2.1电梯基本结构

电梯工作原理引言概述：电梯作为现代城市交通系统的重要组成部分，为人们提供了便捷快速的垂直交通方式。

然而，电梯的工作原理却是众多人所不了解的。

本文将详细介绍电梯的工作原理，包括电梯的基本构造、电梯的运行方式、电梯的安全保护系统以及电梯的维护保养。

一、电梯的基本构造1.1 电梯井和轿厢：电梯井是电梯的运行空间，轿厢则是电梯内部供乘客乘坐的空间。

电梯井和轿厢之间通过导轨连接，轿厢可以在导轨上上下运行。

1.2 驱动系统：电梯的驱动系统由电动机、减速器和传动机构组成。

电动机提供动力，通过减速器和传动机构将电动机的旋转运动转换为轿厢的上下运动。

1.3 控制系统：电梯的控制系统包括电梯按钮、控制器和电气元件等。

乘客通过按下按钮选择所需楼层，控制器接收信号后控制电动机实现轿厢的运行。

二、电梯的运行方式2.1 电梯的起升运行：当乘客按下按钮选择楼层后，电梯控制器接收信号，电动机启动并驱动轿厢沿导轨上升或下降，直到到达目标楼层。

2.2 电梯的停靠控制：当电梯到达目标楼层时，控制器会控制电动机停止运行，并使轿厢与楼层平齐，以方便乘客上下电梯。

2.3 电梯的门控制：电梯的门控制系统通过电动机和门系统实现轿厢门的开关。

当电梯到达目标楼层时，门控制系统会自动打开轿厢门，乘客上下电梯后，轿厢门会自动关闭。

三、电梯的安全保护系统3.1 限速器：电梯的限速器是一种安全装置，用于监测电梯的运行速度。

当电梯超过预设的安全速度时，限速器会自动刹车，确保电梯的安全停靠。

3.2 安全钳：安全钳是一种安全装置，用于防止电梯的自由坠落。

当电梯发生异常情况时，安全钳会自动夹紧导轨，阻止电梯的运行。

3.3 紧急通信系统：电梯内部配备有紧急通信系统，乘客可以通过该系统与外界联系，寻求帮助。

四、电梯的维护保养4.1 定期检查：电梯需要定期进行检查，包括电梯的机械部件、电气系统以及安全装置的功能检测，以确保电梯的正常运行。

4.2 日常保养：电梯的日常保养包括轨道的清洁、电梯门的润滑以及按钮的维护等，以延长电梯的使用寿命和提高电梯的运行效率。

电梯初级知识点总结图解一、电梯基本结构和工作原理1. 电梯的基本结构电梯主要由电梯舱、悬挂系统、门系统、传动系统、控制系统等部分组成。

电梯舱是乘客和货物的载体，悬挂系统包括导轨、钢丝绳、平衡块等，并负责支撑和运行电梯舱。

门系统包括门轨、门扇等，负责电梯的开启和关闭。

传动系统包括电动机、减速机、导轮等，负责提供动力和传递力量。

控制系统包括控制柜、电气元件、传感器等，负责控制电梯的运行和安全。

2. 电梯的工作原理电梯的运行是由电动机驱动，通过传动系统提供力量，使得电梯舱在导轨上上下运动。

控制系统监控电梯的运行状态，通过电气信号和控制指令控制电梯的开闭、停靠等操作。

电梯的安全装置和紧急系统能够在发生故障或紧急情况下及时保护乘客和货物的安全。

二、电梯的安全设施和标准1. 电梯的安全装置电梯的安全装置包括限速器、安全钳、轿厢限位器、门锁检测装置、地震传感器等。

限速器在电梯超速时立即制动，安全钳在电梯发生意外时立即切断电梯的电源，轿厢限位器能够确保电梯在轨道范围内运行，门锁检测装置能够确保电梯门的关闭，地震传感器能够在地震发生时及时停机。

2. 电梯的安全标准电梯的安全标准包括国际标准、行业标准和地方标准。

国际标准主要是由国际电梯协会和国际标准化组织制订，主要包括EN115、EN81、ISO 9001等。

行业标准由国内电梯行业协会和标准化组织制订，地方标准由各地政府和相关部门制订。

三、电梯的维护和保养1. 电梯的维护周期电梯的维护周期通常包括日常维护、周期性维护和定期大修。

日常维护是指对电梯日常运行中的小故障和异常进行处理，周期性维护是指根据电梯的使用情况进行定期检查和保养，定期大修是指根据电梯的使用寿命进行全面维修和更新。

2. 电梯的维护内容电梯的维护内容包括机械部分的润滑、检查和清洁，电气部分的检查和调试，安全装置和紧急系统的测试和维护，控制系统和传感器的检查和校准等。

3. 电梯的维保单位和人员电梯的维保单位通常是由电梯生产厂家或专业维保公司提供，维保人员需要有相关的资质和证书，能够熟练操作和维护电梯，保证电梯的安全和稳定运行。

电梯的基本结构电梯是现代社会中不可或缺的交通工具之一，它的基本结构包括电梯井、电梯轿厢、导轨系统、驱动机构和控制系统。

下面将从这五个方面对电梯的基本结构进行详细介绍。

一、电梯井电梯井是电梯安装的核心部位，它是电梯轿厢上下运行的垂直通道。

电梯井的墙壁由防火材料制成，以保证电梯的安全性。

电梯井内还安装了紧急停车装置和救援设备，以备发生紧急情况时使用。

同时，为了保证电梯井内的空气流通，还会设置通风设备。

二、电梯轿厢电梯轿厢是电梯运送乘客和货物的空间，它由钢板和玻璃等材料制成。

电梯轿厢内设有按钮、指示灯等控制设备，乘客在轿厢内可以选择所需的楼层。

轿厢内还设有应急通话装置，方便乘客在紧急情况下与外界联系。

为了保证乘客的安全，电梯轿厢内还设置了安全门和限速装置。

三、导轨系统导轨系统是电梯轿厢上下运行的轨道，它由上导轨和下导轨组成。

导轨系统一般采用特殊材料制成，具有较高的强度和耐磨性。

导轨系统起到引导和支撑轿厢的作用，保证电梯的平稳运行。

四、驱动机构驱动机构是电梯的动力来源，它主要由电动机、减速器和传动装置组成。

电动机通过减速器将电能转化为机械能，再通过传动装置传递给轿厢，驱使轿厢上下运行。

驱动机构的性能直接影响电梯的运行速度和平稳性。

五、控制系统控制系统是电梯的大脑，它由电梯主机、电梯控制柜和电梯控制器等组成。

控制系统负责监测电梯的运行状态，控制电梯的开关门、上下行和停靠等动作。

同时，控制系统还能实时监测电梯轿厢内的人数和重量，以确保电梯的安全运行。

总结：电梯的基本结构包括电梯井、电梯轿厢、导轨系统、驱动机构和控制系统。

电梯井是电梯运行的垂直通道，电梯轿厢是运送乘客和货物的空间，导轨系统是轿厢上下运行的轨道，驱动机构是电梯的动力来源，控制系统是电梯的大脑。

这些部分相互配合，共同保证了电梯的安全运行。

对于人们来说，电梯是现代生活的必需品，而了解电梯的基本结构有助于我们更好地理解和使用电梯。

电梯机械部分相关系统的原理及结构设计随着城市建设的不断发展，高层建筑不断增多，电梯在国民经济和生活中有着广泛的应用。

电梯作为高层建筑中垂直运行的交通工具已与人们的日常生活密不可分。

实际上电梯是根据外部呼叫信号以及自身控制规律等运行的，而呼叫是随机的，电梯实际上是一个人机交互式的控制系统，单纯用顺序控制或逻辑控制是不能满足控制要求的，因此，电梯控制系统采用随机逻辑方式控制。

目前电梯的控制普遍采用了两种方式，一是采用微机作为信号控制单元，完成电梯信号的采集、运行状态和功能的设定，实现电梯的自动调度和集选运行功能，拖动控制则由变频器来完成；第二种控制方式用可编程控制器（PLC）取代微机实现信号集选控制。

从控制方式和性能上来说，这两种方法并没有太大的区别。

国内厂家大多选择第二种方式，其原因在于生产规模较小，自己设计和制造微机控制装置成本较高；而PLC可靠性高，程序设计方便灵活，抗干扰能力强、运行稳定可靠等特点，所以现在的电梯控制系统广泛采用可编程控制器来实现。

电梯是将机械原理应用、电气技术、微处理器技术、系统工程学、人体工程学及空气动力学等多学科和技术集于一体的机电设备，它是建筑物中的永久性垂直交通工具。

为满足和提高人们的生活质量，电梯的智能化、自动化技术迅速发展。

特别是随着计算机网络技术、微电子和电力电子技术的飞速发展，现代电梯的技术含量日益提高。

在改善电梯性能的同时，对电梯的设计、管理和维护人员提出了更高的要求。

第二章电梯的结构2.1 电梯的基本结构电梯是机与电紧密结合的复杂产品，是垂直交通运输工具中使用最普遍的一种电梯，其基本组成包括机械部份和电气部份，结构包括四大空间（机房部分、井道和底坑部分、围壁部分和层站部分）和八大系统（曳引系统、导向系统、门系统、轿厢、重量平衡系统、电力拖动系统、电气控制系统、安全保护系统）组成。

电梯基本结构如图2—1所示：1-减速箱；2-曳引轮；3-曳引机底座；4-导向轮；5-限速器；6-机座；7-导轨支架；8-曳引钢丝绳；9-开关碰铁；10-紧急终端开关；11-导靴；12-轿架；13-轿门；14-安全钳；15-导轨；16-绳头组合；17-对重，18-补偿链；19-补偿链导轮；20-张紧装置；21-缓冲器；22-底坑；23-层门；24-呼梯盒；25-层楼指示灯；26-随行电缆；27-轿壁；28-轿内操纵箱；29-开门机；30-井道传感器；31-电源开关；32-控制柜；33-曳引电机；电梯的基本结构剖视图34-制动器图2-12.1.1 机房部分机房用来安装曳引机、电控屏、限速器等。

电梯安全管理人员培训教材第一章电梯运行原理与结构一、电梯的基本构造1.1 电梯的主要组成部分1.1.1 电梯主机1.1.2 电梯轿厢与对重1.1.3 电梯导轨与平衡系统1.1.4 电梯门系统1.2 电梯的运行原理1.2.1 电机驱动与控制系统1.2.2 电梯运行模式二、电梯的安全装置2.1 电梯限位开关2.2 电梯安全钳装置2.3 电梯速度保护装置2.4 电梯门锁装置2.5 电梯紧急停止按钮第二章电梯维护与检修一、电梯日常巡检1.1 巡查电梯外观1.2 检查电梯操作面板1.3 检查电梯门的开闭情况二、电梯维护与保养2.1 清洁电梯井道与轿厢 2.2 润滑电梯零部件2.3 定期更换磨损部件三、电梯故障处理3.1 常见故障与处理方法 3.2 紧急故障应急措施第三章电梯安全管理一、电梯安全管理制度1.1 电梯安全管理责任1.2 电梯安全管理方案二、电梯日常安全管理2.1 设立电梯安全档案2.2 定期组织电梯安全培训2.3 形成电梯安全巡查制度三、电梯事故应急处理3.1 事故发生后的处置程序3.2 伤员的救护与搬运3.3 电梯事故调查与报告要求第四章电梯安全法规与标准一、国家电梯安全法规1.1 电梯安全管理法1.2 特种设备安全法二、电梯安全标准与规范2.1 GB 7588-2003《电梯运行与维护规则》2.2 GB 16899-2011《房屋用电梯特殊要求》结语：电梯作为现代建筑物中必不可少的交通工具，对于人们的生活和工作起到至关重要的作用。

做好电梯安全管理工作，培训电梯管理人员具备必要的维护、检修和应急处理能力，是保障乘客安全出行的基础。

希望通过此次培训教材的学习，大家能够深刻了解电梯的运行原理与结构，熟悉电梯维护与检修流程，掌握电梯安全管理要点，遵守相关法规与标准，为提升电梯运行安全水平而共同努力。

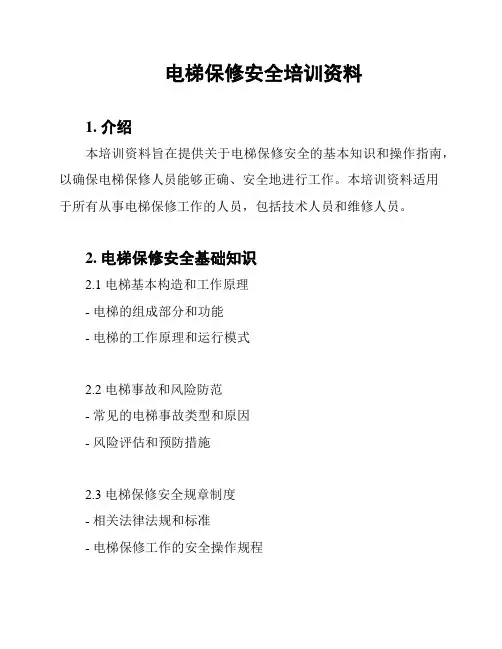

电梯保修安全培训资料
1. 介绍
本培训资料旨在提供关于电梯保修安全的基本知识和操作指南，以确保电梯保修人员能够正确、安全地进行工作。

本培训资料适用
于所有从事电梯保修工作的人员，包括技术人员和维修人员。

2. 电梯保修安全基础知识
2.1 电梯基本构造和工作原理
- 电梯的组成部分和功能
- 电梯的工作原理和运行模式
2.2 电梯事故和风险防范
- 常见的电梯事故类型和原因
- 风险评估和预防措施
2.3 电梯保修安全规章制度
- 相关法律法规和标准
- 电梯保修工作的安全操作规程
3. 电梯保修操作指南
3.1 电梯日常巡检和维护
- 巡查电梯运行状态和设备状况
- 清洁和润滑相关部件
- 调整和校准电梯参数
3.2 电梯故障排除和维修
- 分析和识别常见故障
- 采取适当的维修措施
- 安全操作维修工具和设备
3.3 紧急情况处理
- 火警、电力故障等紧急情况的处理方法
- 紧急救援和疏散程序
- 协助其他救援人员工作
4. 电梯保修安全培训考核
4.1 知识测试
- 对电梯保修安全知识的理解和掌握程度测试
4.2 操作实操考核
- 对电梯保修操作技能的实际操作考核
4.3 培训评估和反馈
- 对培训效果进行评估
- 提供培训反馈和改进建议
5. 培训总结
通过本培训资料的学习，电梯保修人员将掌握电梯保修安全的基本知识和操作技能，能够正确应对电梯故障和紧急情况，提高工作效率和工作质量，确保电梯的安全运行和用户的安全。

请注意，本文档仅供培训使用，具体操作中应遵循相关法律法规和标准的规定，保证工作的合法性和安全性。

电梯的组成部分
电梯的工作原理是基于一系列机械、电气和电子组件的协调运作。

下面是电梯的基本工作原理：
1.电动机和驱动系统：电梯的运行通常由电动机驱动。

电动机通过传动系统（如电缆、液压系统或牵引系统）将动力传递到电梯的提升装置上。

2.提升装置：提升装置通常由钢丝绳（或钢带）和引导轮组成，用于连接电梯舱和电动机。

电动机提供动力，使得提升装置能够将电梯舱沿着导轨或导向轨道垂直上下运行。

3.控制系统：电梯的控制系统负责监控电梯的运行状态、调度电梯舱、控制开关门、检测载荷重量等。

控制系统通常由一台中央控制器和一系列传感器、按钮和安全装置组成。

4.电梯轿厢：电梯轿厢是乘客或货物的运输舱体，通常由钢制或其他材料构成，具有一定的承载能力和空间。

电梯轿厢通常配有门、按钮、指示灯和安全设备等。

5.安全系统：电梯的安全系统包括紧急制动装置、电气安全装置、限速器、超载保护装置、防止电梯自由落体的安全装置等。

这些安全装置能够保证电梯在异常情况下能够安全停止或自动触发紧急措施。

电梯的运行过程通常包括以下几个步骤：
-乘客通过按钮或传感器选择目标楼层。

-控制系统根据乘客需求和当前电梯运行状态进行调度。

-电动机提供动力，使得提升装置将电梯舱沿着导轨垂直上下运行。

-控制系统监控电梯运行状态，并确保安全和稳定的运行。

-当电梯到达目标楼层时，控制系统会自动打开门，允许乘客进出。

总的来说，电梯的工作原理是基于电动机、提升装置、控制系统和安全装置的协调运作，以实现乘客或货物的安全、高效运输。

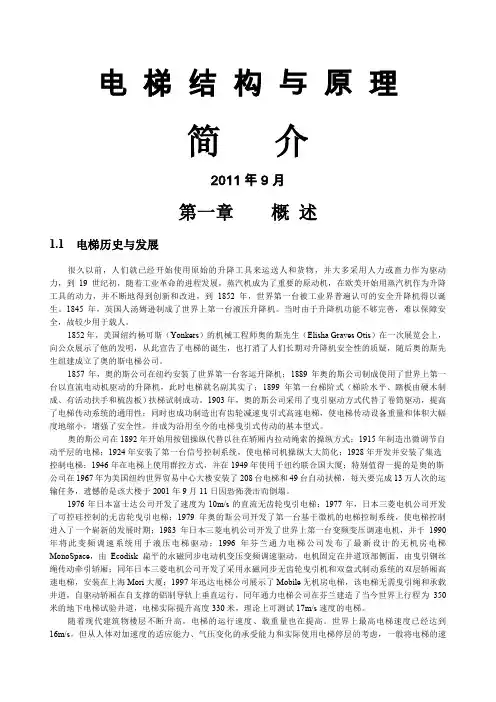

电梯结构与原理简介2011年9月第一章概述1.1 电梯历史与发展很久以前，人们就已经开始使用原始的升降工具来运送人和货物，并大多采用人力或畜力作为驱动力，到19世纪初，随着工业革命的进程发展，蒸汽机成为了重要的原动机，在欧美开始用蒸汽机作为升降工具的动力，并不断地得到创新和改进，到1852年，世界第一台被工业界普遍认可的安全升降机得以诞生。

1845年，英国人汤姆逊制成了世界上第一台液压升降机。

当时由于升降机功能不够完善，难以保障安全，故较少用于载人。

1852年，美国纽约杨可斯（Yonkers）的机械工程师奥的斯先生（Elisha Graves Otis）在一次展览会上，向公众展示了他的发明，从此宣告了电梯的诞生，也打消了人们长期对升降机安全性的质疑，随后奥的斯先生组建成立了奥的斯电梯公司。

1857年，奥的斯公司在纽约安装了世界第一台客运升降机；1889年奥的斯公司制成使用了世界上第一台以直流电动机驱动的升降机，此时电梯就名副其实了；1899年第一台梯阶式（梯阶水平、踏板由硬木制成、有活动扶手和梳齿板）扶梯试制成功。

1903年，奥的斯公司采用了曳引驱动方式代替了卷筒驱动，提高了电梯传动系统的通用性；同时也成功制造出有齿轮减速曳引式高速电梯，使电梯传动设备重量和体积大幅度地缩小，增强了安全性，并成为沿用至今的电梯曳引式传动的基本型式。

奥的斯公司在1892年开始用按钮操纵代替以往在轿厢内拉动绳索的操纵方式；1915年制造出微调节自动平层的电梯；1924年安装了第一台信号控制系统，使电梯司机操纵大大简化；1928年开发并安装了集选控制电梯；1946年在电梯上使用群控方式，并在1949年使用于纽约联合国大厦；特别值得一提的是奥的斯公司在1967年为美国纽约世界贸易中心大楼安装了208台电梯和49台自动扶梯，每天要完成13万人次的运输任务，遗憾的是该大楼于2001年9月11日因恐怖袭击而倒塌。

1976年日本富士达公司开发了速度为10m/s的直流无齿轮曳引电梯；1977年，日本三菱电机公司开发了可控硅控制的无齿轮曳引电梯；1979年奥的斯公司开发了第一台基于微机的电梯控制系统，使电梯控制进入了一个崭新的发展时期；1983年日本三菱电机公司开发了世界上第一台变频变压调速电机，并于1990年将此变频调速系统用于液压电梯驱动；1996年芬兰通力电梯公司发布了最新设计的无机房电梯MonoSpace，由Ecodisk扁平的永磁同步电动机变压变频调速驱动，电机固定在井道顶部侧面，由曳引钢丝绳传动牵引轿厢；同年日本三菱电机公司开发了采用永磁同步无齿轮曳引机和双盘式制动系统的双层轿厢高速电梯，安装在上海Mori大厦；1997年迅达电梯公司展示了Mobile无机房电梯，该电梯无需曳引绳和承载井道，自驱动轿厢在自支撑的铝制导轨上垂直运行，同年通力电梯公司在芬兰建造了当今世界上行程为350米的地下电梯试验井道，电梯实际提升高度330米，理论上可测试17m/s速度的电梯。
