SMC气动元件几种的选择你知道哪几点SMC气动元件几种的选择你知道哪几点SMC气动元件并不陌生，我们在日常使用时，不要忘掉了对它的维护，以免影响长期使用。

接下来新益气动厂家为大家简单介绍一下，关于维护元件的几个保养方法。

SMC气动元件的应用越来越广泛。

通常表达气动元件性能的指标有多种,其中以流量特性很是紧要,它指的是元件进出口两端的压强降、元件的有效截面积与流经该元件的流量之间的关系,就相当于电气元件中电压、电阻与电流的关系,是气动元件基本的特性。

SMC气动元件的流量特性曲线表征了流经元件的气流量与元件进出口两端的压强比之间的关系[23],它由流量不变段和流量下降段两部分共同构成,如图1所示。

其中,b表示流量下降段的起始点所对应的压力比值,称为临界压力比；qm表示质量流量表示max质量流量；P2/P1表示元件背压比。

SMC气动元件流量特性曲线目前,气动界对于同一元件,上游压力和温度肯定时,当元件的背压比P2/P1b时,流经元件的质量流量max,且保持不变,有SMC气动元件当bP2/P1≤1时,流经元件的气流量将随背压比的增大而减小,其流量计算公式为SMC气动元件表示元件有效截面积；P1和P2分别表示元件上、下游压强；m为亚声速指数,用于表征流量下降段的形状。

SMC气动元件若能获得指数m=0.5,则可以证明气动元件的流量特性曲线中流量下降段的形状貌似为椭圆。

本文针对14个不同尺寸的气动小孔做了大量试验讨论,并利用ISO6358标准规定的计算方法,活动了各个小孔的m值,见表1,其中d表示气动小孔的内径。

SMC气动元件由表可见,全部被测气动小孔的m值均位于0.5相近,误差分布在0.8%～5%之间,这与理论推导的结果基本一致,亦即从理论和试验两方面均证明了气动元件流量特性曲线中流量下降段的形状貌似为椭圆。

SMC气动元件标准的规定,临界压力比是气动元件的流量特性曲线上的流量不变段和流量下降段的分界点所对应的背压比,它表征了气动元件流量下降段的起始点,是气动元件特别紧要的特性参数之通过讨论发觉,至少对于气动小孔而言,已经有了两种较精准的关于临界压力比的取值方法中提出的min二乘计算方法和气动讨论提出的依照b的定义直接在流量特性曲线上取流量下降至95%时所对应的压强比值的方法。

气动执行器的选型什么是气动执行器气动执行器是一种将气动压力转换为机械运动（通常为直线或旋转）的设备。

它们通常用于工业自动化和控制领域中，是许多工业自动化过程不可或缺的部件。

气动执行器的种类按作用形式分•活塞式气缸•旋转气缸按驱动方式分•单向推动•双向推动按阀门控制方式分•直接控制•不直接控制按使用条件分•低温气动执行器•高温气动执行器气动执行器的选型在选择气动执行器时，需要考虑以下因素：1. 动作形式在选择气动执行器前，需要明确你的执行器需要达到的运动形式，是旋转还是直线运动。

对于不同的应用场景，不同的动作形式都会有所不同。

比如对于流体控制系统中的球阀，在使用气动执行器进行操作时，需要使用旋转气缸。

2. 动作力矩动作力矩是指气动执行器在执行动作时能够承受的最大力矩。

它通常是根据门、阀等转动部件的力矩要求选择的。

显然，选择一个动作力矩过小的气动执行器将无法完成其任务。

3. 驱动方法气动执行器通常通过压缩空气来实现，因此选择气缸时应该根据空气压缩机和压缩空气管道的能力来选择合适的气动执行器。

4. 材料气动执行器应该选择高质量的材料，并且对于特殊环境，也应选择能够承受恶劣条件的材料。

例如，在酸性环境中需要选择能够耐腐蚀的材料，而在高温环境中需要选择耐高温材料。

5. 控制方式气动执行器的控制方式通常有两种：手动控制和自动控制。

手动控制使用手动阀或脚踏板进行操作，而自动控制通过PLC或DCS等控制系统进行操作。

控制方式的选择应根据具体应用场景的需求来进行。

气动执行器的安装气动执行器的安装应符合一定的规范。

首先，应该将执行器与其他机械零部件进行协调安装，避免机械撞击等事故的发生。

其次，应该注意选择合适的连接导管和管接法，增加气动执行器的可靠性。

最后，进行安装后还需要进行阀门部件的检查，确保气动执行器安装正确。

结论在选择气动执行器并进行安装时，需要综合考虑多种因素。

选择正确的气动执行器可以为设备的稳定运行提供有力保障，因此不可忽视。

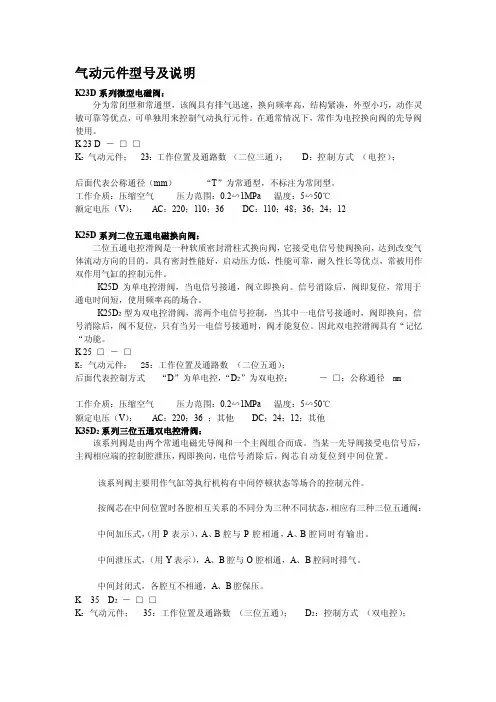

气动元件型号及说明K23D系列微型电磁阀：分为常闭型和常通型，该阀具有排气迅速，换向频率高，结构紧凑，外型小巧，动作灵敏可靠等优点，可单独用来控制气动执行元件。

在通常情况下，常作为电控换向阀的先导阀使用。

K 23 D －□□K：气动元件；23：工作位置及通路数（二位三通）；D：控制方式（电控）；后面代表公称通径（mm）“T”为常通型，不标注为常闭型。

工作介质：压缩空气压力范围：0.2∽1MPa 温度：5∽50℃额定电压（V）：AC：220；110；36 DC：110；48；36；24；12K25D系列二位五通电磁换向阀：二位五通电控滑阀是一种软质密封滑柱式换向阀，它接受电信号使阀换向，达到改变气体流动方向的目的。

具有密封性能好，启动压力低，性能可靠，耐久性长等优点，常被用作双作用气缸的控制元件。

K25D为单电控滑阀，当电信号接通，阀立即换向。

信号消除后，阀即复位，常用于通电时间短，使用频率高的场合。

K25D2型为双电控滑阀，需两个电信号控制，当其中一电信号接通时，阀即换向，信号消除后，阀不复位，只有当另一电信号接通时，阀才能复位。

因此双电控滑阀具有“记忆“功能。

K 25□－□K：气动元件； 25：工作位置及通路数（二位五通）；后面代表控制方式“D”为单电控，“D2”为双电控；－□：公称通径 mm工作介质：压缩空气压力范围：0.2∽1MPa 温度：5∽50℃额定电压（V）：AC：220；36 ；其他DC：24；12；其他K35D2系列三位五通双电控滑阀：该系列阀是由两个常通电磁先导阀和一个主阀组合而成。

当某一先导阀接受电信号后，主阀相应端的控制腔泄压，阀即换向，电信号消除后，阀芯自动复位到中间位置。

该系列阀主要用作气缸等执行机构有中间停顿状态等场合的控制元件。

按阀芯在中间位置时各腔相互关系的不同分为三种不同状态，相应有三种三位五通阀：中间加压式，（用P表示），A、B腔与P腔相通，A、B腔同时有输出。

空压气动元件原理选型及应用细节简述 1空压机机型选择排气量是空压机的主要参数之一，选择空压机的气量要和所需的排气量相匹配，如果用气量大而空压机排气量小，风动工具一开动，会造成空压机排气压力的大大降低，而不能驱动风动工具。

当然盲目追求大排气量也是错误的，因为排气量越大压缩机配的电机越大，不但价格高，而且浪费购置资金，使用时也会浪费电力能源。

另外，在选排气量时还要考虑高峰用量和通常用量及低谷用量。

如果低谷用量较大，而通常用量和高峰用量都不大，国外通常的办法是以较小排气量的空压机并联取得较大的排气量，随着用气量增大而逐一开机，这样不但对电网有好处，而且能节约能源。

一般工厂用平均消耗量和为依据求设计容量q2的计算方法q2=σq0k (1+φ1+φ2+φ3)m3/hq2─设计容量m3/hσq0─用气设备或车间平均消耗量总和m3/hk─消耗量不平等系数1.2～1.4φ1─管道漏损系数.当管道全长小于1km时取0.1；小于1.5km时，取0.15；大于2 km时取0.2φ2─用气设备磨损增耗量系数0.15～0.2φ3─未预见的消耗量系数为0.1机械工厂常采用这种计算方法来确定压缩空气站设计容量。

当然以上为参考计算方法，各行业应根据行业的自身特点、传统习惯和经验进行选用。

当净化系统中采用有热或无热再生吸附干燥器时，其设计容量还需分别增加8%～10%或15%～20%再生自耗气量。

1、一般工厂都采用平均消耗量和为依据求设计容量q 2的计算方法2、活塞机淘汰可以根据铭牌气量或者电机的功率并留有15％的余量。

2排气压力的确定因为对风动工具而言其压力余量太小，输气距离稍远一些就不能使用，首先保证使用的最高压力的基础上要充分考虑到气体在管内流动时，在直线管段产生摩擦阻力；在阀门、三通、弯头、变径管等处产生局部阻力，从而导致气体压力损耗。

一段管路长度内的压力降可从表中查取计算得到根据经验总的压力损失在管路长100米内应不超过0.4kg/cm2为宜，如果超过上述数据，就必须增加设计压力2真空阀的分类及标准真空阀是其工作压力低于标准大气压应用于真空系统的阀门。

气动球阀执行器及配件选型分析一、气动球阀执行器及配件选型分析管路设计球阀为单回转 90 的开关阀门，气动执行器（气动头）在气源压力的作用下，推动活塞运动，带动阀门实现开关动作。

气动阀门使用的气源压力一般为 0.3~0.8MPa，一般配置以下元件，过滤减压阀、电磁阀、限位开关、气动头和其他元件。

根据发生故障时，阀门的动作形式，将气动阀门分为两大类，单作用和双作用球阀。

一种气动式执行器。

依据气动执行器，操纵数据信号推动球阀电源开关姿态，进行对管道中介质的按钮操纵或调整操纵。

那气动球阀选型必需留意什么?下边我们就来给大伙说说气动球阀选型的关键点。

气动法兰球阀，采纳了防火、防静电、阀杆防爆出装置技术，可适用多种恶劣场合选型。

采纳的气动执行器与球阀一体式连接，无需另装支架，削减了因安装连接引起的质量问题，同时也为厂区密密麻麻的设备节省了空间。

气动执行器意大利进口，表面经阳极氧化处理，齿轮齿条结构，*有开关两个位置+/-5行程调整*NAMUR标准气源接口，可与电磁阀直接连接*气动执行器正常使用寿命可达100万次以上*内外表面经阳极氧化处理※防火、防静电设计※阀杆防爆出装置※钢球上设计有压力平衡孔※双层阀杆填料与两片碟型弹片装置※阀体上设计清洁阀腔的装置气动球阀执行器及配件选型分析1.应用介质。

介质的特性必需考虑到，很多酸类介质具备腐蚀.凹凸感，特别简单损害突面，如何解决?可采纳耐蚀性的衬氟材质，做耐磨损解决，那样就拥有气动式衬氟球阀等。

2.应用材质。

油路板的材质能够依据实地工作状况来选型，一般有球墨铸件，不锈钢板，铸钢件，碳素钢，塑胶等，依据更高质量的需求也有环境卫生级气动球阀，材质更好。

3.应用工作压力。

意就是指压力，能够分为低电压，自然压，高压，髙压，1.6MPa归属于常用的工作压力，自然这也做为选型数据信息参照。

4.应用溫度。

能够分为高溫气动球阀，超低温气动球阀，中温气动球阀和常温下气动球阀。

5.应用平安通道部位。

焊装夹具设计 Q/JQ16089-2011制定部门：焊装工艺部 企业技术标准代 替 号标题：焊装夹具气动元件选用规范第 1 页 共 18 页修订标记 文件号更 改 内 容 修订页 修订日期 修订者标准化 会 签 目 次前 言 ..................................................................... 2 1 主题内容与适用范围 ..................................................... 3 2 规范性引用文件 ......................................................... 3 3 气动元件简介...........................................................3 4 气动控制基本原理 ........ ...............................................3 5 气动元件选用的基本原则 ................................................. 4 6 气动元件的选用规范 ..................................................... 4 6.1 气缸的选用.......................................................4 6.2 气控阀的选用....................................................13 6.2.1 气控阀的适用范围..........................................13 6.2.2 气控阀的型号表示方法......................................13 6.2.3 气控阀的选用..............................................13 6.3 接头、管子、单向阀、消声器的选用................................14 6.3.1 接头的型号表示方法及选用..................................14 6.3.2 管子的型号表示方法及选用..................................16 6.3.3 消声器的型号表示方法及选用................................16 6.3.4 单向阀的型号表示方法及选用................................17 6.4 三联件的表示方法及选用 (17)焊装夹具设计Q/JQ16089-2011 标题：焊装夹具气动元件选用规范第2页共18页前言本标准《Q/JQ 16089 焊装夹具气动元件的选用规范》是公司工艺类标准之一。

气动元件选型手册
气动元件选型手册是一个重要的参考资料，它可以帮助工程师和设计师根据具体需求选择合适的气动元件。

以下是一些常见的气动元件及其选型要点：
1. 气源处理组件：包括空气过滤器、减压阀、油雾器等，用于提供洁净、稳定的气源。

选型时需要考虑气源压力、流量和杂质含量等因素。

2. 气动执行元件：包括气缸、气马达等，用于实现机械运动。

选型时需要考虑负载大小、运动方式和安装空间等因素。

3. 气动控制元件：包括方向控制阀、流量控制阀、压力控制阀等，用于控制气流的流向、流量和压力。

选型时需要考虑控制精度、响应速度和稳定性等因素。

4. 真空元件：包括真空发生器、真空吸盘等，用于产生真空吸力。

选型时需要考虑吸力大小、吸盘尺寸和吸盘材料等因素。

5. 其他气动元件：包括气管、接头、密封件等，用于连接和密封气动系统中的各个部件。

选型时需要考虑耐压、耐腐蚀和耐高温等因素。

在选择气动元件时，还需要注意以下几点：
1. 了解气动系统的具体需求，包括工作压力、工作温度、环境湿度等。

2. 考虑气动元件的可靠性、耐用性和维护性。

3. 考虑气动元件的经济性，包括购买成本和维护成本。

4. 在实际应用中，可以根据实际情况进行适当的调整和修改，以达到最佳的使用效果。

总之，选择合适的气动元件需要考虑多个因素，包括气动系统的具体需求、元件的性能参数以及经济性等。

使用气动元件选型手册可以帮助工程师和设计师快速找到合适的气动元件并了解其性能参数和使用注意事项。

产品名称:SMC气动选型手册
SMC气动元件是通过气体的压强或膨胀产生的力来做功的元件，即将压缩空气的弹性能量转换为动能的机件,如气缸、气动马达、蒸汽机等,气动元件是一种动力传动形式，亦为能量转换装置，利用气体压力来传递能量,气动装置结构简单、轻便、安装维护简单,介质为空气，较之液压介质来说不易燃烧，故使用安全。

工作介质是取之不尽的空气、空气本身不花钱。

排气处理简单，不污染环境，成本低,输出力以及工作速度的调节非常容易气缸的动作速度一般小于1M/S，比液压和电气方式的动作速度快,可靠性高，使用寿命长,电器元件的有效动作次数约为百万次，而一般电磁阀的寿命大于3000万次，某些质量好的阀超过2亿次,利用空气的压缩性，可贮存能量，实现集中供气,可短时间释放能量，以获得间歇运动中的高速响应。

可实现缓冲。

对冲击负载和过负载有较强的适应能力。

在一定条件下，可使气动装置有自保持能力。

气动技术基础SMC 营业技术空气G气体的压缩性空气的流动打气筒喷涂装置公交车自动门牙科设备喷气枪气垫•气动（PNEUMATIC）是“气动技术”或“气压传动与控制”的简称。

气动技术是以空气压缩机为动力源，以压缩空气为工作介质，利用压缩空气的压力和流动以压缩空气为工作介质利用压缩空气的压力和流动进行能量传递或信号传递的工程技术，是实现各种生产控制自动控制的重要手段产控制、自动控制的重要手段。

大气空气压压缩膨胀ENERGY•气体分子的冲突会产生力，这个力就是“压力。

力”。

•压力SI单位：Pa１Ｐａ＝１Ｎ/ｍ２；1MPa=106Pa大气压0.1013MPa•01013MPa•常用压力单位•1psi=6.89KPa•1kgf/cm2=98.07KPa• 1 bar=100KPa• 1 mmHg=133.3Pa压力表示方法绝对压力（abs）：以完全真空为基准的压力表压力（G）：以大气压力为基准的压力压力表压力大气压０ＭＰａＧ0.1013MPa abs绝对压力真空状态０ＭＰａａｂｓ波义耳定律-等温定律温度一定时，气压跟体积成反比FFv=1 ; p=1v=0.5 ; p=2v=0.2 ; p=5p1 ×V1 = p2 ×V2 = p3 ×V3查理定律-等容定律体积一定时，气压跟温度成正比p1/T1=p2/T2盖吕萨克定律-等压定律压力一定时，体积跟温度成正比V1/T1=V2/T2压缩空气中的水份空气湿度相关定义绝对湿度：1立方米湿空气中含有的水蒸气质量。

相对湿度：每立方米湿空气中，水蒸气的实际含量与同温度下最大可能的水蒸气含量之比。

大可能的水蒸气含量之比露点：不饱和空气，保持水蒸气分压力不变而降低温度，使之达到饱和状态时的温度称为露点到饱和状态时的温度称为露点。

# 温度越高,空气中可容纳的水蒸气量越大.# 压缩后露点温度上升,冷凝水更易出现.#露点温度不随温度变化而变化.# 露点温度在大气压下和某压力下恒定,不同压力下的露点温度可以转换# 饱和空气中的水蒸气含量已经达到最大,多余的水分会全部转化为冷凝水.图表1显示的是进入压缩机中的空气与水蒸气的比例，在被压缩之前这个比例与当单位体积内是水蒸气的实际含量与同温度下最被压缩之前，这个比例与当时当地的相对湿度成比例大可能的水蒸汽含量之比称为相对湿度图表2：压缩后空气体积减小，但是水蒸气的含量保持不变。
