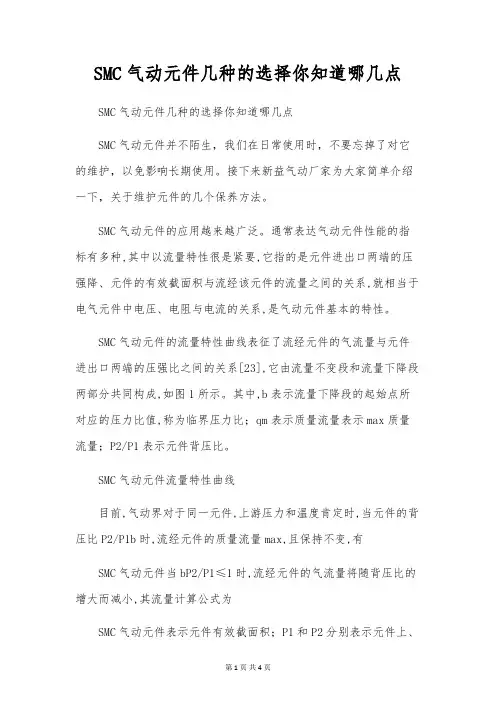

SMC气动元件几种的选择你知道哪几点SMC气动元件几种的选择你知道哪几点SMC气动元件并不陌生，我们在日常使用时，不要忘掉了对它的维护，以免影响长期使用。

接下来新益气动厂家为大家简单介绍一下，关于维护元件的几个保养方法。

SMC气动元件的应用越来越广泛。

通常表达气动元件性能的指标有多种,其中以流量特性很是紧要,它指的是元件进出口两端的压强降、元件的有效截面积与流经该元件的流量之间的关系,就相当于电气元件中电压、电阻与电流的关系,是气动元件基本的特性。

SMC气动元件的流量特性曲线表征了流经元件的气流量与元件进出口两端的压强比之间的关系[23],它由流量不变段和流量下降段两部分共同构成,如图1所示。

其中,b表示流量下降段的起始点所对应的压力比值,称为临界压力比；qm表示质量流量表示max质量流量；P2/P1表示元件背压比。

SMC气动元件流量特性曲线目前,气动界对于同一元件,上游压力和温度肯定时,当元件的背压比P2/P1b时,流经元件的质量流量max,且保持不变,有SMC气动元件当bP2/P1≤1时,流经元件的气流量将随背压比的增大而减小,其流量计算公式为SMC气动元件表示元件有效截面积；P1和P2分别表示元件上、下游压强；m为亚声速指数,用于表征流量下降段的形状。

SMC气动元件若能获得指数m=0.5,则可以证明气动元件的流量特性曲线中流量下降段的形状貌似为椭圆。

本文针对14个不同尺寸的气动小孔做了大量试验讨论,并利用ISO6358标准规定的计算方法,活动了各个小孔的m值,见表1,其中d表示气动小孔的内径。

SMC气动元件由表可见,全部被测气动小孔的m值均位于0.5相近,误差分布在0.8%～5%之间,这与理论推导的结果基本一致,亦即从理论和试验两方面均证明了气动元件流量特性曲线中流量下降段的形状貌似为椭圆。

SMC气动元件标准的规定,临界压力比是气动元件的流量特性曲线上的流量不变段和流量下降段的分界点所对应的背压比,它表征了气动元件流量下降段的起始点,是气动元件特别紧要的特性参数之通过讨论发觉,至少对于气动小孔而言,已经有了两种较精准的关于临界压力比的取值方法中提出的min二乘计算方法和气动讨论提出的依照b的定义直接在流量特性曲线上取流量下降至95%时所对应的压强比值的方法。

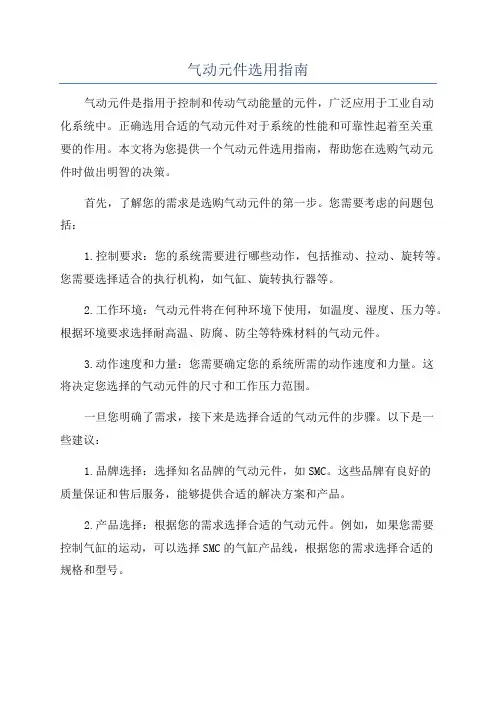

气动元件选用指南气动元件是指用于控制和传动气动能量的元件，广泛应用于工业自动化系统中。

正确选用合适的气动元件对于系统的性能和可靠性起着至关重要的作用。

本文将为您提供一个气动元件选用指南，帮助您在选购气动元件时做出明智的决策。

首先，了解您的需求是选购气动元件的第一步。

您需要考虑的问题包括：1.控制要求：您的系统需要进行哪些动作，包括推动、拉动、旋转等。

您需要选择适合的执行机构，如气缸、旋转执行器等。

2.工作环境：气动元件将在何种环境下使用，如温度、湿度、压力等。

根据环境要求选择耐高温、防腐、防尘等特殊材料的气动元件。

3.动作速度和力量：您需要确定您的系统所需的动作速度和力量。

这将决定您选择的气动元件的尺寸和工作压力范围。

一旦您明确了需求，接下来是选择合适的气动元件的步骤。

以下是一些建议：1.品牌选择：选择知名品牌的气动元件，如SMC。

这些品牌有良好的质量保证和售后服务，能够提供合适的解决方案和产品。

2.产品选择：根据您的需求选择合适的气动元件。

例如，如果您需要控制气缸的运动，可以选择SMC的气缸产品线，根据您的需求选择合适的规格和型号。

3.参考数据手册：详细了解相关的产品性能参数和技术数据，如工作压力、工作温度、气缸行程、流量等。

这些数据将帮助您正确选择气动元件，并确保其能够满足您的系统要求。

最后，进行气动元件的安装和调试。

正确的安装和调试是保证气动元件正常运行的关键。

遵循正确的安装步骤和顺序，进行必要的调试和调整，确保气动元件可以准确地执行所需的动作。

请注意，本文提供的是一个基本的气动元件选用指南。

对于复杂的系统和特殊的需求，可能需要更详细的技术支持和专业建议。

在选购气动元件时，建议与专业的供应商或厂家进行沟通，以获得最准确和合适的解决方案。

SMC 气缸的选型指南气缸是很多行业中的常用元件，用于将流体能量转换为机械运动，从而驱动机械设备的运转。

SMC 气缸是市场上知名的品牌之一，其产品广泛应用于工业自动化、半导体制造、生产线自动化、医疗设备等领域。

在选择 SMC 气缸时，客户应当从以下几个方面考虑：1. 气缸类型SMC 气缸有多种类型可供选择，包括单动气缸、双动气缸、旋转气缸、薄型气缸等。

不同类型的气缸适用于不同的工作场景。

比如单动气缸适用于单向推动工作，而双动气缸适用于正反向推动；旋转气缸适用于需要进行旋转的工作场景，薄型气缸适用于空间受限的场合等。

因此，在选择气缸类型时，应依据实在的工作需求进行选择。

2. 气缸尺寸SMC 气缸有多种规格和尺寸可供选择，客户应依据需要选择合适的气缸尺寸。

气缸尺寸的选择应综合考虑气缸行程、内径、活塞杆的直径和工作环境等因素。

假如规格尺寸选择不当，可能会导致气缸无法充分工作需求，损坏设备，带来不必要的损失。

3. 工作压力和流量SMC 气缸的工作压力和流量也是选择气缸时需要考虑的紧要因素。

不同的工作场景需要不同的工作压力和流量。

一般而言，大流量气缸体积大、响应速度慢，适用于负载大、作业环境多而杂的场合；小流量气缸规格小、响应速度快，适用于负载小、作业速度快的场合。

在选择气缸时，应综合考虑工作压力和流量以充分生产线工作的需求。

4. 气缸质量质量是气缸选型时需要考虑的关键因素。

SMC 气缸质量牢靠，经过了严密的质量检验，符合国际标准。

但是它们是由不同的材料制成的，因此质量和性能也有所不同。

依据实在的设备和要求，客户应从不同选项中选择气缸质量的适当级别。

5. 其他因素在气缸的选择过程中，还需要考虑其他因素。

例如，气缸的连接方式、传感器的位置、安装方法等。

它们会影响气缸的使用效果和寿命，因此在选择过程中必需进行认真的综合分析和考虑。

总的来说，SMC 气缸的选型需要综合考虑多种因素，而以上列出的因素仅是使用 SMC 气缸时需要考虑的大多数事项。

产品名称：SMC三联件选型手册
即，在气动技术中，将空气过滤器（F）、减压阀（R）和油雾器（L）三种气源处理元件组装在一起称为气动三联件，用以进入气动仪表之气源净化过滤和减压至仪表供给额定的气源压力，相当于电路中的电源变压器的功能。

空气过滤减压阀设计轻小，安装方便，因此，它与气动变送器，气动调节器等产品安装在一起配套使用。

若将空气过滤器的减压阀设计成一个整体，成为二联件。

气源处理三联件包括空气减压阀、过滤器、油雾器三大件，减压阀可对气源进行稳压，使气源处于恒定状态，可减小因气源气压突变时对阀门或执行器等硬件的损伤。

过滤器用于对气源的清洁，可过滤压缩空气中的水份，避免水份随气体进入装置。

油雾器可对机体运动部件进行润滑，可以对不方便加润滑油的部件进行润滑，大大延长机体的使用寿命。

VR12F-TF222-005ENPage 1 of 1Instruction ManualAND Valve with One-touch FittingsThe intended use of this product is to control pneumatic signal lines.These safety instructions are intended to prevent hazardous situations and/or equipment damage. These instructions indicate the level of potential hazard with the labels of “Caution,” “Warning” or “Danger.” They are all important notes for safety and must be followed in addition to International Standards (ISO/IEC) *1), and other safety regulations. *1)ISO 4414: Pneumatic fluid power - General rules relating to systems. ISO 4413: Hydraulic fluid power - General rules relating to systems.IEC 60204-1: Safety of machinery - Electrical equipment of machines. (Part 1: General requirements)ISO 10218-1: Robots and robotic devices - Safety requirements for industrial robots - Part 1: Robots.• Refer to product catalogue, Operation Manual and Handling Precautions for SMC Products for additional information. • Keep this manual in a safe place for future reference.Warning • Always ensure compliance with relevant safety laws and standards.• All work must be carried out in a safe manner by a qualified person in compliance with applicable national regulations.2 SpecificationsNote 1) Use caution when the maximum operating pressure is used with soft nylonand polyurethane. Depending on the temperature, these tubes have a lower operating pressure. Refer to the specification of the tubes.Note 2) Two axes (horizontal and vertical) and two directions were tested, and nomalfunction of the valve occurred (pulse shape: sine shape), 3 times (test sample mounted with bracket).Note 3) No malfunction occurred in a sweep cycle test between 10 to 150 Hz atvibration sweep 0.35 mm. The test was performed in the two axes and two directions, 7 min per cycle (20 cycles).Note 4) Brass components are all electroless nickel plated as standard. (Copper-free and fluorine-free)2.2 Response timeValve response time depends on the overall circuit design, so it must be determined by the circuit designer. 2.3 Special productsWarningSpecial products (-X) might have specifications different from those shown in this section. Contact SMC for specific drawings.3 Installation3.1 InstallationWarning• Do not install the product unless the safety instructions have been read and understood. 3.2 EnvironmentWarning• Do not use in an environment where corrosive gases, chemicals, salt water or steam are present.• Do not use in an explosive atmosphere.• Do not expose to direct sunlight. Use a suitable protective cover.• Do not install in a location subject to vibration or impact in excess of the product’s specifications.• Do not mount in a location exposed to radiant heat that would result in temperatures in excess of the product’s specifications.• Do not use in high humidity environment where condensation can occur.• Contact SMC for altitude limitations.3.3 Operating pressure conditions• Only when air is supplied to both P1 and P2 does air flow to the OUT side.• When air pressure differs, the lower pressure flows to the OUT side.Figure 1.• If air is supplied only to either P1 or P2, it does not flow to the OUT side.Figure 2.Warning• Air may flow to the OUT side for a moment until the valve switches (About 1/100 second). If there is any effect on the connected equipment due to the above air flow, install a speed controller, etc, on the OUT side, and adjust to prevent this effect before use.3.4 PipingCaution• Before connecting piping make sure to clean up chips, cutting oil, dust etc.• When installing piping or fittings, ensure sealant material does not enter inside the port. When using seal tape, leave 1 thread exposed on the end of the pipe/fitting.• Stop using the equipment immediately when air leaks are large enough to be audible, or when the equipment does not operate properly. Perform appropriate function and leakage tests.• Check periodically that piping is not loosened and that there is no air leakage.• Regularly check that there is no external damage.• When connecting tubes using One-touch fittings, provide some spare tube length.• Do not apply external force to the fittings when binding tubes with bands.Caution• SMC products have been lubricated for life at manufacture, and do not require lubrication in service.• If a lubricant is used in the system, refer to catalogue for details. 3.5 Air supplyWarning• Use clean air. If the compressed air supply includes chemicals, synthetic materials (including organic solvents), salinity, corrosive gas etc., it can lead to damage or malfunction.Caution• Install an air filter upstream of the valve. Select an air filter with a filtration size of 5 μm or smaller.4 How to OrderRefer to catalogue for ‘How to Order’.5 Outline DimensionsRefer to catalogue for outline dimensions.6 Maintenance6.1 General maintenanceCaution• Not following proper maintenance procedures could cause the product to malfunction and lead to equipment damage.• If handled improperly, compressed air can be dangerous.• Maintenance of pneumatic systems should be performed only by qualified personnel.• Before performing maintenance, turn off the power supply and be sure to cut off the supply pressure. Confirm that the air is released to atmosphere.• After installation and maintenance, apply operating pressure and power to the equipment and perform appropriate functional and leakage tests to make sure the equipment is installed correctly.• If any electrical connections are disturbed during maintenance, ensure they are reconnected correctly, and safety checks are carried out as required to ensure continued compliance with applicable national regulations.• Do not make any modification to the product.• Do not disassemble the product, unless required by installation or maintenance instructions.7 Limitations of UseWarningThe system designer should determine the effect of the possible failure modes of the product on the system.7.1 Limited warranty and disclaimer/compliance requirements Refer to Handling Precautions for SMC Products.Warning7.2 Effect of energy loss on valve state• The valve is an AND logic element in an all-air circuit. When the air pressure is cut to both inputs the valve goes into an undefined state. Backflow of air from out to in port may occur under this condition.• It is the responsibility of the system designer to determine the effect in the system when air pressure is cut and when it is restored. 7.3 Cannot be used as an emergency shut-off valveThis product is not designed for safety applications such as an emergency shut-off valve. If the valves are used in this type of system, other reliable safety assurance measures should be adopted.7.4 Holding of pressureSince valves are subject to air leakage, they cannot be used for applications such as holding pressure (including vacuum) in a system.Caution7.5 Low temperature operationUnless otherwise indicated in the specifications for each valve, operation is possible to -5˚C, but appropriate m easures should be taken to avoid solidification or freezing of drainage and moisture, etc.8 Product DisposalThis product shall not be disposed of as municipal waste. Check your local regulations and guidelines to dispose this product correctly, in order to reduce the impact on human health and the environment.9 ContactsRefer to or www.smc.eu for your local distributor/importer.URL : https:// (Global) https:// www.smc.eu (Europe) SMC Corporation, 4-14-1, Sotokanda, Chiyoda-ku, Tokyo 101-0021, JapanSpecifications are subject to change without prior notice from the manufacturer. © 2022 SMC Corporation All Rights Reserved. Template DKP50047-F-085MORIGINAL INSTRUCTIONS2 (OUT)(IN) 1 (IN) 1IN P 1 IN P 2 OUT OUTOUT IN P 1 IN P 2 IN P 1 IN P 2。

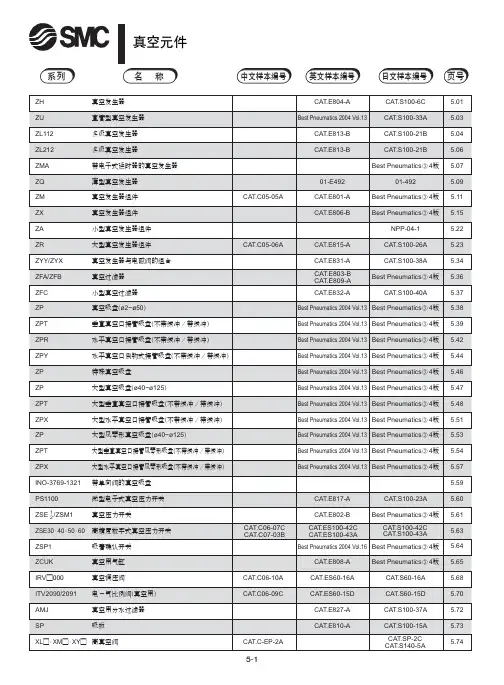

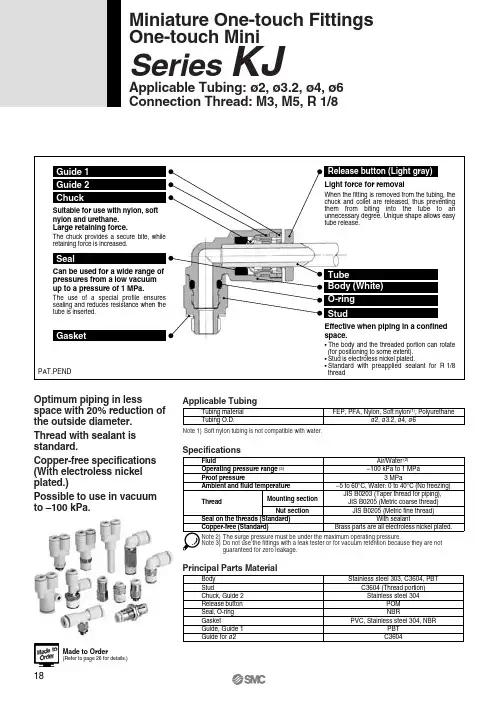

产品名称:SMC气动选型手册
SMC气动元件是通过气体的压强或膨胀产生的力来做功的元件，即将压缩空气的弹性能量转换为动能的机件,如气缸、气动马达、蒸汽机等,气动元件是一种动力传动形式，亦为能量转换装置，利用气体压力来传递能量,气动装置结构简单、轻便、安装维护简单,介质为空气，较之液压介质来说不易燃烧，故使用安全。

工作介质是取之不尽的空气、空气本身不花钱。

排气处理简单，不污染环境，成本低,输出力以及工作速度的调节非常容易气缸的动作速度一般小于1M/S，比液压和电气方式的动作速度快,可靠性高，使用寿命长,电器元件的有效动作次数约为百万次，而一般电磁阀的寿命大于3000万次，某些质量好的阀超过2亿次,利用空气的压缩性，可贮存能量，实现集中供气,可短时间释放能量，以获得间歇运动中的高速响应。

可实现缓冲。

对冲击负载和过负载有较强的适应能力。

在一定条件下，可使气动装置有自保持能力。

气动技术基础SMC 营业技术空气G气体的压缩性空气的流动打气筒喷涂装置公交车自动门牙科设备喷气枪气垫•气动（PNEUMATIC）是“气动技术”或“气压传动与控制”的简称。

气动技术是以空气压缩机为动力源，以压缩空气为工作介质，利用压缩空气的压力和流动以压缩空气为工作介质利用压缩空气的压力和流动进行能量传递或信号传递的工程技术，是实现各种生产控制自动控制的重要手段产控制、自动控制的重要手段。

大气空气压压缩膨胀ENERGY•气体分子的冲突会产生力，这个力就是“压力。

力”。

•压力SI单位：Pa１Ｐａ＝１Ｎ/ｍ２；1MPa=106Pa大气压0.1013MPa•01013MPa•常用压力单位•1psi=6.89KPa•1kgf/cm2=98.07KPa• 1 bar=100KPa• 1 mmHg=133.3Pa压力表示方法绝对压力（abs）：以完全真空为基准的压力表压力（G）：以大气压力为基准的压力压力表压力大气压０ＭＰａＧ0.1013MPa abs绝对压力真空状态０ＭＰａａｂｓ波义耳定律-等温定律温度一定时，气压跟体积成反比FFv=1 ; p=1v=0.5 ; p=2v=0.2 ; p=5p1 ×V1 = p2 ×V2 = p3 ×V3查理定律-等容定律体积一定时，气压跟温度成正比p1/T1=p2/T2盖吕萨克定律-等压定律压力一定时，体积跟温度成正比V1/T1=V2/T2压缩空气中的水份空气湿度相关定义绝对湿度：1立方米湿空气中含有的水蒸气质量。

相对湿度：每立方米湿空气中，水蒸气的实际含量与同温度下最大可能的水蒸气含量之比。

大可能的水蒸气含量之比露点：不饱和空气，保持水蒸气分压力不变而降低温度，使之达到饱和状态时的温度称为露点到饱和状态时的温度称为露点。

# 温度越高,空气中可容纳的水蒸气量越大.# 压缩后露点温度上升,冷凝水更易出现.#露点温度不随温度变化而变化.# 露点温度在大气压下和某压力下恒定,不同压力下的露点温度可以转换# 饱和空气中的水蒸气含量已经达到最大,多余的水分会全部转化为冷凝水.图表1显示的是进入压缩机中的空气与水蒸气的比例，在被压缩之前这个比例与当单位体积内是水蒸气的实际含量与同温度下最被压缩之前，这个比例与当时当地的相对湿度成比例大可能的水蒸汽含量之比称为相对湿度图表2：压缩后空气体积减小，但是水蒸气的含量保持不变。
