第二节风力发电机组与风场通信系统风力发电机组常用的通讯方式包括：RS232、RS422、RS485、Profibus-DP、TCP/IP等。
风力发电机组与风场之间、风力发电机组之间的通讯一般采用以光纤维介质的以太网通信。
一、RS232RS232接口是1970年由美国电子工业协会（EIA）联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。
它的全名是“数据终端设备（DTE）和数据通讯设备（DCE）之间串行二进制数据交换接口技术标准”。
该标准规定采用一个25个脚的DB25连接器，对连接器的每个引脚的信号内容加以规定，还对各种信号的电平加以规定。
随着设备的不断改进，出现了代替DB25的DB9接口，现在都把RS232接口叫做DB9。
RS-232是现在主流的串行通信接口之一。
由于RS232接口标准出现较早，难免有不足之处，主要有以下四点：（1）接口的信号电平值较高，易损坏接口电路的芯片，又因为与TTL电平不兼容故需使用电平转换电路方能与TTL电路连接。
（2）传输速率较低，在异步传输时，波特率为20Kbps；因此在“南方的老树51CPLD开发板”中，综合程序波特率只能采用19200，也是这个原因。
（3）接口使用一根信号线和一根信号返回线而构成共地的传输形式，这种共地传输容易产生共模干扰，所以抗噪声干扰性弱。
（4）传输距离有限，最大传输距离标准值为50英尺，实际上也只能用在15米左右。

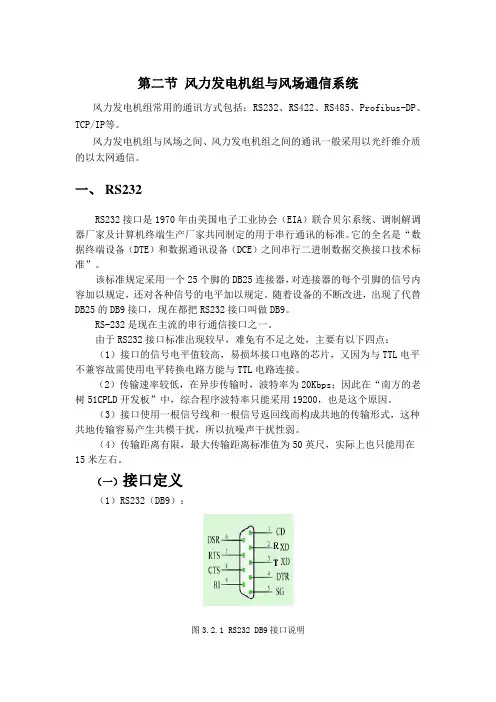

（一）接口定义（1）RS232（DB9）：图3.2.1 RS232 DB9接口说明1.RXD 接收数据2.TXD 发送数据3.DTR 数据终端准备好4.SG 信号地5.DSR 数据准备好6.RTS 请求发送7.CTS 清除发送8.RI 振铃提示（2）RS232（DB25）1 频蔽地线2 TXD 发送数据3 RXD 接收数据4 RTS 请求发送5 CTS 允许发送6 DSR 数据准备好7 SG 信号地8 DCD 载波检测9 发送返回(+)10 未定义11 数据发送(-)12~17 未定义18 数据接收(+)19 未定义20 数据终端准备好 DTR21 未定义22 振铃 RI23~24 未定义25 接收返回(-)（二）接口电平RS232采用负逻辑电平：-15~-3：逻辑1；+15~+3：逻辑0；电压值通常在7V左右。
第一讲风电场与电网的连接1.1 含风电场的现代电力系统1.2 电网结构及其特征1.2.1对电网结构的要求1.2.2各层次电网结构简介1.3 风电场接入电力系统的方案1.3.1直接交流联网1.3.2常规高压直流（HVDC）联网1.3.3轻型高压直流（HVDC Light）联网方案风能利用——从古到今分布在山脊上的风力发电机5000千瓦风力发电机投运了n2005-2-15中国电力网站n位于德国汉堡西北60公里处，德国REpower公司的5000千瓦风力发电机于2月3日投运。
该风电机转子直径126米、控制盘高120米。
REpower公司称5000千瓦风电机是为沿海风电场设计的，先在陆地上测试。
据报道称，在这座风电机旁边是一座核电厂。
图为德国REpower公司的5000千瓦风力发电机。
（林西）1.1 含风电的现代电力系统发电厂与电力系统电力系统组成n电力系统基本组成部分G-电力信息系统电力交易系统M 发18kV输500kV变110kV配10kV用0.4kV动态电力系统现代电力系统的三个基本系统n能量变换、传输、分配和使用的一次系统，即发电、输电、变电、配电和用电，我们称之为物流系统。
对于物流系统，我们侧重研究能量转化和变换、电能传输和分配以及电力系统可靠、稳定、安全、经济运行的规律；n保障电力系统可靠、稳定、安全和经济运行的监控、保护、自动控制、调度自动化等组成的能量管理系统，我们称之为信息流系统。
对信息流系统我们主要研究如何获得物流系统的各种状态的特征信息，研究这些信息的获取、传输、处理、和应用，这个系统主要有传感器、通信网络和计算机构成。
n电能量的交易系统，我们称之为货币流系统。
对货币流系统我们主要研究电能这种特殊商品，如何通过市场进行交易，电能如何定价，在市场运营下如何保障电力系统可靠、稳定、安全和经济运行。
电力系统的特点n电能生产、传输和使用具有鲜明的系统性，这是由电能系统的本质决定的n迄今为止未能实现工业规模、大容量的电能存储，电能的生产与消费几乎在同一瞬间内完成，发电、输电、变电、配电、用户组成了始终处于连续工作和动态平衡的不可分割的整体；n电能供应系统和用户处于相互影响、相互制约之中，电能供应系统要适应用户对电能需求的随机变化，向用户连续不断地提供质量合格、价格便宜的电能。
