第一章主动红外对射探测器(探头)第一节双光束主动红外探测器一、产品型号规格1、命名规则SAB－xx室外警戒距离新安宝产品双光束对射系列2、双光束型号规格SAB－20 / 30 / 40 / 60 / 80 / 100室外警戒距离20米/30米/40米/ 60米/80米/100米二、组成及基本工作原理1、双光束主动红外探测器由投光器(T)与受光器(R)两部分组成。
2、由投光器发射出两束红外光,受光器在另一端接收由投光器发出的红外光辐射能量,并经过光电转变为电信号,此电信号经过适当处理后再送往报警控制器电路,如图所示:3、因为红外光为不可见光,所以在投光器与受光器之间构成了一道人眼瞧不同的封锁线,当有人穿越或阻挡红外光时,受光器输出的电信号会发生变化,从而启动报警控制器发出报警号。
三、各组成部件名称(如图2)五、外形尺寸(如图3) 六、探测示意图(如图4)七、产品特点:※自动增益电路(AGC)设计,适应雨、雾、雪等恶劣天气;※采用日本技术菲涅尔螺纹透镜,多重聚焦,抗杂光能力强;※使用进口大功率发射管(金属包装管),光束射程远;※外壳采用PC塑料,韧性好,不变形,抗紫外线穿透能力强;※防雷电路设计。
※受光指示、OK指示、瞄准镜、对准电压测试八、主要技术参数:九、接线方法:十、安装与调试:1、安装方式有墙壁安装方式与固定支架安装方式(见说明书);2、按九所示接线连接;3、调试:⑴取下瞄准镜,进行远距离观察;⑵调整上下调整螺钉及水平调整支架,使对面的探测器影像落入瞄准镜中间部位,此时受光器GOOD指示灯应点亮;⑶将万用表笔插入测试孔,再重复⑵的划线部分操作,使测试电压为4V左右为探测器正常工作状态,如调试使测试电压为4、3～4、5时,受光器GOOD指示灯最亮,探测器则处于最佳工作状态。
十一、注意事项:1、投光器与受光器之间不应遮挡物;2、安装支架(与基础)要稳固;3、受光器不能正对太阳;4、外管保持清洁;。
![红外对射产品安装使用说明书(2[1].2)](https://imgs-1438308264.cos.ap-hongkong.myqcloud.com/024714d8ec3a87c24028c4ad.webp)
线型光束感烟火灾探测器JTY_HF_C33（普通、防爆型）产品安装使用说明书版本:2.0北京盛世长远科技有限公司2005年12月订货说明1 产品自签订购销合同后，供货周期为一个月。
2 本产品所报价格，不包括运费、运输保险，外地购货的用户可代办托运，费用由需方负担。
运输方式：中铁快运、铁路快件、航空运输等。
3产品分为三种信号输出型：1 x电流型、2 x开关量型、3 x电压型，用户在选用我公司产品时，应考虑配接厂家输入模块的报警及故障参数，以选用相应的输出型探测器。
4本产品保修期为二年。
5定购我公司产品的用户，当产品出现故障、损坏时，公司采取提前发货更换维修的方法。
并根据用户要求代办托运到指定地点。
6如需更多的资料、价格及供货方面的信息请与我公司联系。
目录一、概述 (4)二、特点 (4)三、工作原理与结构特征 (4)四、技术参数 (7)五、安装、布线与调试 (8)1. 安装探测器的环境条件 (8)2. 安装与布线 (9)3. 安装高度及位置说明 (10)4. 安装与调试 (11)六、使用及操作 (12)探测器基本功能的状态指示 (12)探测器灰尘自动补偿功能 (13)七、一般性故障的查询表 (13)八、维护 (13)九、备附件 (14)一、概述JTY-HF-C33型线型光束感烟火灾探测器(以下简称探测器)，内置单片计算机，具备全面的分析判断能力，通过在探测器内部固化的运算程序，可自动完成对外界环境变化的补偿及火警﹑故障的判断，并通过指示声、光和信号输出线给出状态指示。
该探测器设有调试指示功能，调试方法简单、方便。
特别适用于无遮挡空间的高层建筑群，如各类商场、厅堂馆所、古建筑物、大型车间、仓库、隧道、及各种建筑的夹层、闷顶等，凡是在火灾形成前有烟雾出现的场所均可使用本产品。
二、特点接收器设有红、黄指示灯及音响指示，工程调试简便可靠；具有光照自动监测补偿功能，有强的抗日光干扰能力；具有故障自诊断功能；根据现场调试情况自动修正灵敏度，保证探测器的一致性；安装灵活，可安装在复杂建筑墙面或不平行墙壁；多种输出接口，与各厂家报警输入模块配套方便；具有远程积尘清理功能，使用者维护方便。

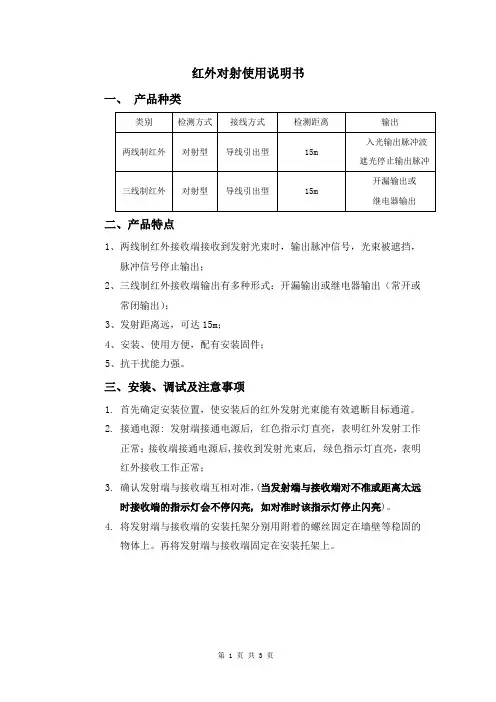

红外对射使用说明书一、产品种类二、产品特点1、两线制红外接收端接收到发射光束时，输出脉冲信号，光束被遮挡，脉冲信号停止输出；2、三线制红外接收端输出有多种形式：开漏输出或继电器输出（常开或常闭输出）；3、发射距离远，可达15m；4、安装、使用方便，配有安装固件；5、抗干扰能力强。
三、安装、调试及注意事项1.首先确定安装位置，使安装后的红外发射光束能有效遮断目标通道。
2.接通电源: 发射端接通电源后, 红色指示灯直亮，表明红外发射工作正常；接收端接通电源后,接收到发射光束后, 绿色指示灯直亮，表明红外接收工作正常；3.确认发射端与接收端互相对准，(当发射端与接收端对不准或距离太远时接收端的指示灯会不停闪亮, 如对准时该指示灯停止闪亮)。
4.将发射端与接收端的安装托架分别用附着的螺丝固定在墙壁等稳固的物体上。
再将发射端与接收端固定在安装托架上。
红外发射红外接收5. 完成上述过程后, 可以模拟测试；遮断红外发射光束时, 接收端绿色指示灯熄灭，两线制红外停止输出脉冲波形，三线制红外输出状态改变。
6. 三线制红外接收可以根据实际需要调节反应灵敏度（调节灵敏度的拨动开关在三线制红外接收的主板上）；灵敏度级别可在0至15之间调节，拨码开关全都在1234端时，灵敏度级别0为最高；当拨码开关全都都拨到“ON ”端时灵敏度级别15为最低；灵敏度是根据8421 BCD 码来调节的。
灵敏度级别对应的拨码图如下： 如图所示：7. 两线制红外由于是脉冲波形输出，因此主板必须配有相应电路（如下图）；并在MCU 上做出相应的检测程序。
三线制红外输出状态由MCU 来控制和检测，可以根据不同的应用要求改变输出方式。
8、红外发射接线端子示意图：1、电源“-”2、电源“+”9、红外接收接线端子示意图：1、电源“-”2、电源“+”1、漏极输出1、常开（常闭）3、继电器公共端2、电源“-”3、电源“+”2、电源“-”4、电源“+”两线接收三线开漏输出接收继电器输出接收四、技术参数a. 电源电压： DC9V —30V 或AC8V —20V 。
