红外对射教程设备清单：
报警主机*******************博世DS7400XI-CHI
双总线驱动器***************博世DS7436
单防区扩充器***************博世DS7457I
编程键盘*******************博世DS7447V2-EXP
键盘截图如下：
报警主机截图如下：
单防区扩充器截图如下：
从右往左拨码对应值如下：
1**2**4**8**16**32**64**128
1***红色和黑色线接报警主机的总线（注意红正黑负）
2***黄色和黑色线接红外报警对射的接收端的，3 4端也就是常闭端（注意：黑色线窜联一个配套的电
阻后，接在红外接收端的3上面，4接黄色线）
红外对射报警器接收端如下：
说明：
1*** 1 2接DC12V电源
2***3 4 接总线
3***6 7是防拆（6 7短接就具有防拆功能了，如果不接没有此功能）
4***T1处为调报警灵敏度的数值越小灵敏度就高（一般情况下调到4那里就可以了）
5***C1处为安装时测试电压是用的测试点（测试DC电压在3V左右即可，数值越高效果越好）
键盘说明
1***进行设置24小时布防：以地址码9和10为例进行操作(地址码起始数为9最后一位是256，在键盘上输入是需加30进行输入，例地址码9输入应是39地址码是10输入应是40)
从键盘输入9876#0
然后输入0039 06#此时地址码9输入完毕
然后输入0040 06#此时地址码10输入完毕
2***在键盘上按1 2 3 4 布防这5个按键就可以进行布防了，此时布防/撤防点灯亮起在键盘上按1 2 3 4 撤防这5个按键就可以进行布防了，此时布防/撤防点灯熄灭。

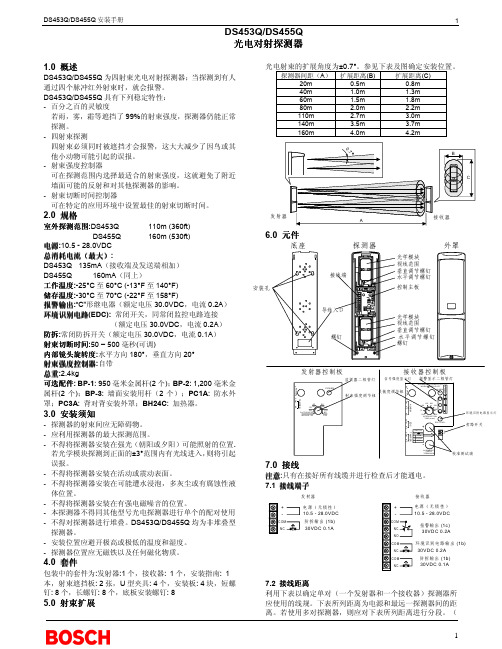

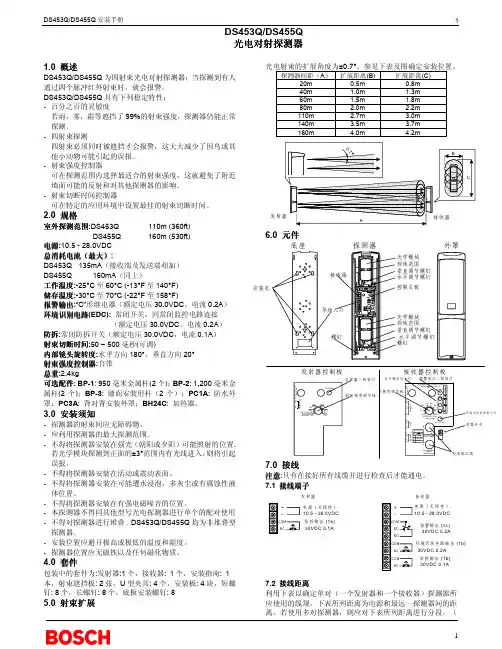

DS453Q/DS455Q 安装手册1DS453Q/DS455Q 光电对射探测器1.0 概述DS453Q/DS455Q 为四射束光电对射探测器；当探测到有人 通过四个脉冲红外射束时，就会报警。
DS453Q/DS455Q 具有下列稳定特性： - 百分之百的灵敏度 若雨，雾，霜等遮挡了 99%的射束强度，探测器仍能正常 探测。
- 四射束探测 四射束必须同时被遮挡才会报警，这大大减少了因鸟或其 他小动物可能引起的误报。
- 射束强度控制器 可在探测范围内选择最适合的射束强度，这就避免了附近 墙面可能的反射和对其他探测器的影响。
- 射束切断时间控制器 可在特定的应用环境中设置最佳的射束切断时间。
光电射束的扩展角度为±0.7°。
参见下表及图确定安装位置。
探测器间距（A） 20m 40m 60m 80m 110m 140m 160m 扩展距离(B) 0.5m 1.0m 1.5m 2.0m 2.7m 3.5m 4.0m0. 7扩展距离(C) 0.8m 1.3m 1.8m 2.2m 3.0m 3.7m 4.2mBC2.0 规格室外探测范围:DS453Q 室外探测范围 110m (360ft) DS455Q 160m (530ft) 电源:10.5 - 28.0VDC 电源 总消耗电流（最大） 总消耗电流（最大）: （最大） DS453Q 135mA（接收端及发送端相加） DS455Q 160mA（同上） 工作温度:-25°C 至 60°C (-13°F 至 140°F) 工作温度 储存温度:-30°C 至 70°C (-22°F 至 158°F) 储存温度 报警输出:“C”形继电器（额定电压 30.0VDC，电流 0.2A） 报警输出 环境识别电路(EDC): 常闭开关，同常闭监控电路连接 环境识别电路 （额定电压 30.0VDC，电流 0.2A） 防拆:常闭防拆开关（额定电压 30.0VDC，电流 0.1A） 防拆 射束切断时间:50 – 500 毫秒(可调) 射束切断时间 内部镜头旋转度:水平方向 180°，垂直方向 20° 内部镜头旋转度 射束强度控制器:自带 射束强度控制器 总重:2.4kg 总重 可选配件: BP-1: 950 毫米金属杆(2 个)； 可选配件 BP-2: 1,200 毫米金 属杆(2 个)；BP-3: 墙面安装用杆（2 个）；PC1A: 防水外 罩；PC3A: 背对背安装外罩；BH24C: 加热器。

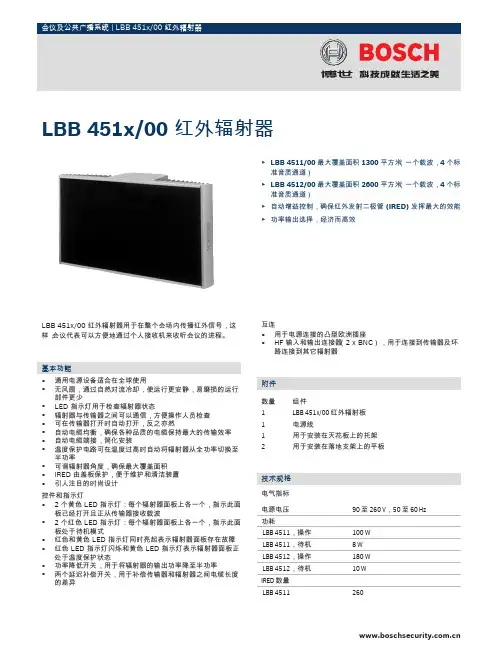

LBB 451x/00 红外辐射器用于在整个会场内传播红外信号，这样，会议代表可以方便地通过个人接收机来收听会议的进程。
基本功能•通用电源设备适合在全球使用•无风扇，通过自然对流冷却，使运行更安静，易磨损的运行部件更少•LED 指示灯用于检查辐射器状态•辐射器与传输器之间可以通信，方便操作人员检查•可在传输器打开时自动打开，反之亦然•自动电缆均衡，确保各种品质的电缆保持最大的传输效率•自动电缆端接，简化安装•温度保护电路可在温度过高时自动将辐射器从全功率切换至半功率•可调辐射器角度，确保最大覆盖面积•IRED 由盖板保护，便于维护和清洁装置•引人注目的时尚设计控件和指示灯• 2 个黄色 LED 指示灯：每个辐射器面板上各一个，指示此面板已经打开且正从传输器接收载波• 2 个红色 LED 指示灯：每个辐射器面板上各一个，指示此面板处于待机模式•红色和黄色 LED 指示灯同时亮起表示辐射器面板存在故障•红色 LED 指示灯闪烁和黄色 LED 指示灯表示辐射器面板正处于温度保护状态•功率降低开关，用于将辐射器的输出功率降至半功率•两个延迟补偿开关，用于补偿传输器和辐射器之间电缆长度的差异互连•用于电源连接的凸型欧洲插座•HF 输入和输出连接器（2 x BNC），用于连接到传输器及环路连接到其它辐射器附件数量组件1LBB 451x/00 红外辐射板1电源线1用于安装在天花板上的托架2用于安装在落地支架上的平板技术规格电气指标电源电压90 至 260 V，50 至 60 Hz功耗LBB 4511，操作100 WLBB 4511，待机8 WLBB 4512，操作180 WLBB 4512，待机10 WIRED 数量LBB 4511260LBB 451x/00 红外辐射器▶LBB 4511/00 最大覆盖面积 1300 平方米（一个载波，4 个标准音质通道）▶LBB 4512/00 最大覆盖面积 2600 平方米（一个载波，4 个标准音质通道）▶自动增益控制，确保红外发射二极管 (IRED) 发挥最大的效能▶功率输出选择，经济而高效2LBB 4512480总峰值光强LBB 451112 W/srLBB 451224 W/sr半强角± 22°HF 输入额定 1 Vpp，最小 10 mVpp机械指标安装用于直接安装在天花板上的吊架用于安装在落地支架上的平板，采用 M10 和 1/2 英寸惠氏标准螺纹提供可选的壁装托架 (LBB 3414/00)尺寸（高 x 宽 x 深）LBB 4511 不含托架200 x 500 x 175 毫米（7.9 x 19.7 x 6.9 英寸）LBB 4512 不含托架300 x 500 x 175 毫米（11.0 x 19.7 x 6.9 英寸）辐射板角度落地支架安装0、15 和 30°墙壁/天花板安装0、15、30、45、60、75 和 90°重量LBB 4511 不含托架 6.8 公斤（15 磅）LBB 4511 包含托架7.6 公斤（17 磅）LBB 4512 不含托架9.5 公斤（21 磅）LBB 4512 包含托架10.3 公斤（23 磅）颜色古铜色定购信息LBB 4511/00 中功率红外辐射器中功率，最大覆盖面积 1300 平方米（10764 平方英尺）LBB4511/00LBB 4512/00 大功率红外辐射器高功率，最大覆盖面积 2600 平方米（8530 平方英尺）LBB4512/00LBB 4511/00‑US 红外辐射板 (US)美国版，中等功率，最大覆盖面积 1300平方米（4265 平方英尺）LBB4511/00-USLBB 4512/00‑US 红外辐射板 (US)美国版，高功率，最大覆盖面积 2600 平方米（8530 平方英尺）LBB4512/00-US硬件附件LBB 3414/00 墙壁安装架辐射板壁装支架LBB3414/00INT‑FCRAD 辐射器便携箱容纳一个辐射器的便携箱INT-FCRAD中国大陆联络方式:上海中国上海天目西路218号办公楼第一座3105-3110室邮编: 200070电话: +86 21 63172155传真: +86 21 63173023 中国香港联络方式:香港香港沙田安心街11号5楼华顺广场 506-509室电话:+852 2635 2815传真:+852 2648 7986Represented by© 博世安防系统 10 | 技术数据若有更改，恕不另行通知。
红外对射探测器安装方法、调试及维护前言：红外对射探测器的安装比起被动红外探测器而言，难度要大一点，但也只是略微复杂而已，只要对接线方式、位置确定、调试应该有足够的了解，并参照说明书谨慎进行，相信不会有什么问题。
正文：红外防盗对射/栅栏主要由防护盖、安装座、防拆开关、红外透光片、电路板、界线座、调整开关、外壳等组成。
我们在安装前，最好能按照设计图用铅笔或其他工具实现画好安装的位置（或把红外防盗对射/栅栏放在市地勾画出轮廓），再用水平仪或其他工具确定安装位置，保证安装的精度和美观。
一、红外对射探测器的安装方式①支柱式安装：比较流行的支柱有圆形和方形两种，早期比较流行的是圆形截面支柱，现在的情况正好反过来了，方形支柱在工程界越来越流行。
主要是探测器安装在方形支柱上没有转动、不易移动。
除此以外，有广泛的不锈钢、合金、铝合金型材可供选择也是它的优势之一。
在工种上的另外一种做法是选用角钢作为支柱，如果不能保证走线有效地穿管暗敷，让线路裸露在空中，这种方法是不能取的。
支柱的形状可以是"1"字形、"Z"字形或者弯曲的，由建筑物的特点及防盗要求而定，关键点在于支柱的固定必须坚固牢实，没有移位或摇晃，以利于安装和设防、减少误报。
；②墙壁式安装：现在防盗市场上处于技术前沿的主动红外线探测器制造商，能够提供水平180°全方位转角,仰俯20°以上转角的红外线探测器，如ALEPH 主动红外线探测器HA、ABT、ABF 系列产品，可以支持探头在建筑物外壁或围墙、栅栏上直接安装。
二、红外对射探测器安装的一般原则设置在通道上的探测器，其主要功能式防备人的非法通行，为了防止宠物、小动物等引起误报，探头的位置一般应距离地面50 M 以上。
遮光时间应调整到较快的位置上，对非法入侵作出快速反应。
设置在围墙上的探测器，其主要功能是防备人为的恶意翻越，顶上安装和侧面安装两种均可。
顶上安装的探测器，探头的位置应高出栅栏，围墙顶部25 M，以减少在墙上活动的小鸟、小猫等引起误报。
红外对射调试电源按正负极性接入，你可以把所有的有线探测器报警输出部分看成一个开关，一般有3个接线端子COM（公共）/N.C（常闭）/N.O（常开），我们经常用到的是COM和N.C，接报警主机的报警报警输入端。
如果报警主机有防破坏线尾电阻，线尾电阻一定要接在探测器上，不要接在主机一端，否则会失去防破坏功能。
<br><strong> </strong>有线报警主机带的电阻称为“线尾电阻”，顾名思义要接在线路的尾端，即：探测器上。
起防破坏功能，短路、断路都会报警。
千万不要直接接在主机上，否则，厂家不如焊在线路板上了。
很多初学者会犯类似的错误。
希望引起注意。
在您对ALEPH红外对射探头进行调试之前，希望做好如下准备工作。
1. 确保所有探头的布线、接线正确无误；2. 探头的安装符合说明书的要求；3. 安装前应仔细阅读产品说明书；4. 充分了解红外对射探头的基本工作原理；5. 供电后，请首先测量发射器及接收器电源接线端的供电电压，该电压必须在说明书中指定的电压范围之内；6. 仔细阅读说明书中光轴调整部分。
做好上述准备工作后，按下述步骤，您便可顺利地调整好ALEPH红外对射探头。
当然以下调试需2个以上的人员，为了便于说明，我们设定A、B两人，并备有对讲机。
HA-20/40WALEPH该系列探头的接收器内有一张红色纸质滤光片，该滤光片在调试时，必须覆盖在接收端的红外接收器上，使接收到的红外光强度衰减，以模拟一个恶劣天气的状况。
调试完毕后，将其拿下，使得探头的工作状态最佳。

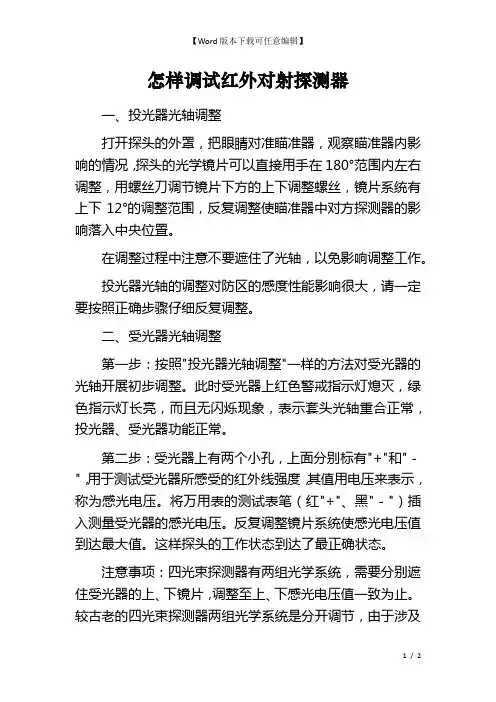

调试步骤：① 首先目测发射、接收器是否位于同一水平线上；否则进行调整（可利用发射及接收器的瞄准器）。
② 用一吊线锤，测试一下发射、接收器是否同时垂直；否则进行调整。
③ 打开发射、接收器的外壳，确认红色滤光片是否盖在接收器光学组件上。
④ 将万用表设定在直流10或20V档位上，将测量棒插入接收器测试孔内（注意±极性）。
红外对射使用说明书一、产品种类二、产品特点1、两线制红外接收端接收到发射光束时，输出脉冲信号，光束被遮挡，脉冲信号停止输出；2、三线制红外接收端输出有多种形式：开漏输出或继电器输出（常开或常闭输出）；3、发射距离远，可达15m；4、安装、使用方便，配有安装固件；5、抗干扰能力强。
三、安装、调试及注意事项1.首先确定安装位置，使安装后的红外发射光束能有效遮断目标通道。
2.接通电源: 发射端接通电源后, 红色指示灯直亮，表明红外发射工作正常；接收端接通电源后,接收到发射光束后, 绿色指示灯直亮，表明红外接收工作正常；3.确认发射端与接收端互相对准，(当发射端与接收端对不准或距离太远时接收端的指示灯会不停闪亮, 如对准时该指示灯停止闪亮)。
4.将发射端与接收端的安装托架分别用附着的螺丝固定在墙壁等稳固的物体上。
再将发射端与接收端固定在安装托架上。
红外发射红外接收5. 完成上述过程后, 可以模拟测试；遮断红外发射光束时, 接收端绿色指示灯熄灭，两线制红外停止输出脉冲波形，三线制红外输出状态改变。
6. 三线制红外接收可以根据实际需要调节反应灵敏度（调节灵敏度的拨动开关在三线制红外接收的主板上）；灵敏度级别可在0至15之间调节，拨码开关全都在1234端时，灵敏度级别0为最高；当拨码开关全都都拨到“ON ”端时灵敏度级别15为最低；灵敏度是根据8421 BCD 码来调节的。
灵敏度级别对应的拨码图如下： 如图所示：7. 两线制红外由于是脉冲波形输出，因此主板必须配有相应电路（如下图）；并在MCU 上做出相应的检测程序。
三线制红外输出状态由MCU 来控制和检测，可以根据不同的应用要求改变输出方式。
8、红外发射接线端子示意图：1、电源“-”2、电源“+”9、红外接收接线端子示意图：1、电源“-”2、电源“+”1、漏极输出1、常开（常闭）3、继电器公共端2、电源“-”3、电源“+”2、电源“-”4、电源“+”两线接收三线开漏输出接收继电器输出接收四、技术参数a. 电源电压： DC9V —30V 或AC8V —20V 。
主动红外对射的安装调试指南1.确定安装位置首先需要确定主动红外对射的安装位置。
一般来说，安装在门窗的正对位置可以实现最佳的监测效果。
在选择位置时，还需要考虑光线的情况，尽量选择光线稳定、不易受到阳光直射的地方。
2.安装支架将主动红外对射支架固定在所选择的位置上。
支架安装后需要确保牢固稳定，以防止设备因外界因素而移动。
3.安装红外传感器和反射板将红外传感器和反射板分别安装在支架的两侧。
红外传感器需要面向反射板，距离反射板约30-50厘米，以确保能够正常探测到物体的干扰。
反射板则需要安装在相对红外传感器的位置上，与传感器平行。
4.连接电源和信号线路将主动红外对射的电源线和信号线连接到相应的接口上。
一般来说，红线为正极，黑线为负极，绿线为信号线。
接线时需要确保接触良好，以免产生接触不良或短路等问题。
5.调试设备调试主动红外对射需要用专门的仪器进行。
通过仪器可以对红外传感器的灵敏度、报警距离等参数进行调整。
一般来说，灵敏度和报警距离可以根据具体情况进行调整，以达到最佳的监测效果。
6.测试设备在调试完成后，需要对主动红外对射进行测试。
可以通过在设备前方或侧方移动物体来触发设备的报警功能，判断是否正常工作。
同时还可以观察仪器显示的报警信号，以确定系统是否正常。
7.固定设备测试完成后，需要将主动红外对射设备进行固定，防止因外界因素而移动或摇晃。
可以使用螺丝、胶水或者封装来固定设备，以确保设备的稳定性和可靠性。
8.进行系统联动总结：在安装和调试主动红外对射时，需要注意安装位置的选择、支架的稳固、传感器和反射板的正确安装、电源和信号线的连接、设备参数的调整、设备的测试和固定、与其他设备的联动等步骤。
通过以上步骤的操作，可以确保主动红外对射正常工作，并实现有效的防护和监控功能。
三光红外对射接线与调试方法三光红外对射是一种被广泛应用于门禁系统、安防系统等领域的探测器，主要用于检测物体在检测范围内通过的情况。
它由发射器和接收器两部分组成，发射器发出红外光束，接收器接收光束，当光束被物体遮挡时，接收器会发出信号。
接下来，本文将介绍三光红外对射的接线方法及调试方法。
一、三光红外对射接线方法1.电源接线：将三光红外对射的电源线连接到正负极，并确保电源接线无误。
2.报警触点接线：对于需要报警的情况，将报警触点线连接到控制器的报警输入端口上。
3.输出信号接线：根据具体需求和设备说明，将三光红外对射的输出信号线连接到相应的控制器或报警设备上。
二、三光红外对射调试方法1.检查接线：调试前，仔细检查所有接线是否正确连接，确保电源线、报警触点线和输出信号线都连接到正确的位置。
2.检测光束：使用红外线探测器或手机相机等工具，检测发射器是否发出红外光束，接收器是否能接收到光束。
若无光束，则可能是设备故障或光源故障。
3.调整对齐：确保发射器和接收器之间的对准角度合适，以确保红外光束可以正常通过。
4.调整灵敏度：根据具体需求，调整三光红外对射的灵敏度。
通过调整灵敏度，可以控制对射器对通过物体的大小、速度等参数的检测响应。
5.测试报警功能：如果需要报警功能，可以通过遮挡光束来测试报警是否正常。
确保报警触点接线正确，并使其与控制器连接。
6.定期检修：三光红外对射在使用过程中，还需要定期进行检修和维护，确保其工作状态良好。
检查电源线是否损坏，接收器的接收面是否清洁等。
以上是三光红外对射的接线方法及调试方法的简要介绍。
三光红外对射是一种重要的安防设备，正确的接线和调试可以确保其正常工作，提高门禁系统和安防系统的安全性和可靠性。
博世红外对射参数咱今儿个就来唠唠这个“博世红外对射参数”的事儿。
说起这个名字，头一回听着不免让人觉得有些高冷，搞得像个科技大片里的术语似的。
其实呢，这玩意儿一点儿也不高冷，它就是我们生活中常见的安防设备，专门用来保护我们的小家园不受外人侵扰。
你想想啊，咱家门口装个红外对射，啥感觉？就像是给咱家安了个无形的保镖，24小时不眨眼地盯着门口。
想象一下，夜深人静的时候，突然有个不速之客想溜进来，嘿，这红外线立马就亮了，警铃大作，把贼吓得屁滚尿流，保证他再也不敢打咱家主意。
不过呢，这红外对射可不是闹着玩的，它得有参数才行。
就像咱做菜，得有盐有油有酱料，不然光靠一口锅是煮不出好吃的饭来。
博世这个红外对射，参数就像它的身份证，啥距离有效，啥角度最佳，啥环境下最灵敏，这都是它的“三围”数据。
我记得以前咱家老王，装了个便宜货的红外对射，结果呢，风一吹，草一动，警铃就响个不停，搞得像过年放炮仗似的。
害得老王天天半夜起来检查，结果呢，贼没抓到，自己的心脏病倒给吓出来了。
后来一打听，才知道便宜没好货，参数不靠谱，灵敏度太高了，简直成了“草木皆兵”。
博世这个红外对射就不一样了，它的参数设置得像个老中医似的，细致入微。
咱就拿距离来说吧，它能探测到多远？这可不是随随便便说个数儿，它得考虑到咱家门前那棵大槐树的枝叶摇曳，也得考虑到小区里那群爱玩的孩子们，别因为他们跑来跑去就误报了。
再来说说角度，这红外对射的角度得像个老猎手，眼睛贼亮，啥都逃不过它的视线。
博世的参数设置得精准到位，保证贼没法从边边角角溜进来。
就像咱家那只老猫，总是能在你意想不到的地方逮到老鼠。
当然了，灵敏度也是个大问题。
太灵敏了，啥都报警，搞得像个神经兮兮的保安，太不灵敏了，又怕真有贼来了没反应。
博世的参数调节得恰到好处，就像一个老司机开车，知道啥时候该踩油门，啥时候该刹车。
咱再聊聊环境适应性吧。
这红外对射可不是温室里的花朵，它得能适应各种天气。
下雨天，雾霾天，啥天气它都得顶得住。
常用调试说明报警主机的编程并不是很复杂。
在编程之前，敬请用户必须先详细地阅读安装使用说明书，（再次敬请用户认真阅读使用说明书！可达到事半功倍的效果！）并清楚的知道你所需要的功能，根据所需列出编程表，这样方便于编程。
编程前请认真阅读说明书，正确的接好连线。
（正确接好连线是编好程序的前提）。
如果是第一次使用DS7400主机，在编程完成前，建议安装技术人员不要将探测器接入主机，只需要将线尾电阻和扩展模块接在主机上就可以，将主机调试好后，在将探测器接入防区，这样如果系统有故障，有利于工程技术人员判断是主机系统故障还是探测器故障。
1. 正常布防：密码（1234）+“布防”键。
2. 撤防和消警：密码（1234）+“撤防”键。
3. 强制布防：密码（1234）+“布防”键+“旁路”键4. 防区旁路：密码（1234）+“旁路”键+XXX（防区号，且一定是三位数，如008）5. 进入编程和退出编程：进入编程是9876#0（密码+#0），退出编程是按“*”四秒钟，听到“嘀”一声表示已退出编程。
6. 如何填写数据：DS7400主机的编程地址一定是四位数，地址的数据一定是两位数。
进入编程后，键盘的灯都会闪动，LCD显示：Prog Mode 4.05 Adr=DS7400 Adr=后面的就是要写上去的四位数的地址。
输入地址后，接着输入21# 则会交替显示该地址上的两位数据；或者按“#”则可以出现数据1；再按“#”则可出现数据2。
（出厂值，可以通过编程改变的），然后自动跳到下一个地址。
如果需要对某些地址编程，则需连续按两次“*”则可以回到Prog Mode 4.05 Adr=7. 确定防区的功能：（地址是0001—0030），所谓防区功能就是该防区是延时防区、即时防区、24小时防区等等。
其中01代表延时防区；03代表即时防区；07代表24小时防区。
（此项一般不用编写，用出厂值即可）8. 确定一个防区的功能：（地址是0031—0278），0031代表第一防区，0032代表第二防区，如此类推………如果想把第八防区设定为即时防区，即可以把地址0038中的数据改为03 ，再按“#”确认就可以了。
（注意：此项一定要编写）9. 防区特性的设置：（地址是0415—0538），0415代表第一、二防区，0416代表第三、四防区，如此类推………。
数据1代表前面一个防区，数据二代表后面的一个防区。
此类表示防区使用那种扩充模块。
如果使用的防区是主机自带防区和DS-7457I的扩充防区则需把数据设定为0 ；如果使用的防区是DS-7432的扩充防区则需把数据设定为1。
10. 分区编程：DS7400可分8个分区，并可以自由设定每个分区包含那些防区。
11. DS7400把系统分区：（地址是3420），其中数据1表示使用多少个分区，输入0代表1个分区；输入1代表2个分区……….输入7代表8个分区。
出厂值是0；数据2表示有无公共分区，出厂值是0。
（如果系统不分区，此项不用编程）12. DS7400确定防区属于那些分区：（地址是0287—0410），0287代表第一、二防区，0288代表第三、四防区，如此类推………。
数据1代表前面一个防区，数据二代表后面的一个防区。
数据1、2可以设定为0—7，代表着1分区到8分区。
（如果系统不分区，此项不用编程）13. DS7400键盘的分区管理：DS7400主机可以支持15个键盘，1个键盘可以管理1个分区，但每个分区可以由1个或几个键盘来管理。
地址（3131—3138）代表着键盘号，3131代表第一、二号键盘，3132代表第三、四号键盘，如此类推………。
数据1、2表示键盘的功能。
0表示不使用；1表示LCD键盘；2表示LED键盘；3表示LCD键盘并为主键盘。
（如果系统不分区，此项不用编程）14. DS7400键盘管理哪个分区：（地址是3139—3146），地址（3139—3146）代表着键盘号，3139代表第一、二号键盘，31402代表第三、四号键盘，如此类推。
数据1、2表示键盘具体管理哪个分区，0表示管理1分区；1表示管理2分区……. 7表示管理8分区。
（如果系统不分区，此项不用编程）15. DS7400防区旁路编程：（地址是2721—2724），具体编程请参考说明书P26—P27。
（注意：如果防区需要旁路，则此项一定要编写）16. DS7400强制布防和接地故障：（地址是2732）数据1表示可以强制布防多少个防区，数据2表示系统是否检查接地故障，出厂值是1，如果接地有问题排除不了，则可把数据2修改为0。
17. DS7400修改编程密码：（地址是7589）可以输入4—6位数的密码18. DS7400修改主操作密码：（地址是7592）可以输入4—6位数的密码19. DS7400电话报警编程：需要电话报警的用户，在编程时要输入正确的电话号码、通讯格式、用户编码。
20. DS7400电话号码的设定：（地址是3159、3175）可以设定两个电话号码，输入3159后就可以输入你所需要的报警电话号码。
21. 设定通讯格式：（地址是3156、3157），其中3156是第一个电话的格式，3157是第二个电话的格式，把3156和3157的数据都设定为60或6222. 用户编号：（地址是3429—3159）详细操作见说明书下面将列一些大家最常见的情况作一些简要说明。
首先第一条件，不管是不是拿来的新机或用过一段时间，请将恢复出厂值。
进入编程：9876#0 再输入4058, 再输入01#，听到一声响后，再按住* 键4秒，退出编程。
然后再对应下面的情况，对号入座。
第一种情况：用户只使用本机的八个防区。
（设备：DS7400+DS7447）恢复出厂值后，每个防区的都有一个自身的属性，如果你想全部使用立即防区报警，请将地址：0031—0038（对应1—8防区）地址的内容全部改为03 ，延时就改为01, 24小时防区改为07, 也可以单独的改某一个防区的值。
例：1防区为延时，2、3、4、5、6为立即报警防区，7、8为24小时防区。
9876#0（进入编程）0031(01# 1防区) 03#03#03#03#03# (2—6防区) 07#07# （7、8防区）按*号键4秒退出编程。
第二种情况：简单周界报警，只使用了以下设备：DS7400 + DS7447 + DS7436（DS7430）+ DS7457I由于前八个防区被主机占用，所有外扩展的防区都将从9开始。
DS7457I的地址也将从9开始拔。
参考DS7457I说明书上的地址拔码表.绝大多数此类工程，防区特性都是立即或24小时防区。
上面已告诉大家设防区时的数值（03为立即，07为24小时）。
防区地址从0039 （第9防区）开始，以此往下推，0040为第10防区的地址。
例：一周界安装了36对对射，使用了36个DS7457I，所有防区都为立即防区（布防后所有探头才生效）编程：9876#0 0039 03#（完成第一个防区），接着03# ………..这样一直按36个03# (含第一个) 完成后，退出编程。
也许和说明书上有一些出入，不管什么方法，实现即可。
第三种情况：周界报警（需现场联动灯光或警号），使用下列设备：DS7400 + DS7447 +DS7430 + DS7465I (灯光联动)BOSCH的联动相对其它复杂一些，用到的需仔细看。
例：一周界，安装10对对射，其中1-10号对射需要现场联动灯光或警号。
则1—10号设备需要使用带继电器输出的单地址码模块DS7465I （只作一对一报警联动的解答，其它的以特别问题方式作答），地址从9开始，一直到18。
所有防区特性为立即（设置方法参考上面）编程：9876#0 0419 22#22#22#22#22#22#22#22# （地址9—18 这十个扩展设备设置DS7465I）每个DS7465I设备占用两个地址（第一个地址为这个防区的特性，第二个地址为需要联动的功能，即哪一个防区报警报输入及相关联动条件）当然解答为每个设备联动本身的这个防区。
且都为立即防区。
每个联动输出功能将由三个地址里的内容决定（2772号地址开始）（简易中文说明书中未有此说明，可参考随机配的英文说明书。
输出功能1 的地址为：2772 ，2773，2774输出功能2 的地址为：2775 ，2776，2777输出功能3 的地址为：2778 ，2779，2780以此往下类推。
每个地址都三五种联动条件解释（在此不作详列），有说明书的可查2772地址查询相关信息。
因为这次是联动本身继电器，第三个地址可不设置参数。
每个参数都想了解为什么非一两天能讲明白。
对于上面的要实现的功能将作如下编程。
设备型号（DS7465I）已设定（0419=22等，如上所描述）0039 ，0041，0043 ，0045，0047，0049，0051，0053，0055，0057等地址为防区特性，全部为03 (立即防区) ，设为24小时的设为070040，0042，0044，0046，0048，0050 ，0052，0054，0056，0058 分别为：０１０２０３０４０５０６０７０８０９１０（代表输出功能）输出功能地址为：２７７２开始，每三个地址为一个功能，只需编前面两个。
功能1 :2772= *4*2 2773=09(防区)功能2 :2775= *4*2 2776=11(防区)功能3 :2778= *4*2 2779=13(防区)依此类推。
BOSCH的联动编程相对复杂（至于比起其它的功能来说是这样）。
所以用的人较少。
第四种情况：系统与中心软件CMS7000之间的设置。
需要额外增加一个串口转换模块DS7412（现名DS4010I）此设备是接在辅助接口（OPTION）上，要把4010上的地址码（2,5,7）拔到ON ,将板上LED ENABLE插针跳上。
对应灯可以指示与主机及电脑之间的通信状态。
串口线厂家通常不配。
大多人做或买时注意对应（1-1,2-3,3-2,4-6,5-5,6-4,7-8,8-7,9-9）设备地址和线是使用这个设备常出现的一些问题。
注意一下便可。
然后在键盘上输入4019 18# 4020 25#，这时DX4010上的红色灯和绿色灯都在闪烁，表示主机与软件联接成功第五种情况：DS7400XI-CHI这个系统中另一个用的较多的就是联动32路继电器DSR-32C（DSR-32B的升级）联动设备与中心软件CMS7000-500之间的连接及功能设置不在此列。
仅讲与DS7400的直连。
DS7400软件版本V4.0以上(早期版本在此不讲)。
设备地址4019=17 4020=30 （主机只需在此设置），其它将在软件中设置。
有关硬件方面的设置请看DSR-32C的说明书，并随机配有一张光盘及继电器联动的设置软件。
