新安宝三光束红外对射安装说明书

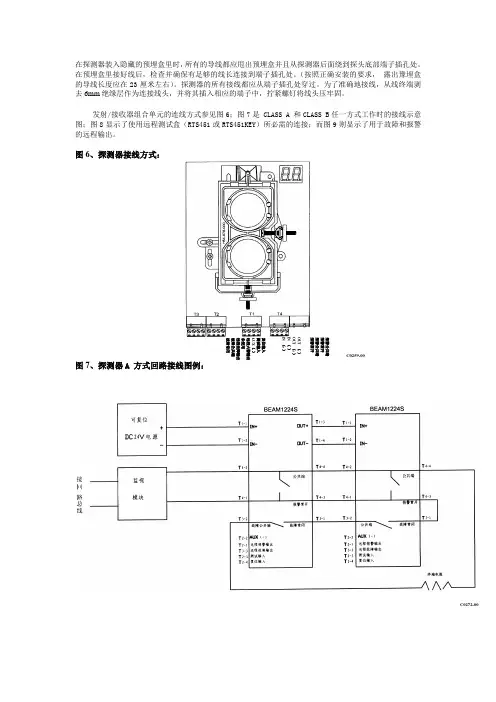

在探测器装入隐藏的预埋盒里时，所有的导线都应甩出预埋盒并且从探测器后面绕到探头底部端子插孔处。

在预埋盒里接好线后，检查并确保有足够的线长连接到端子插孔处。

（按照正确安装的要求， 露出豫埋盒的导线长度应在23厘米左右）。

探测器的所有接线都应从端子插孔处穿过。

为了准确地接线，从线终端剥去6mm 绝缘层作为连接线头，并将其插入相应的端子中，拧紧螺钉将线头压牢固。

发射/接收器组合单元的连线方式参见图6；图7是 CLASS A 和CLASS B 任一方式工作时的接线示意图；图8显示了使用远程测试盒（RTS451或RTS451KEY ）所必需的连接；而图9则显示了用于故障和报警的远程输出。

图6、探测器接线方式：图7、探测器A报警公共端 报警常开 报警公共端 报警常开未使用 故障公共端故障常闭复位输入 测试输入 AUX （-）远程火警输出 OUT （-） OUT （+） IN （-） IN （+）C0259-00C0272-00探测器发生不必要的报警。

在校准程序调试完成后，再向探测器安装/校准有关安装、调试和维修说明，请参看图10至14。

光束感烟探测器的调准分4个步骤完成：首次粗略校准、再次调节、最终调节和确认最终调节角度。

为了确保产品的正确调准，4个步骤必须全部正确执行。

如果探测器和反光镜的安装位置是按照本说明的安装指南执行的且准确履行调准步骤，则误报和有害的故障信号就会避免。

调准前检查事项：● 确保探测器和反光镜安全地安装在稳固的表面上；● 确保所有接线准确无误；● 确保探测器上的接线端子全部就位；● 调准程序完成后，确保在避免移动探测器的情况下，完成所有布线；● 根据安装距离，确保使用反光镜的数量准确。

在70-100米之间，需要增加反光镜的数量（共4个）并且使用安装附件BEAMLRK 工具；● 确保探测器和反光镜之间的光线清晰可见，而且反射物体不能离可见光线太近。

详细要求请参阅安装指南一节；● 确保探测器和反光镜之间的角度在工作参数范围内。

第一章主动红外对射探测器(探头)第一节双光束主动红外探测器一、产品型号规格1、命名规则SAB－xx室外警戒距离新安宝产品双光束对射系列2、双光束型号规格SAB－20 / 30 / 40 / 60 / 80 / 100室外警戒距离20米/30米/40米/ 60米/80米/100米二、组成及基本工作原理1、双光束主动红外探测器由投光器(T)与受光器(R)两部分组成。

2、由投光器发射出两束红外光,受光器在另一端接收由投光器发出的红外光辐射能量,并经过光电转变为电信号,此电信号经过适当处理后再送往报警控制器电路,如图所示:3、因为红外光为不可见光,所以在投光器与受光器之间构成了一道人眼瞧不同的封锁线,当有人穿越或阻挡红外光时,受光器输出的电信号会发生变化,从而启动报警控制器发出报警号。

三、各组成部件名称(如图2)五、外形尺寸(如图3) 六、探测示意图(如图4)七、产品特点:※自动增益电路(AGC)设计,适应雨、雾、雪等恶劣天气;※采用日本技术菲涅尔螺纹透镜,多重聚焦,抗杂光能力强;※使用进口大功率发射管(金属包装管),光束射程远;※外壳采用PC塑料,韧性好,不变形,抗紫外线穿透能力强;※防雷电路设计。

※受光指示、OK指示、瞄准镜、对准电压测试八、主要技术参数:九、接线方法:十、安装与调试:1、安装方式有墙壁安装方式与固定支架安装方式(见说明书);2、按九所示接线连接;3、调试:⑴取下瞄准镜,进行远距离观察;⑵调整上下调整螺钉及水平调整支架,使对面的探测器影像落入瞄准镜中间部位,此时受光器GOOD指示灯应点亮;⑶将万用表笔插入测试孔,再重复⑵的划线部分操作,使测试电压为4V左右为探测器正常工作状态,如调试使测试电压为4、3～4、5时,受光器GOOD指示灯最亮,探测器则处于最佳工作状态。

十一、注意事项:1、投光器与受光器之间不应遮挡物;2、安装支架(与基础)要稳固;3、受光器不能正对太阳;4、外管保持清洁;。

线型光束感烟火灾探测器JTY_HF_C33（普通、防爆型）产品安装使用说明书版本:2.0北京盛世长远科技有限公司2005年12月订货说明1 产品自签订购销合同后，供货周期为一个月。

2 本产品所报价格，不包括运费、运输保险，外地购货的用户可代办托运，费用由需方负担。

运输方式：中铁快运、铁路快件、航空运输等。

3产品分为三种信号输出型：1 x电流型、2 x开关量型、3 x电压型，用户在选用我公司产品时，应考虑配接厂家输入模块的报警及故障参数，以选用相应的输出型探测器。

4本产品保修期为二年。

5定购我公司产品的用户，当产品出现故障、损坏时，公司采取提前发货更换维修的方法。

并根据用户要求代办托运到指定地点。

6如需更多的资料、价格及供货方面的信息请与我公司联系。

目录一、概述 (4)二、特点 (4)三、工作原理与结构特征 (4)四、技术参数 (7)五、安装、布线与调试 (8)1. 安装探测器的环境条件 (8)2. 安装与布线 (9)3. 安装高度及位置说明 (10)4. 安装与调试 (11)六、使用及操作 (12)探测器基本功能的状态指示 (12)探测器灰尘自动补偿功能 (13)七、一般性故障的查询表 (13)八、维护 (13)九、备附件 (14)一、概述JTY-HF-C33型线型光束感烟火灾探测器(以下简称探测器)，内置单片计算机，具备全面的分析判断能力，通过在探测器内部固化的运算程序，可自动完成对外界环境变化的补偿及火警﹑故障的判断，并通过指示声、光和信号输出线给出状态指示。

该探测器设有调试指示功能，调试方法简单、方便。

特别适用于无遮挡空间的高层建筑群，如各类商场、厅堂馆所、古建筑物、大型车间、仓库、隧道、及各种建筑的夹层、闷顶等，凡是在火灾形成前有烟雾出现的场所均可使用本产品。

二、特点接收器设有红、黄指示灯及音响指示，工程调试简便可靠；具有光照自动监测补偿功能，有强的抗日光干扰能力；具有故障自诊断功能；根据现场调试情况自动修正灵敏度，保证探测器的一致性；安装灵活，可安装在复杂建筑墙面或不平行墙壁；多种输出接口，与各厂家报警输入模块配套方便；具有远程积尘清理功能，使用者维护方便。

红外对射使用说明书一、产品种类二、产品特点1、两线制红外接收端接收到发射光束时，输出脉冲信号，光束被遮挡，脉冲信号停止输出；2、三线制红外接收端输出有多种形式：开漏输出或继电器输出（常开或常闭输出）；3、发射距离远，可达15m；4、安装、使用方便，配有安装固件；5、抗干扰能力强。

三、安装、调试及注意事项1.首先确定安装位置，使安装后的红外发射光束能有效遮断目标通道。

2.接通电源: 发射端接通电源后, 红色指示灯直亮，表明红外发射工作正常；接收端接通电源后,接收到发射光束后, 绿色指示灯直亮，表明红外接收工作正常；3.确认发射端与接收端互相对准，(当发射端与接收端对不准或距离太远时接收端的指示灯会不停闪亮, 如对准时该指示灯停止闪亮)。

4.将发射端与接收端的安装托架分别用附着的螺丝固定在墙壁等稳固的物体上。

再将发射端与接收端固定在安装托架上。

红外发射红外接收5. 完成上述过程后, 可以模拟测试；遮断红外发射光束时, 接收端绿色指示灯熄灭，两线制红外停止输出脉冲波形，三线制红外输出状态改变。

6. 三线制红外接收可以根据实际需要调节反应灵敏度（调节灵敏度的拨动开关在三线制红外接收的主板上）；灵敏度级别可在0至15之间调节，拨码开关全都在1234端时，灵敏度级别0为最高；当拨码开关全都都拨到“ON ”端时灵敏度级别15为最低；灵敏度是根据8421 BCD 码来调节的。

灵敏度级别对应的拨码图如下： 如图所示：7. 两线制红外由于是脉冲波形输出，因此主板必须配有相应电路（如下图）；并在MCU 上做出相应的检测程序。

三线制红外输出状态由MCU 来控制和检测，可以根据不同的应用要求改变输出方式。

8、红外发射接线端子示意图：1、电源“-”2、电源“+”9、红外接收接线端子示意图：1、电源“-”2、电源“+”1、漏极输出1、常开（常闭）3、继电器公共端2、电源“-”3、电源“+”2、电源“-”4、电源“+”两线接收三线开漏输出接收继电器输出接收四、技术参数a. 电源电压： DC9V —30V 或AC8V —20V 。

红外对射安装规范篇一：红外对射探测器使用、安装要点红外对射探测器使用、安装要点主动红外入侵探测器（Active Infrared Intrsion Detector）是由发射机与接收机配对组成，发射机发出红外光束，同时接收机接收发射机发出的红外光束。

当发射机发出的红外光束被完全遮断或按给定的百分比部分被遮断时，则接收机因接收不到红外光束即会产生报警信号。

主动红外入侵探测器分类按光束数分类：单光束、双光束、四光束、光束反射型栅式、多光束栅式；按安装环境分类：室内型、室外型；按工作方式分类：调制型、非调制型。

主动红外入侵探测器的探测距离各个品牌都有不同型号，一般会有10米、20米、30米、40米、60米、80米、100米、150米、200米、300米等。

使用实例小超市、便利店客人进出口在进出门口内侧安装一对室内型短距离（≤10米）主动红外入侵探测器，当客人进出时主动红外探测器会发出“报警”信号，该“报警”信号联动叮咚门铃，这样对小超市、便利店的营业员是一个提示，还体现了对客人的迎送之礼，活跃了小超市、便利店的气氛。

窗户入口防范在窗户外侧安装室外型双光束主动红外入侵探测器，一般安装在窗外墙、近窗下沿，该类安装方式比较适合于二楼以上的窗户，以防范爬上来的入侵者，但其安装要求不会影响开窗（指对外开窗，对平移窗和内开窗不会影响。

内侧安装室内型双光束主动红外入侵探测器。

安装在室内窗侧墙面、窗框下沿上方，距窗框下沿80毫米至100毫米效果较好。

但对开窗不要产生影响（指对内开窗，对平移窗和外开窗不会影响）。

用主动红外入侵探测器代替被动红外入侵探测器某计算机机房安装了被动红外入侵探测器后，由于空调间隔启动经常发生误报警，改用主动红外入侵探测器后就消除了误报警现象。

封门：二对双光束主动红外探测器，一对离地150毫米，另一对离地700~800毫米。

封窗：二对双光束主动红外探测器，一对离窗下沿100毫米，另一对离窗下沿600毫米。

红外对射开关安装方法引言红外对射开关是一种常用的电子开关装置，利用红外线传感器检测器件间的红外对射光束是否被阻断来控制电路的通断。

它具有安装简便、操作方便等特点，被广泛应用于自动门、入侵报警系统等领域。

本文将介绍红外对射开关的安装方法。

材料准备在开始安装红外对射开关之前，我们需要准备以下材料：1. 红外对射开关主机：包括发射器（TX）和接收器（RX）两部分。

2. 电源适配器：用于为红外对射开关提供电力。

3. 线缆：用于连接红外对射开关主机和电源适配器。

4. 一台电钻：用于在安装位置打孔。

安装步骤以下是安装红外对射开关的详细步骤：步骤一：确定安装位置首先，我们需要确定红外对射开关主机的安装位置。

通常情况下，发射器和接收器需要相对安装，并且光束之间不能有任何障碍物。

同时，为了保证正常工作，应选择一个不受外界光源干扰的位置。

步骤二：安装发射器1. 使用电钻在确定的位置上打孔，孔的大小要与发射器尺寸相匹配。

2. 将发射器插入孔中，确保其平稳安装。

步骤三：安装接收器1. 在所选择的位置上使用电钻打孔，孔的大小要与接收器尺寸相匹配。

2. 将接收器插入孔中，确保其平稳安装。

步骤四：连接电源适配器1. 将电源适配器插入电源插座。

2. 使用线缆将电源适配器与红外对射开关主机连接。

将正极线连接到主机的正极接口，负极线连接到主机的负极接口。

步骤五：测试安装完成后，进行以下测试以确保红外对射开关正常工作：1. 确保发射器和接收器之间没有障碍物，并且光束完全对射。

2. 按下开关按钮，观察红外对射开关主机的指示灯是否亮起。

3. 在光束之间放置障碍物，观察指示灯是否熄灭。

如果一切正常，红外对射开关已经安装成功。

注意事项在安装红外对射开关时，我们还需要注意以下事项：- 请确保安装位置在操作范围内，以便于使用者触摸开关。

- 定期检查开关的工作状态，确保其正常运行。

- 避免将红外对射开关安装在直射阳光下，以防止光源干扰。

结论通过本文的介绍，我们了解到了红外对射开关的安装步骤和注意事项。

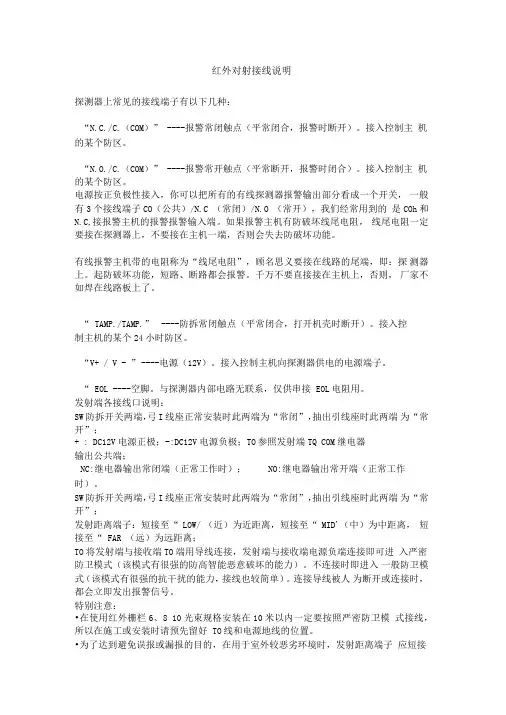

红外对射接线说明探测器上常见的接线端子有以下几种：“N.C./C.（COM）” ----报警常闭触点（平常闭合，报警时断开）。

接入控制主机的某个防区。

“N.O./C.（COM）” ----报警常开触点（平常断开，报警时闭合）。

接入控制主机的某个防区。

电源按正负极性接入，你可以把所有的有线探测器报警输出部分看成一个开关，一般有3个接线端子CO（公共）/N.C （常闭）/N.O （常开），我们经常用到的是COh和N.C,接报警主机的报警报警输入端。

如果报警主机有防破坏线尾电阻，线尾电阻一定要接在探测器上，不要接在主机一端，否则会失去防破坏功能。

有线报警主机带的电阻称为“线尾电阻”，顾名思义要接在线路的尾端，即：探测器上。

起防破坏功能，短路、断路都会报警。

千万不要直接接在主机上，否则，厂家不如焊在线路板上了。

“ TAMP./TAMP.”----防拆常闭触点（平常闭合，打开机壳时断开）。

接入控制主机的某个24小时防区。

“V+ / V - ”----电源（12V）。

接入控制主机向探测器供电的电源端子。

“ EOL ----空脚。

与探测器内部电路无联系，仅供串接EOL电阻用。

发射端各接线口说明：SW防拆开关两端，弓I线座正常安装时此两端为“常闭”，抽出引线座时此两端为“常开”；+ : DC12V电源正极；-:DC12V电源负极；TO参照发射端TQ COM继电器输出公共端；NC:继电器输出常闭端（正常工作时）；NO:继电器输出常开端（正常工作时）。

SW防拆开关两端，弓I线座正常安装时此两端为“常闭”，抽出引线座时此两端为“常开”；发射距离端子：短接至“ LOW/ （近）为近距离，短接至“ MID'（中）为中距离，短接至“ FAR （远）为远距离；TO将发射端与接收端TO端用导线连接，发射端与接收端电源负端连接即可进入严密防卫模式（该模式有很强的防高智能恶意破坏的能力）。

不连接时即进入一般防卫模式（该模式有很强的抗干扰的能力，接线也较简单）。

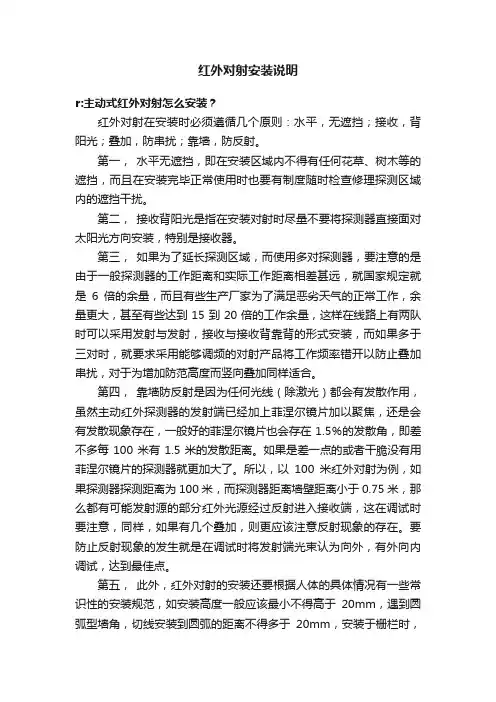

红外对射安装说明r:主动式红外对射怎么安装？红外对射在安装时必须遵循几个原则：水平，无遮挡；接收，背阳光；叠加，防串扰；靠墙，防反射。

第一，水平无遮挡，即在安装区域内不得有任何花草、树木等的遮挡，而且在安装完毕正常使用时也要有制度随时检查修理探测区域内的遮挡干扰。

第二，接收背阳光是指在安装对射时尽量不要将探测器直接面对太阳光方向安装，特别是接收器。

第三，如果为了延长探测区域，而使用多对探测器，要注意的是由于一般探测器的工作距离和实际工作距离相差甚远，就国家规定就是6倍的余量，而且有些生产厂家为了满足恶劣天气的正常工作，余量更大，甚至有些达到15到20倍的工作余量，这样在线路上有两队时可以采用发射与发射，接收与接收背靠背的形式安装，而如果多于三对时，就要求采用能够调频的对射产品将工作频率错开以防止叠加串扰，对于为增加防范高度而竖向叠加同样适合。

第四，靠墙防反射是因为任何光线（除激光）都会有发散作用，虽然主动红外探测器的发射端已经加上菲涅尔镜片加以聚焦，还是会有发散现象存在，一般好的菲涅尔镜片也会存在1.5％的发散角，即差不多每100米有1.5米的发散距离。

如果是差一点的或者干脆没有用菲涅尔镜片的探测器就更加大了。

所以，以100米红外对射为例，如果探测器探测距离为100米，而探测器距离墙壁距离小于0.75米，那么都有可能发射源的部分红外光源经过反射进入接收端，这在调试时要注意，同样，如果有几个叠加，则更应该注意反射现象的存在。

要防止反射现象的发生就是在调试时将发射端光束认为向外，有外向内调试，达到最佳点。

第五，此外，红外对射的安装还要根据人体的具体情况有一些常识性的安装规范，如安装高度一般应该最小不得高于20mm，遇到圆弧型墙角，切线安装到圆弧的距离不得多于20mm，安装于栅栏时，栅栏边缘与探测器的中心距离不得大于20mm等等，都是为了避免外人入侵而假设的人的最小入侵体积都大于20mm而定义的。

控摄像机红外对射探测器的安装方式①支柱式安装：比较流行的支柱有圆形和方形两种，早期比较流行的是圆形截面支柱，现在的情况正好反过来了，方形支柱在工程界越来越流行。

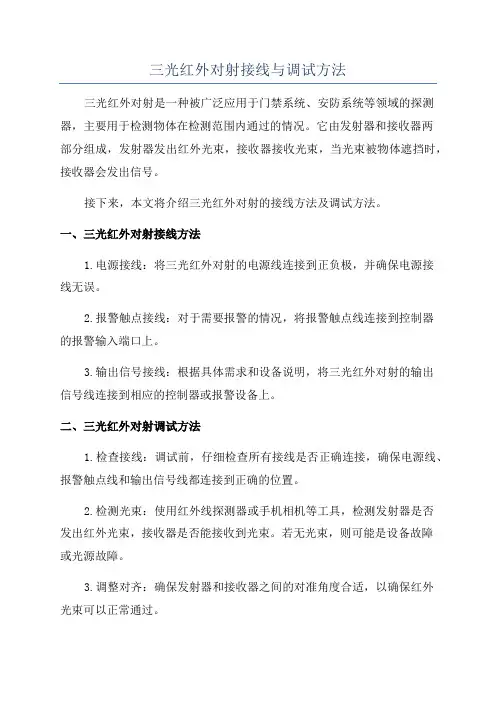

三光红外对射接线与调试方法三光红外对射是一种被广泛应用于门禁系统、安防系统等领域的探测器，主要用于检测物体在检测范围内通过的情况。

它由发射器和接收器两部分组成，发射器发出红外光束，接收器接收光束，当光束被物体遮挡时，接收器会发出信号。

接下来，本文将介绍三光红外对射的接线方法及调试方法。

一、三光红外对射接线方法1.电源接线：将三光红外对射的电源线连接到正负极，并确保电源接线无误。

2.报警触点接线：对于需要报警的情况，将报警触点线连接到控制器的报警输入端口上。

3.输出信号接线：根据具体需求和设备说明，将三光红外对射的输出信号线连接到相应的控制器或报警设备上。

二、三光红外对射调试方法1.检查接线：调试前，仔细检查所有接线是否正确连接，确保电源线、报警触点线和输出信号线都连接到正确的位置。

2.检测光束：使用红外线探测器或手机相机等工具，检测发射器是否发出红外光束，接收器是否能接收到光束。

若无光束，则可能是设备故障或光源故障。

3.调整对齐：确保发射器和接收器之间的对准角度合适，以确保红外光束可以正常通过。

4.调整灵敏度：根据具体需求，调整三光红外对射的灵敏度。

通过调整灵敏度，可以控制对射器对通过物体的大小、速度等参数的检测响应。

5.测试报警功能：如果需要报警功能，可以通过遮挡光束来测试报警是否正常。

确保报警触点接线正确，并使其与控制器连接。

6.定期检修：三光红外对射在使用过程中，还需要定期进行检修和维护，确保其工作状态良好。

检查电源线是否损坏，接收器的接收面是否清洁等。

以上是三光红外对射的接线方法及调试方法的简要介绍。

三光红外对射是一种重要的安防设备，正确的接线和调试可以确保其正常工作，提高门禁系统和安防系统的安全性和可靠性。

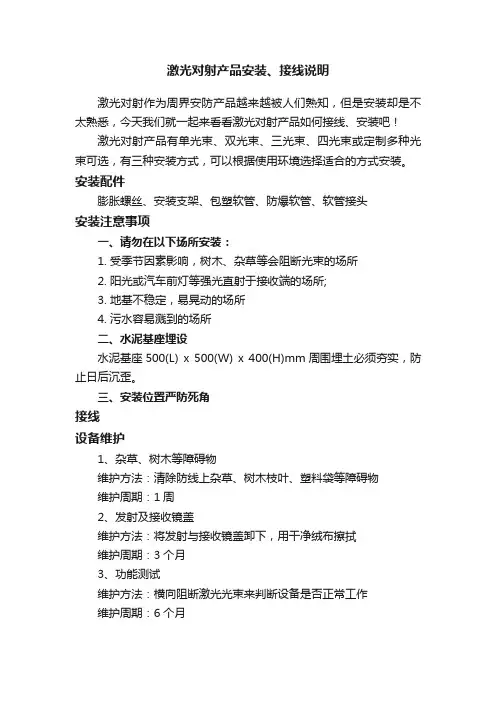

激光对射产品安装、接线说明
激光对射作为周界安防产品越来越被人们熟知，但是安装却是不太熟悉，今天我们就一起来看看激光对射产品如何接线、安装吧！
激光对射产品有单光束、双光束、三光束、四光束或定制多种光束可选，有三种安装方式，可以根据使用环境选择适合的方式安装。

安装配件
膨胀螺丝、安装支架、包塑软管、防爆软管、软管接头
安装注意事项
一、请勿在以下场所安装：
1. 受季节因素影响，树木、杂草等会阻断光束的场所
2. 阳光或汽车前灯等强光直射于接收端的场所;
3. 地基不稳定，易晃动的场所
4. 污水容易溅到的场所
二、水泥基座埋设
水泥基座500(L) x 500(W) x 400(H)mm周围埋土必须夯实，防止日后沉歪。

三、安装位置严防死角
接线
设备维护
1、杂草、树木等障碍物
维护方法：清除防线上杂草、树木枝叶、塑料袋等障碍物
维护周期：1周
2、发射及接收镜盖
维护方法：将发射与接收镜盖卸下，用干净绒布擦拭
维护周期：3个月
3、功能测试
维护方法：横向阻断激光光束来判断设备是否正常工作
维护周期：6个月
4、偏光校正
维护方法：用激光寻的器校正
维护周期：6个月
激光对射作为新一代周界防范产品，有着比红外对射更精准、探测距离长、使用寿命久的优点，也渐渐走进各行各业，安装的问题大可不用过于担心，一般会有厂家派出技术员来安装，后期维护也很方便，只要定期检查相应的项目就可以了~。

红外对射使用说明书一、产品种类：产品型号：ABT-30/40/60/80/100/150产品名称：双光速红外对射产品说明：广泛应用二/三/四光束对射报警器广泛应用在城市安防、小区、工厂、公司、学校、家庭、别墅、仓库、资源、石油、化工、燃气输配等众多领域。

* 室外双光束增益自动调节，适应雨、雾、雪等恶劣天气；* 特殊滤光镜片及电路，抗强光干扰；* 光学镜片、调整更快、更方便、更准确；* 防雷的电路设计型号ABT-2ABT-30 ABT-40 ABT-60 ABT-80 ABT-100警戒距离（室外）20m 30m 40m 60m 80m 100m （室内）60m 90m 120m 180m 240m 300m最大可达距离230m 350m 460m 650m 900m 1100m 光束数2束探测方式2光束同时遮断检知式光源红外线LED感应速度50 ～700 msec警报输出继电器接点输出1C接点容量ACDC30V0.5Amax电源电压DC10.5 ～28 V消耗电流40mAmax 40mAmax40mAmax55mAmax65mAmax65mAmax使用温度范围- 25o C ～55o C外型尺寸参照外型图防拆输出接点输出1b DC30V0. 5 Amax.光轴调整角度180o（±90o）水平光轴调整角度20o（±10o）垂直瞄准器可拆卸式结露、箱对策超声波机构其他附加机能受光指示、OK指示、测试端子材料ABS树脂重量300g（受光器+投光器各）二、产品特点1、两线制红外接收端接收到发射光束时，输出脉冲信号，光束被遮挡，脉冲信号停止输出；2、三线制红外接收端输出有多种形式：开漏输出或继电器输出（常开或常闭输出）；3、发射距离远，可达200M；4、安装、使用方便，配有安装固件；5、抗干扰能力强。

三、安装、调试及注意事项1.首先确定安装位置，使安装后的红外发射光束能有效遮断目标通道。

红外对射使用说明书一、产品种类二、产品特点1、两线制红外接收端接收到发射光束时，输出脉冲信号，光束被遮挡，脉冲信号停止输出；2、三线制红外接收端输出有多种形式：开漏输出或继电器输出（常开或常闭输出）；3、发射距离远，可达15m；4、安装、使用方便，配有安装固件；5、抗干扰能力强。

三、安装、调试及注意事项1.首先确定安装位置，使安装后的红外发射光束能有效遮断目标通道。

2.接通电源: 发射端接通电源后, 红色指示灯直亮，表明红外发射工作正常；接收端接通电源后,接收到发射光束后, 绿色指示灯直亮，表明红外接收工作正常；3.确认发射端与接收端互相对准，(当发射端与接收端对不准或距离太远时接收端的指示灯会不停闪亮, 如对准时该指示灯停止闪亮)。

4.将发射端与接收端的安装托架分别用附着的螺丝固定在墙壁等稳固的物体上。

再将发射端与接收端固定在安装托架上。

红外发射红外接收5. 完成上述过程后, 可以模拟测试；遮断红外发射光束时, 接收端绿色指示灯熄灭，两线制红外停止输出脉冲波形，三线制红外输出状态改变。

6. 三线制红外接收可以根据实际需要调节反应灵敏度（调节灵敏度的拨动开关在三线制红外接收的主板上）；灵敏度级别可在0至15之间调节，拨码开关全都在1234端时，灵敏度级别0为最高；当拨码开关全都都拨到“ON ”端时灵敏度级别15为最低；灵敏度是根据8421 BCD 码来调节的。

灵敏度级别对应的拨码图如下： 如图所示：7. 两线制红外由于是脉冲波形输出，因此主板必须配有相应电路（如下图）；并在MCU 上做出相应的检测程序。

三线制红外输出状态由MCU 来控制和检测，可以根据不同的应用要求改变输出方式。

8、红外发射接线端子示意图：1、电源“-”2、电源“+”9、红外接收接线端子示意图：1、电源“-”2、电源“+”1、漏极输出1、常开（常闭）3、继电器公共端2、电源“-”3、电源“+”2、电源“-”4、电源“+”两线接收三线开漏输出接收继电器输出接收四、技术参数a. 电源电压： DC9V —30V 或AC8V —20V 。

r:主动式红外对射怎么安装？红外对射在安装时必须遵循几个原则：水平，无遮挡；接收，背阳光；叠加，防串扰；靠墙，防反射。

第一，水平无遮挡，即在安装区域内不得有任何花草、树木等的遮挡，而且在安装完毕正常使用时也要有制度随时检查修理探测区域内的遮挡干扰。

第二，接收背阳光是指在安装对射时尽量不要将探测器直接面对太阳光方向安装，特别是接收器。

第三，如果为了延长探测区域，而使用多对探测器，要注意的是由于一般探测器的工作距离和实际工作距离相差甚远，就国家规定就是6倍的余量，而且有些生产厂家为了满足恶劣天气的正常工作，余量更大，甚至有些达到15到20倍的工作余量，这样在线路上有两队时可以采用发射与发射，接收与接收背靠背的形式安装，而如果多于三对时，就要求采用能够调频的对射产品将工作频率错开以防止叠加串扰，对于为增加防范高度而竖向叠加同样适合。

第四，靠墙防反射是因为任何光线（除激光）都会有发散作用，虽然主动红外探测器的发射端已经加上菲涅尔镜片加以聚焦，还是会有发散现象存在，一般好的菲涅尔镜片也会存在1.5％的发散角，即差不多每100米有1.5米的发散距离。

如果是差一点的或者干脆没有用菲涅尔镜片的探测器就更加大了。

所以，以100米红外对射为例，如果探测器探测距离为100米，而探测器距离墙壁距离小于0.75米，那么都有可能发射源的部分红外光源经过反射进入接收端，这在调试时要注意，同样，如果有几个叠加，则更应该注意反射现象的存在。

要防止反射现象的发生就是在调试时将发射端光束认为向外，有外向内调试，达到最佳点。

第五，此外，红外对射的安装还要根据人体的具体情况有一些常识性的安装规范，如安装高度一般应该最小不得高于20mm，遇到圆弧型墙角，切线安装到圆弧的距离不得多于20mm，安装于栅栏时，栅栏边缘与探测器的中心距离不得大于20mm等等，都是为了避免外人入侵而假设的人的最小入侵体积都大于20mm而定义的。

控摄像机初入江湖 (15) 赠送礼物发站内信楼主发表于2009-12-2 17:48:56 只看该作者红外对射探测器的安装方式①支柱式安装：比较流行的支柱有圆形和方形两种，早期比较流行的是圆形截面支柱，现在的情况正好反过来了，方形支柱在工程界越来越流行。

红外线对射操作方法
红外线对射是一种安全、可靠的侦测手段，广泛应用于门禁系统、报警系统等领域。

其操作方法如下：
1. 安装：首先需要安装红外线对射器，在门或者窗户的两侧分别安装一个。

其中一个是发射器，另一个是接收器。

2. 连线：将两个红外线对射器的电源（通常为12VDC电源）和信号线连接好，确保连接正确。

3. 调试：当红外线对射器连接好后，需要进行调试。

打开监控软件或者接收器上的调试开关，将发射器和接收器对准，并且调整他们之间的距离，直到信号强度充分。

4. 固定：将红外线对射器固定在位置上。

使用支架或者胶水将其固定在门框或者窗户上。

5. 完成：完成以上步骤后，如果系统正常，门禁或者报警系统就可以使用红外线对射器侦测门的开关状态，或者侦测是否有人经过。

当出现异常时，报警系统可以及时报警。

需要注意的是，红外线对射器的频率是不可调的，所以它们之间必须相距足够远，
以避免彼此频率干扰。

此外，红外线对射器需要定期进行检测和维护，确保系统的正常运行。

第一章主动红外对射探测器（探头）第一节双光束主动红外探测器一、产品型号规格1、命名规则2、双光束型号规格SAB－20 / 30 / 40 / 60 / 80 / 100室外警戒距离20米/30米/40米/ 60米/80米/100米二、组成及基本工作原理1、双光束主动红外探测器由投光器（T）和受光器（R）两部分组成。

2、由投光器发射出两束红外光，受光器在另一端接收由投光器发出的红外光辐射能量，并经过光电转变为电信号，此电信号经过适当处理后再送往报警控制器电路，如图所示：3、因为红外光为不可见光，所以在投光器和受光器之间构成了一道人眼看不同的封锁线，当有人穿越或阻挡红外光时，受光器输出的电信号会发生变化，从而启动报警控制器发出报警号。

三、各组成部件名称（如图2）五、外形尺寸（如图3）六、探测示意图（如图4）七、产品特点：※自动增益电路（AGC）设计，适应雨、雾、雪等恶劣天气；※采用日本技术菲涅尔螺纹透镜，多重聚焦，抗杂光能力强；※使用进口大功率发射管（金属包装管），光束射程远；※外壳采用PC塑料，韧性好，不变形，抗紫外线穿透能力强；※防雷电路设计。

※受光指示、OK指示、瞄准镜、对准电压测试八、主要技术参数：九、接线方法：十、安装与调试：1、安装方式有墙壁安装方式和固定支架安装方式（见说明书）；2、按九所示接线连接；3、调试：⑴取下瞄准镜，进行远距离观察；⑵调整上下调整螺钉及水平调整支架，使对面的探测器影像落入瞄准镜中间部位，此时受光器GOOD指示灯应点亮；⑶将万用表笔插入测试孔，再重复⑵的划线部分操作，使测试电压为4V左右为探测器正常工作状态，如调试使测试电压为4.3～4.5时，受光器GOOD指示灯最亮，探测器则处于最佳工作状态。

十一、注意事项：1、投光器和受光器之间不应遮挡物；2、安装支架（和基础）要稳固；3、受光器不能正对太阳；4、外管保持清洁；如有侵权请联系告知删除，感谢你们的配合！。

红外对射如何接线安装？上周弱电行业网收到很多朋友的留言，问到关于红外对射相关的问题，本期我们就一起来了解红外对射如何接线？红外线报警系统是由若干个红外线报警器构成的一个整体的防盗系统，红外线防盗报警器分为主动红外报警和被动红外报警，是一种实用的自卫性威慑报警工具。

一、主动红外对射与被动红外对射系统的区别一、主动红外对射主动红外报警器是由发射机和接收机组成，发射机是由电源、发光源和光学系统组成，接收机是由光学系统、光电传感器、放大器、信号处理器等部分组成。

由发射机发射出的红外线经过防范区到达接收机，构成了一条警戒线。

正常情况下，接收机收到的是一个稳定的光信号，当有人入侵该警戒线时，红外光束被遮挡，接收机收到的红外信号发生变化，提取这一变化，经放大和适当处理，控制器发出的报警信号。

一旦有人员或物体挡住了发射器发出的任何相邻两束以上光线超过30ms时，接收器立即输出报警信号，当有小动物或小物体挡住其中一束光线时，报警器不会输出报警信号。

主动红外系统一般用在周界防范，在选择主动红外线报警器时，需要注意以下问题：1、主动红外线报警器受雾影响严重，室外使用时均应选择具有自动增益功能的设备（此类设备当气候变化时灵敏度会自动调节）；另外，所选设备的探测距离实际警戒距离留出 20%以上的余量，以减少气候变化引起系统的误报警。

多雾地区、环境脏乱风沙较大地区的室外不宜使用主动红外入侵测器。

2、在室外使用时一定要选用双光束或3光束主动红外线报警器，以减少动物、落叶等引起系统的误报警。

3、在围墙上、屋顶上或空旷地带使用主动红外入侵报警器时，应选择具有避雷功能的设备。

遇有折墙，且距离又较近时，可选用反射器件，以减少报警器使用数量。

二、被动红外对射被动红外报警器主要是根据外界红外能量的变化来判断是否有人在移动。

人体的红外能量与环境有差别，当人通过探测区域时，报警器收集到的这个不同的红外能量的位置变化，进而通过分析发出报警。

人体都有恒定的体温，一般在 37度左右。
