尺寸链概念及尺寸链计算方法

尺寸链的计算一、尺寸链的基本术语：1.尺寸链——在机器装配或零件加工过程中，由相互连接的尺寸形成封闭的尺寸组，称为尺寸链。

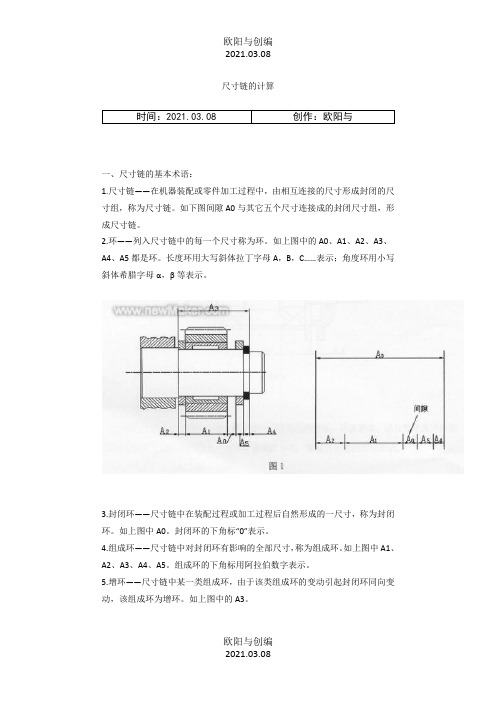

如下图间隙A0与其它五个尺寸连接成的封闭尺寸组，形成尺寸链。

2.环——列入尺寸链中的每一个尺寸称为环。

如上图中的A0、A1、A2、A3、A4、A5都是环。

长度环用大写斜体拉丁字母A，B，C……表示；角度环用小写斜体希腊字母α，β等表示。

3.封闭环——尺寸链中在装配过程或加工过程后自然形成的一尺寸，称为封闭环。

如上图中A0。

封闭环的下角标“0”表示。

4.组成环——尺寸链中对封闭环有影响的全部尺寸，称为组成环。

如上图中A1、A2、A3、A4、A5。

组成环的下角标用阿拉伯数字表示。

5.增环——尺寸链中某一类组成环，由于该类组成环的变动引起封闭环同向变动，该组成环为增环。

如上图中的A3。

6.减环——尺寸链中某一类组成环，由于该类组成环的变动引起封闭环的反向变动，该类组成环为减环。

如上图中的A1、A2、A4、A5。

7.补偿环——尺寸链中预先选定某一组成环，可以通过改变其大小或位置，使封闭环达到规定的要求，该组成环为补偿环。

如下图中的L2。

二、尺寸链的形成为分析与计算尺寸链的方便，通常按尺寸链的几何特征，功能要求，误差性质及环的相互关系与相互位置等不同观点，对尺寸链加以分类，得出尺寸链的不同形式。

1.长度尺寸链与角度尺寸链①长度尺寸链——全部环为长度尺寸的尺寸链，如图1②角度尺寸链——全部环为角度尺寸的尺寸链，如图32.装配尺寸链，零件尺寸链与工艺尺寸链①装配尺寸链——全部组成环为不同零件设计尺寸所形成的尺寸链，如图4②零件尺寸链——全部组成环为同一零件设计尺寸所形成的尺寸链，如图5③工艺尺寸链——全部组成环为同一零件工艺尺寸所形成的尺寸链，如图6。

工艺尺寸指工艺尺寸，定位尺寸与基准尺寸等。

装配尺寸链与零件尺寸链统称为设计尺寸链。

3.基本尺寸链与派生尺寸链①基本尺寸链——全部组成环皆直接影响封闭环的尺寸链，如图7中尺寸链β。

尺寸链的计算时间：2021.03.08 创作：欧阳与一、尺寸链的基本术语：1.尺寸链——在机器装配或零件加工过程中，由相互连接的尺寸形成封闭的尺寸组，称为尺寸链。

如下图间隙A0与其它五个尺寸连接成的封闭尺寸组，形成尺寸链。

2.环——列入尺寸链中的每一个尺寸称为环。

如上图中的A0、A1、A2、A3、A4、A5都是环。

长度环用大写斜体拉丁字母A，B，C……表示；角度环用小写斜体希腊字母α，β等表示。

3.封闭环——尺寸链中在装配过程或加工过程后自然形成的一尺寸，称为封闭环。

如上图中A0。

封闭环的下角标“0”表示。

4.组成环——尺寸链中对封闭环有影响的全部尺寸，称为组成环。

如上图中A1、A2、A3、A4、A5。

组成环的下角标用阿拉伯数字表示。

5.增环——尺寸链中某一类组成环，由于该类组成环的变动引起封闭环同向变动，该组成环为增环。

如上图中的A3。

6.减环——尺寸链中某一类组成环，由于该类组成环的变动引起封闭环的反向变动，该类组成环为减环。

如上图中的A1、A2、A4、A5。

7.补偿环——尺寸链中预先选定某一组成环，可以通过改变其大小或位置，使封闭环达到规定的要求，该组成环为补偿环。

如下图中的L2。

二、尺寸链的形成为分析与计算尺寸链的方便，通常按尺寸链的几何特征，功能要求，误差性质及环的相互关系与相互位置等不同观点，对尺寸链加以分类，得出尺寸链的不同形式。

1.长度尺寸链与角度尺寸链①长度尺寸链——全部环为长度尺寸的尺寸链，如图1 ②角度尺寸链——全部环为角度尺寸的尺寸链，如图32.装配尺寸链，零件尺寸链与工艺尺寸链①装配尺寸链——全部组成环为不同零件设计尺寸所形成的尺寸链，如图4②零件尺寸链——全部组成环为同一零件设计尺寸所形成的尺寸链，如图5③工艺尺寸链——全部组成环为同一零件工艺尺寸所形成的尺寸链，如图6。

工艺尺寸指工艺尺寸，定位尺寸与基准尺寸等。

装配尺寸链与零件尺寸链统称为设计尺寸链。

3.基本尺寸链与派生尺寸链①基本尺寸链——全部组成环皆直接影响封闭环的尺寸链，如图7中尺寸链β。

尺寸链计算一.基本概念尺寸链是一组构成封闭尺寸的组合;尺寸链中的各个尺寸称为环;零件在加工或部件在装配过程中,最后得到的尺寸称为封闭环;组成环又分为增环和减环,当尺寸链中某组成环的尺寸增大时,封闭环的尺寸也随之增大,则该组成环称为增环;反之为减环;补偿环：尺寸链中预先选定的某一组成环,可以通过改变其大小或位置,使封闭环达到规定要求;传递系数ξ：表示各组成环对封闭环影响大小的系数;增环ξ为正值,减环ξ为负值;通常直线尺寸链的传递系数取+1或-1.尺寸链的主要特征：①.尺寸连接的封闭性;②.每个尺寸的变化偏差都会影响某一尺寸的精度;二.尺寸链的分类1.按应用范围分工艺尺寸链：在零件加工过程中,几个相互联系的工艺尺寸形成的封闭链;装配尺寸链：在设计或装配过程中,由几个相关零件的有关尺寸形成的封闭链;2. 按构成尺寸链各环的空间位置分线性尺寸链：各环位于平行线上平面尺寸链：各环位于一个平面或相互平行的平面,各环不平行排列;空间尺寸链：各环位于不平行的平面,需投影到三个座标平面上计算;3.按尺寸链的形式分a)长度尺寸链和角度尺寸链b)装配尺寸链装、零件尺寸链和工艺尺寸链c)基本尺寸链与派生尺寸链基本尺寸链指全部组成环皆直接影响封闭环的尺寸链派生尺寸链指一个尺寸链的封闭环为另一个尺寸链组成环的尺寸链;d)标量尺寸链和矢量尺寸链三. 基本尺寸的计算把每个基本尺寸看成构成尺寸链的各环,验算其封闭环是否符合设计要求;是设计中尺寸链计算时首先应该进行的工作;目前产品生产中经常出现错误的环节,大部分是基本尺寸链错误;特别是测绘设计的产品;由于原机的制造误差,测量系统的误差以及尺寸修约的误差,往往会使测绘设计与原设计产生很大的偏差,所以必须进行基本尺寸链的计算四.解尺寸链的主要方法根据零件尺寸的要求和相关标准确定零件尺寸公差,然后按照解尺寸链的最短途径原理的方法对尺寸公差进行验算和修正;为了提高零件的装配精度,与其有关各零件表面形成的尺寸链环数必须最少;a)极值法完全互换法各组成环的公差之和不得大于封闭环的公差即Σδi≤δN不适合环数很多的尺寸链b)概率法不完全互换法设A表示组成环的算术平均值,σ表示均方根偏差,则一般各环的公差取±3σ;σ＝∑-in AXi/)(c)选配法将尺寸链中组成环的公差放大到经济可行的程度,然后选择合适的零件进行装配;尺寸链计算程序①基本尺寸计算依据产品标准、产品装配图、零件图②公差设计计算可以先按推荐的公差等级标准选取公差值,然后按互换法进行计算调整,决定各组成环的公差与极限偏差;③公差校核计算校核封闭环公差与极限偏差;五.计算举例1.零件尺寸链计算图中38.5,38.5为增环;尺寸链计算①.基本尺寸计算L0＝38.5－15+13+7＝3.5②.尺寸链公差计算按极值法进行验算;查GB1804－m,7的公差为±0.2,38.5的公差为±0.3;根据Σδi≤δN°Σδi＝0.3－－0.09－0.09－0.2＝0.68∴封闭环L0min＝3.5－0.68＝2.82L0max＝3.5＋0.68＝4.18按概率法进行计算8算术平均值A＝0.1＋0.1＋0.2÷3＝0.13σ＝0.1－0.132＋0.1－0.132＋0.2－0.132÷3＝0.047∴40的公差±3ο＝±0.14显然公差缩小了很多;与40相配合的尺寸只须按±0.14考虑即可;反之,在总体尺寸公差相同的情况下,零件精度可以放宽,大大降低制造成本;2轴孔配合的计算可按公差配合关系进行选择3.装配尺寸链计算在低压断路器的设计中,一般按基本尺寸计算,当有装配关系时,均留有一定间隙值, 可以适当地添加如0.2或0.1的公差值,欢迎各位来讨论空间尺寸链的公差计算.总之,尺寸公差计算方法在欧美可能有时采用对称公差进行计算,通过位置度和轮廓度来替代尺寸上的公差,这样能更加可靠.参考GB/5847－1986尺寸链计算算方法。

尺寸链的计算方法尺寸链（Size Chain）是一种用于计算产品尺寸的方法。

它通常应用于制造业中，用于确定产品的尺寸规格和控制尺寸变化的程度。

尺寸链的计算方法通常包括以下几个步骤：1.确定产品的需求和要求：在开始计算尺寸链之前，首先需要明确产品的需求和要求，包括外观和性能等方面。

这包括与客户和设计师沟通，以确保产品尺寸链的计算符合其期望。

2.收集尺寸数据：通过测量和记录产品的关键尺寸数据，包括长度、宽度、高度、深度、直径等。

这些数据将用于计算尺寸链的各个参数。

3. 计算起始尺寸（Baseline）：起始尺寸是指产品的基准尺寸，即在制造过程中不发生任何尺寸变化时的尺寸。

可以根据客户的要求或产品设计文档中的规格来确定起始尺寸。

4.确定各个工序的尺寸变化：对于产品制造过程中涉及尺寸变化的每个工序，需要确定其对产品尺寸的影响程度。

这可以通过实验、模拟或经验来获取相关数据。

例如，在注塑成型过程中，温度、压力和材料流动性等因素都会影响最终产品的尺寸。

5. 计算尺寸链参数：根据各个工序的尺寸变化数据，可以计算出尺寸链的各个参数，包括尺寸链比例（Size Chain Ratio）和尺寸链统计（Size Chain Statistics）等。

尺寸链比例表示每个工序中尺寸变化的幅度与起始尺寸之间的比例关系。

尺寸链统计表示在整个制造过程中尺寸变化的累积情况。

6.分析和优化尺寸链：一旦计算出尺寸链的参数，可以对其进行分析和优化。

通过对尺寸链数据的统计和分析，可以确定影响尺寸变化的主要因素，并采取相应的措施来减小尺寸变化的幅度，提高产品的尺寸一致性和质量稳定性。

7.应用尺寸链于生产控制：尺寸链的计算结果可以应用于产品的生产控制和质量管理中。

例如，在制造过程中可以设置尺寸监测点，对产品进行尺寸测量，并与尺寸链数据进行比较，以确保产品尺寸处于可接受的范围内。

如果发现尺寸偏差过大，可以及时调整制造参数，纠正尺寸偏差，以保证产品质量。

尺寸链（dimension chain）计算是在工程和制造领域中常用的方法，用于计算物体的尺寸或特征之间的关系。

以下是尺寸链计算中常用的四个公式：
1.长度链：长度链用于计算物体的长度或距离之间的关系。

常见的长度链公式如下：
L = L₁ + L₂ + L₃ + … + Ln
其中，L 表示总长度或距离，L₁、L₂、L₃等表示各个部分的长度或距离。

2.半径链：半径链用于计算物体的半径或直径之间的关系。

常见的半径链公式如下：
R = R₁ + R₂ + R₃ + … + Rn
或
D = 2R = 2(R₁ + R₂ + R₃ + … + Rn)
其中，R 表示总半径或直径，R₁、R₂、R₃等表示各个部分的半径或直径。

3.弧长链：弧长链用于计算物体的弧长之间的关系。

通常以角度来度量弧长，常见的弧长链公式如下：
S = S₁ + S₂ + S₃ + … + Sn
其中，S 表示总弧长，S₁、S₂、S₃等表示各个部分的弧长。

4.面积链：面积链用于计算物体的面积之间的关系。

常见的面积链公式如下：
A = A₁ + A₂ + A₃ + … + An
其中，A 表示总面积，A₁、A₂、A₃等表示各个部分的面积。

这些公式表示了尺寸链计算中常见的关系，可用于计算和预测物体的尺寸或特征。

在实际应用中，具体的公式和计算方式可能会根据实际情况和所涉及的几何形状而有所变化。
