水电站工程施工组织设计方案范本.doc 方案主要目标：水电站工程施工组织设计的主要目标是确保施工过程的安全、高效和顺利进行，使工程能够按计划完成，符合相关法规和质量要求。
一、工程概况1.1 工程名称：水电站工程施工组织设计方案1.2 工程地点：（填写具体地点）1.3 主要施工内容：（填写具体主要施工内容）二、施工组织机构2.1 总体组织机构2.1.1 总指挥部2.1.2 监理单位2.1.3 施工单位2.1.4 其他相关单位2.2 组织职责分工2.2.1 总指挥部职责2.2.2 监理单位职责2.2.3 施工单位职责2.2.4 其他相关单位职责三、施工进度计划3.1 总体施工进度计划3.2 施工分阶段进度计划3.3 关键工序和节点计划四、施工方法和工艺4.1 基坑开挖工艺4.2 混凝土施工工艺4.3 钢结构施工工艺4.4 电气安装工艺4.5 设备安装工艺五、施工安全措施5.1 安全管理组织机构5.2 安全管理责任分工5.3 安全教育培训5.4 施工现场安全措施5.5 施工期间的应急预案六、质量控制和验收标准6.1 质量控制组织机构6.2 质量控制计划6.3 质量验收标准6.4 质量抽查和检测方法七、环境保护措施7.1 环境保护组织机构7.2 环境影响评价7.3 施工期间的环境保护措施八、费用预算和物资采购8.1 费用预算8.2 物资采购计划8.3 物资供应和管理九、附件（列出本文档所涉及的附件，如平面图、施工图、合同等）法律名词及注释：1. 法规：指国家或地区制定和颁布的具有法律效力的规章制度，如建筑法、劳动法等。
2. 监理单位：指负责监督和检查施工过程，确保工程质量和安全的专业机构。
3. 施工单位：指承担具体施工的企业或个人。
4. 基坑开挖工艺：指进行土方开挖和基坑支护的施工流程和方法。
5. 混凝土施工工艺：指混凝土配合比设计、浇注和养护的具体方法和流程。
6. 环境影响评价：指对工程施工对环境的影响进行评估和预测，从而采取相应的环保措施，减少对环境的破坏。
(此文档为word格式，下载后您可任意编辑修改！)某水电站施工组织设计第一章工程概况1.1 工程概况1.1.1概况（1）枢纽布置某水电站坝址位于修河某峡谷出口下游约500m，坝址距修水县城14.5km。
枢纽建筑物主要由混凝土坝、土坝、引水发电系统等组成，本标为引水发电系统。
引水发电系统布置于右岸，由引水明渠、发电厂房和尾水渠组成。
引水渠前清库段长718.39m，引水渠长218.95m，渠底宽度35m;厂房布置在冲沟出口，其长度为65.4m、宽度为14m、高度为39.41m，厂房内安装2台单机容量为20MW的贯流式发电机组尾水渠长度590.06m，渠底宽15~56m。
1.1.2 自然条件(1)水文气象修河流域位于亚热带季风气候区，暧湿多雨，气候温和，多年平均气温16.50C，多年平均降雨量1618mm（修水县气象站资料），约一半降雨量集中在4 ~6月。
坝址以上集雨面积为5343km2，多年平均流量为151m3s，洪水多由暴雨形成。
3月份开始涨水，4~7月份为汛期，4个月的水量占全年总水量的65.7%，全年最大洪水多出现在6月份，5月份和7月份次之，洪峰历时一般3~5d。
8月~次年2月份为枯水期，尢以10月~次年1月为最枯时段，。
4个月的水量占全年水量的10.2%。
(2)工程地质线路全长约1625m，由引水明渠，厂房和尾水明渠组成。
引水线路在清库段后，由北280西转向北，经Ⅱ级阶地开挖明渠进入发电厂房，再于Ⅰ、Ⅱ级阶地形成尾水明渠，渠向由北折转为北600东入修河。
1)引水明渠。
位于渡槽以北Ⅱ级阶地，地面高程一般92.00～96.00m，地形平坦。
明渠冲积物厚一般为5～10m，上部主要为粘土、粉质粘土，含少量砾粒、卵粒；下部为砂卵砾石加粘土，厚1.8～3.9m，局部仅0.5m。
明渠右侧丘岗地带为残坡积物覆盖，厚一般为2～4m。
下伏基岩为泥质粉砂岩或粉砂质泥岩，基岩面高程83.00～86.00m，强风化下限深度一般为10～15m。
水电站扩建工程施工组织设计一、工程概况本工程是水电站的扩建工程，包括引水渠、水轮机发电装置及辅助设施的施工。
总工期为两年，总投资为5000万元。
二、施工组织结构1.项目经理部：负责整个项目的统筹和协调，包括施工进度、质量控制、安全监管等工作。
2.施工分包单位：根据招标结果确定的承包单位，分别负责不同施工任务。
3.监理单位：负责对工程施工进行监督、检查和验收，确保工程符合设计要求和质量标准。
4.专业团队：包括土建、机电、水工等专业人员，负责施工中的具体工作。
三、施工工序及施工方法1.土地平整和场地准备：清理现场垃圾、平整场地、设置施工标志等，采用机械设备进行作业。
2.引水渠施工：按照设计要求进行挖土开挖、支护、土方回填等工程，采用机械挖掘作业。
3.水轮机发电装置施工：先进行基础混凝土浇筑，然后进行水轮机设备安装、出水管道和发电机组等设施的建设。
4.辅助设施建设：包括变电站、控制系统、监测系统等建设，按照设计要求和施工图纸进行施工，采用机械设备进行作业。
5.工程验收及交付：根据监理单位要求进行工程验收，确认工程质量合格后进行交付。
四、安全管理措施1.严格执行安全操作规程：工程施工中，要管理、检查和督促工人按照操作规程进行安全作业。
2.安全设施设置：设置安全警示标志，并配备必要的安全设施，如护栏、安全网等，保障施工人员的安全。
3.安全教育和培训：对施工人员进行安全教育和培训，提高安全意识和技能，加强施工现场的安全管理。
4.安全检查和记录：定期进行安全检查，并做好相应记录，及时发现和解决安全隐患。
五、质量管理措施1.严格按照设计要求进行施工：施工过程中，严格按照设计图纸和施工规范进行施工，确保工程质量。
2.精细管理和施工质量控制：利用现代化施工技术和设备，对施工过程进行全程、全方位的质量控制。
3.质量检查和验收：按照规定程序进行质量检查和验收，及时发现和解决质量问题。
4.质量记录和报告：对施工过程中的质量问题进行记录和上报，保证质量问题得到及时处理。

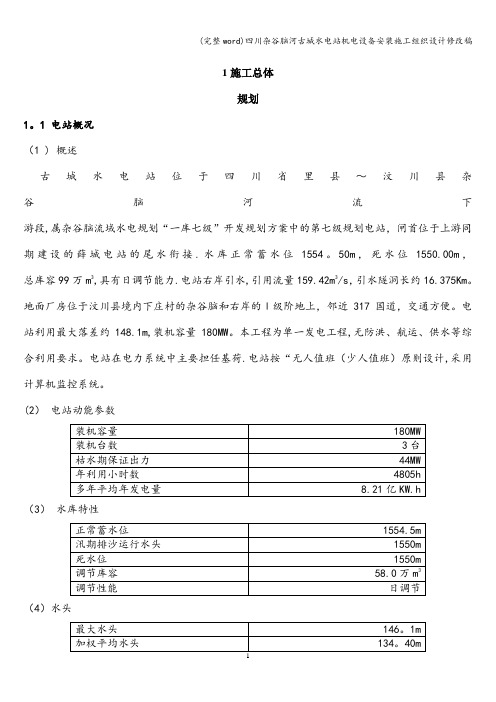

1施工总体规划1。
1 电站概况（1 ) 概述古城水电站位于四川省里县～汶川县杂谷脑河流下游段,属杂谷脑流域水电规划“一库七级”开发规划方案中的第七级规划电站，闸首位于上游同期建设的薛城电站的尾水衔接.水库正常蓄水位1554。
50m，死水位1550.00m，总库容99万m3,具有日调节能力.电站右岸引水,引用流量159.42m3/s，引水隧洞长约16.375Km。
地面厂房位于汶川县境内下庄村的杂谷脑和右岸的Ι级阶地上，邻近317国道，交通方便。
电站利用最大落差约148.1m,装机容量180MW。
本工程为单一发电工程,无防洪、航运、供水等综合利用要求。
电站在电力系统中主要担任基荷.电站按“无人值班（少人值班）原则设计,采用计算机监控系统。
(2）电站动能参数（3）水库特性（4）水头（5) 尾水位1。
2 本工程包含的安装工程项目（1）施工临时工程 1项（2）水轮发电机组及附属设备（含调速系统设备等)安装工程 3台套（3）油、气、水、水力测量、消防供水系统安装工程全套（4）起重机设备安装工程 2台套（5）通风、空调系统安装工程全套（6）发电机电压配电装置、共箱母线及发电机中性点设备安装全套（7）220KV电力变压器、220KV GIS和220KV出线设备安装工程全套（8）厂用电系统、电力电缆及桥架和防火封堵安装全套（9）厂房照明系统安装工程全套（10）厂区防雷、接地系统安装工程全套（11）大坝电气设备（包括柴油发电机、变压器、配电盘、电力电缆、桥架、防火封堵等）、照明和防雷接地工程等全套（12）电气二次设备（含计算机监控系统）安装工程全套（13）机组及所有电气设备调试、试运行 3台套（14）通信系统安装工程全套1.3机电安装工程施工总体规划1.3.1工程进度计划:工程中标人进场时间为：监理人应在2006年1月15日发出开工通知。
承包人应在接到开工通知后及时调遣人员和调配施工设备、材料进入工地。
并从开工日起按签定协议书时商定的进度计划进行施工准备。
四川杂谷脑河薛城水电站引水隧洞工程引水隧洞（8+008.00～10+153.00m）段（合同编号：ZGN/XC/CⅤ）投标文件施工组织设计投标单位：广东水电二局股份有限公司二○○五年一月目录第一章综合说明 (1)1.1工程概况 (1)1.2合同项目和工作范围 (6)1.3主要工程量 (8)1.4编制原则 (10)1.5编制依据 (10)1.6施工组织原则和指导思想 (11)1.7工程施工进度、质量与安全、文明施工目标 (12)1.8总体施工程序及施工方案简介 (13)1.9施工难点与重点的解决办法 (15)1.10施工技术保证措施 (16)第二章组织机构及劳动力安排 (17)2.1 施工组织原则 (17)2.2 施工组织说明 (17)2.3 施工组织机构 (18)2.4 劳动力组织 (20)2.5 劳动力计划 (21)第三章施工工厂及施工总布置 (22)3.1 施工布置依据及布置原则 (22)3.2 布置内容 (22)3.3 施工交通运输 (23)3.4 施工工厂设施 (25)3.5 施工生产及生活设施 (29)3.6 砂石骨料 (32)3.7 混凝土拌和系统 (33)3.8 弃渣场布置 (33)3.9 完工清场及撤离 (33)第四章施工总进度计划 (35)4.1 编制的依据和原则 (35)4.2 施工总进度计划说明 (36)4.3 关键线路 (38)4.4 施工强度指标 (38)第五章工期保证措施 (40)5.1 组织管理保证 (40)5.2 资源保证 (40)5.3 施工技术保证 (41)5.4 计划控制保证 (42)5.5 质量、安全保证 (43)5.6 施工协调措施保证 (44)第六章土石方明挖 (46)6.1 工程概述 (46)6.2 施工道路布置 (46)6.3 开挖规划 (46)6.4 开挖施工程序和施工方法 (46)6.5 质量保证措施 (49)6.6 安全保证措施 (50)第七章隧洞开挖及支护 (51)7.1施工特性概述 (51)7.2施工布置 (52)7.3隧洞开挖程序和开挖方法 (53)7.4爆破设计 (55)7.5隧洞临时支护设计 (56)7.6支护施工 (57)7.7不良地质洞段开挖措施 (61)7.8施工质量保证及安全措施 (62)第八章混凝土浇筑施工 (64)8.1概述 (64)8.2施工方法简述 (64)8.3混凝土浇筑施工工序 (65)8.4 施工支洞封堵混凝土施工 (68)8.5 集石坑混凝土施工 (68)8.6 施工缝处理和伸缩缝施工 (68)8.7 混凝土面的修整 (69)8.8 混凝土养护 (69)8.9 钢筋工程 (69)8.10 止水施工 (71)8.11 混凝土的冬季施工 (71)8.12 混凝土雨季施工 (72)8.13 质量保证措施 (73)第九章砌石工程施工 (75)9.1概述 (75)9.2 材料的选用 (75)9.3 浆砌石施工方法 (76)9.4 养护 (77)9.5 水泥砂浆勾缝 (77)9.6 干砌石体砌筑 (77)第十章灌浆工程施工 (79)10.1 概述 (79)10.2 施工布置 (79)10.3 施工程序 (79)10.4 施工工艺 (79)10.5 钻孔 (80)10.6 灌浆试验 (80)10.7 抬动变形观测 (81)10.8 制浆 (81)10.9 灌浆 (82)10.10灌浆质量检查 (84)10.11 引用标准和规程规范 (88)10.12 灌浆质量控制 (88)10.13 施工安全保证措施 (89)第十一章钢结构制安及闸门安装 (90)11.1工作内容 (90)11.2工作范围 (90)11.3采购与制造 (90)11.4防腐 (90)11.5 涂装材料 (91)11.6 涂装施工 (91)11.7埋件安装 (92)11.8 门叶安装 (93)11.9闸门安装 (94)11.10质量检查和验收 (94)第十二章工程质量控制措施 (96)12.1 质量保证计划大纲 (96)12.2质量管理组织机构及管理职责 (99)12.3质量控制流程 (105)12.4质量控制措施 (106)12.5现场试验室设置 (117)12.6质量管理及检验标准 (118)12.7质量事故的处理 (119)12.8工程验收交付 (120)第十三章保证施工安全的技术及组织措施 (126)13.1本工程的安全目标 (126)13.2安全管理组织机构及主要职责 (126)13.3安全管理制度及办法 (133)13.4安全组织措施 (144)13.5文明施工目标、组织机构 (150)第十四章环境保护及水土保持措施 (158)14.1 概述 (158)14.2 防止水土流失和废料处理 (158)14.3 防止和减轻水、大气污染 (159)14.4 保护绿色植被 (160)14.5土地资源保护 (161)14.6 现有公用设施的保护 (161)14.7 野生动物保护 (161)14.8 古建筑保护 (161)第十五章文明工地创建措施 (163)第十六章施工机械设备配置 (165)16.1主要施工机械设备配置 (165)第十七章保证317国道安全畅通方及措施 (167)17.1 场内外交通概述 (167)17.2保证317国道安全畅通方及措施 (167)第十八章附图目录 (169)第一章综合说明1.1工程概况1.1.1概述薛城水电站位于阿坝藏族羌族自治州理县境内的杂谷脑河上。
水电站厂房机电安装施工组织设计预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制保康寺坪水电站厂房机电安装施工组织设计编制：审核：批准：葛洲坝集团第七工程有限公司寺坪水电站施工项目部二零零六年二月十五日第一章工程概述1.1 工程简述寺坪水电站位于湖北省保康县寺坪镇肖家湾（粉清河段），为引水或电站，厂房内安装2台混流或水轮发电机组。
单机容量30MW，电站总装机容量为60MW。
电站设计利用小时3987H （远期），年发电量为1.792亿KWh（远期）发电机额定电压10.5KW，出线电压等级为110KV，出线一回，接入保康县黄土坪变电所，线路长35KM，电站采用2机1变扩大单元接线。
1.2电站厂房布置主要数据厂房为地面长41.5米主厂房净宽15.3米安装间长16.1米厂房桥机顶高程257.5米水轮机层地面高程235.55米水轮机导叶中心高程233.0米蝶阀室高程229.55米尾水管底板高程225.86米1.3施工组织设计编写的依据和原则1.3.1施工组织设计编写的依据（1）寺坪水电站机电设备安装的招标文件（2）有关设计图纸及厂家资料文字说明（3）与本工程有关的规程，规范及技术标准（4）我公司近年来在省内外各型水电站施工安装的经验和我公司的实际情况1.32施工组织设计编写的原则（1）保证机组安装质量的原则（2）保证文明施工安全生产的原则（3）保证本工程安装工期的原则（4）保证节约原材料的原则（5）符合国家环保的原则1.4 主要工程范围和工程内容1.41 主要工程范围（1）所有安装设备的仓库或堆放场的卸货，验收，保管，维护现场二次运输。
吊装，安装，调整，试验及系统调试。
（2）提交有关安装记录，试验报告，竣工验收文件，图纸和影像资料等。
完成与土建项目承包人之间的协调，接受业主和监理单位的监督。
（3）完成有关埋件制作，构件支架的制作，所有埋件的预埋工作，完成部分零部件，材料的采购工作（4）参加业主，监理部门组织的星期例会。
水电站机电设备安装工程施工组织设计范文水电站机电设备安装工程施工组织设计范文云南省云县大寨河三级水电站机电设备安装工程施工组织设计编写:审核:批准:云南省开远电力修造公司大寨河三级站机电项目部1月目录一、编制依据................................... 错误!未定义书签。
二、编制说明................................... 错误!未定义书签。
三、工程概况.................................... 错误!未定义书签。
四、工程内容及施工特点 (3)4.1施工内容及工程量 (3)4.2工程特点及施工条件 (4)五、工程施工工期 (6)六、组织措施 (6)6.1现场组机构 (6)6.2各级人员职责 (8)6.3拟投入施工技术人员 (11)6.4本工程拟投入施工设备、仪器、工具 (13)6.5施工准备 (15)七、技术方案 (16)7.1水轮发电机组施工方案 (16)7.2发电机安装施工方案 (24)7.3水轮发电机总装施工方案 (29)7.4调速系统安装 (32)7.5水轮机进水蝴蝶阀安装 (36)7.6水力机械辅助设备及管道工程施工方案 (38)7．7厂内桥式起重机安装方案 (47)7．8电气设备施工方案 (53)7．9照明工程施工方案 (75)7．10电缆施工方案 (79)八、质量目标及控制措施 (80)8.1质量目标 (80)8．2质量组织措施 (81)8．3质量管理措施 (81)九、环境、安全目标及控制措施 (81)9．1工程项目环保理措施 (81)9．2安全目标及控制措施 (82)9．3安全施工的保障措施 (85)十、技术管理措施 (87)十一、文明施工措施 (88)十二、施工进度计划 (88)12．1各项工作计划安装时间表 (88)12．2施工进度计划表 (89)12．3主要机电设备供货时间 (90)12．4本合同主要节点工期 (91)12．5本合同部分工程工期计划详细安排 (92)12．6进度计划保证措施 (97)12．7工期影响因素及预防措施 (97)十三、与招标工程相同及以上电压等级的输变电工程施工业绩 (99) 机组安装进度计划横道图 (100)一、编制依据1.水力发电机组安装技术规范(GB8564-88)、与本工程施工有关的规程、规范和技术标准;2.水利水电基本建设工程单元工程质量等级评定标准(SDJ249.3-88);3.有关设计图纸和文字说明及设备安装技术条件;4．本公司综合管理手册、程序文件及作业指导书、公司的施工水平和类似工程的施工经验;4.本项目施工现场实际情况、施工环境和自然条件5.施工组织设计规范;6.招标文件和招标补充文件。
1施工总体规划1.1 电站概况(1 ) 概述古城水电站位于四川省里县~汶川县杂谷脑河流下游段，属杂谷脑流域水电规划“一库七级”开发规划方案中的第七级规划电站，闸首位于上游同期建设的薛城电站的尾水衔接。
水库正常蓄水位1554.50m，死水位1550.00m，总库容99万m3，具有日调节能力。
电站右岸引水，引用流量159.42m3/s，引水隧洞长约16.375Km。
地面厂房位于汶川县境内下庄村的杂谷脑和右岸的Ι级阶地上，邻近317国道，交通方便。
电站利用最大落差约148.1m，装机容量180MW。
本工程为单一发电工程，无防洪、航运、供水等综合利用要求。
电站在电力系统中主要担任基荷。
电站按“无人值班（少人值班）原则设计，采用计算机监控系统。
（1）施工临时工程1项（2）水轮发电机组及附属设备（含调速系统设备等）安装工程3台套（3）油、气、水、水力测量、消防供水系统安装工程全套（4）起重机设备安装工程2台套（5）通风、空调系统安装工程全套（6）发电机电压配电装置、共箱母线及发电机中性点设备安装全套（7）220KV电力变压器、220KV GIS和220KV出线设备安装工程全套（8） 厂用电系统、电力电缆及桥架和防火封堵安装 全套（9） 厂房照明系统安装工程 全套（10）厂区防雷、接地系统安装工程 全套（11）大坝电气设备（包括柴油发电机、变压器、配电盘、电力电缆、桥架、防火封堵等）、照明和防雷接地工程等 全套（12）电气二次设备（含计算机监控系统）安装工程 全套（13）机组及所有电气设备调试、试运行 3台套（14）通信系统安装工程 全套1.3机电安装工程施工总体规划1.3.1工程进度计划：工程中标人进场时间为：监理人应在2006年1月15日发出开工通知。
承包人应在接到开工通知后及时调遣人员和调配施工设备、材料进入工地。
并从开工日起按签定协议书时商定的进度计划进行施工准备。
（1） 安装进场时间：2006年4月29日；（2） 厂房基础混泥土开始浇注时间： 2006年8月8日；（3） 机组埋件开始安装时间：2006年8月8日；（4） 提交桥机轨道安装工作面时间：2007年4月25日；（5） 提交安装间工作面时间：2006年2月15日；（6） 提交第一台机组安装工作面时间：2006年6月1日；（7） 第一台机组发电日期：2007年11月30日；（8） 第二台机组发电日期：2008年1月30日；（9） 第三台机组发电日期：2008年3月30日。
1.3.2施工组织及劳力安排为在计划工期内完成机电设备安装任务，实行有效地组织和管理，组建机电安装工程项目经理部，经理部以精干和高效为原则，从本单位中挑选思想作风好，技术业务水平高、机电安装经验丰富的人员组成强有力的管理机构。
并挑选业务素质高，吃苦耐劳、能打硬仗的职工组成施工队伍，从人员组织上保证本工程招标文件各项目标顺利实现。
经理部实行项目经理负责制。
设项目经理1人，副经理1人，总工程师1人。
经理部设3个部室，7个生产单位，1个综合办公室，综合办公室负责整个项目的后勤保证工作，管理如卫生室，食堂等。
(1)项目经理部组织机构图项目经理 副经理 总工程师 电电水发辅综综合办公室 生产指挥部 质量安全部 计划财务部综古城水电站机电安装工程项目部组织机构图(2)施工人员的配备根据合同项目的施工任务和计划安排，投入本工程项目的施工人员总计约140人。
其中生产工人85人，工程技术人员20人，其余为工程、行政管理、辅助生产及后勤服务人员。
施工人员将根据计划安排和工程任务的需要陆续进场。
按招标文件要求，合同签署后，将派遣工程项目部经理、总工程师、专业人员及生产业务骨干进场，进行临建及施工准备工作，尽快形成施工能力，并及时配合一期混凝土埋设件的安装工作。
1.3.3关于施工计划的安排(1)招标文件对工程进度计划的要求，三台机组的发电并网日期分别为：第一台机组2007年11月30日并网发电；第二台机组2008年1月30日并网发电；第三台机组2008年11月30日并网发电。
为实现这一目的，合同签署后承包人在2006年4月29日组织有关人员及时进场，进行临建工程和施工准备工作。
主要是对施工现场、设计和施工情况等作进一步地了解，抓紧临时工程的具体施工和施工组织设计的编制。
抓紧库房及职工宿舍等修建，尽快形成永久设备的接收能力和施工能力，以便及时接收到货设备和配合土建施工一期混凝土的预埋工作。
(2)水力机械辅助设备的安装视设备到货和土建移交工作面的情况，具备条件立即进行安装，并注重单元系统的形成与完善，如排水系统、气系统等。
(3)一期混凝土中的机械、电气管路和设备基础等，提前备料和制作完毕，以不影响土建施工为原则。
1.3.4关于临时设施的规划临时设施主要是设备及材料仓库、露天堆放场、职工宿舍、食堂、办公室和施工作业场以及风、水、电、通讯等设施。
均在业主指定的区域内进行规划和建设。
按招标文件的总体要求所安排的施工进度计划，施工人员的高峰主要集中在2006年12月至2007年11月。
因此房屋建设均可以本着经济适用、从简的原则进行修建。
并充分利用业主指定的区域面积，个别不足部分的住房，可在临近租用民房作为调剂和短期补充。
施工及生活用电电源由发包人提供，我们将从业主提供的施工电源点引接，经变压后分别引至主厂房各层和副厂房。
库房、生活区域电源从业主在临建区域内提供的电源点引接，经变压后接至各用电部位。
施工场地的用水从土建施工单位取用。
生活区和库房的生活和消防用水在临建区内打井取用，或根据实际情况采用其他方式，生活用水经消毒后使用，消防水管路上设加压泵以保证消防水压力满足消防要求。
施工用风采用2台0.9m3的移动式空压机。
内部通讯采用2台10门程控电话交换机和两部程控电话。
2施工总平面布置2.1施工道路及停车场除业主提供的施工公路外，修建设备库、生活区与公路连接段的路面，生活区和设备库内道路路面硬化，以及办公室前空地地面的硬化，载重汽车、汽车吊等的停放在设备库内作业室前的空地，小车停放在办公室前的空地上。
2.2 施工及生活区用电1、厂房施工用电考虑在厂房指定的10KV电源引接点，设置一台630KVA的施工变压器，在变压器高压侧装置跌落开关一组、避雷器一组、计量表一只，另外配1台400KW 的柴油发电机作为事故备用电源。
在厂房内设置配电盘6面，其中主厂房4面，副厂房2面。
2、设备库、生活区用电，考虑设配电柜2面，315KVA 施工变压器一台，在变压器高压侧装置跌落开关一组、避雷器一组、计量表一只。
设备库、生活区用电从业主所提供10KV 电源点引接。
3、动力用电采用3*120mm 2的铜芯电缆，长度为1500m ，照明铜芯电线为25mm 2，长度为1000m ； 10mm 2铜芯电线，长度为1000m ； 4mm 2铜芯电线，长度为1000m 。
生活区及设备库配电示意图：厂房施工配电示意图2.3 施工、生活区用水1、生活区、仓库区用水设置一个供水塔，并将供水塔隔离成生活用水和消防用水两区，在消防管路上设置一台加压泵，生活用水塔上设置水处理设备。
各类输水管道约1500m ，法兰、水龙头约50套，消防栓12只。
2、供水示意图：2.4 施工用风施工用气配置2台移动式空压机，容量为0.9m 3；软的通风管300m 。
2.5施工通讯为满足施工生产和对外联系，配置程10门程控交换机2部，办公自动化设备1套，对讲机十对。
设备库房 生活区取水源点 生活用水消防用水3质量、安全、环保、文明施工及施工协调3.1保证工程质量的措施3.1.1我局已取得了GB/T19000：ISO9001：2000版（新版）质量体系认证，项目部将按中国水利水电第五工程局的质量方针进行施工，确保工程质量。
中国水利水电第五工程局的质量方针是：以向顾客提供满意的工程（产品）和服务为宗旨，以人为本，科技创新，严格过程控制，持续改进质量管理体系的有效性，以质量树信誉、拓市场、求效益。
3.1.2本工程的质量保证措施制定的依据是本局的质量体系文件和招标文件中所列的技术规范。
3.1.3质量保证的目标是：坚持“质量第一，预防为主，防治结合”的方针，通过对原材料及施工过程各个环节实行严格的质量控制和监督，高质量地完成所承担的工程项目，确保本标工程的质量等级达到“优良”。
3.1.4质量保证的原则是适应保证体系及其工作程序，并做好以下几项工作：(1)坚持生产日常控制质量的工序管理。
(2)坚持严格的质量检查、监督，防止出现质量事故，注重过程控制。
(3)如果我方中标，我方将制定物资和设备管理办法，坚持对材料、半成品及成品进行检验、试验和验收制度，不合格的坚决不使用。
对成套设备严格按设备存储的要求管理。
(4)严格执行标准、规范、设计的要求。
(5)所有施工人员都要经过上岗前业务培训，特殊工种的工人（如电焊工、电工、无损检测工等），要取得上岗资格后持证上岗。
(6)作好各项原始施工记录，及时整理，汇编。
各项目工程资料，要齐全、完整、真实、正确，上报监理工程师审阅。
3.1.5严格施工过程控制，对工程质量一包到底。
(1)施工前作好对图纸的审核，制定合理、可行的施工方案，进行技术交底。
(2)施工过程中，严格按照有关设计图纸，技术规范和施工规程精心组织，精心施工，实行全过程的质量控制和监督，认真实行自检、互检、抽检制度。
坚持施工技术和质量检查交接认证制度，做到施工质量原始记录资料完整，为工程质量的检查和验收提供真实、可靠的依据。
(3)项目部制定工程项目的质量控制和工程项目质量检验实施细则，明确检验内容、方法、职责权限、质量记录格式、填写质量报表。
整理、汇总质检资料。
(4)加强施工过程中工序间的连续监控。
项目部必须制定连续监控措施，明确目的、范围、方法和质量记录格式，做好详细记录，并汇总、整编成册，为工程验收和质量等级评定做依据。
(5)项目部制定工程项目质量奖罚制度，以增强全体职工的质量意识。
(6)工程竣工交付使用后，我方对工程质量终身负责。
坚持工程质量回访制度，对工程中出现的质量问题，按照合同条件采取切实可行有效的处理措施。
确保工程质量满足合同规定的质量标准。
3.1.6质量管理机构及保证措施。
(1)建立以项目经理为组长，总工程师为副组长的质量管理领导小组，制定本项目的质量管理目标和实施细则。
加强全员质量意识教育，建立质量事故追溯制度，项目部设质安部，负责本项目工程质量的日常管理和检查工作。
施工作业队设质量管理小组，负责本单位所承担施工项目的工程质量管理和检查工作，对各工序进行全过程的质量控制。
形成项目部、作业队、班组三级质量检查的工程质量管理体系。
(2)贯彻“谁施工谁负责施工质量，谁操作谁保证施工质量”的原则。
编制合理可行的施工组织设计和施工质量保证措施，严格按设计图纸和技术规范精心施工，应用统计技术分析工程质量动态，严格过程控制，使施工全过程处于受控状态，形成健全的工程质量施工保证体系。
