斜行电梯

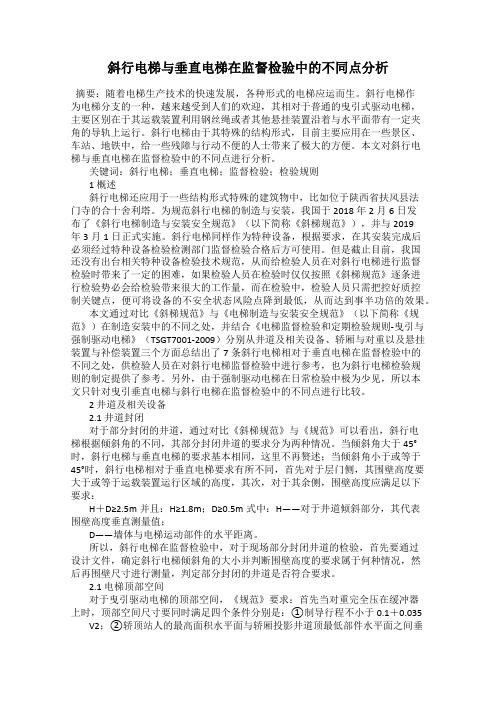

斜行电梯与垂直电梯在监督检验中的不同点分析摘要：随着电梯生产技术的快速发展，各种形式的电梯应运而生。

斜行电梯作为电梯分支的一种，越来越受到人们的欢迎，其相对于普通的曳引式驱动电梯，主要区别在于其运载装置利用钢丝绳或者其他悬挂装置沿着与水平面带有一定夹角的导轨上运行。

斜行电梯由于其特殊的结构形式，目前主要应用在一些景区、车站、地铁中，给一些残障与行动不便的人士带来了极大的方便。

本文对斜行电梯与垂直电梯在监督检验中的不同点进行分析。

关键词：斜行电梯；垂直电梯；监督检验；检验规则1 概述斜行电梯还应用于一些结构形式特殊的建筑物中，比如位于陕西省扶风县法门寺的合十舍利塔。

为规范斜行电梯的制造与安装，我国于2018年2月6日发布了《斜行电梯制造与安装安全规范》（以下简称《斜梯规范》），并与2019年3月1日正式实施。

斜行电梯同样作为特种设备，根据要求，在其安装完成后必须经过特种设备检验检测部门监督检验合格后方可使用。

但是截止目前，我国还没有出台相关特种设备检验技术规范，从而给检验人员在对斜行电梯进行监督检验时带来了一定的困难，如果检验人员在检验时仅仅按照《斜梯规范》逐条进行检验势必会给检验带来很大的工作量，而在检验中，检验人员只需把控好质控制关键点，便可将设备的不安全状态风险点降到最低，从而达到事半功倍的效果。

本文通过对比《斜梯规范》与《电梯制造与安装安全规范》（以下简称《规范》）在制造安装中的不同之处，并结合《电梯监督检验和定期检验规则-曳引与强制驱动电梯》（TSGT7001-2009）分别从井道及相关设备、轿厢与对重以及悬挂装置与补偿装置三个方面总结出了7条斜行电梯相对于垂直电梯在监督检验中的不同之处，供检验人员在对斜行电梯监督检验中进行参考，也为斜行电梯检验规则的制定提供了参考。

另外，由于强制驱动电梯在日常检验中极为少见，所以本文只针对曳引垂直电梯与斜行电梯在监督检验中的不同点进行比较。

2 井道及相关设备2.1 井道封闭对于部分封闭的井道，通过对比《斜梯规范》与《规范》可以看出，斜行电梯根据倾斜角的不同，其部分封闭井道的要求分为两种情况。

附件1《电梯型式试验规则》（TSG T7007-2016）第1号修改单一、正文修改将“国家质量监督检验检疫总局”和“国家质检总局”分别修改为“国家市场监督管理总局”和“市场监管总局”。

二、附件A修改将“玻璃轿门”修改为“玻璃轿门和前置轿门”。

三、附件H修改在附件H中增加附录h，其内容如下：附录h斜行电梯型式试验要求h1 适用范围本附录适用于沿倾斜路径运行的曳引驱动乘客电梯、曳引驱动载货电梯、强制驱动载货电梯(以下统称“斜行电梯”)的型式试验。

h2 引用标准本规则H2（1）～（4）引用标准以及GB/T 35857—2018《斜行电梯制造与安装安全规范》。

h3 名词术语本附录h2引用标准和本规则H3规定的术语。

h4 主要参数和配置的适用原则h4.1 斜行电梯主要参数变化斜行电梯的主要参数变化符合下列之一时，应当重新进行型式试验：(1)见H4.1.1和H4.1.2；(2)倾斜角小于等于45°的单一倾斜角度斜行电梯的倾斜角改变超过15°，或者改变后倾斜角大于45°；(3)倾斜角大于45°的单一倾斜角度斜行电梯的倾斜角改变超过15°，或者改变后倾斜角小于等于45°；(4)多倾斜角度斜行电梯的倾斜角度改变。

h4.2 斜行电梯配置变化斜行电梯配置变化符合下列之一时，应当重新进行型式试验：(1)见H4.2（1）～（5）、（7）～（9）、（12）、（13）；(2)斜行电梯的轿门位置(侧置、前置)改变；(3)斜行电梯的轿厢与承载架（或悬挂架）的连接方式改变；(4)斜行电梯的曳引钢丝绳与运载装置的连接方式（一端、两端）改变；(5)斜行电梯的运载装置运行轨道、护轨、导轨、安全钳夹持部件总数量减少；(6)斜行电梯的限速器类型（钢丝绳驱动的限速器、非钢丝绳驱动的机械式限速器、可编程电子限速器）改变。

h4.3 适用参数范围及配置斜行电梯适用的参数范围和配置见表H-2(不含防爆和液压电梯相关项)和表h-1。

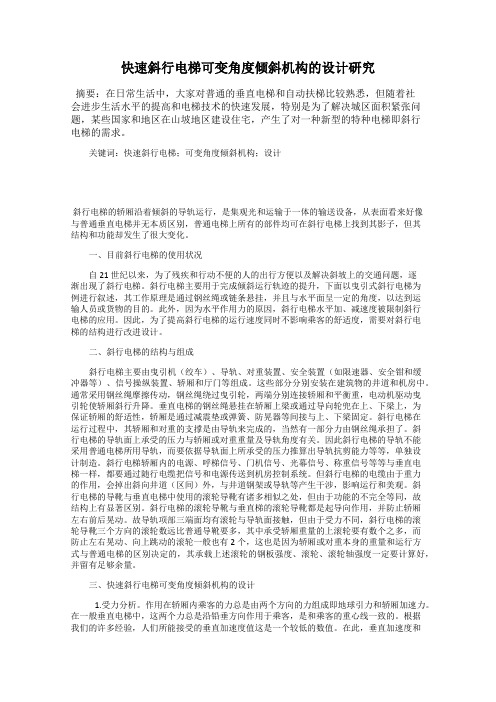

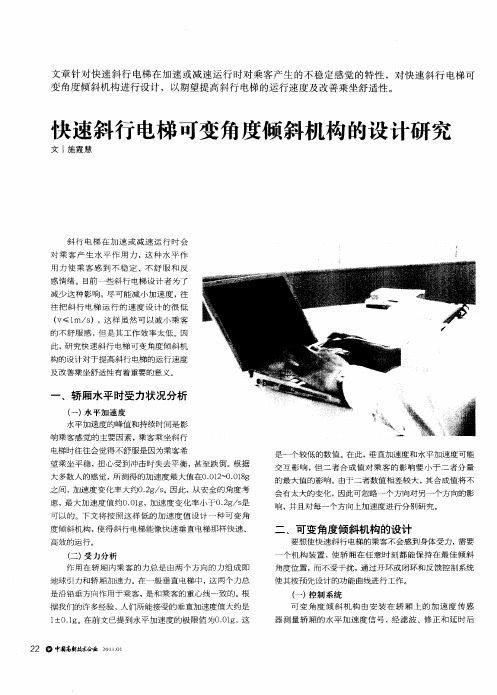

快速斜行电梯可变角度倾斜机构的设计研究摘要：在日常生活中，大家对普通的垂直电梯和自动扶梯比较熟悉，但随着社会进步生活水平的提高和电梯技术的快速发展，特别是为了解决城区面积紧张问题，某些国家和地区在山坡地区建设住宅，产生了对一种新型的特种电梯即斜行电梯的需求。

关键词：快速斜行电梯；可变角度倾斜机构；设计斜行电梯的轿厢沿着倾斜的导轨运行，是集观光和运输于一体的输送设备，从表面看来好像与普通垂直电梯并无本质区别，普通电梯上所有的部件均可在斜行电梯上找到其影子，但其结构和功能却发生了很大变化。

一、目前斜行电梯的使用状况自21 世纪以来，为了残疾和行动不便的人的出行方便以及解决斜坡上的交通问题，逐渐出现了斜行电梯。

斜行电梯主要用于完成倾斜运行轨迹的提升，下面以曳引式斜行电梯为例进行叙述，其工作原理是通过钢丝绳或链条悬挂，并且与水平面呈一定的角度，以达到运输人员或货物的目的。

此外，因为水平作用力的原因，斜行电梯水平加、减速度被限制斜行电梯的应用。

因此，为了提高斜行电梯的运行速度同时不影响乘客的舒适度，需要对斜行电梯的结构进行改进设计。

二、斜行电梯的结构与组成斜行电梯主要由曳引机（绞车）、导轨、对重装置、安全装置（如限速器、安全钳和缓冲器等）、信号操纵装置、轿厢和厅门等组成。

这些部分分别安装在建筑物的井道和机房中。

通常采用钢丝绳摩擦传动，钢丝绳绕过曳引轮，两端分别连接轿厢和平衡重，电动机驱动曳引轮使轿厢斜行升降。

垂直电梯的钢丝绳悬挂在轿厢上梁或通过导向轮兜在上、下梁上，为保证轿厢的舒适性，轿厢是通过减震垫或弹簧、防晃器等间接与上、下梁固定。

斜行电梯在运行过程中，其轿厢和对重的支撑是由导轨来完成的，当然有一部分力由钢丝绳承担了。

斜行电梯的导轨面上承受的压力与轿厢或对重重量及导轨角度有关。

因此斜行电梯的导轨不能采用普通电梯所用导轨，而要依据导轨面上所承受的压力推算出导轨抗剪能力等等，单独设计制造。

斜行电梯轿厢内的电源、呼梯信号、门机信号、光幕信号、称重信号等等与垂直电梯一样，都要通过随行电缆把信号和电源传送到机房控制系统。

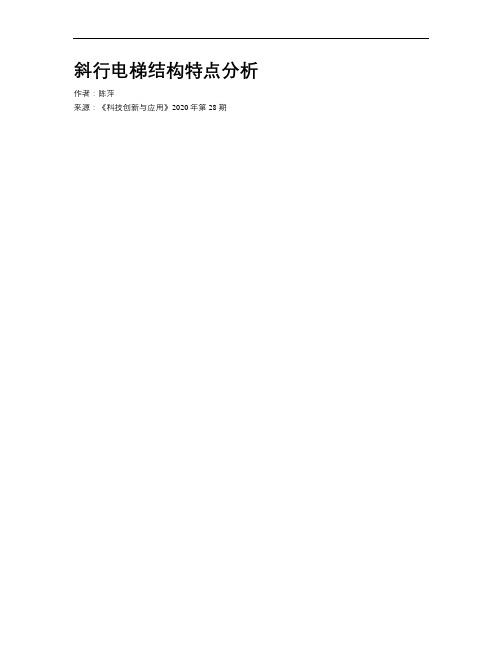

斜行电梯结构特点分析作者：陈萍来源：《科技创新与应用》2020年第28期摘 ;要：随着社会的进步及电梯技术的发展，斜行电梯越来越受到人们的关注，主要应用于商场、车站、山体景区等。

《斜行电梯制造与安装安全规范》发布并实施，以及《电梯监督检验和定期检验——曳引与强制驱动电梯》第3号修改单公布并于2020年1月1日起施行。

斜行电梯与垂直电梯有相同点也有不同点，文章针对不同点对斜行电梯结构进行分析，同时也分析了斜行电梯发展的必要性，对大家理解斜行电梯提供参考。

关键词：斜行电梯;轿厢系统;导向系统;钢丝绳及电缆;控制系统中图分类号：TU857 文献标志码：A ; ; ; ; 文章编号：2095-2945（2020）28-0060-03Abstract： With the progress of society and the development of elevator technology， inclined lifts have attracted more and more attention， mainly used in shopping malls， stations， mountain scenic spots and so on. "Safety Rules for the Construction and Installation of Electric Lifts with Inclined Path" has been issued and implemented， and the Amendment No. 3 of "Regulation for Lift Supervisory Inspection and Periodical Inspection-Traction and Positive Drive Lift" has been published and came into effect on January 1， 2020. There are similarities and differences between inclined lifts and vertical lifts. This paper analyzes the structure of inclined lifts according to different points， and also analyzes the necessity of the development of inclined lifts， which provides a reference for everyone to understand inclined lifts.Keywords： inclined lift; car system; guide system; wire rope and cable; control system斜行电梯是一种新型的特种电梯，旨在设计集安全、便捷、舒适、开阔空间于一体，专用于商场、车站、路桥、景区的理想的斜行运输工具。
