灯知识

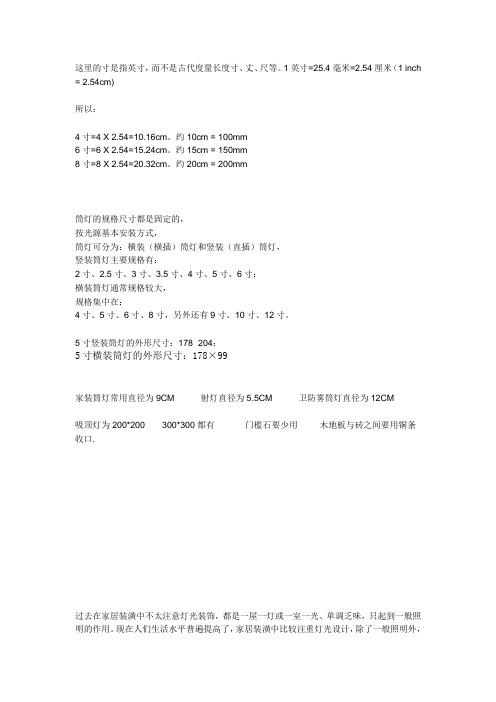

这里的寸是指英寸，而不是古代度量长度寸、丈、尺等。
1英寸=25.4毫米=2.54厘米（1 inch = 2.54cm)所以：4寸=4 X 2.54=10.16cm。
约10cm = 100mm6寸=6 X 2.54=15.24cm。
约15cm = 150mm8寸=8 X 2.54=20.32cm。
约20cm = 200mm筒灯的规格尺寸都是固定的，按光源基本安装方式，筒灯可分为：横装（横插）筒灯和竖装（直插）筒灯，竖装筒灯主要规格有：2寸、2.5寸、3寸、3.5寸、4寸、5寸、6寸；横装筒灯通常规格较大，规格集中在：4寸、5寸、6寸、8寸，另外还有9寸、10寸、12寸。
5寸竖装筒灯的外形尺寸：178×204；5寸横装筒灯的外形尺寸：178×99家装筒灯常用直径为9CM 射灯直径为5.5CM 卫防雾筒灯直径为12CM吸顶灯为200*200 300*300都有门槛石要少用木地板与砖之间要用铜条收口.过去在家居装潢中不太注意灯光装饰，都是一屋一灯或一室一光、单调乏味，只起到一般照明的作用。
现在人们生活水平普遍提高了，家居装潢中比较注重灯光设计，除了一般照明外，主要是利用灯具装饰，有灯光美化居室空间，优化温馨的家庭生活。
为此家居灯饰要根据整体空间进行艺术构思，以确定布局形式，光源类型，灯的样式及配光方式，通过精心设计；使家居灯饰做到客厅明朗化、卧室幽静化、书房目标化、装饰物重点化等等；造成雕刻空间的效果.1、家居灯饰装潢的原则每个家庭文化层次、业余爱好、职业、社交对象、经济实力的不同，故他们的居室装饰与灯饰的选择因实际情况不同而有不同的风格。
但装饰的目的基本一致，即是经济实用，美观大方，操作方便，安全可靠。
为此，在选择、购买灯具和实施灯饰时，需处理好以下几方面关系。
（1）一般照明与局部照明的关系。
人们习惯于一间房间有一般照明用的“主体灯”，多是用吊灯或吸顶灯装在房间的中心位置。
另外根据需要再设置壁灯、台灯、落地灯等作为“辅助灯”，用于局部照明或辅助照明。
筒灯的尺寸与规格以及安装要求
筒灯的尺寸与规格以及安装要求筒灯作为一种常见的照明设备，其尺寸、规格和安装要求是使用者在选择和安装筒灯时需要考虑的重要因素之一、下面将以1200字以上的篇幅详细介绍筒灯的尺寸、规格和安装要求。
一、筒灯的尺寸与规格筒灯一般由筒壳、灯座、光源和配电系统组成。
根据灯的发光方式和安装方式，筒灯可以分为多种类型，如嵌入式筒灯、吸顶式筒灯和插拔式筒灯等。
1. 嵌入式筒灯：嵌入式筒灯一般被安装在吊顶中，使灯具和天花板表面保持平整，整体效果干净整洁。
其尺寸一般为600mm×600mm、300mm×300mm、1200mm×600mm等。
一般来说，筒灯的厚度控制在100mm 以内，以确保灯具与天花板的嵌入不明显。
2. 吸顶式筒灯：吸顶式筒灯是将灯具直接吸附在天花板表面，其尺寸一般较小，一般为300mm×300mm、400mm×400mm等。
3. 插拔式筒灯：插拔式筒灯可以根据需要插入筒壳中，尺寸一般较小，适用于狭小空间的照明需求。
一般来说，插拔式筒灯的尺寸为直径30mm-100mm左右。
筒灯的规格一般根据灯的功率、亮度和色温来确定。
在选择筒灯时，需要根据照明需求和实际使用环境来选择适合的规格。
常见的筒灯规格有3W、5W、7W、9W和12W等，亮度一般以lm为单位进行衡量，常见的亮度规格有300lm、500lm、700lm、900lm等，色温一般有3000K（暖光）、4000K（自然光）和6000K（冷光）等选择。
二、筒灯的安装要求1.安装位置选择：筒灯一般用于室内照明，应根据实际照明需求和使用环境选择合适的安装位置。
在选择安装位置时，需要考虑到灯具的亮度覆盖范围，尽量使照明均匀、无阴影和无眩光。
2.安装高度控制：安装筒灯时需要注意控制灯具的安装高度。
一般来说，嵌入式筒灯离地面的高度一般控制在2.2m-2.8m之间，吸顶式筒灯离地面的高度一般控制在2.6m-3m之间。
灯具技术要求
灯具技术要求（一）灯具分类及使用部位：1.透光膜灯具使用部位：站厅、站台、通道。
2.乳白板灯具使用部位：卫生间、综控室。
3.暗藏灯带使用部位：站台安全门上方、站厅侧墙上方、综控室天花、卫生间天花等。
4.筒灯使用部位：按照设计图纸要求。
（二）规格要求：1.透光膜灯具：(1)规格要求： 300mm和200mm宽，长度详见设计图纸。
(2)光源要求：采用T8型 18W、30W、36W灯管。
色温5000K，显色指数：60≤Ra≤80；(3)镇流器要求：节能型电感镇流器（功率不大于5W）。
(4)灯壳要求：0.5mm厚冷轧钢板，表面使用不低于阿克苏品质标准的粉末进行静电喷涂处理。
2.乳白板灯具：(1)规格要求：长度：1200mm；宽度：200mm。
(2)光源要求： T8型36W灯管。
卫生间：色温3000K, 显色指数：60≤Ra≤80；综控室：色温6500K，显色指数： Ra≥80。
(3)镇流器要求：节能型电感镇流器（功率不大于5W）。
(4)灯壳要求：0.5mm厚冷轧钢板，表面使用不低于阿克苏品质标准的粉末进行静电喷涂处理。
3.暗藏灯带：(1)规格要求：详见设计图纸。
(2)光源要求：T5 14W、28W灯管。
色温5000K, 显色指数：60≤Ra≤80；(3)镇流器要求：高效电子镇流器。
4.筒灯：(1)规格要求：φ101mm（4吋）、φ152mm（6吋）、φ203mm（8吋）。
(2)光源要求：8W、12W、15W等节能横向插拔灯管,色温3000K。
(3)镇流器要求：高效电子镇流器。
5.金卤筒灯：（1）规格要求：φ203mm（8吋）、φ254mm（10吋）（2）光源要求：150W金卤泡、250W金卤泡。
（3）镇流器要求：采用高效电子镇流器组件，功率因数≥0.9。
6．双头射灯：（1）规格要求：组合式光源，嵌入式安装。
（2）光源要求：2×50W，12V。
（3）变压器要求：电子变压器105VA，230V/12V。
筒灯的尺寸与规格以及安装要求
筒灯规格灯具安装2007-12-14 18:34:53 阅读3840 评论2 字号：大中小订阅压铸筒灯一.筒灯的规格参数1.2寸筒灯（Φ70）——Φ90×100H；2.2.5寸筒灯（Φ80）——Φ102×100H；3.3寸筒灯（Φ90）——Φ115×100H；4.3.5寸筒灯（Φ100）——Φ125×100H；5.4寸筒灯（Φ125 ）——Φ145×100H；二.适用光源E27-10W-40Wlight source :E27-10W-40W三.材质锌合金material :zinc民用筒灯一.筒灯的规格参数1.2寸筒灯（Φ70）——Φ90×100H；2.2.5寸筒灯（Φ80）——Φ102×100H；3.3寸筒灯（Φ90）——Φ115×100H；4.3.5寸筒灯（Φ100）——Φ125×100H；5.4寸筒灯（Φ125 ）——Φ145×100H；二.适用光源E27-10W-40Wlight source :E27-10W-40W三.材质铁质material :iron工程筒灯一.筒灯的规格参数1.3寸筒灯（Φ90）——Φ1150×120H；2.3.5寸筒灯（Φ100）——Φ130×140H；3.4寸筒灯（Φ125）——Φ145×150H；4.5寸筒灯（Φ140）——Φ165×175H；5.6寸筒灯（Φ170 ）——Φ195×195H；6.8寸筒灯（Φ210）——Φ235×225H；7.10寸筒灯（Φ260 ）——Φ285×260H；二.适用光源E27-10W-40Wlight source :E27-10W-40W三.材质铁质material :iron小2U节能灯型号：1.YP220V/3W-2U 额定电压220V 功率3W 功率因数0.60 光通量150 灯头型号E27 平均寿命6000h；2.YP220V/5W-2U 额定电压220V 功率5W 功率因数0.60 光通量260 灯头型号E27 平均寿命6000h；3.YP220V/7W-2U 额定电压220V 功率7W 功率因数0.60 光通量350 灯头型号E27 平均寿命6000h；4.YP220V/9W-2U 额定电压220V 功率9W 功率因数0.60 光通量530 灯头型号E27 平均寿命6000h；5.YP220V/11W-2U 额定电压220V 功率11W 功率因数0.60 光通量150 灯头型号E27 平均寿命6000h；大2U节能灯型号：1.YP220V/5W-2US 额定电压220V 功率5W 功率因数0.60 光通量260 灯头型号E27 平均寿命6000h；2.YP220V/7W-2US 额定电压220V 功率7W 功率因数0.60 光通量350 灯头型号E27 平均寿命6000h；3.YP220V/9W-2US 额定电压220V 功率9W 功率因数0.60 光通量530 灯头型号E27 平均寿命6000h；4.YP220V/11W-2US 额定电压220V 功率11W 功率因数0.60 光通量600 灯头型号E27 平均寿命6000h；5.YP220V/13W-2US 额定电压220V 功率13W 功率因数0.60 光通量730 灯头型号E27 平均寿命6000h；6.YP220V/15W-2US 额定电压220V 功率15W 功率因数0.60 光通量840 灯头型号E27 平均寿命6000h；小3U节能灯型号：1.YP220V/7W-3U 额定电压220V 功率7W 功率因数0.60 光通量380 灯头型号E27 平均寿命6000h；2.YP220V/9W-3U 额定电压220V 功率9W 功率因数0.60 光通量500 灯头型号E27 平均寿命6000h；3.YP220V/11W-3U 额定电压220V 功率11W 功率因数0.60 光通量620 灯头型号E27 平均寿命6000h；4.YP220V/13W-3U 额定电压220V 功率13W 功率因数0.60 光通量750 灯头型号E27 平均寿命6000h；5.YP220V/15W-3U 额定电压220V 功率15W 功率因数0.60 光通量870 灯头型号E27 平均寿命6000h；大3U节能灯型号：1.YP220V/22W-3U 额定电压220V 功率22W 功率因数0.60 光通量1210 灯头型号E27 平均寿命6000h；2.YP220V/26W-3U 额定电压220V 功率26W 功率因数0.60 光通量1430 灯头型号E27 平均寿命6000h；3.YP220V/28W-3U 额定电压220V 功率28W 功率因数0.60 光通量1540 灯头型号E27 平均寿命6000h；4.YP220V/30W-3U 额定电压220V 功率30W 功率因数0.60 光通量1650 灯头型号E27 平均寿命6000h；中4U节能灯型号：1.YP220V/45W-4U 额定电压220V 功率45W 功率因数0.60 光通量1210 灯头型号E27 平均寿命6000h；2.YP220V/55W-4U 额定电压220V 功率55W 功率因数0.60 光通量1430 灯头型号E27 平均寿命6000h；3.YP220V/65W-4U 额定电压220V 功率65W 功率因数0.60 光通量1540 灯头型号E27 平均寿命6000h；灯具配套产品灯具安装2007-12-14 18:50:46 阅读101 评论0 字号：大中小订阅普通型1米、1.5米、2米铁、铝合金导轨；高档铝合金导轨；高档铝合金导轨接头；普通型180°、90°导轨接头；双端金卤灯管；单端金卤灯管；灯具系列灯具安装2007-12-14 18:04:03 阅读99 评论0 字号：大中小订阅1.锌合金压铸天花灯系列2.铝合金压铸天花灯系列3.铁材天花灯系列4.射灯系列5.压铸筒灯系列6.民用筒灯系列7.工程筒灯系列8.简易庄筒灯系列9.简易庄横杆灯系列10.工程横杆灯系列11.防雾横杆灯系列12.明装系列13.金卤等系列14.户外及商业照明系列15.反光罩及超市灯系列16.节能灯系列17.配套产品系列电气施工原则方案施工方案2007-12-13 22:32:39 阅读46 评论0 字号：大中小订阅电气施工原则方案electrical constrution plan严格按照防爆技术规范和设计要求进行施工是本项目电气专业施工质量控制的重点。
平常灯具的规格及光通量
08:11 |只看该作者|倒序浏览
T8日光灯
型号
规格
色温
显色指数(Ra)
光通量（lm)
光源尺寸
灯头型号
包装数量
PAK-TLP18W-840
18W
4000K
85
1330
φ25.5×604mm
G13
25
PAK-TLP30W-840
30W
4000K
85
2340
φ25.5×908.8mm
G13
25
PAK-TLP36W-840
光通量（lm)
整灯长(mm)
灯管长(mm)
管径(mm)
包装数量(大包装/热塑包装)
PAK-YP-2U7W-864
7W(E27)
6400K
83
330
118
58
φ12
100
PAK-YP-2U7W-827
7W(E27)
2700K
83
330
118
58
φ12
100
PAK-YP-2U9W-864
9W(E27)
6400K
36W
4000K
85
3250
φ25.5×1213.6mm
G13
25
PAK-TLP18W-865
18W
6500K
85
1260
φ25.5×604mm
G13
25
PAK-TLP30W-865
30W
6500K
85
2300
φ25.5×908.8mm
G13
25
PAK-TLP36W-865
36W
6500K
85
3200
T8日光灯
型号
规格
色温
显色指数(Ra)
光通量（lm)
光源尺寸
灯头型号
包装数量
PAK-TLP18W-840
18W
4000K
85
1330
φ25.5×604mm
G13
25
PAK-TLP30W-840
30W
4000K
85
2340
φ25.5×908.8mm
G13
25
PAK-TLP36W-840
光通量（lm)
整灯长(mm)
灯管长(mm)
管径(mm)
包装数量(大包装/热塑包装)
PAK-YP-2U7W-864
7W(E27)
6400K
83
330
118
58
φ12
100
PAK-YP-2U7W-827
7W(E27)
2700K
83
330
118
58
φ12
100
PAK-YP-2U9W-864
9W(E27)
6400K
36W
4000K
85
3250
φ25.5×1213.6mm
G13
25
PAK-TLP18W-865
18W
6500K
85
1260
φ25.5×604mm
G13
25
PAK-TLP30W-865
30W
6500K
85
2300
φ25.5×908.8mm
G13
25
PAK-TLP36W-865
36W
6500K
85
3200

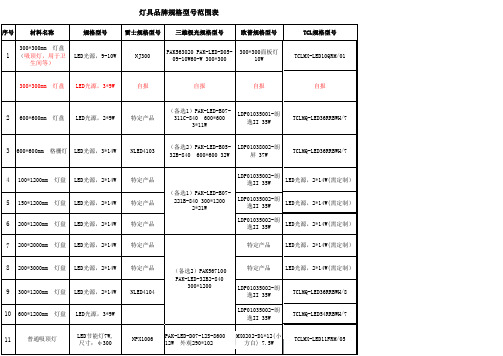

灯具品牌规格型号范围表(附件5)
序号材料名称规格型号雷士规格型号三雄极光规格型号欧普规格型号TCL规格型号1300*300mm 灯盘（吸顶灯，用于卫生间等）LED光源，9-10W NJ300PAK563020 PAK-LED-D05-09-10W60-W 300*300300*300面板灯10WTCLMX-LED10QRM/01 300*300mm 灯盘LED光源，3*9W自报自报自报自报2600*600mm 灯盘LED光源，2*9W特定产品（备选1）PAK-LED-B07-311C-840 600*6003*11WLDP01035001-朗逸II 35WTCLMQ-LED36RRBWH/73600*600mm 格栅灯LED光源，3*14W NLED4103（备选2）PAK-LED-B05-32B-840 600*600 32WLDP01038002-朗屏 37WTCLMQ-LED36RRBWH/74100*1200mm 灯盘LED光源，2*14W特定产品LDP01035002-朗逸II 35WLED光源，2*14W(需定制）5150*1200mm 灯盘LED光源，2*14W特定产品LDP01035002-朗逸II 35WLED光源，2*14W(需定制）6200*1200mm 灯盘LED光源，2*14W特定产品LDP01035002-朗逸II 35WLED光源，2*14W(需定制）7200*2000mm 灯盘LED光源，2*14W特定产品特定产品LED光源，2*14W(需定制）8200*3000mm 灯盘LED光源，2*14W特定产品特定产品LED光源，2*14W(需定制）9300*1200mm 灯盘LED光源，2*14W NLED4104LDP01035002-朗逸II 35WTCLMQ-LED36RRBWH/810600*1200mm 灯盘LED光源，3*9W LDP01035002-朗逸II 35WTCLMQ-LED54RRBWH/711普通吸顶灯LED节能灯7W,尺寸：φ300NPX1006PAK-LED-D07-12S-860012W 外观290*102MX0202-D1*12(小方白) 7.5WTCLMX-LED11FRM/05灯具品牌规格型号范围表（备选1）PAK-LED-B07-221B-840 300*12002*21W（备选2）PAK567100PAK-LED-32B2-840300*1200124寸节能筒灯LED光源，5W NLED9124（备选1）PAK-LED-C103-7W4-65-W LED 4寸7W 开孔：110mm（备选2） PAK-LED-C104-9WD-40-W LED 9W开孔：102mmMTD0700412/01-皓明 14WMTD0700412/12-皓众-8.5WTCLTD-LED072RRX/B2135寸节能筒灯LED光源，5W NLED9125（备选1）PAK-LED-C103-12W54-65-W LED 5寸12W开孔：135（ 备选2）PAK-LED-C104-12WD5-40-W LED 5寸12W 开孔128MTD0700612/01-皓明 18WMTD0700612/13-皓众-13WTCLMD-LED5009RMQWH/0414双头筒灯（所有筒灯需要有柔光面板，不得暴露灯珠）LED光源，2*9W NLED552NSPAK-LED-S603-15WB2-40-W LED 2*6W 开孔：255x130LGS0100520012*5W 双头斗胆灯LED光源，2*9W(需定制）15方形筒灯（所有筒灯需要有柔光面板，不得暴露灯珠）LED光源，2*9W NLED551NSPAK-LED-S603-15WB2-40-W LED 2*6W 开孔：255x130LGS0100520012*5W 双头斗胆灯LED光源，2*9W(需定制）16射灯（可调角度）LED光源，3W NLED1144ND PAK-LED-S106-3WD24-840-W LED3WLTH01005002-灵清-可调-5WLTH01008001-灵昊-8W可调TCLDL-LED03RMWH/02117方形射灯LED光源，3W NLED551NS PAK-LED-S605-3WB1-40-WLED3WLGS0100510011*5W 单头斗胆灯LED光源，3W注：总体原则：全部灯盘边框采用铝合金白色烤漆、除射灯外其他灯具需采用柔光面板，不得外露灯珠。
防水消防应急照明灯规格
防水消防应急照明灯规格
防水消防应急照明灯是一种特殊的照明设备，用于在火灾等紧急情况下提供照明。
它具有防水、防爆、防尘等特点，能够在恶劣的环境下正常工作。
下面我们来了解一下防水消防应急照明灯的规格。
1. 外观尺寸：防水消防应急照明灯的外观尺寸一般为
300mm×200mm×100mm，也有一些型号的尺寸略有不同。
2. 重量：防水消防应急照明灯的重量一般在2kg左右，这样可以方便携带和安装。
3. 光源：防水消防应急照明灯的光源一般采用LED灯，这种灯具有高亮度、低功耗、长寿命等优点，非常适合应急照明。
4. 电池：防水消防应急照明灯的电池一般采用锂电池，这种电池具有高能量密度、长寿命、轻量化等优点，可以满足长时间的应急照明需求。
5. 充电方式：防水消防应急照明灯的充电方式一般有两种，一种是直接插电充电，另一种是通过太阳能板充电，这样可以在没有电源的情况下进行充电。
6. 工作时间：防水消防应急照明灯的工作时间一般在4-6小时左右，这样可以满足短时间的应急照明需求。
7. 防水等级：防水消防应急照明灯的防水等级一般为IP65级别，可以在雨水、水雾等环境下正常工作。
8. 防爆等级：防水消防应急照明灯的防爆等级一般为ExdIICT6级别，可以在易燃易爆的环境下正常工作。
9. 使用环境：防水消防应急照明灯适用于各种恶劣环境，如火灾、地震、水灾等紧急情况下的照明需求。
总之，防水消防应急照明灯是一种非常实用的照明设备，具有防水、防爆、防尘等特点，能够在恶劣的环境下正常工作。
在购买时，需要根据实际需求选择合适的规格和型号，以保证其能够满足应急照明的需求。
铝方通专用灯尺寸间距标准
铝方通专用灯尺寸间距标准一、引言铝方通专用灯作为一种常见的装饰照明灯具，在商业空间、办公场所、家居装修等领域得到了广泛应用。
为了达到理想的照明效果和视觉效果，铝方通专用灯的尺寸和间距标准成为了关键因素。
本文将对铝方通专用灯的尺寸和间距标准进行详细探讨，以便更好地指导实际应用。
二、铝方通专用灯尺寸标准铝方通专用灯的尺寸主要根据安装场所的面积、高度以及所需的照明效果来确定。
通常情况下，铝方通专用灯的尺寸有300mm×300mm、400mm×400mm、500mm×500mm等规格。
在选择时，需要考虑灯具的长度、宽度和高度，以确保其能够适应安装场所的空间和高度要求，同时提供合适的照明效果。
此外，根据照明需求和场所特点，还可以定制不同尺寸的铝方通专用灯。
例如，对于高度较低的吊顶或天花板，可以选择较矮的灯具；对于需要重点照明的区域，可以选择尺寸较大的灯具。
三、铝方通专用灯间距标准铝方通专用灯的间距标准是影响照明效果的重要因素之一。
合理的间距设置能够保证照明均匀、无暗区或过度照明的情况，同时也能提高照明效率。
一般来说，铝方通专用灯的间距应根据场所的面积、高度以及灯具的尺寸来决定。
在商业空间和办公场所等大面积区域，需要适当加大灯具间距，以实现均匀照明。
通常情况下，铝方通专用灯的间距可以在1.5米至3米的范围内根据实际情况进行调整。
此外，在确定间距时还需考虑安装的美观性和安全性。
如果灯具间距过大，可能会影响整体美观度；如果间距过小，则可能增加火灾风险。
因此，在实际应用中，应综合考虑各种因素来确定最佳的灯具间距。
四、实际应用中的注意事项1.在选择铝方通专用灯时，应考虑其与吊顶或天花板的匹配度。
如果灯具尺寸过大或过小，不仅会影响照明效果，还可能破坏吊顶或天花板的整体美观度。
因此，需要根据实际空间尺寸和吊顶风格选择合适的灯具。
2.考虑到安全因素，应选择符合国家及行业标准的合格产品，确保使用的铝方通专用灯具有良好的电气性能和机械性能。
灯具大样图和参数
喷涂户外粉RAL9006，抗盐碱腐蚀处理喷涂颜色与安装表面色彩一致
IP67
220V/
防眩光格栅
配用光源:
光效:
光色:
寿命:
角度:
灯具尺寸:
18W
70lm/w；
3000K
30000h
15*50°
30mm*30mm*1000mm
安装方式:
支架式安装
灯具规格:
备注:
灯具符合标准：GB标准、IEC标准、CIE标准。
防护等级:
配用电源:
控光配件:
外壳采用阳极氧化后的拉铝,侧盖压铸
表面静电喷塑处理，喷涂颜色与安装表面色彩一致抗盐碱腐蚀处理
IP67
DC24V
无
配用光源:
光色:
寿命:
角度:
灯具尺寸:
9W
3000K
30000h
15°
灯具瓦面定尺寸
安装方式:
灯具规格:
备注:
灯具符合标准：GB标准、IEC标准、CIE标准。
配用光源:
光通量:
光色:
寿命:
配光角度:
灯具尺寸:
150W高压钠灯
T-5灯具规格参数表
工程名称:
安装位置:
莆田市忠湄轮渡公司文甲码头夜景照明工程
灯具编号:
制表日期:
T-1
2019年9月12日
原型厂家:
灯具型号:
灯体材质:
外观表面:
防护等级:
配用电源:
控光配件:
压铸铝灯体，表面为钢化玻璃
表面聚酯粉末喷涂，抗盐碱腐蚀处理，灯具表面喷涂颜色与建筑色彩一致
IP67
AC220V
LED-2灯具规格参数表（LED条形投光灯）
IP67
220V/
防眩光格栅
配用光源:
光效:
光色:
寿命:
角度:
灯具尺寸:
18W
70lm/w；
3000K
30000h
15*50°
30mm*30mm*1000mm
安装方式:
支架式安装
灯具规格:
备注:
灯具符合标准：GB标准、IEC标准、CIE标准。
防护等级:
配用电源:
控光配件:
外壳采用阳极氧化后的拉铝,侧盖压铸
表面静电喷塑处理，喷涂颜色与安装表面色彩一致抗盐碱腐蚀处理
IP67
DC24V
无
配用光源:
光色:
寿命:
角度:
灯具尺寸:
9W
3000K
30000h
15°
灯具瓦面定尺寸
安装方式:
灯具规格:
备注:
灯具符合标准：GB标准、IEC标准、CIE标准。
配用光源:
光通量:
光色:
寿命:
配光角度:
灯具尺寸:
150W高压钠灯
T-5灯具规格参数表
工程名称:
安装位置:
莆田市忠湄轮渡公司文甲码头夜景照明工程
灯具编号:
制表日期:
T-1
2019年9月12日
原型厂家:
灯具型号:
灯体材质:
外观表面:
防护等级:
配用电源:
控光配件:
压铸铝灯体，表面为钢化玻璃
表面聚酯粉末喷涂，抗盐碱腐蚀处理，灯具表面喷涂颜色与建筑色彩一致
IP67
AC220V
LED-2灯具规格参数表（LED条形投光灯）
各种灯具规格尺寸
产品型号
功率 （W）
色温
光束角
平均寿命
玻璃 罩
石英灯杯 水晶杯
（MR11）
PAK110204 PAK110203 PAK110209 PAK110208 PAK110429 PAK110428 PAK110434 PAK110433
20W 20W 20W 20W 35W 35W 35W 35W
4100K 4100K 4100K 4100K 4100K 4100K 4100K 4100K
产品型号
PAK090341 PAK090371 PAK090401 PAK090431 T5炫彩荧光 PAK090331 灯管 PAK090361 PAK090351 PAK090363 PAK090381 PAK090411 PAK090366 PAK090367
功率(W)
5W 8W 11W 14W 18W 21W 24W 28W 35W 5W 8W 11W 14W 18W 21W 24W 28W 35W 5W 8W 11W 14W 18W 21W 24W 28W 35W
功率(W)
8W 14W 21W 28W 8W 14W 21W 28W 8W 14W 21W 28W
色温
6500K 6500K 6500K 6500K 6500K 6500K 6500K 6500K 6500K 2700K 2700K 2700K 2700K 2700K 2700K 2700K 2700K 2700K 4000K 4000K 4000K 4000K 4000K 4000K 4000K 4000K 4000K
环管外径
wφ188 wφ249 wφ278 wφ335
环管外径
wφ215.9 wφ304.8 wφ406.4
