凸轮分割器的传动方式有哪些？

凸轮分割器原理运动概述●所谓分度裝罝，就是作（停止->转位->停止->转位）的间歇性分割回转运动。

●停止：入力轴仍处于运动的状态，出力轴进入不回转台的区间。

●分割：入力轴处于运动的状态，出力轴亦处于回转台的运动状态。

●一般来说入力轴每一回转，出力轴作一次分割一次停止。

●再停止的任何一时间，即可进行加工，，组合，检查等作业。

●出力轴上的旋转盘可用做自动旋转机器的主要动力来源。

●若出力轴上安裝链轴或皮帶轮，並与链条或皮帶配合后，可间歇地传动流水线式的自动化机器。

机构：仅由一个凸轮和转塔组合而成的简单机构，提供所需的各种型式间歇运动。

传动：机构以停止－转位－停止的方式运动，停止时不需要任何锁定元件即可定位。

运动：由于机构的精密设计，传动装置运转平顺且无震动和噪音。

分度：分割器的分割精确度取決于各个零件的精密配合，基本精度为±30秒，如有特殊要求可达到更高的分割精确度。

性能：在凸轮曲线的特殊设计，使分割器在高速运转时减少了凸轮与滾子间的冲击。

曲线：因应用途不同提供所需的曲线：一、变形梯型曲线二、变形正弦曲线三、变形等速曲线。

变形梯形曲线（M.T CURVE）变形梯形曲线是今天最广泛用于自动化机械高速凸轮用曲线，渐取代排线而用于分度凸轮，其特色为最大加速度（AM ）值小，因此若加工精确，则可良好的应用在高速的凸轮上。

变形正弦曲线（M.S CURVE）此曲线为极平衡圆滑曲线，由于满足曲线的连续性及抑低的最大加速度（AM）值，因此用于负荷未知或变动的场合最不危险。

变形等速曲线（M.C.V CURVE）由下图可知，变形等速曲线适用于行程中需要等速运动之场合，但是由于此曲线的最大加速度（AM）值过大，相对产生之慣性亦大，因此除非要有等速运动之场合，否则应避免选用之。

凸轮分割器1. 简介凸轮分割器是一种运动机构，常用于将连续运动的轴分割成离散的部分。

它由一个或多个凸轮和一个分割器组成，通过凸轮的运动来驱动分割器的动作。

凸轮分割器可以在自动化设备中起到很重要的作用，例如在工业生产线上用于零件的分割和装配。

在本文档中，我们将介绍凸轮分割器的工作原理、结构和应用。

2. 工作原理凸轮分割器的工作原理基于凸轮的运动。

凸轮是一个固定在旋转轴上的螺纹状零件，其形状可以根据具体的应用需求设计。

当凸轮随着旋转轴的运动而旋转时，凸轮的形状会驱动分割器的动作。

分割器通常由一组固定在平台上的夹具或刀片组成。

当凸轮的凸起部分接触到分割器上的夹具或刀片时，它们会执行特定的动作，例如夹取、剪切或装配。

随着凸轮的继续运动，分割器上的夹具或刀片会被释放，为下一个部分的处理做准备。

3. 结构凸轮分割器通常由以下几个组件构成：•凸轮：凸轮是整个机构的核心部分，它的形状决定了分割器的动作。

凸轮可以由金属或塑料等材料制造。

•旋转轴：凸轮固定在旋转轴上，通过旋转轴的运动来驱动凸轮的旋转。

•分割器：分割器由一组固定在平台上的夹具或刀片组成，这些夹具或刀片会随着凸轮的运动而执行特定的动作。

•传动装置：传动装置将电机或其他动力源的动力传递给旋转轴，使凸轮能够旋转。

4. 应用凸轮分割器广泛应用于各个领域的自动化设备中。

以下是一些常见的应用领域：4.1 工业生产线凸轮分割器可用于工业生产线上的零件分割、装配和包装等工作。

例如，在汽车生产线上，凸轮分割器可以用于将连续运动的零件分割成不同的组件，并将它们送到不同的装配工位进行组装。

4.2 包装行业在包装行业中，凸轮分割器可以用于将连续运动的纸张或薄膜切割成不同的长度，以便于后续的包装和封装。

4.3 机械加工在机械加工领域，凸轮分割器可以用于将连续运动的材料切割成特定尺寸的零件，以供后续的加工和组装。

5. 总结凸轮分割器是一种常用的运动机构，通过凸轮的运动来驱动分割器的动作。

凸轮分割器选型方法有哪些_凸轮分割器原理凸轮分度器，在工程上又称凸轮分割器，间歇分割器。

1926 年，美国机械师福克森（FERGUSON）生产出一台凸轮分割器，后来凸轮分割器又称福克森。

1970 年，日本SANKYO （三共制作所）推出了亚洲分割器。

1981 年，台湾TANTZU（潭子精机）推出国产分割器。

80 年代末90 年代初，台湾又相继的出现了德士(DEX)、英特士(ENTRUST)、飞技等。

圆柱凸轮分割器【DA】重负载凸轮分割器此款凸轮分割器可承受较大负载，BT 系列机种之尺寸设计特性与凸缘型功能相似，于驱动运转上可承受超大轴向负载及垂直径向压力，在输出端有一凸起固定盘面及大孔径空心轴，可搭配设置动态、静态自动化周边设备。

可将动力源之电、油、气等管路置于空心孔内，此系列机种广泛应用于重负载、直结自动化设备之各类机构及产业机械等，作同步自动化间歇驱动。

凸轮分割器主要有P 平行型、DF 法兰型、DS 心轴型、DT 平台桌面型、超薄DA 分割器、法兰中空凸轮分割器、激光雕刻机专用分割器,BT 圆柱凸轮分割器重负载凸轮分割器等。

法兰型（中空）凸轮分割器【DF】系列：此系列机种重负荷特性，可承受较大的垂直径向压力轴向压力，其输出轴为法兰盘设计，有凸缘中心、盘面螺孔、定位、销孔、固定面宽大，可是连接更具坚实平稳。

能适用于较大负荷的回转式圆盘驱动场合，被广泛使用在各类盘式加工机械及类似机构的产业机械，自动化间歇驱动部、驱动圆盘。

超薄平台桌面型【DA】此系列机种的尺寸设计特性与平台桌面型功能相似，于驱动运转上可承受超大轴向负载及垂直径向压力，在输出端有凸起固定盘面及大孔径空心轴，可搭配设置动态、静态自动化周边设备，可将动力源的油、气管路设计于空心孔内，此系列机种广泛应用于重负载、直结自动化设备的各类机型及产业机型等，作同步自动化间歇驱动。

“凸轮分割器”产品广泛应用在制药机械、印刷机械、食品包装机械、玻璃机械、陶瓷机械、烟草机械、机床加工中心等，该产品我公司产品具有定位精度高，高速运转平衡，传递扭矩大等特点。

凸轮分割器间歇运动的原理凸轮分割器是一种常用于机械传动系统中的装置，主要用于将连续运动转换成间歇运动。

它由凸轮、摆杆和活塞杆组成，并通过适当的机械连接件与其他机械零件相连。

凸轮分割器的原理是利用凸轮的几何形状和旋转运动，将连续旋转运动改变成间歇直线或曲线运动。

下面将从凸轮的结构、摆杆和活塞杆的运动方式以及应用领域等方面进行详细介绍。

首先是凸轮的结构。

凸轮通常为圆筒状，其外部表面呈现出不同形状的凸起部分。

这些凸起部分可以是等距分布的，也可以是不等距分布的，根据需要可以设计成各种形状的凸台、凸柱或凸槽等。

凸轮的作用是通过旋转运动来推动摆杆和活塞杆，从而实现间歇运动。

其工作过程是当凸轮旋转时，凸起部分与摆杆或活塞杆接触，通过推动它们，改变其位置或角度，从而产生间歇运动。

其次是摆杆的运动方式。

摆杆是连接凸轮和活塞杆的重要部分，通常为固定在凸轮上的一个杆形物体。

它的功能是将凸轮的旋转运动转化为与凸轮轴垂直的摆动运动，进而将运动传递给活塞杆。

摆杆的运动方式与凸轮的结构有关。

当凸轮由于旋转而使得凸起部分碰触到摆杆时，摆杆会被推动，然后通过摆杆的拉伸或压缩运动，使活塞杆在其受力的作用下产生运动。

摆杆的长度和角度的设计是关键，它会影响到活塞杆的运动幅度和速度。

最后是活塞杆的运动方式。

活塞杆是凸轮分割器中的另一个关键部分，它与凸轮和摆杆相连接，负责传递间歇运动给其他部件。

活塞杆通常为直形或曲形，其形状和尺寸根据具体应用场景进行设计。

活塞杆的运动方式分为直线运动和曲线运动。

当凸轮旋转时，凸轮的凸起部分与活塞杆接触，通过推动活塞杆的运动，使其沿直线或曲线轨迹运动。

活塞杆的运动速度和幅度与凸轮的形状、摆杆的长度和角度以及其他机械连接件的设计有关。

凸轮分割器的应用非常广泛，常见的应用场景包括发动机的气门控制系统、轧钢机的调整系统、印刷机械的输纸系统等。

在这些系统中，通过凸轮分割器可以将连续旋转运动转换为间歇运动，并实现精确的节拍控制和运动位置控制。

凸轮分割器是一种高精度的回转装置，具有模块化设计、通用性强、任意组合、安装方便、外型美观、传动平稳、噪声更小特点。

凸轮分割器是实现间歇运动的机构，是替代槽轮机构、棘轮机构、不完全齿轮机构、气动控制机构等传统机构的理想产品。

凸轮分割器的应用范围很广，在当前自动化的要求下，凸轮分割器显得尤为重要。

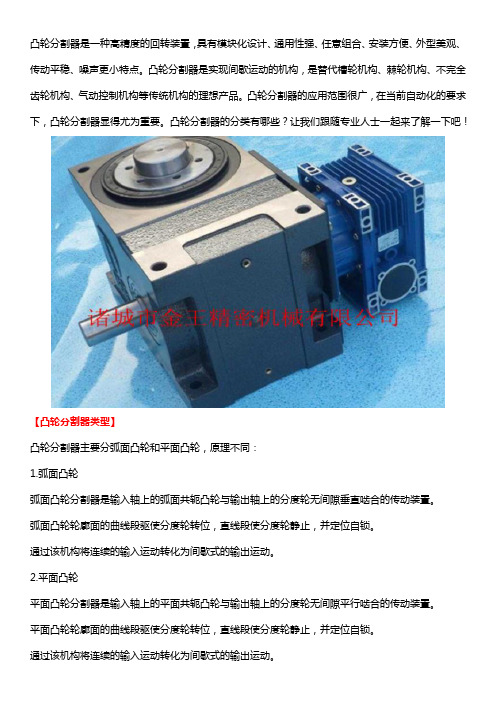

凸轮分割器的分类有哪些？让我们跟随专业人士一起来了解一下吧！【凸轮分割器类型】凸轮分割器主要分弧面凸轮和平面凸轮，原理不同：1.弧面凸轮弧面凸轮分割器是输入轴上的弧面共轭凸轮与输出轴上的分度轮无间隙垂直啮合的传动装置。

弧面凸轮轮廓面的曲线段驱使分度轮转位，直线段使分度轮静止，并定位自锁。

通过该机构将连续的输入运动转化为间歇式的输出运动。

2.平面凸轮平面凸轮分割器是输入轴上的平面共轭凸轮与输出轴上的分度轮无间隙平行啮合的传动装置。

平面凸轮轮廓面的曲线段驱使分度轮转位，直线段使分度轮静止，并定位自锁。

通过该机构将连续的输入运动转化为间歇式的输出运动。

分割器较之其他构件之优点：凸轮分割器是依靠凸轮与滚针之间的无间隙配合(其啮合传动方式类似于蜗轮蜗杆传动)，并沿着既定的凸轮曲线进行重复传递运作的装置。

它输入连续旋转驱动，输出间歇旋转、或摆动、或提升等动作。

主要用于自动化加工,组装，检测等设备上面。

3、圆柱（筒形）凸轮分割器：重负载专用平台面式圆柱凸轮分割器，电光源设备专用框架式凸轮分度机构4、各种特形、端面凸轮心轴型分割器（DS）：输出轴为心轴，适用于间歇传送输送带、齿轮啮合等机构动力来源。

法兰型分割器（DF）：输出轴外形为一凸缘法兰。

适用于重负荷的回转盘固定及各圆盘加工机械。

中空法兰型分割器（DFH）：输出轴外形为凸缘法兰并且为轴中间为空心。

适用于配电、配管通过。

【凸轮分割器哪家好？】金王精密机械有限公司是一家集科研、开发、加工制造凸轮机构的一体化公司。

目前已形成弧面式、平行式、桌面式三大类别，另可根据用户需求加工一些特、异形凸轮，满足一些用户特殊需求。

凸轮轴传动方式一、概述凸轮轴传动方式是一种机械传动方式，常用于汽车发动机和其他机械设备中。

它的主要作用是将曲轴的旋转运动转换为气门的开闭运动，从而控制气缸内的进气和排气。

二、凸轮轴传动方式的组成部分1.凸轮轴凸轮轴是传动方式中最重要的部分，它由多个凸形零件组成，每个零件对应一个气门。

当曲轴旋转时，凸形零件会推动相应的气门开启或关闭。

2.齿轮齿轮是将曲轴旋转运动转换为凸轮轴旋转运动的关键部件。

通常情况下，齿轮会直接连接到曲轴上，并通过齿数不同的小齿轮与大齿轮相连。

这样可以使得凸轮轴旋转速度比曲轴慢，从而保证了气门开闭时间的精确控制。

3.链条或皮带链条或皮带是连接曲轴和凸轮轴之间的关键部件。

它们可以将曲柄上产生的力量传递到凸轮轴上，从而实现气门的开闭控制。

三、凸轮轴传动方式的优缺点1.优点（1）精度高：凸轮轴传动方式可以精确控制气门的开闭时间和幅度，从而提高发动机的燃烧效率和功率输出。

（2）可靠性高：由于凸轮轴传动方式是机械传动，没有液压或电子元件，因此具有较高的可靠性和耐久性。

2.缺点（1）噪音大：由于凸轮轴传动方式涉及到多个齿轮和链条或皮带的运转，因此会产生较大的噪音。

（2）维护成本高：如果链条或皮带磨损过快或齿轮损坏，需要更换整个组件，维护成本较高。

四、不同类型的凸轮轴传动方式1.齿轮传动齿轮传动是最常见的凸轮轴传动方式。

它通过一系列齿数不同的小齿轮和大齿轮相连，将曲柄旋转运动转换为凸形零件旋转运动。

这种传动方式具有结构简单、可靠性高等优点。

2.链条传动链条传动是将曲轴和凸轮轴之间连接的一种方式。

它通过链条将曲柄旋转运动转换为凸形零件旋转运动。

这种传动方式具有噪音小、寿命长等优点。

3.皮带传动皮带传动是一种比较新颖的凸轮轴传动方式。

它通过橡胶或聚氨酯材料制成的皮带将曲柄旋转运动转换为凸形零件旋转运动。

这种传动方式具有噪音小、寿命长、重量轻等优点。

五、总结凸轮轴传动方式是一种机械传动方式，常用于汽车发动机和其他机械设备中。

凸轮分割器凸轮分割器的机械结构是一根由电机驱动的输入轴，凸轮输出轴或法兰盘。

用于安装工件及定位夹具等负载的转盘就安装在输出轴上。

凸轮分割器在结构上属于一种空间凸轮转位机构，在各类自动机械中主要实现了以下功能：1.圆周方向上的间歇输送2.直线方向上的间歇输送3.摆动驱动机械手凸轮分割器具有的优点：分度精度高、噪音低、运转平稳、定位时自锁、体积小、结构紧凑、高速性能好、寿命长等特点，是实现间歇运动的机构，它可以替代气动控制机构、棘轮机构、不完全齿轮机构等传统机构。

由于凸轮间歇分割器有如上的优点，所以得到了广泛的应用。

下面做了一些用途简介：1、工业电气生产线：此设备用于电器产品机械和电气参数的检测。

机械特性包括同步、开距和超程的检测，电气特性包括吸合和释放电压的检测、接触器各不相连部分间的耐高压测试。

本机台采用输送带进出料，气动机械手自动上料，电机驱动凸轮分割器，带动多工位转盘实现间歇运动，间歇时，多工位同时测试不同参数。

2、全自动综合特性检测机：此设备用于电子元器件、低压电器及小型开关等产品五大电器参数的检测。

此机台采用输送带进出料，气动机械手自动上料，电机驱动凸轮分割器，带动多工位转盘实现间歇运动，间歇时，多工位同时测试不同电气参数。

3、灌装封口机：此机用于液态食品饮料的杯状自动灌装封盖。

通过间歇分割器实现平稳的间歇运动，自动完成上杯、加盖、灌装、封口、打码等动作。

4、纸杯机上：8工位的全自动纸杯成型机，通过凸轮分度箱实现自动送纸、封合、注油、冲底、加热、滚花、卷边、凸滚、卸杯等连续工序，可生产纸制的饮料杯、茶水杯、咖啡杯、冰淇淋杯、方便面纸碗以及肯德基式大纸桶等。

5、纸盒无菌包装机：采用高精度环保型的凸轮分度器，屋顶型纸盒灌装机实现精确的灌装精度和良好的密封性，此机适用于各种果汁以及乳品的无菌包装。

6、制药机械：借助凸轮分度机构的多工位平稳转位与极高的定位精度，多种制药机械，例如：胶囊充填机、抗生素瓶灌装加塞机、眼药水灌装机、超声波洗瓶机等的工作精度与效率才得以充分体现。

凸轮分割器的工作原理和特点凸轮分割器是一种广泛应用于机床加工、生产线自动化等领域的传动装置。

它的工作原理和特点是什么呢？下面我们详细了解一下。

工作原理凸轮分割器由两部分组成：凸轮轴和分割轮。

凸轮轴上安装着不同排列方式的凸轮，凸轮的外轮廓与工件的轮廓相似，可以控制工件的运动轨迹。

分割轮通过传动装置与凸轮轴连接，并同步旋转。

分割轮上有一些突起，在旋转过程中与凸轮的凸点接触，被凸轮轴的凸轮驱动向前运动，从而带动工件运动。

凸轮分割器的工作流程如下：1.凸轮轴上的凸轮指定工件的运动轨迹。

2.分割轮将凸轮的旋转运动转化为直线运动，并带动工件移动。

3.分割轮顺时针或逆时针方向旋转，通过突起与凸轮配合实现工件的周期性运动。

特点下面是凸轮分割器的几个主要特点：高精度凸轮分割器的每个凸轮都可以针对不同加工要求精确制造，确保工件的运动轨迹和加工精度。

牢固可靠凸轮分割器的结构简单，没有过多的机械部件，机械性能稳定，使用寿命长。

适应性强凸轮分割器适用于各种形状和大、小尺寸的工件加工，可以灵活调整加工过程中的速度、时间和力度等参数。

便于控制凸轮分割器的运动过程可通过数控系统控制，可以实现高效自动化生产，同时操作简便，容易掌握。

应用领域凸轮分割器广泛应用于机床加工、自动化生产线、钣金加工、模具加工、锻压加工等多种领域，特别是在批量加工中表现出良好的效果。

总结凸轮分割器是一种高精度、牢固可靠、适应性强、便于控制的传动装置。

它通过凸轮的运动控制工件的轨迹和运动，广泛应用于机械加工、生产线自动化等领域。

凸轮分割器：凸轮分割器入力轴和出力轴凸轮分割器是一种机械传动装置，是由一个旋转的凸轮和与其啮合的凸轮分割器齿轮组成。

它的作用是将旋转运动转化为分时运动，通常用于许多需要分时运动的机械系统中。

其中，凸轮分割器的入力轴和出力轴是其重要组成部分之一。

凸轮分割器的入力轴凸轮分割器的入力轴，也称为凸轮轴，通常由高品质的合金钢制成。

它的作用是将驱动力传递给旋转的凸轮，并使凸轮以所需的速度和方向旋转。

为了保证凸轮分割器的高效运转和长期使用，入力轴必须具有以下特点：•轴杆硬度高：入力轴必须具有足够的硬度和刚度，以承受传递给凸轮的高扭矩和大的轴向负载。

•轴杆表面处理：入力轴的表面必须经过特殊的表面处理工艺，以提高其表面硬度、抗磨损性和耐腐蚀性。

•凸轮轴结构设计：入力轴必须具有特定的结构设计，以确保凸轮与凸轮分割器齿轮之间的啮合处能够牢固地连接在一起。

同时，入力轴的外形设计也必须符合凸轮分割器齿轮的要求。

凸轮分割器的出力轴与入力轴相反，凸轮分割器的出力轴通常是由钢材、铝合金或紫铜制成。

它的作用是将凸轮分割器齿轮的分时运动转化为需要的输出功率。

出力轴不仅具有耐磨损、高刚度和高承载能力的特性，还必须满足以下要求：•出力轴尺寸和精度：凸轮分割器出力轴的尺寸和精度必须符合机械传动装置的要求，以确保传递功率的效率和精度。

•出力轴表面处理：凸轮分割器出力轴的表面必须经过特殊处理工艺，以提高其表面硬度和抗蚀性能。

•出力轴形状设计：凸轮分割器出力轴的形状设计必须符合传动装置的要求，以提高整个系统的运转效率和稳定性。

结语凸轮分割器的入力轴和出力轴是其重要组成部分，它们的材料、表面处理和结构设计对于凸轮分割器的高效运转有着决定性的影响。

因此，在选用和使用凸轮分割器的过程中，我们应当根据具体需求和使用环境选择合适的材料和设计方案，并加强对凸轮分割器的维护和保养。

以上是我对于凸轮分割器入力轴和出力轴的介绍，希望能够对机械工程师以及机械爱好者有所帮助。

凸轮分割器工作原理图关于凸轮分割器工作原理图的资料很多,但真正实用的较少,基于此,利安印小编为大家做一个全面的收集和总结,希望对所有的工程技术伙伴有所帮助.在凸轮分割器中,凸轮分割器入力轴上的凸轮与出力转塔进行连接，并且径向嵌在有出力转塔圆周外面的凸轮滚子上，与凸轮的锥度支撑肋在它们相应的曲线斜面上作线性接触作分割器运动。

在入力轴旋转的情况下，凸轮滚子根据给定的位移曲线旋转带动出力转塔，同时又沿着支撑肋的斜面滚动。

在支撑肋与凸轮的端面平衡的区域里，也就是在凸轮分割器静止范围内，滚子与轴接触的情况下，出力转塔的本身并不作旋转动作。

锥度支撑肋通常与两个或三个凸轮滚子进行接触，使得转动的入力轴可以均匀地传送到出力轴上。

这种曲线的接触在加工粗糙或旋转不通畅的情况下,通常对于凸轮分割器的损坏是很大的,所凸轮曲线传动中的精密加工至关重要。

通过调节轴间的距离可以消除旋转循环不顺畅的情况。

也可以通过调节预负荷来接近凸轮滚子与凸轮的弹性区域，加强分割器的刚性。

其结构与功能就是转位凸轮与凸轮滚子相结合的较佳性能，这种结构也可以做高速的运动。

转位凸轮在凹槽切入筒形实心体外面，并固定到入力轴的凸轮上。

锥度支撑肋的锥形肋位于圆周上，在凸轮凹槽的中间，与凸轮滚子的圆周作线性接触。

凸轮滚子即是可以受重负荷的轴承.在出力轴上的出力转塔由转位凸轮带动径向的嵌入其中的滚子进行转动.凸轮分割器的出力角度根据实际的需求进行确定,在出力轴进行每一次停动的情况下,入力轴即旋转一周.所以,驱动角的大小决定了凸轮分割器运行的稳定性.以上原理多适用于间歇式的传动,凸轮分割器的运动方式有六大种类,其中根据它的运动特点,还包括了摇摆传动,摇摆输送传动,滚子传动,分度输送传动,部件输送机构传动等.整体上凸轮的传动机理是相通的,在进行凸轮分割器的使用时,要根据实际的使用需求,进行类别及型号的选择.。
