凸轮分割器结构图_凸轮分割器工作流程

基本简介凸轮分度器，在机械上又称凸轮分割器，间歇分割器。

1926年，美国机械师福克森（FERGUSON）于1926年生产出第一台凸轮分割器,后来凸轮分割器又称福克森。

1970年，JAPAN SANKYO SEISAKUSHO CO(三共)推出了亚洲第一台分割器。

1981年，台湾潭子精机(TANTZU)推出国产第一台分割器。

1990年，台湾又相继的出现了德士(DEX)、英特士(ENTRUST)、飞技等分割器品牌,尤其主推台湾英特士。

在1980's初，分度凸轮机构才开始引入中国的机械设备中。

它主要分弧面凸轮和平面凸轮，原理不同：1.弧面凸轮弧面凸轮分度器是输入轴上的弧面共轭凸轮与输出轴上的分度轮无间隙垂直啮合的传动装置。

弧面凸轮轮廓面的曲线段驱使分度轮转位，直线段使分度轮静止，并定位自锁。

通过该机构将连续的输入运动转化为间歇式的输出运动。

2.平面凸轮平面凸轮分度器是输入轴上的平面共轭凸轮与输出轴上的分度轮无间隙平行啮合的传动装置。

平面凸轮轮廓面的曲线段驱使分度轮转位，直线段使分度轮静止，并定位自锁。

通过该机构将连续的输入运动转化为间歇式的输出运动。

分割器较之其他构件之优点：凸轮分割器是依靠凸轮与滚针之间的无间隙配合(其啮合传动方式类似于蜗轮蜗杆传动)，并沿着既定的凸轮曲线进行重复传递运作的装置。

它输入连续旋转驱动，输出间歇旋转、或摆动、或提升等动作。

主要用于自动化加工,组装，检测等设备上面。

3、圆柱（筒形）凸轮分割器：重负载专用平台面式圆柱凸轮分割器，电光源设备专用框架式凸轮分度机构4、各种特形、端面凸轮心轴型分割器（DS）：输出轴为心轴，适用于间歇传送输送带、齿轮啮合等机构动力来源。

法兰型分割器（DF）：输出轴外形为一凸缘法兰。

适用于重负荷的回转盘固定及各圆盘加工机械。

中空法兰型分割器（DFH）：输出轴外形为凸缘法兰并且为轴中间为空心。

适用于配电、配管通过。

平台桌面型凸轮分割器（DT）:能够承受大的负载及垂直径向压力，在其输出轴端有一凸起固定盘面及大孔,径空心轴，更好的满足了客户要求中心静止的需求。

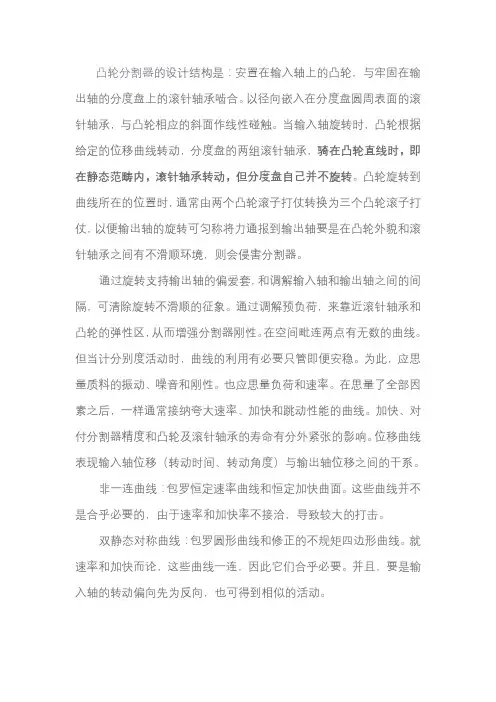

凸轮分割器的设计结构是：安置在输入轴上的凸轮，与牢固在输出轴的分度盘上的滚针轴承啮合。

以径向嵌入在分度盘圆周表面的滚针轴承，与凸轮相应的斜面作线性碰触。

当输入轴旋转时，凸轮根据给定的位移曲线转动，分度盘的两组滚针轴承，骑在凸轮直线时，即在静态范畴内，滚针轴承转动，但分度盘自己并不旋转。

凸轮旋转到曲线所在的位置时，通常由两个凸轮滚子打仗转换为三个凸轮滚子打仗，以便输出轴的旋转可匀称将力通报到输出轴要是在凸轮外貌和滚针轴承之间有不滑顺环境，则会侵害分割器。

通过旋转支持输出轴的偏爱套，和调解输入轴和输出轴之间的间隔，可清除旋转不滑顺的征象。

通过调解预负荷，来靠近滚针轴承和凸轮的弹性区，从而增强分割器刚性。

在空间毗连两点有无数的曲线。

但当计分别度活动时，曲线的利用有必要只管即便安稳。

为此，应思量质料的振动、噪音和刚性。

也应思量负荷和速率。

在思量了全部因素之后，一样通常接纳夸大速率、加快和跳动性能的曲线。

加快、对付分割器精度和凸轮及滚针轴承的寿命有分外紧张的影响。

位移曲线表现输入轴位移（转动时间、转动角度）与输出轴位移之间的干系。

非一连曲线：包罗恒定速率曲线和恒定加快曲面。

这些曲线并不是合乎必要的，由于速率和加快率不接洽，导致较大的打击。

双静态对称曲线：包罗圆形曲线和修正的不规矩四边形曲线。

就速率和加快而论，这些曲线一连，因此它们合乎必要。

并且，要是输入轴的转动偏向先为反向，也可得到相似的活动。

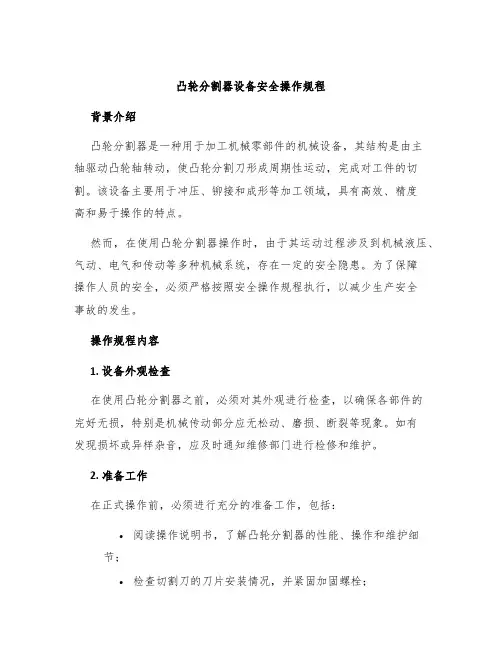

凸轮分割器设备安全操作规程背景介绍凸轮分割器是一种用于加工机械零部件的机械设备，其结构是由主轴驱动凸轮轴转动，使凸轮分割刀形成周期性运动，完成对工件的切割。

该设备主要用于冲压、铆接和成形等加工领域，具有高效、精度高和易于操作的特点。

然而，在使用凸轮分割器操作时，由于其运动过程涉及到机械液压、气动、电气和传动等多种机械系统，存在一定的安全隐患。

为了保障操作人员的安全，必须严格按照安全操作规程执行，以减少生产安全事故的发生。

操作规程内容1. 设备外观检查在使用凸轮分割器之前，必须对其外观进行检查，以确保各部件的完好无损，特别是机械传动部分应无松动、磨损、断裂等现象。

如有发现损坏或异样杂音，应及时通知维修部门进行检修和维护。

2. 准备工作在正式操作前，必须进行充分的准备工作，包括：•阅读操作说明书，了解凸轮分割器的性能、操作和维护细节；•检查切割刀的刀片安装情况，并紧固加固螺栓；•检查液压油、空气压力和电气源的供应情况，并确保其符合操作要求；•检查工作区域内是否有杂物、异物等危险物品，并加以清除。

3. 操作方式在准备工作完成后，按照如下步骤进行操作：1.开启电源，并进行操作界面的设置和参数调节；2.启动主机运转，并调整凸轮速度和刀具进给速度；3.发布工件，并根据工件尺寸、形状和数量设置切割模式，并调整刀口数量；4.在操作过程中，操作人员应始终保持警觉和专注，并注意观察操作界面的变化，及时对异常情况进行处理；5.操作完成后，关闭电源、空气源和液压源，清理现场，对设备进行维护保养。

4. 安全注意事项在操作凸轮分割器时，必须严格按照以下安全注意事项执行：1.操作人员必须接受专业培训，了解设备操作、维护和安全知识，持有相关操作证书；2.操作人员必须按照要求穿戴好防护服、安全鞋、安全帽等安全防护装备；3.操作人员必须谨慎操作凸轮分割器，防止发生伤害事故；4.在进行维护、保养和更换刀具等工作前，必须切断电源、空气源和液压源，并对设备进行紧急停机；5.操作人员在操作过程中，应始终保持清醒和专注，并严禁随意干预、触碰凸轮轴和切割刀；6.如出现设备故障、异常情况或不安全行为，应及时停机处理，并报告相关部门进行维修和处理。

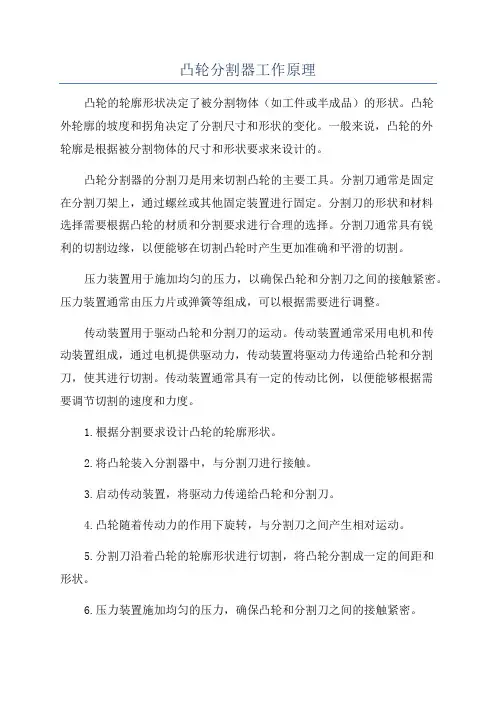

凸轮分割器的工作原理和特点凸轮分割器是一种广泛应用于机床加工、生产线自动化等领域的传动装置。

它的工作原理和特点是什么呢？下面我们详细了解一下。

工作原理凸轮分割器由两部分组成：凸轮轴和分割轮。

凸轮轴上安装着不同排列方式的凸轮，凸轮的外轮廓与工件的轮廓相似，可以控制工件的运动轨迹。

分割轮通过传动装置与凸轮轴连接，并同步旋转。

分割轮上有一些突起，在旋转过程中与凸轮的凸点接触，被凸轮轴的凸轮驱动向前运动，从而带动工件运动。

凸轮分割器的工作流程如下：1.凸轮轴上的凸轮指定工件的运动轨迹。

2.分割轮将凸轮的旋转运动转化为直线运动，并带动工件移动。

3.分割轮顺时针或逆时针方向旋转，通过突起与凸轮配合实现工件的周期性运动。

特点下面是凸轮分割器的几个主要特点：高精度凸轮分割器的每个凸轮都可以针对不同加工要求精确制造，确保工件的运动轨迹和加工精度。

牢固可靠凸轮分割器的结构简单，没有过多的机械部件，机械性能稳定，使用寿命长。

适应性强凸轮分割器适用于各种形状和大、小尺寸的工件加工，可以灵活调整加工过程中的速度、时间和力度等参数。

便于控制凸轮分割器的运动过程可通过数控系统控制，可以实现高效自动化生产，同时操作简便，容易掌握。

应用领域凸轮分割器广泛应用于机床加工、自动化生产线、钣金加工、模具加工、锻压加工等多种领域，特别是在批量加工中表现出良好的效果。

总结凸轮分割器是一种高精度、牢固可靠、适应性强、便于控制的传动装置。

它通过凸轮的运动控制工件的轨迹和运动，广泛应用于机械加工、生产线自动化等领域。

凸轮分割器：凸轮分割器入力轴和出力轴凸轮分割器是一种机械传动装置，是由一个旋转的凸轮和与其啮合的凸轮分割器齿轮组成。

它的作用是将旋转运动转化为分时运动，通常用于许多需要分时运动的机械系统中。

其中，凸轮分割器的入力轴和出力轴是其重要组成部分之一。

凸轮分割器的入力轴凸轮分割器的入力轴，也称为凸轮轴，通常由高品质的合金钢制成。

它的作用是将驱动力传递给旋转的凸轮，并使凸轮以所需的速度和方向旋转。

为了保证凸轮分割器的高效运转和长期使用，入力轴必须具有以下特点：•轴杆硬度高：入力轴必须具有足够的硬度和刚度，以承受传递给凸轮的高扭矩和大的轴向负载。

•轴杆表面处理：入力轴的表面必须经过特殊的表面处理工艺，以提高其表面硬度、抗磨损性和耐腐蚀性。

•凸轮轴结构设计：入力轴必须具有特定的结构设计，以确保凸轮与凸轮分割器齿轮之间的啮合处能够牢固地连接在一起。

同时，入力轴的外形设计也必须符合凸轮分割器齿轮的要求。

凸轮分割器的出力轴与入力轴相反，凸轮分割器的出力轴通常是由钢材、铝合金或紫铜制成。

它的作用是将凸轮分割器齿轮的分时运动转化为需要的输出功率。

出力轴不仅具有耐磨损、高刚度和高承载能力的特性，还必须满足以下要求：•出力轴尺寸和精度：凸轮分割器出力轴的尺寸和精度必须符合机械传动装置的要求，以确保传递功率的效率和精度。

•出力轴表面处理：凸轮分割器出力轴的表面必须经过特殊处理工艺，以提高其表面硬度和抗蚀性能。

•出力轴形状设计：凸轮分割器出力轴的形状设计必须符合传动装置的要求，以提高整个系统的运转效率和稳定性。

结语凸轮分割器的入力轴和出力轴是其重要组成部分，它们的材料、表面处理和结构设计对于凸轮分割器的高效运转有着决定性的影响。

因此，在选用和使用凸轮分割器的过程中，我们应当根据具体需求和使用环境选择合适的材料和设计方案，并加强对凸轮分割器的维护和保养。

以上是我对于凸轮分割器入力轴和出力轴的介绍，希望能够对机械工程师以及机械爱好者有所帮助。

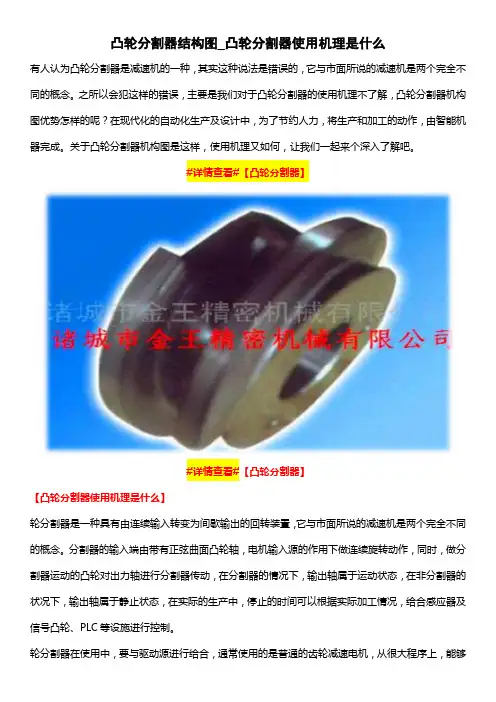

凸轮分割器结构图_凸轮分割器使用机理是什么有人认为凸轮分割器是减速机的一种，其实这种说法是错误的，它与市面所说的减速机是两个完全不同的概念。

之所以会犯这样的错误，主要是我们对于凸轮分割器的使用机理不了解，凸轮分割器机构图优势怎样的呢？在现代化的自动化生产及设计中，为了节约人力，将生产和加工的动作，由智能机器完成。

关于凸轮分割器机构图是这样，使用机理又如何，让我们一起来个深入了解吧。

#详情查看#【凸轮分割器】#详情查看#【凸轮分割器】【凸轮分割器使用机理是什么】轮分割器是一种具有由连续输入转变为间歇输出的回转装置，它与市面所说的减速机是两个完全不同的概念。

分割器的输入端由带有正弦曲面凸轮轴，电机输入源的作用下做连续旋转动作，同时，做分割器运动的凸轮对出力轴进行分割器传动，在分割器的情况下，输出轴属于运动状态，在非分割器的状况下，输出轴属于静止状态，在实际的生产中，停止的时间可以根据实际加工情况，给合感应器及信号凸轮、PLC等设施进行控制。

轮分割器在使用中，要与驱动源进行给合，通常使用的是普通的齿轮减速电机，从很大程序上，能够节约成本，也有特殊情况下，采用步进电机或伺服电机等，在自动化的设计中，PLC是不可或缺的，电机、凸轮分割器的组合，在信号器感应等辅助设施的作用下，就能实现分割器的动停动作，需要注意的是，一般在凸轮分割器使用中，为了保证凸轮分割器正常使用不受损坏，会加装扭力限制器。

分割器越来越被自动化生产所接受，一方面能够实现稳定和精度的间歇功能，另一方面也大大的节约了机器的运营成本，为企业创造更大的价值。

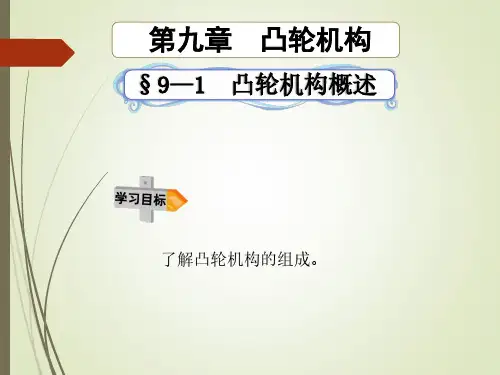

【凸轮分割器结构图】一、凸轮机构的组成1、凸轮：具有曲线轮廓或沟槽的构件，当它运动时，通过其上的曲线轮廓与从动件的高副接触，使从动件获得预期的运动。

2、凸轮机构的组成：由凸轮、从动件、机架这三个基本构件所组成的一种高副机构。

二、凸轮机构的类型1.按照凸轮的形状分：盘形凸轮：凸轮呈盘状，并且具有变化的向径。

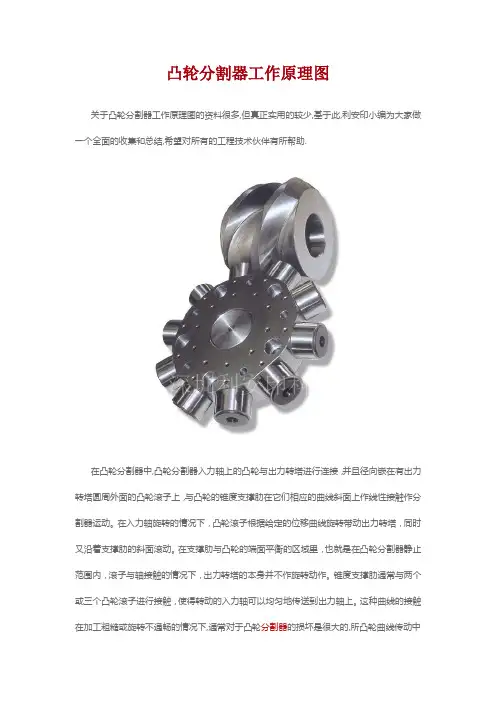

凸轮分割器工作原理图关于凸轮分割器工作原理图的资料很多,但真正实用的较少,基于此,利安印小编为大家做一个全面的收集和总结,希望对所有的工程技术伙伴有所帮助.在凸轮分割器中,凸轮分割器入力轴上的凸轮与出力转塔进行连接，并且径向嵌在有出力转塔圆周外面的凸轮滚子上，与凸轮的锥度支撑肋在它们相应的曲线斜面上作线性接触作分割器运动。

在入力轴旋转的情况下，凸轮滚子根据给定的位移曲线旋转带动出力转塔，同时又沿着支撑肋的斜面滚动。

在支撑肋与凸轮的端面平衡的区域里，也就是在凸轮分割器静止范围内，滚子与轴接触的情况下，出力转塔的本身并不作旋转动作。

锥度支撑肋通常与两个或三个凸轮滚子进行接触，使得转动的入力轴可以均匀地传送到出力轴上。

这种曲线的接触在加工粗糙或旋转不通畅的情况下,通常对于凸轮分割器的损坏是很大的,所凸轮曲线传动中的精密加工至关重要。

通过调节轴间的距离可以消除旋转循环不顺畅的情况。

也可以通过调节预负荷来接近凸轮滚子与凸轮的弹性区域，加强分割器的刚性。

其结构与功能就是转位凸轮与凸轮滚子相结合的较佳性能，这种结构也可以做高速的运动。

转位凸轮在凹槽切入筒形实心体外面，并固定到入力轴的凸轮上。

锥度支撑肋的锥形肋位于圆周上，在凸轮凹槽的中间，与凸轮滚子的圆周作线性接触。

凸轮滚子即是可以受重负荷的轴承.在出力轴上的出力转塔由转位凸轮带动径向的嵌入其中的滚子进行转动.凸轮分割器的出力角度根据实际的需求进行确定,在出力轴进行每一次停动的情况下,入力轴即旋转一周.所以,驱动角的大小决定了凸轮分割器运行的稳定性.以上原理多适用于间歇式的传动,凸轮分割器的运动方式有六大种类,其中根据它的运动特点,还包括了摇摆传动,摇摆输送传动,滚子传动,分度输送传动,部件输送机构传动等.整体上凸轮的传动机理是相通的,在进行凸轮分割器的使用时,要根据实际的使用需求,进行类别及型号的选择.。
