基本简介凸轮分度器，在机械上又称凸轮分割器，间歇分割器。
1926年，美国机械师福克森（FERGUSON）于1926年生产出第一台凸轮分割器,后来凸轮分割器又称福克森。
1970年，JAPAN SANKYO SEISAKUSHO CO(三共)推出了亚洲第一台分割器。
1981年，台湾潭子精机(TANTZU)推出国产第一台分割器。
1990年，台湾又相继的出现了德士(DEX)、英特士(ENTRUST)、飞技等分割器品牌,尤其主推台湾英特士。
在1980's初，分度凸轮机构才开始引入中国的机械设备中。
它主要分弧面凸轮和平面凸轮，原理不同：1.弧面凸轮弧面凸轮分度器是输入轴上的弧面共轭凸轮与输出轴上的分度轮无间隙垂直啮合的传动装置。
弧面凸轮轮廓面的曲线段驱使分度轮转位，直线段使分度轮静止，并定位自锁。
通过该机构将连续的输入运动转化为间歇式的输出运动。
2.平面凸轮平面凸轮分度器是输入轴上的平面共轭凸轮与输出轴上的分度轮无间隙平行啮合的传动装置。
平面凸轮轮廓面的曲线段驱使分度轮转位，直线段使分度轮静止，并定位自锁。
通过该机构将连续的输入运动转化为间歇式的输出运动。
分割器较之其他构件之优点：凸轮分割器是依靠凸轮与滚针之间的无间隙配合(其啮合传动方式类似于蜗轮蜗杆传动)，并沿着既定的凸轮曲线进行重复传递运作的装置。
它输入连续旋转驱动，输出间歇旋转、或摆动、或提升等动作。
主要用于自动化加工,组装，检测等设备上面。
3、圆柱（筒形）凸轮分割器：重负载专用平台面式圆柱凸轮分割器，电光源设备专用框架式凸轮分度机构4、各种特形、端面凸轮心轴型分割器（DS）：输出轴为心轴，适用于间歇传送输送带、齿轮啮合等机构动力来源。
法兰型分割器（DF）：输出轴外形为一凸缘法兰。
适用于重负荷的回转盘固定及各圆盘加工机械。
中空法兰型分割器（DFH）：输出轴外形为凸缘法兰并且为轴中间为空心。
适用于配电、配管通过。
平台桌面型凸轮分割器（DT）:能够承受大的负载及垂直径向压力，在其输出轴端有一凸起固定盘面及大孔,径空心轴，更好的满足了客户要求中心静止的需求。
凸轮分割器原理
凸轮分割器是一种能够将旋转运动转换成间歇运动的机械装置。
其原理是利用凸轮和分割盘相互作用，使得凸轮通过分割盘的齿轮机构将旋转运动转换成离散化的间歇运动。
凸轮分割器通常由凸轮和分割盘两部分组成。
凸轮的外形通常为任意曲线形状，在旋转时不断改变分割盘上几个齿的位置，从而实现分割盘的停止与运动。
具体来说，凸轮分割器的运动原理是这样的：凸轮和分割盘通过齿轮相互咬合，当凸轮旋转时，凸轮的凸起部分会推动分割盘的齿轮，使得分割盘也开始旋转。
但当凸轮的凸起部分过去时，分割盘就会停止旋转，直到下一个凸起部分再次推动分割盘开始新的旋转。
这样就实现了旋转运动到间歇运动的转换，并且由于凸轮的几何形状可以设计得非常复杂，因此可以实现各种精确的间歇运动。
品质保障，诚信为本/凸轮分度器原理有哪些？凸轮分度器生产厂家哪家好凸轮分度器，在工程上又称凸轮分度器，间歇分割器。
凸轮分度器是一种高精度的回转装置。
同时在当前自动化的要求下，显得尤为重要。

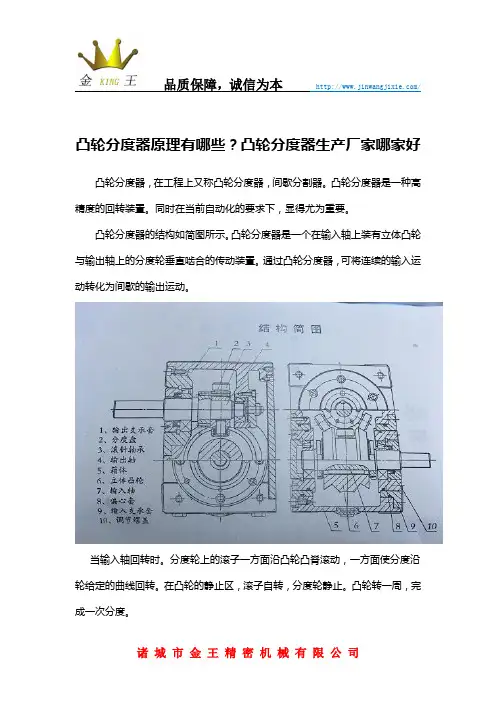

凸轮分度器的结构如简图所示。
凸轮分度器是一个在输入轴上装有立体凸轮与输出轴上的分度轮垂直啮合的传动装置。
通过凸轮分度器，可将连续的输入运动转化为间歇的输出运动。
当输入轴回转时。
分度轮上的滚子一方面沿凸轮凸脊滚动，一方面使分度沿轮给定的曲线回转。
在凸轮的静止区，滚子自转，分度轮静止。
凸轮转一周，完成一次分度。
品质保障，诚信为本/ 凸轮分度器的特色：1、凸轮分度器的结构简单：主要由立体凸轮和分割盘两部分组成。
2、凸轮分度器的动作准确：无论在分割区，还是静止区，都有准确的定位。
完全不需要其它锁紧元件。
可实现任意确定的动静比和分割数品质保障，诚信为本/ 3、凸轮分度器的传动平稳：立体凸轮曲线的运动特性好，传动是光滑连续的，振动小，噪声低4、凸轮分度器的输出分割精度高：分割器的输出精度一般≤±50 〃。
高者可达≤±30 〃5、凸轮分度器的高速性能好：分割器立体凸轮和分割轮属无间隙啮合传动，冲击振动小，可实现高速，达900rPm。
品质保障，诚信为本/ 6、凸轮分度器的寿命长：分割器标准使用寿命为12000 小时。
凸轮分度器的润滑：1.注油：分度器使用前一定要加油，注油时铁屑、油渣、灰尘的加入会造成凸轮凸脊、轴承、滚子等部分产生磨损，降低精度。
所以注油时，应先将油口擦干净，然后注入清洁的油。
注油以油标为准。
2.换油：1）：一千小时运转之后2）：上次换油后三千小时，但即是运转时间短，一年也要换一次油。
3.凸轮分度器机构所用润滑油粘度系数一览表：使用转速：0-20 20-100 100-200 200-300 300-400 500rPm粘度：＞680 630-460 460-320 320-220 220-150150-90cst/40°金王精密机械是研发、生产间歇凸轮分割器的专业性强、技术含量高的生产商。

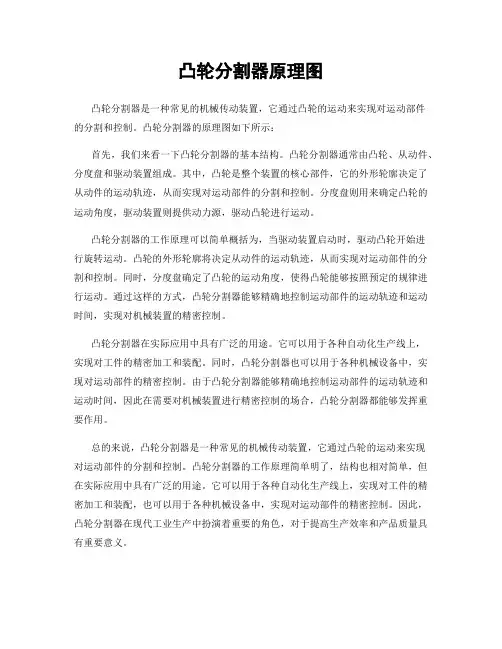

凸轮分割器原理图凸轮分割器是一种常见的机械传动装置，它通过凸轮的运动来实现对运动部件的分割和控制。
凸轮分割器的原理图如下所示：首先，我们来看一下凸轮分割器的基本结构。
凸轮分割器通常由凸轮、从动件、分度盘和驱动装置组成。
其中，凸轮是整个装置的核心部件，它的外形轮廓决定了从动件的运动轨迹，从而实现对运动部件的分割和控制。
分度盘则用来确定凸轮的运动角度，驱动装置则提供动力源，驱动凸轮进行运动。
凸轮分割器的工作原理可以简单概括为，当驱动装置启动时，驱动凸轮开始进行旋转运动。
凸轮的外形轮廓将决定从动件的运动轨迹，从而实现对运动部件的分割和控制。
同时，分度盘确定了凸轮的运动角度，使得凸轮能够按照预定的规律进行运动。
通过这样的方式，凸轮分割器能够精确地控制运动部件的运动轨迹和运动时间，实现对机械装置的精密控制。
凸轮分割器在实际应用中具有广泛的用途。
它可以用于各种自动化生产线上，实现对工件的精密加工和装配。
同时，凸轮分割器也可以用于各种机械设备中，实现对运动部件的精密控制。
由于凸轮分割器能够精确地控制运动部件的运动轨迹和运动时间，因此在需要对机械装置进行精密控制的场合，凸轮分割器都能够发挥重要作用。
总的来说，凸轮分割器是一种常见的机械传动装置，它通过凸轮的运动来实现对运动部件的分割和控制。
凸轮分割器的工作原理简单明了，结构也相对简单，但在实际应用中具有广泛的用途。
它可以用于各种自动化生产线上，实现对工件的精密加工和装配，也可以用于各种机械设备中，实现对运动部件的精密控制。
因此，凸轮分割器在现代工业生产中扮演着重要的角色，对于提高生产效率和产品质量具有重要意义。
凸轮分割器工作原理图
关于凸轮分割器工作原理图的资料很多,但真正实用的较少,基于此,利安印小编为大家做一个全面的收集和总结,希望对所有的工程技术伙伴有所帮助.
在凸轮分割器中,凸轮分割器入力轴上的凸轮与出力转塔进行连接，并且径向嵌在有出力转塔圆周外面的凸轮滚子上，与凸轮的锥度支撑肋在它们相应的曲线斜面上作线性接触作分割器运动。
在入力轴旋转的情况下，凸轮滚子根据给定的位移曲线旋转带动出力转塔，同时又沿着支撑肋的斜面滚动。
在支撑肋与凸轮的端面平衡的区域里，也就是在凸轮分割器静止范围内，滚子与轴接触的情况下，出力转塔的本身并不作旋转动作。
锥度支撑肋通常与两个或三个凸轮滚子进行接触，使得转动的入力轴可以均匀地传送到出力轴上。
这种曲线的接触在加工粗糙或旋转不通畅的情况下,通常对于凸轮分割器的损坏是很大的,所凸轮曲线传动中
的精密加工至关重要。
通过调节轴间的距离可以消除旋转循环不顺畅的情况。
也可以通过调节预负荷来接近凸轮滚子与凸轮的弹性区域，加强分割器的刚性。
其结构与功能就是转位凸轮与凸轮滚子相结合的较佳性能，这种结构也可以做高速的运动。
转位凸轮在凹槽切入筒形实心体外面，并固定到入力轴的凸轮上。
锥度支撑肋的锥形肋位于圆周上，在凸轮凹槽的中间，与凸轮滚子的圆周作线性接触。
凸轮滚子即是可以受重负荷的轴承.在出力轴上的出力转塔由转位凸轮带动径向的嵌入其中的滚子进行转动.
凸轮分割器的出力角度根据实际的需求进行确定,在出力轴进行每一次停动的情况下,入力轴即旋转一周.所以,驱动角的大小决定了凸轮分割器运行的稳定性.
以上原理多适用于间歇式的传动,凸轮分割器的运动方式有六大种类,其中根据它的运动特点,还包括了摇摆传动,摇摆输送传动,滚子传动,分度输送传动,部件输送机构传动等.整体上凸轮的传动机理是相通的,在进行凸轮分割器的使用时,要根据实际的使用需求,进行类别及型号的选择.。
