方向控制阀的拆装训练

一、实训目的通过本次多路换向阀拆装实训，使学员掌握多路换向阀的结构组成、工作原理以及拆装方法，提高学员对液压系统的认识，增强实际操作能力。

二、实训时间2022年X月X日三、实训地点XX液压实验室四、实训内容1. 多路换向阀的结构组成多路换向阀是一种广泛应用于液压系统中的控制元件，它由阀体、阀芯、弹簧、导向套、密封件等组成。

阀体为阀芯提供运动空间，阀芯与阀体之间的相对运动改变油液的流向，从而实现对液压系统的控制。

2. 多路换向阀的工作原理多路换向阀的工作原理是利用阀芯与阀体之间的相对运动来改变油液的流向。

当阀芯处于某一位置时，油液从进油口流入，经过阀芯与阀体的通道，从出油口流出；当阀芯移动到另一位置时，油液的流向也随之改变。

3. 多路换向阀的拆装方法（1）拆装前的准备工作1）了解多路换向阀的结构和工作原理；2）准备拆装工具，如扳手、螺丝刀等；3）确保拆装现场环境整洁，安全。

（2）拆装步骤1）将多路换向阀从液压系统中卸下；2）松开阀体上的螺丝，取下阀体；3）取出阀芯、弹簧、导向套等部件；4）检查各部件是否有磨损、损坏等情况；5）清洗各部件，更换损坏的密封件；6）将清洗干净的部件按原顺序组装；7）将组装好的多路换向阀安装到液压系统中。

五、实训过程1. 拆卸阀体首先，用扳手松开阀体上的螺丝，然后取下阀体。

注意在拆卸过程中，避免损坏阀体上的密封件。

2. 拆卸阀芯、弹簧、导向套等部件将阀芯、弹簧、导向套等部件从阀体中取出。

在拆卸过程中，注意观察各部件的磨损、损坏情况，并做好记录。

3. 检查、清洗、更换部件对拆卸出的各部件进行检查，清洗损坏的密封件，并更换。

对磨损严重的部件进行更换，确保多路换向阀的正常工作。

4. 组装多路换向阀将清洗干净的部件按原顺序组装，确保各部件之间的连接牢固。

5. 安装多路换向阀将组装好的多路换向阀安装到液压系统中，并进行试运行，检查其工作是否正常。

六、实训总结通过本次多路换向阀拆装实训，学员掌握了多路换向阀的结构组成、工作原理以及拆装方法。

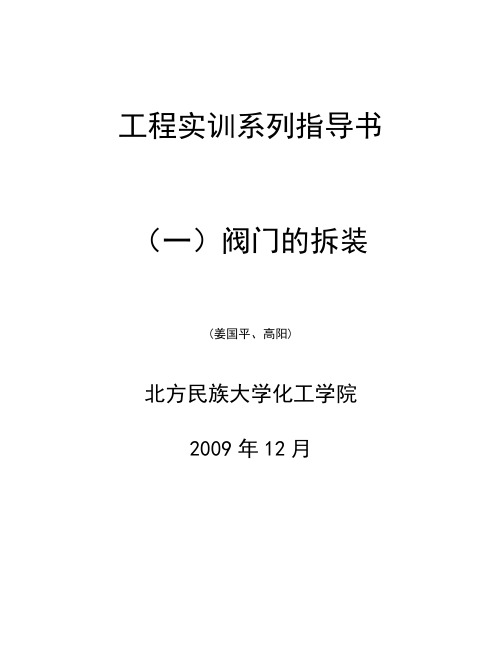

工程实训系列指导书（一）阀门的拆装(姜国平、高阳)北方民族大学化工学院2009年12月阀门拆装工程实训一、实训的目的：1、通过实训使学生认识工程中常用的阀门，了解其功用、特点和应用场合。

2、掌握常用阀门的工作原理和调整维护方法。

3、掌握常用阀门的拆装操作要领和注意事项。

二、概述阀门是流体管路的控制装置，其基本功能是接通或切断管路介质的流通，改变介质的流通，改变介质的流动方向，调节介质的压力和流量，保护管路的设备的正常运行。

工业用的阀门的大量应用是在瓦特发明蒸汽机之后，近二三十年来，由于石油、化工、电站、冶金、船舶、核能、宇航等方面的需要，对阀门提出更高的要求，促使人们研究和生产高参数的阀门，其工作温度从超低温-269℃到高温1200℃，甚至高达3430℃，工作压力从超真空1.33x10-8Mpa（1x10-1㎜Hg）到超高压1460MPa，阀门通径从1mm到600mm，甚至达到9750mm，阀门的材料从铸铁，碳素钢发展到钛及钛合金，高强度耐腐蚀钢等，阀门的驱动方式从手动发展到电动、气动、液动、程控、数控、遥控等。

随着现代工业的不断发展，阀门需求量不断增长，一个现代化的石油化工装置就需要上万只各式各样的阀门，由此可见阀门使用量很大。

由于阀门开闭频繁，加之制造、使用选型、维修不当，发生跑、冒、滴、漏现象，由此引起火焰、爆炸、中毒、烫伤事故，或者造成产品质量低劣，能耗提高，设备腐蚀，物耗提高，环境污染，甚至造成停产等事故，已屡见不鲜，因此化工企业希望获得高质量的阀门，同时也要求提高阀门的使用，维修水平，这时对从事阀门操作人员，维修人员以及工程技术人员，提出新的要求，除了要精心设计、合理选用、正确操作阀门之外，还要及时维护、修理阀门，使阀门的"跑、冒、滴、漏"及各类事故降到最低限度。

三、阀门的分类阀门的用途广泛，种类繁多，分类方法也比较多。

总的可分两大类：第一类自动阀门：依靠介质（液体、气体）本身的能力而自行动作的阀门。

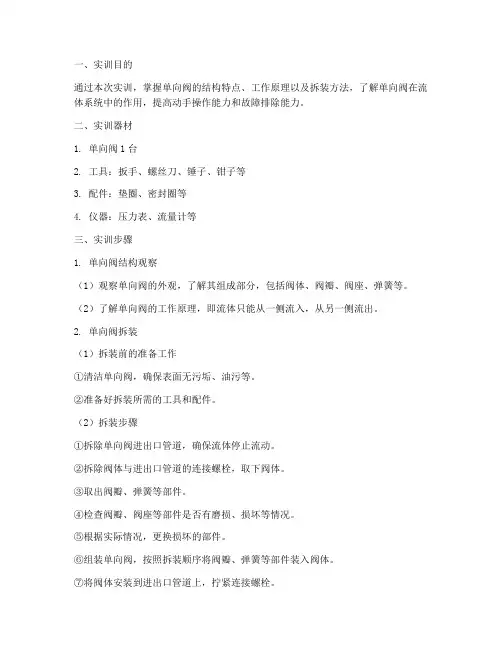

一、实训目的通过本次实训，掌握单向阀的结构特点、工作原理以及拆装方法，了解单向阀在流体系统中的作用，提高动手操作能力和故障排除能力。

二、实训器材1. 单向阀1台2. 工具：扳手、螺丝刀、锤子、钳子等3. 配件：垫圈、密封圈等4. 仪器：压力表、流量计等三、实训步骤1. 单向阀结构观察（1）观察单向阀的外观，了解其组成部分，包括阀体、阀瓣、阀座、弹簧等。

（2）了解单向阀的工作原理，即流体只能从一侧流入，从另一侧流出。

2. 单向阀拆装（1）拆装前的准备工作①清洁单向阀，确保表面无污垢、油污等。

②准备好拆装所需的工具和配件。

（2）拆装步骤①拆除单向阀进出口管道，确保流体停止流动。

②拆除阀体与进出口管道的连接螺栓，取下阀体。

③取出阀瓣、弹簧等部件。

④检查阀瓣、阀座等部件是否有磨损、损坏等情况。

⑤根据实际情况，更换损坏的部件。

⑥组装单向阀，按照拆装顺序将阀瓣、弹簧等部件装入阀体。

⑦将阀体安装到进出口管道上，拧紧连接螺栓。

3. 单向阀调试（1）连接压力表和流量计，观察单向阀的开启和关闭过程。

（2）调整单向阀，使其在规定的工作压力范围内正常工作。

（3）检查单向阀密封性能，确保无泄漏。

四、实训总结1. 通过本次实训，掌握了单向阀的结构特点、工作原理以及拆装方法。

2. 增强了动手操作能力，提高了故障排除能力。

3. 了解了单向阀在流体系统中的作用，为今后在实际工作中解决相关问题打下了基础。

4. 认识到拆装过程中应注意的事项，如清洁、组装顺序等。

5. 对单向阀的拆装和调试有了更深入的了解，为今后的工作积累了宝贵经验。

五、实训心得1. 在拆装过程中，要严格按照操作步骤进行，确保安全。

2. 注意观察部件的磨损、损坏等情况，以便及时更换。

3. 在调试过程中，要仔细观察单向阀的工作状态，确保其在规定的工作压力范围内正常工作。

4. 通过本次实训，提高了自己的动手操作能力和故障排除能力，为今后的工作打下了坚实基础。

5. 感谢指导老师的悉心教导，使自己在实训过程中受益匪浅。

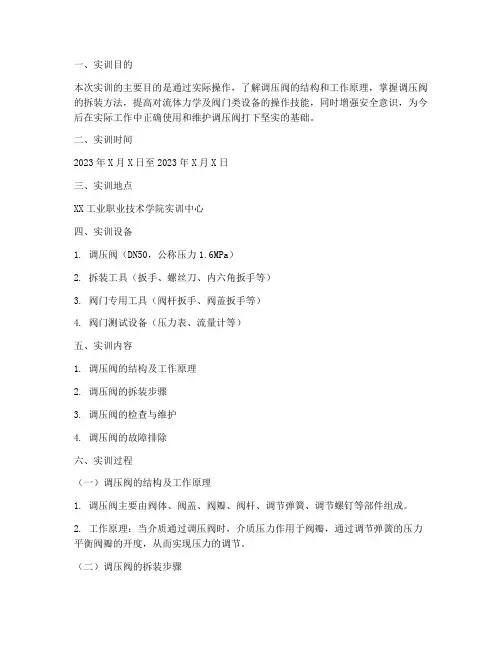

一、实训目的本次实训的主要目的是通过实际操作，了解调压阀的结构和工作原理，掌握调压阀的拆装方法，提高对流体力学及阀门类设备的操作技能，同时增强安全意识，为今后在实际工作中正确使用和维护调压阀打下坚实的基础。

二、实训时间2023年X月X日至2023年X月X日三、实训地点XX工业职业技术学院实训中心四、实训设备1. 调压阀（DN50，公称压力1.6MPa）2. 拆装工具（扳手、螺丝刀、内六角扳手等）3. 阀门专用工具（阀杆扳手、阀盖扳手等）4. 阀门测试设备（压力表、流量计等）五、实训内容1. 调压阀的结构及工作原理2. 调压阀的拆装步骤3. 调压阀的检查与维护4. 调压阀的故障排除六、实训过程（一）调压阀的结构及工作原理1. 调压阀主要由阀体、阀盖、阀瓣、阀杆、调节弹簧、调节螺钉等部件组成。

2. 工作原理：当介质通过调压阀时，介质压力作用于阀瓣，通过调节弹簧的压力平衡阀瓣的开度，从而实现压力的调节。

（二）调压阀的拆装步骤1. 关闭阀门前的准备工作：确认介质压力已降至安全值，切断介质来源，确保安全。

2. 拆卸阀盖：使用阀盖扳手，顺时针旋转阀盖，拆卸阀盖。

3. 拆卸阀瓣：用阀杆扳手或内六角扳手，逆时针旋转阀杆，拆卸阀瓣。

4. 检查阀瓣密封面：观察阀瓣密封面是否有磨损、划痕等异常情况，如有异常，应及时更换。

5. 检查调节弹簧：观察调节弹簧是否有变形、锈蚀等异常情况，如有异常，应及时更换。

6. 检查阀杆：观察阀杆是否有磨损、划痕等异常情况，如有异常，应及时更换。

7. 重新组装：按照拆卸的相反顺序，将阀瓣、调节弹簧、阀杆等部件组装回阀体。

8. 安装阀盖：将阀盖安装回阀体，并使用阀盖扳手，顺时针旋转阀盖，确保阀盖与阀体密封良好。

9. 检查：检查组装好的调压阀，确保各部件连接牢固，无泄漏现象。

（三）调压阀的检查与维护1. 定期检查：定期对调压阀进行检查，确保其正常工作。

2. 清洁：定期清洁调压阀，清除阀体内外的污物，防止介质污染。

#### 一、实训目的本次换向阀的拆装实训旨在通过实际操作，加深对换向阀结构、工作原理和维修保养方法的理解。

通过拆装实训，提高动手能力，培养实际操作技能，同时增强对机械设备的维护意识和责任感。

#### 二、实训时间与地点实训时间：2023年X月X日至2023年X月X日实训地点：机械工程系实训中心#### 三、实训器材与工具1. 实训器材：换向阀（包括多种型号）、气源、管道、压力表、安全阀等。

2. 实训工具：扳手、螺丝刀、钳子、放大镜、清洁布等。

#### 四、实训内容1. 换向阀的基本认识2. 换向阀的拆装步骤3. 换向阀故障分析及排除4. 换向阀的维护保养#### 五、实训过程1. 换向阀的基本认识首先，我们对换向阀进行了详细的了解。

换向阀是一种用于控制流体方向或通断的阀门，广泛应用于各种机械设备中。

它具有结构简单、动作可靠、操作方便等特点。

2. 换向阀的拆装步骤（1）拆装前的准备工作：检查换向阀的型号、规格，确认气源和管道连接正确。

使用清洁布清洁换向阀表面，确保操作环境整洁。

（2）拆装步骤：①松开换向阀上的螺栓，取下阀盖；②取下阀芯，观察阀芯和阀座之间的磨损情况；③检查阀杆、弹簧等部件，如有损坏或磨损，需进行更换；④安装新阀芯和弹簧，确保阀芯与阀座接触良好；⑤将阀盖重新装上，拧紧螺栓；⑥连接气源和管道，进行气密性试验。

3. 换向阀故障分析及排除在拆装过程中，我们遇到了以下几种故障：（1）换向阀无法正常工作：检查阀芯与阀座之间的磨损情况，如磨损严重，需更换阀芯；（2）换向阀泄漏：检查阀盖密封圈是否损坏，如有损坏，需更换密封圈；（3）换向阀动作缓慢：检查阀芯与阀座的配合间隙，如间隙过大，需进行调整。

针对以上故障，我们采取了相应的排除措施，确保换向阀恢复正常工作。

4. 换向阀的维护保养（1）定期检查换向阀的阀芯、阀座、弹簧等部件，确保其完好；（2）定期清洁换向阀表面，防止灰尘、油污等杂质进入阀门内部；（3）定期进行气密性试验，确保换向阀密封性能良好；（4）根据实际使用情况，定期更换磨损严重的部件。

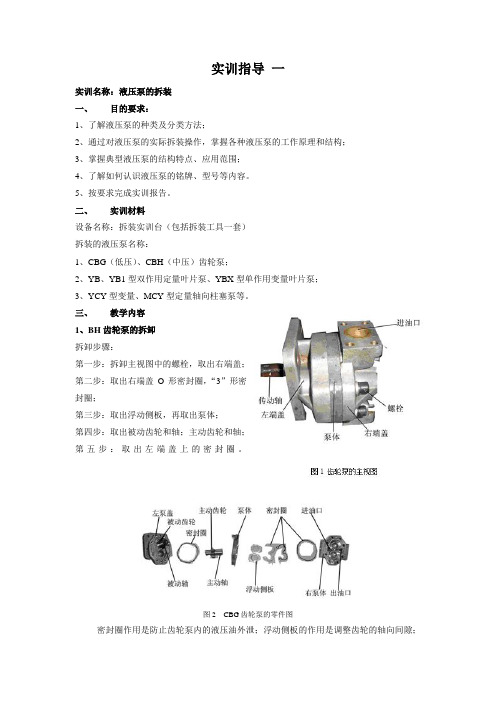

实训指导一实训名称：液压泵的拆装一、目的要求：1、了解液压泵的种类及分类方法；2、通过对液压泵的实际拆装操作，掌握各种液压泵的工作原理和结构；3、掌握典型液压泵的结构特点、应用范围；4、了解如何认识液压泵的铭牌、型号等内容。

5、按要求完成实训报告。

二、实训材料设备名称：拆装实训台（包括拆装工具一套）拆装的液压泵名称：1、CBG（低压）、CBH（中压）齿轮泵；2、YB、YB1型双作用定量叶片泵、YBX型单作用变量叶片泵；3、YCY型变量、MCY型定量轴向柱塞泵等。

三、教学内容1、BH齿轮泵的拆卸拆卸步骤：第一步：拆卸主视图中的螺栓，取出右端盖；第二步：取出右端盖O形密封圈，“3”形密封圈；第三步：取出浮动侧板，再取出泵体；第四步：取出被动齿轮和轴；主动齿轮和轴；第五步：取出左端盖上的密封圈。

图2 CBG齿轮泵的零件图密封圈作用是防止齿轮泵内的液压油外泄；浮动侧板的作用是调整齿轮的轴向间隙；因齿轮泵有困油现象，所以在浮动侧板上开有卸荷槽。

如果卸荷槽在压油区单边卸荷，则齿轮泵不可逆转。

密封圈的作用是隔离进出油口。

齿轮泵的被动轴承承受着压油腔的液压力和两齿轮的啮合力，主动齿轮轴承也承受着同样大小的两个力，但因被动齿轮所受两力的夹角小于主动齿轮，所以被动齿轮轴承比主动齿轮轴承容易磨损。

2、CBH型的拆卸拆卸步骤：第一步：拆卸螺栓，取出右泵盖及其上的密封圈；第二步：拿出浮动轴套；第三步：取出主动齿轮和主动轴，被动齿轮和被动轴；第四步：取出浮动轴套（调整齿轮的轴向间隙）；第五步；取下左泵盖上的密封圈（防止液压油外泄）防止进出油口相通。

齿轮泵浮动轴套双侧开卸荷槽,两侧卸荷槽不对称，压油侧卸荷槽靠近对称线;“3”型密封圈避免进、出油口相通。

3、双作用叶片泵的拆卸拆卸步骤：第一步：卸下螺栓，拆开泵体；第二步：取出配油盘；第三步：取出转子和叶片；第四步：取出定子，再取配油盘；双作用叶片泵的转子是圆形的，定子是由八部分曲线组成的，定子和转子同心。

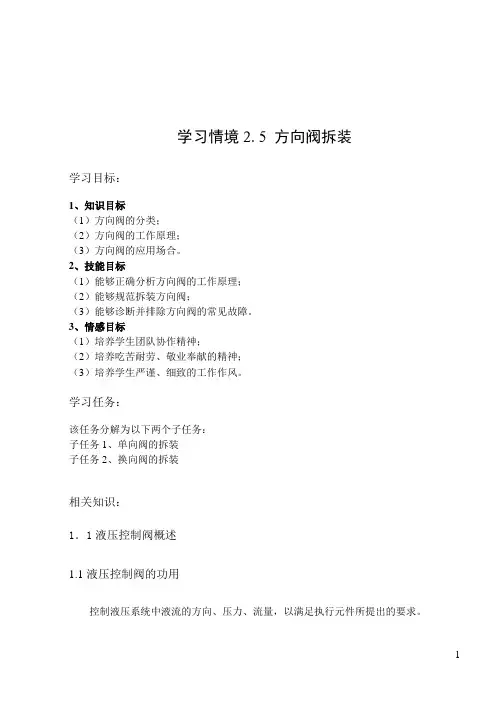

学习情境2. 5 方向阀拆装学习目标：1、知识目标（1）方向阀的分类；（2）方向阀的工作原理；（3）方向阀的应用场合。

2、技能目标（1）能够正确分析方向阀的工作原理；（2）能够规范拆装方向阀；（3）能够诊断并排除方向阀的常见故障。

3、情感目标（1）培养学生团队协作精神；（2）培养吃苦耐劳、敬业奉献的精神；（3）培养学生严谨、细致的工作作风。

学习任务：该任务分解为以下两个子任务：子任务1、单向阀的拆装子任务2、换向阀的拆装相关知识：1．1液压控制阀概述1.1液压控制阀的功用控制液压系统中液流的方向、压力、流量，以满足执行元件所提出的要求。

1.2、液压控制阀的类型（1）按用途（机能）分：方向控制阀，压力控制阀，流量控制阀。

三类基本阀可根据需要互相组合成为组合阀，几阀同体，结构紧凑，使用方便。

（2）按结构形式分：滑阀，锥阀，球阀，转阀，喷嘴挡板阀，射流管阀。

（3）按控制方法分：手动、机动、电动、液动、电液动。

（4）按安装连接形式分：管式连接，板式连接，法兰式连接，叠加式连接，插装式连接，集成式连接。

（5）按控制方式分：开关（定值），比例阀，伺服阀，数字阀。

1.3、液压控制阀的主要性能参数（1）公称压力（额定压力）：按基本参数所确定的名义压力。

（2）公称流量（额定流量）：液压阀在额定工况下通过的名义流量。

—适用于中低压阀。

（3）公称通径：液压阀液流进出口的名义尺寸。

—适用于高压阀。

1. 4、对液压控制阀的基本要求（1）动作灵敏，使用可靠，工作时冲击和振动小。

（2）油液流过的压力损失小。

（3）密封性能好。

（4）结构紧凑，安装、调整、使用、维护方便，通用性大。

2、方向控制阀✧用以控制油液流动方向或液流的通断。

✧方向控制阀的类型：单向阀、换向阀。

2.1 单向阀1、普通单向阀（逆止阀或止回阀）（1）功用：油液正向流通，反向截止。

（2）类型：直通式，直角式；管式连接、板式连接。

（3）结构：阀体、阀心（锥形、钢球式）、弹簧等。

液压与气压传动实验指导书液压实验室编印（内部教材）前言一、液压与气压传动实验教学的目的实验教学和理论教学互为依存，互为补充，共同组成液压与气压传动课的重要环节。

实验教学的成绩记入学分。

实验教学不仅仅是帮助加深理解液压与气压传动中的基本概念，巩固理论教学知识，它的重要意义还在于引导学生在科学实验的海洋中，学到一些基本的实验理论，掌握基本的实验方法，培养分析和解决液压与气压传动中的工程实际问题的能力。

二、实验教学的特点实验教学是学生在教师的指导和启发下，独立完成对某个研究对象（如某个理论、元件、系统等）的实验。

因此要求学生自己组织各项实验的执行方案。

以小组为单位，独立完成实验，要充分发挥学生的主观能动性和创造性。

要求学生在学习方法上要注意：1、认真做好实验前的准备工作，特别要弄清实验对象和实验目的，收集必要的资料（包括实验理论、实验方法、实验条件等），自行拟定实验执行方案、实验步骤及记录表格，并分好工，以便在教师指导下经适当讨论（即审核实验方案和步骤等）后，独立完成实验任务。

2、主动地进行实验，对实验中出现的一切现象要仔细观察，实验的同时，要不断的对实验结果进行分析和判断。

3、每次实验课应分配一定比例的时间，以小组为单位，自己组织讨论，分析实验数据，提出看法和问题，必要时可重新做实验的某一部分。

4、认真回答知道教师提出的质疑（包括口头回答和用实验回答）。

三、实验纪律1、未预习好实验内容者，不准进行实验。

2、未了解实验装置和测试装置以前，不要任意启动设备。

3、进入实验室必须严肃认真，集中精力，抓紧时间，分工合作，完成本实验内容。

与本实验无关的一切设备，不要乱动，更不准擅自启动。

4、实验前后都要检查设备的完好性。

实验后应使设备处于正常关闭状态，做好必要的维护。

5、所借物品，实验结束时，作必要的维护后，及时归还。

6、如违犯上述纪律，经劝告仍不改者，指导教师和实验技术人员有权取消其实验资格。

如因违反纪律和不遵守操作规程而损坏仪器设备时，应追究责任并按章赔偿。

液压与气动技术实训指导书实训教学不仅能帮助加深理解液压与气压传动中的基本概念，巩固理论知识，其重要意义还在于引导学生在实训的过程中，学到基本的理论和技能，提高学生的动手能力，培养学生分析和解决液压与气动技术中工程实际问题的能力。

本课程实训分为两大部分，一是液压元件拆装实训。

教学的目的是通过元件的拆装实训，使学生对学过的主要元件外观、内部结构，主要零件的形状、材料及其之间的配合要求等方面获得感性认识，从而加深对其工作原理的理解，使学生初步了解和掌握机械拆装的基本常识，了解液压元件维修的一般方法，锻炼机械维修方面的技能，以便在将来实际工作中设计和使用液压系统时，能正确选用和维修液压元件。

二是液压与气动回路、系统实训。

教学的目的是学生在教师的指导下，独立完成对研究对象(如某一理论、元件、系统等)的实训操作，启发与引导学生自己设计实训方案，在指导教师指导下通过分析、讨论与审核后，以小组为单位，独立完成实训。

在此以THPYQ-1实验台为例，介绍几种常用实训的原理、方法、步骤与数据的处理方法。

一、液压元件拆装实训1. 拆装注意事项①如果有拆装流程示意图，参考示意图进行拆与装；②拆装时请记录元件及解体零件的拆卸顺序和方向；③拆卸下来的零件，尤其泵体内的零件，要做到不落地、不划伤、不锈蚀等；④拆装个别零件需要专用工具。

如拆轴承需要用轴承起子，拆卡环需要用内卡钳等；⑤在需要敲打某一零件时，请用铜棒，切忌用铁或钢棒；⑥拆卸（或安装）一组螺钉时，用力要均匀；⑦安装前要给元件去毛刺，用煤油清洗然后晾干，切忌用棉纱擦干；⑧检查密封有无老化现象，如果有，请更换新的；⑨安装时不要将零件装反，注意零件的安装位置。

有些零件有定位槽孔，一定要对准；⑩安装完毕，检查现场有无漏装元件。

2. 实训用工具及材料钳工台虎钳、内六角扳手、活口扳手、螺丝刀、涨圈钳、游标卡尺、钢板尺、润滑油、化纤布料、各类液压泵、液压阀及其它液压元件等。

（一）液压泵拆装实训1. 实训目的通过对各种液压泵进行拆装，使学生对各种液压泵的结构有深入了解，并能依据流体力学的基本概念和定律来分析总结容积式泵的特性，掌握各种液压泵的工作原理、结构特点、使用性能等。

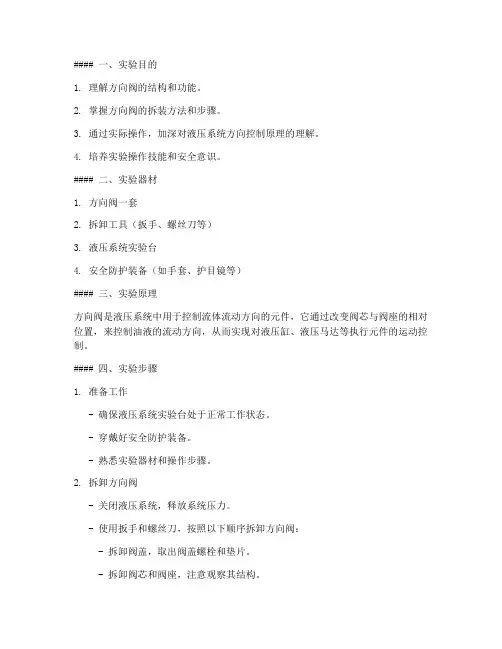

#### 一、实验目的1. 理解方向阀的结构和功能。

2. 掌握方向阀的拆装方法和步骤。

3. 通过实际操作，加深对液压系统方向控制原理的理解。

4. 培养实验操作技能和安全意识。

#### 二、实验器材1. 方向阀一套2. 拆卸工具（扳手、螺丝刀等）3. 液压系统实验台4. 安全防护装备（如手套、护目镜等）#### 三、实验原理方向阀是液压系统中用于控制流体流动方向的元件，它通过改变阀芯与阀座的相对位置，来控制油液的流动方向，从而实现对液压缸、液压马达等执行元件的运动控制。

#### 四、实验步骤1. 准备工作- 确保液压系统实验台处于正常工作状态。

- 穿戴好安全防护装备。

- 熟悉实验器材和操作步骤。

2. 拆卸方向阀- 关闭液压系统，释放系统压力。

- 使用扳手和螺丝刀，按照以下顺序拆卸方向阀：- 拆卸阀盖，取出阀盖螺栓和垫片。

- 拆卸阀芯和阀座，注意观察其结构。

- 拆卸阀体，取出阀体螺栓和垫片。

- 检查阀体内部，清理杂质和污垢。

3. 观察与记录- 观察阀芯、阀座和阀体的结构，记录其尺寸和形状。

- 分析阀芯与阀座之间的配合关系，记录其工作原理。

4. 组装方向阀- 清洁所有拆卸下来的零件，确保无污垢和杂质。

- 按照拆卸的逆顺序组装方向阀：- 组装阀体，安装阀体螺栓和垫片。

- 组装阀芯和阀座，注意阀芯与阀座的配合关系。

- 组装阀盖，安装阀盖螺栓和垫片。

5. 测试与验证- 在液压系统实验台上安装组装好的方向阀。

- 启动液压系统，观察方向阀的工作状态，验证其功能。

- 调整方向阀的阀芯位置，观察油液流动方向的变化。

#### 五、实验结果与分析1. 通过拆卸和组装方向阀，我们对方向阀的结构和功能有了更深入的了解。

2. 实验过程中，我们发现方向阀的阀芯与阀座之间的配合关系对阀的工作性能至关重要。

3. 组装过程中，我们严格按照拆卸的逆顺序进行，确保方向阀的正常工作。

#### 六、实验结论1. 方向阀是液压系统中重要的控制元件，其拆装方法和步骤对于维护和维修液压系统具有重要意义。
