液压控制元件 方向控制阀

第四章液压控制元件一、液压阀作用液压阀是液压系统中控制液流流动方向，压力高低、流量大小的控制元件。

二、液压阀分类按用途分：压力控制阀、流量控制阀、方向控制阀操纵方式分：人力操纵阀、机械操纵阀、电动操纵阀连接方式分：管式连接、板式及叠加式连接、插装式连接按结构分类：滑阀，座阀，射流管阀按控制方式：电液比例阀，伺服阀，数字控制阀按输出参量可调节性分类：开关控制阀，输出参量可调节的阀三、液压系统对阀的基本要求1.工作可靠，动作灵敏，冲击振动小2.压力损失小3.结构紧凑，安装调整维护使用方便，通用性好一、单向阀作用：控制油液的单向流动（单向导通，反向截止）。

性能要求：正向流动阻力损失小，反向时密封性好，动作灵敏1、普通单向阀图4-1&为一种管式普通单向阀的结构，压力油从阀体左端的通口流入时克服弹簧3作用在阀芯上的力，使阀芯向右移动，打开阀口，并通过阀芯上的径向孔冬轴向孔b从网体右端的通口流出；但是压力油从阀体右端的通口流入时, 液压力和弹簧力一起使阀芯压紧在阀座上，使阀口关闭，油液无祛通过，其图形符号如图4-lb所示。

一般单向阀的开启压力在0. 035-0. 05Mpa,作背压阀使用时，更换刚度较大图4-2&为一种液控单向阀的结构，当控制口 K 处无压力油通入时，它的工 作和普通单向阀一样，压力油只能从进油口 P1流向出油口 P2,不能反向流动。

当控制口K 处有压力油通入时，控制活塞1右侧d 腔通泄油口（图中未画出）， 在液压力作用下活塞向右移动，推动顶杆2顶开阀芯，使油口 P1和P2接通， 油液就可以从P2 口流向P1 口。

图4-2b 为其图形符号。

二换向阀利用阀芯对阀体的相对运动，使油路接通、关断或变换油流的方向，从而实 现液压执行元件及其驱动机构的启动、停止或变换运动方向。

按阀芯相对于阀体的运动方式：滑阀和转阀按操作方式：手动、机动、电磁动、液动和电液动等按阀芯工作时在阀体中所处 的位置：二位和三位等按换向阀所控制的通路数不同：二通、三通、四通和五通等。

一、概述伺服比例方向控制阀是一种用于控制液压系统中液压执行元件运动方向、速度和加速度的重要元件。

它在工业生产中扮演着非常重要的角色。

本文将重点针对先导式伺服比例方向控制阀的作用进行介绍。

二、先导式伺服比例方向控制阀的原理先导式伺服比例方向控制阀是一种通过电磁比例阀来控制主阀的启闭速度，从而精确控制液压执行元件运动方向和速度的装置。

它通过电磁阀控制油液的流向和流量，从而实现对液压执行元件的精确控制。

三、先导式伺服比例方向控制阀的作用1. 控制液压执行元件的运动方向先导式伺服比例方向控制阀通过控制液压系统中液压油的流向，从而确定液压执行元件的运动方向。

它可以根据系统的要求，精确地控制液压执行元件的运动方向，实现系统的各种运动功能。

2. 控制液压执行元件的运动速度先导式伺服比例方向控制阀可以通过调节电磁阀的开度来控制液压油的流量，从而精确控制液压执行元件的运动速度。

它可以根据系统的要求，精确地控制液压执行元件的运动速度，确保系统运动的平稳和可控性。

3. 控制液压执行元件的运动加速度除了可以控制运动方向和速度外，先导式伺服比例方向控制阀还可以通过调节电磁阀的响应时间，来控制液压执行元件的运动加速度。

它可以根据系统的要求，精确地控制液压执行元件的运动加速度，确保系统运动的顺畅和高效。

四、先导式伺服比例方向控制阀的应用领域先导式伺服比例方向控制阀广泛应用于各种液压系统中，尤其在航空航天、机械制造、船舶等领域有着重要的应用。

它可以在高精度要求的系统中发挥其优势，确保液压系统运行的稳定性和可靠性。

五、结论先导式伺服比例方向控制阀作为液压系统中的重要元件，具有控制运动方向、速度和加速度的重要功能。

它通过精确控制液压油的流向和流量，可以实现对液压执行元件的精确控制。

在实际应用中，它为各种液压系统的稳定运行和高效工作做出了重要贡献。

希望本文对先导式伺服比例方向控制阀的作用有所帮助，感谢您的阅读。

六、先导式伺服比例方向控制阀的设计和特点1. 先导式设计先导式伺服比例方向控制阀采用了先导阀和主阀相结合的设计，通过先导阀控制主阀的启闭速度，从而实现对液压油的精确控制。

方向控制阀名词解释
方向控制阀，也称为方向阀，是用来控制液压系统中油液流动方向的元件。

它是液压阀的一种，主要用来控制油液的流动方向，从而控制执行元件的运动方向。

方向控制阀可以分为单向型方向控制阀和换向型方向控制阀两类。

在液压系统中，方向控制阀的作用是控制油液的流动方向，使执行元件实现启、停或改变运动方向。

通过改变流道的开口度和流动方向，方向控制阀可以控制油液的流动路径，以满足不同的系统需求。

此外，方向控制阀还可以分为单向阀、液控单向阀、换向阀、行程减速阀、充液阀、梭阀等不同类型。

这些不同类型的方向控制阀具有不同的工作原理和用途，可以在不同的液压系统中发挥重要的作用。

以上内容仅供参考，如需更全面准确的信息，可以查阅机械工程学相关书籍获取。

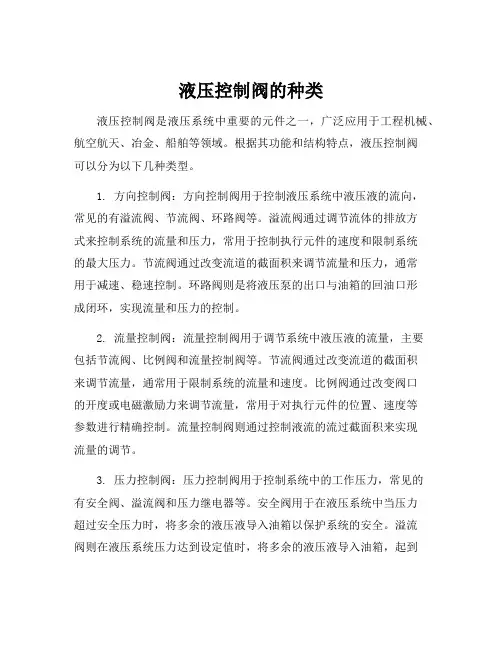

液压控制阀的种类液压控制阀是液压系统中重要的元件之一，广泛应用于工程机械、航空航天、冶金、船舶等领域。

根据其功能和结构特点，液压控制阀可以分为以下几种类型。

1. 方向控制阀：方向控制阀用于控制液压系统中液压液的流向，常见的有溢流阀、节流阀、环路阀等。

溢流阀通过调节流体的排放方式来控制系统的流量和压力，常用于控制执行元件的速度和限制系统的最大压力。

节流阀通过改变流道的截面积来调节流量和压力，通常用于减速、稳速控制。

环路阀则是将液压泵的出口与油箱的回油口形成闭环，实现流量和压力的控制。

2. 流量控制阀：流量控制阀用于调节系统中液压液的流量，主要包括节流阀、比例阀和流量控制阀等。

节流阀通过改变流道的截面积来调节流量，通常用于限制系统的流量和速度。

比例阀通过改变阀口的开度或电磁激励力来调节流量，常用于对执行元件的位置、速度等参数进行精确控制。

流量控制阀则通过控制液流的流过截面积来实现流量的调节。

3. 压力控制阀：压力控制阀用于控制系统中的工作压力，常见的有安全阀、溢流阀和压力继电器等。

安全阀用于在液压系统中当压力超过安全压力时，将多余的液压液导入油箱以保护系统的安全。

溢流阀则在液压系统压力达到设定值时，将多余的液压液导入油箱，起到压力保护作用。

压力继电器则通过感应系统中的压力变化，来控制系统的压力，并将信号转化为机械或电气信号进行反馈。

4. 比例控制阀：比例控制阀是一种可以精确控制流量、压力或位置的阀门，常见的有比例溢流阀、比例伺服阀等。

比例溢流阀通过改变阀口的开度来调节流量和压力，广泛应用于工程机械和液压系统中的位置控制。

比例伺服阀则是通过开启或关闭阀口来控制液压液对执行元件的作用力，常用于工业自动化领域。

液压控制阀的种类繁多，应根据具体的应用需求选取合适的控制阀。

在选择时要注意阀门的工作压力、流量、控制精度等参数，并进行合适的维护和保养，以确保系统的正常运行。

此外，还要注意阀门的安装方式和连接方式，以保证液压系统的密封性和可靠性。

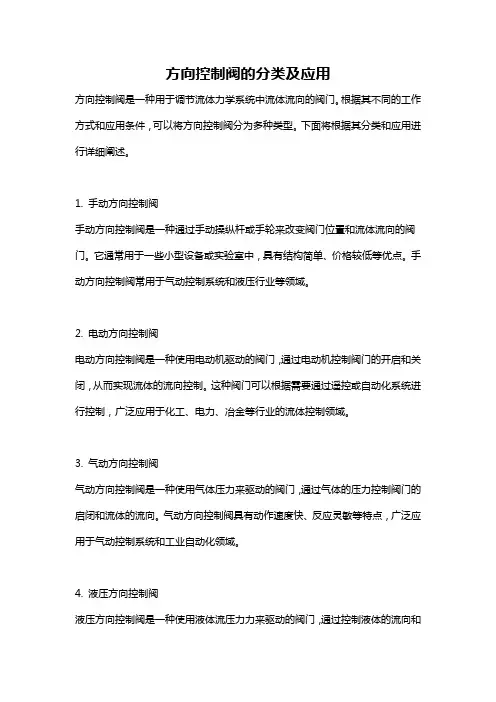

方向控制阀的分类及应用方向控制阀是一种用于调节流体力学系统中流体流向的阀门。

根据其不同的工作方式和应用条件，可以将方向控制阀分为多种类型。

下面将根据其分类和应用进行详细阐述。

1. 手动方向控制阀手动方向控制阀是一种通过手动操纵杆或手轮来改变阀门位置和流体流向的阀门。

它通常用于一些小型设备或实验室中，具有结构简单、价格较低等优点。

手动方向控制阀常用于气动控制系统和液压行业等领域。

2. 电动方向控制阀电动方向控制阀是一种使用电动机驱动的阀门，通过电动机控制阀门的开启和关闭，从而实现流体的流向控制。

这种阀门可以根据需要通过遥控或自动化系统进行控制，广泛应用于化工、电力、冶金等行业的流体控制领域。

3. 气动方向控制阀气动方向控制阀是一种使用气体压力来驱动的阀门，通过气体的压力控制阀门的启闭和流体的流向。

气动方向控制阀具有动作速度快、反应灵敏等特点，广泛应用于气动控制系统和工业自动化领域。

4. 液压方向控制阀液压方向控制阀是一种使用液体流压力力来驱动的阀门，通过控制液体的流向和压力来实现对流体系统的控制。

液压方向控制阀具有承压能力强、操作力矩小等特点，被广泛应用于液压动力领域、工程机械和船舶等行业。

5. 电磁方向控制阀电磁方向控制阀是一种利用电磁力来驱动的阀门，通过改变电磁线圈的通电和断电来控制阀门的开闭和流体的流向。

电磁方向控制阀具有动作迅速、可远程控制等特点，被广泛应用于自动化生产线、流体控制系统和供水领域。

在实际应用中，方向控制阀扮演着重要的角色。

它可以用于调节液体和气体的流向，控制工艺过程和设备的运行状态。

具体应用包括以下几个方面：1. 工业领域方向控制阀广泛应用于石油化工、电力、冶金、造纸等工业生产中的流体控制系统。

通过方向控制阀可以实现流体管道的切换、分配和控制，保证设备的正常运行和生产的顺利进行。

2. 自动化生产线方向控制阀在自动化生产线中起到关键作用。

它可以实现自动化生产过程中的流体管道的切换和控制，确保物料流动的顺畅和机械设备的高效运行。

方向控制阀的用途是控制方向控制阀（Directional Control Valve）是一种用于控制液压流体的流动方向的装置。

它根据控制信号的输入来改变其内部的阀芯位置，从而实现液压系统中介质的不同流向。

方向控制阀广泛应用于工业生产中的机械设备和液压系统中，具有以下主要用途：1.确定液压系统液压作用元件的运动方向：方向控制阀可以通过改变流体的流向，控制液压执行器（如液压缸、液压马达）的运动方向。

通过控制阀芯的位置，可以实现液压系统中活塞的伸缩、定位、顶升、夹紧等各种运动。

例如，在工业生产中的机床设备中，方向控制阀可以控制机床床台、工作台、刀架等的运动方向和位置。

2.实现液压系统中的流程切换：方向控制阀可以通过切换阀芯的位置，改变液压系统内流体的流向，实现不同液压元件或管路之间的流程切换。

例如，在机械设备中，方向控制阀可以实现循环油路与工作油路之间的切换，使液压系统在工作时能够高效地利用液压能力，提高工作效率。

3.控制液压系统中的压力控制阀：方向控制阀有时也可以用于控制液压系统中的压力。

例如，在液压系统中应用泵的启停控制时，可以通过方向控制阀配合压力控制阀来实现泵的启停和压力的控制。

总之，方向控制阀作为液压系统中的核心元件之一，其主要作用是控制液压介质的流向，从而实现液压系统中液压元件的动作和流程的切换。

方向控制阀不仅广泛应用于工业生产中的机械设备和液压系统中，还在冶金、石化、采矿、农业等领域中发挥着重要的作用。

随着科技的不断进步和液压技术的不断发展，方向控制阀的性能和功能也在不断提高，满足了各种复杂工况下的应用需求。

各种液压阀在液压系统中的作⽤1.液压阀——⽅向控制阀按⽤途分为单向阀和换向阀。

单向阀：只允许流体在管道中单向接通，反向即切断。

换向阀：改变不同管路间的通﹑断关系﹑根据阀芯在阀体中的⼯作位置数分两位﹑三位等;根据所控制的通道数分两通﹑三通﹑四通﹑五通等;根据阀芯驱动⽅式分⼿动﹑机动﹑电动﹑液动等。

图2为三位四通换向阀的⼯作原理。

P 为供油⼝，O 为回油⼝，A ﹑B 是通向执⾏元件的输出⼝。

当阀芯处於中位时，全部油⼝切断，执⾏元件不动;当阀芯移到右位时，P 与A 通，B 与O 通;当阀芯移到左位时，P 与B 通，A与O 通。

这样，执⾏元件就能作正﹑反向运动。

60年代后期，在上述⼏种液压控制阀的基础上⼜研制出电液⽐例控制阀。

它的输出量(压⼒﹑流量)能随输⼊的电信号连续变化。

电液⽐例控制阀按作⽤不同，相应地分为电液⽐例压⼒控制阀﹑电液⽐例流量控制阀和电液⽐例⽅向控制阀等。

2.液压阀——流量控制阀利⽤调节阀芯和阀体间的节流⼝⾯积和它所产⽣的局部阻⼒对流量进⾏调节，从⽽控制执⾏元件的运动速度。

流量控制阀按⽤途分为 5种。

(1)节流阀：在调定节流⼝⾯积后，能使载荷压⼒变化不⼤和运动均匀性要求不⾼的执⾏元件的运动速度基本上保持稳定。

(2)调速阀：在载荷压⼒变化时能保持节流阀的进出⼝压差为定值。

这样，在节流⼝⾯积调定以后，不论载荷压⼒如何变化，调速阀都能保持通过节流阀的流量不变，从⽽使执⾏元件的运动速度稳定。

(3)分流阀：不论载荷⼤⼩，能使同⼀油源的两个执⾏元件得到相等流量的为等量分流阀或同步阀;得到按⽐例分配流量的为⽐例分流阀。

(4)集流阀：作⽤与分流阀相反，使流⼊集流阀的流量按⽐例分配。

(5)分流集流阀：兼具分流阀和集流阀两种功能3.液压阀——压⼒控制阀按⽤途分为溢流阀﹑减压阀和顺序阀。

(1)溢流阀：能控制液压系统在达到调定压⼒时保持恒定状态。

⽤於过载保护的溢流阀称为安全阀。

当系统发⽣故障，压⼒升⾼到可能造成破坏的限定值时，阀⼝会打开⽽溢流，以保证系统的安全。

第10单元课：液压控制元件概述、方向控制阀引入新课一、复习和成果展示1.知识点回顾（1）液压缸各部分结构的特点和作用。

（2）液压马达的工作原理、主要性能参数。

（3）液压马达按结构形式不同的分类。

（4）液压执行元件的常见故障及排除方法。

2.成果展示由21-25号学生展示第9单元课的理实作业，老师点评，纠正错误点。

二、项目情境小王去液压元件店购买了普通单向阀、液控单向阀和各类的换向阀，但小王对其内部结构特点和工作原理不太清楚。

通过本节课的学习，我们来帮助小王解决这个问题。

三、教学要求1.教学目标（1）掌握液压控制元件的基本要求和液压控制元件的分类。

（2）掌握方向控制阀的分类。

（3）掌握换向阀的工作原理和三位阀的中位机能。

（4）了解换向阀常见故障及排除方法。

2.重点和难点（1）液压控制元件的基本要求和液压控制元件的分类。

（2）方向控制阀的分类。

（3）换向阀的工作原理和三位阀的中位机能。

（4）换向阀常见故障及排除方法。

教学设计任务1：液压控制元件概述一、相关知识液压控制阀是液压系统的控制元件，其作用是控制和调节液压系统中液体流动的方向、压力的高低和流量的大小，以满足执行元件的工作要求。

1.对液压控制元件的基本要求（1）动作灵敏、使用可靠，工作时冲击和振动小，使用寿命长。

（2）油液通过液压控制阀时的压力损失小。

（3）密封性能好，内泄漏少，无外泄漏。

（4）结构简单紧凑，体积小。

（5）安装、维护、调整方便，通用性好。

2.液压控制元件的分类（1）按用途分液压控制阀可分为方向控制阀、压力控制阀和流量控制阀。

这三类阀还可根据需要互相组合成为组合阀，以使结构紧凑，连接简单，并可提高效率。

（2）按控制原理分液压控制阀可分为开关阀、比例阀、伺服阀和数字阀。

开关阀调定后只能在调定状态下工作，本章将重点介绍这一使用最为普遍的液压控制阀。

比例阀和伺服阀能根据输入信号连续地或按比例地控制系统的参数。

数字阀则用数字信息直接控制阀的动作。

各种方向控制阀的原理图
液压阀是用来控制液压系统中油液的流动方向或调节其流量和压力的。

方向控制阀作为液压阀的一种，利用流道的更换控制着油液的流动方向
单向型方向控制阀是只允许气流沿一个方向流动的方向控制阀，如单向阀、梭阀、双压阀等
换向型方向控制阀是可以改变气流流动方向的方向控制阀，简称换向阀。

按照控制方式还可分为电磁阀，机械阀，气控阀，人控阀。

单向型方向控制阀
单向阀
单向阀是气流只能朝一个方向流动，而不能反向流动的阀。

单向阀常与节流阀组合，用来控制执行元件的速度。

1、组成：阀体、阀芯、弹簧等。

2、作用：只允许液流一个方向流动，反向则被截止。

3、工作原理：正向导通、反向截止。

4、应用：常被安装在泵的出口，一方面防止压力冲击影响泵的正常工作，另一方面防止泵不工作时系统油液倒流经泵回油箱。

被用来分隔油路以防止高低压干扰。

液控单向阀
液控单向阀是依靠控制流体压力，可以使单向阀反向流通的阀。

这种阀在煤矿机械的液压支护设备中占有较重要的地位。

液控单向阀与普通单向阀不同之处是多了一个控制油路K，当控制油路未接通压力油液时，液控单向阀就象普通单向阀一样工作，压力油只从进油口流向出油口，不能反向流动。

当控制油路有控制压力输入时，活塞顶杆在压力油作用下向右移动，用顶杆顶开单向阀，使进出油口接通。

若出油口大于进油口就能使油液反向流动。

各种液压控制阀图型符号和功用一、方向控制阀：名称功用职能符号说明单向阀允许液流单向通过，反向被截止。

液控单向阀既有单向止回作用又能使阀在控制油的控制下实现阀的反向开启。

双向液压锁当两条进口油路无油压，两条出口油路被锁闭。

当一条进口油路有油压，另一条油路双向导通。

换向阀用于将两个或两个以上的油口接通或切断改变液流方向。

人力控制按扭式拉钮式按—拉式手柄式踏板式双向踏板式一般符号机械控制顶杆式可变行程式弹簧式滚轮式电气控制单作用电磁式双作用电磁式比例电磁式比例双电磁式例：三位四通Y型弹簧复位双作用电磁阀压力控制加压或卸压控制差动控制例子：三位四通O型弹簧复位液动阀先导控制加压控制液动式（外控）二级（内控内泄）电液式（外控）例子：三位四通O型外控电液阀卸压控制液动式（内泄控制）（外泄控制）电液式（外控外泄）反馈控制一般符号梭阀有两个进口和一个公共出口，在进口压力的作用下，出口自动地与其中一个进口接通的阀。

或门型与门型二、压力控制阀：名称功用职能符号说明溢流阀控制阀的进口压力的压力阀。

直动型溢流阀先导型溢流阀先导型电磁溢流阀卸荷溢流阀一般符号减压阀使流经阀的油液节流降压，以便从系统中分出油压较低的支路。

直动型减压阀先导型减压阀定比减压阀定差减压阀一般符号顺序阀用油压信号控制油路接通或隔断的阀，常用来自动控制油缸或油马达的动作顺序。

直动型直控顺序阀直动型外控顺序阀先导型顺序阀单向顺序阀（平衡阀）一般符号卸荷阀使油泵或油路卸荷（卸压），减小功率消耗。

顺序阀和先导型溢流阀都可以作为卸荷阀使用。

名称功用职能符号说明节流阀靠改变阀的开度来改变通流面积，从而控制流量，借以控制执行机构的运动速度。

不可调节流阀可调节流阀单向节流阀油压差、油温、油的状况、节流口堵塞影响流量的稳定性。

调速阀（普通型调速阀）提供稳定的流量使执行元件运动速度稳定。

普通型调速阀温度补偿型调速阀轻载时功率损耗比溢流节流阀大，油液发热程度较大。

溢流节流阀提供稳定的流量使执行元件运动速度稳定。
