液压控制元件-方向控制阀

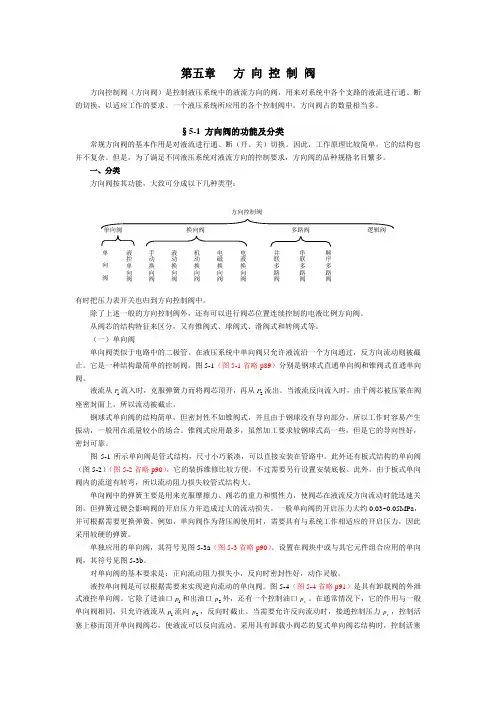

第五章方向控制阀方向控制阀（方向阀）是控制液压系统中的液流方向的阀，用来对系统中各个支路的液流进行通、断的切换，以适应工作的要求。

一个液压系统所应用的各个控制阀中，方向阀占的数量相当多。

§5-1 方向阀的功能及分类常规方向阀的基本作用是对液流进行通、断（开、关）切换。

因此，工作原理比较简单，它的结构也并不复杂。

但是，为了满足不同液压系统对液流方向的控制要求，方向阀的品种规格名目繁多。

一、分类方向阀按其功能，大致可分成以下几种类型：有时把压力表开关也归到方向控制阀中。

除了上述一般的方向控制阀外，还有可以进行阀芯位置连续控制的电液比例方向阀。

从阀芯的结构特征来区分，又有锥阀式、球阀式、滑阀式和转阀式等。

（一）单向阀单向阀类似于电路中的二极管。

在液压系统中单向阀只允许液流沿一个方向通过，反方向流动则被截止。

它是一种结构最简单的控制阀。

图5-1（图5-1省略p89）分别是钢球式直通单向阀和锥阀式直通单向阀。

液流从1P流入时，克服弹簧力而将阀芯顶开，再从2P流出。

当液流反向流入时，由于阀芯被压紧在阀座密封面上，所以流动被截止。

钢球式单向阀的结构简单，但密封性不如锥阀式，并且由于钢球没有导向部分，所以工作时容易产生振动，一般用在流量较小的场合。

锥阀式应用最多，虽然加工要求较钢球式高一些，但是它的导向性好，密封可靠。

图5-1所示单向阀是管式结构，尺寸小巧紧凑，可以直接安装在管路中。

此外还有板式结构的单向阀（图5-2）（图5-2省略p90），它的装拆维修比较方便，不过需要另行设置安装底板。

此外，由于板式单向阀内的流道有转弯，所以流动阻力损失较管式结构大。

单向阀中的弹簧主要是用来克服摩擦力、阀芯的重力和惯性力，使阀芯在液流反方向流动时能迅速关闭。

但弹簧过硬会影响阀的开启压力并造成过大的流动损失。

一般单向阀的开启压力大约0.03~0.05MPa，并可根据需要更换弹簧。

例如，单向阀作为背压阀使用时，需要具有与系统工作相适应的开启压力，因此采用较硬的弹簧。

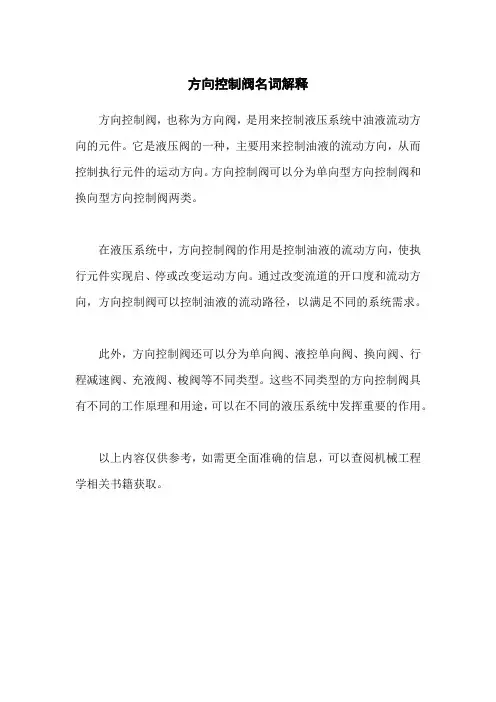

方向控制阀名词解释
方向控制阀，也称为方向阀，是用来控制液压系统中油液流动方向的元件。

它是液压阀的一种，主要用来控制油液的流动方向，从而控制执行元件的运动方向。

方向控制阀可以分为单向型方向控制阀和换向型方向控制阀两类。

在液压系统中，方向控制阀的作用是控制油液的流动方向，使执行元件实现启、停或改变运动方向。

通过改变流道的开口度和流动方向，方向控制阀可以控制油液的流动路径，以满足不同的系统需求。

此外，方向控制阀还可以分为单向阀、液控单向阀、换向阀、行程减速阀、充液阀、梭阀等不同类型。

这些不同类型的方向控制阀具有不同的工作原理和用途，可以在不同的液压系统中发挥重要的作用。

以上内容仅供参考，如需更全面准确的信息，可以查阅机械工程学相关书籍获取。

液压阀详细讲解
液压阀是一种用压力油操作的自动化元件，它受配压阀压力油的控制，通常与电磁配压阀组合使用，可用于远距离控制水电站油、气、水管路系统的通断。

常用于夹紧、控制、润滑等油路。

有直动型与先导型之分，多用先导型。

液压阀的种类繁多，具体可以分为以下几种：
1. 方向控制阀：通过改变液压系统中液流的通断状态，来控制执行元件的运动方向。

它包括单向阀和换向阀两种类型。

2. 压力控制阀：用于调节液压系统中的压力，以控制执行元件的力和运动速度。

它包括溢流阀、减压阀和顺序阀等。

3. 流量控制阀：通过调节液压系统中液流的流量，来控制执行元件的运动速度。

它包括节流阀和调速阀等。

液压阀在液压系统中起着非常重要的作用，它可以控制液压系统的压力、流量和方向，从而实现对执行元件的运动速度、力和方向的控制。

因此，正确选择和使用液压阀对于整个液压系统的性能和稳定性至关重要。

液压阀种类及作用液压阀是液压系统中的重要组成部分，用于控制液压流体的流量、压力和方向。

下面是一些常见的液压阀种类及其作用：1. 方向控制阀：- 单向阀（Check Valve）：防止液压流体逆流，只允许单向流动。

- 换向阀（Directional Valve）：控制液压系统中液压流体的流向，可以实现单向、双向或多向流动。

2. 流量控制阀：- 节流阀（Throttle Valve）：通过调节液流的截面积来控制流量，用于控制液压系统中的流量速度。

- 溢流阀（Relief Valve）：当液压系统中的压力超过设定值时，通过溢流来保护系统，控制流量和压力。

3. 压力控制阀：- 定压阀（Pressure Relief Valve）：用于限制液压系统中的最大工作压力，保护系统免受过高压力的损害。

- 压力序列阀（Sequence Valve）：在液压系统中按照一定的顺序控制压力的释放，用于实现多级动作。

4. 定位控制阀：- 电磁阀（Solenoid Valve）：通过电磁力控制阀门的开启和关闭，实现液压系统的远程控制。

- 比例阀（Proportional Valve）：根据输入信号的变化，精确控制液压系统中的流量、压力和位置。

5. 安全控制阀：- 逃逸阀（Escape Valve）：用于在紧急情况下快速释放液压系统中的压力，以确保系统和人员的安全。

- 断电阀（Shut-off Valve）：在断电或紧急情况下，迅速切断液压系统中的液流，保持系统稳定和安全。

以上仅列举了一些常见的液压阀种类及其作用，实际应用中还有其他特殊功能的阀门。

液压阀的选择取决于液压系统的需求和工作条件，通过合理的组合和控制，实现液压系统的稳定运行和精确控制。

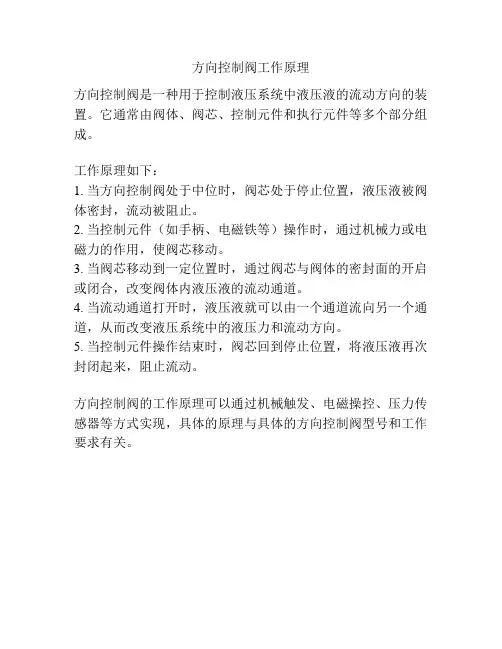

方向控制阀工作原理
方向控制阀是一种用于控制液压系统中液压液的流动方向的装置。

它通常由阀体、阀芯、控制元件和执行元件等多个部分组成。

工作原理如下：
1. 当方向控制阀处于中位时，阀芯处于停止位置，液压液被阀体密封，流动被阻止。

2. 当控制元件（如手柄、电磁铁等）操作时，通过机械力或电磁力的作用，使阀芯移动。

3. 当阀芯移动到一定位置时，通过阀芯与阀体的密封面的开启或闭合，改变阀体内液压液的流动通道。

4. 当流动通道打开时，液压液就可以由一个通道流向另一个通道，从而改变液压系统中的液压力和流动方向。

5. 当控制元件操作结束时，阀芯回到停止位置，将液压液再次封闭起来，阻止流动。

方向控制阀的工作原理可以通过机械触发、电磁操控、压力传感器等方式实现，具体的原理与具体的方向控制阀型号和工作要求有关。

方向控制阀的用途是控制方向控制阀（Directional Control Valve）是一种用于控制液压流体的流动方向的装置。

它根据控制信号的输入来改变其内部的阀芯位置，从而实现液压系统中介质的不同流向。

方向控制阀广泛应用于工业生产中的机械设备和液压系统中，具有以下主要用途：1.确定液压系统液压作用元件的运动方向：方向控制阀可以通过改变流体的流向，控制液压执行器（如液压缸、液压马达）的运动方向。

通过控制阀芯的位置，可以实现液压系统中活塞的伸缩、定位、顶升、夹紧等各种运动。

例如，在工业生产中的机床设备中，方向控制阀可以控制机床床台、工作台、刀架等的运动方向和位置。

2.实现液压系统中的流程切换：方向控制阀可以通过切换阀芯的位置，改变液压系统内流体的流向，实现不同液压元件或管路之间的流程切换。

例如，在机械设备中，方向控制阀可以实现循环油路与工作油路之间的切换，使液压系统在工作时能够高效地利用液压能力，提高工作效率。

3.控制液压系统中的压力控制阀：方向控制阀有时也可以用于控制液压系统中的压力。

例如，在液压系统中应用泵的启停控制时，可以通过方向控制阀配合压力控制阀来实现泵的启停和压力的控制。

总之，方向控制阀作为液压系统中的核心元件之一，其主要作用是控制液压介质的流向，从而实现液压系统中液压元件的动作和流程的切换。

方向控制阀不仅广泛应用于工业生产中的机械设备和液压系统中，还在冶金、石化、采矿、农业等领域中发挥着重要的作用。

随着科技的不断进步和液压技术的不断发展，方向控制阀的性能和功能也在不断提高，满足了各种复杂工况下的应用需求。

第10单元课：液压控制元件概述、方向控制阀引入新课一、复习和成果展示1.知识点回顾（1）液压缸各部分结构的特点和作用。

（2）液压马达的工作原理、主要性能参数。

（3）液压马达按结构形式不同的分类。

（4）液压执行元件的常见故障及排除方法。

2.成果展示由21-25号学生展示第9单元课的理实作业，老师点评，纠正错误点。

二、项目情境小王去液压元件店购买了普通单向阀、液控单向阀和各类的换向阀，但小王对其内部结构特点和工作原理不太清楚。

通过本节课的学习，我们来帮助小王解决这个问题。

三、教学要求1.教学目标（1）掌握液压控制元件的基本要求和液压控制元件的分类。

（2）掌握方向控制阀的分类。

（3）掌握换向阀的工作原理和三位阀的中位机能。

（4）了解换向阀常见故障及排除方法。

2.重点和难点（1）液压控制元件的基本要求和液压控制元件的分类。

（2）方向控制阀的分类。

（3）换向阀的工作原理和三位阀的中位机能。

（4）换向阀常见故障及排除方法。

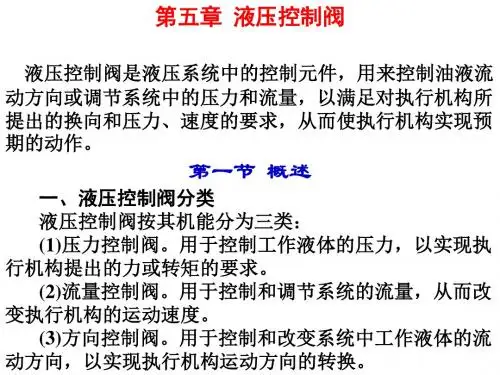

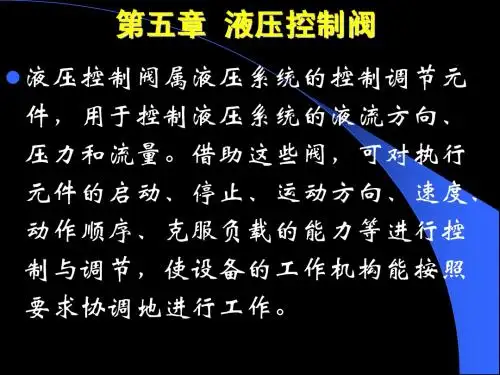

教学设计任务1：液压控制元件概述一、相关知识液压控制阀是液压系统的控制元件，其作用是控制和调节液压系统中液体流动的方向、压力的高低和流量的大小，以满足执行元件的工作要求。

1.对液压控制元件的基本要求（1）动作灵敏、使用可靠，工作时冲击和振动小，使用寿命长。

（2）油液通过液压控制阀时的压力损失小。

（3）密封性能好，内泄漏少，无外泄漏。

（4）结构简单紧凑，体积小。

（5）安装、维护、调整方便，通用性好。

2.液压控制元件的分类（1）按用途分液压控制阀可分为方向控制阀、压力控制阀和流量控制阀。

这三类阀还可根据需要互相组合成为组合阀，以使结构紧凑，连接简单，并可提高效率。

（2）按控制原理分液压控制阀可分为开关阀、比例阀、伺服阀和数字阀。

开关阀调定后只能在调定状态下工作，本章将重点介绍这一使用最为普遍的液压控制阀。

比例阀和伺服阀能根据输入信号连续地或按比例地控制系统的参数。

数字阀则用数字信息直接控制阀的动作。

各种方向控制阀的原理图
液压阀是用来控制液压系统中油液的流动方向或调节其流量和压力的。

方向控制阀作为液压阀的一种，利用流道的更换控制着油液的流动方向
单向型方向控制阀是只允许气流沿一个方向流动的方向控制阀，如单向阀、梭阀、双压阀等
换向型方向控制阀是可以改变气流流动方向的方向控制阀，简称换向阀。

按照控制方式还可分为电磁阀，机械阀，气控阀，人控阀。

单向型方向控制阀
单向阀
单向阀是气流只能朝一个方向流动，而不能反向流动的阀。

单向阀常与节流阀组合，用来控制执行元件的速度。

1、组成：阀体、阀芯、弹簧等。

2、作用：只允许液流一个方向流动，反向则被截止。

3、工作原理：正向导通、反向截止。

4、应用：常被安装在泵的出口，一方面防止压力冲击影响泵的正常工作，另一方面防止泵不工作时系统油液倒流经泵回油箱。

被用来分隔油路以防止高低压干扰。

液控单向阀
液控单向阀是依靠控制流体压力，可以使单向阀反向流通的阀。

这种阀在煤矿机械的液压支护设备中占有较重要的地位。

液控单向阀与普通单向阀不同之处是多了一个控制油路K，当控制油路未接通压力油液时，液控单向阀就象普通单向阀一样工作，压力油只从进油口流向出油口，不能反向流动。

当控制油路有控制压力输入时，活塞顶杆在压力油作用下向右移动，用顶杆顶开单向阀，使进出油口接通。

若出油口大于进油口就能使油液反向流动。

液压控制阀工作原理
液压控制阀是液压系统中的重要组成部分，用于控制液压流体的流量、压力和方向。

其工作原理如下：
1. 流量控制：液压控制阀通过调节阀芯的开口面积，改变液压流体通过阀的流通截面积，从而控制液压系统中的流量。

当阀芯打开时，流量增大；当阀芯关闭时，流量减小。

2. 压力控制：液压控制阀通过调节阀芯的开口面积，控制液压系统中的工作压力。

当液压系统中的压力超过预设值时，控制阀会自动调节阀芯的开口面积，使压力保持在设定值范围内。

3. 方向控制：液压控制阀通过调节阀芯的位置，改变液压系统中液压流体的流向。

根据液压系统的工作需求，控制阀可将液压流体的流向导向到不同的油路或油腔中，实现液压执行元件的动作。

液压控制阀的工作原理是通过阀芯的位置、开口面积和运动状态来调节流量、压力和方向。

不同的液压控制阀具有不同的结构和特点，但其基本工作原理是相似的。

通过合理选择和调整液压控制阀的参数，可以实现对液压系统的精确控制，提高系统的工作效率和可靠性。
