方向控制阀工作原理
方向控制阀属于气动执行元件，主要用于控制气动系统中的气流方向。
它采用了先进的阀门结构设计，能够根据系统需求来控制气流的进出口。
方向控制阀一般由阀体、阀芯和驱动元件组成。
阀体是方向控制阀的主要外壳，用来固定和支撑其他组件。
阀芯是阀体内部移动的部分，它能够通过被驱动元件的作用产生运动，从而改变气流的路径和方向。
驱动元件一般是气动元件，如气缸、电磁阀等，它们能够根据输入的信号输出合适的力来驱动阀芯的运动。
方向控制阀的工作原理是通过驱动元件对阀芯的控制来改变气流的方向。
当驱动元件受到激励时，它能够对阀芯施加力，使得阀芯发生位移。
阀芯的位移可以让气流从一个通道进入另一个通道，从而改变气流的方向。
当驱动元件的激励结束时，阀芯会返回到初始位置，恢复气流的原来方向。
方向控制阀通常具有多个通道，每个通道都有一个入口和一个出口。
通过控制阀芯的位置，可以使气流从不同的入口流向不同的出口。
这样，方向控制阀能够实现在气动系统中的流向切换和控制，从而实现对执行元件的控制。
总之，方向控制阀工作原理是通过驱动元件对阀芯的控制来改变气流的方向，从而实现对气动系统中气流路径的切换和控制。
它是气动系统中重要的控制元件，广泛应用于工业自动化、机械制造等领域。
方向控制阀名词解释
方向控制阀，也称为方向阀，是用来控制液压系统中油液流动方向的元件。
它是液压阀的一种，主要用来控制油液的流动方向，从而控制执行元件的运动方向。
方向控制阀可以分为单向型方向控制阀和换向型方向控制阀两类。
在液压系统中，方向控制阀的作用是控制油液的流动方向，使执行元件实现启、停或改变运动方向。
通过改变流道的开口度和流动方向，方向控制阀可以控制油液的流动路径，以满足不同的系统需求。
此外，方向控制阀还可以分为单向阀、液控单向阀、换向阀、行程减速阀、充液阀、梭阀等不同类型。
这些不同类型的方向控制阀具有不同的工作原理和用途，可以在不同的液压系统中发挥重要的作用。
以上内容仅供参考，如需更全面准确的信息，可以查阅机械工程学相关书籍获取。
方向控制阀的分类及应用方向控制阀是一种用于调节流体力学系统中流体流向的阀门。
根据其不同的工作方式和应用条件，可以将方向控制阀分为多种类型。
下面将根据其分类和应用进行详细阐述。
1. 手动方向控制阀手动方向控制阀是一种通过手动操纵杆或手轮来改变阀门位置和流体流向的阀门。
它通常用于一些小型设备或实验室中，具有结构简单、价格较低等优点。
手动方向控制阀常用于气动控制系统和液压行业等领域。
2. 电动方向控制阀电动方向控制阀是一种使用电动机驱动的阀门，通过电动机控制阀门的开启和关闭，从而实现流体的流向控制。
这种阀门可以根据需要通过遥控或自动化系统进行控制，广泛应用于化工、电力、冶金等行业的流体控制领域。
3. 气动方向控制阀气动方向控制阀是一种使用气体压力来驱动的阀门，通过气体的压力控制阀门的启闭和流体的流向。
气动方向控制阀具有动作速度快、反应灵敏等特点，广泛应用于气动控制系统和工业自动化领域。
4. 液压方向控制阀液压方向控制阀是一种使用液体流压力力来驱动的阀门，通过控制液体的流向和压力来实现对流体系统的控制。
液压方向控制阀具有承压能力强、操作力矩小等特点，被广泛应用于液压动力领域、工程机械和船舶等行业。
5. 电磁方向控制阀电磁方向控制阀是一种利用电磁力来驱动的阀门，通过改变电磁线圈的通电和断电来控制阀门的开闭和流体的流向。
电磁方向控制阀具有动作迅速、可远程控制等特点，被广泛应用于自动化生产线、流体控制系统和供水领域。
在实际应用中，方向控制阀扮演着重要的角色。
它可以用于调节液体和气体的流向，控制工艺过程和设备的运行状态。
具体应用包括以下几个方面：1. 工业领域方向控制阀广泛应用于石油化工、电力、冶金、造纸等工业生产中的流体控制系统。
通过方向控制阀可以实现流体管道的切换、分配和控制，保证设备的正常运行和生产的顺利进行。
2. 自动化生产线方向控制阀在自动化生产线中起到关键作用。
它可以实现自动化生产过程中的流体管道的切换和控制，确保物料流动的顺畅和机械设备的高效运行。
方向阀控制选用原则及选用禁忌方向阀控制选用原则及注意事项1．方向控制阀的选用原则方向控制阀实质上就是一种开关阀，所谓方向控制就是使油路就是油路通或断，或者使流量汇集与分流。
根据系统的要求选用适合的方向阀，必须考虑到下列方面：（1）额定压力必须使所选用适合的方向阀的额定压力与系统工作压力相容，液压系统的最大压力应低于阀的额定压力。
（2）额定流量要高于工作流量，流经方向控制阀的最大流量一般不应大于阀的额定流量。
还要注意到由于单作用液压缸两边的面积差所造成的流量差异。
最新的公司样本已开始将阀的通流能力用流量与压差的关系曲线表示。
选用时要根据这曲线确定是否满足需要。
广州机械科学研究院系列中，低压阀的型号中已表示出阀的额定流量；中、高压阀的型号中表明了通径。
不同连接方式的阀，通径相同时，额定流量也不一样，请参考油管的产品样本。
通常，上述两个系列的阀都给出了在额定流量时的压力损失。
力士乐系列换向阀的特性曲线，给出了不同通径、不同滑阀机能和流液方向时流量与压力损失的关系。
（3）滑阀机能能指换向阀处于中位时的通路形式。
不同滑阀机能的阀在换向时冲击的大小不同，能够实现的功能也不同。
（4）操作方式应根据需要，选择合适的操纵方式如手动、机动（如凸轮、杠杆等）、电磁铁控制、液动、液压先导阀控制等。
（5）整体式与分片式一些方向阀特别是多路阀，其阀体有整体式与分片式之分。
叠加法也是分片式。
（6）介质相溶性（7）响应时间在方向阀中此动态性能往往与系统要求有关，是一个重要因素。
（8）节流特性方向控制阀原式一种开关阀，现在也再系统中刘勇其节流功能。
这时阀的流量与压差关系曲线可被用来选阀，来满足系统要求。
（9）阀的其他功能不同公司的阀有时具有不同的附加功能，以减少选用时的品种。
（10）安装及连接方式，如管式、板式、叠加式，可供选择。
（11）接口尺寸（12）尺寸和重量（13）价格（14）服务性即是否易现成购买等。
（15）可置换性如与原设备的原件是否可置换。

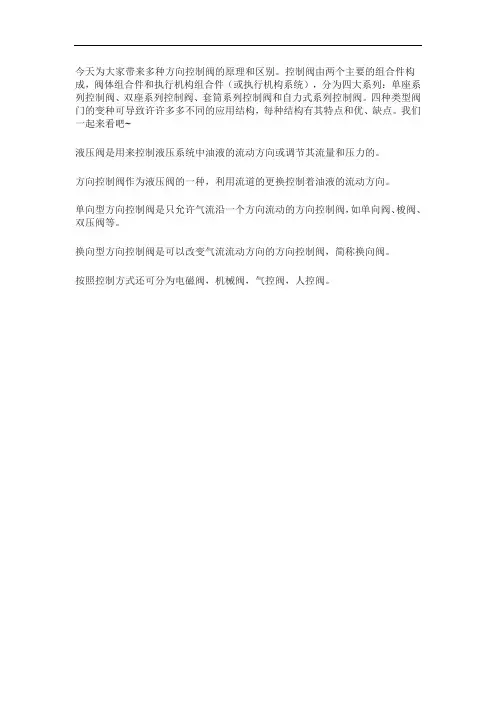

今天为大家带来多种方向控制阀的原理和区别。
控制阀由两个主要的组合件构成，阀体组合件和执行机构组合件（或执行机构系统），分为四大系列：单座系列控制阀、双座系列控制阀、套筒系列控制阀和自力式系列控制阀。
四种类型阀门的变种可导致许许多多不同的应用结构，每种结构有其特点和优、缺点。
我们一起来看吧~液压阀是用来控制液压系统中油液的流动方向或调节其流量和压力的。
方向控制阀作为液压阀的一种，利用流道的更换控制着油液的流动方向。
单向型方向控制阀是只允许气流沿一个方向流动的方向控制阀，如单向阀、梭阀、双压阀等。
换向型方向控制阀是可以改变气流流动方向的方向控制阀，简称换向阀。
按照控制方式还可分为电磁阀，机械阀，气控阀，人控阀。
单向型方向控制阀1.单向阀单向阀是气流只能朝一个方向流动，而不能反向流动的阀。
单向阀常与节流阀组合，用来控制执行元件的速度。
组成：阀体、阀芯、弹簧等。
作用：只允许液流一个方向流动，反向则被截止。
工作原理：正向导通、反向截止。
应用：常被安装在泵的出口，一方面防止压力冲击影响泵的正常工作，另一方面防止泵不工作时系统油液倒流经泵回油箱。
被用来分隔油路以防止高低压干扰。
2.液控单向阀液控单向阀是依靠控制流体压力，可以使单向阀反向流通的阀。
这种阀在煤矿机械的液压支护设备中占有较重要的地位。
液控单向阀与普通单向阀不同之处是多了一个控制油路K，当控制油路未接通压力油液时，液控单向阀就象普通单向阀一样工作，压力油只从进油口流向出油口，不能反向流动。
当控制油路有控制压力输入时，活塞顶杆在压力油作用下向右移动，用顶杆顶开单向阀，使进出油口接通。
若出油口大于进油口就能使油液反向流动。
组成：普通单向阀+小活塞缸内泄式和外泄式。
工作原理：a. 无控制油时，与普通单向阀一样b. 通控制油时，正反向都可以流动。
应用：a、保持压力。
b、液压缸的“支承”。
c、实现液压缸锁紧。
d、大流量排油。
e、作充油阀。
f、组合成换向阀。
换向阀换向阀是具有两种以上流动形式和两个以上油口的方向控制阀。
方向控制阀的原理和区别方向控制阀是一种用于控制液压系统的阀门，通过改变液压流体的流向来控制执行元件（如液压缸或液压马达）的运动方向。
方向控制阀的原理是利用阀芯或阀门的运动，通过开启或关闭阀门的不同通道来改变液压流体的流动路径，从而达到控制执行元件的移动或停止的目的。
根据不同的工作原理和结构特点，方向控制阀可以分为以下几种常见的类型：1.手动方向控制阀：通过人工操作手柄或把手来控制阀芯的运动，改变液压流体的流向。
这种阀门通常具有结构简单、易于操作和维护的特点，适用于一些简单的应用场景。
2.机械方向控制阀：通过机械装置或驱动装置来控制阀芯的运动，改变液压流体的流向。
这种阀门通常具有操作灵活、可实现远程控制和自动控制的特点，适用于一些需要较高控制精度和控制自动化程度的应用场景。
3.手电磁方向控制阀：通过电磁力的作用来控制阀芯的运动，改变液压流体的流向。
这种阀门通常具有启闭速度快、反应灵敏、能耗低和可远程控制等特点，广泛应用于工程机械、冶金设备、船舶和起重机械等行业。
4.比例方向控制阀：通过控制电磁阀阀芯的移动来改变液压流体的流量和流向，从而实现对执行元件的平稳和精确的控制。
这种阀门可以通过调节电流和电压来实现控制的线性化和精确度的调整，适用于需要精准控制和运动平稳的应用场景。
5.液压方向控制阀：通过液压力对阀芯或阀门的作用来改变液压流体的流向。
这种阀门通常具有启闭速度快、反应灵敏、抗压能力强和可实现远程控制等特点，适用于一些对流量和压力要求较高的应用场景。
在实际应用中，不同类型的方向控制阀可以按照具体的工作原理和结构特点进行组合和应用，以满足液压系统的控制需求。
同时，方向控制阀的种类也在不断发展和创新，以适应不同行业和领域的应用需求。
.-方向控制阀————————————————————————————————作者：————————————————————————————————日期：教案首页课程名称液压与气动技术课题第5章液压控制元件5.1 液压控制元件的概述5.2 方向控制阀课型理论周次学时 2授课时间月日月日月日月日月日班级（人数）教学目的【知识目标】了解液压控制阀的功用、分类和结构掌握换向阀位通滑阀机能【能力目标】掌握换向阀位、通、滑阀机能【德育目标】培养学生用理论知识解决简单的实际问题的能力。
教学重点1、换向阀的位、通、滑阀机能的概念2、换向阀符号的含义教学难点换向阀工作原理教学方法讲授+练习教具/设备作业教学后记授课教师冯莉2012年月日审签年月日组织教学：提示学生上课，集中学生注意力，检查学生出勤情况复习旧课：1、液压缸的密封装置有哪些？2、液压缸为什么要缓冲？缓冲方法有哪些？讲授新课：第五章液压控制阀5.1概述一、定义：液压控制元件也叫液压控制阀（液压阀）。
二、功用：控制和调节液压系统中液体流动的方向、压力的高低、流量的大小，以满足执行元件的工作要求。
三、对液压控制阀的基本要求①动作灵敏、性能好、工作可靠、冲击振动和噪声小；②油液通过阀时的液压损失要小；③密封性能好；④结构简单、紧凑，体积小，重量轻，安装、维修方便，成本低。
四、分类（1）按机能（用途）分类压力控制阀：溢流阀、减压阀、顺序阀、卸荷阀、缓冲阀、限压切断阀、压力继电器等流量控制阀：节流阀、单向节流阀、调速阀、分流阀、排气节流阀等方向控制阀：单向阀、换向阀、行程减速阀、比例方向控制阀、快速排气阀、脉冲阀等（2）按连接方式分类管式连接阀：将板式阀用螺钉固定在连接板（或油路板、集成块）上。
如：螺纹式联接、法兰式连接。
板式或叠加式连接：单层连接板式、双层连接板式、叠加阀、多路阀。
插装式连接：螺纹式插装（二、三、四通插装阀）、盖板式插装（二通）。
（3）按操纵方法分类：手动阀：手把及手轮、踏板、杠杆机动阀：档块及碰块、弹簧液/气动阀：液动阀、气动阀电液/气动阀：电液动阀、电气动阀电动阀：普通/比例电磁铁控制、步进电动机控制、伺服电动机控制（4）按输出参数可调性分类：开关控制阀：方向控制阀、顺序阀、限速切断阀、逻辑元件输出参数连续可调的阀：溢流阀、减压阀、节流阀、调速阀、各类电液控制阀（比例阀、伺服阀）5.2 方向控制阀作用：方向控制阀（简称方向阀），用来控制液压系统的油流方向，接通或断开油路，从而控制执行机构的启动、停止或改变运动方向。
分类：单向阀普通单向阀：只允许油液正向流动，不许反流。
教学方法及授课要点随记液控单向阀：正向流通，反向流通受控（多一个控制口）。
方向控制阀按通路分类——二通、三通、四通、五通、……按工作位置数分类——二位、三位、四位、……电磁换向阀换向阀电液换向阀按控制/操纵方式分类液动换向阀手动换向阀机动换向阀气动换向阀一、单向阀：单向阀有普通单向阀和液控单向阀两种。
（一）普通单向阀1、功用：只允许油液正向流动，不许反流。
2、结构及符号：阀体、阀芯（锥形、钢球式）弹簧等。
3、对单向阀的要求：①通过液流时压力损失要小，而反向截止时密封性要好；②动作灵敏，工作时无撞击和噪声。
4、工作原理当液流从流入时，克服弹簧3作用在阀心2上的力，使阀芯2向右移动，打开阀口通过阀心上的径向孔a、轴向孔b从阀体右端的通口流出。
（液流从进油口流入时：p1p2 ）当液流反向（压力油从P2口）流入时，液压力和弹簧力将阀芯压紧在阀座上，使阀口关闭，液流不能通过。
（液流从出油口流入时：p2 p1）5、性能参数⑴正向最小开启压力：开启压力：P k=0、04—0、1MP a⑵正向流动时的压力损失：⑶反向泄漏量：作背压阀：P k=0.2—0.6 MP a6、主要用途：⑴选择液流方向。
⑵区分高低压油，分隔油路防止干扰。
⑶保护泵正常工作。
⑷泵停止供油时，可防止系统油液经泵倒流回油箱。
⑸可作背压阀用，提高执行元件的运动平稳性。
（二）液控单向阀1、功用：正向流通，反向受控流通。
2、结构及符号：普通单向阀+液控装置。
3、工作原理（1）控制口K不通压力油时，压力油只能从通口P1向通口P2，不能反向流动。
（2）控制口K接通压力油时，活塞1右移通过顶杆2顶开阀芯3，使通口P1和P2接通，油液可在两个方向自由流动。
5.2.2 换向阀一、作用：利用阀芯和阀体相对位置的改变，来控制各油口的接通、关断或改变液流方向，从而控制执行元件的换向、启动和停止。
二、对换向阀的基本要求是：①液流通过阀时压力损失小（一般<0.1～0.3MPa）；②互不相通的液流间的泄漏小；（3）换向可靠、迅速且平稳无冲击。
三、分类（1）按阀芯运动形式分：滑阀式换向阀，转阀式换向阀（2）按阀的工作位置和通路数分：二位二通、二位三通、二位四通、三位四通、三位五通（3）按操纵方式分：手动、机动、电磁、液动、电液动等多种；四、换向阀的工作原理1.工作原理图5-6为换向阀的工作原理图。
图示状态下，液压缸两腔不通压力油，活塞处于停止状态。
若使阀芯1左移，阀体2的油口P和A连通。
B和T连通，则压力油经P、A进入液压缸左腔，右腔油液经B、T流回油箱，活塞向右运动；反之，若使阀芯右移，则油口P和B连通、A和T连通，活塞便向左运动。
2.图形符号的含义：①方格数表示换向阀的阀芯相对于阀体所具有的工作位置数，二格即二位，三格即三位。
（位—用方格表示，几位即几个方格）②方格内的箭头表示两油口连通，但不表示流向，符号“⊥”和“T”表示此油口不连通。
箭头、箭尾及不连通符号与任何一方格的交点数表示油口通路数。
（通—↑，不通—┴、┬，箭头首尾和堵截符号与一个方格有几个交点即为几通.）③ P表示压力油的进口，T表示与油箱相连的回油口，A和B表示连接其他油路的油口。
(p.A.B.T有固定方位，p—进油口，T—回油口A.B—与执行元件连接的工作油口)④三位阀的中间方格和二位阀靠近弹簧的方格为阀的常态位置。
在液压系统图中，换向阀的符号与油路的连接一般应画在常态位置上。
五、换向阀的滑阀机能当换向阀处于常态位置时，阀的各油口的连通方式称为滑阀机能。
由于三位换向阀的常态中间位置，因此，三位换向阀的滑阀机能又叫中位机能。
六、几种常见的换向阀1、手动换向阀（1）特征：手动换向阀是采用人工扳动操纵杆的方法来改变阀芯位置实现换向的（利用手动杠杆操纵阀心运动以控制流向。
）（2）分类：钢球定位式，弹簧复位式。
（3）职能符号：（4）应用：它适用于动作频繁、工作持续时间短的场合，操作比较安全，常用在工程机械的液压传动系统中。
2、机动换向阀（1）工作原理：机动换向阀又称行程换向阀。
这类换向阀的工作原理是依靠安装在执行元件上的行程挡块（或凸轮）推动阀芯实现换向的。
（2）组成：阀体、阀芯、弹簧、滚轮等。
当行程挡块5将滚轮4压下时，P、A口通路被阀芯隔断，进油口P与出油口B则处于连通状态。
当行程挡块脱开滚轮时，阀芯在其底部弹簧的作用下又恢复初始位置。
改变挡块斜面的角度α（或凸轮外廓曲线的升角或形状），便可改变阀芯被压下时的移动速度，因而可以调节换向过程的时间。
（3）分类：由于机动换向阀是通过行程挡块（或凸轮）推动阀芯实现换向的，因此，机动换向阀基本都是二位的，有二位四通的，二位三通等形式（4）应用：常用于要求换向性能好、布置方便的场合。
3、电动（磁）换向阀（1）工作原理：电动式换向阀一般采用电磁铁的吸力作为移动阀芯的动力，所以该类换向阀也叫电磁阀。
该阀由电磁铁（左半部分）和滑阀（右半部分）两部分组成。
当电磁铁断电时，阀芯2被弹簧3推向左端，使油口P和油口A接通；当电磁铁通电时，铁芯通过推杆1将阀芯2推向右端，油口P和A的通道被关闭，而油口P和B接通。
（2）分类：二位：二通，四通；三位：三通，四通，五通等4、液动换向阀（1）特征：利用压力油改变滑阀位置以控制流向（2）分类：二位、三位等（3）组成（4）工作原理图示位置：p、A、B、均→T；k1通压力油：p→A，B→T；k2通压力油：p→B，A→T5、电液换向阀：（1）特征：利用电磁阀控制液动阀，以变换液流方向（2）组成：电磁阀（先导阀）+液动阀（主阀）（3）工作原理：图示：电：p ┴A、B →T 液：p 、A 、B、T均不通1YA通电：电：p →A →液动阀左腔，液动阀右腔→B →T；液：p →A ，B →T 2YA通电：电：p →B →液动阀右腔，液动阀左腔→A →T；液：p →B，A →T 七、换向阀的一般应用①利用换向阀实现执行元件换向；②利用换向阀锁紧液压缸；③利用换向阀卸荷。
采用H型换向阀，不但可以使液压泵卸荷，而且还能使整个系统处于卸荷状态。
课堂小结：各种方向换向阀的工作原理、特点作业：。
