DS6-K5B计算机联锁系统操作规程一、按钮的设置及其操作方式1、按钮的设置（1）信号按钮列车信号按钮用信号禁止灯光的图形表示，调车信号按钮用信号机名称的汉语拼音字母表示。
没有对应信号机的终端按钮、通过按钮、变更按钮，用画在轨道线旁的方框图形表示。
（2）道岔按钮道岔按钮用道岔号的数字表示。
（3）区段按钮区段按钮用轨道区段的名称表示。
（4）功能按钮以下功能按钮按照咽喉设置，根据上下行咽喉分别设置在屏幕上方的左面和右面。
具体按钮名称和作用如下：总定、总反——用于单独操纵道岔；单解、单锁——用于对道岔进行单独锁闭和单独解锁操作。
道岔单独锁闭后可以排列经过该道岔当前位置的进路，但是不能单操道岔；岔封、岔解——在施工、维修等情况下对道岔进行单独封锁/解封操作。
道岔封锁后不能再排列经过此道岔的进路，但是可以单操道岔；钮封、钮解——用于对信号按钮进行单独封锁/解封操作。
信号按钮封锁后不能排列以此信号为始终端的进路；取消、人解——用于取消进路和人工解锁进路；总锁——用于引导总锁闭操作；区解——用于区段事故解锁；引导——用于显示/消隐本咽喉有关引导按钮。
平时引导信号按钮不显示在屏幕上，按下“引导”按钮后，相应咽喉所有引导信号按钮显示在屏幕上，此时可以进行有关引导信号的操作。
引导信号操作结束再次按下“引导”按钮，可使引导信号按钮消隐；辅助——与“引导”按钮类似，用于显示/消隐本咽喉方向电路辅助按钮；下列功能按钮每站设置一个，具体按钮名称和作用如下：信号名——用于显示/消隐信号机名称；道岔名——用于显示/消隐道岔名称；区段名——用于显示/消隐轨道区段名称；计数器——分屏滚动显示铅封按钮的使用次数；清报警——用于清除屏幕提示报警信息及音响报警。
（5）其它按钮包括：上电解锁、菜单等。
2、操作方式自复式按钮点击后，听到蜂鸣器发出音响，按钮自动恢复抬起。
非自复式按钮点击后，听到蜂鸣器发出音响，图形显示器上该按钮图形凹下，表示该按钮在按下状态。

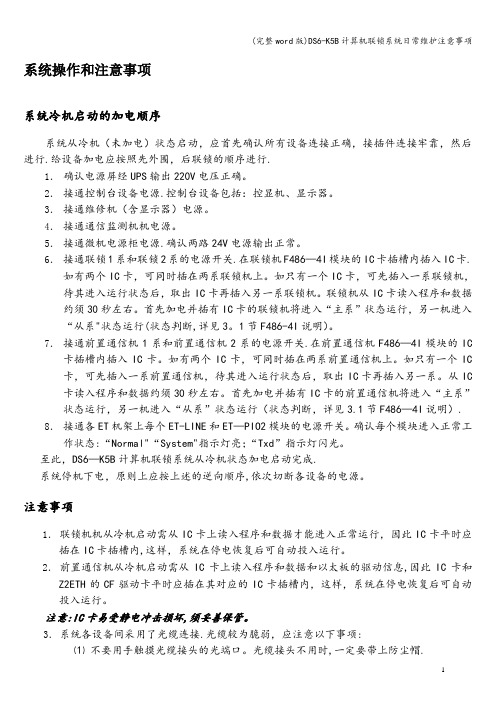

系统操作和注意事项系统冷机启动的加电顺序系统从冷机（未加电）状态启动，应首先确认所有设备连接正确，接插件连接牢靠，然后进行.给设备加电应按照先外围，后联锁的顺序进行.1．确认电源屏经UPS输出220V电压正确。
2．接通控制台设备电源.控制台设备包括：控显机、显示器。
3．接通维修机（含显示器）电源。
4．接通通信监测机机电源。
5．接通微机电源柜电源.确认两路24V电源输出正常。
6．接通联锁1系和联锁2系的电源开关.在联锁机F486—4I模块的IC卡插槽内插入IC卡.如有两个IC卡，可同时插在两系联锁机上。
如只有一个IC卡，可先插入一系联锁机，待其进入运行状态后，取出IC卡再插入另一系联锁机。
联锁机从IC卡读入程序和数据约须30秒左右。
首先加电并插有IC卡的联锁机将进入“主系”状态运行，另一机进入“从系"状态运行(状态判断,详见3。
1节F486-4I说明）。
7．接通前置通信机1系和前置通信机2系的电源开关.在前置通信机F486—4I模块的IC 卡插槽内插入IC卡。
如有两个IC卡，可同时插在两系前置通信机上。
如只有一个IC 卡，可先插入一系前置通信机，待其进入运行状态后，取出IC卡再插入另一系。
从IC 卡读入程序和数据约须30秒左右。
首先加电并插有IC卡的前置通信机将进入“主系”状态运行，另一机进入“从系”状态运行（状态判断，详见3.1节F486—4I说明）.8．接通各ET机架上每个ET-LINE和ET—PIO2模块的电源开关。
确认每个模块进入正常工作状态:“Normal"“System"指示灯亮；“Txd”指示灯闪光。
至此，DS6—K5B计算机联锁系统从冷机状态加电启动完成.系统停机下电，原则上应按上述的逆向顺序,依次切断各设备的电源。
注意事项1．联锁机机从冷机启动需从IC卡上读入程序和数据才能进入正常运行，因此IC卡平时应插在IC卡插槽内,这样，系统在停电恢复后可自动投入运行。
DS6-K5B计算机联锁系统操作说明北京全路通信信号研究设计院DS6-K5B计算机联锁系统提供多种操作方式。
采用鼠标操作时，移动鼠标，图形显示器上的光标随之移动。
光标到达有效操作区域后，光标箭头改变为手形。
将光标指在需要操作的按钮上，点击鼠标左键，听到蜂鸣器发出音响，即表示操作生效。
采用鼠标办理行车作业的操作方法与按钮式操纵盘的操作方法基本相同，操作人员经短时间熟悉就能够熟练掌握。
设计用鼠标办理行车作业的方法，尽可能作到与传统的按钮式操纵盘操作相近。
但由于鼠标自身的特点，其操作方式不可能与按钮式操纵盘完全相同。
因此，操作方法有一些新的规定,特作以下说明。
一、按钮的设置及其操作方式1、按钮的设置（1）信号按钮列车信号按钮用信号机禁止灯光的图形表示，调车信号按钮用信号机名称的汉语拼音字母表示。
没有对应信号机的终端按钮、通过按钮、变更按钮，用画在轨道线旁的方框图形表示。
（2）道岔按钮道岔按钮用道岔号的数字表示。
（3）区段按钮区段按钮用轨道区段的名称表示。
（4）功能按钮以下功能按钮按照咽喉设置，根据上下行咽喉分别设置在屏幕上方的左面和右面。
具体按钮名称和作用如下：总定、总反－用于单独操纵道岔；单解、单锁－用于对道岔进行单独锁闭和单独解锁操作。
道岔单独锁闭后可以排列经过该道岔当前位置的进路，但是不能单操道岔；岔封、岔解－在施工、维修等情况下对道岔进行单独封锁/解封操作。
道岔封锁后不能再排列经过此道岔的进路，但是可以单操道岔；钮封、钮解－用于对信号按钮进行单独封锁/解封操作。
信号按钮封锁后不能排列以此信号为始终端的进路；取消、人解－用于取消进路和人工解锁进路；总锁－用于引导总锁闭操作；区解－用于区段事故解锁；引导－用于显示/消隐本咽喉有关引导按钮。
平时引导信号按钮不显示在屏幕上，按下“引导”按钮后，相应咽喉所有引导信号按钮显示在屏幕上，此时可以进行有关引导信号的操作。
引导信号操作结束再次按下“引导”按钮，可使引导信号按钮消隐；辅助－与“引导”按钮类似，用于显示/消隐本咽喉方向电路辅助按钮；下列功能按钮每站设置一个，具体按钮名称和作用如下：信号名－用于显示/消隐信号机名称；道岔名－用于显示/消隐道岔名称；区段名－用于显示/消隐轨道区段名称；计数器－分屏滚动显示铅封按钮的使用次数；清报警－用于清除屏幕提示报警信息及音响报警。
DS6—K5B计算机联锁系统维护及故障处理DS6—K5B计算机联锁系统维护及故障处理摘要对于各种交通来说，信号都是其中最为重要的组成部分。
同时，信号技术也我各种运输中保证行车安全、扩能提效之重要因素，尤其是铁路运输上更为重要。
并且伴随着列车的几次提速，更是给信号技术提出了更高标准与要求。
本文就是对DS6-K5B联锁系统进行维护以及故障处理，进而确保交通运输的安全性。
关键词故障处理；联锁系统维护；DS6-K5B 0引言随着列车的几次大提速，为铁路事业上各个方面都提出了新的要求。
相比之下，列车提速了，其信号技术就更为重要。
一旦信号处理故障，运行中的列车就成为了什么都不知道的瞎子。
因此，对DS6-K5B计算机联锁系统维护及故障处理探究成为重要课题。
1 DS6-K5B计算机联锁系统概述要探究DS6-K5B联锁系统维护及其故障处理，首先要弄清楚该计算机联锁系统的工作原理和系统结构，只有在这个基础上去探析系统维护及故障处理才具有真正价值。
1.1 DS6-K5B主要特征1）联锁处理部件上大都使用了双CPU共同使用时钟，就能够对所发出的母线信号实施同步比较，一旦出现了错误就能够网输出导向安全，这样就能具备故障到安全的性能。
对于联锁2重系，本研究就使用了从式冗余的工作方式，所有的数据交换都是通过高速通道，就确保了运行中2重系的同步，进而就能够实现不间断的切换；2）在输入输出电路上，使用了京三公司所产电子终端，其电路也是采用了2重系的并行方式，统一具备了故障到安全的性能。
全面使用了静态方式进行输入输出，还将静态到动态之间的变换电路省掉了，进一步将继电器的接口电路简化了；3）连接内部各个计算机上通信都采用了光缆连接，具备了远距离传输、防雷及抗击干扰能力等优势。
1.2 DS6-K5B功能及系统机构K5B计算机联锁系统主要是由电务维护台、控制台、联锁机及输入输出接口、电源、微机监测几个部分组成，其电路如下图：其中控制台主要是由MMIF电路及单元式的操作台所组成，而操作台上安装的光带以及各种指示灯都能够将运作状态体现出来。
附表1：设备操作指导书DS6-K5B计算机联锁系统操作说明书1 站场图型1.1 界面风格屏幕分两个区域：上部是菜单栏：左侧是系统状态表示区，右侧是系统按钮区。
下部是视图区：包括功能按钮区、站场图形区、指示灯区、提示报警区。
图11.2 显示屏上图形显示1.2.1 信号机显示列车信号机关闭状态显示红灯，开放时显示相应的允许信号。
若室外信号点灯，则与室外信号机显示一致，若室外信号灭灯，则信号机显示带有“×”。
调车信号机关闭状态显示蓝灯（或红灯），开放时显示白灯。
信号机的名称用拼音字母与阿拉伯数字组合表示。
列车信号机灯丝断丝报警只有在室外点灯时出现灯丝断丝才会报警，显示为闪烁的信号机状态，同时屏幕下方的报警信息栏会有相应文字报警。
排列进路时，点击列车按钮后，显示绿色闪烁文字同时信号机名称后加“LA”或“A”字符，点击调车按钮后，显示白色文字闪烁同时信号机名称后加“DA”或“A”字符。
进路锁闭后按钮名称恢复原状。
如遇屏幕有按钮闪烁需取消时，按压相应咽喉的“总取消”按钮。
1.2.2 轨道区段显示轨道区段空闲状态显示为兰色光带，区段锁闭显示白色光带，区段占用显示红色光带。
无岔区段和股道名称固定显示在对应轨道区段附近。
注意：锁闭的区段占用后出清，若该区段未正常解锁，显示绿光带（绿光带与白光带联锁逻辑一致，都代表区段锁闭）。
1.2.3 道岔表示道岔通过所在轨道区段断开和连接的状态表示当前开通位置。
道岔名称用道岔号的数字表示。
道岔在定位时，道岔名显示绿色；道岔在反位时，道岔名显示黄色；道岔四开时，道岔名显示红色。
道岔发生挤岔故障时，道岔名显示红色并闪烁。
道岔单锁、总锁闭、防护或上电锁闭时，在道岔岔尖处显示一个圆圈。
颜色同当前道岔名称颜色，道岔解锁后圆圈消失。
注意：当被防护的道岔所属道岔区段为该进路的进路内区段时，被防护的道岔不画圆圈，但其仍为该进路的防护道岔。
道岔封闭时，道岔名称上显示一个方框，颜色同当前道岔名称颜色，道岔解封后，方框消失。
附表1：设备操作指导书DS6-K5B计算机联锁系统操作说明书1 站场图型1.1 界面风格屏幕分两个区域：上部是菜单栏：左侧是系统状态表示区，右侧是系统按钮区。
下部是视图区：包括功能按钮区、站场图形区、指示灯区、提示报警区。
图11.2 显示屏上图形显示1.2.1 信号机显示列车信号机关闭状态显示红灯，开放时显示相应的允许信号。
若室外信号点灯，则与室外信号机显示一致，若室外信号灭灯，则信号机显示带有“×”。
调车信号机关闭状态显示蓝灯（或红灯），开放时显示白灯。
信号机的名称用拼音字母与阿拉伯数字组合表示。
列车信号机灯丝断丝报警只有在室外点灯时出现灯丝断丝才会报警，显示为闪烁的信号机状态，同时屏幕下方的报警信息栏会有相应文字报警。
排列进路时，点击列车按钮后，显示绿色闪烁文字同时信号机名称后加“LA”或“A”字符，点击调车按钮后，显示白色文字闪烁同时信号机名称后加“DA”或“A”字符。
进路锁闭后按钮名称恢复原状。
如遇屏幕有按钮闪烁需取消时，按压相应咽喉的“总取消”按钮。
1.2.2 轨道区段显示轨道区段空闲状态显示为兰色光带，区段锁闭显示白色光带，区段占用显示红色光带。
无岔区段和股道名称固定显示在对应轨道区段附近。
注意：锁闭的区段占用后出清，若该区段未正常解锁，显示绿光带（绿光带与白光带联锁逻辑一致，都代表区段锁闭）。
1.2.3 道岔表示道岔通过所在轨道区段断开和连接的状态表示当前开通位置。
道岔名称用道岔号的数字表示。
道岔在定位时，道岔名显示绿色；道岔在反位时，道岔名显示黄色；道岔四开时，道岔名显示红色。
道岔发生挤岔故障时，道岔名显示红色并闪烁。
道岔单锁、总锁闭、防护或上电锁闭时，在道岔岔尖处显示一个圆圈。
颜色同当前道岔名称颜色，道岔解锁后圆圈消失。
注意：当被防护的道岔所属道岔区段为该进路的进路内区段时，被防护的道岔不画圆圈，但其仍为该进路的防护道岔。
道岔封闭时，道岔名称上显示一个方框，颜色同当前道岔名称颜色，道岔解封后，方框消失。
