2020年测量平差第五章

第一章绪论第二、三章全书的基础知识第四章介绍测量平差理论第五、六、七、八章 4种平差方法第九章各种平差方法的总结第十章讨论点位精度第十一章统计假设检验的知识第十二章近代平差概论根据本科教学大纲的要求，重点讲解第二章~第八章以及第十章的内容。

二、如何学好测量平差1. 要有扎实的数学基础。

只有牢固地把握了高等数学，线性代数和概率与数理统计等课程的知识才能学好测量平差，因此课前要做到预习，对与以上三门课程有关内容进行温习，只有如此才能听懂这一节课。

2. 听课时弄清解决问题的思路，掌握公式推导的方法以及得到的结论，培养独立思考问题和解决问题的能力。

3. 课后及时复习并完成一定数量的习题（准备A、B两个练习本），从而巩固课堂所学的理论知识。

第一章绪论本章要紧说明观测误差的产生和分类，测量平差法研究的内容和本课程的任务。

第二章误差散布与精度指标全章共分5节，是本课程的重点内容之一。

重点：偶然误差的规律性，精度的含义以及衡量精度的指标。

难点：精度、准确度、精确度和不确定度等概念。

要求：弄懂精度等概念；深刻理解偶然误差的统计规律；牢固掌握衡量精度的几个指标。

第三章协方差传播律及权全章共分7节，是本课程的重点内容之一。

重点：协方差传播律，权与定权的常用方法，以及协因数传播律。

难点：权，权阵，协因数和协因数阵等重要概念的定义，定权的常用方法公式应用的条件，以及广义传播律（协方差传播律和协因数传播律）应用于观测值的非线性函数情况下的精度评定问题。

要求：通过本章的学习，弄清协因数阵，权阵中的对角元素与观测值的权之间的关系；能牢固地掌握广义传播律和定权的常用方法的全部公式，并能熟练地应用到测量实践中去，解决各类精度评定问题。

第四章平差数学模型与最小二乘原理全章共分5节。

重点：测量平差的基本概念，四种基本平差方法的数学模型和最小二乘原理。

难点：函数模型的线性化，随机模型。

要求：牢固掌握本章的重点内容；深刻理解最小二乘原理中“最小”的含义；关于较简单的平差问题，能熟练地写出其数学模型。

《测量平差》学习辅导第一章测量平差及其传播定律一、学习要点（一）内容：测量误差的概念、测量误差来源、分类；偶然误差概率特性；各种精度指标；真误差定义；协方差传播律；权与定权的常用方法；协因数传播律；权逆阵及其传播规律。

（二）基本要求：1．了解测量平差研究的对象和内容；2．掌握偶然误差的四个概率特性；3．了解精度指标与误差传播偶然误差的规律；4．了解权的定义与常用的定权方法；5．掌握协方差传播率。

（三）重点：偶然误差的规律性，协方差、协因数的概念、传播律及应用；权的概念及定权的常用方法。

（四）难点：协方差、协因数传播率二、复习题（一）名词解释1．偶然误差2．系统误差3．精度4．单位权中误差（二）问答题1．偶然误差有哪几个概率特性?2.权是怎样定义的，常用的定权方法有哪些?（三）计算题σ的量测中误差1．在1:500的图上，量得某两点间的距离d=23.4mm，dσ。

σ=±0.2mm，求该两点实地距离S及中误差s三、复习题参考答案 （一）名词解释1．偶然误差：在一定条件下做一系列的观测，如果观测误差从表面上看其数值和符号不存在任何确定的规律性，但就大量误差总体而言，具有统计性的规律，这种误差称为偶然误差。

2．系统误差：在一定条件下做一系列的观测，如果观测的误差在大小、符号上表现出系统性，或者为某一常数，或者按照一定的规律变化，这种带有系统性和方向性的误差称为系统误差。

3．精度：表示同一量的重复观测值之间密集或吻合的程度，即各种观测结果与其中数的接近程度。

4．单位权中误差：权等于1的中误差称为单位权中误差。

（二）问答题1．答：有四个概率特性：①在一定观测条件下，误差的绝对值有一定的限值，或者说超出一定限值的误差出现的概率为零；②绝对值较小的误差比绝对值较大的误差出现的概率大；③绝对值相等的正负误差出现的概率相同；④偶然误差的数学期望为零。

2．答：设i L （i=1,2,3，…,n ）,他们的方差为2i σ，如选定任一常数0σ，则定义：22ip σσ=，称为观测值L i 的权。

第五章 测量误差及测量平差§5.1 测量误差概述一、测量误差的概念某量的各测量值相互之间或观测值与理论值之间的往往存在着某些差异，说明观测中存在误差。

观测值与真值之差称为测量误差，也叫真误差。

X l i i -=∆ （i =1、2、……、n ） X 为真误差。

二、测量误差产生的原因1.测量仪器因素2.观测者的因素3.外界条件的因素测量观测条件——测量仪器、观测人员和外界条件这三方面的因素综合起来称为测量观测条件。

等精度观测——测量观测条件相同的各次观测称为等精度观测。

非等精度观测——测量观测条件不相同的各次观测称为等精度观测。

三、测量误差的分类1.系统误差在相同的观测条件下对某量作一系列观测，如果误差的大小、符号表现出系统性，或按一定的规律变化，或保持不变，这种误差称为系统误差。

其特点：具有累积性，但可以采用适当的观测方法或加改正数来消除或减弱其影响。

2.偶然误差在相同的观测条件下对某量作一系列观测，如果误差的大小和符号不定，表面上没有规律性，但实际上服从于一定的统计规律性，这种误差称为偶然误差。

偶然误差单个的出现上没有规律性，不能采用适当的观测方法或加改正数来消除或减弱其影响。

因此，观测结果中偶然误差占据了主要地位，是偶然误差影响了观测结果的精确性。

四、研究测量误差的目的分析测量误差的产生原因、性质和积累规律；正确地处理测量成果，求出最可靠值；评定测量结果的精度；为选择合理的测量方法提供理论依据。

五、减少测量误差的措施对系统误差，通常采用适当的观测方法或加改正数来消除或减弱其影响。

对偶然误差，通常采用多余观测来减少误差，提高观测成果的质量。

六、偶然误差的特性通过对偶然误差统计规律的分析，来找出其具有的特性。

本例以对一三角形内角和观测结果（独立观测162次）来说明。

真误差——观测值与真值的差值。

△i = l i – X , i =1,2,…,162将162个真误差先进行统计分析，取误差区间d △为0.2″,各误差区间的个数为k ，相对个数为k/n ，n 为总个数，见表5-1。

第五章条件平差习题第五章思考题参考答案5.1（a）n=6，t=3，r=3（b）n=6，t=3，r=3（c）n=14，t=5，r=95.2（a）n=13，t=6，r=7共有7个条件方程，其中有5个图形条件，2个极条件。

（b）n=14，t=8，r=6共有6个条件方程，其中有3个图形条件，3个极条件。

（c）n=16，t=8，r=8共有8个条件方程，其中有6个图形条件，2个极条件。

（d）n=12，t=6，r=6共有6个条件方程，其中有4个图形条件，1个圆周条件，1个极条件。

5.3n=23，t=6，r=17共有17个条件方程，其中有9个图形条件，1个圆周条件，1个固定角条件，1个固定边条件，5个极条件。

5.4 （1）n=22，t=9，r=13：7个图形条件，1个圆周条件，2个极条件，2个边长条件，一个基线条件。

（2）12837941314121520111718195610166101119910111213510ˆˆˆ1800ˆˆˆ1800ˆˆˆ1800ˆˆˆ1800ˆˆˆˆ1800ˆˆˆˆ1800ˆˆˆˆ1800ˆˆˆˆˆ1800ˆˆˆsin sin sin L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L ++-=++-=++-=++-=+++-=+++-=+++-=++++-=171961116203614184715192211151217121318124ˆsin 1()ˆˆˆˆsin sin sin sin ˆˆˆˆsin sin sin sin 1()ˆˆˆˆsin sin sin sin ˆˆ()ˆˆˆˆsin sin sin sin ˆˆ(ˆˆˆˆsin sin sin sin FG FG L L L L L L L L L L L L L S S S S L L L L S S L L L L ===→=以大地四边形中心为极以中点四边形D 点为极的边长条件1213611891719ˆˆ)ˆˆˆˆsin sin sin sin ˆˆˆˆsin sin sin sin FG AB S S L L L L S S L L L L →=的边长条件（基线条件）5.5 n=8，t=4，r=4；有多种条件方程的列法，其中之一为：1001000100110000120001001104000011014V ⎡⎤⎡⎤⎢⎥⎢⎥-⎢⎥⎢⎥-=⎢⎥⎢⎥--⎢⎥⎢⎥---⎣⎦⎣⎦（注意常数项单位为mm ） 5.6 （1）P=3/2，（2）P=15.7 （1）P B =1.6，P C =2.1，P D =2.1，P E =1.6（2）P hCD =1.85.8 []ˆ 2.4998 1.9998 1.3518 1.8515h=2P σ=0.32(mm)5.9 1234561110009100110900101016V V V V V V ⎡⎤⎢⎥⎢⎥-⎡⎤⎡⎤⎢⎥⎢⎥⎢⎥+=⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥--⎣⎦⎣⎦⎢⎥⎢⎥⎢⎥⎣⎦ []045452TV mm =---[]ˆ 1.576 2.219 3.7950.867 2.443 1.352T h m =--- 5.10 （1）1ˆ10.3556h m = 2ˆ15.0028h m = 3ˆ20.3556h m = 4ˆ14.5008h m =5ˆ 4.6472h m = 6ˆ 5.8548h m = 7ˆ10.5020h m =（2）±2.2mm。

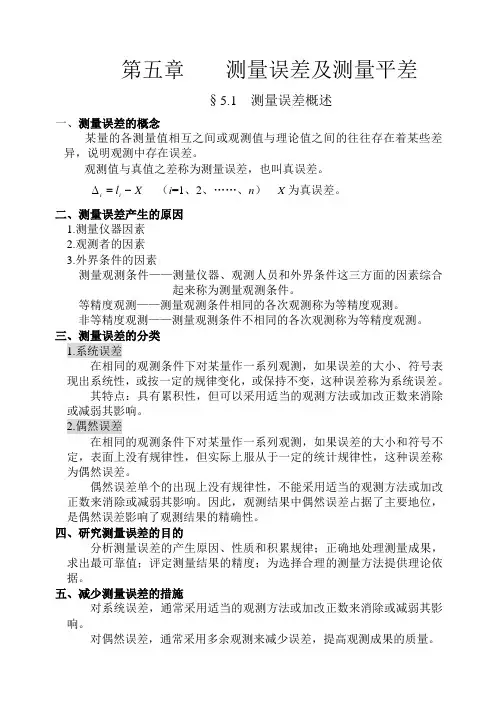

第五章 测量误差及测量平差§5.1 测量误差概述一、测量误差的概念某量的各测量值相互之间或观测值与理论值之间的往往存在着某些差异，说明观测中存在误差。

观测值与真值之差称为测量误差，也叫真误差。

X l i i -=∆ （i =1、2、……、n ） X 为真值。

二、研究测量误差的目的分析测量误差的产生原因、性质和积累规律；正确地处理测量成果，求出最可靠值；评定测量结果的精度；为选择合理的测量方法提供理论依据。

三、测量误差产生的原因1.测量仪器因素2.观测者的因素3.外界条件的因素测量观测条件——测量仪器、观测人员和外界条件这三方面的因素综合起来称为测量观测条件。

等精度观测——测量观测条件相同的各次观测称为等精度观测。

非等精度观测——测量观测条件不相同的各次观测称为非等精度观测。

四、测量误差的分类1.系统误差在相同的观测条件下对某量作一系列观测，如果误差的大小、符号表现出系统性，或按一定的规律变化，或保持不变，这种误差称为系统误差。

其特点：具有累积性，但可以采用适当的观测方法或加改正数来消除或减弱其影响。

2.偶然误差在相同的观测条件下对某量作一系列观测，如果误差的大小和符号不定，表面上没有规律性，但实际上服从于一定的统计规律性，这种误差称为偶然误差。

偶然误差单个的出现上没有规律性，不能采用适当的观测方法或加改正数来消除或减弱其影响。

因此，观测结果中偶然误差占据了主要地位，是偶然误差影响了观测结果的精确性。

五、减少测量误差的措施对系统误差，通常采用适当的观测方法或加改正数来消除或减弱其影响。

对偶然误差，通常采用多余观测来减少误差，提高观测成果的质量。

§5.2 偶然误差的特性一、精度的含义1.准确度准确度是指在对某一个量的多次观测中，观测值对该量真值的偏离程度。

2.精密度精密度是指在对某一个量的多次观测中，各观测值之间的离散程度。

3.精度精度也就是精确度，是评价观测成果优劣的准确度与精密度的总称，表示测量结果中系统误差与偶然误差的综合影响的程度。

测量平差第五章条件平差习题参考答案测量平差第五章思考题参考答案5.1 （a ）n=6，t=3，r=3（b ）n=6，t=3，r=3（c ）n=14，t=5，r=95.2 （a ）n=13，t=6，r=7共有7个条件方程，其中有5个图形条件，2个极条件。

（b ）n=14，t=8，r=6共有6个条件方程，其中有3个图形条件，3个极条件。

（c ）n=16，t=8，r=8共有8个条件方程，其中有6个图形条件，2个极条件。

（d ）n=12，t=6，r=6共有6个条件方程，其中有4个图形条件，1个圆周条件，1个极条件。

5.3 n=23，t=6，r=17共有17个条件方程，其中有9个图形条件，1个圆周条件，1个固定角条件，1个固定边条件，5个极条件。

5.4 （1）n=22，t=9，r=13：7个图形条件，1个圆周条件，2个极条件，2个边长条件，一个基线条件。

（2）128379413141215201117181956101661011199101112135101800180018001800?1800?1800?18001800???sin sin sin L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L L ++-=++-=++-=++-=+++-=+++-=+++-=++++-= 171961116203614184715192211151217121318124sin 1()sin sin sin sin sin sin sin sin 1()sin sin sin sin ??()sin sin sin sin ??(sin sin sin sin FG FG L L L L L L L L L L L L L S S S S L L L L S S L L L L ===→=以大地四边形中心为极以中点四边形D 点为极的边长条件1213611891719)sin sin sin sin sin sin sin sin FG AB S S L L L L S S L L L L →=的边长条件（基线条件）5.5 n=8，t=4，r=4；有多种条件方程的列法，其中之一为：1001000100110000120001001104000011014V -??? -=-----（注意常数项单位为mm ） 5.6 （1）P=3/2，（2）P=15.7 （1）P B =1.6，P C =2.1，P D =2.1，P E =1.6（2）P hCD =1.85.8 []? 2.4998 1.9998 1.3518 1.8515h=2P σ=0.32(mm) 5.9 1234561110009100110900101016V V V V V V-+=??--????[]045452TV mm =---[]? 1.576 2.219 3.7950.867 2.443 1.352T h m =--- 5.10 （1）1?10.3556h m = 215.0028h m = 3?20.3556h m = 414.5008h m =5? 4.6472h m = 6? 5.8548h m = 7?10.5020h m = （2）±2.2mm。

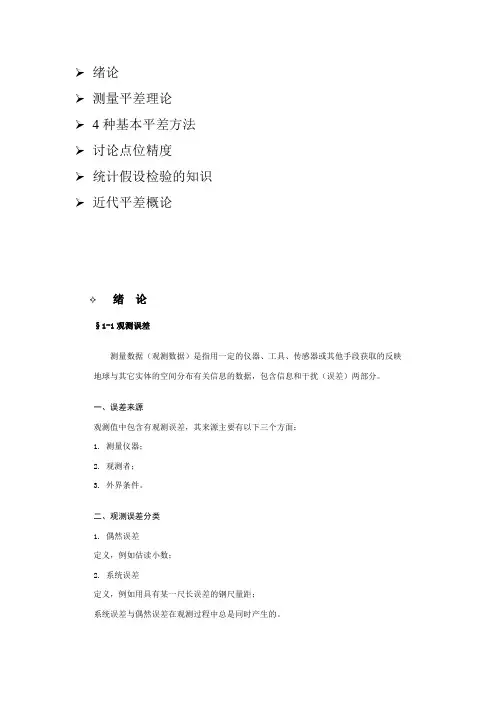

➢绪论➢测量平差理论➢4种基本平差方法➢讨论点位精度➢统计假设检验的知识➢近代平差概论✧绪论§1-1观测误差测量数据（观测数据）是指用一定的仪器、工具、传感器或其他手段获取的反映地球与其它实体的空间分布有关信息的数据，包含信息和干扰（误差）两部分。

一、误差来源观测值中包含有观测误差，其来源主要有以下三个方面：1. 测量仪器；2. 观测者；3. 外界条件。

二、观测误差分类1. 偶然误差定义，例如估读小数；2. 系统误差定义，例如用具有某一尺长误差的钢尺量距；系统误差与偶然误差在观测过程中总是同时产生的。

3. 粗差定义，例如观测时大数读错。

误差分布与精度指标§2-1 正态分布概率论中的正态分布是误差理论与测量平差基础中随机变量的基本分布。

一、一维正态分布§2-2偶然误差的规律性2. 直方图由表2-1、表2-2可以得到直方图2-1和图2-2（注意纵、横坐标各表示什么？），直方图形象地表示了误差分布情况。

3. 误差分布曲线（误差的概率分布曲线）在一定的观测条件下得到一组独立的误差，对应着一种确定的误差分布。

当观测值个数的情况下，频率稳定，误差区间间隔无限缩小，图2-1和图2-2中各长方条顶边所形成的折线将分别变成如图2-3所示的两条光滑的曲线，称为误差分布曲线，随着n增大，以正态分布为其极限。

因此，在以后的讨论中，都是以正态分布作为描述偶然误差分布的数学模型。

4. 偶然误差的特性第三章协方差传播律及权在测量实际工作中，往往会遇到某些量的大小并不是直接测定的，而是由观测值通过一定的函数关系间接计算出来的，显然，这些量是观测值的函数。

例如，在一个三角形中同精度观测了3个内角L1，L2和L3，其闭合差w和各角度的平差值分别又如图3—1中用侧方交会求交会点的坐标等。

现在提出这样一个问题：观测值函数的精度如何评定？其中误差与观测值的中误差存在怎样的关系？如何从后者得到前者？这是本章所要讨论的重要内容，阐述这种关系的公式称为协方差传播律。
