第3章 程控交换机的硬件系统 §3.1 程控交换机的总体结构程控交换机是由硬件系统和软件系统组成。
程控交换机的硬件包括话路系统、中央处理系统、维护与操作系统三部分。
图 3-1 程控交换机的总体结构图 §3.2 话路系统3.2.1 用户级话路 一、模拟用户电路 1. 用户电路的功能描述数字交换网络数字中继数字中继模拟中继信号发/收数字中继用户处理机中央处理机用户处理机用户电路用户电路模拟中继线数字中继线选组级用户级--用户模块P C M 信号远端模用户电路的功能可以用BORSCHT 七个字母来表示。
B:馈电,Battery feedingO:过压保护,Over voltage protectionR:振铃控制,Ringing controlS:监视,SupervisionC:编译码和滤波,CODEC & filterH:混合电路,Hybrid circuitT:测试,Test(1)馈电功能(B)所有电话用户,无论是否通话,都要由交换机向其馈电。
程控交换机的馈电电压一般为48V,通话时的馈电电流在20~50 mA 之间。
馈电方式有电压馈电和电流馈电两种。
(2)过压保护功能(O)用户线是外线,有可能受到雷电袭击,也有可能与高压线碰撞。
如果这些高压从用户线进入交换机,就会毁坏交换机内的集成电路组件。
为防止外来高压的袭击,交换机一般采用两级保护措施。
第一级保护是在总配线架上安装避雷器和放电管。
但从这一级输出能达到上百伏,对交换机内的集成电路仍会产生致命的损伤。
因此,还要进一步采取第二级保护措施,这就是用户电路中的过压保护。
(3)振铃控制功能(R)振铃控制的基本功能是提供符合规定的铃流信号,以便向被叫用户振铃,提示用户有电话呼叫到来,同时还要随时检测被叫用户是否摘机应答,以便及时截铃。
铃流信号一般具有较高的电压,我国规定的标准是用90 V~±15 V、25 Hz的交流信号作为铃流信号,如此高的电压是不允许通过数字交换网络的,以免损坏电路元器件。

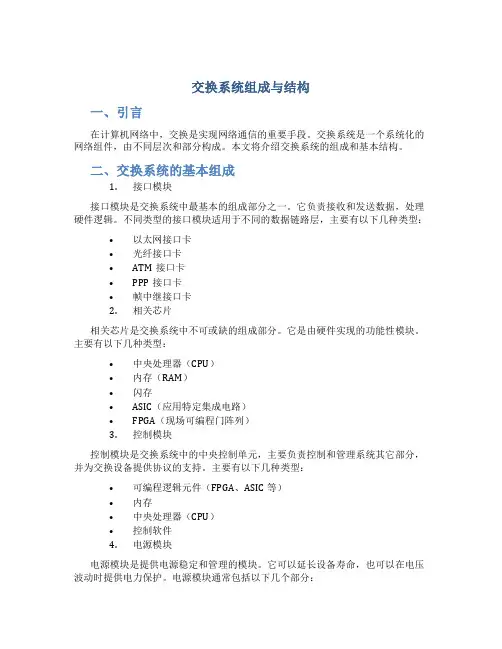

交换系统组成与结构一、引言在计算机网络中,交换是实现网络通信的重要手段。
交换系统是一个系统化的网络组件,由不同层次和部分构成。
本文将介绍交换系统的组成和基本结构。
二、交换系统的基本组成1.接口模块接口模块是交换系统中最基本的组成部分之一。
它负责接收和发送数据,处理硬件逻辑。
不同类型的接口模块适用于不同的数据链路层,主要有以下几种类型:•以太网接口卡•光纤接口卡•ATM接口卡•PPP接口卡•帧中继接口卡2.相关芯片相关芯片是交换系统中不可或缺的组成部分。
它是由硬件实现的功能性模块。
主要有以下几种类型:•中央处理器(CPU)•内存(RAM)•闪存•ASIC(应用特定集成电路)•FPGA(现场可编程门阵列)3.控制模块控制模块是交换系统中的中央控制单元,主要负责控制和管理系统其它部分,并为交换设备提供协议的支持。
主要有以下几种类型:•可编程逻辑元件(FPGA、ASIC等)•内存•中央处理器(CPU)•控制软件4.电源模块电源模块是提供电源稳定和管理的模块。
它可以延长设备寿命,也可以在电压波动时提供电力保护。
电源模块通常包括以下几个部分:•电源适配器•交流电源•直流电源•电池三、交换系统的基础结构1.数据接收数据接收是交换系统的第一阶段。
接口模块根据数据链路层的不同协议,接收来自网络的数据。
交换系统将数据分为两类:数据帧和令牌。
2.数据过滤数据过滤是交换系统的第二阶段。
控制模块首先对数据进行过滤,再根据系统的配置来判断是否接收该数据。
如果不接收,则丢弃该数据。
如果接收,则进行下一步。
3.数据交换数据交换是交换系统的第三阶段。
数据将被发送到适当的端口,以便将数据转移到目标网络设备。
这个过程需要通过控制模块的管理和转发功能来实现。
控制模块会确定最终目标,并选择适当的端口将数据转发到目标设备中。
4.数据重发数据重发是交换系统的第四阶段。
如果数据传输不成功,则控制模块将重发数据帧。
重发的次数取决于交换系统的配置和网络状况。

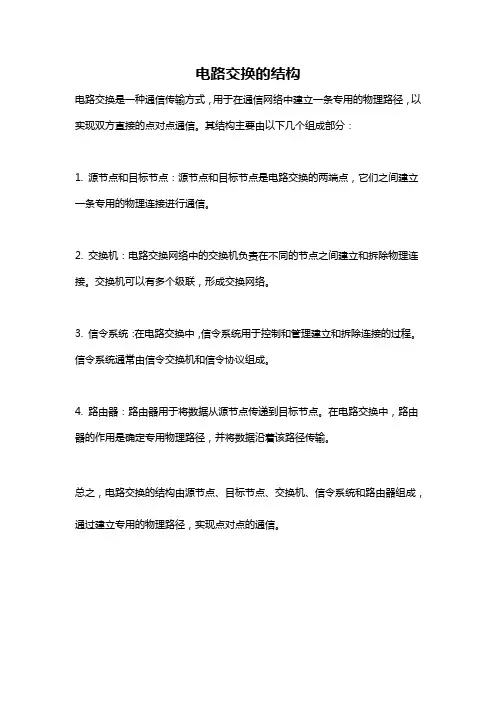

电路交换的结构
电路交换是一种通信传输方式,用于在通信网络中建立一条专用的物理路径,以实现双方直接的点对点通信。
其结构主要由以下几个组成部分:
1. 源节点和目标节点:源节点和目标节点是电路交换的两端点,它们之间建立一条专用的物理连接进行通信。
2. 交换机:电路交换网络中的交换机负责在不同的节点之间建立和拆除物理连接。
交换机可以有多个级联,形成交换网络。
3. 信令系统:在电路交换中,信令系统用于控制和管理建立和拆除连接的过程。
信令系统通常由信令交换机和信令协议组成。
4. 路由器:路由器用于将数据从源节点传递到目标节点。
在电路交换中,路由器的作用是确定专用物理路径,并将数据沿着该路径传输。
总之,电路交换的结构由源节点、目标节点、交换机、信令系统和路由器组成,通过建立专用的物理路径,实现点对点的通信。
实验三:电路交换系统硬件结构实验实验目的:本次实验的目的是让学生通过使用实验仿真软件直观地理解电路交换系统的硬件结构及各功能实现方式与原理。
实验原理:1. 电路交换系统的硬件组成电路交换系统可用如图3.1的简化结构进行描述:图3.1电路交换系统组成由图3.1可以看岀,电路交换系统由控制系统、交换网络与接口模块等组成。
由图 3.1可以看岀,电路交换系统由控制系统、交换网络与接口模块等组成。
它们之间的关系如图 3.1所示。
接口模块的作用是将来自不同终端(如电话机、计算机等)或其它交换机的各种传输信号转换成统一的交换机内部工作信号,并按信号的性质分别将信令传送给控制系统,将消息传送给交换网络。
交换网络的任务是实现各入、岀线上信号的传递或接续。
控制系统则负责处理信令,按信令的要求控制交换网络完成接续,通过接口发送必要的信令,协调整机工作以及管理整个通信网等等。
对电路交换系统在呼叫处理方面的5项基本功能要求为:1)能随时发现呼叫的到来;2)能接收并保存主叫发送的被叫号码;3)能检测被叫的忙闲以及是否存在空闲通路;4)能向空闲的被叫用户振铃,并在被叫应答时与主叫建立通话电路5)能随时发现任何一方用户的挂机。
接口是交换机中唯一与外界发生物理连接的部分。
为了保证交换机内部信号的传送与处理的一致性,任何外界系统原则上都必须通过接口与交换机内部发生关系。
为统一接口类型与标准,CCITT对交换系统应具备的接口种类提岀了建议•规定了中继侧接口、用户侧接口、操作管理和维护接口的电气特性和应用范围,如图3.2所示。
其中,中继侧接口为交换机至其他交换机的接口,包括一次群PCM数字中继接口A接口,二次群PCM数字中继接口B接口与模拟中继接口C接口。
用户侧接口有二线模拟接口Z接口和数字接口Z接口两种。
操作、管理和维护(OAM)接口用于传递和操作维护有关的信息,如交换机系统状态、系统资源占用情况、计费数据、测试结果与告警信息等,接口是通过数据通信网(DCN)将交换机连接到电信管理网仃MN)操作系统的接口。
