以太网交换机结构和原理

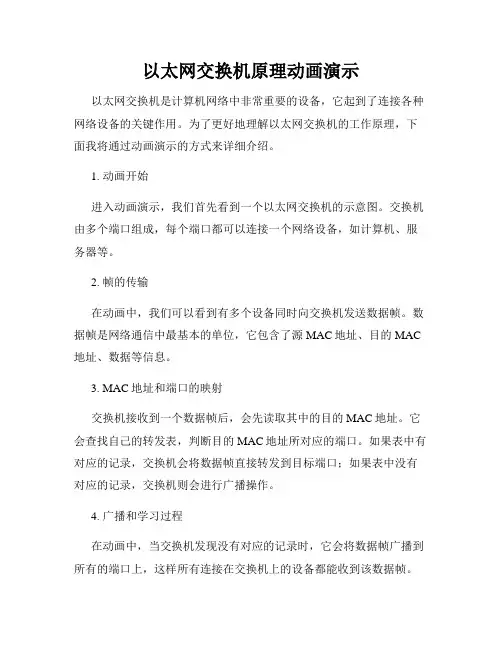

以太网交换机原理动画演示以太网交换机是计算机网络中非常重要的设备，它起到了连接各种网络设备的关键作用。

为了更好地理解以太网交换机的工作原理，下面我将通过动画演示的方式来详细介绍。

1. 动画开始进入动画演示，我们首先看到一个以太网交换机的示意图。

交换机由多个端口组成，每个端口都可以连接一个网络设备，如计算机、服务器等。

2. 帧的传输在动画中，我们可以看到有多个设备同时向交换机发送数据帧。

数据帧是网络通信中最基本的单位，它包含了源MAC地址、目的MAC 地址、数据等信息。

3. MAC地址和端口的映射交换机接收到一个数据帧后，会先读取其中的目的MAC地址。

它会查找自己的转发表，判断目的MAC地址所对应的端口。

如果表中有对应的记录，交换机会将数据帧直接转发到目标端口；如果表中没有对应的记录，交换机则会进行广播操作。

4. 广播和学习过程在动画中，当交换机发现没有对应的记录时，它会将数据帧广播到所有的端口上，这样所有连接在交换机上的设备都能收到该数据帧。

同时，交换机还会将源MAC地址和接收到该帧的端口记录在转发表中，这样下次如果有数据要发送给该MAC地址，交换机就能够根据表中的记录直接转发，而无需进行广播操作。

5. 学习和转发表的更新在动画的演示中，我们可以看到转发表会不断地更新。

当交换机接收到一个数据帧时，它会查找源MAC地址在转发表中的记录。

如果有对应的记录，则更新记录中的端口信息；如果没有对应的记录，则添加一条新的记录。

这样，交换机能够根据最新的转发表信息来决定如何转发数据帧。

6. 数据的转发根据转发表的信息，交换机会将数据帧直接转发到目标端口，而无需广播到所有的端口上。

这样，交换机提供了高效的数据转发，避免了数据在网络中的冲突和碰撞。

7. 动画结束通过动画演示，我们对以太网交换机的工作原理有了更深入的了解。

交换机的核心功能是通过学习和转发表的维护，实现了有效的数据转发。

它使得网络通信更加高效可靠，成为了现代计算机网络中不可或缺的设备。

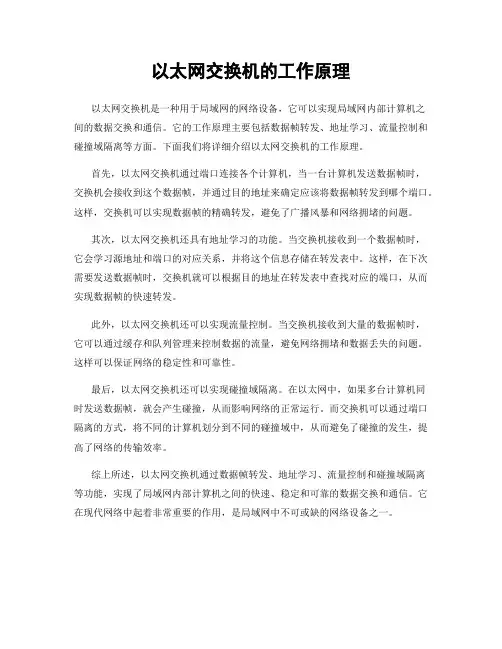

以太网交换机的工作原理
以太网交换机是一种用于局域网的网络设备，它可以实现局域网内部计算机之
间的数据交换和通信。

它的工作原理主要包括数据帧转发、地址学习、流量控制和碰撞域隔离等方面。

下面我们将详细介绍以太网交换机的工作原理。

首先，以太网交换机通过端口连接各个计算机，当一台计算机发送数据帧时，
交换机会接收到这个数据帧，并通过目的地址来确定应该将数据帧转发到哪个端口。

这样，交换机可以实现数据帧的精确转发，避免了广播风暴和网络拥堵的问题。

其次，以太网交换机还具有地址学习的功能。

当交换机接收到一个数据帧时，
它会学习源地址和端口的对应关系，并将这个信息存储在转发表中。

这样，在下次需要发送数据帧时，交换机就可以根据目的地址在转发表中查找对应的端口，从而实现数据帧的快速转发。

此外，以太网交换机还可以实现流量控制。

当交换机接收到大量的数据帧时，
它可以通过缓存和队列管理来控制数据的流量，避免网络拥堵和数据丢失的问题。

这样可以保证网络的稳定性和可靠性。

最后，以太网交换机还可以实现碰撞域隔离。

在以太网中，如果多台计算机同
时发送数据帧，就会产生碰撞，从而影响网络的正常运行。

而交换机可以通过端口隔离的方式，将不同的计算机划分到不同的碰撞域中，从而避免了碰撞的发生，提高了网络的传输效率。

综上所述，以太网交换机通过数据帧转发、地址学习、流量控制和碰撞域隔离
等功能，实现了局域网内部计算机之间的快速、稳定和可靠的数据交换和通信。

它在现代网络中起着非常重要的作用，是局域网中不可或缺的网络设备之一。

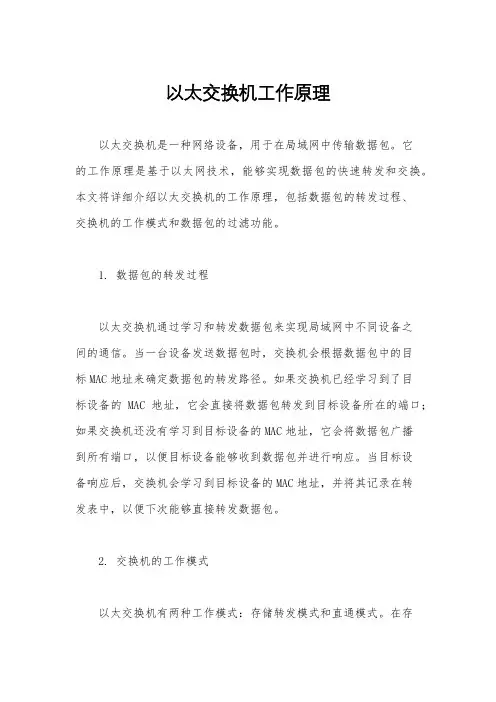

以太交换机工作原理以太交换机是一种网络设备，用于在局域网中传输数据包。

它的工作原理是基于以太网技术，能够实现数据包的快速转发和交换。

本文将详细介绍以太交换机的工作原理，包括数据包的转发过程、交换机的工作模式和数据包的过滤功能。

1. 数据包的转发过程以太交换机通过学习和转发数据包来实现局域网中不同设备之间的通信。

当一台设备发送数据包时，交换机会根据数据包中的目标MAC地址来确定数据包的转发路径。

如果交换机已经学习到了目标设备的MAC地址，它会直接将数据包转发到目标设备所在的端口；如果交换机还没有学习到目标设备的MAC地址，它会将数据包广播到所有端口，以便目标设备能够收到数据包并进行响应。

当目标设备响应后，交换机会学习到目标设备的MAC地址，并将其记录在转发表中，以便下次能够直接转发数据包。

2. 交换机的工作模式以太交换机有两种工作模式：存储转发模式和直通模式。

在存储转发模式下，交换机会先接收整个数据包，然后进行校验和处理，最后再将数据包转发出去。

这种模式可以确保数据包的完整性和正确性，但会增加延迟。

在直通模式下，交换机会在接收到数据包的同时进行转发，这样可以减少延迟，但无法进行校验和处理。

根据实际需求，用户可以根据需要选择不同的工作模式。

3. 数据包的过滤功能以太交换机还具有数据包的过滤功能，可以根据源MAC地址、目标MAC地址、源IP地址、目标IP地址等信息对数据包进行过滤和转发。

通过设置不同的过滤规则，用户可以实现对特定数据包的转发控制，从而提高网络的安全性和效率。

例如，用户可以设置只允许特定MAC地址的设备进行通信，或者禁止某些IP地址的设备进行通信。

总之，以太交换机是一种能够实现数据包快速转发和交换的网络设备，其工作原理基于以太网技术，包括数据包的转发过程、交换机的工作模式和数据包的过滤功能。

通过了解以太交换机的工作原理，用户可以更好地理解和使用这种网络设备，提高局域网的通信效率和安全性。

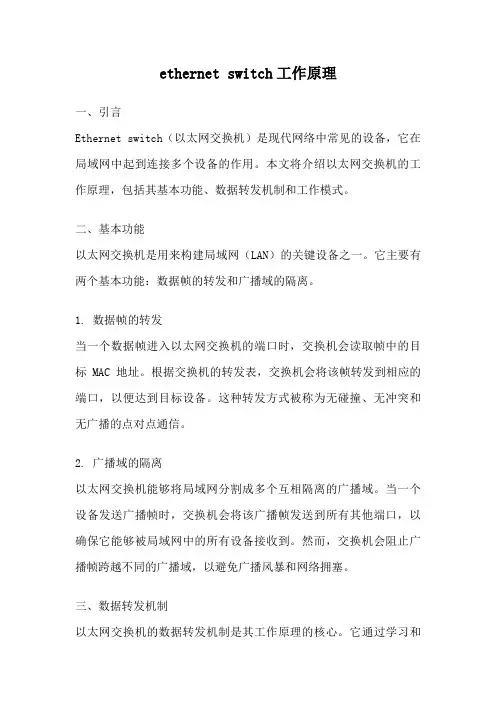

ethernet switch工作原理一、引言Ethernet switch（以太网交换机）是现代网络中常见的设备，它在局域网中起到连接多个设备的作用。

本文将介绍以太网交换机的工作原理，包括其基本功能、数据转发机制和工作模式。

二、基本功能以太网交换机是用来构建局域网（LAN）的关键设备之一。

它主要有两个基本功能：数据帧的转发和广播域的隔离。

1. 数据帧的转发当一个数据帧进入以太网交换机的端口时，交换机会读取帧中的目标MAC地址。

根据交换机的转发表，交换机会将该帧转发到相应的端口，以便达到目标设备。

这种转发方式被称为无碰撞、无冲突和无广播的点对点通信。

2. 广播域的隔离以太网交换机能够将局域网分割成多个互相隔离的广播域。

当一个设备发送广播帧时，交换机会将该广播帧发送到所有其他端口，以确保它能够被局域网中的所有设备接收到。

然而，交换机会阻止广播帧跨越不同的广播域，以避免广播风暴和网络拥塞。

三、数据转发机制以太网交换机的数据转发机制是其工作原理的核心。

它通过学习和转发机制来实现数据的高效转发。

1. 学习机制当一个数据帧进入交换机的端口时，交换机会将源MAC地址和其所在端口的映射关系记录在转发表中。

这个过程称为学习机制。

通过学习机制，交换机能够了解到哪个MAC地址位于哪个端口，从而在转发数据时能够快速定位目标端口。

2. 转发机制当交换机接收到一个数据帧时，它会通过目标MAC地址查找转发表，找到目标地址对应的端口。

如果转发表中存在该目标地址的记录，交换机会将数据帧转发到相应的端口。

如果转发表中不存在该目标地址的记录，交换机会将该数据帧广播到所有其他端口，以便学习到新的MAC地址。

四、工作模式以太网交换机有两种常见的工作模式：存储转发和剪辑转发。

1. 存储转发存储转发是一种保证数据帧完整性的转发模式。

当交换机接收到一个数据帧时，它会先将整个数据帧存储在缓冲区中，然后再进行校验和处理。

只有当数据帧没有错误时，交换机才会将该帧转发出去。

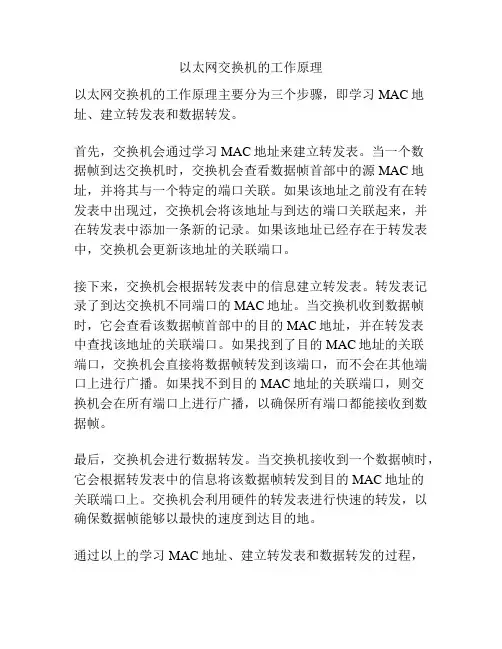

以太网交换机的工作原理
以太网交换机的工作原理主要分为三个步骤，即学习MAC地址、建立转发表和数据转发。

首先，交换机会通过学习MAC地址来建立转发表。

当一个数
据帧到达交换机时，交换机会查看数据帧首部中的源MAC地址，并将其与一个特定的端口关联。

如果该地址之前没有在转发表中出现过，交换机会将该地址与到达的端口关联起来，并在转发表中添加一条新的记录。

如果该地址已经存在于转发表中，交换机会更新该地址的关联端口。

接下来，交换机会根据转发表中的信息建立转发表。

转发表记录了到达交换机不同端口的MAC地址。

当交换机收到数据帧时，它会查看该数据帧首部中的目的MAC地址，并在转发表
中查找该地址的关联端口。

如果找到了目的MAC地址的关联
端口，交换机会直接将数据帧转发到该端口，而不会在其他端口上进行广播。

如果找不到目的MAC地址的关联端口，则交
换机会在所有端口上进行广播，以确保所有端口都能接收到数据帧。

最后，交换机会进行数据转发。

当交换机接收到一个数据帧时，它会根据转发表中的信息将该数据帧转发到目的MAC地址的
关联端口上。

交换机会利用硬件的转发表进行快速的转发，以确保数据帧能够以最快的速度到达目的地。

通过以上的学习MAC地址、建立转发表和数据转发的过程，
以太网交换机可以实现对数据帧的快速、准确的转发，提高了局域网的传输效率和带宽利用率。

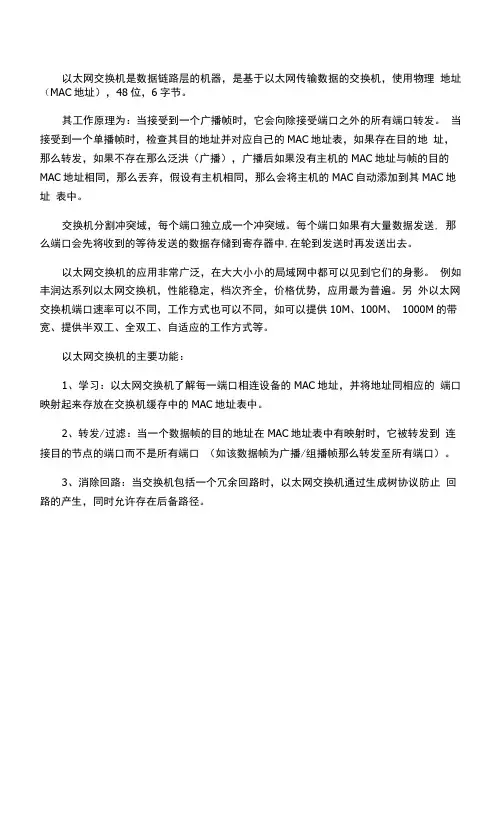

以太网交换机是数据链路层的机器，是基于以太网传输数据的交换机，使用物理地址（MAC地址），48位，6字节。

其工作原理为：当接受到一个广播帧时，它会向除接受端口之外的所有端口转发。

当接受到一个单播帧时，检查其目的地址并对应自己的MAC地址表，如果存在目的地址，那么转发，如果不存在那么泛洪（广播），广播后如果没有主机的MAC地址与帧的目的MAC地址相同，那么丢弃，假设有主机相同，那么会将主机的MAC自动添加到其MAC地址表中。

交换机分割冲突域，每个端口独立成一个冲突域。

每个端口如果有大量数据发送, 那么端口会先将收到的等待发送的数据存储到寄存器中,在轮到发送时再发送出去。

以太网交换机的应用非常广泛，在大大小小的局域网中都可以见到它们的身影。

例如丰润达系列以太网交换机，性能稳定，档次齐全，价格优势，应用最为普遍。

另外以太网交换机端口速率可以不同，工作方式也可以不同，如可以提供10M、100M、1000M的带宽、提供半双工、全双工、自适应的工作方式等。

以太网交换机的主要功能：
1、学习：以太网交换机了解每一端口相连设备的MAC地址，并将地址同相应的端口映射起来存放在交换机缓存中的MAC地址表中。

2、转发/过滤：当一个数据帧的目的地址在MAC地址表中有映射时，它被转发到连接目的节点的端口而不是所有端口（如该数据帧为广播/组播帧那么转发至所有端口）。

3、消除回路：当交换机包括一个冗余回路时，以太网交换机通过生成树协议防止回路的产生，同时允许存在后备路径。

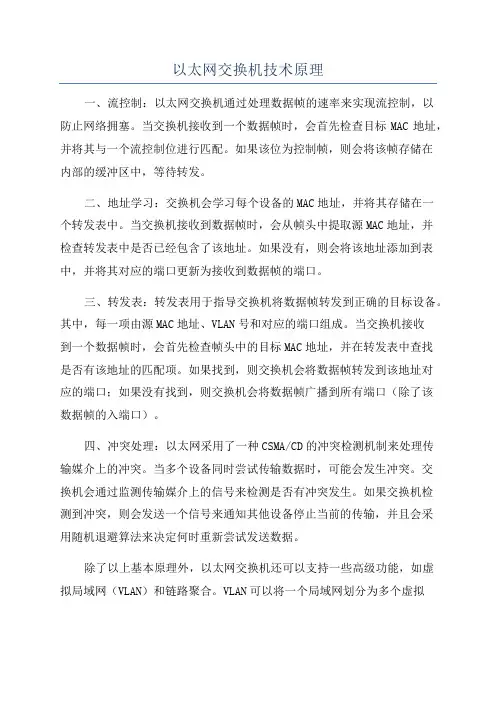

以太网交换机技术原理一、流控制：以太网交换机通过处理数据帧的速率来实现流控制，以防止网络拥塞。

当交换机接收到一个数据帧时，会首先检查目标MAC地址，并将其与一个流控制位进行匹配。

如果该位为控制帧，则会将该帧存储在内部的缓冲区中，等待转发。

二、地址学习：交换机会学习每个设备的MAC地址，并将其存储在一个转发表中。

当交换机接收到数据帧时，会从帧头中提取源MAC地址，并检查转发表中是否已经包含了该地址。

如果没有，则会将该地址添加到表中，并将其对应的端口更新为接收到数据帧的端口。

三、转发表：转发表用于指导交换机将数据帧转发到正确的目标设备。

其中，每一项由源MAC地址、VLAN号和对应的端口组成。

当交换机接收到一个数据帧时，会首先检查帧头中的目标MAC地址，并在转发表中查找是否有该地址的匹配项。

如果找到，则交换机会将数据帧转发到该地址对应的端口；如果没有找到，则交换机会将数据帧广播到所有端口（除了该数据帧的入端口）。

四、冲突处理：以太网采用了一种CSMA/CD的冲突检测机制来处理传输媒介上的冲突。

当多个设备同时尝试传输数据时，可能会发生冲突。

交换机会通过监测传输媒介上的信号来检测是否有冲突发生。

如果交换机检测到冲突，则会发送一个信号来通知其他设备停止当前的传输，并且会采用随机退避算法来决定何时重新尝试发送数据。

除了以上基本原理外，以太网交换机还可以支持一些高级功能，如虚拟局域网（VLAN）和链路聚合。

VLAN可以将一个局域网划分为多个虚拟局域网，从而实现更好的网络管理和安全性；链路聚合可以将多个物理链路绑定在一起，提供更大的带宽和冗余备份。

总而言之，以太网交换机可以实现局域网内设备之间的快速、准确的数据包转发和交换，提高网络的性能和可靠性。

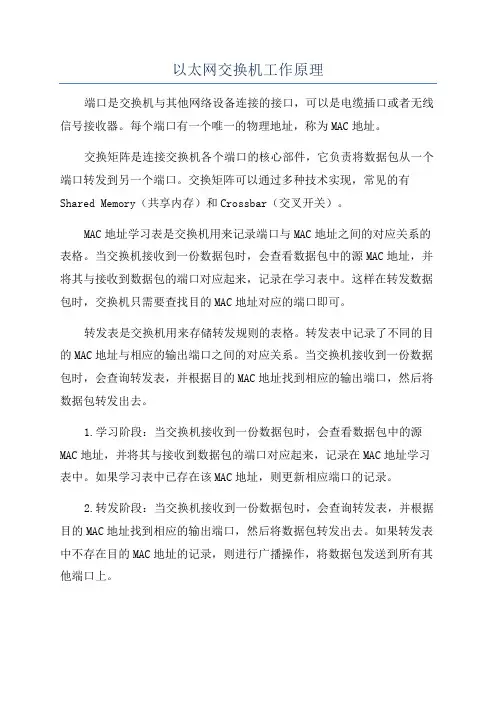

以太网交换机工作原理端口是交换机与其他网络设备连接的接口，可以是电缆插口或者无线信号接收器。

每个端口有一个唯一的物理地址，称为MAC地址。

交换矩阵是连接交换机各个端口的核心部件，它负责将数据包从一个端口转发到另一个端口。

交换矩阵可以通过多种技术实现，常见的有Shared Memory（共享内存）和Crossbar（交叉开关）。

MAC地址学习表是交换机用来记录端口与MAC地址之间的对应关系的表格。

当交换机接收到一份数据包时，会查看数据包中的源MAC地址，并将其与接收到数据包的端口对应起来，记录在学习表中。

这样在转发数据包时，交换机只需要查找目的MAC地址对应的端口即可。

转发表是交换机用来存储转发规则的表格。

转发表中记录了不同的目的MAC地址与相应的输出端口之间的对应关系。

当交换机接收到一份数据包时，会查询转发表，并根据目的MAC地址找到相应的输出端口，然后将数据包转发出去。

1.学习阶段：当交换机接收到一份数据包时，会查看数据包中的源MAC地址，并将其与接收到数据包的端口对应起来，记录在MAC地址学习表中。

如果学习表中已存在该MAC地址，则更新相应端口的记录。

2.转发阶段：当交换机接收到一份数据包时，会查询转发表，并根据目的MAC地址找到相应的输出端口，然后将数据包转发出去。

如果转发表中不存在目的MAC地址的记录，则进行广播操作，将数据包发送到所有其他端口上。

3.过滤阶段：交换机还可以对接收到的数据包进行过滤操作，根据设置的规则过滤掉无效的、不安全的或超出容量的数据包。

这可以提高网络的安全性和性能。

4.路由器连接：以太网交换机通常用于构建局域网，但如果需要连接到其他局域网或广域网，则需要通过路由器进行连接。

交换机和路由器之间的连接通常是通过一个特定的端口来实现的。

总结起来，以太网交换机通过学习和转发表格，实现数据包的转发和广播。

它可以提供高速、安全的网络连接，提高网络传输的可靠性和稳定性。

通过连接多个交换机和路由器，可以构建复杂的网络拓扑，满足不同规模和需求的网络通信。

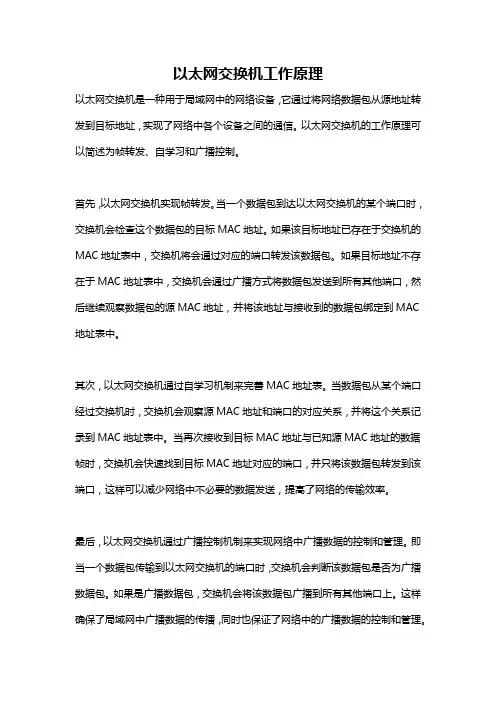

以太网交换机工作原理
以太网交换机是一种用于局域网中的网络设备，它通过将网络数据包从源地址转发到目标地址，实现了网络中各个设备之间的通信。

以太网交换机的工作原理可以简述为帧转发、自学习和广播控制。

首先，以太网交换机实现帧转发。

当一个数据包到达以太网交换机的某个端口时，交换机会检查这个数据包的目标MAC地址。

如果该目标地址已存在于交换机的MAC地址表中，交换机将会通过对应的端口转发该数据包。

如果目标地址不存在于MAC地址表中，交换机会通过广播方式将数据包发送到所有其他端口，然后继续观察数据包的源MAC地址，并将该地址与接收到的数据包绑定到MAC 地址表中。

其次，以太网交换机通过自学习机制来完善MAC地址表。

当数据包从某个端口经过交换机时，交换机会观察源MAC地址和端口的对应关系，并将这个关系记录到MAC地址表中。

当再次接收到目标MAC地址与已知源MAC地址的数据帧时，交换机会快速找到目标MAC地址对应的端口，并只将该数据包转发到该端口，这样可以减少网络中不必要的数据发送，提高了网络的传输效率。

最后，以太网交换机通过广播控制机制来实现网络中广播数据的控制和管理。

即当一个数据包传输到以太网交换机的端口时，交换机会判断该数据包是否为广播数据包。

如果是广播数据包，交换机会将该数据包广播到所有其他端口上。

这样确保了局域网中广播数据的传播，同时也保证了网络中的广播数据的控制和管理。

总的来说，以太网交换机工作原理是基于三个关键机制：帧转发、自学习和广播控制。

通过这些机制，以太网交换机实现了对数据的高效转发和管理，提高了网络中设备之间的通信效率，同时也保证了网络的安全性和稳定性。

以太网交换机技术原理以太网交换机的基本原理是通过多个以太网端口来接收和转发数据帧。

每个端口相当于一条通道，可以连接一个或多个计算机。

当一台计算机要发送数据时，它会将数据封装成数据帧，并将数据帧发送给交换机的一些端口。

交换机收到数据帧后，会读取其中的目标MAC地址，然后通过学习和转发的方式将数据帧发送给目标计算机。

交换机学习和转发数据帧的过程主要包括三个步骤：学习、过滤和转发。

学习：交换机收到数据帧后，会提取出数据帧中的源MAC地址，并将这个地址和收到这个数据帧的端口绑定在一起，形成一个表项。

这样，交换机就学会了源MAC地址所对应的端口。

如果收到的数据帧中的源MAC地址已经存在于之前的表项中，交换机会更新这个表项的时间戳。

学习的过程可以通过交换机的学习模块完成，该模块通常是一个CAM（Content-Addressable Memory）表。

过滤：交换机会检查数据帧的目标MAC地址，并与之前学习到的表项进行匹配。

如果目标MAC地址在表项中存在，则说明目标计算机直接连接在与该表项对应的端口上，交换机会直接转发数据帧到这个端口上。

如果目标MAC地址在表项中不存在，交换机会将数据帧广播到除了收到数据帧的端口之外的所有端口，这样可以确保数据帧能够传输到目标计算机。

转发：在进行广播之后，交换机会等待所有连接的计算机响应。

如果有计算机回应，交换机会将这个计算机的MAC地址和所在端口加入到学习表中，下一次发送该计算机的数据帧时可以直接转发到这个端口。

如果没有计算机回应，交换机会丢弃数据帧，避免网络拥堵。

除了学习和转发功能，以太网交换机还有一些其他的功能。

例如：虚拟局域网（VLAN）的实现，可以将交换机的端口划分为不同的虚拟局域网，实现隔离和安全性；链路聚合（Link Aggregation）的实现，可以将多个端口绑定在一起，提高带宽和冗余性；流控和管理功能，可以对流量进行限速和精细的管理等。

总结起来，以太网交换机的技术原理是通过学习和转发方式来实现计算机之间的数据交换，同时可以提供很多其他的功能来满足网络的需求。

以太网交换机结构和原理1.物理结构:交换机的内部由多个交换模块组成，通常包括端口管理模块、转发引擎和交换矩阵。

端口管理模块负责管理每个端口的状态，包括连接状态、速度和双工模式等。

转发引擎用来处理数据包的转发和接收，以及生成和更新MAC地址表。

交换矩阵是交换机的核心部分，负责实现快速、准确的数据包转发。

2.数据转发和交换算法:以太网交换机的关键任务是根据数据包的目的MAC地址转发数据包。

当交换机接收到数据包时，它会通过查找MAC地址表来确定数据包的目的地址所对应的端口。

如果交换机的MAC地址表中没有对应的地址，它会广播数据包到所有连接的端口上。

交换机使用不同的交换算法来确定数据包的转发路径。

其中，最常用的算法是学习算法和转发算法。

学习算法用来学习和记录设备之间的MAC 地址和端口的对应关系，以建立和更新MAC地址表。

转发算法用来确定数据包的转发路径，以保证数据包能够快速、准确地到达目的地。

3.网络流量控制:流量控制的主要方法包括速率限制、拥塞控制和碰撞检测。

速率限制用来限制每个端口进出的数据包速率，以避免网络拥堵。

拥塞控制主要针对网络中的拥塞情况，通过调整转发速率，避免数据包堆积和丢失。

碰撞检测用来检测并解决网络中的碰撞问题，以确保数据的可靠传输。

此外，以太网交换机还支持虚拟局域网（VLAN）的功能。

VLAN可以通过将不同的设备划分到不同的虚拟网络中，以实现安全隔离和更好的网络性能。

总结起来，以太网交换机通过物理结构、数据转发和交换算法以及网络流量控制来实现多个设备之间的数据传输。

它的设计和实现使得局域网中的数据传输更加高效、可靠，并且支持多种功能，如VLAN等。

随着技术的发展，以太网交换机的性能和功能还将不断提升，以适应不断变化和发展的网络需求。

以太网交换机结构和原理以太网交换机是一种基于以太网技术的网络设备，主要用于实现局域网的数据交换。

它的主要作用是根据目的MAC地址和端口的对应关系，将数据包从一个端口复制并转发给目标端口，从而实现数据的快速传输和转发。

下面将从交换机的结构和原理两方面进行详细介绍。

一、交换机的结构1.交换机的外部结构交换机通常具有多个接口，用于连接多台终端设备，如计算机、服务器、打印机等。

每个接口都有一个端口号，用于标识不同的接口。

交换机能够通过不同的端口号将数据发送到相应的接口。

2.交换机的内部结构交换机内部通常包含以下几个主要部分：（1）端口：交换机的每个端口都与一个终端设备相连，可以通过端口来接收和发送数据。

（2）转发引擎：转发引擎是交换机的核心部分，主要负责实现数据包的转发和处理。

转发引擎通常由ASIC芯片（专用集成电路）组成，能够对数据包进行快速处理和转发。

（3）存储器：交换机通常具有一定的存储器容量，用于存储MAC地址表、数据包缓存等。

（4）控制板：控制板通常由CPU、操作系统和管理功能组成，用于控制和管理交换机的运行。

二、交换机的工作原理交换机的工作原理主要有两种模式：存储转发模式和直通模式。

1.存储转发模式（1）数据接收：当交换机接收到一个数据包时，首先会通过物理层和数据链路层的处理将数据包的帧头提取出来，并将源MAC地址记录到MAC地址表中。

（2）MAC地址表：MAC地址表存储了每个端口对应的MAC地址，以及MAC地址和接口的对应关系。

当交换机接收到一个新的数据包时，会根据源MAC地址在MAC地址表中查找对应的接口。

（3）根据MAC地址转发：如果在MAC地址表中找到了源MAC地址对应的接口，则将数据包发送到相应的接口，并更新源MAC地址的端口信息。

如果没有找到源MAC地址对应的接口，则将数据包广播到所有的端口上。

（4）根据目的MAC地址转发：当交换机接收到一个数据包时，会根据目的MAC地址在MAC地址表中查找对应的接口。

以太网交换机工作原理
以太网交换机是一种网络设备，用于在局域网（LAN）中转
发以太网帧。

它的工作原理如下：
1. MAC地址学习：当交换机收到一个以太网帧时，它会提取
帧中的目标MAC地址，并将该地址与输入端口关联起来，以
此学习哪个MAC地址位于哪个端口。

交换机将这些信息记录
在一个地址表中。

2. MAC地址转发：一旦交换机学习到某个MAC地址位于特
定的端口上，它将只向该端口转发帧，而不是向所有端口广播。

这种方式可以提高网络的效率和安全性。

3. 广播和未知目标处理：当交换机收到一个广播帧时，它会将该帧发送到所有的端口上，以便其他设备能够接收到。

对于目标MAC地址未知的帧，交换机将其发送到除接收端口外的所
有端口上。

4. 数据转发速度：以太网交换机通常具有高速转发能力。

它能够以硬件方式进行帧的交换和转发，这使得数据能够以线速进行传输，减少了网络延迟。

5. VLAN支持：一些以太网交换机支持虚拟局域网（VLAN）
功能。

VLAN可以将一个物理局域网划分为多个逻辑上的局域网，实现隔离和安全性。

总的来说，以太网交换机通过学习和转发MAC地址来提高网
络效率和安全性。

它有效地减少了网络拥塞和冲突，提供了快速而可靠的数据传输。

以太网交换机结构和原理首先是端口模块，它负责外部设备和交换机之间的物理连接。

每个端口模块通常包括一个物理接口和一个逻辑接口。

物理接口是接入线缆的接口，常见的有RJ-45接口、光纤接口等。

逻辑接口则负责管理该端口的数据流动，对接入的数据进行分析和处理。

交换矩阵是以太网交换机的核心组件，它负责处理数据包的转发和交换。

交换矩阵通过运用复用技术，将多个数据包同时传输到不同的端口的输出队列中，然后根据目的地址进行匹配，找到正确的输出端口并将数据包转发至目标设备。

常见的交换矩阵有共享总线、矩阵式、共享内存等。

共享总线矩阵是一种较为简单的交换机结构，它通过共享一个总线来实现数据包的转发。

当一个数据包到达时，交换机首先会将其存储在内存中，然后通过共享总线依次将数据包发送至目标端口。

这种结构的特点是成本较低，但是容易因总线带宽约束而造成阻塞。

矩阵式交换矩阵采用了矩阵交换技术，能够同时处理多个数据包的转发。

它通过交换矩阵将每个输入端口连接到每个输出端口，并根据目的地址将数据包传输至目标端口，实现了快速的数据转发。

共享内存交换矩阵利用了内存的并行读写能力，能够同时处理多个数据包的转发。

数据包在输入端口接收后暂时存储在共享内存中，然后由交换矩阵根据目的地址将其转发至目标端口。

这种结构的优点是速度快、容量大，但成本较高。

控制模块是以太网交换机的管理中心，它负责控制端口模块和交换矩阵的运行。

控制模块通过解析数据包的目的地址，确定数据包的传输路径，并向交换矩阵下发相应的控制指令。

此外，控制模块还负责维护交换表，记录数据包的源地址、目的地址和对应的输出端口，以便下次转发时快速匹配。

1.当数据包到达交换机时，交换机首先会通过端口模块接收和解析数据包的源地址和目的地址。

2.交换机会检查交换表，查询目的地址对应的输出端口。

如果找到了匹配项，则直接将数据包转发至相应端口；如果未找到匹配项，则将数据包发送至所有的输出端口。

3.接收到数据包的目标设备将会返回一个应答信号，交换机会将该信号交给控制模块进行处理，更新交换表中的源地址和目的地址的映射关系。
