华为路由器交换机的基本硬件架构知识

华为交换机的基本原理讲解华为交换机是一种用于实现网络通信的设备，它通过接收和转发网络数据包来实现不同设备之间的通信。

交换机的基本原理可以分为以下几个方面：1. 数据链路层：华为交换机工作在OSI模型的第二层，即数据链路层。

它通过物理接口连接到计算机、服务器、路由器等网络设备上，并且通过MAC地址来标识每个设备。

2. MAC地址学习：交换机通过学习网络中各个设备的MAC地址，建立一个MAC地址表。

当交换机接收到一个数据包时，它会查找目标MAC地址，并且将该数据包转发给目标设备。

通过学习和更新MAC 地址表，交换机可以根据MAC地址快速定位目标设备。

3. 数据转发：交换机通过查找MAC地址表，将数据包从一个接口转发到另一个接口。

交换机可以根据目标MAC地址进行直接转发，也可以使用虚拟局域网（VLAN）来划分网络，并实现不同VLAN之间的数据转发。

4. 广播和多播处理：交换机可以处理广播和多播数据包。

当交换机收到一个广播数据包时，它会将该数据包转发到所有其他接口，以便所有设备都能接收到广播消息。

而对于多播数据包，交换机会根据多播组成员的信息，将数据包只转发给加入了该多播组的设备。

5. 网络安全：华为交换机还具有一些网络安全功能，如端口安全、VLAN安全、访问控制列表（ACL）等。

这些功能可以帮助防止未经授权的访问和网络攻击，保护网络的安全性。

总结起来，华为交换机通过学习和转发数据包的方式实现不同设备之间的通信。

它利用MAC地址表来定位目标设备，并且支持广播、多播等特殊数据包的处理。

此外，交换机还提供一些网络安全功能，确保网络的安全性。

这些基本原理帮助交换机实现高效的数据转发和网络通信。

华为网络产品一、路由器1、AR G3系列企业路由器i.AR3200 系列企业路由器产品简介：AR3200系列企业路由器是华为公司推出的新一代网络产品，其秉承了华为在数据通信、无线通信、PON接入及软交换领域的深厚积累，并依托于自主知识产权的VRP平台，提供包括有线和无线的Internet接入、专线接入，PBX、融合通信及安全等功能，广泛部署于大中型园区网出口、大中型企业总部或分支等场景。

产品规格;ii.AR2200 系列企业路由器产品简介：AR2200系列企业路由器是华为公司推出的面向中型企业总部或大中型企业分支等以宽带、专线接入、语音和安全场景为主的路由器产品，采用多核CPU、独立分布式交换网可满足不同企业用户的的业务需求。

产品规格：2、AR系列工业路由器：i.AR530系列工业路由交换一体机产品简介：AR530系列工业路由交换一体机是专为工业环境设计的网关设备，可以满足在恶劣的温度、湿度、电磁干扰等环境下的网络通信需求。

AR530系列是集路由、交换、安全和采集功能于一体的新一代工业网关路由设备，具有强大的行业应用扩展能力。

产品规格：3、NE系列高端路由器：i.Huawei NetEngine5000E 集群路由器产品简介：NetEngine 5000E集群路由器(以下简称NE5000E)是华为公司面向互联网骨干节点、城域网核心节点、数据互联中心节点以及Internet承载节点推出的超级核心路由器产品。

NE5000E采用自研的Solar系列芯片，先进的光背板设计和分布式可扩展软件平台，可提供海量交换容量和超高转发性能，全面满足新一代互联网对带宽性能、服务质量、业务能力的需要。

NE5000E 硬件上包括两部分，集群中央框CCC（Cluster Central Chassis）和转发线卡框CLC（Cluster Line Chassis）。

CLC应用于用户和业务的高速接入，可工作在单框模式和多框集群模式，CCC应用于集群系统，主要用于连接各线卡框的控制平面和数据平面，使多台CLC在逻辑上连接，实现系统的统一管理和控制。

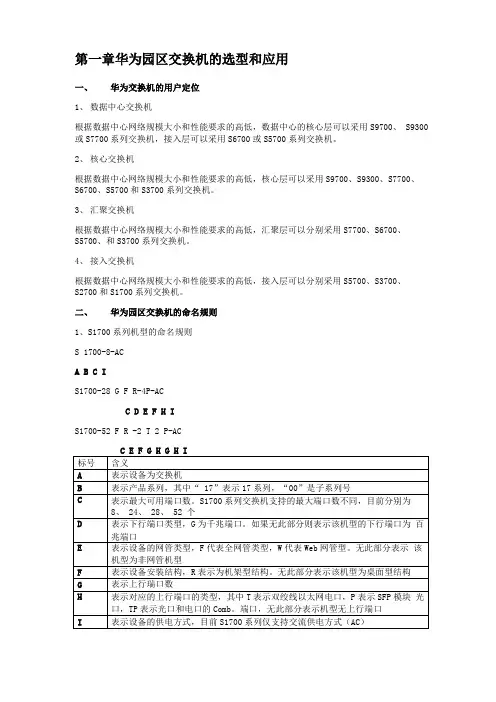

第一章华为园区交换机的选型和应用一、华为交换机的用户定位1、数据中心交换机根据数据中心网络规模大小和性能要求的高低，数据中心的核心层可以采用S9700、 S9300或S7700系列交换机，接入层可以采用S6700或S5700系列交换机。

2、核心交换机根据数据中心网络规模大小和性能要求的高低，核心层可以采用S9700、S9300、S7700、S6700、S5700和S3700系列交换机。

3、汇聚交换机根据数据中心网络规模大小和性能要求的高低，汇聚层可以分别采用S7700、S6700、S5700、和S3700系列交换机。

4、接入交换机根据数据中心网络规模大小和性能要求的高低，接入层可以分别采用S5700、S3700、S2700和S1700系列交换机。

二、华为园区交换机的命名规则1、S1700系列机型的命名规则S 1700-8-ACA B C IS1700-28 G F R-4P-ACC D E F H IS1700-52 F R -2 T 2 P-AC2、S2700系列机型的命名规则S 27 00-26 TP-PWR-EIA B C D E F GS 27 10-52 P-SI-ACA B C D E G HS2700-52 P -EI -ACD E G HS2700-9 TP -SI3、S3700系列机型的命名规则S 3700-28 TP-PWR-EIA B C D E FS 3700-52 P-EI-24S -DCC D F G HS3700-28 TP -EI -MC -ACC D F I HS3700-28 TP -SI -AC4、S5700系列机型的命名规则S 57 10-28 C -EIA B C E F HS 57 00 S-52 P-LI -ACA B C D E F H JS5700-48 TP -PWR -SIE G H S5700-28C -EI -24SI S5700-28C -HIH5、S6700系列交换机命名规则S 6700 -48 -EI6、S7700/9300/9700系列交换机命名规则S 77匹A B C第二章VRP系统基础及基本使用一、VRP系统基础VRP （Versatile Routing Platform,通用路由平台）是华为公司数据通信产品的通用网络操作系统平台，包括路由器、交换机、防火墙、WLAN等众多系列产品。

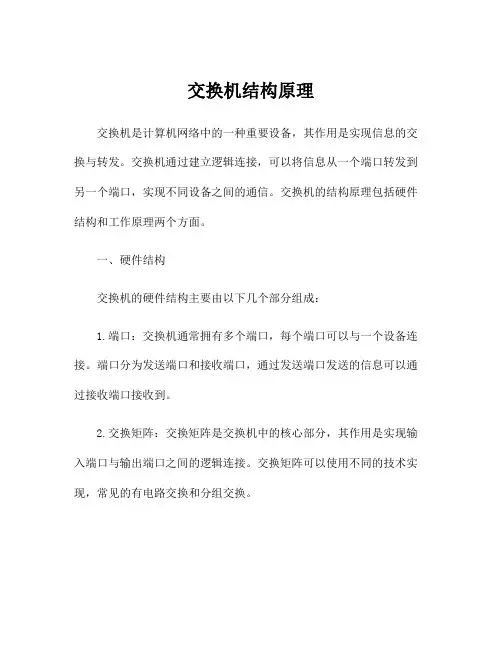

交换机结构原理交换机是计算机网络中的一种重要设备，其作用是实现信息的交换与转发。

交换机通过建立逻辑连接，可以将信息从一个端口转发到另一个端口，实现不同设备之间的通信。

交换机的结构原理包括硬件结构和工作原理两个方面。

一、硬件结构交换机的硬件结构主要由以下几个部分组成：1.端口：交换机通常拥有多个端口，每个端口可以与一个设备连接。

端口分为发送端口和接收端口，通过发送端口发送的信息可以通过接收端口接收到。

2.交换矩阵：交换矩阵是交换机中的核心部分，其作用是实现输入端口与输出端口之间的逻辑连接。

交换矩阵可以使用不同的技术实现，常见的有电路交换和分组交换。

3.中央处理单元（CPU）：CPU是交换机的控制中心，负责管理交换机的运行、配置和管理等任务。

CPU会根据交换机的配置和网络状况，决定将信息从哪个端口转发到哪个端口。

4.存储器：交换机中的存储器用于存储交换机的配置信息、统计数据和临时数据等。

存储器的容量会直接影响交换机的性能和扩展能力。

5.电源模块：交换机需要稳定的电源供应，以确保交换机的正常工作。

二、工作原理交换机的工作原理可以分为学习和转发两个过程。

1.学习过程：交换机通过学习源MAC地址将端口与MAC地址关联起来，建立一个地址表。

当交换机接收到一帧数据时，会检查该帧的源MAC地址和接收端口的对应关系。

如果在地址表中能找到对应关系，则将源MAC地址和接收端口的对应关系更新到地址表中；如果找不到对应关系，则将该对应关系添加到地址表中。

2.转发过程：当交换机接收到一帧数据时，会根据数据的目的MAC 地址在地址表中查找对应的接收端口。

如果地址表中找到了对应关系，则将数据从源端口转发到目的端口；如果找不到对应关系，则将数据从所有端口转发出去（除了接收端口之外），这个过程称为广播。

交换机还有一些其他的工作原理，包括：1.速率控制：交换机可以根据不同端口的带宽情况，控制流入流量和流出流量的速率，确保网络的正常运行。

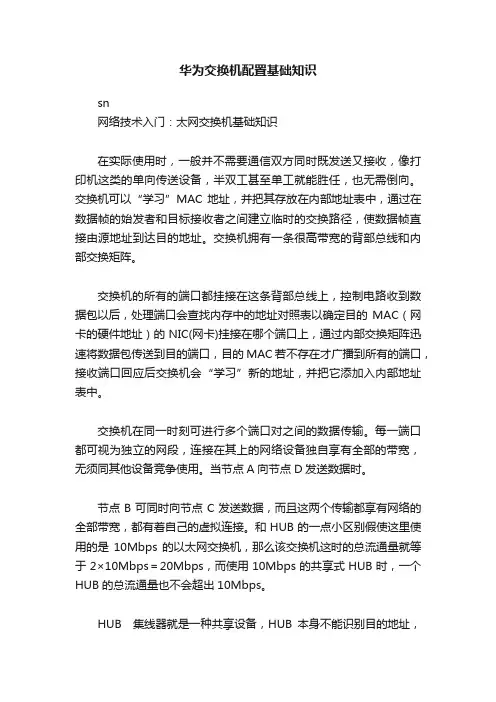

华为交换机配置基础知识sn网络技术入门：太网交换机基础知识在实际使用时，一般并不需要通信双方同时既发送又接收，像打印机这类的单向传送设备，半双工甚至单工就能胜任，也无需倒向。

交换机可以“学习”MAC地址，并把其存放在内部地址表中，通过在数据帧的始发者和目标接收者之间建立临时的交换路径，使数据帧直接由源地址到达目的地址。

交换机拥有一条很高带宽的背部总线和内部交换矩阵。

交换机的所有的端口都挂接在这条背部总线上，控制电路收到数据包以后，处理端口会查找内存中的地址对照表以确定目的MAC（网卡的硬件地址）的NIC(网卡)挂接在哪个端口上，通过内部交换矩阵迅速将数据包传送到目的端口，目的MAC若不存在才广播到所有的端口，接收端口回应后交换机会“学习”新的地址，并把它添加入内部地址表中。

交换机在同一时刻可进行多个端口对之间的数据传输。

每一端口都可视为独立的网段，连接在其上的网络设备独自享有全部的带宽，无须同其他设备竞争使用。

当节点A向节点D发送数据时。

节点B可同时向节点C发送数据，而且这两个传输都享有网络的全部带宽，都有着自己的虚拟连接。

和HUB的一点小区别假使这里使用的是10Mbps的以太网交换机，那么该交换机这时的总流通量就等于2×10Mbps＝20Mbps，而使用10Mbps的共享式HUB时，一个HUB的总流通量也不会超出10Mbps。

HUB集线器就是一种共享设备，HUB本身不能识别目的地址，当同一局域网内的A主机给B主机传输数据时，数据包在以HUB为架构的网络上是以广播方式传输的，由每一台终端通过验证数据包头的地址信息来确定是否接收。

也就是说，在这种工作方式下，同一时刻网络上只能传输一组数据帧的通讯，如果发生碰撞还得重试。

这种方式就是共享网络带宽从广义上来看，交换机分为两种：广域网交换机和局域网交换机。

广域网交换机主要应用于电信领域，提供通信用的基础平台。

局域网交换机则应用于局域网络，用于连接终端设备，如PC机及网络打印机等。

华为主流路由器交换机简介和规格WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-华为网络产品一、路由器1、AR G3系列企业路由器i.AR3200 系列企业路由器产品简介：AR3200系列企业路由器是华为公司推出的新一代网络产品，其秉承了华为在数据通信、无线通信、PON接入及软交换领域的深厚积累，并依托于自主知识产权的VRP平台，提供包括有线和无线的Internet接入、专线接入，PBX、融合通信及安全等功能，广泛部署于大中型园区网出口、大中型企业总部或分支等场景。

产品规格;ii.AR2200 系列企业路由器产品简介：AR2200系列企业路由器是华为公司推出的面向中型企业总部或大中型企业分支等以宽带、专线接入、语音和安全场景为主的路由器产品，采用多核CPU、独立分布式交换网可满足不同企业用户的的业务需求。

产品规格：2、AR系列工业路由器：i.AR530系列工业路由交换一体机产品简介：AR530系列工业路由交换一体机是专为工业环境设计的网关设备，可以满足在恶劣的温度、湿度、电磁干扰等环境下的网络通信需求。

AR530系列是集路由、交换、安全和采集功能于一体的新一代工业网关路由设备，具有强大的行业应用扩展能力。

产品规格：3、NE系列高端路由器：i.Huawei NetEngine5000E 集群路由器产品简介：NetEngine 5000E集群路由器(以下简称NE5000E)是华为公司面向互联网骨干节点、城域网核心节点、数据互联中心节点以及Internet承载节点推出的超级核心路由器产品。

NE5000E采用自研的Solar系列芯片，先进的光背板设计和分布式可扩展软件平台，可提供海量交换容量和超高转发性能，全面满足新一代互联网对带宽性能、服务质量、业务能力的需要。

NE5000E 硬件上包括两部分，集群中央框CCC（Cluster Central Chassis）和转发线卡框CLC（Cluster Line Chassis）。

华为路由器基础配置华为路由器基础配置华为路由器是一款高性能路由器，广泛应用于家庭和中小企业网络中。

正确配置华为路由器可以使其发挥最佳的网络性能和安全性。

下面我们将介绍华为路由器的基础配置，帮助大家更好地使用这款设备。

一、网络设置1、WAN口设置：根据您的上网方式，选择正确的WAN口连接类型，如动态IP（DHCP）、静态IP等。

确保已正确设置WAN口IP地址、子网掩码和网关。

2、LAN口设置：设置LAN口IP地址和子网掩码。

确保LAN口和WAN口在同一网段内。

3、Wi-Fi设置：根据您的需求，设置Wi-Fi名称（SSID）和密码。

建议使用强密码来确保网络安全。

4、端口映射：根据您的需求，设置端口映射，将内网IP地址的端口映射到公网IP地址。

二、安全设置1、密码设置：为路由器设置管理员密码，确保密码强度足够，避免使用简单密码。

2、防火墙设置：开启防火墙，防止来自公网的未经授权的访问。

根据需要设置防火墙规则，允许必要的网络流量通过。

3、网络安全控制：根据您的需求，设置网络安全控制，如IP与MAC 地址绑定、访问控制列表（ACL）等。

三、其他功能配置1、DHCP服务：根据您的网络拓扑和设备数量，设置DHCP服务，为网络中的设备自动分配IP地址。

2、动态IP分配：配置动态IP（DHCP）分配，使客户端设备能够自动获取IP地址和DNS服务器地址。

3、无线AP设置：如果您需要扩展无线网络覆盖范围，可以配置无线AP模式，将多个AP设备连接在一起形成一个无线网络。

4、模块配置：根据您的需求，添加所需的模块，如防火墙模块、VPN 模块等。

以上是华为路由器基础配置的简要介绍。

正确配置华为路由器将有助于提高网络性能和安全性。

如果大家有任何疑问，建议参考华为路由器用户手册或咨询专业技术人员。

思科路由器查看配置命令在计算机网络管理中，路由器是网络拓扑结构中不可或缺的一部分。

特别是在复杂的网络环境中，思科路由器扮演着至关重要的角色。

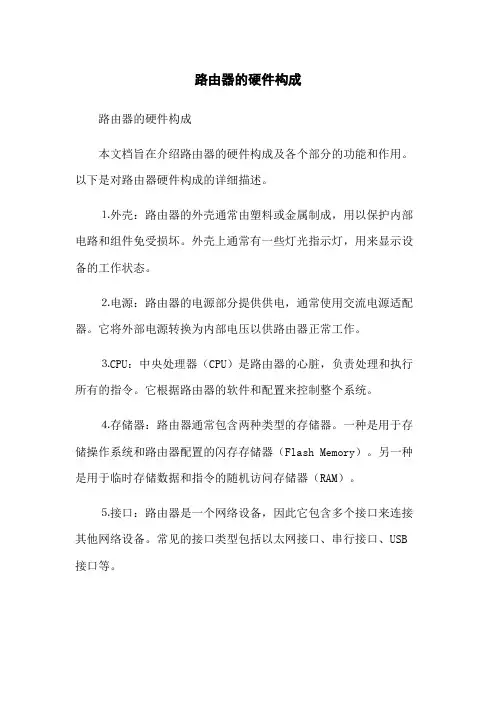

路由器的硬件构成路由器的硬件构成本文档旨在介绍路由器的硬件构成及各个部分的功能和作用。

以下是对路由器硬件构成的详细描述。

⒈外壳：路由器的外壳通常由塑料或金属制成，用以保护内部电路和组件免受损坏。

外壳上通常有一些灯光指示灯，用来显示设备的工作状态。

⒉电源：路由器的电源部分提供供电，通常使用交流电源适配器。

它将外部电源转换为内部电压以供路由器正常工作。

⒊CPU：中央处理器（CPU）是路由器的心脏，负责处理和执行所有的指令。

它根据路由器的软件和配置来控制整个系统。

⒋存储器：路由器通常包含两种类型的存储器。

一种是用于存储操作系统和路由器配置的闪存存储器（Flash Memory）。

另一种是用于临时存储数据和指令的随机访问存储器（RAM）。

⒌接口：路由器是一个网络设备，因此它包含多个接口来连接其他网络设备。

常见的接口类型包括以太网接口、串行接口、USB 接口等。

⒍交换机：路由器中的交换机是一个网络设备，用于在不同的网络接口之间转发和交换数据包。

它通常具有多个网络接口，并通过路由决策将数据包发送到最佳路径。

⒎网络接口卡：网络接口卡是连接计算机和路由器之间的物理接口。

它将路由器的网络接口与计算机的网络接口连接起来，实现数据的传输与接收。

⒏天线：路由器通常配备天线用于接收和发送无线信号。

天线的类型和数量根据路由器的规格和设计而定。

⒐风扇：部分大型路由器在机箱内安装了风扇，用来散热以保持设备的正常工作温度。

⒑网络卡：网络卡是连接路由器和外部网络的接口，它负责将数据包发送到目标网络，并接收来自其他网络的数据包。

1⒈内存扩展槽：一些路由器提供了内存扩展槽，用户可以通过插入内存卡来增加路由器的存储容量。

1⒉电源插孔：路由器的电源插孔用于连接电源适配器，给路由器供电。

以上是关于路由器的硬件构成的详细介绍，每个部分都具有重要的功能和作用，共同实现路由器的网络连接和数据传输。

本文档涉及附件：⒈路由器的硬件架构图⒉路由器的接口说明手册本文所涉及的法律名词及注释：⒈CPU：中央处理器（Central Processing Unit），是计算机的核心部件，负责执行和处理计算机指令和数据。

华为交换机参数基本参数产品型号Quidway S9306产品类型路由交换机应用层级三层背板带宽 2.4Tbps包转发率1080MPPS传输方式存储转发方式__________________ ] _____________硬件参数扩展插槽 6网络与软件IVLAN支持支持VLAN功能网管功能支持网管功能其它参数外形尺寸442 X 476 X 442mm电源电压DC：- 38.4V- -72V;AC:90V-264V最大功率800W重量<30Kg华为S5700-52P-LI-AC 详细参数查看：更多信息|产品图片基本参数产品型号S5700-52P-LI-AC产品类型千兆以太网应用层级二层r -sa i• "■■ ■ sa ■■■ HM"，”■■■■ iM■■■■MB.diraan ■包转发率78Mpps硬件参数接口类型48个10/100/1000Base-TX，4个100/1000Base-X SFP接口数目52口传输速率10M/100M/1000Mbps端口结构非模块化堆叠支持可堆叠网络与软件VLAN支持支持VLAN功能网管功能支持端口镜像和RSPAN远程端口镜像）MAC地址表16K基于五元组、IP优先级、TOS DSCP IP协议类型、ICMP类型、TCP源端口、VLAN以太网帧协议类型、CoS等信息，实现复杂流分类功能。

S5700支持基于流的双速三色限速功能，每端口支持 8个优先级队列，支持 WRR DRR SP、WRFL SP、DRR+SP多种队列调度算法，有效地保证话音、视频和数据业务质量。

提供多种安全保护功能。

支持DoS （ Denial of Service ）类防攻击、网络的防攻击、用户的防攻击等功能。

其他性能其中DoS类防攻击主要包括 SYN Flood、Land、Smurf、ICMP Flood。

网络的防攻击主要是指STP的BPDU/Root攻击。

用户的防攻击涉及DHC肪冒攻击、中间人攻击、| IP/MAC Spoofing 攻击、DHCP request flood 、改变 CHADDR值的 DoS 攻击等等。

南京师范大学随园校区3、4、5舍布线安装工程项目招标公告南京师范大学因教学科研的需要，对随园校区3、4、5舍布线安装工程项目进行邀请招标采购，现欢迎符合相关条件的合格投标人投标。

一、招标项目名称随园校区3、4、5舍布线安装工程项目二、项目编号：15010四、招标文件发布信息招标文件发布时间：自招标公告在“南京师范大学主页招标信息”发布之日起至投标截止时间止。

招标文件在“南京师范大学主页招标信息”上免费下载。

有关本次招标的事项若存在变动或修改，敬请及时关注“南京师范大学主页招标信息”发布的信息更正公告。

五、投标文件接收信息投标文件接收时间：2015年3月20 日上午9：15-9：30投标文件接收截止时间：2015年3月20日上午9：30投标文件接收地点：南师大仙林校区（南京市文苑路1号）厚生楼514室招标办投标文件接收人：任霞马志良。

六、开标有关信息开标时间： 2015年3月20日上午10：00开标地点：南师大仙林校区（南京市文苑路1号）厚生楼五楼会议室七、本次招标联系事项采购人：南京师范大学联系人：任霞马志良咨询电话：、网址：/purchase/八、投标文件制作份数要求：正本份数：壹份，副本份数：肆份九、本次招标投标保证金本次招标不收取投标保证金。

南京师范大学招投标管理办公室2015年3月1日南师大随园校区3、4、5舍学生公寓布线安装工程项目招标文件项目编号15010一、概述：1、工程名称：南师大随园校区3、4、5舍布线安装工程项目2、施工地点：南师大随园校区3、4、5舍；3、施工内容：详见附件一的工程量清单及要求；4、承包方式：包工包料；5、质量要求：按国家现行施工规范施工，达到合格标准。

工程所需主要材料须选用知名品牌合格产品，并符合国家环保要求；6、工期要求：承诺的最短工期(日历天数)；7、质量保证期：自工程竣工验收合格之日起至少三年（线材要求质保20年，需附原厂授权及保证）。

二、投标单位要求：1、具有独立法人资质；2、具有电子工程或智能化安装工程三级或三级以上资质；项目经理具有二级建造师或以上资质；3、具有有效期内的安全施工许可证，若在施工期内发生安全问题，由中标单位承担；4、具有相关的工程业绩及良好信誉。

华为路由器交换机的基本硬件架构知识设备华为路由器交换机的基本硬件架构知识华为交换机6506Quidway S6500 系列以太网交换机是华为公司自主开发的一系列大容量模块化L2L3 线速以太网交换机主要面向IP 城域网大型企业网及园区网用户并针对此类用户的特殊需求从软件硬件及结构造型等方面作了相应的优化设计S6506R 以太网交换机支持双交换引擎提供引擎的冗余备份双引擎各占1个槽位及6 个业务板槽位S6500 系列以太网交换机一体化机箱由单板区风扇区电源区配电区几个部分组成1产品外观S6506R 以太网交换机的机箱及槽位示意图如下S6506R 交换机槽位示意图上图单板英文描述含义如下SRPUSwitch Route Processing Unit交换路由板LPULine Processing Unit线路处理板简称业务板PWRPowerFAN风扇框单板区共有8 个横插拔的单板槽位最上面的2 个槽位固定为交换路由板SRPU槽位S6506R 以太网交换机为用户提供了SRPU 冗余备份功能其余6 个槽位为业务板槽位支持各种业务板的混插风扇区位于机箱的右侧为竖插拔结构电源区位于机箱的底部对应交流AC输入直流DC输入两种供电方式需分别选用交流电源模块直流电源模块配电区位于机箱的后下方对应交流AC输入直流DC输入两种供电方式需分别选用交流配电盒直流配电盒对于支持PoE 功能的S6506R XGbus 机箱其背面有接外置供电设备的-48V直流电源输入端子以及一个COM 口PoE 管理网口S6506R 以太网交换机只需2 个电源模块即可保证系统的正常工作但以太网交换机提供有3 个电源模块的槽位实现了电源模块的21 冗余备份２指示灯含义电源指示灯含义当电源指示灯OK 不亮表示系统供电有问题可以检查以下部分交换机供电电源开关是否打开交换机电源线是否连接正确供电电压是否正确风扇指示灯含义当风扇指示灯OK 不亮时可以进行以下检查定位故障各个散热风扇是否正常机箱通风口是否被异物堵塞空单板插槽位置上是否安装挡板单板指示灯含义如果单板的ALM 指示灯长时间点亮说明该单板有问题在单板复位期间ALM 指示灯也点亮正常启动以后ALM 指示灯应灭掉如果复位单板时ALM 指示灯不亮很可能是单板没有供电说明安装有问题３交换机的硬件维护１S6500 系列交换机支持电源模块带电插拔通电情况下安装与更换电源模块请注意操作方法及用电安全请不要接触露出的任何导线端子和在产品中标出的危险电压标志部分否则可能对人体造成伤害电源模块的更换第一步佩戴防静电手腕用螺丝刀松开待更换电源模块的松不脱螺钉第二步将待更换的电源模块从插槽中拉出S6500 系列交换机的电源模块比较重在拉出的过程中要一只手拉电源模块的拉手另一只手托住电源模块的底部缓慢地拔出若取出电源模块的位置上不再安装其他的电源模块则需要安装电源挡板以保证机箱的正常通风散热避免灰尘第三步从电源模块包装盒中取出新的电源模块确认电源模块的输入方式与所需一致第四步用一只手抓住电源模块的拉手另一只手托住电源模块的底部将电源模块沿导轨缓慢插入插入过程中确认模块与导轨接触良好只能平稳地插入电源模块插入时请注意电源面板的方向不要插错在插入的过程中插销端子的跳起将会导致系统告警插销不会进入插槽为了避免损坏或弯曲电源端子在插入过程中如果位置没有对正必须使被插入的模块后退然后重新插入第五步用电源模块的松不脱螺钉将电源模块固定在交换机机箱上安装固定螺钉时如果发现螺钉不能拧紧很可能是因为电源模块没有正确安装引起的请仔细检查S6500 系列交换机的电源模块上有防尘网长时间使用后空气中的灰尘可能将该网的通气孔堵住影响机箱的通风散热应该注意定期清洗清洗防尘网时不要使用任何清洗剂用清水洗净晾干即可2 业务板的更换S6500 系列交换机的交换路由板业务板的安装结构基本相同S6500 系列交换机的业务板支持带电插拔需要工具防静电手腕螺丝刀业务板的拆卸第一步佩戴防静电手腕用十字螺丝刀松开单板的固定螺钉第二步两手抓住板上的扳手使扳手向外翻使单板的插头与母板脱离第三步沿着插槽导轨平稳滑动拔出单板3 业务板的安装第一步佩戴防静电手腕用螺丝刀逆时针方向松开要安装单板挡板的安装螺钉拆下挡板第二步两手抓住板上的扳手使扳手向外翻沿着插槽导轨平稳滑动插入单板当该单板的拉手条上的定位插销与机箱上插销定位孔接触时停止向前滑动第三步使扳手向内翻使拉手条的插销进入底盘上的插销定位孔第四步用螺丝刀沿顺时针方向拧紧安装螺钉固定单板4 风扇框的更换1 需要工具防静电手腕螺丝刀2 S6506R 交换机风扇框的更换第一步佩戴防静电手腕用螺丝刀松开待更换风扇框的松不脱螺钉若在交换机工作状态下进行风扇框的更换被更换的风扇框先不拔出机箱等风扇停转后再拔出同时考虑到风扇有仍在运转的可能请不要把手伸入风扇框内避免受到伤害第二步将待更换的风扇框从插槽中拉出第三步将拔出风扇框放入包装袋中交换机工作状态下进行风扇框的拆卸时由于存在某个风扇仍在运转的可能请不要把手伸入风扇框内避免受到伤害第四步从包装盒中取出新的风扇框将风扇框沿导轨向交换机内部推进直到与交换机背板紧密接触为止第五步用螺丝刀拧紧风扇框的松不脱螺钉风扇框拆卸下来后需及时安装新的风扇框以保证交换机的正常使用5防尘网的清洁S6500 系列交换机的电源模块及一体化机箱的进风口处装有防尘网长时间使用后空气中的灰尘可能将该网的通气孔堵住影响机箱的通风散热建议用户每3 个月定期清洗一次防尘网可以干洗也可以水洗清洗过程中注意不要进行揉搓洗后晾干即可2 华为交换机S 8505S8500系列路由交换机是华为公司自主开发定位于大型企业网及园区网的网络骨干担当交换核心汇聚中心的L3设备考虑用户对处于类似网络位置的设备在运行安全性及大流量数据快速处理能力方面的较高要求S8500系列交换机在硬件结构上为用户提供了10GE端口同时支持电源及主控板的冗余备份为高端用户实现多业务高可靠大容量等需求提供了有利的支撑S8505该款路由交换机支持300Gbps 的交换容量即可同时实现240 个GE端口或20 个10GE 端口或240 个FE 电端口或100 个FE 光端口的线速转发交换机8505外观S8505路由交换机总体框架介绍S8505路由交换机采用一体化机箱式结构整个机箱由电源区单板区背板风扇区等几个部分组成1S8505 机箱及其槽位说明S8505交换机采用一体化机箱一体化机箱高度为3972mm宽度为436mm深度为420mm它的内部可以放置防尘网交换路由板业务板风扇模块和电源模块等硬件模块另外在一体化机箱前面板顶部右侧有一个防静电手腕插孔S8505 路由交换机提供7 个槽位上面2 个槽位是交换路由板槽位支持11 主备份下面5 个槽位是接口板槽位支持各种接口板和业务处理板的混插所有单板都支持热插拔功能机箱底部电源区由1 个POE 电源插盒和2 个电源模块组成2 个电源模块支持在线插拔电源可根据需求选用交流电源模块直流电源模块对应交流AC输入直流DC输入两种供电方式机箱右边风扇区由1 个风扇框组成风扇框采用竖插拔结构采用从左向右的抽风方式散热支持热插拔机箱左边是1 个防尘网框从机箱正面不可见需从机箱背面插拔以便定期清洗或者更换防尘网S8505路由交换机槽位示意图2S8505 的背板背板为无源背板设计提供5 个接口板槽位和2 个主控板槽位提供1 个风扇接口提供两个-48V 接口一个用于系统电源引入一个用于POE 电源引入3S8505 的系统电源交流电源模块直流电源模块参数额定电压范围100-240Vac50Hz -48V dc 最大电压范围90-264Vac47-63Hz -36 - -72V dc 最大输入电流15A 25A 最大输出功率1200W 1200W4风扇框S8505 路由交换机选用4 个120mm×120mm×254mm 直流风扇单元每个风扇框包括4 个风扇单元只有1 个风扇框风扇框功率25W风扇提供两种调速方式主控调速和温控自动调速风扇所需的-48V 直流电源从背板转接提供风扇框指示灯含义表5单板介绍LSB1GP12B业务板由LSB1LPUGB线路处理板3块LSB1GP4U接口扣板组成LSB1GP4U扣板面板及指示灯LSB1GP4U扣板面板示意图LSB1GP4U扣板指示灯含义指示灯指示灯状态说明LINK 灯灭表示线路没有连通灯亮表示线路已经连通ACT 灯灭表示没有数据收发灯亮表示有数据收发LSB1GP4U扣板接口线缆SFP模块的的热插拔特性及灵活的选配方法增加了用户组网的灵活性用户可根据自己的需要选择如下的SFP模块LSB1GP4U扣板可选的千兆SFP模块SFP模块名称中心波长 SFP模块提供的用户接口连接器类型接口光纤规格光纤最大传输距离1000BASE-SX-SR-SFP 850nm LC 50125μm多模光纤550m625125μm多模光纤275m 1000BASE-LX-IR-SFP 1310nm 9125μm单模光纤10km1000BASE-ZX-LR-SFP 1550nm 40km1000BASE-ZX-VLR-SFP 70km路由器一NE40E基本硬件架构知识11外观结构NE40E的外观结构包括液晶显示器控制板走线槽插线区挂耳进风框电源系统把手具体如下图所示1 液晶显示器控制板2 走线槽3 插板区4 挂耳5 进风框6 电源系统7 把手NE40E整机外观图com示器模块LCDLiquid Crystal Display用于对设备现场维护和操作LCD可以显示和查询单板环境风扇框和电源模块的信息和状态LCD模块外观示意图1 液晶显示屏2 风扇1指示灯3 风扇2指示灯4 按键指示灯的含义如表所示LCD面板指示灯含义表指示灯名称指示灯颜色指示灯含义FAN1 RUN 绿色常亮表示风扇1工作正常ALM 红色常亮表示风扇1有故障FAN2 RUN 绿色常亮表示风扇2工作正常ALM 红色常亮表示风扇2有故障com 风扇框简介NE40E共有两个风扇框位于液晶面板的后面完成对单板的抽风散热功能扣接在路由交换板SRU上的Monitorbus主模块能够根据插框内的温度控制风扇转速风扇的运行和故障指示灯位于设备的液晶面板上每个风扇框采用2个离心风扇对插框内的单板抽风散热平均风速约在2 ms左右风扇框的外观如图所示NE40E采用从下向上的抽风散热方式来控制单板插框中的单板温度电源自带的风扇位于一体化机箱的底部电源模块的风道与插板区是隔离的空气从电源模块的前面进入再从后面排出对电源模块吹风散热com 插板区NE40E的插板区有12个插槽可插入8个接口线路板LPULine Processing Unit2个交换网板SFUSwitch Fabric Unit和2个路由交换板SRUSwitch and Route Processing Unit如图1-5所示左为实物图右为示意图设备插板区板位在插板区的分布具体板位分布如表所示单板槽位分布说明单板槽位数量槽位宽度备注1～8 8 41mm16英寸可插接各种接口线路板910 2 36mm14英寸可插接路由交换板SRUSRU为11备份1112 2 36mm14英寸可插接系统交换网板SFU与集成在SRU上的交换模块共同构成为31备份1314 2 - 插接在SRU板上的SFU模块1314分别为插接在910槽位SRU板上的SFUcom 电源系统NE40E有两种供电方式直流电源系统和交流电源系统西安城域网采用直流电源供电直流电源系统-48 V直流电源模块为3 U高标准插框结构电源模块外观如图1-6所示电源塑胶面板如图1-7所示直流输入电源模块外观电源塑胶面板正面图-48 V直流输入电源模块分主路直通输出和辅路稳压-48V DC输出并具有以下功能主路直通电源具有短路保护的功能辅路稳压具有各种保护功能输出过流保护输出过压保护短路保护及告警功能并且支持并联工作-48V直流输入电源模块的正面如图1-8所示1 -48 V-60 V电源2 电源地3 保护地4 电源开关5 拉手直流输入电源模块面板直流输入电源模块主要参数如表1-10所示直流输入电源模块参数表项目直流配电框参数输入电压 -38V DC～-72V DC 最大输出电流85 A 最大输出功率3700 W 空气开关额定电流100 Acom 走线槽走线槽是网线电缆和光纤等线缆在子架上的布放区域从单板拉手条引出的光纤电缆一般都经过走线区向两侧走线引出插板区走线槽的线缆走线时应当合理规划避免交叉走线com 设备指示灯和开关描述设备指示灯和开关介绍名称指示灯颜色状态描述LPU OFL按键－单板插拔按钮在单板拔出前按下 OFFLINE 按钮提出拔板申请大约需要连续按钮3秒钟直至OFL指示灯点亮时单板才可安全拔出OFL指示灯红色红灯亮表示单板可安全拔出RUN运行灯绿色绿色指示灯慢闪05 Hz表明系统处于正常运行状态绿色指示灯快闪2 Hz表明系统处于告警状态LinkACT 绿色绿灯灭表示链路没有连通绿灯常亮表示链路已经连通闪烁表示数据收发SRU OFL按键－单板插拔按钮在做单板拔出前按下 OFFLINE 按钮提出拔板申请大约需要连续按钮3秒钟直至OFL指示灯点亮时单板才可安全拔出OFL指示灯红色红灯亮表示单板可安全拔出RUN运行灯绿色绿色指示灯慢闪05 Hz表明系统处于正常运行状态绿色指示灯快闪2 Hz表明系统处于告警状态ALM告警灯红色常亮表示告警常灭表示正常ACT主备灯绿色常亮表示主用常灭表示备用CFCompactFlash卡读写指示灯红色闪烁表示有读写数据常灭表示没有读写数据LINK以太网口自带绿色常亮表示链路已经连通常灭表示链路没有连通ACT以太网口自带黄色闪烁表示有数据收发常灭表示没有数据收发SFU OFL按键－单板插拔按钮在做单板拔出前按下 OFFLINE 按钮提出拔板申请大约需要连续按钮3秒钟直至OFL指示灯点亮时单板才可安全拔出OFL指示灯红色点亮表示单板可安全拔出RUN运行灯绿色绿色指示灯慢闪05 Hz表明系统处于正常运行状态绿色指示灯快闪2 Hz表明系统处于告警状态ACT指示灯绿色常亮表示工作正常常灭表示有故障FAN RUN运行灯绿色常亮表示风扇工作正常常灭表示风扇工作故障或者没有上电ALM告警灯红色常亮表示风扇有故障常灭表示风扇工作正常或者没有上电直流电源 PWD IN 绿色常亮表示主路有输出PWD OUT 绿色常亮表示主路和辅路输出都在正常的范围之内ALM 红色常亮表示电源模块有主路输出异常主路输出低于欠压点30V DC～34V DC或是高于过压点78V DC～80V DC或辅路输出异常电源风扇故障电源模块过热防雷电路故障等任一故障交流电源 PWD IN 绿色常亮表示交流输入正常PWD OUT 绿色常亮表示输出电压在正常的范围之内ALM 红色常亮表示电源模块有输入异常输出异常过压短路或电源风扇故障电源模块过热等任一故障12 单板属性13接口属性1000Base-X-SFP 光接口属性10G 以太网光接口属性OC-48STM-16 POS-SFP 光接口属性二NE5000E基本硬件架构知识Quidway NetEngine5000E 核心路由器简称NE5000E是华为公司面向核心和骨干网络开发的新一代万兆级高端路由器NE5000E 采用功能强大的通用路由平台VRPVersatile Routing Platform操作系统具有超大容量高性能和高可靠性的特点11外观结构NE5000E的外观结构包括液晶显示器控制板走线槽插线区挂耳进风框电源系统把手具体如下图所示1 液晶显示模块2 风扇模块3 上走线槽4 单板区 5下走线槽 6 进风框 7 电源系统面板 8 电源模块9 挂耳10 把手NE5000E设备部件示意图12硬件介绍1 液晶显示器模块LCDLiquid Crystal Display用于对设备现场维护和操作LCD可以显示和查询单板环境风扇框和电源模块的信息和状态LCD模块外观示意图1 液晶显示屏2 风扇1指示灯3 风扇2指示灯4 按键指示灯的含义如表所示LCD面板指示灯含义表指示灯名称指示灯颜色指示灯含义FAN1 RUN 绿色常亮表示风扇1工作正常ALM 红色常亮表示风扇1有故障FAN2 RUN 绿色常亮表示风扇2工作正常ALM 红色常亮表示风扇2有故障2 风扇框NE5000E共有两个风扇框位于液晶面板的后面完成对单板的抽风散热功能风扇框可以提供风扇故障告警Monitorbus主模块能够根据插框内的温度控制风扇转速风扇的运行和故障指示灯位于设备的液晶面板上每个风扇框采用2个离心风扇对插框内的单板抽风散热电源自带的风扇位于一体化机箱的底部电源模块的风道与插板区是隔离的空气从电源模块的前面进入再从后面排出对电源模块吹风散热3 电源系统电源模块指示灯说明电源模块分主路直通输出和辅路稳压–48V DC 输出具有以下功能主路直通电源具有短路保护的功能辅路稳压具有各种保护功能如输出过流保护输出过压保护短路保护并提供告警功能实现分区供电每一路电源为不同的设备供电如图所示第一路电源为黄色部分设备供电第二路电源为灰色部分设备供电第三路电源为蓝色部分设备供电电源模块的三路输入是独立工作的例如只接第一路输入则只有中间的黄色区域槽位有电两块电源模块是负载分担关系例如一个电源模块的第一路输入发生故障另外一个电源模块的第一路输入会负担起黄色区域槽位供电分区供电关系4 单板分类aNE5000ENE80ENE40E可提供下列两类接口线路板以太网接口线路板POS接口线路板b支持的以太网接口板有2448端口千兆以太网电光接口线路板10 端口千兆以太网光接口线路板1端口万兆以太网光接口线路板LAN1端口万兆以太网光接口线路板WAN2端口万兆以太网光接口线路板4端口万兆以太网光接口线路板c支持的POS光接口线路板如下816端口STM-1OC-3c POS光接口线路板4端口 STM-4OC-12 光接口线路板48端口STM-16OC-48c POS光接口线路板1端口STM-64OC-192c POS光接口线路板2端口STM-64OC-192c POS光接口线路板2端口STM-64OC-192c POS光接口线路板d其它类型接口板10G RPR接口GREL2TP接口e兼容8011单板NET STREAM 接口板RAINER 25G POS接口板8端口 POS 155M接口板4端口POS 155M接口板5 单板槽位分布NE5000E 的单板槽位如图所示NE5000E 槽位分布说明5 光模块属性1000M SFP 光模块属性10G XFP 光模块属性155M SFP 光模块属性25G SFP 光模块属性。

交换机的体系结构和各部件说明最近在研究交换机，把从⽹上学习的和⾃⼰理解的总结下如果那⾥有错误请多多指教。

⼀、交换机从外形主要分为盒式交换机和框式交换机，盒式交换机和框式交换机内部主要功能部件都⼀样，只是形态和性能上有很⼤的区别。

1、盒式交换机外形如下图：硬件模块逻辑结构如下图：2、框式交换机外形如下图（每个品牌的布局可能不⼀样）：⼆、交换架构的演进介绍（主要以框式）1，共享总线2，环形交换3，共享内存4，Crossbar＋共享内存5，分布式Crossbar1、共享总线总线交换是最古⽼的⼀种数据交换⽅式，这种⽅式的主要特点是没有专门的交换⽹芯⽚，通过共享背板总线进⾏各线卡之间的数据传递，各线卡分时占⽤背板总线，共享总线不可避免内部冲突；结构和技术⽐较简单，但交换容量受背板总线带宽限制，⽆法构建⼤容量系统，并且随着背板总线带宽的增加，码流的同步控制也成为⼀⼤瓶颈；⽬前采⽤这种交换⽅式的系统交换容量⼀般⼩于32G，并且⼀般都是有阻塞的系统。

这种交换形式在⼀些⽼机型上仍有使⽤，新的系统不会采⽤这种交换形式。

这种交换形式将逐渐被淘汰。

2、环形交换环形交换实质上仍然是⼀种总线交换⽅式，改进点就是将总线移到了芯⽚中，⽽不是在背板上；带宽有所提⾼，但是没有根本改善；采⽤这种交换⽅式的系统容量在32G-64G之间，⼀般来讲都是有阻塞的系统；这种交换形式也将逐渐被淘汰。

3、共享内存共享内存结构的交换机使⽤⼤量的⾼速RAM来存储输⼊数据，同时依赖中⼼交换引擎来提供全端⼝的⾼性能连接，由核⼼引擎检查每个输⼊包以决定路由。

这类交换机设计上⽐较容易实现，但在交换容量扩展到⼀定程度时内存操作会产⽣延迟，另外在这种设计中由于总线互连的问题增加冗余交换引擎相对⽐较复杂，所以这种交换机如果提供双引擎的话要做到⾮常稳定相对⽐较困难。

所以我们可以看到早期在市场上推出的⽹络核⼼交换机往往都是单引擎，尤其是随着交换机端⼝的增加,由于需要内存容量更⼤,速度也更快,中央内存的价格变得很⾼。

Comware的作用的作用 Comware是设备运行的网络操作系统, 是设备运行的网络操作系统, 是设备运行的网络操作系统 H3C产品的核心软件平台产品的核心软件平台对硬件驱动和底层操作系统进行屏蔽与封装集成了丰富的链路层协议,以太网交换, 集成了丰富的链路层协议,以太网交换, IP路由及转发,安全等功能模块路由及转发, 路由及转发制定了软硬件接口标准规范,对第三方制定了软硬件接口标准规范, 厂商提供开放平台与接口
Comware的特点的特点支持IPv4及IPv6多协议及支持多协议支持多CPU 支持多路由和交换功能融合高可靠性和弹性扩展灵活的裁减和定制功能
本章总结路由器是利用三层IP地址信息进行报文转发的互路由器是利用三层地址信息进行报文转发的互联设备交换机是利用二层MAC信息进行数据帧交换的互信息进行数据帧交换的互交换机是利用二层联设备路由器, 路由器,交换机的运行依赖的软件核心是网络设备的操作系统 H3C Comware软件平台是软件平台是H3C IP网络设备的核软件平台是网络设备的核心软件平台
杭州华三通信技术有限公司 。

华为交换机的应用精网科技交换的概述@交换是指在一个接口上收到数据帧并且从另一个接口上将该数据帧发送出去的过程。

@交换机是二层的设备，它用来解决带宽不足和网络瓶颈的问题，主要作为工作站、服务器、路由器、集线器和其它交换机的集中点。

它可以看作是一个多端口的网桥，为所连接的两台网络设备提供一条独享的虚电路，因此避免了冲突。

可工作在全双工模式下，意味着可同时收发数据。

@交换机是根据MAC地址传递数据帧的的二层设备。

它不能处理三层地址信息。

所以交换机的操作与网络层使用什么样的协议无关。

@交换机把大的网络细分成若干微分段，以减小冲突域的大小，即每个接口是一个冲突域。

但所有接口仍在一个广播域内。

可以认为交换机是硬件桥，而网桥是软件的。

交换机与网桥的区分是：网桥最多16个端口，但交换机可有很多端口，这一个缺点，足可以彻底打败网桥。

@网络中的通信分为三种，单播，组播，广播。

(举例)网络环境大的时候，所有主机都在一个广播域内网络性能会很差，所以这样一来，靠划分微分段的方法已经不行，而常用的就是用交换机在二层隔离广播帧的VLAN技术，实现二层广播域的划分，以后会讲到。

@路由器在网络中的位置，我们用路由器把交换的网络分成若干广播域。

这样可以避免广播风暴。

路由器的使用大约给网络造成的延迟是20-30%，因为路由器会在三层上根据逻辑地址来做路由。

所以造成延迟。

@以太交换机的反应时间。

是指一个数据帧从进入交换机开始到离开交换机的这段时间。

此时间的长短取决于在交换机上配置的交换操作的类型，以及网络上通过交换机的流量。

交换机每秒都会处理海量数据，所以每个数据帧的交换时间哪怕有十亿分之一秒的延迟，对交换机来说都会影响整体的性能。

@交换机与HUB的区别。

从内部结构上看，HUB是总线，而SWITCH 内部是每个接口与另外的接口都有连通线。

(画图示意一下)再一个就是数据流通的带宽。

比如：10M的HUB和10M的SWITH@三层交换机是在二层交换机的基础上融合了三层路由功能的交换机，它不但能基于MAC地址转发数据帧，还能根据数据包的IP地址为数据包提供路由服务。
