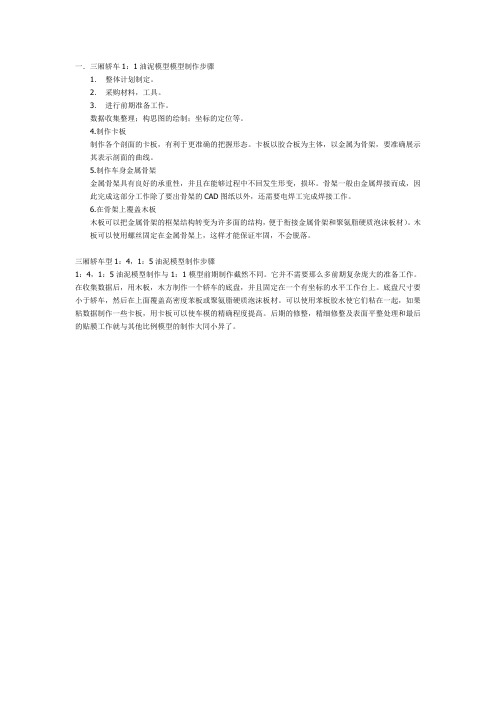

一．三厢轿车1：1油泥模型模型制作步骤
1．整体计划制定。

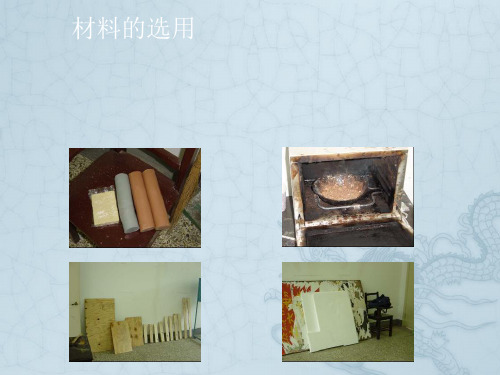

2．采购材料，工具。
3．进行前期准备工作。
数据收集整理；构思图的绘制；坐标的定位等。
4.制作卡板
制作各个剖面的卡板，有利于更准确的把握形态。
卡板以胶合板为主体，以金属为骨架，要准确展示其表示剖面的曲线。
5.制作车身金属骨架
金属骨架具有良好的承重性，并且在能够过程中不回发生形变，损坏。
骨架一般由金属焊接而成，因此完成这部分工作除了要出骨架的CAD图纸以外，还需要电焊工完成焊接工作。
6.在骨架上覆盖木板
木板可以把金属骨架的框架结构转变为许多面的结构，便于衔接金属骨架和聚氨脂硬质泡沫板材）。
木板可以使用螺丝固定在金属骨架上，这样才能保证牢固，不会脱落。
三厢轿车型1：4，1：5油泥模型制作步骤
1：4，1：5油泥模型制作与1：1模型前期制作截然不同。
它并不需要那么多前期复杂庞大的准备工作。
在收集数据后，用木板，木方制作一个轿车的底盘，并且固定在一个有坐标的水平工作台上。
底盘尺寸要小于轿车，然后在上面覆盖高密度苯板或聚氨脂硬质泡沫板材。
可以使用苯板胶水使它们粘在一起，如果粘数据制作一些卡板，用卡板可以使车模的精确程度提高。
后期的修整，精细修整及表面平整处理和最后的贴膜工作就与其他比例模型的制作大同小异了。
油泥汽车模型制作过程刮油泥主要工具,刮小型车足够,要做1：1模型需要大的工具;进口的油泥给大家看看,现在一般都是油泥棒;平的刮刀,一般可以刮平的地方和接近平的地方,在刮粗胚的时候可以用的较多;它一边是平的,一边是齿状的,这样更容易修整;圆型刮刀：一周的弧度都不等,可以刮出不同的弧度,特别适合刮凹面;三角刮刀：可以刮较小的面,勾线;木板：工具还可以根据自己的需要自己做,木板用的还是比较多的,可以根据车体的曲面做;大的刮板,较贵,可以自己做,用于刮大的面收光用刮板：有不同厚度的,越到最后用越薄的板刮;也有不同形状的,用于不同的地方;其他的工具以上是一些刮油泥的工具,轿车油泥模型制作过程在这过程中,可以看看每部分用的是什么工具及制作顺序;先看最后完成的模型,比例为1:4;侧面正面制作这个模型使用的主要工具：内芯的制作上面模型使用的内芯如下：这个内芯使用的材料为发泡高密度泡沫;需要注意的有两点：1.尺寸的控制1:4的模型在内芯外的油泥层厚度一般是20mm,绘制内芯胶带图时以外型为边界向内收缩20mm开始绘制;内芯对形态尺寸的要求不是很严格,表达出大体的形态趋势即可;在绘制胶带图时使用的胶带为15mm;2.内芯分块为了使内芯制作简单准确,通常会将其分割成几块分别制作;本次模型的内芯被分割成5块对于1:1的模型内芯制作开始时同样需要胶带图,其制作方法和小比例的模型内芯胶带图制作方法相同,变化的是向内收缩的尺寸是40～50mm即油泥层的厚度是40～50mm;由于内芯体积较大,用上述方法制作相当费时费力,很不合理,通常会使用以下方法：用金属管焊接出大体形态的支架,然后在支架上面加平面的覆盖物例如用木版,然后在木版上面附油泥;对于曲率较大的地方通常采用的方法是在平面的覆盖物上面再加附加物,使得大致保持外形和油泥层的厚度均匀;取R角刮取R角,即对边界导圆角;这里面分为三种情况来说明：1.外圆角的的通常做法是：通过多次的相切刮取,最后完成所要的圆角2.内圆角相对复杂,一般要分割成几个部分分别完成;a.刮取中间的圆角部分;附着油泥刮出圆角的中间部分对于圆角的两侧采用用样的方法刮出来,最后对整个圆角进行修正完成圆角3.R小于3MM的圆角在R 小于3mm的时候,对于外圆角可以直接使用刮刀,采用类似无限分割多边形模拟圆弧的方法来进行,对于内圆角可以直接使用蛋形刮刀刮取,然后用钢片修整;。
油泥模型制作工艺课件说明
《油泥模型制作工艺》课件是针对《交通工具概念设计》课程中的实践环节的课程要求来编写的。
通过本课件的学习可以使同学们掌握油泥模型的基本加工工艺和技巧，目前油泥模型已经广泛应用与交通工具企业的研发部门和专业的设计公司。
通过对油泥模型的制作，不仅可以提高同学们的动手能力，更重要的是通过油泥模型的制作可以深化设计方案，使设计方案更加完整深入。
本课件从油泥、专用工具、加工工艺流程等方面展开讲解。
通过小比例汽车的实际案例来深入讲解模型制作的过程。
本课件运用大量的图片来讲解，力求做到深入浅出，易记、易懂、易掌握。
油泥模型的制作过程此SUV课程是清华大学美术学院工业设计系2004年的交通工具专业本科和研究生的SUV课程，期间跨度了两个学期，指导教师是严扬教授、刘志国、张雷、周力辉，另外还有客座教授来自中华汽车造型所所长陈聪仁。
主要研究学习了汽车设计的前期和中期流程，最后的成果是一比四比例模型。
我们知道汽车设计是一个专业实践性非常强的专业，陈聪仁以汽车企业一线设计主管的宝贵实际经验从前期分析、草图，尤其是油泥模型给了学生们非常大的帮助。
首先是自主选题。
每个同学都提出自己的设计意向，就是说想做一辆什么样的车，有哪些特点，给哪些人用。
然后，老师会把这些意向进行整合和筛选，比如相似的两个可以合并为一个，这样，最终确定为7个选题。
参加课题一共是17个人，针对这7个选题进行自由组合，对同一个题目感兴趣的同学自主组合成一个小组，这样也对后来的团队作业打下比较好的基础。
在设计和模型制作过程中，每个组根据自己的成员情况随机安排每个人的任务，这期间有分别负责某方面工作，也有同时进行同一项工作，然后几个人随时进行商讨和研究，形式很灵活。
整体过程大致如下：设计意向表达，提出多种创意草图，初步确定方案，深入设计，绘制三视图，制作油泥模型，翻制玻璃缸模型，表面处理和涂装，制作最终的展示板。
在这个过程中的每个环节，都会遇到困难。
比如在最初提出创意的时候，如何使方案能够更准确的表达出设计意向，就比较难把握，同时也是这个课程要训练我们的方面。
解决这个办法似乎没有太好的捷径可走，只有通过不断的训练和体验来逐步提高自己这方面的素质。
一般我们采取的办法是把自己画的东西给别的同学或者老师们看，让他们说自己的感觉，这个时候他们会用一些很有趣的比喻来形容自己的感觉，听上去像是在开玩笑，实际上对设计者很有帮助，他会更明白自己该朝着那个方向努力了。
?前期分析（部分故事板）?草图创意阶段部分草图制作油泥模型这个阶段是让每个学生都很激动的时刻，温热的油泥握在手中会象魔法一样在真实的空间里实现我们的梦想。
