吊装钢丝绳计算案例

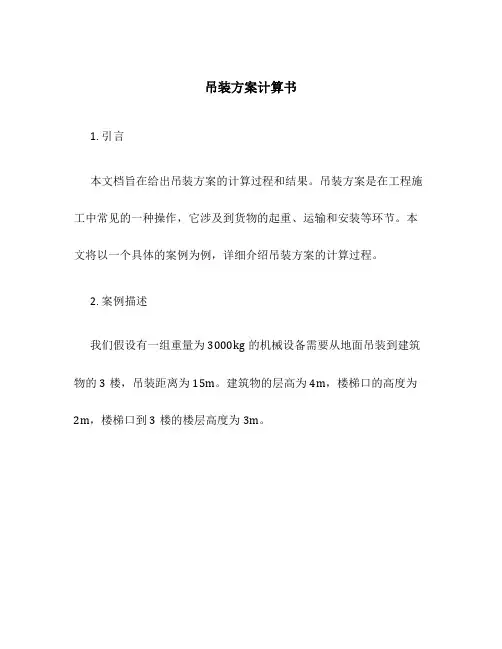

吊装方案计算书1. 引言本文档旨在给出吊装方案的计算过程和结果。

吊装方案是在工程施工中常见的一种操作，它涉及到货物的起重、运输和安装等环节。

本文将以一个具体的案例为例，详细介绍吊装方案的计算过程。

2. 案例描述我们假设有一组重量为3000kg的机械设备需要从地面吊装到建筑物的3楼，吊装距离为15m。

建筑物的层高为4m，楼梯口的高度为2m，楼梯口到3楼的楼层高度为3m。

3. 吊装计算3.1 起重设备选择根据货物的重量和吊装距离，我们需要选择合适的起重设备。

在这个案例中，我们选择一台额定起重量为5吨的起重机进行吊装。

3.2 吊装高度计算吊装高度包括货物离地高度和吊钩高度。

货物离地高度为4m（建筑物的楼层高度），加上楼梯口的高度2m，再加上3楼的楼层高度3m，总共为9m。

吊钩高度一般按照起重设备的规格进行选择，在这个案例中，吊钩高度为6m。

因此，吊装高度为9m+6m=15m。

3.3 吊装索具选择根据货物的重量和吊装高度，我们需要选择合适的吊装索具。

在这个案例中，货物的重量为3000kg，吊装高度为15m，我们选择使用一组额定起重量为5吨的钢丝绳进行吊装。

3.4 吊装力计算根据吊装高度和吊装索具的选择，我们可以计算吊装力。

吊装力等于货物重量加上索具自重。

在这个案例中，索具自重约为500kg，货物重量为3000kg，因此吊装力为3500kg。

3.5 吊装对地压力计算吊装对地压力是指起重设备在吊装过程中对地面的压力。

一般情况下，吊装对地压力不应超过地面承载力的限制。

在这个案例中，我们需要计算起重机在吊装过程中对地面的压力。

根据吊装力和吊装距离，我们可以利用力矩平衡原理计算吊装对地压力。

假设吊装点到起重机臂的水平距离为5m，起重机臂的倾角为30度。

根据力矩平衡原理，我们可以计算吊装对地压力为：吊装对地压力 = 吊装力 / (吊装距离 * sin(倾角))代入吊装力3500kg，吊装距离15m，倾角30度，我们可计算得到吊装对地压力为5738.9kg。

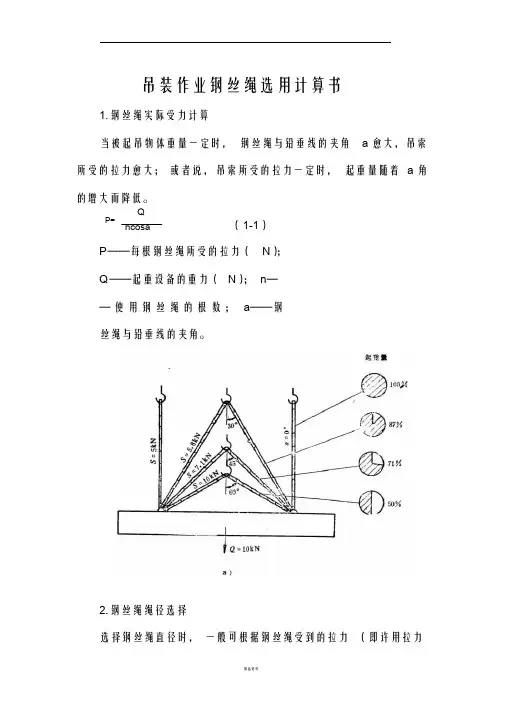

吊装作业钢丝绳选用计算书1. 钢丝绳实际受力计算当被起吊物体重量一定时，钢丝绳与铅垂线的夹角 a 愈大，吊索所受的拉力愈大；或者说，吊索所受的拉力一定时，起重量随着 a 角的增大而降低。

QP=ncosa （1-1）P——每根钢丝绳所受的拉力（N）；Q ——起重设备的重力（N）； n——使用钢丝绳的根数；a——钢丝绳与铅垂线的夹角。

2. 钢丝绳绳径选择选择钢丝绳直径时，一般可根据钢丝绳受到的拉力（即许用拉力P），求出钢丝破断拉力总和Σ S0，再查表找出相应的钢丝绳直径。

如所用的是旧钢丝绳，则以上所求得的许用拉力P 应根据绳的新旧程度，乘以0.4～0.7 的系数。

详见下表1。

钢丝绳的容许拉力可按下式计算：P = aΣS0K（1-2）式中P——钢丝绳的容许拉力（kN ）；ΣS0 ——钢丝绳的钢丝破断拉力总和（kN ）；a ——考虑钢丝绳之间荷载不均匀系数，对6×19、6×37、6×61 钢丝绳，a 分别取0.85 、0.82 、0.80 ；K——钢丝绳使用安全系数。

见下表 2表1 钢丝绳合用程度判断表类别判断方法合用程度使用场合新钢丝绳和曾使用过的钢丝绳，但各股钢丝绳Ⅰ的位置未有变动，无绳股凹凸现象，磨损轻微①各股钢丝已有变位、压扁及凹凸现象，但未露绳芯Ⅱ②钢丝绳个别部位有轻微锈蚀③钢丝绳表面有尖刺现象（即断丝），每米长度内尖刺数目不多于总丝数的3%①钢丝绳表面有尖刺现象，每米长度内尖刺数目不多于总丝数的10%Ⅲ②个别部位有明显的锈痕③绳股凹凸不太严重，绳芯未露出①绳股有明显的扭曲，绳股和钢丝有部分变位，有明显的凹凸现象Ⅳ②钢丝绳有锈痕，将锈痕刮去后，钢丝绳留有凹痕③钢丝绳表面上的尖刺现象，每米长度内尖刺数目不多于总丝数的25% 100% 重要场合70% 重要场合50% 次要场合40% 次要场合表2 钢丝绳的安全系数使用情况安全系数缆风绳用 3.5 用于手动起重设备 4.5 用于机动起重设备5～6 K 使用情况用作吊索，无弯曲用作绑扎吊索用于载人的升降机安全系数K6 ～78 ～10143. 钢丝绳的选用钢丝绳在相同直径时，股内钢丝越多，钢丝直径越细，则绳的挠性也就愈好，易于弯曲；但细钢丝捻制的绳不如粗钢丝捻制的绳耐磨损。

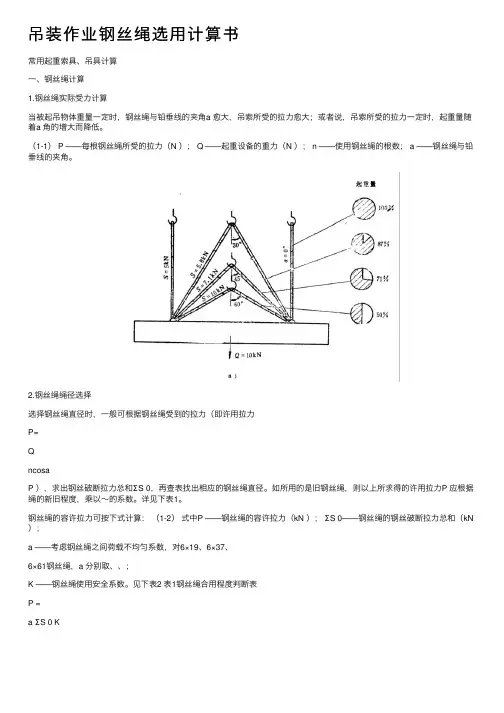

吊装作业钢丝绳选⽤计算书常⽤起重索具、吊具计算⼀、钢丝绳计算1.钢丝绳实际受⼒计算当被起吊物体重量⼀定时，钢丝绳与铅垂线的夹⾓a 愈⼤，吊索所受的拉⼒愈⼤；或者说，吊索所受的拉⼒⼀定时，起重量随着a ⾓的增⼤⽽降低。

（1-1） P ——每根钢丝绳所受的拉⼒（N ）； Q ——起重设备的重⼒（N ）； n ——使⽤钢丝绳的根数； a ——钢丝绳与铅垂线的夹⾓。

2.钢丝绳绳径选择选择钢丝绳直径时，⼀般可根据钢丝绳受到的拉⼒（即许⽤拉⼒P=QncosaP ），求出钢丝破断拉⼒总和ΣS 0，再查表找出相应的钢丝绳直径。

如所⽤的是旧钢丝绳，则以上所求得的许⽤拉⼒P 应根据绳的新旧程度，乘以～的系数。

详见下表1。

钢丝绳的容许拉⼒可按下式计算：（1-2）式中P ——钢丝绳的容许拉⼒（kN ）；ΣS 0——钢丝绳的钢丝破断拉⼒总和（kN ）；a ——考虑钢丝绳之间荷载不均匀系数，对6×19、6×37、6×61钢丝绳，a 分别取、、；K ——钢丝绳使⽤安全系数。

见下表2 表1钢丝绳合⽤程度判断表P =a ΣS 0 K表2 钢丝绳的安全系数3.钢丝绳的选⽤钢丝绳在相同直径时，股内钢丝越多，钢丝直径越细，则绳的挠性也就愈好，易于弯曲；但细钢丝捻制的绳不如粗钢丝捻制的绳耐磨损。

因此，不同型号的钢丝绳，其使⽤范围也有所不同。

6×19+1钢丝绳⼀般⽤作缆风绳、拉索，即⽤于钢绳不受弯曲或可能遭受磨损的地⽅；6×37+1钢丝绳⼀般⽤于绳⼦承受弯曲场合，常⽤于滑轮组中，作为穿绕滑轮组起重绳等；6×61+1钢丝绳⽤于滑轮组和制作千⽄绳（吊索）以及绑扎吊起重物等。

4.钢丝绳选取中的经验公式（1）.在施⼯现场缺少钢丝破断拉⼒数据时，也可⽤经验公式近似估算的⽅法：当公称抗拉强度为1400 Mpa时，ΣS0=428d2当公称抗拉强度为1550 Mpa时，ΣS0=474d2当公称抗拉强度为1700 Mpa时，ΣS0=520d2当公称抗拉强度为1850 Mpa时，ΣS0=566d2当公称抗拉强度为2000 Mpa时，ΣS0=612d2式中ΣS0——钢丝绳的破断拉⼒，N；d——钢丝绳的直径，mm。

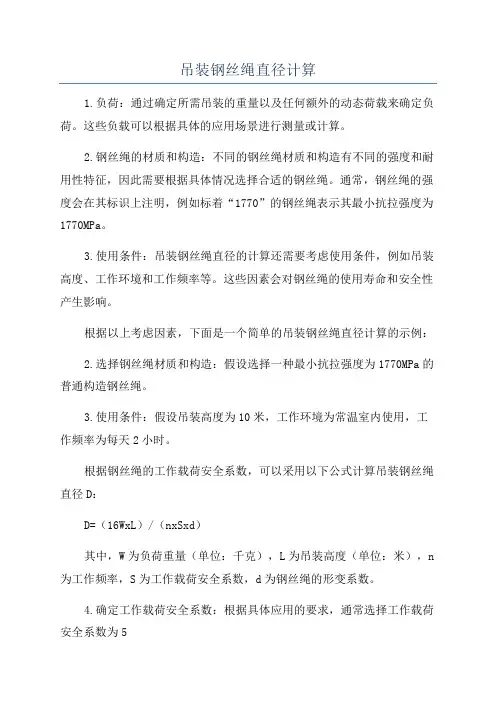

吊装钢丝绳直径计算
1.负荷：通过确定所需吊装的重量以及任何额外的动态荷载来确定负荷。

这些负载可以根据具体的应用场景进行测量或计算。

2.钢丝绳的材质和构造：不同的钢丝绳材质和构造有不同的强度和耐用性特征，因此需要根据具体情况选择合适的钢丝绳。

通常，钢丝绳的强度会在其标识上注明，例如标着“1770”的钢丝绳表示其最小抗拉强度为1770MPa。

3.使用条件：吊装钢丝绳直径的计算还需要考虑使用条件，例如吊装高度、工作环境和工作频率等。

这些因素会对钢丝绳的使用寿命和安全性产生影响。

根据以上考虑因素，下面是一个简单的吊装钢丝绳直径计算的示例：
2.选择钢丝绳材质和构造：假设选择一种最小抗拉强度为1770MPa的普通构造钢丝绳。

3.使用条件：假设吊装高度为10米，工作环境为常温室内使用，工作频率为每天2小时。

根据钢丝绳的工作载荷安全系数，可以采用以下公式计算吊装钢丝绳直径D：
D=（16WxL）/（nxSxd）
其中，W为负荷重量（单位：千克），L为吊装高度（单位：米），n 为工作频率，S为工作载荷安全系数，d为钢丝绳的形变系数。

4.确定工作载荷安全系数：根据具体应用的要求，通常选择工作载荷安全系数为5
5.确定钢丝绳形变系数：根据钢丝绳的材质和构造，查找并确定相应
的形变系数。

对于普通构造钢丝绳，形变系数通常在0.1至0.15之间取值。

总之，吊装钢丝绳直径的计算是确保吊装过程安全和有效的重要环节。

通过考虑负荷、钢丝绳的材质和构造以及使用条件等因素，可以选择合适
的钢丝绳直径，确保工作过程的顺利进行。

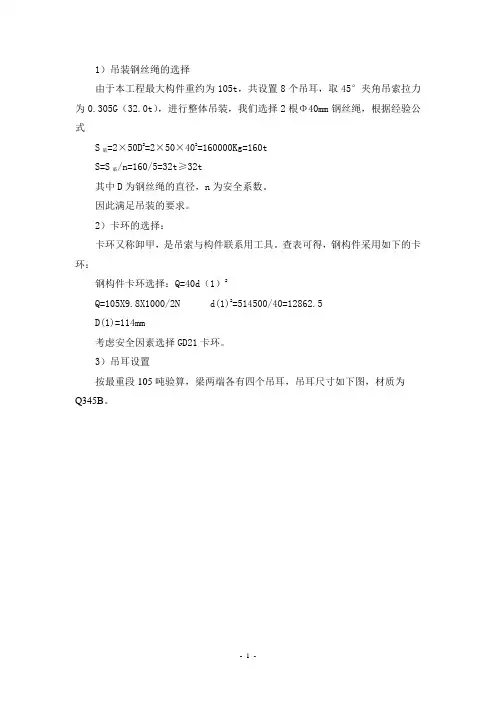

1）吊装钢丝绳的选择由于本工程最大构件重约为105t，共设置8个吊耳，取45°夹角吊索拉力为0.305G（32.0t），进行整体吊装，我们选择2根Φ40mm钢丝绳，根据经验公式=2×50D2=2×50×402=160000Kg=160tS破/n=160/5=32t≥32tS=S破其中D为钢丝绳的直径，n为安全系数。

因此满足吊装的要求。

2）卡环的选择：卡环又称卸甲，是吊索与构件联系用工具。

查表可得，钢构件采用如下的卡环：钢构件卡环选择：Q=40d（1）2Q=105X9.8X1000/2N d(1)2=514500/40=12862.5D(1)=114mm考虑安全因素选择GD21卡环。

3）吊耳设置按最重段105吨验算，梁两端各有四个吊耳，吊耳尺寸如下图，材质为Q345B。

1、拉应力计算如图所示，拉应力的最不利位置在A－A断面，其强度计算公式为：σ≤[σ]σ＝N/S1＝320000/(2*50*40)＝80N/mm²<295 N/mm²式中：σ――拉应力N――荷载S1――A-A断面处的截面积[σ]――钢材允许拉应力所以拉应力符合要求。

2、剪应力计算如图所示，剪应力的最不利位置在B－B断面，其强度计算公式为：τ≤[τ]τ＝ N/S2＝320000/(50*40)＝160 N/mm²<170 N/mm²式中：τ――剪应力N――荷载S2――B-B断面处的截面积[τ]――钢材允许剪应力所以剪应力符合要求。

3、角焊缝计算P＝N/l×hf×k P≤[σ1]＝320000/(2*300*8*0.7)＝95.2 < 200N/mm²式中：P――焊缝应力N――荷载l――焊缝长度hf――焊缝高度k――折减系数[σ1]――焊缝允许应力所以角焊缝符合要求。

综合上述计算，此规格吊耳能满足该梁的吊装施工。

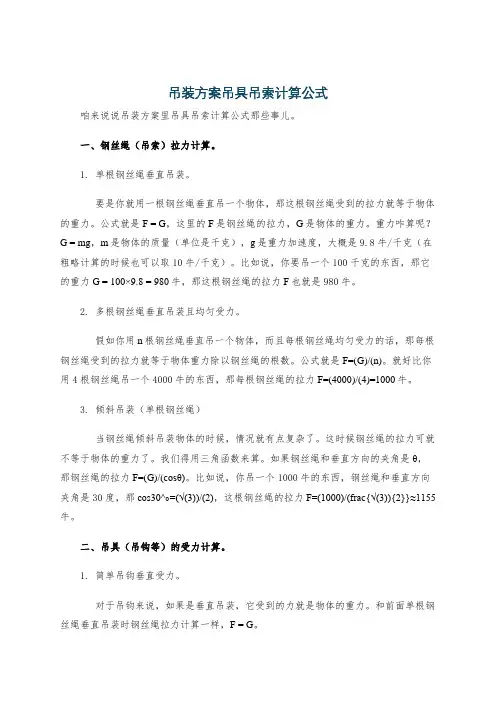

吊装方案吊具吊索计算公式咱来说说吊装方案里吊具吊索计算公式那些事儿。

一、钢丝绳（吊索）拉力计算。

1. 单根钢丝绳垂直吊装。

要是你就用一根钢丝绳垂直吊一个物体，那这根钢丝绳受到的拉力就等于物体的重力。

公式就是F = G，这里的F是钢丝绳的拉力，G是物体的重力。

重力咋算呢？G = mg，m是物体的质量（单位是千克），g是重力加速度，大概是9.8牛/千克（在粗略计算的时候也可以取10牛/千克）。

比如说，你要吊一个100千克的东西，那它的重力G = 100×9.8 = 980牛，那这根钢丝绳的拉力F也就是980牛。

2. 多根钢丝绳垂直吊装且均匀受力。

假如你用n根钢丝绳垂直吊一个物体，而且每根钢丝绳均匀受力的话，那每根钢丝绳受到的拉力就等于物体重力除以钢丝绳的根数。

公式就是F=(G)/(n)。

就好比你用4根钢丝绳吊一个4000牛的东西，那每根钢丝绳的拉力F=(4000)/(4)=1000牛。

3. 倾斜吊装（单根钢丝绳）当钢丝绳倾斜吊装物体的时候，情况就有点复杂了。

这时候钢丝绳的拉力可就不等于物体的重力了。

我们得用三角函数来算。

如果钢丝绳和垂直方向的夹角是θ，那钢丝绳的拉力F=(G)/(cosθ)。

比如说，你吊一个1000牛的东西，钢丝绳和垂直方向夹角是30度，那cos30^∘=(√(3))/(2)，这根钢丝绳的拉力F=(1000)/(frac{√(3)){2}}≈1155牛。

二、吊具（吊钩等）的受力计算。

1. 简单吊钩垂直受力。

对于吊钩来说，如果是垂直吊装，它受到的力就是物体的重力。

和前面单根钢丝绳垂直吊装时钢丝绳拉力计算一样，F = G。

2. 多个吊点通过吊具吊装。

要是有多个吊点通过一个吊具吊装物体，那这个吊具受到的合力还是等于物体的重力。

但是呢，在考虑吊具的强度等问题时，你得分析每个吊点对吊具的分力。

这时候就又得用到三角函数啦。

假如有两个吊点，它们和水平方向的夹角分别是α和β，物体重力是G，那这两个吊点对吊具的分力F_1和F_2可以根据力的分解来计算。

钢丝绳额定载荷计算公式
摘要：
一、钢丝绳简介
二、钢丝绳额定载荷计算公式
三、实际应用案例
正文：
钢丝绳是一种常见的起重设备，广泛应用于各种吊装和牵引作业。

在实际应用中，为了确保安全和稳定，需要对钢丝绳的额定载荷进行计算，以便合理地安排使用。

钢丝绳的额定载荷计算公式如下：
S = 10d
其中，S 表示钢丝绳的允许受力，单位为kg；d 表示钢丝绳的直径，单位为mm。

以一条直径为15mm的钢丝绳为例，我们可以通过上述公式计算出其允许受力：
S = 10 × 15 = 10 × 225 = 2250kg
这意味着，这条钢丝绳的额定载荷为2250kg。

在实际应用中，为了保证安全，通常会将这个数值除以一个安全系数（一般取5~6），从而得到实际允许使用的载荷。

例如，安全系数取5时，实际允许载荷为：
2250kg ÷ 5 = 450kg
在起重和牵引作业中，钢丝绳的额定载荷是一个非常重要的参数。

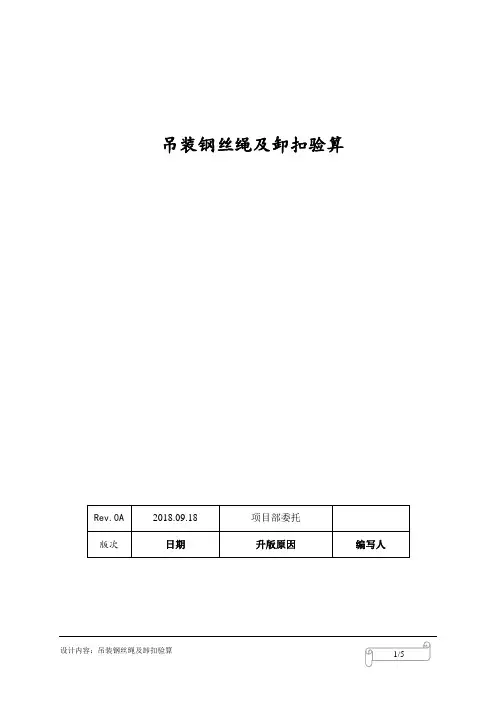

吊装钢丝绳及卸扣验算
目录
1吊装基本信息 (3)
2荷载信息 (4)
3计算过程 (4)
3.1钢丝绳计算 (4)
3.2验算如下 (4)
4结论 (5)
1吊装基本信息
吊装钢丝绳受力状态如下图所示。

图1.钢丝绳示意图吊装钢丝绳及卸扣几何信息：
钢丝绳：
水平夹角左侧60°，右侧65°
6*37+FC（纤维芯钢丝绳）直径43mm钢丝绳：公称抗拉强度1770N/mm2,
破断拉力综合为1185KN
钢丝绳安全系数K=6
卸扣：
G-2130S-2130型7/4英寸美式螺栓插销型弓形D形卸扣，允许工作负荷25t 2荷载信息
拼装段自重为45t，采用四点吊装，
3计算过程
3.1钢丝绳计算
钢丝绳内力计算：
F1*COS(ϴ1)= F2*COS(ϴ2)
F1*SIN(ϴ1) + F2*SIN(ϴ2)=G
解得：Fmax=12.7t
钢丝绳最大拉力=127KN
考虑分项系数及动力系数分别为1.2、1.2。

则钢丝绳最大拉力为183kN。

3.2验算如下
P/F1=1185/6=197.5〉183
4结论
故吊装选用的6×37+FC（纤维芯钢丝绳）公称抗拉强度1770N/mm2直径为43mm 的钢丝绳，共2根。

选用G-2130S-2130型7/4英寸美式螺栓插销型弓形D形卸扣，允许工作负荷25t进行吊装作业，满足要求。

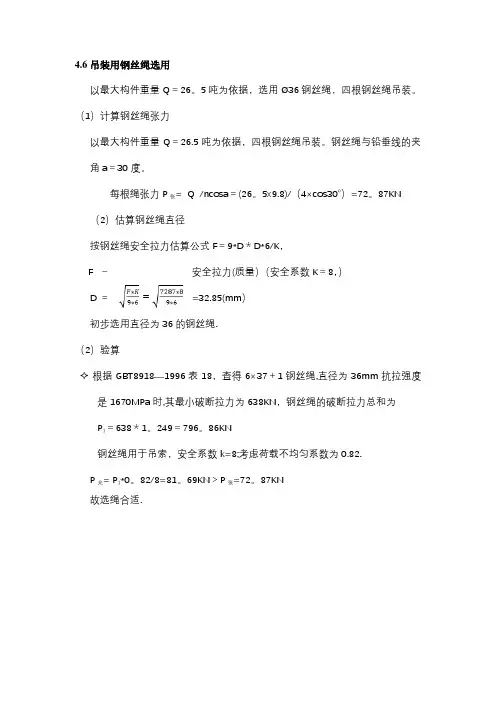

4.6吊装用钢丝绳选用
以最大构件重量Q＝26。

5吨为依据，选用Ø36钢丝绳，四根钢丝绳吊装。

（1）计算钢丝绳张力
以最大构件重量Q＝26.5吨为依据，四根钢丝绳吊装。

钢丝绳与铅垂线的夹角a＝30度。

每根绳张力P张= Q /ncosa＝(26。

5x9.8)/（4×cos30o）=72。

87KN （2）估算钢丝绳直径
按钢丝绳安全拉力估算公式F＝9*D＊D*6/K，
F－安全拉力(质量）（安全系数K＝8，）
D＝=32.85(mm）
初步选用直径为36的钢丝绳.
（2）验算
根据GBT8918—1996表18，查得6×37＋1钢丝绳,直径为36mm抗拉强度是1670MPa时,其最小破断拉力为638KN，钢丝绳的破断拉力总和为
P1＝638＊1。

249＝796。

86KN
钢丝绳用于吊索，安全系数k=8;考虑荷载不均匀系数为0.82.
P允= P1*0。

82/8=81。

69KN＞P张=72。

87KN
故选绳合适.
表18 钢丝绳结构：6×37＋FC 6×37＋IWR
注
1 最小钢丝破断拉力总和＝钢丝绳最小破断拉力×1.249（纤维芯）或1.336（钢芯）.
2 新设计设备不得选用括号内的钢丝绳直径。

吊装作业钢丝绳选用计算书在各类吊装作业中，钢丝绳的正确选用至关重要。

它不仅关系到吊装作业的安全与效率，还直接影响到工程的成本和进度。

因此，进行科学、准确的钢丝绳选用计算是每一位从事吊装作业人员必须掌握的技能。

一、钢丝绳的类型与特点常见的钢丝绳类型包括：1、按钢丝的表面状态分：光面钢丝绳和镀锌钢丝绳。

光面钢丝绳表面光滑，耐磨损性能较好；镀锌钢丝绳则具有较好的防锈蚀能力，适用于潮湿或有腐蚀性环境的作业。

2、按绳股的捻绕方向分：顺捻钢丝绳和交捻钢丝绳。

顺捻钢丝绳的柔软性较好，但容易松散；交捻钢丝绳的稳定性较高，不易松散。

二、吊装作业中钢丝绳的受力分析在吊装作业中，钢丝绳所承受的力主要包括拉力、弯曲力和摩擦力。

拉力是由被吊物体的重量产生的，其大小等于被吊物体的重力。

弯曲力则是由于钢丝绳在卷筒、滑轮等部件上弯曲时产生的，弯曲半径越小，弯曲力越大。

摩擦力主要存在于钢丝绳与卷筒、滑轮等部件的接触面上，会导致钢丝绳的磨损和能量损失。

三、钢丝绳选用的主要参数1、破断拉力破断拉力是钢丝绳在拉断时所能承受的最大拉力。

它是选择钢丝绳的重要依据之一。

2、安全系数安全系数是钢丝绳的破断拉力与实际工作拉力的比值。

为了确保吊装作业的安全，不同的吊装工况通常有不同的安全系数要求。

3、工作级别工作级别反映了钢丝绳在吊装作业中的使用频繁程度和受力状况。

四、钢丝绳选用计算步骤1、确定被吊物体的重量首先需要准确得知被吊物体的重量，包括物体自身的重量以及可能附加的吊具、吊钩等的重量。

2、计算实际工作拉力实际工作拉力等于被吊物体的总重量除以参与吊装的钢丝绳股数。

3、选择合适的安全系数根据吊装作业的工况、环境等因素，选择合适的安全系数。

4、计算所需钢丝绳的破断拉力所需钢丝绳的破断拉力等于实际工作拉力乘以安全系数。

5、根据破断拉力选择合适的钢丝绳型号查阅相关标准和产品手册，选择破断拉力满足要求的钢丝绳型号。

五、实例计算假设要吊起一个重量为 10 吨的物体，使用 4 股钢丝绳进行吊装。

整体吊装钢丝绳选择整体吊装时钢丝绳采用顺绕钢芯钢丝绳，选用直径规格为28mm 的钢绳绳进行吊装。

假设架体一次吊装最重重量为18.5t ，钢丝绳选用6×37S+IWR 型号，直径￠28mm,公称抗拉强度为1670MPa,钢芯的钢丝绳。

一、根据规范，钢丝绳最小破断拉力计算公式为：1000020R D K F ∙∙'=式中： F0 — 钢丝绳最小破断拉力，kN ；D — 钢丝绳公称直径，取28mm ；R0 — 钢丝绳公称抗拉强度，取1670MPa ；K '— 某一指定结构钢丝绳的最小破断拉力系数（简称最小破断拉力系数，K '值见GB 8918－2006表2和GB/T 16269表3，取0.356）。

因此F0=0.356*28²*1670/1000=466.1 kN其最小破断拉力的换算系数为h K =1.283，其最小钢丝破断拉力总和h 0h F F K =⨯=466.1KN ×1.283=598KN吊绳（绳长16米）查GB8918-2006表2，6×37钢丝绳重量系数K=0.418kg/100m*mm 2二、钢丝绳重量计算公式为：M=K*D 2式中：M —钢丝绳单位长度的参考重量，单位为kg/100m ；D —钢丝绳的公称直径，单位为mm ；K —充分涂油的某一结构钢丝绳单位长度的重量系数，单位为kg/100m*mm ²。

吊绳重量M=K*D 2=0.418*282=328kg/100m本方案中需用4根16米长钢丝绳和2根8米长钢丝绳，其重量为：M=4*16*3.28+2*8*3.28=262.4 kg=2.6KN卡扣每个按5KG ，共6个，0.3KN三、本方案吊装时采用4根钢丝绳等长起吊，每根钢丝绳的拉力可用下式计算： F=G/4cos β式中：F —一根钢丝绳的拉力；G —构件重力；β—钢丝绳与垂直线的夹角。

四根等长钢丝绳拉力计算每根钢丝绳受力F大小为：（185+2.6+0.3）KN *1.25/4cos30º=67.8KN其中动载系数V取1.25。

吊装钢丝绳计算案例
4.6吊装用钢丝绳选用
以最大构件重量Q 二26.5吨为依据，选用？36钢丝绳，四根钢丝绳吊装。

(1)计算钢丝绳张力
以最大构件重量Q = 26.5吨为依据，四根钢丝绳吊装。

钢丝绳与铅垂线的夹 角a = 30度。

每根绳张力 P 张=Q /ncosa = (26.5x9.8)/(4X cos30°)=72.87KN
(2)估算钢丝绳直径
按钢丝绳安全拉力估算公式 F = 9*D*D*6/K ,
F —
安全拉力(质量)(安全系数 K = 8,)
初步选用直径为36的钢丝绳。

(2)验算
根据GBT8918-1996表18,查得6X 37 + 1钢丝绳，直径为36mm 抗拉强 度是1670MPa 时，其最小破断拉力为638KN ，钢丝绳的破断拉力总和为 P — 638*1.249 = 796.86KN
钢丝绳用于吊索，安全系数k=8 ;考虑荷载不均匀系数为0.82.
P 允=P 1*0.82/8=81.69KN > P 张=72.87KN
故选绳合适。

=32.85(mm)。

1）吊装钢丝绳的选择由于本工程最大构件重约为105t，共设置8个吊耳，取45°夹角吊索拉力为0.305G（32.0t），进行整体吊装，我们选择2根Φ40mm钢丝绳，根据经验公式=2×50D2=2×50×402=160000Kg=160tS破/n=160/5=32t≥32tS=S破其中D为钢丝绳的直径，n为安全系数。

因此满足吊装的要求。

2）卡环的选择：卡环又称卸甲，是吊索与构件联系用工具。

查表可得，钢构件采用如下的卡环：钢构件卡环选择：Q=40d（1）2Q=105X9.8X1000/2N d(1)2=514500/40=12862.5D(1)=114mm考虑安全因素选择GD21卡环。

3）吊耳设置按最重段105吨验算，梁两端各有四个吊耳，吊耳尺寸如下图，材质为Q345B。

1、拉应力计算如图所示，拉应力的最不利位置在A－A断面，其强度计算公式为：σ≤[σ]σ＝N/S1＝320000/(2*50*40)＝80N/mm²<295 N/mm²式中：σ――拉应力N――荷载S1――A-A断面处的截面积[σ]――钢材允许拉应力所以拉应力符合要求。

2、剪应力计算如图所示，剪应力的最不利位置在B－B断面，其强度计算公式为：τ≤[τ]τ＝ N/S2＝320000/(50*40)＝160 N/mm²<170 N/mm²式中：τ――剪应力N――荷载S2――B-B断面处的截面积[τ]――钢材允许剪应力所以剪应力符合要求。

3、角焊缝计算P＝N/l×hf×k P≤[σ1]＝320000/(2*300*8*0.7)＝95.2 < 200N/mm²式中：P――焊缝应力N――荷载l――焊缝长度hf――焊缝高度k――折减系数[σ1]――焊缝允许应力所以角焊缝符合要求。

综合上述计算，此规格吊耳能满足该梁的吊装施工。

吊装钢丝绳计算案例钢丝绳在吊装行业中是一种常用的起重工具，其承载能力和使用安全性极高。

而对于吊装钢丝绳的计算，既需要考虑到使用情况，也需要遵守相关的规范和标准。

下面将介绍一个实际的吊装钢丝绳计算案例。

工地需要吊装一块重量为10吨的大型设备，规格为2×3×4米。

根据计划，设备需要从地面吊装到4楼的工地内。

为了确保吊装过程的安全性，工程师选择了6股26钢丝绳（即由6股钢丝绳组成的一根钢丝绳），荷载系数取为1.6钢丝绳的直径计算可以使用的公式为：d=C×√(F/M)其中，d为钢丝绳的直径，C为系数，F为钢丝绳的实际荷载，M为每股钢丝绳的截面面积。

根据国际钢丝绳标准，钢丝绳的系数C为0.51、每股钢丝绳的截面面积需要根据钢丝绳的规格和构造来计算，假设每根钢丝的直径为8mm，每股钢丝绳中有6股钢丝，所以每股钢丝绳的截面面积为π×(8/2)²×6=301.59mm²。

将C、F和M带入公式中，可以得到钢丝绳的直径为：根据计算结果，需要选择直径为3.44mm的钢丝绳来进行吊装。

最后需要计算钢丝绳的长度。

设备从地面吊装到4楼，假设每层高度为3米，所以总共需要吊装的高度为4×3=12米。

为了保证安全性，还需要考虑到吊装钢丝绳的余量，一般取为10%，即1.2米。

所以总共需要的钢丝绳长度为12+1.2=13.2米。

在实际使用过程中，还需要考虑到吊装过程中的震动、摩擦、垂直力等因素对钢丝绳的影响，并根据实际情况选择适当的保护措施和使用方法。

通过这个案例，我们可以看到吊装钢丝绳需要考虑到吊装物的重量、荷载系数以及钢丝绳的直径和长度等因素。

只有合理地选择钢丝绳，才能确保吊装工作的顺利进行，并保证人员和设备的安全。

钢丝绳吊重计算公式第一步，钢丝绳的破断拉力=50*钢丝绳直径*钢丝绳直径第二步，钢丝绳的许用拉力=钢丝绳的破断拉力/安全系数这个钢丝绳的许用拉力就是所谓的钢丝绳的载重量。

为了更直观的表达，举例说明一根直径18mm的钢丝绳能吊多重呢？我们代入公式钢丝绳的破断拉力=50*钢丝绳直径*钢丝绳直径=50*18*18=16200 kg钢丝绳的许用拉力=钢丝绳的破断拉力/安全系数=16200/6=2700kg注：用于吊装安全系数不得小于6，我们就取6了也就是直径18mm的钢丝绳能吊2.7吨。

第一步，钢丝绳的破断拉力=50*钢丝绳直径*钢丝绳直径第二步，钢丝绳的许用拉力=钢丝绳的破断拉力/安全系数这个钢丝绳的许用拉力就是所谓的钢丝绳的载重量。

为了更直观的表达，举例说明一根直径18mm的钢丝绳能吊多重呢？我们代入公式钢丝绳的破断拉力=50*钢丝绳直径*钢丝绳直径=50*18*18=16200 kg钢丝绳的许用拉力=钢丝绳的破断拉力/安全系数=16200/6=2700kg注：用于吊装安全系数不得小于6，我们就取6了也就是直径18mm的钢丝绳能吊2.7吨。

近日，吊友在吊管桩，用16的钢丝绳对折吊着往孔里放，吊起来有11吨重了，心里有点发毛，便在网络询问吊友16的钢丝绳到底能吊多重，各路大神众说纷纭，有说3吨的，有说7吨的，有说5吨，看热闹的不怕事大！那16的钢丝绳到底能吊几吨？对于钢丝绳吊重，其实有一个简便的估算公式，掌握这个公式，两步用不了1分钟就可以计算出来。

计算之前，我们先来明确几个定义，钢丝绳的破断拉力就是拉断钢丝绳所用的力，钢丝绳的许用拉力就是在安全吊装、符合规范的要求下钢丝绳能吊装的力。

先将他们间的逻辑关系及公式列出来：。
