爱立信基站2000故障码表(中文)

1.3.3 SO CF，内部错误映射级别1A表 3 SO CF I1A故障编号------------------------ SO CF I1A： 1故障名称 重启，加电具体描述 关闭电源后，DXU 已经重新恢复。

注重： 只是提示信息，不是故障。

故障编号------------------------ SO CF I1A：2故障名称 重启，切换具体描述 已经使用DXU 重启按钮或OMT，重启DXU。

注重： 只是提示信息，不是故障。

11表 3 SO CF I1A故障编号------------------------ SO CF I1A：3故障名称 看门狗（Watchdog）重启具体描述 DXU已经发生重启。

可能原因 也许是软件出错。

操作 根据以下说明排除故障：􀁺 使用OMT 读取RBS 日志，并向爱立信发送故障报告，以进行修改；􀁺 假如故障频繁发生，则替换RBS 软件。

故障编号------------------------ SO CF I1A：4故障名称 软件故障重启具体描述 DXU已经进行重启。

可能原因 软件出现故障操作 根据以下说明排除故障：􀁺 使用OMT 读取RBS 日志，并向爱立信发送故障报告，以进行修改；􀁺 假如故障频繁发生，则替换RBS 软件。

故障编号------------------------ SO CF I1A：5故障名称 RAM故障重启具体描述 RDXU 已经进行重启。

操作 根据以下说明排除故障：􀁺 假如故障频繁发生，则替换RBS 软件，参见《维修手册》“RBS 现场维修”章节的“RBS 软件升级部分”；􀁺 替换DXU，参见《维修手册》“RBS 现场维修”章节的“DXU 替换”部分。

故障编号------------------------ SO CF I1A：6故障名称 重启，内部功能修改具体描述 DXU已经进行重启注重： 只是提示信息，不是故障。

1.3.4 SO CF，内部错误映射级别2A表4 SO CF I2A故障编号------------------------ SO CF I2A：7故障名称 RX 内部放大器错误相关故障 AO RX I1B：0 – RX 内部放大器错误具体描述 CDU 中的RXDA/LNA 故障。

使用OMT 读取BTS 日志，找出哪一端（A 或B）发生故障。

假如故障端没有与RX 天线连接，则不会发生性能降低的问题。

假如故障端与RX 天线连接，则RX 不再具有差异性，且灵敏度下降3.5 dB。

假如其他RX 端也出现故障，则会导致相关故障AO RX I1B：0。

可能原因 CDU上可能出现硬件错误。

操作 根据以下说明排除故障：􀁺 用IDM 上的断路器关闭和打开CDU；􀁺 按DXU 上的CPU 重启按钮；􀁺 替换CDU。

16故障编号------------------------ SO CF I2A：8故障名称 超过VSWR 限制相关故障 SO CF RU：5 – CDUSO CF RU： 24 – CUSO CF RU：40 –天线AO TX I1B：1 – 超过CDU/并合器 VSWR 的限制AO TX I1B：4 – 超过TX 天线 VSWR 限制AO TX I2A：0 – TX 差异性故障具体描述 位于TRU 或CDU 输出的VSWR 已经超出第2 级别限制（假如发生故障AO TXI1B：1 或 AO TX I1B：4，则可能是超出第1 级别限制）􀁺 假如RU 映射显示CDU，则位于TRU 输出的VSWR 超出限制；􀁺 假如RU 映射显示“天线”，则位于CDU 输出的VSWR 超出限制。

操作 请参见相关故障。

表4 SO CF I2A故障编号------------------------ SO CF I2A：9故障名称 超过电源限制相关故障 SO CF RU：5 – CDUSO CF RU： 24 – CUSO CF RU： 26 – FUAO TX I1B：2 – 超过CDU 输出功率限制AO TX I2A：0 – TX 差异性故障AO TX I1B：20 – CU/CDU 输入电源故障具体描述 位于CDU 输出的TX 电源至少比预期值低7 dB。

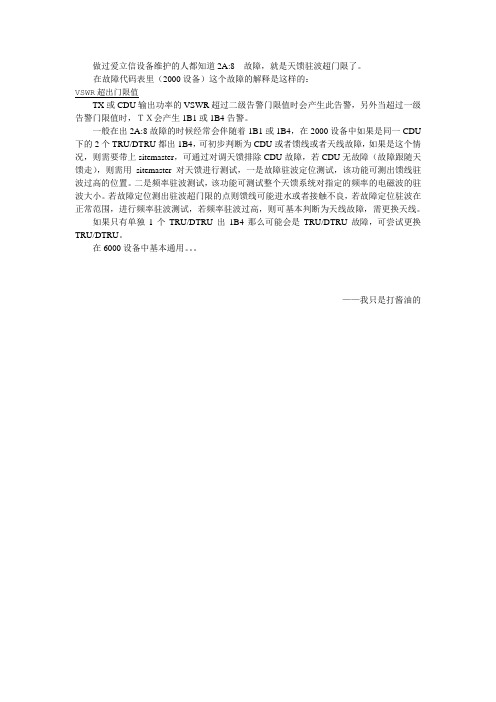

做过爱立信设备维护的人都知道2A:8 故障，就是天馈驻波超门限了。

在故障代码表里（2000设备）这个故障的解释是这样的：
VSWR超出门限值
TX或CDU输出功率的VSWR超过二级告警门限值时会产生此告警，另外当超过一级告警门限值时，ＴＸ会产生1B1或1B4告警。

一般在出2A:8故障的时候经常会伴随着1B1或1B4，在2000设备中如果是同一CDU 下的2个TRU/DTRU都出1B4，可初步判断为CDU或者馈线或者天线故障，如果是这个情况，则需要带上sitemaster，可通过对调天馈排除CDU故障，若CDU无故障（故障跟随天馈走），则需用sitemaster对天馈进行测试，一是故障驻波定位测试，该功能可测出馈线驻波过高的位置。

二是频率驻波测试，该功能可测试整个天馈系统对指定的频率的电磁波的驻波大小。

若故障定位测出驻波超门限的点则馈线可能进水或者接触不良，若故障定位驻波在正常范围，进行频率驻波测试，若频率驻波过高，则可基本判断为天线故障，需更换天线。

如果只有单独1个TRU/DTRU出1B4那么可能会是TRU/DTRU故障，可尝试更换TRU/DTRU。

在6000设备中基本通用。

——我只是打酱油的。

爱立信RBS2000系列基站的故障处理［摘要］本文介绍了RBS2000基站维护工作中常见的和有代表性的一些问题，包括：电源单元故障及处理方法，分集接收丢失告警的原因及处理方法，驻波比(V SWR)检测丢失告警的原因及处理方法，传输故障原因及处理方法，TRU故障原因及处理方法等。

［关键词］基站维护；故障处理；RBS2000；网络维护 RBS2000系列基站是爱立信公司的新一代产品，广泛用于我国的GSM900MHz移动通信网，也适用于GSM1800MHz通信系统。

与RBS200型基站相比，2000系列基站采用了模块化设计，集成度进一步提高，一个基站基本上是由DXU、ECU、PSU、TRU和CDU等几个替换单元(Replacem ent Unit，RU)组成。

如果基站出现硬件故障，直接更换相应的RU即可；同时RBS2000基站具有良好的人机接口，可很方便地通过OMT／OMT2软件实现笔记本和基站之间的通信，读取各种数据或进行相应的操作，所以维护起来很方便。

但在日常的维护工作中，有很多告警不易判断故障RU的位置或是否为硬件故障，这样问题就不好解决了。

下面就对在RSB2000的运行维护工作中常见的、有代表性的一些问题进行简单的总结，供大家参考。

1 电源单元故障及处理 －48V 型基站在工作时需要用到三至四块电源单位PSU(Power Supply Unit)，PSU的作用是将－48V电压转换成＋27V，供基站使用。

如果其中有一个PSU不工作，基站将产生一个电力供应不足的告警，并将告警送至BSC。

对于这类告警，应首先检查PSU的输入电压，因为有很多告警是因配电箱的熔丝熔断引起的，而并非PSU本身的故障。

如果PSU输入电压正常，我们就需要利用OMT或OMT2来判断故障的具体位置，因为从PSU面板的指示灯上是无法判断哪一个PS U有问题的。

利用OMT／OMT2来查看各PSU的状态或输出电流，如果某PSU的状态为Fault或无输出电流，则可判断该PSU坏，可将其更换后再观察。

绪论:BTS的故障是按故障的起因和重要性进行分类的:▪1A级:MO内的故障,它会影响MO的功能特性.▪1B级:MO外的故障,它也会影响MO的功能特性.▪2A级:MO内的故障,它不会影响MO的功能特性.BSC要接收以上的BTS故障报告,应采用下列措施:▪1A级: MO退出操作和测试.- 如果测试结果表明MO没有故障,那么MO将返回操作状态,并且其故障以间歇性故障处理.故障计数器将对间歇性故障进行累加,当发生间歇性故障的次数太高时,MO将会永久地退出工作状态.- 如果测试结果表明MO有故障,那么MO将永久地退出工作状态,直到故障停止或人工干涉才能恢复正常状态. 在BSC/OSS上将会产生一个A2告警.▪1B级: MO将永久地退出工作状态,直到故障停止或人工干涉才能恢复正常状态. 在BSC/OSS上将会产生一个A2告警.▪2A级:在BSC/OSS上将会产生一个A2或A3告示警. 但MO仍处于工作状态.应注意的是:CF或TRXC上的2A级故障在从属MO中却被认为是1级故障.总是在CF/TRXC上读取RU的故障映象来进行故障定位.但有时应紧记要替换的被检测到的故障单元,以便更换. BTS的故障信息可以从BSC上或站上OMT接口用人机命令MML来获得。

▪从BSC上获得：- 在MO中所有激活的告警: RXASP:MO=RXO…;- 在TG中所有激活的故障（1级）: RXMFP:MO=RXOTG-x,FAULTY,SUBORD;- 在MO中所有激活的故障: RXMFP:MO=RXO…;- M O的故障记录: RXELP:MO=RXO…;▪从OMT上获得:- 在TG中所有激活的故障: ”System view(系统视图) / 选择 RBS 2000 / Operations操作(或按右键)/ Monitor(监视)/ Fault status(故障状态)”- 某个RU的故障记录: ”Hardware view(硬件视图) /选择RU / Operations操作(或按右键) / Savelog(保存记录)” (只有 DXU, TRU和ECU才有记录区).如果在CF/TRXC上产生ＲＵ单元的故障映象，其上的红灯将会发亮. 但这不一定就指此单元一定有故障，这也可能指此单元检测到其他单元有故障。

RBS2000 故障代码的描述版本)绪论:BTS的故障是按故障的起因和重要性进行分类的:1A级:MO内的故障,它会影响MO的功能特性.1B级:MO外的故障,它也会影响MO的功能特性.2A级:MO内的故障,它不会影响MO的功能特性.BSC要接收以上的BTS故障报告,应采用下列措施:1A级: MO退出操作和测试.- 如果测试结果表明MO没有故障,那么MO将返回操作状态,并且其故障以间歇性故障处理.故障计数器将对间歇性故障进行累加,当发生间歇性故障的次数太高时,MO将会永久地退出工作状态.- 如果测试结果表明MO有故障,那么MO将永久地退出工作状态,直到故障停止或人工干涉才能恢复正常状态. 在BSC/OSS上将会产生一个A2告警.1B级: MO将永久地退出工作状态,直到故障停止或人工干涉才能恢复正常状态. 在BSC/OSS上将会产生一个A2告警.2A级:在BSC/OSS上将会产生一个A2或A3告示警. 但MO仍处于工作状态.应注意的是:CF或TRXC上的2A级故障在从属MO中却被认为是1级故障.总是在CF/TRXC上读取RU的故障映象来进行故障定位.但有时应紧记要替换的被检测到的故障单元,以便更换.BTS的故障信息可以从BSC上或站上OMT接口用人机命令MML来获得。

从BSC上获得：- 在MO中所有激活的告警: RXASP:MO=RXO…;- 在TG中所有激活的故障（1级）: RXMFP:MO=RXOTG-x,FAULTY,SUBORD;- 在MO中所有激活的故障: RXMFP:MO=RXO…;- MO的故障记录: RXELP:MO=RXO…;从OMT上获得:- 在TG中所有激活的故障: ”System view(系统视图) / 选择 RBS 2000 / Operations操作(或按右键) / Monitor(监视)/ Fault status(故障状态)”- 某个RU的故障记录: ”Hardware view(硬件视图) /选择RU / Operations操作(或按右键) / Save log(保存记录)” (只有 DXU, TRU和ECU才有记录区).如果在CF/TRXC上产生ＲＵ单元的故障映象，其上的红灯将会发亮. 但这不一定就指此单元一定有故障，这也可能指此单元检测到其他单元有故障。

爱立信告警代码汇总级别告警代码级别告警代码告警名称RXOTRX1A_1RXOTRX1A_1重启，加电RXOTRX1A_2RXOTRX1A_2重启，切换RXOTRX1A_3RXOTRX1A_3看门狗（Watchdog）重启RXOTRX1A_4RXOTRX1A_4软件故障重启RXOTRX1A_5RXOTRX1A_5RAM故障重启RXOTRX1A_6RXOTRX1A_6内部功能修改重启RXOTRX1A_8RXOTRX1A_8时钟接收故障RXOTRX1A_9RXOTRX1A_9信令处理故障RXOTRX1A_12RXOTRX1A_12话务信道故障RXOTRX1A_13RXOTRX1A_13RF环路测试故障RXOTRX1A_14RXOTRX1A_14RU数据库遭到破坏RXOTRX1A_15RXOTRX1A_15交叉总线通信故障RXOTRX1A_16RXOTRX1A_16启动故障RXOTRX1A_17RXOTRX1A_17重启，DXU链路丢失RXOTRX1A_20RXOTRX1A_20硬件和IDB不相容RXOTRX1A_21RXOTRX1A_21内部配置失败RXOTRX1A_22RXOTRX1A_22电压供应故障RXOTRX1A_23RXOTRX1A_23空中接口计时器丢失RXOTRX1A_24RXOTRX1A_24温度过高RXOTRX1A_25RXOTRX1A_25TX/RX通信故障RXOTRX1A_26RXOTRX1A_26无线控制系统负载RXOTRX1A_27RXOTRX1A_27下行链路丢失RXOTRX1A_28RXOTRX1A_28上行链路丢失RXOTRX1A_29RXOTRX1A_29Y链路通信硬件故障RXOTRX1A_30RXOTRX1A_30DSPRAM软件错误RXOTRX1B_0RXOTRX1B_0CDU/合路器不能使用RXOTRX1B_1RXOTRX1B_1室内温度超过安全范围RXOTRX1B_7RXOTRX1B_7TX地址冲突RXOTRX1B_8RXOTRX1B_8Y链路通信故障RXOTRX1B_9RXOTRX1B_9Y链路通信丢失RXOTRX1B_10RXOTRX1B_10时钟接收故障RXOTRX2A_0RXOTRX2A_0RX电缆断路RXOTRX2A_1RXOTRX2A_1RXEEPROM校验故障RXOTRX2A_3RXOTRX2A_3RX合成器未锁RXOTRX2A_4RXOTRX2A_4RX内部电压故障RXOTRX2A_5RXOTRX2A_5RX通信故障RXOTRX2A_6RXOTRX2A_6TX通信故障RXOTRX2A_7RXOTRX2A_7TXEEPROM校验故障RXOTRX2A_9RXOTRX2A_9TX合成器未锁RXOTRX2A_10RXOTRX2A_10TX内部电压故障RXOTRX2A_11RXOTRX2A_11TX温度过高RXOTRX2A_12RXOTRX2A_12超过TX输出功率限制RXOTRX2A_13RXOTRX2A_13TX饱和RXOTRX2A_14RXOTRX2A_14电压供应故障RXOTRX2A_16RXOTRX2A_16内存遭到破坏RXOTRX2A_17RXOTRX2A_17TRU负载文件丢失RXOTRX2A_19RXOTRX2A_19高频率的软件故障RXOTRX2A_20RXOTRX2A_20RX初始故障RXOTRX2A_21RXOTRX2A_21TX初始故障RXOTRX2A_22RXOTRX2A_22CDU-总线通信故障RXOTRX2A_23RXOTRX2A_23使用默认值RXOTRX2A_25RXOTRX2A_25TX最高功率限制RXOTRX2A_26RXOTRX2A_26DB参数故障RXOTRX2A_29RXOTRX2A_29功率放大器故障RXOTRX2A_30RXOTRX2A_30CPU温度过高RXOTRX2A_32RXOTRX2A_32RX温度过高RXOTRX2A_33RXOTRX2A_33TRX之间的通信故障RXOTRX2A_35RXOTRX2A_35话务突发抑制RXOTRX2A_36RXOTRX2A_36RX滤波器负载文件校验故障RXOTRX2A_37RXOTRX2A_37RX内部放大器故障RXOTRX2A_38RXOTRX2A_38环境适应能力下降RXOTRX2A_39RXOTRX2A_39RF环路测试故障，RX降级RXOTRX2A_40RXOTRX2A_40内存故障本文由/doc/a06999482.html, U影一族，我要2影具体处理搞作建议只是提示信息，不是故障。

爱立信LTE无线专业常见告警目录Heartbeat Failure (2)ServiceUnavailable (2)ServiceDegraded (2)Gigabit Ethernet Link Fault (3)Remote IP Address Unreachable (3)Loss of Tracking (4)Network Synch Time from GPS Missing (6)System Clock Quality Degradation (6)PowerFailure (6)LinkFailure (7)LinkStability (7)VswrOverThreshold (8)CalibrationFailure (8)Plug-In Unit HW Failure (9)Plug-In Unit General Problem (9)GeneralHwError (10)HwFault (10)GeneralSwError (10)License Key File Fault (11)LicenseKeyMissing (11)Heartbeat Failure（基站退服或断站） 告警解释：此告警表示基站心跳告警，即基站脱管。

可能原因：（1）DU掉电（2）传输故障（3）DU故障（4）OSS原因（网管）处理步骤：（1）检查电源状态。

（2）检查DU电源接头是否松动，如有松动重做接头。

（3）检查基站传输连接，如有虚接或者尾纤破损则进行重接或者更换。

（4）通知传输检查传输状态。

（5）DU下电重启.（6）更换DU。

（7）配置原因，检查数据原因，回落到割接之前的地址，更换IP ServiceUnavailable告警解释：此告警表示小区服务质量不可用，即小区退服。

该告警为伴生告警，其提示作用。

能够触发该告警的常见子告警为：●PowerFailure（电源故障）●LinkFailure（光路告警）●HwFault（RRU硬件故障）●TemperatureExceptionalTakenOutOfService（RRU高温告警）可能原因：由于该告警为伴生告警，可能原因请参见其伴生的子告警。

爱立信基站常见故障分析
21、没有人陪你走一辈子，所以你要 适应孤 独，没 有人会 帮你一 辈子， 所以你 要奋斗 一生。 22、当眼泪流尽的时候，留下的应该 是坚强 。 23、要改变命运，首先改变自己。
24、勇气很有理由被当作人类德性之 首，因 为这种 德性保 证了所 有其余 的德性 。--温 斯顿． 丘吉尔 。 25、梯子的梯阶从来不是用来搁脚的 ，它只 是让人 们的脚 放上一 段时间 ，以便 让别一 只脚能 够再往 上登。
39、勿问成功的秘诀为何，且尽全力做你应该做的事吧。——美华纳
40、学而不思则罔，思而鞋子，自己知道紧在哪里。——西班牙
37、我们唯一不会改正的缺点是软弱。——拉罗什福科
xiexie! 38、我这个人走得很慢，但是我从不后退。——亚伯拉罕·林肯

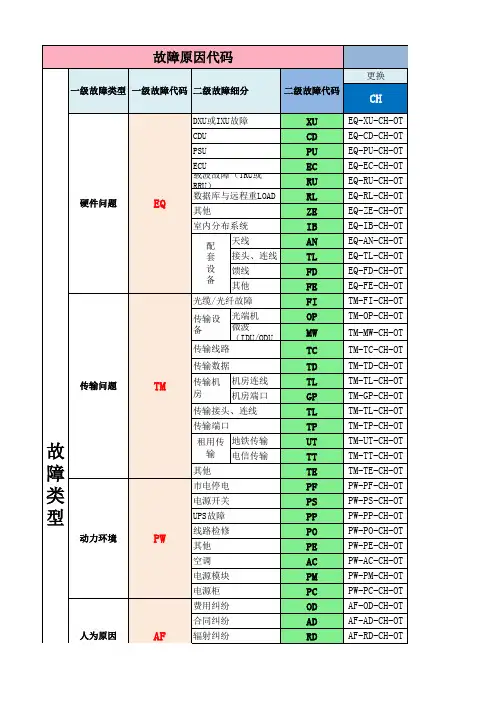

交换/监控
EM
交换问题 应急演练
自然灾害 自动恢复 软件原因 干扰 其它问题
ND AR SW IF EP
雷雨天气 其它 传输自动恢复 硬件自动恢复 软件原因 干扰 其它问题
ST IR VU CF EP CO TC SP EM TW NE TA HA SW IF EE
AF-ST-CH-OT EM-IR-CH-OT EM-VU-CH-OT EM-CF-CH-OT EM-EP-CH-OT EM-CO-CH-OT EM-TC-CH-OT EM-SP-CH-OT EM-EM-CH-OT ND-TW-CH-OT ND-NE-CH-OT AR-TA-CH-OT AR-HA-CH-OT SW-SW-CH-OT IF-IF-CH-OT EP-EE-CH-OT
AR
EQ-XU-AR-OT EQ-CD-AR-OT EQ-PU-AR-OT EQ-EC-AR-OT
SO
EQ-XU-SO-OT EQ-CD-SO-OT EQ-PU-SO-OT EQ-EC-SO-OT
EL
EQ-XU-EL-OT EQ-CD-EL-OT EQ-PU-EL-OT EQ-EC-EL-OT
DA
EQ-XU-DA-OT EQ-CD-DA-OT EQ-PU-DA-OT EQ-EC-DA-OT
传输接头、连线 传输端口 地铁传输 电信传输
故 障 类 型
动力环境
租用传输 其他 市电停电 电源开关 UPS故障 线路检修 其他 空调 电源模块 电源柜 费用纠纷 合同纠纷 人为原因
PW
AF
辐射纠纷 其他纠纷
基站被盗 扩、减容（维护公司） 基站升版 小区变频 工程维护 爱立信打补丁 基站割接 传输割接
AF-ST-RE-OT EM-IR-RE-OT EM-VU-RE-OT EM-CF-RE-OT EM-EP-RE-OT EM-CO-RE-OT EM-TC-RE-OT EM-SP-RE-OT EM-EM-RE-OT ND-TW-RE-OT ND-NE-RE-OT AR-TA-RE-OT AR-HA-RE-OT SW-SW-RE-OT IF-IF-RE-OT EP-EE-RE-OT

CF I2A:30
Reinstall IDB with OMT and press DXU RBS数据库不好;RBS Database Corrupted reset. If this doesn’t help, change The RBS database (Note 2) in DXU is corrupted or cannot be read DXU. by the SW. 处理方法是重建立IDB，后RESET DXU，若无 IDB有干扰，或者启动用的软件未准备好。 效，换DXU。 CF I1A-15 RU数据库不好;RU Database Corrupted;The RU database (Note 2) in DXU is corrupted or cannot be read by the SW. CF I1A-16 硬件及IDB不好;HW and IDB inconsistent The IDB doesn’t match the HW present in cabinet (e.g. wrong frequency band, cabinet type, transmission type, etc.) CF I1A-17 内部结构不好;Internal Configuration failed One or several subsystems in DXU SW have failed their internal configuration (Note 2). The DXU stays in local mode and cannot be reached by BSC. CF I1A-18 Reset DXU. If this doesn’t help, change DXU.

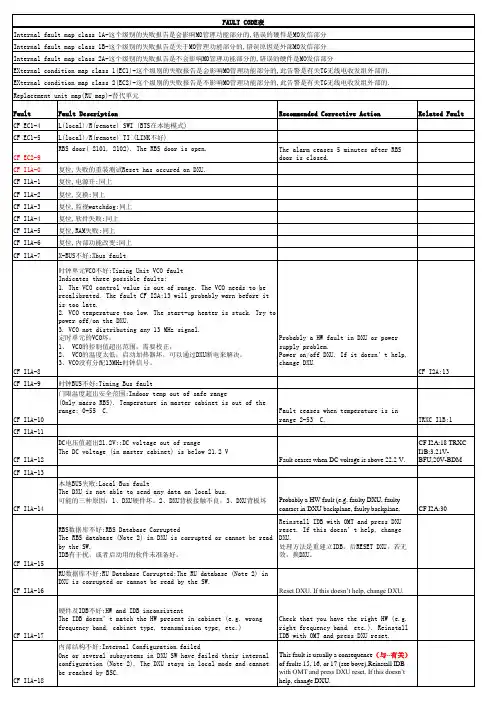

FAULT CODE表 Internal fault map class 1A-这个级别的失败报告是会影响MO管理功能部分的,错误的硬件是MO发信部分 Internal fault map class 1B-这个级别的失败报告是关于MO管理功能部分的,错误原因是外部MO发信部分 Internal fault map class 2A-这个级别的失败报告是不会影响MO管理功能部分的,错误的硬件是MO发信部分 EXternal condition map class 1(EC1)-这个级别的失败报告是会影响MO管理功能部分的,此告警是有关TG无线电收发组外部的. EXternal condition map class 2(EC2)-这个级别的失败报告是不影响MO管理功能部分的,此告警是有关TG无线电收发组外部的. Replacement unit map(RU map)-替代单元 Fault CF EC1-4 CF EC1-5 CF EC2-9 CF I1A-0 CF I1A-1 CF I1A-2 CF I1A-3 CF I1A-4 CF I1A-5 CF I1A-6 CF I1A-7 复位,失败的重装测试Reset has occured on DXU. 复位,电源开;同上 复位,交换;同上 复位,监视watchdog;同上 复位,软件失败;同上 复位,RAM失败;同上 复位,内部功能改变;同上 X-BUS不好;Xbus fault 时钟单元VCO不好;Timing Unit VCO fault Indicates three possible faults: 1. The VCO control value is out of range. The VCO needs to be recalibrated. The fault CF I2A:13 will probably warn before it is too late. 2. VCO temperature too low. The start-up heater is stuck. Try to power off/on the DXU. 3. VCO not distributing any 13 MHz signal. 定时单元的VCO坏： 1、 VCO的控制值超出范围，需要校正， 2、 VCO的温度太低，启动加热器坏，可以通过DXU断电来解决。 3、VCO没有分配13MHz时钟信号。 CF I1A-8 CF I1A-9 时钟BUS不好;Timing Bus fault 门限温度超出安全范围;Indoor temp out of safe range (Only macro RBS). Temperature in master cabinet is out of the range: 0-55C. CF I1A-10 CF I1A-11 DC电压值超出21.2V;;DC voltage out of range The DC voltage (in master cabinet) is below 21.2 V CF I1A-12 CF I1A-13 本地BUS失败;Local Bus fault The DXU is not able to send any data on local bus. 可能的三种原因：1、DXU硬件坏。2、DXU背板接触不良，3、DXU背板坏 CF I1A-14 Fault ceases when DC voltage is above 22.2 V. CF I2A:18 TRXC I1B:3.21VBFU,20V-BDM Fault ceases when temperature is in rangeTRXC I1B:1 2-53C. Fault Description L(local)/R(remote) SWI (BTS在本地模式) L(local)/R(remote) TI (LINK不好) RBS door( 2101, 2102). The RBS door is open. The alarm ceases 5 minutes after RBS door is closed. Recommended Corrective Action Related Fault

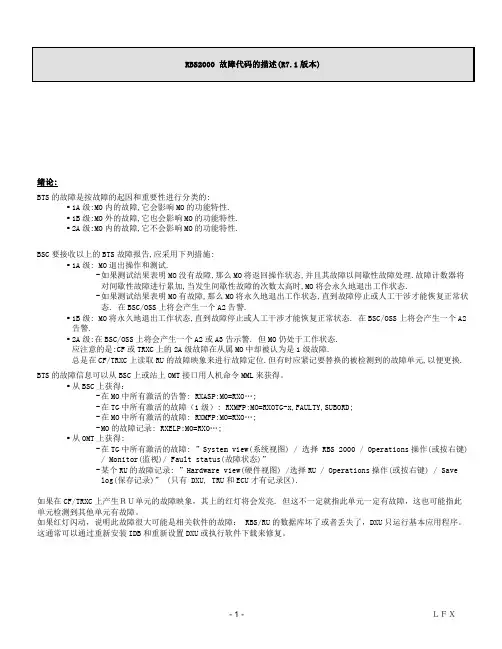

爱立信设备故障代码的描述(R7.1 版本)
绪论:
BTS 的故障是按故障的起因和重要性进行分类的: § 1A 级:MO 内的故障,它会影响 MO 的功能特性. § 1B 级:MO 外的故障,它也会影响 MO 的功能特性. § 2A 级:MO 内的故障,它不会影响 MO 的功能特性.
BSC 要接收以上的 BTS 故障报告,应采用下列措施: § 1A 级: MO 退出操作和测试. - 如果测试结果表明 MO 没有故障,那么 MO 将返回操作状态,并且其故障以间歇性故障处理.故障计数器将 对间歇性故障进行累加,当发生间歇性故障的次数太高时,MO 将会永久地退出工作状态. - 如果测试结果表明 MO 有故障,那么 MO 将永久地退出工作状态,直到故障停止或人工干涉才能恢复正常 状态. 在 BSC/OSS 上将会产生一个 A2 告警. § 1B 级: MO 将永久地退出工作状态,直到故障停止或人工干涉才能恢复正常状态. 在 BSC/OSS 上将会产生一个 A2 告警. § 2A 级:在 BSC/OSS 上将会产生一个 A2 或 A3 告示警. 但 MO 仍处于工作状态. 应注意的是:CF 或 TRXC 上的 2A 级故障在从属 MO 中却被认为是 1 级故障. 总是在 CF/TRXC 上读取 RU 的故障映象来进行故障定位.但有时应紧记要替换的被检测到的故障单元,以便更换.
会产生 1B1 或 1B4 告警。
如果替换的故障单元为”天线”,那么是指
CDU 输出功率的 VSWR 超出门限值。见
故障 TX I1B:4 的描述.
9 输出功率超出门限
其产生的可能原因:IDB,CDU,ＣＤＵ与天线 TX I1B:2
在 CDU 输出的ＴＸ功率比原来的期望值低 7 dB. (当其 间的 TX 馈线,天线,Pf/Pr 电缆 ,在某些情况

2000中文故障码表绪论:BTS的故障是按故障的起因和重要性进行分类的:▪1A级:MO内的故障,它会影响MO的功能特性.▪1B级:MO外的故障,它也会影响MO的功能特性.▪2A级:MO内的故障,它不会影响MO的功能特性.BSC要接收以上的BTS故障报告,应采用下列措施:▪1A级: MO退出操作和测试.- 如果测试结果表明MO没有故障,那么MO将返回操作状态,并且其故障以间歇性故障处理.故障计数器将对间歇性故障进行累加,当发生间歇性故障的次数太高时,MO将会永久地退出工作状态.- 如果测试结果表明MO有故障,那么MO将永久地退出工作状态,直到故障停止或人工干涉才能恢复正常状态. 在BSC/OSS上将会产生一个A2告警.▪1B级: MO将永久地退出工作状态,直到故障停止或人工干涉才能恢复正常状态. 在BSC/OSS 上将会产生一个A2告警.▪2A级:在BSC/OSS上将会产生一个A2或A3告示警. 但MO仍处于工作状态.▪应注意的是:CF或TRXC上的2A级故障在从属MO中却被认为是1级故障.▪总是在CF/TRXC上读取RU的故障映象来进行故障定位.但有时应紧记要替换的被检测到的故障单元,以便更换.BTS的故障信息可以从BSC上或站上OMT接口用人机命令MML来获得。

▪从BSC上获得：- 在MO中所有激活的告警: RXASP:MO=RXO…;- 在TG中所有激活的故障（1级）: RXMFP:MO=RXOTG-x,FAULTY,SUBORD;- 在MO中所有激活的故障: RXMFP:MO=RXO…;- MO的故障记录: RXELP:MO=RXO…;▪从OMT上获得:- 在TG中所有激活的故障: ”System view(系统视图) / 选择 RBS 2000 / Operations操作(或按右键) /Monitor(监视)/ Fault status(故障状态)”- 某个RU的故障记录: ”Hardware view(硬件视图) /选择RU / Operations操作(或按右键) / Save log(保存记录)” (只有 DXU, TRU和ECU才有记录区).如果在CF/TRXC上产生ＲＵ单元的故障映象，其上的红灯将会发亮. 但这不一定就指此单元一定有故障，这也可能指此单元检测到其他单元有故障。

基站告警代码分析与处理RBS2000系列（RBS2202、RBS2301、RBS2302、RBS2206）1 1 SO CF，external condition map class 1故障代码：SO CF EC1：4故障名称：L/R SWI（BTS in local mode）故障原因：DXU处在local本地模式，BSC失去对其的控制。

故障处理：按DXU上的Local/remote按钮，使DXU进入remote远端模式。

故障代码：SO CF EC1：5故障名称：L/R TI（Local to remote while link lost）故障原因：当DXU正在由Local状态转换为remote状态时，传输中断，导致告警产生。

故障处理：在保证传输正常的情况下，对DXU进行复位。

2 2 SO CF，external condition map class 2故障代码：SO CF EC2：10故障名称：Mails fail（External power source fail）说明：适用R8A软件版本故障原因：对PSU的直流或交流供电存在断路等问题故障处理：检查如下方面：● 基站交流是否停电● -48V PSU的直流输入开关是否跳脱● 230V交流PSU的交流输入开关是否跳脱● ACCU故障，或连接错误（仅对室外型基站）故障代码：SO CF EC2：11故障名称：ALNA/TMA fault说明：适用于R8A软件版本相关故障：AO RX I1B：1 — ALNA/TMA fault故障原因：TMA塔顶放大器可能存在故障。

使用TMA的RX接收通路获得较弱的接收信号，相当于减少了3.5dB的灵敏度。

如果其它接收边也出现故障，会导致告警AO RX I1B：1的产生。

TMA的电流消耗可被CDU监测，可通过OMT进行监控。

当TMA的电流超出范围33-147mA，此告警产生。

TMA的电流值门限可以通过OMT在IDB中设臵。

广州市超讯通讯技术发展有限公司 BTS故障报告BTS中的软件子系统监控BTS的环境并将故障传送至O&M操作与维护子系统OMS经内部处理过滤后，OMS设定一个故障信息至MO，此信息对应于故障单元，MO发送一个故障报告给BSC，指示故障来源：1. I1A类代码：MO内部错误，影响MO的正常工作；2. I1B类代码：MO外部错误，影响MO的正常工作；3. I2A类代码：MO内部错误，不影响MO的正常工作；4. EC1类代码：机柜外部故障，影响MO的正常工作；5. EC2类代码：机柜外部故障，不影响MO的正常工作；来自MOCF或TRXC的故障报告，还包含一个RU的映射（map指示一个可能的故障硬件单元）。

◆一旦接到BTS的故障报告，BSC执行以下操作：I1A类故障：MO停止正常工作，进入检测状态。

如果测试结果显示MO正常，则MO恢复操作状态，将故障视为随机故障，BSC有一个故障计数器跟踪随机故障次数，如随机故障次数太多，MO将暂时退出服务。

如测试结果显示MO内部故障，BSC/OSS将发出A2类告警，MO将暂时退出服务，直至故障恢复，或直至BSC操作员介入。

I1B或EC1类告警：同上。

I2A或EC2类告警：BSC/OSS发出A3类告警，MO继续正常工作。

注意：下级MO的I1A/I1B类故障会使CF或TRXC产生I2类故障。

◆检索故障信息为正确地定位故障，须对完整的故障信息进行分析，步骤如下：从BSC端可使用以下命令：查MO中的全部告警：RXASP：MO=RXO；查TG中的全部（I类）告警：RXMFP：MO=RXOTG-X，FAULTY ,SUBORD；MO中的全部故障：RXMFP：MO=RXO；MO中的故障历史记录：RXELP：MO=RXO；◆用OMT操作：查TG中的全部故障：系统View/RBS2000/Monitor/Fault Status;查TG中的故障单元：系统View/RBS2000/Pisplay faulty RUS;记录DXU/TRU/ECU的故障：硬件View/Select RU/Save log.◆LED指示灯用LED指示灯可方便察看故障状态，但应结合OMT使用，以正确对故障进行定位。

解读FAULT CODE本文的目的在于对不同的错误代码给予详细的描述，列出可能的原因，并建议正确的修复方法。

BTS错误报告BTS的SW子系统监测它们的环境，并报告给O&M系统。

经过错误滤波，OMS根据故障区域把故障定位于MO。

MO向BSC发送一故障报告，指明重要性和故障起源：·CLASS I1A故障在MO内部，影响MO功能；·CLASS I1B故障在MO外部，影响MO功能；·CLASS I2A故障在MO内部，不影响MO功能；·CLASS EC1故障在BTS外部，影响MO功能；·CLASS EC2故障在BTS外部，不影响MO功能；从CF和TRXC等MO传来的故障报告还包括了要替换的单元的代码，指示可能发生故障的硬件单元。

BSC接收到BTS的故障报告后，执行以下动作：·CLASS I1A：MO退出服务状态，并被测试。

-如果测试结果显示MO无故障，MO恢复服务状态，故障被认为是间歇性的，故障计数器开始记录，如果超过一定限值，则MO被永久退出服务状态；-如果测试结果显示MO故障，MO被永久退出服务状态，直到故障消除或操作人员干预。

同时在BSC上会出现A2告警。

·CLASS I1B and EC1：MO被永久退出服务状态，直到故障消除或操作人员干预。

同时在BSC上会出现A2告警。

·CLASS I2A AND EC2：BSC上会出现A3告警，MO仍在服务状态；注意CF和TRXC的CLASS I2A 故障指示其下级MO中存在class I1A/I1B故障。

回馈故障信息为了执行正确的故障定位必须分析所有的故障信息，它可以通过：▪从BSC用人机命令：- MO中的所有现存告警RXASP:MO=RXO…;-TG中的所有现存一级告警RXMFP:MO=RXOTG-x,FAULTY,SUBORD;- MO中的所有现存故障RXMFP:MO=RXO…;- MO的故障记录文件RXELP:MO=RXO…;▪在站上用OMT:- TG中的所有现存故障: ”System view / RBS 2000 / Monitor / Fault status”- TG中的故障单元: “System view/ RBS 2000 / Display faulty RUs”- DXU/TRU/ECU的故障记录: ”Hardware view / Select RU / Save log”指示灯分析：告警灯对故障位置有一个直观的描述，但经常与OMT一起使用进行故障定位。

广州市宜通世纪科技有限公司 Guangzhou Eastone Century Technology Co,. Ltd.1爱立信基站系统常见故障处理总结laiguolong前言・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・03一、RBS 故障1 与扩展架的ECU 失去联系…………………………………………………… 032 因缺少环路终端而导致基站退服・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 03 3 因雷击导致DXU 中数据损坏・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 04 4 VSWR/POWER 检测丢失告警 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 04 5 塔放的控制模块上的通道口的红灯亮・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・05 6 电源出错后CEU 没有输出电源・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・05 7 TRU 循环重启和TRU 故障・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・06 8 Maxite900基站的PBC 告警代码‘11H ’・・・・・・・・・・・・・・・・・・・・・・・・・・・・・07 9 RU 数据库丢失・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・07 10 由于Timing Bus 引起的CU 故障・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・．．．．．．08 11 由于Dip 开关设置错误导致呼叫建立速率低・・・・・・・・・・・・・・・・・・・・・・・・08 12 TRU 和ECU 失去联系・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・08 13 RBS200控制链（CLC ）故障・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・09 14 RBS2302级联到RBS200故障・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・09 15 CU 输入功率故障・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・09 16 CF 不能装载・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・10 17 电源系统处于独立模式・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・10 18 PCB 上的错误代码・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・10 19 RBS200时间单元FC24故障・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・11 20 RBS200 控制链封・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・11 21 RBS200的ETB 进入 ABL （自动闭塞）状态・・・・・・・・・・・・・・・・・・・・・・・・・・11 22 RBS200 RTX 1A 级的错误码 21・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・12 23 RBS200的TX-Bus 连接・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・12 24 TCH 的下行功率电平 (RXLEV)低・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・12 25 CDU-C+的分集接收丢失・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・13 26 由于RXD 连接不好引起的高掉话率・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・13 27 在TS 上的远端TRA 通讯丢失・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・13 28 气候引起基站告警・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・14 29 MAXITE 警告代码“12P ”・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・14 30 PBC 上的馈线衰减器设置失败・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・14 31 ECU 电源故障・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・14 32 RBS200 基站输出功率低・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・15 33 RBS2302 基站软件错误・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・15 34 RBS2302 TF 同步故障・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・15 35 电源失电后Maxite CEU 电源关闭・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・15 36 RBS2302没有对任何操作均没有反应・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・16广州市宜通世纪科技有限公司 Guangzhou Eastone Century Technology Co,. Ltd.237 时隙没有被设置・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・16 38 IS 配置不上・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・16 39 Maxite 系统的覆盖质量很差・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・17 40 一副Maxite 系统天线没有信号・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・17 41 TF 同步失败・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・18 42 不能识别在扩展机架的TRU ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・18 43 DXU 与TRU 、ECU 失去通信・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・１８ 44 基带跳频的信道间隔需求・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・18 45 因CDU D 数据库损坏导致TX 失败・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・19 46 与TRU 和ECU 失去通信联系・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・19 47 RBS 时钟总线故障・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・20 48 Maxite CEU 故障・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・20 49 TRU 失去联系・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・20 50 RBS2202基站CDU-C+ 的配置・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・21 51 小区掉话率高・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・21 52 RBS2301作为 Maxite 900用・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・21 53 外部告警不能出来・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・22 54 TRU 引起的分集接收丢失(SG)・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・22 55 RBS2202 TF 同步失败 (CZ)・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・22 56 Lightning Struck (JY)・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・23 57 RX Diversity Lost （分集接收丢失）・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・23 58 Output Power Limits Exceeded （输出功率超过极限）・・・・・・・・・・・・・・・・23 59 OMT 不能工作・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・24 60 LAPD CON 队列拥塞・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・24 61 TX Not Enabled 和ＴＸ自动闭塞・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・24 62 DXU/ECU 里的下载文件丢失・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・25 63 RBS200基站的CLC 阻塞・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・25 64 安装测试和Maxite 的综合・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・25 65 把基带跳频设置为“ON ”时，小区死掉・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・25 66 Maxite 900 RBS2302 级联到 RBS200不成功・・・・・・・・・・・・・・・・・・・・・・・・・・26 67 RBS200 TF 失去同步・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・27 68 RBS200 PCU 的FAULT 指示灯亮・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・27 69 RBS200没有分集接受告警・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・27 70 级联的RBS200控制链路失效・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・27 71 RBS2202循环重启・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・28 72 驻波比门限过高・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・29 73 Maxite 系统PBC 在独立模式・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・29 74 Maxite 系统馈线衰减在最大值・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・29 75 RBS200 TRX Load 不过 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・30 76 Maxite 站故障・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・30 77 RBS200 一个 TRX 不工作・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・30 75 其它・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・32 76 常见A3的处理方法・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・36广州市宜通世纪科技有限公司 Guangzhou Eastone Century Technology Co,. Ltd.3前言从事爱立信设备基站维护已有几年的时间了，但由于时间关系，一直都没有去做个小结，现就将我从事爱立信基站设备维护工作的心得作一小结，供各位同事和同仁参考，希望能得到相关的建议和指导，使之不断完善，同时也很希望对一些复杂问题能与大家一起探讨探讨。
