LTE爱立信网管基础操作教程V1.1

一.每次接site必做Step4 cabx1.远程登录站点，使用OAM地址（IP地址）=moshell 200.86.246.10（SITE IP地址）会自检IP CONTACT,如果没有问题，会显示如下信息2.加载所有MO信息=lt allMO信息加载完毕，显示loaded MO个数和total MO个数3.查看site当前告警=Alt查询结果，当前站点有2个告警，that contrals external alarms.power and climate HW, cabinetIdetifier为没有装外部告警模块装外部告警模块M NTP system time sync fault为没有连接OSS告警处理方法Solution：1.LinkFailure =将RRU上下电即可2.ResourceConfigurationFailure=小区配置有问题，小区起不来3.ServiceUnavailable=S1接口连接失败，查询MME的IP地址是否设置正确，本次是因为MME的IP设置错误。

4.查看cell状态=st cell查看RRU,SECTOR命令都类似：ST RRU/ST SECTOR该site有1个cell，第一条为cell对应硬件地址和配置第二条显示cellid=CQL_40004_1，PROXT=813，状态为unlocked和enabled二．优化常用修改参数命令：1.找power对应参数=GET . POWER会输出很多参数，我们只关心如下Cell max transmissionpower=430dBmPartofsectorpower=100；CQL40004_1该小区分到了sector功率为100% confOutputpower=20; CQL40004_1小区输出功率为20wsectorpower=20；CQL40004_1对应sector输出功率为20W我们修改功率，只修改confOutputpower2.修改cell功率2.1 修改cell功率前，必须先毙掉cell，sector毙掉cell=bl cell，选择“Y”毙掉cell=bl sector，选择“Y”2.2 修改cell confoutputpower功率=set SectorEquipmentFunction=1 confOutputPower 20 SectorEquipmentFunction=1；修改对应MOconfOutputPower 20；修改cell功率为20W输入后，Moshell会询问是否修改confOutputPower，选择”Y”修改cell partOfSectorPower功率为90%=set EUtranCellTDD=CQL40004_1 partOfSectorPower 902.3修改cell功率后，再解放cell，sector解放cell=deb cell解放sector=deb sector备注：解放sector速度会比较慢，请等待3.查看频点=get . earfcn目前site频点为390504.修改频点4.1毙掉cell=bl cell4.2 查看对应MO可执行的命令=acl EUtranCellTDD=CQL40004_1EUtranCellTDD=CQL40004_1下可执行操作为changeFrequency4.3修改CQL40004_1频点=acc EUtranCellTDD=CQL40004_1 changeFrequency; moshell问是否执行，选“Y”备注：修改频点等大操作，命令为ACC, 普通修改为Set输入修改频点值391504.4解放小区=deb cell5.修改QRX接入门限5.1 查询QRX对应参数=GET . QRX（每个操作都应该毙解cell，以后的笔记中省略该步骤）查询结果，qRxLevMin和qRxLevMinOffset可修改5.2 修改qRxLevMin为-140（默认值）6.查询不清楚参数的含义=mom . pZeroNominalPucch; 查询pZeroNominalPucch参数含义pZeroNominalPucch参数的含义，range范围，默认值7.修改上行信道功率7.1 获取PZERO对应可执行操作, 上行控制和共享信道功率PZERO可执行的修改的参数为pZeroNominalPucch，pZeroNominalPusch，上行控制和共享信道功率7.2 修改上行控制信道功率= set EUtranCellTDD=CQL40004_1 pZeroNominalPucch -117把EUtranCellTDD=CQL40004_1的Pucch功率改为-1177.3修改上行共享信道功率= set EUtranCellTDD=CQL40004_1 pZeroNominalPusch -117把EUtranCellTDD=CQL40004_1的Pusch功率改为-1178.修改CFI8.1获取CFI对应可执行操作=GET . CFI8.2 CFI参数含义，默认CFI=0为自适应带宽的格式，CFI=1对应2个control symbol8.3 修改CFI=5;为根据UE个数自适应改变control symbol个数的模式=set EUtranCellTDD=CQL40004_1 pdcchCfiMode 59.修改传输模式9.1获取transmissionMode对应可执行操作=get . transmissionMode当前传输模式为3transmissionMode的解释9.2修改为常用传输模式2,3,7,810.修改PCI信息10.1 获取PCI信息=get . cellidPCI 2个参数，CELLIDGROUP=166和CELLID=0; PCI=166*3+0=49810.2修改CELLIDGROUP=16711.修改时隙配比11.1查看时隙配比=get . subframe该站点特殊子帧pattern=7，时隙子帧配比=2（默认3:1）subframeAssignment=1（2:2）；subframeAssignment=2（3:1）11.2修改时隙配比为1（2:2）=set EUtranCellTDD subframeAssignment 1（微站使用SET命令，宏站使用SET1，且只能对整个site不能对单个cell修改）12.查看底噪12.1定义了IntferenceScanner统计，pmRadioRecInterferencePwr这个测量值12.2激活定义好的测量scanner状态=pdeb IntferenceScanner激活后，IntferenceScanner为active状态12.3查看定义的统计=PST, IntferenceScanner为active状态12.4查看site实际底噪= pget . pmRadioRecInterferencePwr$pmRadioRecInterferencePw i[16]为底噪打点分布区间，本站多分布在【3】12.5 查询pmRadioRecInterferencePwr参数含义= pmom . pmRadioRecInterferencePwr$16个区间对应的N+I分布值，【3】区间为-119~-118；一般N+I在=-106以上才有问题，不正常【11】正确情况，底噪应该多分布在【0】~【4】附录：可直接copy以下命令到moshell，进行底噪测试pcr IntferenceScanner EUtranCellTDD pmRadioRecInterferencePwrpdeb IntferenceScannerpstpget . pmRadioRecInterferencePwr$pmom . pmRadioRecInterferencePwr$13.添加系统常量13.1 找到管理系统常量的MO=PR SYSYEM; 此处为790 ENodeBFunction=1,SystemConstants=113.2查看该MO,ENodeBFunction=1,SystemConstants=1底下，可执行的操作；添加（Write）/删除（Reset）13.3增加一个系统常量= acc ENodeBFunction=1,SystemConstants=1 writeSystConst13.4 给新的系统常量赋值，name=220，value=15013.5 查看新的系统常量是否写正确=get ENodeBFunction=1,SystemConstants=1这里name=220，value=150的新系统常量已经写入实际用例：解决创意终端解调问题，增加该系统常量前，创意终端速率有毛刺，不平稳，增加该系统常量，速率平稳14.删除系统常量14.1 pr system14.2 acl ENodeBFunction=1,SystemConstants=114.3 acc SystemConstants=1 reset SystConstMoshell会提示删除的系统常量名，这里name=22015.查看历史告警查看历史告警=lga输入密码=rbslga -s 20130401 //查询历史操作，例如本指令是查20130401之后的操作查看链接失败的告警= lga | grep LinkFailure16.查看历史操作查看历史操作= lgolgo -s 20130411 //查询历史操作，例如本指令是查20130411之后的操作17.创建CV,备份; 基站配置倒回17.1查看以前的CV =CVLS查询到以前的一个CV范例17.2创建CV=CVMS 20130416(CV文件名)17.3倒回一个CV=CVSET 20130416(CV文件名)17.4 倒回CV后，重启基站，则基站会安装该CV配置进行重启和配置=ACC 0 MANUALRESTART17.5删除CV=CVRM 20130416(CV文件名)17.6 确认当前CV=CVLS；是否为需要倒回的CVExecuting: 20130415_before//是需要倒回的CV，CV名20130415_before18.重启基站18.1 查询ManagedElement=1这MO下可执行操作，manualRestart=ACL 018.2 重启基站=ACC 0 manualRestart18.3可选择0~3重启方式，0为热启动，只重启软件，2为冷启动，重启软件+硬件；常用0,218.4选择重启原因，一般选3=UNPLANNED_O_AND_M_ISSUE18.5输入具体重启信息，这里为test测试18.6 检查基站重启进度=POLU，如果有文件出错，会停在当前文件备注：POL，也可以检查进度，但它不论出错都会执行完毕18.7检查基站重启进度，如果重启完毕，返回如下检查基站重启进度，如果重启在进行中，返回如下18.8确认当前CV=CVLS；是否为需要倒回的CVExecuting: 20130415_before//是需要倒回的CV，CV名20130415_before19.查看小区下附着的UE数量（UE成功attached在该小区）= UE print -admitted20.查看系统信息（SI）的周期= get . sip //SI单位为frame(10ms)21.从网络结构上来看，查看板子的状态= ST PLUG该站有1个RRU,能看到硬件地址，状态，如用ST RRU，只能看到RRU状态，不能看到地址22.查看硬件状态= cabx宏站为DUL21，微站为DUL20；可看见RRU硬件位置，是否ON，有无FAULT；CELLID, PCI可见23.查看MME状态=ST MME24.查询命令用法=H+命令；范例=H SET1(查询SET1命令用法)SET1用于以下4个MO修改=tac, frameStartOffset, subframeAssignment, specialSubframePattern25.重启RRU25.1找到RRU板子位置=ST PLUG，这里位置为18725.2查看RRU板子上可执行操作=ACL 187(RRU板子位置)25.3重启RRU=ACC 187 RESTARTUNIT(187=RRU板子位置)25.4 查看RRU是否已经通=ST PLUG26.修改加密算法26.1查看加密算法优先级=get . algori26.2修改加密算法=SET SecurityHandling=1 cipheringAlgorithms 027.查看CELL根序列= get . rootseq每个cell都有一个rachRootSequence，SSV报告需要填写28．加载，加扰上行扰码需要加信号发生器；一般为下行加扰/加载28.1 查询是否加扰=GET . AILG加扰feature=false，加扰=false28.2查看site是否创建了AirIfLoadProfile这个MO= PR AirIfLoadProfile范例为已经创建AirIfLoadProfile，如果没创建，则返回为空，需要自己创建AirIfLoadProfile28.3创建MO, AirIfLoadProfile= CR ENodeBFunction=1,AirIfLoadProfile=1检查MO, AirIfLoadProfile是否创建成功=PR AirIfLoadProfile28.4 Set EUtranCellTDD ailgRef ENodeBFunction=1,AirIfLoadProfile=128.5 激活加扰/加载的feature=Set . featureStateAilg 128.6设置DL loadLevel 为70%，根据不同的需要也可以设置为其他的值= Set . dlPrbLoadLevel 7028.7做个CV，名为active_ailg= cvms active_ailg（此步骤可省略）28.8 解放该小区=DEB EUtranCellTDD=CQL40004_128.9 激活加扰=Acc EUtranCellTDD=CQL40004_1 startAilg备注：必须在cell active下修改alig，每次闭小区（bl EUtranCellTDD=XXX）或者站点重启，这个时候小区扰码已经关闭，都要重新执行acc EUtranCellTDD=XXX startAilg 才能再启动其实每次闭小区的时候都给自动去扰码了激活后，ailgActive true29. 获取SITE FEATRUE功能信息= get . feature会显示site所支持的feature和是否激活30．修改小区inactive timer30.1查询inactivity timer的配置=get . timer30.2修改inactivity timer为最大86400=SET Rcs=1 tInactivityTimer 8640031. PING IP31.1查MME PROXY=acl . ping752为OMM的proxy，760为MME proxy31.2查MME IP地址=get 760（MME PROXY）31.3 PING MME IP=ping 100.86.246.10备注：不能识别大写，只能小写32.查询site到核心网路由32.1查SITE 接口=get . interfaceIPinterface=1为OAM地址，IPinterface=2为业务地址查询IPinterface=1OAM路由=get hernet=1,IpInterface=133. 查看8通道天线feature是否激活= get . oct33.1激活8通道天线feature=set Licensing=1,OptionalFeatures=1,OctAntUlPerfPkg=1 featureStateOctAntUlPerfPkg 134.查看2通道天线feature是否激活= get . dualant34.1激活/关闭2通道天线feature= set Licensing=1,OptionalFeatures=1,DualAntDlPerfPkg=1 featureStateDualAntDlPerfPkg 0 （1为激活）35.修改TAC35.1查询cell TAC号=GET . TAC35.2修改CELL的TAC=SET 813 TAC 1(CELL PROXY=813，TAC=1)36. 修改小区PCI36.1.获取小区PCI信息= get . physic36.1修改cell 的physicalLayerCellIdGroup =set EUtranCellTDD=CQL40004_1 physicalLayerCellIdGroup 165备注：不能直接修改cellid，因为cellid的范围只有0-2，会和同站其他小区冲突，只能先修改physicalLayerCellIdGroup36.2 改physicalLayerCellIdGroup后，再改physicalLayerSubCellId=set EUtranCellTDD=CQL40004_1 physicalLayerSubCellId 1。

爱立信BRAS（SE800）网管中文操作手册网管操作手册目录1 网管介绍 (2)2 网管客户端操作 (3)2.1 安装并启动网管管理客户端 (3)2.2 用网管客户端创建EMS (4)2.3 创建Proxy Group (6)2.4 添加node group (8)2.5 启动EMS和node proxy: (9)3 网管客户端操作 (9)3.1 超级用户维护 (9)3.1.1 添加节点 (11)3.1.2 创建管理员 (12)3.2 普通管理员维护 (14)3.2.1 修改密码 (15)4 附件一地市管理员帐号及初始化密码 (16)1网管介绍图1-1 网管设备管理结构图目前安装的版本号：SE800：Redback Networks SmartEdge OS Version SEOS-2.6.7.0-ReleaseNetOp EMS server : 4.3.4.1NetOP proxy:2.6.5.1网管安装配置参数：EMS server 地址：125.40.255.126Netop 数据库名称：ems：1521EMS GROUP名称：HN-EMS-GROUPEMS server名称：HN-EMS-SERVER 125.40.255.126:9607网管功能描述:NetOp EMS server and proxy 用来采集se800 设备的netop数据并存储在数据库中;Administrator client用来初始化数据库,如创建ems server ,ems group ,domain和proxy以及node proxy;Client端的超级用户：用来发现节点,创建并为地市管理员分配权限；Client端的普通用户：用来查看授权节点的相关信息，对节点进行配置。

爱立信GSM到LTE重选配置操作手册一、设置原则1.基于优先级的小区重选将不同的无线接入技术划分优先级,优先级可以为0-7，0为最低级别，7为最高级别。

GSM优先级2，TD-SCDMA优先级为4，LTE优先级为52.最小接入电平LTE为-124dBm，重选到LTE门限-116dBmTDS-CDMA最小接入电平-99dBm，重选到TDS-CDMA门限-91dBm3.起始测量门限及重选时延对于高于GSM的TD-SCDMA和LTE一直进行测量，满足重选条件的时间为5S二、测量算法及重选算法1.TD-S频点测量算法：S_non-serving_TDD = “measured RSCP value” – QRXLEVMINU2.LTE频点测量算法：S_non-serving_E-UTRAN = “measured RSRP value” –QRXLEVMINE3.小区重选至TD-SCDMA（高优先级）的条件 S_non-serving_TDD > HPRIOTHR4.小区重选至LTE（高优先级）的条件 S_non-serving_E-UTRAN > HPRIOTHR三、参数含义PRIOCR：基于优先级的小区重选功能是否开启（ON为开启OFF为关闭）；RATPRIO：2/3/4G频点优先级，取值范围：0-7（0最低，7最高）；QRXLEVMINU：TD-S频点接入最低电平（RSCP），邻小区（0~31=-119~-57dBm步长2dB）；QRXLEVMINE：LTE频点接入最低电平（RSRP），邻小区（0~31=-140~-78dBm步长2dB）；HPRIOTHR:高优先级频点重选门限，邻小区；（0~31=0~62dB步长2dB）；LPRIOTHR:低优先级频点重选门限，邻小区；（0~31=0~62dB步长2dB）；MEASTH：启动异系统（TD-S/LTE）频点测量门限，指GSM服务小区。

（0~14=-98~-56dBm，步长3dB，15表示一测量）；PRIOTHR：启动异系统（TD-S/LTE）重选门限，指GSM服务小区（0~14=0~28dB，步长2dB，15无限制）HPRIO：启动异系统（TD-S/LTE）重选偏置量，邻小区四、功能开启相关指令(红颜色字表示配置脚本过程中需要修改的参数)1.开启BSC级别GSM到LTE小区重选功能（现在全网已经开启）DBTSC:TAB=AXEPARS,NAME=CRESLTE,SETNAME=CME20BSCF,VALUE=1;2.增加及删除LTE测量频点RLEFC:CELL=xxx,EARFCN=38350,add;RLEFC:CELL=xxx,EARFCN=38350,rem;3.设置GSM侧参数RLSRC:CELL=xxx,RATPRIO=2,MEASTHR=15,PRIOTHR=0,HPRIO=0,TRES=0;注： RATPRIO=2为GSM优先级，MEASTHR=15表示对于高于GSM的异系统一直进行测量。

3 性能统计3.1 指标提取
4 配置管理
4.1 配置数据批量修改—> 可以快速进行PCI、参考信号功率等的修改
4.2 SON管理（ANR、X2等策略的开关及查询）
注：ANR、X2等策略的打开都需先打开FDD SON控制再打开相应策略，关闭时一般只需关闭相应策略即可
4.3 数据导入/导出和规划数据导入/导出
可分别获取网元无线配置数据和邻区规划相关数据
4.4 内部邻区配置
4.5 外部邻区配置
手动添加邻区（以F-eNodeB635349_50添加F-eNodeB638042_49邻区为例）
添加邻接小区后还需添加E-UTRAN邻接关系
注：按此方法添加邻区只是完成F-eNodeB635349_50与F-eNodeB638042_49的单项邻区配置。

5 动态管理
启用下行模拟加载
7.1 信令跟踪（业务观察操作相同）
7.2 频谱扫描
3 话统指标提取
2 告警提取
Application Launcher是诺基亚开发的提取告警的专用软件，可以提取当前和历史告警。

1）打开软件如下图，输入IOMS地址（网管那边提供）
2）进入后选择Fault Management。

LTE开站流程一、建立串口连接以及传BP（basic package）包将串口线接到DUL板的LMT A口，将网线连接到LMT B口打开SecureCRT点击标示的按钮进行配置Protocol 选择串口的协议红色笔标出的地方正确配置xon/xoff貌似要勾上然后点击OK格式化C2盘和D盘(1)连接串口后，reload – (进入backup模式)(2)mount_c2使c2盘显示(3)vols查看磁盘状态(4)formathd/c2，formathd/d，并使用vols再次查看(5)再次reload --(6)配置le0的ip地址ifconfig le0 netmask传输BP用Total Commander或者FileZilla都可以。

将bp包中的c2和d盘复制到基站的c2和d盘中去传输完成之后，在串口之中输入reload，使板子重启二、升级网线接到DUL的LMT B口。

使用moshell连接到站上之后设置secmodesecmode -s -> displays status of security settings of RBSsecmode -fu -> makes FTP unsecuresecmode -tu -> sets telnet and FTP as unsecuresecmode -a u -> enables SFTP创建一个mo在本机使用CesarFTP来创建ftp的server，假设server的ip为,FTP 的用户名为ftp，密码为ftp，则创建mo过程为：cr SwManagement=1,UpgradePackage=CXP102051%16_R26AZAttribute 1 of 2, ftpServerIpAddress (string):Attribute 2 of 2, upFilePathOnFtpServer (string): /CXP102051%16_R26AZ/CXP102051%Following attributes are optional. Enter attribute value or "d" for default.Once the MO is created, these attributes cannot be changed (they are restricted).Attribute 1 of 2, user (string): ftpAttribute 2 of 2, password (string): ftp升级过程get UpgradePackage=R5xxacl UpgradePackage=R5xxacc UpgradePackage=R5xx forcedInstallpolu（新开一个窗口）# To poll and see the UP installation progress运行升级命令acl UpgradePackage=R5xxacc UpgradePackage=R5xx rebootNodeUpgradepolu（新开一个窗口）# To poll and see when the Upgrade is finished. This command is also confirming the Upgrade(AwaitingForConfirm message)三、 run scriptScript 目录truntrun确认千兆传输口TN B或者TN A已经是enable的状态,做CV truntruntruntruntruntrun 然后做CVload licenselicense server （开filezila）pr licensing=1pr rbscon (查rbsconfiguration 的MO号xxx)acl RbsConfigurationacc RbsConfiguration setUniqueLogicalname需要输入UniqueLogicalname，这个和license 里面的fingerprint 是一致的license serverpr licensing=1acl 6acc 6 updateLicenseKeyFileuserid:eric(配合着filezila的设置)password:ericipaddress:ftp serversfile:/cvms licenserunGet . featurestate 1 (查看已经activated feature) Get . featurestate 0 (查看deactivated feature)4. 解闭小区和RRUlt alllst rrulst cellldeb rruyldeb cellycvms cell_okacc 0 manualrestart。

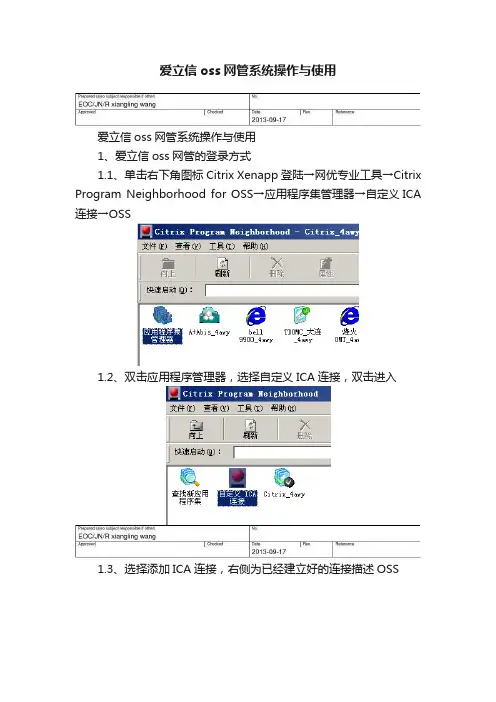

爱立信L TE网管基本功能介绍1.告警处理1.查看站点状态使用OSS Common Explorer（OCE）查看站点状态打开OCE打开OCE后右上角第一个按钮“Open Perspective”可以切换两种界面：Network Status：可以查看全网小区状态、指定站点的告警状态。

Network Configuration：可以查看全网站点的连接状态、同步状态、是否AI开站等信息。

1.查看全网小区状态在Network Status界面下，Status的标签页下，ECell标签可以看到全网小区状态：ERBS标签可以看到站点名称及其对应的eNB ID、IP地址等。

2.查看指定站点的告警状态在Network Status界面下，Alarm的标签页下，可以看到指定站点的告警。

选中某一行告警，下面的区域可以显示告警的详细信息。

2.告警查询1.查看全网告警打开Alarm List Viewer（ALV）找到LTE网络，右键View Alarms会看到所有站点当前的告警信息。

Alarm Viewer右上角已用颜色区分不同等级的告警及数目：1个Critical告警2个Major告警1个Minor告警0个Warning告警0个Indeterminate告警427个Cleared告警（表示已经清除的告警）2.导出实时告警如果需要统计Alarm成表格，可以采取以下方法。

下图是所有告警先把已经Clear的Alarm屏蔽（点击），会出现如下图只剩当前活动的告警：【注意】当前Cleared告警已经设置为系统自动确认，因此不会再出现在该界面。

选中上图中所有告警，然后如下图右键选择Save Alarm，保存成文件：出现如下界面，把需要保存的Alarm文件名字填写好，点击OK，alarm_20130122.log就保存在当前用户目录路径下边，我们可以通过FTP到此路径下载文件。

下载完alarm_20130122.log，打开后可以全选复制到Excel进行分列等整理，就能得到当前的告警表格。

爱立信ENM网管使用指南ENM（Ericsson Network Manager）即爱立信网络管理系统，是一款用于监控和管理通信网络的软件平台。

本文将为您介绍使用ENM网管的一些基本操作和功能。

一、登录和界面介绍1.打开ENM软件，并输入正确的用户名和密码登录系统。

2.登录后，会出现ENM的主界面，其中包括菜单栏、工具栏和主要显示区域。

3.菜单栏提供了各种操作选项，比如设备管理、告警管理、性能管理等。

4.工具栏提供了一些常用的快捷功能，比如新建、删除、保存等。

5.主要显示区域会显示当前所选功能的详细信息，比如设备列表、告警列表等。

二、设备管理2.设备列表会显示已添加设备的基本信息，可以根据需要进行排序和筛选。

3.点击设备列表中的设备，可以查看该设备的详细信息，包括设备类型、固件版本、连接状态等。

4.可以对设备进行实时监控，包括性能监控、状态监控和端口监控等。

点击相应设备的监控项，可以查看当前性能和状态的详细数据。

三、告警管理1.在告警管理菜单中，可以查看和处理设备发出的告警信息。

系统会自动收集设备的告警数据，并进行分类和归档。

2.告警列表会显示当前未处理的告警信息，按照严重程度和时间进行排序。

可以根据需要进行筛选和。

3.点击告警列表中的告警项，可以查看告警的详细信息，包括告警级别、发生时间、告警描述等。

也可以对告警进行处理，如确认、清除或设置为忽略状态。

四、性能管理1.在性能管理菜单中，可以查看设备的性能数据，并进行历史性能分析。

系统会自动采集设备的性能指标，如带宽利用率、丢包率、时延等。

2.性能列表会显示当前设备的性能指标，可以根据需要进行排序和筛选。

3.点击性能列表中的性能项，可以查看该性能指标的详细数据，并生成相应的图表和报表。

可以根据时间范围和设备进行数据分析和对比。

五、日志管理1.在日志管理菜单中，可以查看系统的操作日志和事件日志。

系统会自动记录用户的操作行为和系统的事件信息。

2.操作日志会显示用户的登录和操作记录，包括操作时间、操作类型和操作结果。
