爱立信LTE无线告警现场处理手册日常故障处理方法(1)---Loss of Tracking➢告警解释：此告警是由于系统或者无线时钟失步导致，可能造成基站退服。
➢可能原因：（1）GPS硬件故障；（2）基站进程吊死；（3）DU硬件故障；TD-LTE采用GPS进行同步。
其硬件以及连接方式如下：➢处理步骤：检查GPS信号接收器上的工作状态灯状态。
（1）灯不亮1.检查GPS信号接收器和连接DU的RJ45网线，如有问题则进行更换。
2.检查DU上的GPS端口是否存在问题，如有问题则更换DU。
（2）绿灯常亮1.检查连接DU的RJ45网线，如有问题进行更换。
2.通知后台重启基站3.更换DU。
（3）绿灯闪1.按照上面GPS硬件连接图按照从DU到GPS天线的顺序检查各个接口是否有虚接、各线缆是否有破损、各个单元硬件是否存在问题，如有问题则进行重接或者更换。
2.通知后台重启基站3.更换DU。
(2)---Network Synch Time from GPS Missing➢告警解释：此告警是由于GPS信号丢失导致，可能导致基站退服。
➢可能原因：（1）GPS硬件故障；（2）基站进程吊死；（3）DU硬件故障；➢处理步骤：请参考“Loss of Tracking”告警的处理步骤。
(3)---System Clock Quality Degradation➢告警解释：此告警表示系统或者无线时钟进入了“free-running”模式，不能满足系统正常工作的需求。
该告警为伴生告警，其提示作用。
能够触发该告警的子告警为：●Network Synch Time from GPS Missing●Loss of Tracking●TU Synch Reference Loss of Signal➢可能原因：由于该告警为伴生告警，可能原因请参见其伴生的子告警。
➢处理步骤：由于该告警为伴生告警，处理步骤请参见其伴生的子告警。
(4)---Remote IP Address Unreachable➢告警解释：此告警表示远端IP地址不可达，多为到核心网的IP地址不可用。
以上操作时间要求为在未出现影响业务的故障条件下，一旦出现影响业务的故障，应立即解决故障，尽快恢复业务！一、AP类问题1、MIRRORED DISKS NOT REDUNDANT时间要求：对于HLR，MSC的AP2,应该在晚间22点后，使用指令进行修复；对于BSC和MSC的AP1可在白天进行修复。
注意事项：如果指令修复不成功，则需要在晚间23点后进行下电处理，下电不成功则应申请备件，更换NODE。
2、AP NOT REDUNDANT时间要求：立即处理注意事项：当出现此类告警时，常用的方法是登陆到NODE DOWN的一侧，使用指令net start clussvc，将CLUSTER服务重启，如问题仍未解决，应立即与网管中心技术支援室联系。
3、AP/SP备份时间要求：晚间21点后注意事项：由于黑龙江爱立信的APG网元现在基本都为WINDOWS2003系统（除DAQHLR01外），系统版本都已升级到AGM017或AGM018，已解决了不清空D盘做出来的备份恢复后会导致系统无法启动的问题。
因此所有的APG40设备进行AP备份均不需要执行清空D盘操作，直接使用指令“burbackup -o”进行备份即可。
另外，在备份前，应先检查M盘剩余空间是否足够，如剩余空间不足，则要先删除以前的备份文件，再进行备份。
在进行SP备份时，存在由于磁带机故障，需要进行SP倒边的情况，在进行倒边操作时，需要检查另一侧的SP工作状态是否正常。
4、APG网元磁盘空间不足时间要求：白天即可注意事项：由于C盘为APG网元的系统盘，在处理此类告警时，一定要注意操作指令的准确性，我省多次出现因为“RD”指令导致误删C盘的严重故障，请一定慎用该指令。
导致APG故障。
建议删除文件时，可采用远程桌面的方式登陆网元，对相应的磁盘进行操作。
5、APG网元内存不足时间要求：对于HLR，MSC的AP2执行PRCBOOT应该在晚间23点后；对于BSC，MSC的AP1执行PRCBOOT应该在晚间21点后。

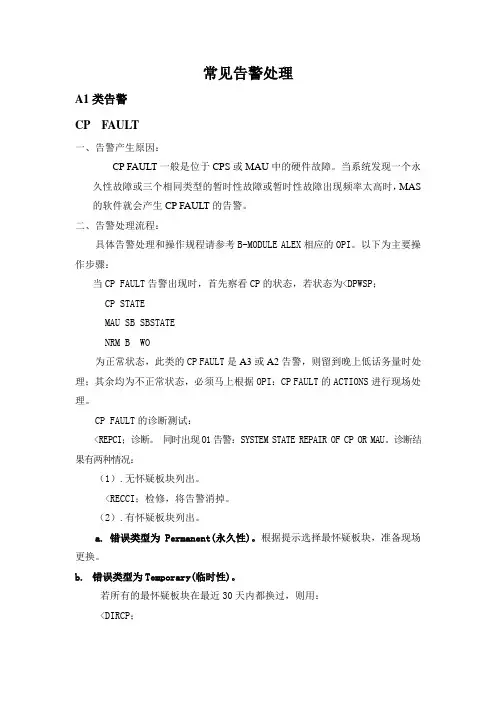

常见告警处理A1类告警CP FAULT一、告警产生原因：CP FAULT一般是位于CPS或MAU中的硬件故障。
当系统发现一个永久性故障或三个相同类型的暂时性故障或暂时性故障出现频率太高时，MAS 的软件就会产生CP FAULT的告警。
二、告警处理流程：具体告警处理和操作规程请参考B-MODULE ALEX相应的OPI。
以下为主要操作步骤：当CP FAULT告警出现时，首先察看CP的状态，若状态为<DPWSP；CP STATEMAU SB SBSTATENRM B WO为正常状态，此类的CP FAULT是A3或A2告警，则留到晚上低话务量时处理；其余均为不正常状态，必须马上根据OPI：CP FAULT的ACTIONS进行现场处理。
CP FAULT的诊断测试：<REPCI；诊断。
同时出现O1告警：SYSTEM STATE REPAIR OF CP OR MAU。
诊断结果有两种情况：（1）.无怀疑板块列出。
<RECCI；检修，将告警消掉。
（2）.有怀疑板块列出。
a. 错误类型为Permanent(永久性)。
根据提示选择最怀疑板块，准备现场更换。
b. 错误类型为Temporary(临时性)。
若所有的最怀疑板块在最近30天内都换过，则用：<DIRCP；<DIECP:INF=PAR;<DIRRP；收好报告，留待爱立信专家分析。
<REPCE；将诊断进程结束。
若尚有板块可以更换，则参照错误类型为Permanent进行。
在进行现场操作时，故障管理人员对CP的结构、性能和应急措施因相当的清楚, 以避免因操作不当,造成直接的经济损失。
在修理过程种，故障管理人员要仔细确认REPCI的诊断结果, MAG和PCB的准确名称和位置, 若选错MAG和PCB,不但RECCI不能修过, 且会引起A1的CP FAULT和一侧CP的单边。
<REMCI：MAG= ，PCB= ；此刻系统将所需换的板子隔离出来，我们根据提示，按顺序关电，换板，再开电。

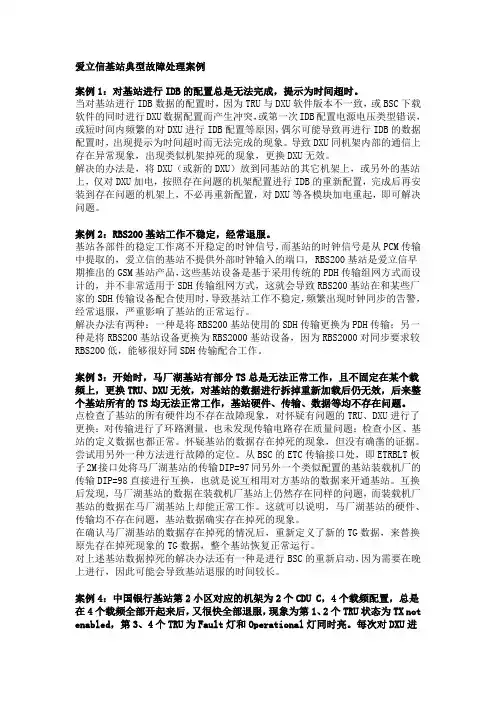

爱立信基站典型故障处理案例案例1：对基站进行IDB的配置总是无法完成，提示为时间超时。
当对基站进行IDB数据的配置时，因为TRU与DXU软件版本不一致，或BSC下载软件的同时进行DXU数据配置而产生冲突，或第一次IDB配置电源电压类型错误，或短时间内频繁的对DXU进行IDB配置等原因，偶尔可能导致再进行IDB的数据配置时，出现提示为时间超时而无法完成的现象。
导致DXU同机架内部的通信上存在异常现象，出现类似机架掉死的现象，更换DXU无效。
解决的办法是，将DXU（或新的DXU）放到同基站的其它机架上，或另外的基站上，仅对DXU加电，按照存在问题的机架配置进行IDB的重新配置，完成后再安装到存在问题的机架上，不必再重新配置，对DXU等各模块加电重起，即可解决问题。
案例2：RBS200基站工作不稳定，经常退服。
基站各部件的稳定工作离不开稳定的时钟信号，而基站的时钟信号是从PCM传输中提取的，爱立信的基站不提供外部时钟输入的端口, RBS200基站是爱立信早期推出的GSM基站产品，这些基站设备是基于采用传统的PDH传输组网方式而设计的，并不非常适用于SDH传输组网方式，这就会导致RBS200基站在和某些厂家的SDH传输设备配合使用时，导致基站工作不稳定，频繁出现时钟同步的告警，经常退服，严重影响了基站的正常运行。
解决办法有两种：一种是将RBS200基站使用的SDH传输更换为PDH传输；另一种是将RBS200基站设备更换为RBS2000基站设备，因为RBS2000对同步要求较RBS200低，能够很好同SDH传输配合工作。
案例3：开始时，马厂湖基站有部分TS总是无法正常工作，且不固定在某个载频上，更换TRU、DXU无效，对基站的数据进行拆掉重新加载后仍无效，后来整个基站所有的TS均无法正常工作，基站硬件、传输、数据等均不存在问题。
点检查了基站的所有硬件均不存在故障现象，对怀疑有问题的TRU、DXU进行了更换；对传输进行了环路测量，也未发现传输电路存在质量问题；检查小区、基站的定义数据也都正常。

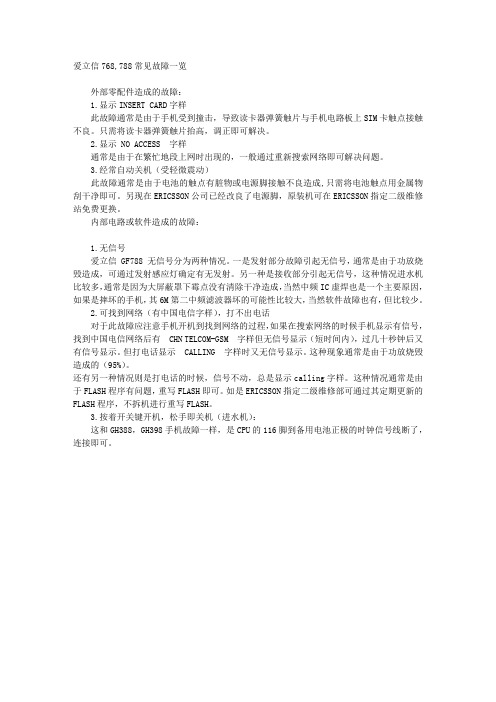

爱立信768,788常见故障一览外部零配件造成的故障：1.显示INSERT CARD字样此故障通常是由于手机受到撞击，导致读卡器弹簧触片与手机电路板上SIM卡触点接触不良。
只需将读卡器弹簧触片抬高，调正即可解决。
2.显示 NO ACCESS 字样通常是由于在繁忙地段上网时出现的，一般通过重新搜索网络即可解决问题。
3.经常自动关机（受轻微震动）此故障通常是由于电池的触点有脏物或电源脚接触不良造成,只需将电池触点用金属物刮干净即可。
另现在ERICSSON公司已经改良了电源脚，原装机可在ERICSSON指定二级维修站免费更换。
内部电路或软件造成的故障：1.无信号爱立信 GF788 无信号分为两种情况。
一是发射部分故障引起无信号，通常是由于功放烧毁造成，可通过发射感应灯确定有无发射。
另一种是接收部分引起无信号，这种情况进水机比较多，通常是因为大屏蔽罩下霉点没有清除干净造成，当然中频IC虚焊也是一个主要原因，如果是摔坏的手机，其6M第二中频滤波器坏的可能性比较大，当然软件故障也有，但比较少。
2.可找到网络（有中国电信字样），打不出电话对于此故障应注意手机开机到找到网络的过程，如果在搜索网络的时候手机显示有信号，找到中国电信网络后有CHN TELCOM-GSM 字样但无信号显示（短时间内），过几十秒钟后又有信号显示。
但打电话显示CALLING 字样时又无信号显示。
这种现象通常是由于功放烧毁造成的（95%）。
还有另一种情况则是打电话的时候，信号不动，总是显示calling字样。
这种情况通常是由于FLASH程序有问题，重写FLASH即可。
如是ERICSSON指定二级维修部可通过其定期更新的FLASH程序，不拆机进行重写FLASH。
3.按着开关键开机，松手即关机（进水机）：这和GH388，GH398手机故障一样，是CPU的116脚到备用电池正极的时钟信号线断了，连接即可。
移动通信基站设备常见故障处理案例第一章爱立信基站主设备常见故障一、载频盘故障（一）故障现象：fault灯亮；fault灯亮，operation灯亮；operation灯亮，TX not 灯常亮等载频盘指示灯图1（二）故障定位：载频盘故障（三）故障所用仪器仪表：笔记本电脑（四）处理步骤：1、检查所坏的载频盘的位置，确认位置无误。
2、通知机房将故障载频盘闭掉等待机房闭掉故障载频后，戴上静电手镯，把故障载频的状态切换到本地。
3、掉电后将故障载频卸下换上备件载频加电。
4、待自检完毕后，将载频状态切换至远端，通知机房激活载频。
二、PSU故障（一）、故障现象：PSU fault灯亮PSU指示灯图2(二)、故障定位：检查是PSU故障还是PSU光纤环路故障，或ECU故障，确定故障为PSU故障后进行更换PSU。
（三）、所用仪器仪表：笔记本电脑（四）、处理步骤：1、连接笔记本电脑与主设备，打开OMT管理软件读取主设备数据库2、用OMT软件找出故障PSU进行更换。
3、进行更换PSU的时候我们要遵守的原则是：断PSU电源的时候要先直流后交流，接PSU电源的时候要先交流后直流。
4、遵守更换PSU的原则，将故障PSU拆下，换上备件PSU，观察故障告警是否消除。

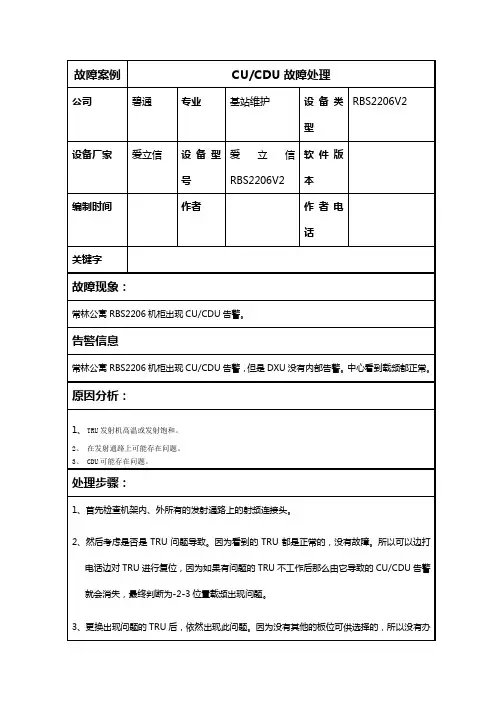

三、CDU A 、C、C+故障（一）、故障现象：CDU fault灯亮（二）、故障定位：CDU A 、C、C+故障（三）、所用仪器仪表：笔记本电脑（四）、处理步骤：1、连接笔记本电脑与主设备，打开OMT管理软件读取主设备数据库2、用OMT软件确定是否CDU故障3、若不是CDU故障用OMT软件重新进行故障定位，找出故障点；若是CDU故障，进行更换故障CDU4、更换前要通知机房将故障单元所在小区闭掉。
更换的时候首先将故障CDU断电，然后用专用工具T10将CDU拆下，将备件CDU装上后，确认连线无误后将CDU 加电，观察基站告警是否消除。
5、待CDU、TRU状态正常后通知机房将基站激活，观察设备是否运行正常，正常后清洁卫生离开现场。

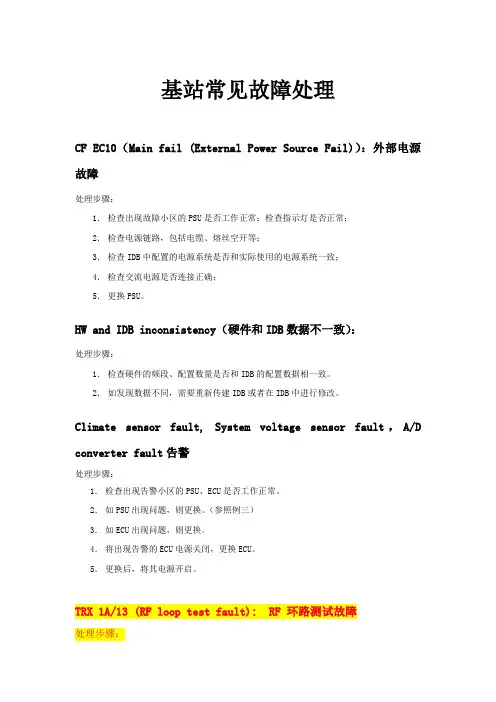

基站常见故障处理CF EC10（Main fail (External Power Source Fail)）：外部电源故障处理步骤：1．检查出现故障小区的PSU是否工作正常：检查指示灯是否正常；2．检查电源链路，包括电缆、熔丝空开等；3．检查IDB中配置的电源系统是否和实际使用的电源系统一致；4．检查交流电源是否连接正确；5．更换PSU。
HW and IDB inconsistency（硬件和IDB数据不一致）：处理步骤：1．检查硬件的频段、配置数量是否和IDB的配置数据相一致。
2．如发现数据不同，需要重新传建IDB或者在IDB中进行修改。
Climate sensor fault, System voltage sensor fault，A/D converter fault告警处理步骤：1．检查出现告警小区的PSU、ECU是否工作正常。
2．如PSU出现问题，则更换。
（参照例三）3．如ECU出现问题，则更换。
4．将出现告警的ECU电源关闭，更换ECU。
5．更换后，将其电源开启。
TRX 1A/13 (RF loop test fault): RF 环路测试故障处理步骤：1，检查TX电缆与TRU是否正确连接。
2，对TRU进行复位或者断电后重新加电，看是否能够恢复。
3，讲该载频进行退出/进入服务的操作，或者将该载频对应的TG退服后重新进入，看是否可以恢复。
4，若经过上述操作后，故障仍然存在，或者以后再次出现，建议更换该TRU。
TRX 1A/21 (Internal configuration failed): 内部配置失败处理步骤：1,检查CDU电源是否正常。
2,检查IDB中CDU配置是否正确。
3,检查TRU是否安装正确，与Y-link线连接是否正确。
4,检查IDB中TRU配置是否正确。
5,检查CDU-BUS线包括背板连线。
6,将CDU进行断电/加电操作。
7,重启DXU，CDU，TRU。
8,更换TRU。
（流程管理）爱立信常见交换机故障处理流程常见爱立信交换机故障处理流程TT计费停1）〈CHODP：FN=TT；连续看几次，如果指针不变，则确认TT计费停2）〈CHOFP：FN=TT；看那些计费子文件是CLOSE，那些计费子文件是OPEN3）〈CHOFI：FN=TT，FILEID= ；打开另一个状态为CLOSE的计费子文件CHOFP:FILE=TTFILE03;4）〈CHODP：FN=TT；连续看几次，如果指针变，TT计费恢复正常；如果指针仍然不变，则重复3）、4）直到TT计费恢复正常；如果把所有的计费子文件都打开，指针仍然不变，则马上通知交换室。
（计费恢复正常后，除了能够正常计费子文件外，其他的计费子文件都要关闭，如果更改了计费子文件要通知立信计费中心）2．CP FAULT〈REPCI；测试出错部件。
〈REMCI：MAG= ，PCB= ；根据REPCI指令结果把最大怀疑坏的对应值填入。
〈RECCI；测试并复位。
如果CP FAULT不能消除，则报交换室。
3．RP（EM）FAULT〈REPRI：RP= ，（EM= ）；〈REMRI：RP= ，（EM= ），PCB= ；根据REPRI指令结果把最大怀疑坏的对应值填入。
〈RECRI :rp=；如果RP FAULT不能消除，则报交换室。
4．EMRP FAULT〈REPEI：EMG= ，EMRP= ；〈REMEI：EMG= ，MAG= ，PCB= ；〈RECEI：EMG= ，PCB= ；如果不能恢复，还可以进行如下操作：〈EXEDP：EMG= ，EM= ；〈BLODI：DEV= ；〈BLEEI：EMG= ，EM= ；〈BLEEE：EMG= ，EM= ；〈BLODE：DEV= ；如果EMRP FAULT不能消除，则报交换室。
5．TSM FAULT〈GSSTP；检查TSM的状态。
〈GSDSP；清除干扰源。
〈GSBLI：TSM= ；闭TSM。
〈GSTEI：TSM= ；测TSM。
基站常见故障处理CF EC10（Main fail (External Power Source Fail)）：外部电源故障处理步骤：1．检查出现故障小区的PSU是否工作正常：检查指示灯是否正常；2．检查电源链路，包括电缆、熔丝空开等；3．检查IDB中配置的电源系统是否和实际使用的电源系统一致；4．检查交流电源是否连接正确；5．更换PSU。
HW and IDB inconsistency（硬件和IDB数据不一致）：处理步骤：1．检查硬件的频段、配置数量是否和IDB的配置数据相一致。
2．如发现数据不同，需要重新传建IDB或者在IDB中进行修改。
Climate sensor fault, System voltage sensor fault，A/D converter fault告警处理步骤：1．检查出现告警小区的PSU、ECU是否工作正常。
2．如PSU出现问题，则更换。
（参照例三）3．如ECU出现问题，则更换。
4．将出现告警的ECU电源关闭，更换ECU。
5．更换后，将其电源开启。
TRX 1A/13 (RF loop test fault): RF 环路测试故障处理步骤：1，检查TX电缆与TRU是否正确连接。
2，对TRU进行复位或者断电后重新加电，看是否能够恢复。
3，讲该载频进行退出/进入服务的操作，或者将该载频对应的TG退服后重新进入，看是否可以恢复。
4，若经过上述操作后，故障仍然存在，或者以后再次出现，建议更换该TRU。
TRX 1A/21 (Internal configuration failed): 内部配置失败处理步骤：1,检查CDU电源是否正常。
2,检查IDB中CDU配置是否正确。
3,检查TRU是否安装正确，与Y-link线连接是否正确。
4,检查IDB中TRU配置是否正确。
5,检查CDU-BUS线包括背板连线。
6,将CDU进行断电/加电操作。
7,重启DXU，CDU，TRU。
8,更换TRU。
