《机械设计基础》课程设计任务书

《机械设计基础》课程设计任务书一、课程设计的目的《机械设计基础》课程设计是机械类专业学生在学完《机械设计基础》课程后进行的一个重要的实践教学环节。

其目的在于：1、进一步巩固和加深学生所学的理论知识，通过实际设计，使学生初步掌握机械设计的一般方法和步骤，培养学生的工程设计能力和创新思维能力。

2、培养学生运用所学知识解决实际问题的能力，提高学生的综合分析能力和动手能力。

3、使学生熟悉和掌握运用有关设计资料（如标准、规范、手册、图册等）进行设计计算和绘图的方法，提高学生的查阅资料和使用工具的能力。

4、通过课程设计，培养学生严谨的科学态度和认真负责的工作作风。

二、课程设计的任务设计一个简单的机械传动装置，如带传动、链传动、齿轮传动、蜗杆传动等的组合，或者其他简单的机械结构。

具体的设计任务如下：1、设计题目根据给定的设计参数和工作条件，确定传动装置的类型和结构形式，并进行总体方案设计。

2、设计内容（1）传动装置的总体设计根据给定的工作条件和要求，确定传动装置的总体布局，选择合适的传动比，计算各轴的转速、功率和转矩。

（2）传动零件的设计计算根据总体设计方案，对主要传动零件（如带轮、齿轮、链轮、蜗杆蜗轮等）进行设计计算，确定其主要结构参数和尺寸。

（3）轴的设计计算根据各轴所传递的转矩和转速，对轴进行结构设计和强度计算，确定轴的直径、长度、键的尺寸等。

（4）轴承的选择和计算根据轴的受力情况，选择合适的轴承类型和型号，并进行寿命计算。

（5）连接件的选择和计算选择合适的联轴器、键等连接件，并进行强度计算。

（6）箱体及附件的设计设计箱体的结构和尺寸，选择合适的润滑和密封方式，确定附件（如观察孔、通气孔、放油孔等）的位置和尺寸。

3、设计要求（1）设计计算说明书一份设计计算说明书应包括设计任务、设计方案的选择和确定、主要零件的设计计算过程、设计结果的分析和讨论等内容。

说明书应书写工整、条理清晰、计算准确、图文并茂。

（2）装配图一张（A1 或 A0 图纸）装配图应能正确表达传动装置的工作原理、各零件的装配关系和结构形状，标注必要的尺寸、配合、公差和技术要求等。

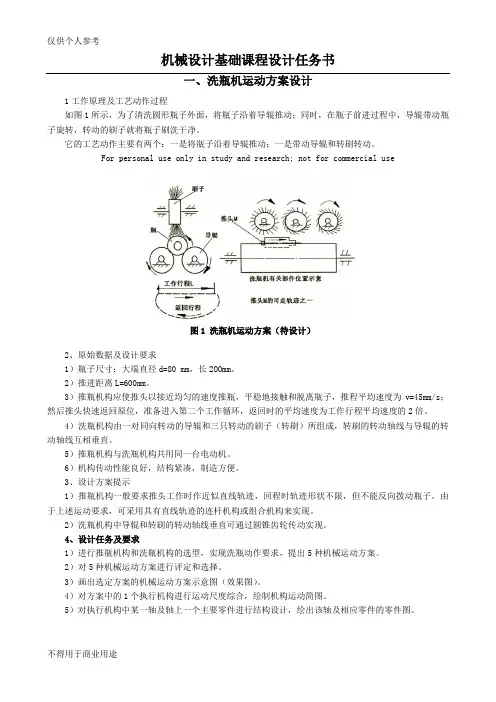

机械设计基础课程设计任务书一、洗瓶机运动方案设计1工作原理及工艺动作过程如图1所示，为了清洗圆形瓶子外面，将瓶子沿着导辊推动；同时，在瓶子前进过程中，导辊带动瓶子旋转，转动的刷子就将瓶子刷洗干净。

它的工艺动作主要有两个：一是将瓶子沿着导辊推动；一是带动导辊和转刷转动。

For personal use only in study and research; not for commercial use图1 洗瓶机运动方案（待设计）2、原始数据及设计要求1）瓶子尺寸：大端直径d=80 mm，长2OOmm。

2）推进距离L=600mm。

3）推瓶机构应使推头以接近均匀的速度推瓶，平稳地接触和脱离瓶子，推程平均速度为v=45mm/s；然后推头快速返回原位，准备进入第二个工作循环，返回时的平均速度为工作行程平均速度的2倍。

4）洗瓶机构由一对同向转动的导辊和三只转动的刷子（转刷）所组成，转刷的转动轴线与导辊的转动轴线互相垂直。

5）推瓶机构与洗瓶机构共用同一台电动机。

6）机构传动性能良好，结构紧凑，制造方便。

3、设计方案提示1）推瓶机构一般要求推头工作时作近似直线轨迹，回程时轨迹形状不限，但不能反向拨动瓶子。

由于上述运动要求，可采用具有直线轨迹的连杆机构或组合机构来实现。

2）洗瓶机构中导辊和转刷的转动轴线垂直可通过圆锥齿轮传动实现。

4、设计任务及要求1）进行推瓶机构和洗瓶机构的选型，实现洗瓶动作要求，提出5种机械运动方案。

2）对5种机械运动方案进行评定和选择。

3）画出选定方案的机械运动方案示意图（效果图）。

4）对方案中的1个执行机构进行运动尺度综合，绘制机构运动简图。

5）对执行机构中某一轴及轴上一个主要零件进行结构设计，绘出该轴及相应零件的零件图。

6）完成图纸4张：机械运动方案效果图1张（2号图纸，用计算机绘图），机构尺度综合图1张（3号图纸，用手工绘图），轴和轴上主要零件的零件图各1张（3号图纸，1张用计算机绘图，1张用手工绘图）。

设计题目：带传动、齿轮传动参数设计及轴结构设计一、传动方案：二、已知参数：F=2500 N, V=1.8 m/s, D=300 mm,工作条件：一般用途，载荷平稳，满载起动，起动载荷为1.25 F，单向转动，两班制，工作期限10年。

三、设计要求：1、选择电动机，联轴器；带及齿轮传动参数设计；轴Ⅰ结构设计；轴Ⅰ上键及轴承的选择、校核计算。

2、绘制大带轮及轴Ⅰ零件图各一张。

设计题目：带传动、齿轮传动参数设计及轴结构设计一、传动方案：二、已知参数：F=2000 N, V=1.5 m/s, D=320 mm,工作条件：一般用途，载荷平稳，满载起动，起动载荷为1.25 F，单向转动，两班制，工作期限10年。

三、设计要求：1、选择电动机，联轴器；带及齿轮传动参数设计；轴Ⅰ结构设计；轴Ⅰ上键及轴承的选择、校核计算。

2、绘制大带轮及轴Ⅰ零件图各一张。

设计题目：带传动、齿轮传动参数设计及轴结构设计一、传动方案：二、已知参数：F=2000 N, V=1.2 m/s, D=350 mm,工作条件：一般用途，载荷平稳，满载起动，起动载荷为1.25 F，单向转动，两班制，工作期限10年。

三、设计要求：1、选择电动机，联轴器；带及齿轮传动参数设计；轴Ⅰ结构设计；轴Ⅰ上键及轴承的选择、校核计算。

2、绘制大带轮及轴Ⅰ零件图各一张。

设计题目：带传动、齿轮传动参数设计及轴结构设计一、传动方案：二、已知参数：F=1800 N, V=1.2 m/s, D=400 mm,工作条件：一般用途，载荷平稳，满载起动，起动载荷为1.25 F，单向转动，两班制，工作期限10年。

三、设计要求：1、选择电动机，联轴器；带及齿轮传动参数设计；轴Ⅰ结构设计；轴Ⅰ上键及轴承的选择、校核计算。

2、绘制大带轮及轴Ⅰ零件图各一张。

设计题目：带传动、齿轮传动参数设计及轴结构设计一、传动方案：二、已知参数：F=2200 N, V=1.4 m/s, D=380 mm,工作条件：一般用途，载荷平稳，满载起动，起动载荷为1.25 F，单向转动，两班制，工作期限10年。

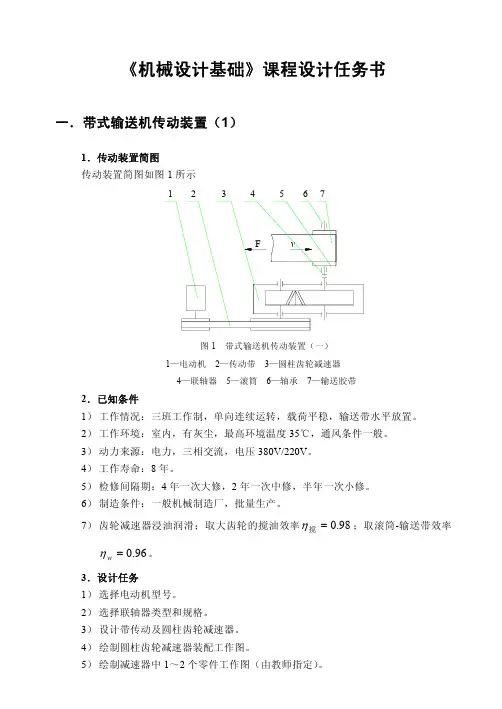

《机械设计基础》课程设计任务书一．带式输送机传动装置（1）1．传动装置简图 传动装置简图如图1所示图1 带式输送机传动装置（一）1—电动机 2—传动带 3—圆柱齿轮减速器 4—联轴器 5—滚筒 6—轴承 7—输送胶带2．已知条件1） 工作情况：三班工作制，单向连续运转，载荷平稳，输送带水平放置。

2） 工作环境：室内，有灰尘，最高环境温度35℃，通风条件一般。

3） 动力来源：电力，三相交流，电压380V/220V 。

4） 工作寿命：8年。

5） 检修间隔期：4年一次大修，2年一次中修，半年一次小修。

6） 制造条件：一般机械制造厂，批量生产。

7） 齿轮减速器浸油润滑；取大齿轮的搅油效率98.0=搅η；取滚筒-输送带效率96.0=w η。

3．设计任务1） 选择电动机型号。

2） 选择联轴器类型和规格。

3） 设计带传动及圆柱齿轮减速器。

4） 绘制圆柱齿轮减速器装配工作图。

5） 绘制减速器中1～2个零件工作图（由教师指定）。

6） 编写设计计算说明书。

4．技术参数注：输送带速度允许误差±5%二．带式输送机传动装置（2）1．传动装置简图传动装置简图如图2所示图2 带式输送机传动装置（二）1—电动机 2—联轴器 3—圆柱齿轮减速器 4—链传动 5—滚筒 6—轴承 7—输送胶带2．已知条件1）工作情况：三班工作制，单向连续运转，载荷平稳，输送带水平放置。

2）工作环境：室内，有灰尘，最高环境温度35℃，通风条件一般。

3）动力来源：电力，三相交流，电压380V/220V 。

4）工作寿命：8年。

5）检修间隔期：4年一次大修，2年一次中修，半年一次小修。

6）制造条件：一般机械制造厂，批量生产。

7）齿轮减速器浸油润滑；取大齿轮的搅油效率98.0=搅η；取滚筒-输送带效率96.0=w η。

3．设计任务1）选择电动机型号。

2）选择联轴器类型和规格。

3）设计链传动及圆柱齿轮减速器。

4）绘制圆柱齿轮减速器装配工作图。
