一、实验名称：电致发光实验二、实验目的：1. 了解电致发光的基本原理和现象；2. 掌握电致发光器件的结构和性能；3. 通过实验验证电致发光的基本特性；4. 培养实验操作能力和数据分析能力。
三、实验原理：电致发光（Electro-Luminescence，EL）是指当电流通过某些物质时，物质会发出可见光的现象。
根据发光机理的不同，电致发光可以分为以下几种类型：1. 发光二极管（LED）：通过电子与空穴复合产生光子；2. 场致发光（EL）：在电场作用下，材料中的电子与空穴分离，产生光子；3. 热致发光：由于温度升高，材料中的电子与空穴复合产生光子。
本实验主要研究LED的电致发光特性。
四、实验器材：1. LED发光二极管（红色、绿色、蓝色各一只）2. 电流表（量程0～0.3A）3. 电压表（量程0～15V）4. 滑动变阻器（最大阻值20Ω）5. 电源（最大输出电压5.6V）6. 开关7. 导线若干五、实验步骤：1. 根据实验原理图连接电路，确保电流表、电压表、滑动变阻器、LED和电源正确连接；2. 打开电源，调节滑动变阻器，使电压表读数为3V；3. 观察LED的发光情况，记录电流表和电压表的读数；4. 逐渐增大电压，观察LED的发光情况，记录电流表和电压表的读数；5. 当LED的亮度达到最大时，记录此时的电压和电流；6. 改变LED的正负极，重复步骤3～5；7. 将红色、绿色、蓝色LED分别接入电路，重复步骤3～6；8. 整理实验器材。
六、实验数据：实验次数 | 电压（V） | 电流（A） | LED颜色------- | -------- | -------- | --------1 | 3 | 0.1 | 红色2 | 4 | 0.15 | 红色3 | 5 | 0.2 | 红色4 | 3 | 0.1 | 绿色5 | 4 | 0.15 | 绿色6 | 5 | 0.2 | 绿色7 | 3 | 0.1 | 蓝色8 | 4 | 0.15 | 蓝色9 | 5 | 0.2 | 蓝色七、实验结果分析：1. 从实验数据可以看出，LED的发光强度随着电压的增加而增加，且不同颜色的LED发光强度随电压变化的趋势基本一致；2. 当电压达到一定值时，LED的亮度达到最大，此时电流也达到最大；3. 改变LED的正负极，发光强度和电流基本不变，说明LED的发光特性与极性无关；4. 不同颜色的LED发光强度随电压变化的趋势基本一致，但最大发光强度不同，说明不同颜色的LED发光效率不同。
电致发光要点
电致发光（Electroluminescent，简称EL）是一种将电能直接转换为光能的物理现象。
它通过在两电极间施加电压产生电场，激发电子与空穴复合，导致电子在能级间跃迁、变化、复合，从而发出光。
这种现象不同于热发光、化学发光、声致发光等其他发光方式，具有独特的特点和应用。
电致发光材料通常包含发光中心和基质。
发光中心是电子和空穴复合的场所，而基质则负责传输电子和空穴。
在电场作用下，电子从阴极注入并迁移到发光中心，同时空穴从阳极注入并迁移到发光中心。
当电子和空穴在发光中心复合时，释放出能量并以光的形式发出。
电致发光器件通常由多层结构组成，包括电极、绝缘层、发光层和透明电极等。
其中，发光层是电致发光的核心部分，通常采用具有高发光效率的荧光粉或半导体材料。
当外加电压作用在电极上时，电流通过绝缘层进入发光层，激发出光子并以光的形式发射出来。
电致发光具有许多优点，如高亮度、高效率、长寿命、快速响应等。
因此，它在许多领域都有广泛的应用，如平板显示器、照明、背光等。
在平板显示器方面，电致发光显示器具有高清晰度、低功耗、视角大等优点，是下一代显示技术的有力竞争者。
总之，电致发光是一种将电能直接转换为光能的物理现象，具有独特的特点和应用。
随着科学技术的不断发展，电致发光将会在更多领域发挥重要作用，并推动相关领域的
科技进步。
电致发光原理
电致发光原理，简称EL（Electroluminescence），也称“电光”，是一种物质在通过电流的作用下从其本来处于非发光状态的化学结构中释放出紫外线和可见光的现象。
它是一种特殊的热发光，是电子在某种特殊条件下从低能量态向更高能量态跃迁时释放出光照而产生的现象。
电致发光原理是利用物质中的原子或分子电子系统，在其中加入电场和受到外力的作用，使电子由低能状态转移到高能状态，在转移过程中释放出可见光和紫外线，从而达到发光的效果。
电致发光原理可以分为三个步骤：
1、电子的激发：电子被激发到一个比普通状态更高的能量水平；
2、电子的放射：当电子从激发态跃迁回到基态时，会释放出具有一定波长的光；
3、电子放射所释放出的光被人眼所感知：当释放出的光被人眼所感知时，就可以达到发光的效果。
电致发光原理是一种微弱的光效应，它需要一定的电压来激发电子，才能达到发光的效果，它的发光强度比一般的热发光效应要弱得多，所以需要大量的电子来激发，
以达到发光的效果。
此外，电致发光原理可以在低温下工作，可以避免造成热损耗，保证了发光效率持续高。
电致发光原理已经在很多领域得到了广泛的应用，例如汽车照明、航天科学和科技、医学成像仪器、航空航天技术等。
目前，电致发光原理已经被广泛应用于电子行业，如LED显示屏、LCD电视机、投影仪、电脑显示器、手机屏幕等等。
电致发光原理不仅实现了发光的效果，而且具有良好的环保性能，可以有效的减少污染和节省能源，被认为是一种绿色的发光技术。
电致发光的原理和应用一、电致发光的基本原理电致发光是指通过施加电压或电场，将电能转化为光能的一种现象。
其基本原理是当某些材料在被电压激发后，能够产生电子与空穴的复合，从而释放出光子。
电致发光的原理可以由以下几个方面来解释：1.能级跃迁：当材料中出现能级跃迁时，光子将被激发并发射出来。
这种跃迁可以是由于电子与空穴复合或电子在能带间跃迁引起的。
例如，半导体材料中的电子通过与空穴复合的方式释放出光子。
2.发射激活：某些材料只有在被激活后才能发光。
电场激活和电压激活是电致发光的两种常见激活方式。
在电场激活中，施加电场使得材料中的电子被激发，从而产生发光。
而在电压激活中，施加电压会改变材料的能带结构，使电子跃迁释放出光子。
3.能量转换：电场或电压施加在特定材料上，将电能转化为光能。
这种能量转换过程可以通过电子行为、能带结构变化及电子与空穴复合来解释。
二、电致发光的应用电致发光技术广泛应用于各个领域，以下是一些常见的应用：1. 电子显示器电致发光技术是现代平面显示器的关键技术之一。
例如，液晶显示器背光模块中使用的LED背光源，以及有机发光二极管（OLED）显示屏都是基于电致发光原理。
这些显示器具有高亮度、广色域和低功耗等特点，被广泛应用于电视、手机、电脑等消费电子产品。
2. 照明LED照明是电致发光技术的重要应用之一。
由于LED具有高效率、长寿命和低功耗等特点，被广泛应用于室内外照明。
LED灯泡、灯管、路灯等产品在照明领域有着广泛应用，并逐渐取代传统的白炽灯和荧光灯。
3. 汽车照明电致发光技术在汽车照明领域也有广泛应用。
例如，LED大灯在汽车前照灯和尾灯中被广泛采用，其高亮度和耐用性使得驾驶者在夜间或恶劣天气条件下获得更好的视觉效果。
此外，车内阅读灯、仪表盘背光灯等也都基于电致发光技术。
4. 光电器件电致发光技术在光电器件中应用广泛。
例如，激光二极管（LD）和近红外二极管（NIR）等器件在通信、医疗、工业和科学研究等领域发挥着重要作用。
电致发光的原理电致发光（Electroluminescence，简称EL）是一种利用电场作用下物质发光的现象，它是一种重要的发光原理，被广泛应用于LED显示屏、荧光材料等领域。
电致发光的原理是指在外加电场的作用下，物质中的电子和空穴结合发生能级跃迁，从而产生光致发光的现象。
下面将详细介绍电致发光的原理及其应用。
电致发光的原理。
电致发光的原理主要涉及到半导体材料和电子结构。
在半导体材料中，当外加电场作用下，电子和空穴会在PN结的区域发生复合，释放出能量，从而产生光致发光的现象。
具体来说，当外加电压加到半导体材料上时，电子和空穴会在PN结的区域发生复合，电子从高能级跃迁到低能级时，释放出能量，这些能量以光的形式发射出来，产生发光的效应。
电致发光的应用。
电致发光技术已经被广泛应用于LED显示屏、荧光材料等领域。
在LED显示屏中，电致发光技术被用于制造LED发光二极管，LED发光二极管是一种半导体发光器件，具有体积小、功耗低、寿命长等优点，被广泛应用于室内外显示屏、汽车车灯等领域。
在荧光材料中，电致发光技术被用于制造荧光粉，荧光粉是一种能够在紫外光的激发下发光的材料，被广泛应用于荧光灯、荧光笔等产品中。
总结。
电致发光是一种利用电场作用下物质发光的现象，它是一种重要的发光原理，被广泛应用于LED显示屏、荧光材料等领域。
电致发光的原理是指在外加电场的作用下，物质中的电子和空穴结合发生能级跃迁，从而产生光致发光的现象。
电致发光技术已经被广泛应用于LED显示屏、荧光材料等领域，为人们的生活带来了诸多便利。
希望本文能够帮助大家更加深入地了解电致发光的原理及其应用。
电致发光的原理及应用1. 电致发光的原理电致发光是一种通过电场或电流激发材料发光的现象。
它利用一种被称为发光二极管（Light-emitting diode，简称LED）的器件实现。
LED是一种能够将电能转换为光能的半导体材料。
1.1 LED结构LED的基本结构由N型半导体和P型半导体相互夹杂而成。
其中N型半导体的掺杂原子主要是五价元素，如磷、砷等；P型半导体的掺杂原子主要是三价元素，如硼、铝等。
在N型半导体和P型半导体的交界处形成PN结。
1.2 PN结的原理当向PN结施加逆向偏置电压时，发生反向击穿，电流通过LED非常小，不产生发光。
而当向PN结施加正向偏置电压时，随着电流通过LED，光子被发射出来，形成发光现象。
1.3 发光原理LED实际上是通过电子和空穴的复合过程释放能量所产生的发光。
当电子从N型半导体跃迁到P型半导体区域时，电子会与空穴发生复合，释放出能量。
这些能量以光子的形式辐射出来，从而产生可见光。
2. 电致发光的应用2.1 家居照明由于LED具有低能耗、长寿命、可调光和无紫外线等特点，使其成为理想的家居照明选项。
在家庭中，LED被广泛应用于普通照明、装饰照明以及灯具设计等方面。
2.1.1 普通照明LED灯泡已经成为替代传统白炽灯和荧光灯的最佳选择。
LED灯泡具有较高的能效，节省能源的同时也减少了碳排放。
2.1.2 装饰照明由于LED可以发出各种颜色的光，使其非常适合在家庭中进行装饰照明。
它可以通过改变颜色和亮度来营造不同的氛围，满足个性化的需求。
2.2 电子产品显示屏LED在电子产品的显示屏方面有广泛的应用。
例如，LED被广泛用于电视屏幕、计算机显示屏和手机屏幕等。
由于LED显示屏具有高亮度、高对比度和快速响应等特点，使其成为理想的显示技术。
2.3 交通信号灯LED交通信号灯是近年来替代传统灯泡的一项重要应用。
LED交通信号灯具有高亮度、快速响应和长寿命等特点，使得交通信号具有更好的可见性和可靠性。

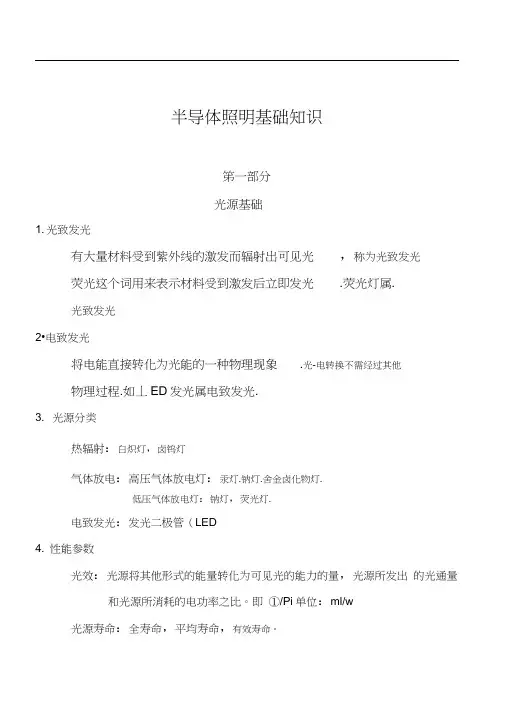

半导体照明基础知识笫一部分光源基础1. 光致发光有大量材料受到紫外线的激发而辐射出可见光，称为光致发光荧光这个词用来表示材料受到激发后立即发光.荧光灯属.光致发光2•电致发光将电能直接转化为光能的一种物理现象.光-电转换不需经过其他物理过程.如丄ED发光属电致发光.3. 光源分类热辐射：白炽灯，卤钨灯气体放电：高压气体放电灯：汞灯.钠灯.舍金卤化物灯.低压气体放电灯：钠灯，荧光灯.电致发光：发光二极管（LED4. 性能参数光效：光源将其他形式的能量转化为可见光的能力的量，光源所发出的光通量和光源所消耗的电功率之比。
即①/Pi单位：ml/w光源寿命：全寿命，平均寿命，有效寿命。
有效寿命是指光源的光通量下降到初始值的70%5. 光通维持率在规定条件下对LED竟明产品进行燃点，在寿命期间内燃点达到一特定时间时所发出的光通量与初始光通量的比值，用百分数表示。
6. 光分布光源的分布分为漫射性和指向性。
笫二部分光度学基础1. 光通量光通量：光源在单位时间内发出的光量称为光源的光通量用①表示。
单位:ml2. 发光强度光源在某一方向的单位立体角中发射的光通量定义为光源在该方向上的发光强度。
（简称光强）用符号：I表示,单位：（cd）表示3. 光照度光照度（简称照度）是表征表面被照明程度的量，是单位表面接受到的光通量用符号:E表示，单位：lx, 例：晴天中午地面照度为了100000 lx4. 亮度光源在某一方向的亮度（L）是光源在该方向上的单位投影面在单位立体角中发射的光通量.笫三部分色度学基础1. CIE标准色度学系统规定RG系统的三色光波长700.0nm（红光R）546.1 nm（绿光G）435.8nm（蓝光B）2. 色温将标准黑体加温，黑体颜色将由：红，橙红，黄，黄白，蓝白依次变化。
光源色温定义为和黑体颜色相近时的黑体温度。
用热力学温度K表示。
色温用CT 表示，单位:K当光源发出的光的颜色与黑体在某一温度下辐射的颜色相同时，黑体的温度称为该光源的颜色温度，简称：色温3. 相关色温光源发出的光的颜色和各种温度下的黑体辐射的颜色都不完全相同，通常选用与其光颜色最为接近的黑体的温度为该光源的相关色温，用CC■表示单位:K 4. 显色指数光源对物体颜色的还原能力用显色指数表示。
