三、低压电器及配线知识
断路器：是指能够关合、承载和开断正常回路条件下的电流并能关合、在规定 的时间内承载和开断异常回路条件下的电流的开关装置。
当它发生严重的过载或者短路及欠压等故障时能自动切断电路。断 路器的开断容量可以在制造过程中做的很高。主要是依靠加电流互感器配合二次设 备来保护。可具有短路保护、过载保护、漏电保护等功能。

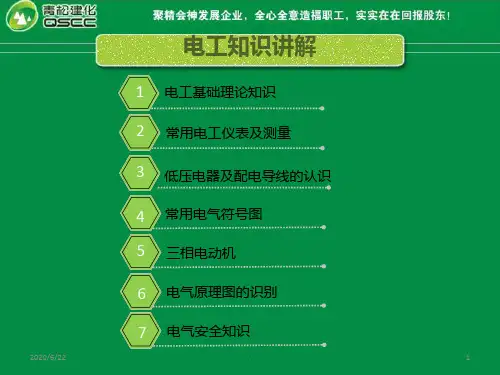

电工知识讲解
1 电工基础理论知识
2 常用电工仪表及测量
3 低压电器及配电导线的认识
4 常用电气符号图 5 三相电动机
6 电气原理图的识别
7 电气安全知识
2020/6/22
.
1
一、电工基础知识
1.1电路
• 电路的定义: 就是电流通过的途径 • 电路的组成: 电路由电源、负载、导线、开关组成 • 内电路: 负载、导线、开关 • 外电路: 电源内部的一段电路 • 负载: 所有电器 • 电源: 能将其它形式的能量转换成电能的设备
3、兆欧表的使用
兆欧表上有三个接线柱, ‘浅’接线柱 ‘L’在测量时与被测物和大地绝缘的导体部 分相接; ‘地’接线柱与被测物外壳或其它部分相接;第三接线柱 ‘保护(G)’或者兆欧表应接电气设备的电压等级选用,不要使用测量范围过多地起出被测绝缘的数 值,以保证读数准确.特别注意,不要用输出电压太高的兆欧表测低压电气设备,否则就有 把设备绝缘击穿的危险.
B:低压控制电器包括控制继电器、接触器、起动器、控制器、调压器、主令电器、变 阻器和电磁铁，主要用于电力传流中，要求寿命长、体积小、重量轻和工作可靠。
•刀开关又称闸刀开关或隔离开关
它是手控电器中最简单而使用又较广泛的一种低压电器。 作用：用于设备配电中隔离电源，也可用于不频繁的接通与 分断额定电流以下负载。 特性：不能切断故障电流，无灭弧能力，只能在没有负荷电 流的情况下分、合电路。
