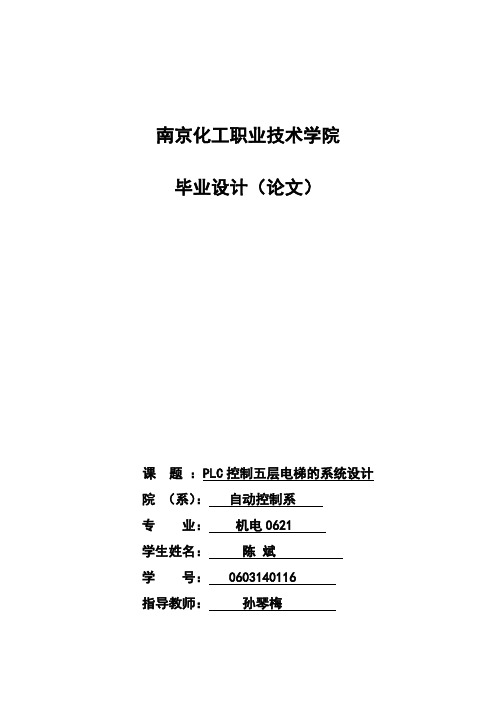

南京化工职业技术学院毕业设计（论文）课题：PLC控制五层电梯的系统设计院（系）：自动控制系专业：机电0621学生姓名：陈斌学号： 0603140116指导教师：孙琴梅随着微电子技术和计算机技术的迅速发展，PLC（即可编程控制器）在工业控制领域内得到十分广泛地应用。
PLC是一种基于数字计算机技术、专为在工业环境下应用而设计的电子控制装置，它采用可编程序的存储器，用来存储用户指令，通过数字或模拟的输入/输出，完成一系列逻辑、顺序、定时、记数、运算等确定的功能，来控制各种类型的机电一体化设备和生产过程。
而电梯是随着高层建筑的兴建而发展起来的一种垂直运输工具。
多层厂房和多层仓库需要有货梯；高层住宅需要有住宅梯；百货大楼和宾馆需要有客梯，自动扶梯等。
在现代社会，电梯已像汽车、轮船一样，成为人类不可缺少的交通运输工具。
本文介绍了利用可编程控制器编写的一个五层电梯的控制系统，检验电梯PLC控制系统的运行情况。
实践证明，PLC可遍程控制器和MCGS组态软件结合有利于PLC控制系统的设计、检测，具有良好的应用价值。
关键词可编程控制器；组态控制；五层电梯；电梯控制摘要................................................................................. I 一．前言. (1)1.1课题来源 (1)1.2课题的理论意义和实际意义 (1)1.3控制方案的确定及要求 (2)二．电梯的基本概述 (6)2.1电梯的基本分类 (6)2.2按驱动方式分类 (7)2.3电梯的型号 (8)2.4电梯的工作原理 (9)2.5常用交流调速电梯的特点 (11)三．PLC控制系统与其他控制系统的比较 (13)3.1PLC控制系统与继电器控制系统的比较 (13)3.2PLC控制系统与计算机系统的比较 (13)四．PLC控制五层电梯的设计 (16)4.1电梯控制系统的特性 (16)4.2电梯运行的曲线 (17)4.3I/O分配表 (19)4.4电梯内部的编程 (20)4.5电梯到达楼层后的停止 (22)4.6电梯的开关门程序 (23)4.7电梯外部操作与显示PLC程序 (24)4.8PLC控制五层电梯的总程序 (25)五．小结 (39)六．致谢 (40)七．参考文献 (41)一．前言随着城市建设的不断发展，高层建筑不断增多，电梯作为高层建筑中垂直运行的交通工具已与人们的日常生活密不可分。
PLC五层电梯控制系统原理图概述PLC（可编程逻辑控制器）五层电梯控制系统是一种常见的用于控制电梯运行的自动化系统。
该系统通过PLC控制器和相关传感器、执行器等设备的协作，实现了电梯的安全、高效运行。
本文将介绍PLC五层电梯控制系统的原理图及其各个部分的功能。
电梯控制系统五层结构PLC五层电梯控制系统包括：感知层、搬运层、执行层、计算层和人机交互层。
下面将分别介绍各个层次的功能及其原理图。
感知层感知层是电梯控制系统的最底层，用于感知电梯当前的状态和环境。
该层包括各类传感器，如限位开关、压力传感器、光电传感器等。
这些传感器可以实时感知电梯的位置、运行状态、载重情况等信息，以便进行后续的控制决策。
感知层的原理图如下：感知层┬─── 限位开关├─── 压力传感器├─── 光电传感器└─── ...搬运层搬运层负责将感知层获取到的信息转化为PLC控制器能够识别和处理的信号，并将控制器的输出信号传递给执行层。
搬运层包括信号转换模块和数据传输模块。
信号转换模块将传感器输出的模拟信号转换为数字信号，以便PLC控制器进行处理。
数据传输模块负责将PLC控制器的指令传递给执行层。
搬运层的原理图如下：搬运层┬─── 信号转换模块└─── 数据传输模块执行层执行层是电梯控制系统的核心部分，负责执行PLC控制器下发的指令，控制电梯的运行。
执行层包括电机、电磁铁等执行器。
电机负责控制电梯的升降运动，电磁铁负责控制电梯的门的开关。
执行层的原理图如下：执行层┬─── 电机└─── 电磁铁计算层计算层是电梯控制系统的大脑，负责对感知层获取的信息进行处理，并根据设定的电梯运行策略生成控制指令。
计算层由PLC控制器组成，包括CPU、存储器、输入/输出模块等。
PLC控制器可以根据预设的逻辑、算法等进行判断和计算，以确定电梯的运行方向、停靠楼层等。
计算层的原理图如下：计算层┬─── CPU├─── 存储器└─── 输入/输出模块人机交互层人机交互层是用户和电梯控制系统的接口，负责向用户展示电梯的状态信息，并接收用户的操作指令。
电气控制与可编程控制器课程设计题目：五层电梯班级：姓名：学号：指导教师：设计时间：评语：成绩一、问题描述五层电梯的PLC控制(1)当轿厢停在1F（１楼）或2F，3F，4F，如果5F有呼叫，则轿厢上升到5F。
(2)当轿厢停在2F（2楼）或3F，4F，5F，如果1F有呼叫，则轿厢下降到1F。
(3)当轿厢停在1F（1楼）或2F，3F，4F，5F均有人呼叫，则先到2F，停8s后继续上升，每层均停8s，直到5F。
(4)当轿厢停在5F（5楼），1F，2F，3F，4F均有人呼叫，则先到4F，停8s 后继续下降，每层均停8s，直到1F。
(5)在轿厢运行途中，如果有多个呼叫，则优先相应与当前运行方向相同的就近楼层，对反方向的呼叫进行记忆，待轿厢返回时就近停车。
(6)在各个楼层之间的运行时间应少于10s，否则认为发生故障，应发出报警信号。
(7)电梯的运行方向指示。
(8)用数码管显示轿厢所在的楼层。
(9)在轿厢运行期间不能开门。
(10)轿厢不关门不允许运行。
二、PLC选型及硬件配置硬件配置如表1所示。
表1 硬件配置表插槽模块订货号固件MPI地址I地址Q地址1 PS 307 2A 6ES7 307-1BAOO 0AA02 CPU 314(1) 6ES7 314-1AE04-0AB0 V1.0 234 DI32xDC24V 6ES7 321-1BHOO-OAAO 0 (3)5 DO32xDC24V/0.5A 6ES7 322-1HHOO-OAAO 4 (7)三、系统流程图上电初始化等待是否为门厅呼叫是否为电梯内呼叫确认本层与目标层本层与目标层是否相同电梯选向楼层检测是否为目标层开门延时关门是否停止停止NYYNNYNY Y四、编程元件的地址分配编程元件地址分配如表1和表2所示。
输入输出输入设备名称输入端口地址输出设备名称输出端口地址1层上行I 0.0 1层外上行按钮显示Q4.02层上行I0.1 2层外上行按钮指示Q4.13层上行I0.3 3层外上行按钮指示Q4.34层上行I0.5 4层外上行按钮指示Q4.52层下行I0.2 2层外下行按钮指示Q4.23层下行I0.4 3层外下行按钮指示Q4.44层下行I0.6 4层外下行按钮指示Q4.65层下行I0.7 5层外下行按钮指示Q4.7 电梯内选1层I1.0 电梯内1层按钮显示Q5.0 电梯内选2层I1.1 电梯内1号指示灯Q5.5 电梯内选3层I1.2 电梯内2层按钮显示Q5.1 电梯内选4层I1.3 电梯内2号指示灯Q5.6 电梯内选5层I1.4 电梯内3层按钮显示Q5.2 1层行程开关I2.0 电梯内3号指示灯Q5.7 2层行程开关I2.1 电梯内4层按钮显示Q5.3 3层行程开关I2.2 电梯内4号指示灯Q6.6 4层行程开关I2.3 电梯内5层按钮显示Q5.4 5层行程开关I2.4 电梯内5号指示灯Q6.7开门按钮I 3.0 电机正传Q6.4关门按钮I 3.1 电机反转Q6.5数码段1 Q7.0数码段2 Q7.1数码段3 Q7.2数码段4 Q7.3数码段5 Q7.4数码段6 Q7.5数码段7 Q7.6数码管8 Q7.7报警Q8.0五、PLC 外部接线图I0. 0I0.1I0.2I0.3I0.4I0.5I0.6I0.7I1.0I1.1I1.2I1.3I1.4I2.0I2.1I2.2I2.3I2.4I3.1I3.0Q4.0Q4.1Q4.2Q4.3Q4.4Q4.5Q4.6Q4.7Q5.0Q5.1Q5.2Q5.3Q5.4Q6.1Q6.2Q6.3Q6.0Q6.4Q6.5Q7.0Q7.1Q7.2Q7.3Q7.4Q7.5Q7.6Q7.7Q8.0Q6.6Q6.7Q5.5Q5.6Q5.7M24VNS7300系列plc六、梯形图控制程序梯形图控制程序如图3所示。
基于PLC的五层电梯控制系统设计电气工程及其自动化专业来红雨【摘要】电梯不仅仅是高层建筑里的必备设施，在多层建筑里也是不可缺少的垂直运输工具。
据此本文在阐述电梯的结构和可编程控制器的结构和工作原理的基础上，针对5层5站电梯，使用西门子200可编程控制器，设计了电梯的控制系统。
实现了电梯的指层控制、轿内与各层厅站呼梯指令的记录、电梯运行方向和停靠的层站的控制，自动运行和自动开关门等功能。
这种电梯控制系统应用于实际运行的电梯中，运行结果表明：电梯控制系统安全性和可靠性高，日常保养维护和故障检修方便，运行成本低。
矚慫润厲钐瘗睞枥庑赖。
【关键词】电梯；控制系统；可编程控制器；西门子200Design of Five-storey Elevator Control System Based on PLC聞創沟燴鐺險爱氇谴净。
Electrical Engineering and Automation Specialty LAI Hong - yu残骛楼諍锩瀨濟溆塹籟。
Abstract: The elevator is not only the necessary facility in the high-rise building, but also the essential vertical transport means in the multi—layered construction. This article elaborated the elevator structure，the structure and the working principle of the programmable logic controller．Aim at the elevator of 5 storey and 5 stations，I design this elevator control system by the use of S7-200 programmable logic controller. These modules achieve the functions：fingering out the location of the cabin，registering the instructions from the cabin and the station hall．choosing the direction and the station of elevator follow these instructions，operating elevator and door automatically，and other functions. This elevator control system applies in the actual operating elevator．The operating result indicated：its security and reliability ale high, the routine maintenance and the trouble shooting are convenient, the elevator operating cost is low.酽锕极額閉镇桧猪訣锥。
PLC课程设计报告五层电梯的梯形图设计自动化学院一、电梯基本功能在进行上位机程序以及下位机程序编写之前，首先要做的工作是确定电梯本身所具有的功能和电梯在乘客进行某种操作后应具有的状态。
1．电梯内部部件功能简介在电梯内部，应该有五个楼层（1-5层）按钮、开门和关门按钮以及楼层显示器、上升和下行显示器。
当乘客进入电梯后，电梯内应该有能让乘客按下的代表其要去目的地的楼层按钮，称为内呼叫按钮。
电梯停下时，应具有开门、关门的功能，即电梯门可以自动打开，经过一定的延时后，又可自动关闭。
而且，在电梯内部也应有控制电梯开门、关门的按钮，使乘客可以在电梯停下时随时地控制电梯的开门与关门。
电梯内部还应配有指示灯，用来显示电梯现在所处的状态，即电梯是上升还是下降以及电梯处在楼层的第几层，这样可以使电梯里的乘客清楚地知道自己所处的位置，离自己要到的楼层还有多远，电梯是上升还是下降等。
2．电梯的外部部件功能简介电梯的外部共分五层，每层都应该有呼叫按钮、呼叫指示灯、上升和下降指示灯，以及楼层显示器。
呼叫按钮是乘客用来发出呼叫的工具，呼叫指示灯在完成相应的呼叫请求之前应一直保持为亮，它和上升指示灯、下降指示灯、楼层显示器一样，都是用来显示电梯所处的状态的。
五层楼电梯中，一层只有上呼叫按钮，五层只有下呼叫按钮，其余三层都同时具有上呼叫和下呼叫按钮。
而上升、下降指示灯以及楼层显示器应相同。
3．电梯的初始状态、运行中状态和运行后状态分析1）电梯的初始状态：设电梯位于一层待命，各层显示器都被初始化，电梯处于以下状态：a.各层呼叫灯均不亮；b.电梯内部及外部各楼层显示器显示均为“1”；c.电梯内部及外部各层电梯门均关。
2）电梯在运行过程中：a.按下某层呼叫按钮（1-5层）后，该层呼叫灯亮，电梯响应该层呼叫；b.电梯上行或下行直至该层；c.各楼层显示随电梯移动而改变，各层指示灯也随之而变；d.运行中电梯门始终关闭，到达指定层时，门才打开；e .在电梯运行过程中，支持其它呼叫。
内容摘要随着我国社会经济的迅猛发展，人民物质文化生活水平日益提高，伴随建筑业的发展，为建筑物内提供上下交通运输的电梯工业也在日新月异地发展着。
电梯已不仅是一种生产环节中的重要设备，更是一种人们频繁乘用的交通运输设备。
此次的关于五层电梯模型的PLC控制系统设计主要有有司机、无司机、消防三种工作模式。
同时也具有自动响应层楼召唤信号、自动响应轿厢服务指令信号、自动完成轿厢层楼位置显示、自动显示电梯运行方向、直达和最远停站等功能。
在本次设计中，要合理的选择电动机以及合理的选用一些相关的辅助继电器。
同时选用西门子S7-200系列以及一些扩展模块。
这次以“五层电梯模型PLC控制系统设计”为题目的课程设计方案基本满足控制要求，可以实现电梯的外呼和内选功能，也实现了层楼显示等一系列要求。
关键词：五层电梯；PLC控制；模式选择；自动响应目录第1章引言 (1)1.1设计内容 (1)1.2设计要求 (1)1.3设计思路 (1)第2章系统总体方案分析与设计 (2)2.1控制要求 (2)2.2方案分析 (2)2.3方案设计 (2)2.4设备选型 (3)第3章 PLC控制系统设计 (3)3.1控制要求分析及设计 (3)3.1.2确定I/O点数量及PLC类型 (3)3.2I/O点的分配与编号 (4)3.3PLC端子接线图 (6)3.4控制程序编制 (8)3.4.1梯形图（见附表） (8)3.4.2指令表（见附表） (8)结论 (9)设计总结 (10)致谢 (11)附录梯形图及指令表 (12)参考文献 (30)第1章引言1.1 设计内容五层电梯模型PLC控制系统设计1.2 设计要求1、按题意要求，列出PLC I/O地址分配表；2、画出PLC I/O端子接线图；3、完成梯形图控制程序设计；4、完成课程设计说明书1.3 设计思路目前，在电梯的控制方式上，主要有继电器控制、PLC控制和微型计算机控制三种。
而PlC控制实际上是一种专用计算机，它采用巡回扫描的方式分时处理各项任务，而且依靠程序运行，这就保证只有正确的程序才能运行，否则电梯不会工作；又由于PLC中的内部辅助继电器及保持继电器等实际上是PLC系统内存工作单元，即无线圈又无触点，使用次数不受限制，属无触点运行，因此，它比继电器控制有着明显的优越性，运行寿命更长，工作更加可靠安全，自动化水平更高。
本科毕业论文(设计) 题目：五层电梯的PLC控制系统设计学院：自动化工程学院专业：07级自动化姓名：指导教师：2011年6 月8 日Design of a Five-story Elevator Control System Based on PLC摘要随着我国经济的迅猛发展，人民物质文化生活水平日益的提高，伴随建筑业的蓬勃发展，建筑楼房越来越高，而电梯成了高层楼房的必须的交通设备，可编程序控制器(PLC)在电梯系统的应用更加普及。
本文采用OMRON的PLC和变频器控制五层电梯，介绍了电梯的系统结构，详细论述了电梯的启动与选向、自动换速与平层、轿厢开关门控制、呼叫信号综合处理、楼层检测及信号显示控制、电梯检修等功能的实现。
采用模块化程序设计思想设计程序，经调试运行电梯模型能够正确、有序、可靠地运行。
关键词可编程序控制器电梯模块化程序梯形图AbstractWith the rapid development of our country's economy, the rising of people's material and cultural life level and the increasingly and vigorous development of the construction industry, buildings are higher and higher and the elevator has became the necessary transportation equipment to the top building. Programmable Logic Controller (PLC) application is more popular in the elevator system.This paper adopts OMRON PLC and inverter to control five-story elevator，introduces the elevat or’s system structure and discusses the implementation of the starting and choose direction of elevator, automatic speed transformation and stop, control switch of elevator car door, the call signal integrated treatment, control of floor detection and signal display, elevator repair and other functions in detail. Program design adopts modular programming design concept and the elevator model can be correctly, orderly and reliable operate by debugging.Keywords PLC elevator modular programming ladder program目录前言 (1)第一章绪论 (3)1.1设计背景 (3)1.2设计内容 (3)1.3设计思想 (4)1.4设计目的和意义 (4)第二章电梯简介 (5)2.1电梯的起源与发展 (5)2.2电梯的分类 (5)2.3电梯的组成 (5)2.4电梯工作原理 (6)第三章可编程序控制器简介 (7)3.1可编程序控制器概述 (7)3.2可编程序控制器一般组成 (7)3.3可编程序控制器发展趋势 (8)第四章控制系统硬件设计 (9)4.1电梯模型结构 (9)4.2电梯的系统结构 (11)4.2.1 PLC的选型 (12)4.2.2 传感器与变频器 (13)第五章控制系统的软件设计 (15)5.1划分系统功能模块 (15)5.2程序设计流程 (17)5.3输入/输出（I/O）分配 (19)5.4各模块程序设计 (20)5.4.1 电梯的复位 (21)5.4.2 电梯运行方向的控制 (22)5.4.3 电梯换速与平层 (23)5.4.4 轿厢开关门的控制 (24)5.4.5 电梯运行方向指示灯的显示 (26)5.4.6 呼叫信号的综合处理 (27)5.4.7 楼层号的显示与清除 (28)5.4.8 电梯的检修 (29)5.4.9 程序组合 (30)5.5程序调试 (30)第六章PLC控制系统抗干扰设计 (32)结束语 (34)谢辞 (35)参考文献 (36)附录一PLC外部接线图 (37)附录二梯形图程序 (38)前言目前，在电梯的控制方式上，主要有继电器控制、微型计算机控制和PLC控制三种方式。
PLC课程设计报告
五层电梯的梯形图设计
专业：
班级：
姓名：
学号：
自动化学院
一、电梯基本功能
在进行上位机程序以及下位机程序编写之前，首先要做的工作是确定电梯本身所具有的功能和电梯在乘客进行某种操作后应具有的状态。
1．电梯内部部件功能简介
在电梯内部，应该有五个楼层（1-5层）按钮、开门和关门按钮以及楼层显示器、上升和下行显示器。
当乘客进入电梯后，电梯内应该有能让乘客按下的代表其要去目的地的楼层按钮，称为内呼叫按钮。
电梯停下时，应具有开门、关门的功能，即电梯门可以自动打开，经过一定的延时后，又可自动关闭。
而且，在电梯内部也应有控制电梯开门、关门的按钮，使乘客可以在电梯停下时随时地控制电梯的开门与关门。
电梯内部还应配有指示灯，用来显示电梯现在所处的状态，即电梯是上升还是下降以及电梯处在楼层的第几层，这样可以使电梯里的乘客清楚地知道自己所处的位置，离自己要到的楼层还有多远，电梯是上升还是下降等。
2．电梯的外部部件功能简介
电梯的外部共分五层，每层都应该有呼叫按钮、呼叫指示灯、上升和下降指示灯，以及楼层显示器。
呼叫按钮是乘客用来发出呼叫的工具，呼叫指示灯在完成相应的呼叫请求之前应一直保持为亮，它和上升指示灯、下降指示灯、楼层显示器一样，都是用来显示电梯所处的状态的。
五层楼电梯中，一层只有上呼叫按钮，五层只有下呼叫按钮，其余三层都同时具有上呼叫和下呼叫按钮。
而上升、下降指示灯以及楼层显示器应相同。
3．电梯的初始状态、运行中状态和运行后状态分析
1）电梯的初始状态：设电梯位于一层待命，各层显示器都被初始化，电梯处于以下状态：
a.各层呼叫灯均不亮；
b.电梯内部及外部各楼层显示器显示均为“1”；
c.电梯内部及外部各层电梯门均关。
2）电梯在运行过程中：
a.按下某层呼叫按钮（1-5层）后，该层呼叫灯亮，电梯响应该层呼叫；
b.电梯上行或下行直至该层；
c.各楼层显示随电梯移动而改变，各层指示灯也随之而变；
d.运行中电梯门始终关闭，到达指定层时，门才打开；
e .在电梯运行过程中，支持其它呼叫。
3) 电梯运行后状态：在到达指定楼层后，电梯会继续待命，直至新命令产生。
a.电梯在到达指定楼层后，电梯门会自动打开，经一段延时自动关闭，在此过程中，支持手动开门或关门；
b.各楼层显示值为该层所在位置，且上行与下行指示灯均灭。
电梯工作流程图如下：
二、PLC选型及I/O分配
根据上节的分析，得知，本系统需要7个传感器，分别为5个平层接近传感器和1个关门限位传感器、1个开门限位传感器；15个按钮；20个指示灯；4
个执行器。
输入输出信号均为开关量。
I/O地址分配如下表所示。
I/O点数： DI 22点 DO 24点
考虑到余量，最好选用的PLC的I/O点数为：
>=28DI >=28DO
因此，采用PLC的型号CPU224（14入10出）、2个EM223（8入8出）、1个EM222（4出）。
总计30DI，30DO，继电器输出。
电梯内部的五个呼叫按钮，指定的是电梯的运行目标。
因此在电梯未达到指定目标时，该层呼叫灯应一直有显示（为红），因此输出时就应该使用保持继电器。
另外，当电梯达到指定楼层时，呼叫灯应该灭掉，即保持继电器断开。
先以一层内呼叫灯为例，所得的程序如下图所示：
2）电梯内的楼层显示
楼层显示器是以电梯是否碰到行程开关来决定的。
显示器同样有保持特性。
另外要替换某一显示器的值，需要电梯接触到其上层或下层的行程开关。
综合以上因素可得，三层位灯程序如下图所示：
3）电梯内的电梯升降显示
升降显示器的状态共三种：显示上升、显示下降、或都不显示。
另外，无论上升还是下降，都与电梯的呼叫有密切关系。
上升包括了从第一层到第五层的上升运动，下降也同样如此。
因此程序应从最基本、简单的过程入手。
现以电梯从第四层到第五层的上升为例。
若五层有呼叫，包括两种情况：电梯内呼叫、电梯外呼叫。
若电梯由第四层上行至第五层，此时Q2.4亮,Q2.5灭,下降触点Q2.3断开，上升触点Q2.2闭合。
并列的条件还有四层外部上呼叫闭合、五层下呼叫闭合、五层呼叫按钮的闭合，这些条件同样使得四层显示器改变，同理，由第三层上行至第五层的原理相似。
则电梯由第四层上行至第五层，由第三层上行至第五层的梯形图如下：
4）开关轿厢门程序
轿厢门开可分为以下几种情况：
（1）电梯在一层平层，有一层外呼上指示或一层内呼指示。
（2）电梯在二层平层，有二层外呼下指示(电梯选项向下)，二层外呼上指示(电梯选项向上)或二层内呼指示。
（3）电梯在三层平层，有三层外呼下指示(电梯选项向下)，三层外呼上指示(电梯选项向上)或三层内呼指示。
（4）电梯在四层平层，有四层外呼下指示(电梯选项向下)，四层外呼上指示(电梯选项向上)或四层内呼指示。
（5）电梯在五层平层，有五层外呼下指示或五层内呼指示。
（6）电梯在平层时按下开门按钮。
所绘制的一层、二层电梯开门梯形图如下：
其中“二层上”、“二层下”条件的梯形图如下所示：
开门动作结束后将是4秒钟的延时，然后电梯会自动关门，达到关门限位后，关门动作自动结束。
同样，按下关门按钮，电梯也将关门，开门按钮被按下，或有门电机开信号输出，则关门动作取消。
所绘制的梯形图如下：
5）外呼指示置位与复位
楼层外呼指示程序则比较复杂，按下外呼按钮，则对应的外呼指示置位，在取消置位时，一层和五层因为只有一种运动方向，因此直接平层后门电机打开就能取消置位。
以五层为例，作梯形图如下所示：
而二层、三层、四层有两种运动方向，因此必须在平层后判断运行方向，当满足要求是才能开门。
以三层为例，梯形图如下：
PLC电梯控制梯形图。
