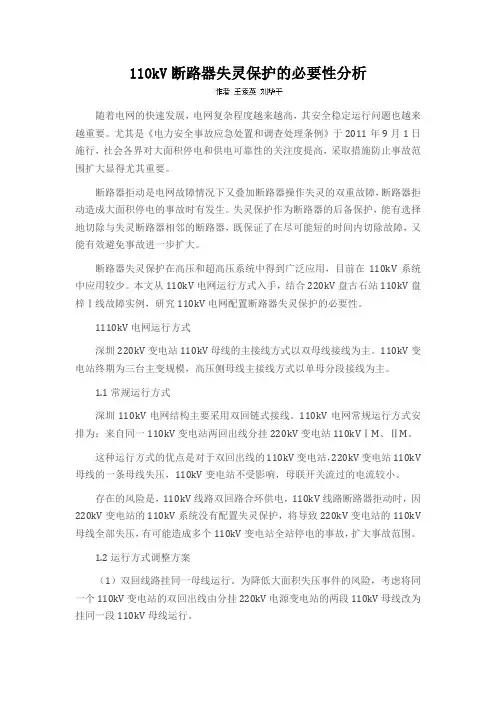

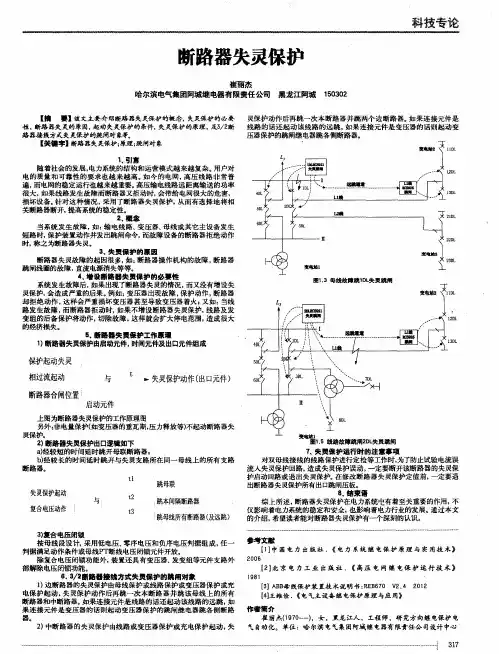

110kV断路器失灵保护的必要性分析随着电网的快速发展，电网复杂程度越来越高，其安全稳定运行问题也越来越重要。
尤其是《电力安全事故应急处置和调查处理条例》于2011年9月1日施行，社会各界对大面积停电和供电可靠性的关注度提高，采取措施防止事故范围扩大显得尤其重要。
断路器拒动是电网故障情况下又叠加断路器操作失灵的双重故障，断路器拒动造成大面积停电的事故时有发生。
失灵保护作为断路器的后备保护，能有选择地切除与失灵断路器相邻的断路器，既保证了在尽可能短的时间内切除故障，又能有效避免事故进一步扩大。
断路器失灵保护在高压和超高压系统中得到广泛应用，目前在110kV系统中应用较少。
本文从110kV电网运行方式入手，结合220kV盘古石站110kV盘梓Ⅰ线故障实例，研究110kV电网配置断路器失灵保护的必要性。
1110kV电网运行方式深圳220kV变电站110kV母线的主接线方式以双母线接线为主。
110kV变电站终期为三台主变规模，高压侧母线主接线方式以单母分段接线为主。
1.1常规运行方式深圳110kV电网结构主要采用双回链式接线。
110kV电网常规运行方式安排为：来自同一110kV变电站两回出线分挂220kV变电站110kVⅠM、ⅡM。
这种运行方式的优点是对于双回出线的110kV变电站，220kV变电站110kV 母线的一条母线失压，110kV变电站不受影响，母联开关流过的电流较小。
存在的风险是，110kV线路双回路合环供电，110kV线路断路器拒动时，因220kV变电站的110kV系统没有配置失灵保护，将导致220kV变电站的110kV 母线全部失压，有可能造成多个110kV变电站全站停电的事故，扩大事故范围。
1.2运行方式调整方案（1）双回线路挂同一母线运行。
为降低大面积失压事件的风险，考虑将同一个110kV变电站的双回出线由分挂220kV电源变电站的两段110kV母线改为挂同一段110kV母线运行。
优点是可避免110kV开关拒动导致220kV变电站110kV母线全部失压的风险。

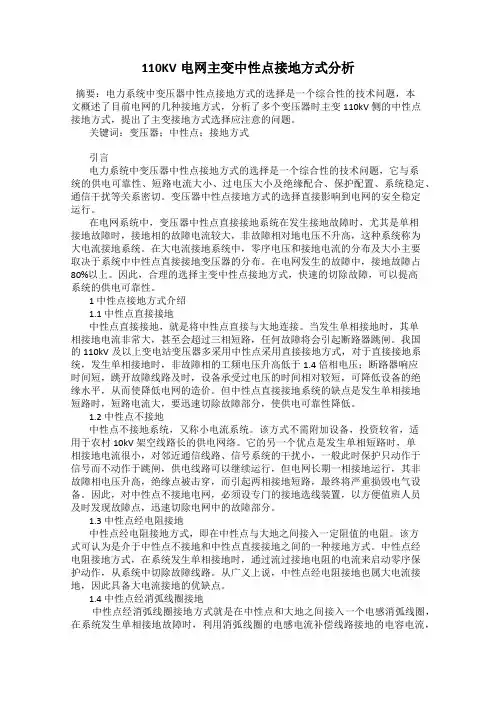

110KV电网主变中性点接地方式分析摘要：电力系统中变压器中性点接地方式的选择是一个综合性的技术问题，本文概述了目前电网的几种接地方式，分析了多个变压器时主变110kV侧的中性点接地方式，提出了主变接地方式选择应注意的问题。
关键词：变压器；中性点；接地方式引言电力系统中变压器中性点接地方式的选择是一个综合性的技术问题，它与系统的供电可靠性、短路电流大小、过电压大小及绝缘配合、保护配置、系统稳定、通信干扰等关系密切。
变压器中性点接地方式的选择直接影响到电网的安全稳定运行。
在电网系统中，变压器中性点直接接地系统在发生接地故障时，尤其是单相接地故障时，接地相的故障电流较大，非故障相对地电压不升高，这种系统称为大电流接地系统。
在大电流接地系统中，零序电压和接地电流的分布及大小主要取决于系统中中性点直接接地变压器的分布。
在电网发生的故障中，接地故障占80%以上。
因此，合理的选择主变中性点接地方式，快速的切除故障，可以提高系统的供电可靠性。
1 中性点接地方式介绍1.1 中性点直接接地中性点直接接地，就是将中性点直接与大地连接。
当发生单相接地时，其单相接地电流非常大，甚至会超过三相短路，任何故障将会引起断路器跳闸。
我国的110kV及以上变电站变压器多采用中性点采用直接接地方式，对于直接接地系统，发生单相接地时，非故障相的工频电压升高低于1.4 倍相电压；断路器响应时间短，跳开故障线路及时，设备承受过电压的时间相对较短，可降低设备的绝缘水平，从而使降低电网的造价。
但中性点直接接地系统的缺点是发生单相接地短路时，短路电流大，要迅速切除故障部分，使供电可靠性降低。
1.2 中性点不接地中性点不接地系统，又称小电流系统。
该方式不需附加设备，投资较省，适用于农村10kV 架空线路长的供电网络。
它的另一个优点是发生单相短路时，单相接地电流很小，对邻近通信线路、信号系统的干扰小，一般此时保护只动作于信号而不动作于跳闸，供电线路可以继续运行，但电网长期一相接地运行，其非故障相电压升高，绝缘点被击穿，而引起两相接地短路，最终将严重损毁电气设备。
