二分之三主接线断路器失灵及重合闸

断路器保护有这些知识断路器保护主要包括：断路器失灵保护、自动重合闸、充电保护、死区保护、三相不一致保护和瞬时跟跳.本文主要讨论3/2接线方式下的断路器保护.一、断路器保护装置的配置一般在双母线、单母线接线方式中,输电线路保护要发跳闸命令时只跳线路本端的一个断路器,重合闸自然也只重合这一个断路器,所以重合闸按保护配置是合理的.在3/2接线方式中把失灵保护、自动重合闸、三相不一致保护、死区保护和充电保护做在一个装置内,这个装置即称为断路器保护.二、断路器失灵保护断路器失灵保护是指故障电气设备的继电保护动作发出跳闸命令而断路器拒动时,利用故障设备的保护动作信息与拒动断路器的电流信息构成对断路器失灵的判别,能够以较短的时限切除同一厂站内其他有关的断路器,使停电范围限制在最小,从而保证整个电网的稳定运行,避免造成发电机、变压器等故障元件的严重烧损和电网的崩溃瓦解事故.一般在220kV及以上断路器上配置断路器失灵保护功能,部分重要的110kV 断路器也会配置失灵功能.以下详细分析：3/2接线方式下的断路器失灵保护.如图1所示,在3/2接线方式下,如果在线路2发生短路,线路保护跳开5021和5022断路器.假如5021断路器失灵,为了短路点的熄弧,5021断路器的失灵保护应将500kVⅠ母上所有的断路器图中5011、5031断路器都跳开.图1 500kV变电站3/2接线方式简图如果在500kVⅠ母上发生短路,母线保护动作跳母线上所有断路器.假如5021断路器失灵,5021断路器的失灵保护应将5022断路器跳开,并发远方跳闸命令跳线路2对侧的断路器.如连接元件是变压器,则跳开变压器各侧断路器所以边断路器的失灵保护动作后应该跳开边断路器所在母线上的所有断路器和中断路器并启动远方跳闸功能跳与边断路器相连的线路对侧断路器或跳变压器各侧断路器.如果在线路2上发生短路,线路保护跳5011和5021两个断路器.假如5022断路器失灵,5022断路器的失灵保护应将5023断路器跳开,并发远方跳闸命令跳2号主变各侧断路器,这样短路点才能熄弧.所以中断路器的失灵保护动作后应该跳开它两侧的两个边断路器,并启动远方跳闸功能跳与中断路器相连的线路对侧断路器或跳变压器各侧断路器.图2 失灵保护动作原理图如果上述失灵保护不起动远方跳闸功能,则利用线路的后备保护虽然可以切除对侧断路器,但将加长故障切除时间.而且中断路器失灵保护基本上都具有失灵动作起动远方跳闸功能.双母线接线方式下的断路器失灵动作过程就不再赘述,要比3/2接线方式简单点.三、关于自动重合闸1、自动重合闸顺序的要求在图1中,如果线路2发生短路,线路2的保护动作跳开5021和5022断路器,重合闸自然也要合这两个断路器.考虑有可能重合于永久性故障线路上,为减少冲击,这两个断路器不应该同时重合.所以存在一个先重合哪一个的顺序问题.究竟是先合边断路器还是中间断路器呢如果先合中间断路器5022,而又是重合于永久性故障上,线路保护再去跳5022断路器.万一此时5022断路器失灵,5022中间断路器的失灵保护再将5023断路器跳开,并发远跳跳开2号主变各侧断路器如果线路则跳对侧断路器,这将影响连接元件2号主变或线路的工作,所以不能先重合中间断路器.如果先合边断路器5021,也重合于永久性故障上,线路保护再去跳5021断路器.万一此时5021断路器失灵,5021断路器失灵保护跳开Ⅰ母上所有边断路器,并发送远跳跳开线路2的对侧的断路器,线路2的连接元件或其他元件工作不受影响.所以,当线路保护跳开两个断路器后,应先合边断路器,等边断路器重合成功后,再合中断路器,此时中断路器肯定合于完好线路.如果边断路器重合不成功,合于故障线路,保护再次将边断路器跳开,此时中断路器就不再重合.2、重合闸的启动及方式整定重合闸有两种方式启动：位置不对应启动和外部跳闸启动.外部跳闸启动指的是线路保护动作发跳闸命令同时启动重合闸.o 位置不对应启动分为：单相偷跳启动和三相偷跳启动.o 保护跳闸启动分为：单相跳闸启动和三相跳闸启动.关于重合闸的整定方式,可根据需要选用：单相重合闸、三相重合闸、综合重合闸和重合闸停用四种方式中的一种.既可用屏上的切换开关也可用定值单中的控制字来选择重合闸方式.3、重合闸检查方式重合闸检查方式：当线路三相跳闸需要三相重合时可采用下面三种方法.§检同期方式：线路,同期电压都大于40V,再满足线路电压和同期电压中的同名相电压的相位差在定值整定的范围内.§检无压方式：检查线路或同期电压小于30V,同时相应的TV没有断线.§无检定方式：不作任何检查,时间到了就发合闸命令.4、关于先合和后合重合闸先合断路器合于故障,后合断路器不再合闸.在3/2接线方式下对于边断路器和中断路器的重合闸存在先合和后合的问题.我们在前面谈到失灵问题时,已经提到过.下面作简要说明：先合重合闸可经较短延时发出一次合闸脉冲.在先合重合闸启动时,输出的开关量接点作为后合重合闸的“闭锁先合”的开关量输入.当后合重合闸接收到“闭锁先合”输入接点闭合的信息后,它的重合闸将经较长延时发合闸脉冲.后合重合闸只有在“闭锁先合”开入量有输入时才真正以较长延时发合闸脉冲.图3 先合重合闸和后合重合闸配合图先合重合闸：“投先合”——软压板、硬压板短延时重合闸整定时间,约后合重合闸：“闭锁先合”开入“后合固定”控制字长延时重合闸整定时间后合重合延时,约四、充电保护当用本装置所在的断路器对母线等元件充电而合于故障元件上时,有充电保护作为此种情况下的保护.充电保护由按相构成的两段两时限相过流和一段零序过流组成,电流取自本断路器的TA.当充电保护投入时,相应段的相电流元件动作经相应整定延时后充电保护动作出口跳本断路器.充电保护动作后,起动失灵保护,再经失灵保护延时出口跳其他断路器.此外,失灵保护、死区保护、不一致保护、充电保护动作均闭锁重合闸.充电保护仅在线路变压器充电时投入,充电正常后立即退出.五、死区保护死区产生原因：在断路器和电流互感器之间发生短路时,很多情况下保护动作后故障并不能切除.死区的简单说明：如下K1处故障,在I母母线保护区内,但I母保护动作跳开含1DL所有I母断路器后,故障点仍在系统中,此类故障即为死区故障.死区配置的意义：考虑到站内发生的此类死区故障,电流一般较大,对系统影响也较大,虽可靠失灵来切除,但失灵保护动作一般要经较长的延时,所以专设了比失灵保护动作快的死区保护.图4 死区原因示意图死区保护的投入：在失灵保护投入的基础上,死区保护控制字也投入死区保护功能才起作用.死区保护的动作：三相跳闸信号例如：发变三跳、线路三跳、或A、B、C 三个分相跳闸同时动作＋三相跳位TWJ信号＋死区电流动作,经死区延时起动死区保护.死区保护的出口：和断路器失灵保护的出口一致,即边断路器的失灵出口跳哪些断路器,则边断路器死区出口就跳哪些断路器.这就是死区保护依附于失灵保护压板的原因,死区保护也可理解为一种另类的判据不同,延时不同失灵保护.六、三相不一致保护三相不一致的由来：分相操作的断路器,由于设备质量和操作等原因,运行中可能出现三相断路器动作不一致最终导致只有一相或者两相跳开,处于非全相的异常状态.三相不一致的危害：当系统处于非全相运行状态时,系统中出现的负序、零序等分量对电气设备产生一定危害,同时也影响系统保护装置的正确动作,所以电力系统不允许长时间地非全相运行.在线路重合不成功,则系统进入非全相运行时将无其它保护可以消除这种故障,所以在分相操作的断路器安装有非全相保护三相不一致保护,当系统出现非全相达到一定时间就跳开其他相.三相不一致的实现：消除三相不一致的异常状态的保护功能,在高压或超高压等级系统中,一般都放入断路器本体中实现,但是也有放入断路器保护中实现的或者线路保护中.不一致保护在断路器本体中,国网十八项反措要求：220kV及以上电压等级的断路器均应配置断路器本体三相位置不一致保护.既在断路器单相跳开后,如果重合闸动作,断路器由于压力、机械、二次回路等原因,没有重合成功,必须在内跳开三相,并且不再重合,以保证系统的安全.图5 三相不一致保护逻辑图当断路器中没有三相不一致保护时,可以安装独立的三相不一致保护装置.独立的三相不一致保护除了用断路器辅助触点或位置接点构成判断三相不一致的起动回路外,还可以用零序电流与负序电流闭锁回路,用以提高该回路的可靠性.三相不一致保护的投入：在三相不一致保护软压板和硬压板都投入时控制字,三相不一致保护功能才起作用.三相不一致的起动：三相跳位开入不一致＋跳位相无流.三相不一致保护的动作：不一致经零序开放控制字投入,不一致起动经不一致零序电流判据动作,然后经不一致延时出口跳本断路器三相.不一致经负序开放控制字投入,不一致起动经不一致负序电流判据动作,然后经不一致延时出口跳本断路器三相.以上两个控制字都退出时,三相不一致起动后经不一致延时出口跳本断路器三相.三相不一致保护动作不起动失灵,同时闭锁重合闸.三相不一致保护的闭锁：断路器处于三相不一致状态12秒,发位置不一致告警,并闭锁三相不一致保护.三相不一致保护的时间继电器的整定原则：继电保护装置的三相不一致保护延时定值要能躲过重合闸的动作时间.七、瞬时跟跳该回路由用户决定是否投入.瞬时跟跳分为：单相跟跳、两相跳闸联跳三相和三相跟跳.这三个回路出口后再跳一次本断路器,只有起动元件动作情况下上述三个回路才能发跳闸命令.·单相跟跳：收到线路保护来的Ta、Tb、Tc单相跳闸信号,并且相应相的高定值电流元件动作,瞬时分相跳闸.·两相跳闸联跳三相：收到而且仅收到线路保护来的两相跳闸信号,并且任一相的高定值电流元件动作,经15ms延时联跳三相.·三相跟跳：收到三相跳闸信号,并且任一相的高定值电流元件动作,瞬时三相跳闸出口.八、交流电压断线判断交流电压断线判断的判据为：保护不启动,且三相电压向量和大于12V,延时发TV短线异常信号.TV断线时,将低功率因素元件退出,将检同期和检无压重合功能退出,其他功能正常.当三相线路电压恢复正常10s后自动恢复正常运行.九、跳闸位置异常告警当TWJ动作且该相线路有电流,或三相的TWJ位置不一致时经10S延时报TWJ 异常.。

1.名词解释元件：两台断路器之间的引出线(线路或者变压器)，称为元件。

完整串：用3台断路器把2个元件连接在两条母线之间，称为一个完整串。

不完整串：如果用2台断路器把1个元件连接在两条母线之间，称为一个不完整串。

线路串：在一个完整串中，2个元件都是线路，称为线路串。

线路变压器串：在一个完整串中，一个元件是线路，另一个元件是变压器，称为线路变压器串。

2.3/2断路器接线方式的优缺点1)优点运行调度灵活---正常运行时两条母线和全部断路器全部投入运行，形成多环路供电方式。

倒闸操作方便---隔离开关一般仅作检修用，避免了双母线接线时用隔离开关进行倒母线的操作。

当一条母线停电时，回路不需要切换，任何一台断路器检修各回路仍按原方式运行，也不需要切换。

【运行规程4.4.2规定：电网正常时，220kV及以下隔离开关可以拉、合3/2接线的母线环流（需具备3串运行）。

】运行可靠性高---每一回路由两台断路器供电，合环运行时，发生母线故障或单个断路器故障退出运行，都不会导致出线停电。

对于完整串，即使是双母线故障，也可保证出线与系统最低限度的连接。

2)缺点投资费用大，保护及二次回路接线复杂。

3.CT的配置及电流回路1)电流互感器的配置3/2断路器接线采用敞开式断路器时，每串只需配置3组CT。

靠母线侧的CT有6个二次绕组，中间的CT有7个二次绕组。

具体配置如下图所示。

这样的CT配置存在一个问题：保护在断路器和CT之间存在死区，发生故障时不能瞬间切除。

这一问题的存在可分为母线侧断路器与CT之间故障、中间断路器与CT之间故障两种情况来讨论，见下图。

当故障发生在K1或K3点时，故障点处于线路保护区外、母差保护区内，母差保护动作跳开边开关，但此时故障并未消除。

由于采用3/2断路器接线，母差保护动作不能使线路高频保护停信，使线路对侧断路器瞬时跳闸，同时，由于在线路L1的保护区外，中开关也不能瞬时跳闸。

因此，当故障发生在K1或K3点时，要靠线路对侧保护二段带时限切除，后果是延长了故障切除时间，对系统稳定不利。

3/ 2接线特点:500KV变电所在高压系统中一般担负汇集电能、重新分配负荷、输送功率等多重任务。

因此它是高压输电系统中的重要地位非常关键。

目前我国500KV变电所电气主接线一般采用双母线四分段带旁路和3/2断路器的接线方式。

3/2断路器接线方式的运行优点日渐凸现，所以，现在用3/2接线方式的多。

1、主要运行方式:1）、正常运行方式。

两组母线同时运行，所有断路器和隔离开关均合上;2）、线路停电，断路器并串运行方式。

线路停电时，考虑到供电的可靠性，常常将检修线路的断路器合上，将检修线路的线路侧隔离开关拉开；3）、断路器检修时运行方式，任何一台断路器检修，可以仅将该断路器及两侧隔离开关拉开；4）、母线检修时的运行方式。

断开母线断路器及其两侧隔离开关。

这种方式相当于单母线允许，运行可靠性低，所以应尽量的缩短单母线运行时间。

2、3/2断路器主接线的优缺点:1）、优点:A 、供电可靠性高。

每一回路有两台断路器供电，发生母线故障或断路器故障时 不会导致出线停电；B 、运行调度灵活。

正常运行时两组母线和所有断路器都投入工作，从而形成多 环路供电方式；C 、倒闸操作方便，特别是对于母线停电的操作，不需要像双母线接线方式时进 行到负荷倒排操作，所以操作较简单。

但是检修断路器或检修母线或检修线 路，只要涉及断路器检修，就要注意二次回路的切换（主要是重合闸先投压 板和失灵启动母差、失灵启动其它线路、失灵启动远跳等压板的投退）。

2）、缺点：_二次接线复杂。

特别是 CT 配置比较多。

在重叠区故障，保护动作繁杂。

再者, 与双母线相比，运行经验还不够丰富。

____ 目前看来，最大的缺点是造成整个系统全部接死，无法分裂运行。

由于现在系统短路电流超标，经常需要母线分列运行。

对于双母线接线方式就容易实现，而2/3接线方式就无法实现。

随着电网规模越来越大，其弊端将越发明显。

_ 上所述，3/2断路器接线方式的利大于弊。

针对这种接线方式的弊端，我们可以在 继电保护选用上下功夫，在满足选择性、快速性、灵敏性、可靠性的基础上，提高继电保护 动作的精度，简化范围配置，实现单一保护，避免重复性。

500kV变电站3/2接线保护死区分析摘要：当下500kV变电站的主接线主要采用3/2断路器接线方式，这种接线方式具有高灵活性、高可靠性以及方便倒闸操作的优势。

但是3/2断路器接线同时也存在死区较多以及分裂困难的缺点，为此可能在没有及时切除故障的情况下导致事故扩大。

文章从死区的成因入手，重点论述了其危害以及治理措施。

关键词：500kV；变电站；3/2接线；保护；死区我国电网的高速发展促进了电网对于经济型以及可靠性的要求。

而当下500kV的系统电网作为基本类型在电网的规模化建设中显示了重要地位。

大多的系统采用3/2接线方式，，如果采用HGIS或者GIS设备可以采用套管CT，并且由于可以在开关两侧设置配套的CT来消除保护的死区问题。

但是实际中为了节约成本，在采用敞开式设备中采用了配备开关单侧流变方式，虽然简化了设计、节约了成本，但是也导致了死区的存在。

为此针对死区问题进行详尽的论述并提出针对性的治理措施具有极大的现实意义。

1死区成因在初期生产500kV3/2接线系统中，线路以及母线均使用双重配置每串在靠近母线侧电流互感器需要6个二次绕组，而位于中间的电力互感器需要8个二次绕组。

但是当时限于生产工艺及技术水平，仅能提供6个二次绕组的500kV电流互感器，为此就需要四组电流互感器。

而随着互感器生产工艺及技术的进步，当下已经可以生产带有8个二次绕组的电流互感器。

但是由于500kV电流互感器昂贵，采用每串三组的配置方式不仅可以减少投资，同时也减少了占地面积。

一般规模的变电扎为5串设计，如果每串按照3组配置就减少了5组电流互感器。

下表1为两种配置方式的经济性比较：表1 两种流变配置方式经济性比较但是在节约投资的情况下也出现了一个问题，即对于电路互感器以及断路器之间的故障不能及时切除。

例如在下图1为完整串，存在三个如上所述的区域：图 1 死区示意图（1）如果K1发生故障，对于L1线路保护是区外故障，对I母线室差动保护是区内故障。

近几年来，我国已相继建成了许多区域性的大型电网，如果在大型电力网络中的大容量发电厂和枢纽变电站发生了停电事故，那么将给整个电力系统的平安稳定运行带来严重威胁。

因此，为了提高这些重要厂、站的运行可靠性，在330KV及以上的电压等级系统中，3/2断路器接线已经得到广泛采用。

那么，什么是3/2接线或者叫一个半接线方式呢？它有什么特点呢？每一回路经一台断路器1QF或3QF接至一组母线，两回路之间设一联络断路器2QF，形成一个“串〞，两个回路共用三台断路器，故又称二分之三接线。

和常规双母线带旁路接线方式比拟，3/2主接线方式主要有以下优点。

1〕运行调度灵活，操作更加方便。

当任一开关需要检修时，只需把相应开关及刀闸拉开即可，不影响送电和保护运行。

因此，操作更加简便，减少了人为误操作的可能性。

而常规接线开关需要检修时必须带路，尤其是母联开关需要检修时，必须倒成单母线运行，一次操作量大，且十分繁琐，每次停电需要很长时间。

2〕供电更加可靠、平安。

①当任何一台断路器在切除故障过程中拒动时，最多只扩大到多切除一条引出线或一台主变。

如下列图所示：线路1线路2I1DL4DL7DL2DL5DL8DL3DL6DL9DLII线路3线路4当线路3上发生故障时， 6DL跳开，而5DL开关拒动时，由5DL的断路器失灵保护动作切除4DL，这时最多切除线路2，而其它线路、主变和发电机照样正常运行，因此供电可靠性较高。

而在双母线带旁路主接线中，假设一条出线故障，其开关假设发生拒动，失灵保护将跳开该开关所在母线上连接的所有开关。

②当两台断路器同时运行时，如果引出线故障，两侧开关同时跳开后，假设先重合的断路器拒绝重合或重合失败，可以由后重合的断路器来补救。

常规接线在重合闸拒动或重合失败时将影响正常供电。

因此，和双母线带旁路主接线相比拟，3/2接线的供电可靠性将大大提高。

③在3/2接线中，母线保护不再象常规接线中那么重要，即使母差保护误动也不会影响正常运行。

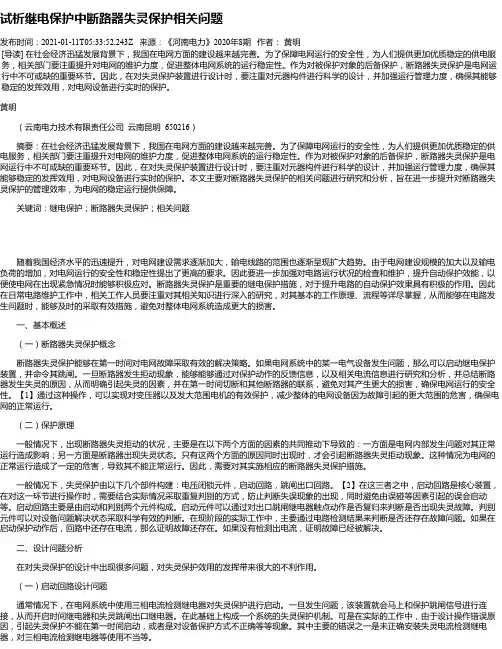

试析继电保护中断路器失灵保护相关问题发布时间：2021-01-11T05:33:52.243Z 来源：《河南电力》2020年8期作者：黄明[导读] 在社会经济迅猛发展背景下，我国在电网方面的建设越来越完善。

为了保障电网运行的安全性，为人们提供更加优质稳定的供电服务，相关部门要注重提升对电网的维护力度，促进整体电网系统的运行稳定性。

作为对被保护对象的后备保护，断路器失灵保护是电网运行中不可或缺的重要环节。

因此，在对失灵保护装置进行设计时，要注重对元器构件进行科学的设计，并加强运行管理力度，确保其能够稳定的发挥效用，对电网设备进行实时的保护。

黄明（云南电力技术有限责任公司云南昆明 650216）摘要：在社会经济迅猛发展背景下，我国在电网方面的建设越来越完善。

为了保障电网运行的安全性，为人们提供更加优质稳定的供电服务，相关部门要注重提升对电网的维护力度，促进整体电网系统的运行稳定性。

作为对被保护对象的后备保护，断路器失灵保护是电网运行中不可或缺的重要环节。

因此，在对失灵保护装置进行设计时，要注重对元器构件进行科学的设计，并加强运行管理力度，确保其能够稳定的发挥效用，对电网设备进行实时的保护。

本文主要对断路器失灵保护的相关问题进行研究和分析，旨在进一步提升对断路器失灵保护的管理效率，为电网的稳定运行提供保障。

关键词：继电保护；断路器失灵保护；相关问题随着我国经济水平的迅速提升，对电网建设需求逐渐加大，输电线路的范围也逐渐呈现扩大趋势。

由于电网建设规模的加大以及输电负荷的增加，对电网运行的安全性和稳定性提出了更高的要求。

因此要进一步加强对电路运行状况的检查和维护，提升自动保护效能，以便使电网在出现紧急情况时能够积极应对。

断路器失灵保护是重要的继电保护措施，对于提升电路的自动保护效果具有积极的作用。

因此在日常电路维护工作中，相关工作人员要注重对其相关知识进行深入的研究，对其基本的工作原理、流程等详尽掌握，从而能够在电路发生问题时，能够及时的采取有效措施，避免对整体电网系统造成更大的损害。

关于断路器失灵保护的分析摘要：本文介绍了双母接线和3/2接线方式下断路器失灵保护的配置原则，以及不同的逻辑原理、基本构成和装置时间定值的整定。

介绍了应用断路器失灵保护改进的一些措施。

关键词：失灵保护；断路器；继电保护引言：当输电线路、变压器或母线或其他电气设备发生短路时，保护装置动作发出跳闸命令，但故障设备的断路器可能由于断路器跳闸线圈断线，直流电源消失及操作回路出现问题，导致断路器拒动，断路器失灵保护利用故障设备的保护动作信息与拒动断路器的电流信息构成对断路器失灵的判别，能够以较短的时限切除变电站内其他相关的断路器，使停电范围限制在最小，从而保证整个电网的稳定运行。

1、断路器失灵保护工作原理1.1、断路器失灵的定义：当系统发生故障，相应的保护装置保护动作而其断路器操作失灵拒绝跳闸时，通过相应保护装置的作用于本变电站相邻断路器跳闸，称为断路器失灵保护。

断路器失灵保护是近后备中防止断路器拒动的一项有效措施。

1.2、判断断路器失灵应有两个主要条件：①有保护对断路器发过跳闸命令；②该断路器在一段时间里一直有电流。

断路器失灵保护起动元件就是基于上述原理构成。

2、断路器失灵保护的配置原则2.1 220kv双母或单母分段接线方式中，将失灵保护做在母差保护装置中，某线路断路器失灵，失灵保护应跳开失灵断路器所在母线上的所有断路器，其跳闸对象与母差保护跳闸对象完全一致，所以将失灵保护与母线保护做在同一套装置里面。

这样做的另外一好处就是节省二次电缆。

2.2 3/2接线中，失灵保护按断路器设计，失灵保护包含在断路器保护装置里面，3/2接线中如果边断路器失灵，失灵保护除需要跳开边断路器所在母线的断路器外，还需要跳开本串中断路器，并起动远方跳闸装置跳开对侧断路器。

如果中断路器失灵，失灵保护要求跳同一串上相邻的两个边断路器，并分别起动远方跳闸装置跳开两条线路对侧断路器，因此，3/2接线中失灵保护不做在母差保护装置中，与重合闸一起做成一套断路器保护随断路器设计。

变电站值班员-高级工测试题含参考答案一、单选题（共38题，每题1分，共38分）1.在直接接地系统中，当接地电流大于1000A时，变电站中的接地网的接地电阻不应大于（）。

A、5ΩB、2ΩC、0.5ΩD、4Ω正确答案：C2.变压器本体取油样应（）A、在油枕上的阀门上进行B、在本体上部的阀门上进行C、在本体底部的阀门上进行D、在本体中下部的阀门上进行正确答案：C3.运行中的电流互感器一次侧最大负荷电流不得超过额定电流的（）。

A、5倍B、1倍C、2倍D、3倍正确答案：C4.新安装或大修后的变压器在投入前进行合闸冲击试验正常后，应将重瓦斯保护切到信号位置，经（）小时运行后确认已无气体又无异常时，方可将重瓦斯保护投入跳闸A、12B、18C、48D、24正确答案：D5.为防止三相电压回路断线造成备自投误动作，备自投装置采用检测进线（）来进行失压的辅助判断。

A、有功功率B、无功功率C、电流D、以上都不是正确答案：C6.将两只220V,40W的灯泡并接到220V电源上，已知线路电阻R1=2Ω,则加在电灯上的电压是（） V。

A、219B、40.8C、39.8D、220正确答案：A7.变压器的过电流保护，加装复合电压闭锁元件是为了（）。

A、提高过电流保护的快速性B、提高过电流保护的可靠性C、提高过电流保护的灵敏度D、提高过电流保护的选择型正确答案：C8.变电站的站用电应至少取自（）不同的电源系统，配备（）站用变压器。

A、一个，两台B、一个，一台C、两个，三台D、两个，两台正确答案：D9.并联电容器(框架式)成套装置组安装完好并完成所有的连接后,应进行现场（） ,确认设备在经过运输储存现场安装和调试过程后是否存在损坏,各个单元的兼容性,装配是否正确。

A、耐压试验B、测量损耗角正切值C、交接试验D、绝缘试验正确答案：C10.在（）情况下，重合闸不应动作。

A、手合断路器于故障线路B、线路高频保护退出C、断路器偷跳D、线路运行中故障跳闸正确答案：A11.由于故障电容器可能发生引线接触不良，内部断线或熔丝熔断，因此有一部分电荷有可能未放出来，所以在接触故障电容器前，应（），用短路线将故障电容器的两极短接，方可动手拆卸。

220kV断路器非全相保护断路器非全相保护误动作原因分析及改进措施在220 kV及以上电压等级的电网中,普遍采用分相操作的断路器,由于设备质量和操作等原因,运行中可能出现三相断路器动作不一致的异常状态,如何消除这种异常状态,存在不同认识,各系统也有不同做法。

下面结合系统和保护的实际运行情况,就装设断路器非全相保护的必要性进行阐述,对当前非全相保护的常见方案进行分析,并对3/2断路器接线的非全相保护的一些问题进行探讨。

1装设断路器非全相保护的必要性电力系统在运行中,由于各种原因,断路器三相可能断开一相或两相,造成非全相运行。

如果系统采用单相重合闸或综合重合闸方式,在等待重合闸期间,系统也要处于非全相运行状态,但是,系统非全相运行的时间应有所限制,其原因有以下几点。

1)系统要求。

当系统处于非全相运行状态时,系统中出现零序、负序等分量对电气设备会产生一定危害。

2)保护要求。

由于出现了负序、零序等分量,使得系统中的一些保护可能处于启动状态,还可能使一些保护(如零序电流保护)误动作跳闸,断开正常运行的线路。

3)系统采用单相重合闸、综合重合闸等方式。

当线路故障跳闸造成非全相运行时,若重合闸成功,系统自然很快转入全相运行;若重合于故障,断路器三相跳闸,系统也转入全相运行。

对这种等待重合闸的非全相运行状态,系统中的设备和保护必须予以考虑。

如某些保护段可采取提高保护定值,加大延时等措施,以躲过线路重合闸周期。

4)对于设备因质量、回路等问题造成的非全相状态,情况要复杂一些。

例如,断路器跳开一相,由于断路器不对应启动重合闸,将断路器重合;如果断路器故障,跳开相不能重合,该断路器将处于非全相运行。

对于这类非全相运行状态,设备主保护一般不能消除。

因此,综合考虑上述各种因素,分相操作的220 kV线路断路器应当装设能反映断路器非全相运行状态的非全相保护,作用于跳开已处于不正常状态的断路器。

2几种非全相保护的常用方案分析非全相保护的实现,一般需要反映断路器三相位置不一致的回路,可以采用断路器辅助触点组合实现,也可以采用跳闸位置、合闸位置继电器的接点组合(以下简称三相不一致接点),该接点组合一般由操作箱来实现。

二分之三断路器接线方式的分析摘要本文主要阐述了当母线发生故障时，母线电压消失，则线路保护将失去电压，保护可能会误动，降低了运行的可靠性。

所以二分之三断路器接线方式要求采用线路PT来提供保护、表计及同期电压量，提高线路运行的可靠性。

关键词二分之三接线；倒闸操作；运行分析二分之三断路器接线是两条出线回路由3台断路器控制的双母线结线，它是介于单断路器双母线和双断路器双母线之间的一种接线方式。

1主要运行方式1）正常运行方式。

两组母线同时运行，所有断路器和隔离断路器均合上。

2）断路器检修时运行方式。

任何一台断路器故障时，可将故障断路器两侧隔离断路器拉开，将故障断路器退出运行，进行检修。

3）线路停电断路器合环的运行方式。

线路因故停电，而断路器、隔离断路器无检修工作时，可将线路出口隔离断路器拉开，其余断路器、隔离断路器合上继续运行，以提高供电可靠性。

4）母线检修的运行方式。

母线检修时，断开母线断路器，及其两侧隔离断路器。

这种运行方式相当于单母线接线，其中几条出线经两台断路器与母线连接，运行可靠性降低，实际工作中应尽量缩短单母线运行时间。

2二分之三断路器接线的优缺点结合海会500 kV变电站对二分之三断路器接线方式的优缺点进行分析，大致归纳为以下几点。

1）供电可靠性高。

每一出线回路由两台断路器供电，发生母线故障或断路器故障时不会导致出线停电。

2）运行方式灵活。

正常运行时，两组母线和所有断路器都投入运行，从而形成多环路供电方式，而且停用任一断路器不会影响正常供电。

3）倒闸操作、检修方便。

操作量小，母差保护简单，PT二次回路不需要切换，电压回路简单。

检修断路器时，不需进行倒旁路的倒闸操作。

4）设备投资大。

一条出线回路故障跳开两台断路器，每串中间断路器连接两个回路，所以二次结线比较复杂。

3二分之三断路器接线的继电保护二次接线220 kV线路综合重合闸大多都是经过重合闸中选相元件实现选相跳闸的。

这种方式对双母线带旁路接线，一条接线只有一台断路器是没有问题的，但是二分之三断路器接线中一条出线带有两台断路器，如果只装设一套重合闸，必然使二次接线复杂。

精心整理3／2接线特点：500KV变电所在高压系统中一般担负汇集电能、重新分配负荷、输送功率等多重任务。

因此它是高压输电系统中的重要地位非常关键。

目前我国500KV变电所电气主接线一般采用双母线四分段带旁路和3／2断路器的接线方式。

3／2断路器接线方式的运行优点日渐凸现，所以，现在用3／2接线方式的多。

----------------------------------1、主要运行方式：---------------------------------------综上所述，3／2断路器接线方式的利大于弊。

针对这种接线方式的弊端，我们可以在继电保护选用上下功夫，在满足选择性、快速性、灵敏性、可靠性的基础上，提高继电保护动作的精度，简化范围配置，实现单一保护，避免重复性。

---------------------------------------二、倒闸操作顺序的分析：?我们之所以要讨论倒闸操作的顺序问题，因在电力系统操作中，由于刀闸的操作顺序造成的带负荷拉合闸事故是几种常见的恶性误操作事故之一。

所以我们一定要按照部颁规定和主管单位的规定执行，以确保倒闸操作的正确。

即使是操作中发生事故，也要把事故影响限制在最下范围。

1、???带负荷拉合刀闸的危害和防误措施C、线路或主变运行，母线侧断路器转入检修的操作。

如带负荷拉闸事故发生在线路或主变侧，两侧断路器跳闸，造成线路或主变停电，影响系统安全运行。

如带负荷拉闸事故发生在母线侧，母线上所有断路器跳闸，切除故障点，不影响线路及主变正常运行。

所以应按照断路器（开关）－—母线侧隔离开关（刀闸）－—线路或主变侧隔离开关（刀闸）的顺序依次操作。

送电操作应与上述相反的顺序进行。

D、线路或主变停电时，断路器合环运行的操作。

如带负荷合闸事故发生在短引线侧，两侧断路器跳闸切除故障，不影响系统安全运行。

如发生带负荷合闸事故发生在母线侧，造成母线无电压，此时变为单母线运行方式，运行的可靠性降低。

断路器三相不一致与重合闸的时间配合关系摘要：通过典型事故案例，分析断路器三相不一致保护与重合闸的时间配合关系。

三相不一致保护提前出口会闭锁重合闸，造成单相故障线路三跳。

从运维、定期试验、设备原理、安装位置等几个方面提出合理的改进措施，有助于防止断路器机构本体三相不一致保护误动。

关键词：三相不一致；重合闸；时间继电器1三相不一致保护1.1机构本体三相不一致保护机构本体三相不一致保护的非全相状态判别回路由断路器常开辅助接点52a/1三相并联后与断路器常闭辅助接点52b/1三相并联后串联组成，如图1所示。

当满足非全相运行状态后，导通正电端，通过三相不一致总功能压板给三相不一致时间继电器47T励磁，其延时闭合接点达到整定的2.5S延时后闭合，分别给继电器47TX和47TXX励磁，继电器47TX的常开触点经过三相不一致的分相出口压板，分别给断路器A、B、C相的跳闸线圈52T1励磁，实现机构本体三相不一致保护跳闸功能。

1.2保护装置三相不一致保护（1）RCS-921C三相不一致保护当不一致保护投入，任一相TWJ动作，且无电流时，确认为该相开关在跳闸位置，当任一相在跳闸位置而三相不全在跳闸位置，则确认为不一致。

不一致可经零序电流或负序电流开放，由软件控制字控制其投退。

经可整定的动作时间满足不一致动作条件时，出口跳开本断路器。

（2）RCS-923A三相不一致保护RCS-923A三相不一致保护由非全相接点起动，非全相接点的接线方式如图2所示（此图也为RCS-921C的断路器非全相运行后台告警信号回路）。

三相不一致保护可采用零序电流或负序电流作为动作的辅助判据，可分别由控制字选择投退。

三相不一致保护辅助判据电流元件返回系数为0.95。

非全相状态判别回路由三相跳闸位置继电器TWJ的常开接点并联后与两组三相合闸位置继电器HWJ的常开接点并联后串联组成。

当满足非全相状态时，经过24V光电耦合将非全相状态开入RCS-923A保护装置，保护经过零序电流或者负序电流辅助判别后（可由控制字整定选择投退），经不一致延时，保护装置动作驱动TJR继电器实现三相跳闸并闭锁重合闸。
