断路器失灵保护

断路器失灵保护原理断路器是电力系统中的重要保护设备，它能够在电路发生故障时迅速切断电源，保护设备和人员的安全。

然而，如果断路器本身失灵，就可能导致电路无法及时切断，从而造成严重的事故。

因此，了解断路器失灵的保护原理对于确保电力系统的安全稳定至关重要。

断路器失灵保护的原理主要包括以下几个方面：1. 熔断器保护，熔断器是断路器中的重要部件，它能够在电路中发生过载或短路时熔断，切断电源。

但是，如果熔断器本身失灵，就可能导致断路器无法正常工作。

因此，断路器失灵保护原理中需要考虑熔断器的可靠性和灵敏度，确保在电路发生故障时能够及时切断电源。

2. 电磁触发保护，断路器通常采用电磁触发装置来实现迅速切断电源。

这种装置能够在电路中发生故障时产生足够的电磁力，使断路器迅速动作，切断电源。

但是，如果电磁触发装置失灵，就可能导致断路器无法及时切断，从而造成事故。

因此，断路器失灵保护原理中需要考虑电磁触发装置的可靠性和稳定性，确保在各种工作条件下都能够正常工作。

3. 过压保护，在电力系统中，可能会出现过压的情况，如果断路器无法对过压进行有效保护，就可能导致设备损坏甚至引发火灾。

因此，断路器失灵保护原理中需要考虑过压保护装置的可靠性和灵敏度，确保在电路发生过压时能够及时切断电源。

4. 过流保护，在电力系统中，可能会出现过流的情况，如果断路器无法对过流进行有效保护，就可能导致设备损坏甚至引发火灾。

因此，断路器失灵保护原理中需要考虑过流保护装置的可靠性和灵敏度，确保在电路发生过流时能够及时切断电源。

综上所述，断路器失灵保护原理涉及熔断器保护、电磁触发保护、过压保护和过流保护等多个方面，需要综合考虑各种可能的故障情况，确保断路器在任何情况下都能够可靠地工作。

只有这样，才能有效保护电力系统的安全稳定，避免因断路器失灵而导致的严重事故发生。

断路器失灵保护分析摘要断路器失灵保护是指当某一相的故障电流无法通过该断路器时，其保护动作跳开其他相的断路器，以确保电网中不会再出现同一故障。

目前，电网中常采用断路器失灵保护。

对于电压型的断路器而言，当系统发生故障时，通过重合闸装置可以迅速将故障切除。

但若系统发生单相接地短路或三相短路时，由于故障电流较小，此时若不利用重合闸装置来切除故障，将导致事故扩大。

因此在实际工作中，要求断路器失灵保护与重合闸装置配合使用。

失灵保护的动作原理是当某一相的断路器失灵时，将会导致该相的电压降低、电流增大。

该电压降低、电流增大后将使故障点的电弧熄灭，从而保证系统的稳定运行。

所以失灵保护必须配合重合闸装置一起使用。

一、概述电力系统中，电压型断路器在正常情况下都能可靠切断故障电流，当线路或设备发生故障时，由于断路器失灵，电流无法流过，断路器就不能切断故障电流。

此时若线路或设备未被短路，线路和设备的故障仍能迅速排除，故障点也可能很快被熄灭。

如果线路或设备发生了短路，由于电流较小，则必须由断路器跳闸来切除故障。

此时若只有一台断路器失灵时，由于电网仍能正常运行，断路器跳闸后还可能使故障进一步扩大。

为了保证电网的安全可靠运行，应设置断路器失灵保护。

（1）对于高压系统来说，断路器失灵保护是必不可少的保护装置。

由于短路电流较大，在系统运行方式发生变化时可能引起绝缘破坏、事故扩大、继电保护装置误动或拒动等情况发生。

（2）对于中、低压系统来说，在一些地方电网中还没有装设保护装置时也常采用失灵保护。

（3）由于线路或设备的故障可能造成继电保护装置的误动或拒动，使电网失稳或导致事故扩大等严重后果，因此对于线路或设备发生故障后必须设置失灵保护。

二、失灵保护的动作特性（1）当某相的断路器失灵时，其保护装置将迅速的跳开其他相的断路器。

由于失灵保护动作特性具有特殊性，所以它与一般的保护相比，具有以下几点特性：①灵敏性：即动作电流大于动作电压，继电器动作速度快，继电器在一段时间内能可靠地动作。

断路器失灵保护分析针对断路器失灵保护中存在的一些问题，对失灵保护的设置和组成元件进行分析。

标签：断路器；拒动；保护0 前言在电网规模不断扩大的现代社会，当出现某种故障需要及时切除故障设备时，如发生断路器拒动，将扩大故障范围，引起设备损坏。

在继电保护的配置中，遵循近端保护的原则，断路器失灵保护得到了普遍采用。

1 断路器失灵保护的设置断路器出现非全相运行时，三相电流严重不平衡，此时断路器如发生一相拒动，造成发电机组与系统单相联系的非正常运行状态。

虽然由此产生的负序电流会引起负序电流保护动作，但由于断路器拒动，无法切除故障，长期运行必将引起发电机转子损坏。

断路器失灵保护是指当某一设备出现故障需要切除，但其自身无法实现，可以启动失灵保护，通过切除其他相关断路器来达到切除故障的目的。

2 断路器失灵保护讨论由于发电厂主接线的不同，高压侧断路器操作机构的差异，各发电厂的断路器失灵保护的配置不尽相同，在此对失灵保护的一些问题进行分析和探讨。

2.1 失灵保护复合电压闭锁元件随着电网的不断发展，虽然复合电压闭锁可防止失灵保护误动，但其弊端也逐渐显现出来。

虽然增加复合电压闭锁可以使过电流元件的灵敏度提高，但在断路器非全相时，运行系统基本处于正常状态，系统母线电压变化不大，对母线三相电压影响不大，也不能产生较大的零序电压，不能使母线电压闭锁的电压继电器启动。

所以复合电压闭锁功能不仅不能发挥作用，反而会造成失灵保护拒动，扩大事故范围。

为了减少非全相状态下产生的负序电流对发电机转子的影响，在断路器非全相运行时应尽快解除复合电压闭锁，以防止出现重大电力系统事故。

现在新建大型机组多采用3 / 2主接线形式。

由于变压器内部阻抗的存在，当变压器低压侧发生故障时，会在变压器高压侧产生较高的残压，零序电压和低电压判据反而使失灵保护无法出口。

此时若高压侧断路器发生拒动，失灵保护无法启动。

为了以较少的时间切除故障设备，建议取消变压器高压断路器失灵保护的复合电压闭锁功能。

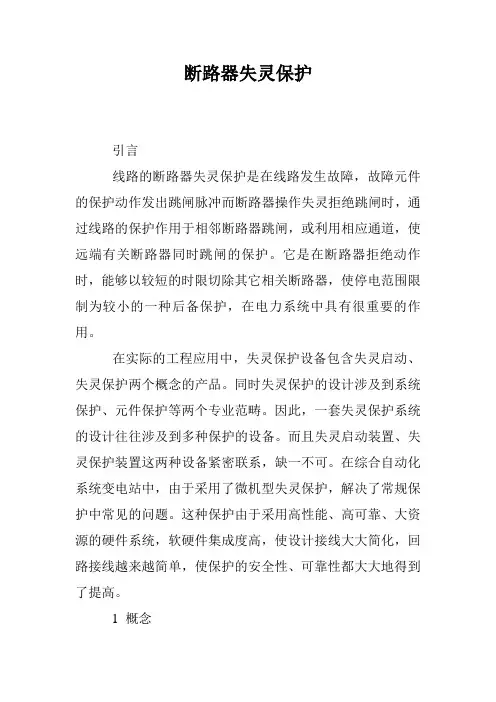

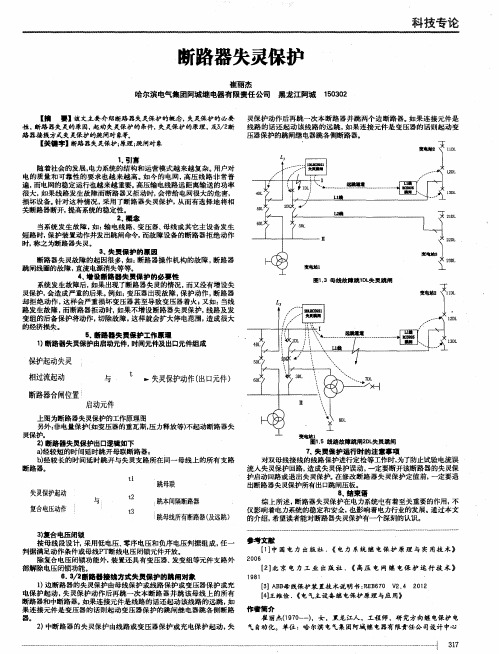

断路器失灵保护引言线路的断路器失灵保护是在线路发生故障，故障元件的保护动作发出跳闸脉冲而断路器操作失灵拒绝跳闸时，通过线路的保护作用于相邻断路器跳闸，或利用相应通道，使远端有关断路器同时跳闸的保护。

它是在断路器拒绝动作时，能够以较短的时限切除其它相关断路器，使停电范围限制为较小的一种后备保护，在电力系统中具有很重要的作用。

在实际的工程应用中，失灵保护设备包含失灵启动、失灵保护两个概念的产品。

同时失灵保护的设计涉及到系统保护、元件保护等两个专业范畴。

因此，一套失灵保护系统的设计往往涉及到多种保护的设备。

而且失灵启动装置、失灵保护装置这两种设备紧密联系，缺一不可。

在综合自动化系统变电站中，由于采用了微机型失灵保护，解决了常规保护中常见的问题。

这种保护由于采用高性能、高可靠、大资源的硬件系统，软硬件集成度高，使设计接线大大简化，回路接线越来越简单，使保护的安全性、可靠性都大大地得到了提高。

1 概念所谓断路器失灵保护，就是当系统发生故障时，故障元件的保护动作，因其断路器操作机构失灵拒绝跳闸时，通过故障元件的保护，作用于同一变电所相邻元件的断路器使之跳闸的保护方式。

在220kV 及以上电力网中，以及110kV 电力网的个别重要部分，由于输电线路一般输送的功率大，输送距离远，当线路发生故障而断路器又拒动时，将给电网带来很大威胁，故普遍装设了断路器失灵保护，有选择地将失灵拒动的断路器所连接母线上的其余运行中的断路器断开，以减小设备损坏，缩小停电范围，提高系统的安全稳定性。

2 断路器失灵保护的应用与要求由于断路器失灵保护要动作于跳开一组母线上的所有断路器，而且在保护的接线上将所有断路器的操作回路都连接在一起，因此，应注意提高失灵保护动作的可靠性，以防止误动而造成严重的事故。

为此，对失灵保护的设计应提出如下要求：2.1 对双母线接线方式或单母带分段断路器的接线方式（1）对带有母联断路器和分段断路器的母线要求断路器失灵保护应首先动作于断开母联断路器或分段断路器，然后动作于断开与拒动断路器连接在同一母线上的所有电源支路的断路器，同时还应考虑运行方式来选定跳闸方式。

断路器失灵保护一、引言断路器失灵保护是指故障电气设备的继电保护动作发出跳闸命令而断路器拒动时，利用故障设备的保护动作信息与拒动断路器的电流信息构成对断路器失灵的判别，能够以较短的时限切除同一厂站内其他有关的断路器，使停电范围限制在最小，从而保证整个电网的稳定运行，避免造成发电机、变压器等故障元件的严重烧损和电网的崩溃瓦解事故。

断路器拒动是电网故障情况下又叠加断路器操作失灵的双重故障，允许适当降低其保护要求，但必须以最终能切除故障为原则。

在现代高压和超高压电网中，断路器失灵保护作为一种近后备保护方式得到了普遍采用。

二、失灵保护的基本构成及作用失灵保护由电庄闭锁元件、保护动作与电流判别构成的启动回路、时间元件及跳闸出口回路组成。

启动回路是保证整套保护正确工作的关键之一，必须安全可靠，应实现双重判别，防止单一条件判断断路器失灵，以及因保护触点卡涩不返回或误碰、误通电等造成的误启动。

启动回路包括启动元件和判别元件;2个元件构成“与”逻辑，如图1所示。

启动元件通常利用断路器自动跳闸出口回路本身，可直接用瞬时返回的出口跳闸继电器触点，也可与出口跳闸继电器并联的、瞬时返回的辅助中间继电器触点，触点动作不复归表示断路器失灵。

判别元件以不同的方式鉴别故障确未消除。

现有运行设备采用相电流(线路)、零序电流(变压器)的“有流”判别方式。

保护动作后，回路中仍有电流，说明故障确未消除。

时间元件是断路器失灵保护的中间环节，为了防止单一时间元件故障造成失灵保护误动，时间元件应与启动回路构成“与”逻辑后，再启动出口继电器。

失灵保护的电压闭锁一般由母线低电压、负序电压和零序龟压继电器构成。

当失灵保护与母差保护共用出口跳闸回路时，它们也共用电压闭锁元件。

三、存在的主要问题和改进措施(一)线路失灵保护存在的问题常规的断路器失灵保护都是采用能够快速复归的相电流元件作为断路器未断开的判别元件，该判别无件继电器的触点与保护触点配合分别构成单相跳闸和三相跳闸启动失灵回路，加装判别元件就是为了防止保护出口触点卡住不返回，或者误碰、误通电等情况时造成开关失灵保护误启动，进而使失灵保护工作更安全可靠。

浅谈断路器失灵保护原理及分析【摘要】随着国民经济的发展和人民生活水平的不断提高，对电力系统的可靠性要求越来越高，因此电网安全运行至关重要。

断路器失灵保护作为变压器、断路器重要的继电保护，对电网的安全稳定运行意义重大。

本文浅谈220kV断路器失灵保护原理及回路分析，掌握220kV断路器失灵保护的动作原理，了解分析动作原因，为电气运行值班员在事故处理及分析时累计经验，从而更好保证电网设备稳定可靠运行，提高供电可靠性。

【关键词】断路器；200kV失灵保护；原理；分析0 引言220kV断路器失灵保护作为变压器、断路器重要的继电保护，对电网的安全稳定运行意义重大。

同时也是电气运行值班员应掌握、了解的重要继电保护。

本文浅谈220kV断路器失灵保护原理及回路，分析了解失灵保护动作过程，对电气运行值班员在事故处理及分析时可起到积极作用。

1 220kV失灵保护的定义及基本工作原理1）定义：当母线引出线上发生故障时，当故障元件的保护动作而断路器因操作失灵拒绝跳闸时，为缩小故障范围，利用故障元件的保护作用在其所在母线相邻断路器使其跳闸，有条件的还可以利用通道，使远端有关断路器同时跳闸的保护装置或接线称为断路器失灵保护，也是“近后备”保护中防止断路器拒动的一项有效措施。

2）基本工作原理如图1所示：断路器失灵保护包括启动元件、时间元件和跳闸出口元件，在k点发生故障时，断路器QF7保护动作但断路器拒动，则失灵保护启动切除断路器QF4、QF5。

图1 断路器失灵保护原理图2 220kV断路器失灵保护分析2.1 启动方式线路的失灵保护启动装置中的相电流判别元件接点与线路保护该相保护动作触点串联后，提供给母线保护，经过母线保护中的母线运行方式识别元件判定失灵断路器所在母线，满足失灵保护电压闭锁条件后，经较短时限跳开母联断路器，再经一时限切除失灵断路器所在母线的各个连接元件。

线路保护装置向母线保护提供保护动作触点，与母线保护中的相电流启动接点构成与门，经过母线保护中的母线运行方式识别元件判定失灵断路器所在母线，满足失灵保护电压闭锁条件后，经较短时限跳开母联断路器，再经一时限切除失灵断路器所在母线的各个连接元件。

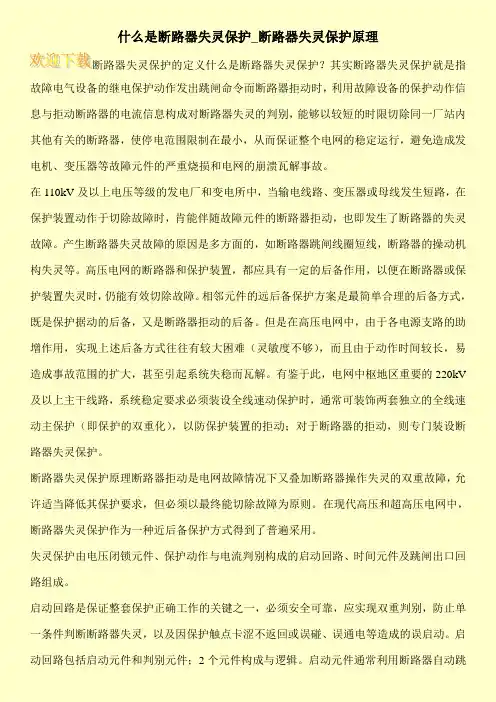

什么是断路器失灵保护_断路器失灵保护原理断路器失灵保护的定义什么是断路器失灵保护？其实断路器失灵保护就是指故障电气设备的继电保护动作发出跳闸命令而断路器拒动时，利用故障设备的保护动作信息与拒动断路器的电流信息构成对断路器失灵的判别，能够以较短的时限切除同一厂站内其他有关的断路器，使停电范围限制在最小，从而保证整个电网的稳定运行，避免造成发电机、变压器等故障元件的严重烧损和电网的崩溃瓦解事故。

在110kV及以上电压等级的发电厂和变电所中，当输电线路、变压器或母线发生短路，在保护装置动作于切除故障时，肯能伴随故障元件的断路器拒动，也即发生了断路器的失灵故障。

产生断路器失灵故障的原因是多方面的，如断路器跳闸线圈短线，断路器的操动机构失灵等。

高压电网的断路器和保护装置，都应具有一定的后备作用，以便在断路器或保护装置失灵时，仍能有效切除故障。

相邻元件的远后备保护方案是最简单合理的后备方式，既是保护据动的后备，又是断路器拒动的后备。

但是在高压电网中，由于各电源支路的助增作用，实现上述后备方式往往有较大困难（灵敏度不够），而且由于动作时间较长，易造成事故范围的扩大，甚至引起系统失稳而瓦解。

有鉴于此，电网中枢地区重要的220kV 及以上主干线路，系统稳定要求必须装设全线速动保护时，通常可装饰两套独立的全线速动主保护（即保护的双重化），以防保护装置的拒动；对于断路器的拒动，则专门装设断路器失灵保护。

断路器失灵保护原理断路器拒动是电网故障情况下又叠加断路器操作失灵的双重故障，允许适当降低其保护要求，但必须以最终能切除故障为原则。

在现代高压和超高压电网中，断路器失灵保护作为一种近后备保护方式得到了普遍采用。

失灵保护由电压闭锁元件、保护动作与电流判别构成的启动回路、时间元件及跳闸出口回路组成。

启动回路是保证整套保护正确工作的关键之一，必须安全可靠，应实现双重判别，防止单一条件判断断路器失灵，以及因保护触点卡涩不返回或误碰、误通电等造成的误启动。

断路器失灵保护 断路器失灵：
故障元件的断路器在保护作用下拒绝动作
（跳闸），即为断路器失灵故障。

断路器失灵保护；
在母线的连接元件上发生故障，故障元件的保护正确动作，而其断路器拒绝动作；或故障发生在断路器和电流互感器之间，故障元件的保护动作，断路器跳开，但故障并未切除，此时利用故障元件的保护，以较短的时限，动作于同一母线上其它有关断路器跳闸的后备保护，称为断路器失灵保护。

失灵保护在下列情况下应可靠动作：
1.母线连接元件的断路器失灵
2.母联断路器（分段断路器）失灵
3.故障发生在断路器与电流互感器之间而且故障元件的断路器已跳闸
失灵保护动作时断开与失灵断路器连接在同一母线上的所有有源支路的断路器；对于线路，在失灵保护动作的同时，应使故障线路高频保护的发信机停信，作用线路对侧断路器跳闸。

原理框图
起动条件：
1.故障元件的保护出口继电器动作后不返回；
2.在故障元件保护的保护范围内依然存在着故障，失灵判别元件起动。

失灵判别元件：
检查母线电压的低电压元件
－母线上连接元件较多
检查故障元件电流的电流元件
－母线上连接元件较少
动作时间：
躲开断路器的跳闸时间与保护的返回时间之和。

例如：220kV断路器动作时间可取0.3s。

失灵保护实现一、失灵保护：断路器失灵保护是指故障电气设备的继电保护动作发出跳闸命令而断路器拒动时，利用故障设备的保护动作信息与拒动断路器的电流信息构成对断路器失灵的判别，能够以较短的时限切除同一厂站内其他有关的断路器，使停电范围限制在最小，从而保证整个电网的稳定运行，避免造成发电机、变压器等故障元件的严重烧损和电网的崩溃瓦解事故。

断路器拒动是电网故障情况下又叠加断路器操作失灵的双重故障，允许适当降低其保护要求，但必须以最终能切除故障为原则。

在现代高压和超高压电网中，断路器失灵保护作为一种近后备保护方式得到了普遍采用。

3、保护原理：断路器失灵保护由保护跳闸不返回且断路器仍流过故障电流，再经其它条件（如复合电压闭锁等）启动，经延时出口，即由保护动作与电流判别、电压闭锁元件、构成的启动回路、时间元件及跳闸出口回路组成。

失灵保护分为故障相失灵、非故障相失灵和发、变三跳起动失灵及充电保护启动失灵。

1）故障相失灵：按相对应的线路保护跳闸接点和失灵过流高定值都动作；2）非故障相失灵：由三相跳闸输入接点保持失灵过流高定值动作元件，并且失灵过流低定值动作元件连续动作；3）发、变三跳起动失灵：由发、变三跳起动的失灵保护可分别经低功率因素、负序过流和零序过流三个辅助判据开放（三个辅助判据均可由整定控制字投退）。

输出的动作逻辑先经“失灵跳本开关时间”延时发三相跳闸命令跳本断路器，再经“失灵动作时间”延时跳开相邻断路器。

4）充电保护起动失灵：当充电保护动作时，如果失灵保护投入，则经“失灵动作时间”延时跳开相邻断路器。

二、我站失灵保护实现1、500kV断路器失灵保护实现1）500kV断路器失灵保护通过RCS921A在收到保护跳闸开入时判断过流，启动经延时出口。

失灵回路如下：在主保护中取分相跳闸接点TJ，若921A的分相过流接点SL接通，则启动失灵；或在操作箱取三跳接点TJR，若921A的三相过流接点SL2接通，则启动失灵。

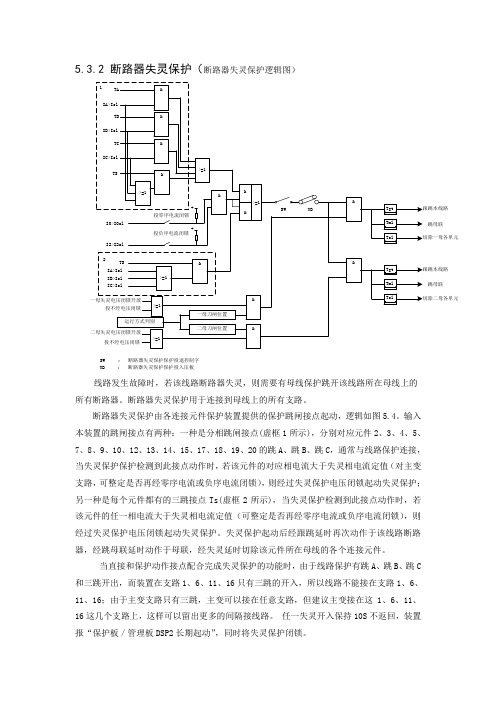

5.3.2 断路器失灵保护（断路器失灵保护逻辑图）线路发生故障时，若该线路断路器失灵，则需要有母线保护跳开该线路所在母线上的所有断路器。

断路器失灵保护用于连接到母线上的所有支路。

断路器失灵保护由各连接元件保护装置提供的保护跳闸接点起动，逻辑如图5.4。

输入本装置的跳闸接点有两种：一种是分相跳闸接点(虚框1所示)，分别对应元件2、3、4、5、7、8、9、10、12、13、14、15、17、18、19、20的跳A 、跳B 、跳C ，通常与线路保护连接，当失灵保护保护检测到此接点动作时，若该元件的对应相电流大于失灵相电流定值（对主变支路，可整定是否再经零序电流或负序电流闭锁），则经过失灵保护电压闭锁起动失灵保护；另一种是每个元件都有的三跳接点Ts(虚框2所示)，当失灵保护检测到此接点动作时，若该元件的任一相电流大于失灵相电流定值（可整定是否再经零序电流或负序电流闭锁），则经过失灵保护电压闭锁起动失灵保护。

失灵保护起动后经跟跳延时再次动作于该线路断路器，经跳母联延时动作于母联，经失灵延时切除该元件所在母线的各个连接元件。

当直接和保护动作接点配合完成失灵保护的功能时，由于线路保护有跳A 、跳B 、跳C 和三跳开出，而装置在支路1、6、11、16只有三跳的开入，所以线路不能接在支路1、6、11、16；由于主变支路只有三跳，主变可以接在任意支路，但建议主变接在这1、6、11、16这几个支路上，这样可以留出更多的间隔接线路。

任一失灵开入保持10S 不返回，装置报“保护板／管理板DSP2长期起动”，同时将失灵保护闭锁。

>=1TA IA>Isl&&TB IB>Isl&TC IC>IslI0>I0slI2>I2sl ++投零序电流闭锁投负序电流闭锁>=1IA>Isl IB>Isl IC>IslTS &&运行方式判别一母刀闸位置二母刀闸位置&一母失灵电压闭锁开放&&&Tgt Tml Tsl跟跳本线路跳母联切除一母各单元Tgt TmlTsl跟跳本线路跳母联切除二母各单元12SWYBSW : 断路器失灵保护保护投退控制字YB : 断路器失灵保护保护投入压板投不经电压闭锁投不经电压闭锁&&>=1&>=1TS>=1>=1二母失灵电压闭锁开放。

本文先介绍了失灵保护的基本构成及作用，列举了现在的失灵保护存在的问题和改进措施，最后指出了应用断路器失灵保护应注意的几个问题。

一、引言断路器失灵保护是指故障电气设备的继电保护动作发出跳闸命令而断路器拒动时，利用故障设备的保护动作信息与拒动断路器的电流信息构成对断路器失灵的判别，能够以较短的时限切除同一厂站内其他有关的断路器，使停电范围限制在最小，从而保证整个电网的稳定运行，避免造成发电机、变压器等故障元件的严重烧损和电网的崩溃瓦解事故。

断路器拒动是电网故障情况下又叠加断路器操作失灵的双重故障，允许适当降低其保护要求，但必须以最终能切除故障为原则。

在现代高压和超高压电网中，断路器失灵保护作为一种近后备保护方式得到了普遍采用。

二、失灵保护的基本构成及作用失灵保护由电庄闭锁元件、保护动作与电流判别构成的启动回路、时间元件及跳闸出口回路组成。

启动回路是保证整套保护正确工作的关键之一，必须安全可靠，应实现双重判别，防止单一条件判断断路器失灵，以及因保护触点卡涩不返回或误碰、误通电等造成的误启动。

启动回路包括启动元件和判别元件；2个元件构成“与”逻辑，如图1所示。

图1 失灵保护电路图启动元件通常利用断路器自动跳闸出口回路本身，可直接用瞬时返回的出口跳闸继电器触点，也可与出口跳闸继电器并联的、瞬时返回的辅助中间继电器触点，触点动作不复归表示断路器失灵。

判别元件以不同的方式鉴别故障确未消除。

现有运行设备采用相电流（线路）、零序电流（变压器）的“有流”判别方式。

保护动作后，回路中仍有电流，说明故障确未消除。

时间元件是断路器失灵保护的中间环节，为了防止单一时间元件故障造成失灵保护误动，时间元件应与启动回路构成“与”逻辑后，再启动出口继电器。

失灵保护的电压闭锁一般由母线低电压、负序电压和零序龟压继电器构成。

当失灵保护与母差保护共用出口跳闸回路时，它们也共用电压闭锁元件。

三、存在的主要问题和改进措施（一）线路失灵保护存在的问题常规的断路器失灵保护都是采用能够快速复归的相电流元件作为断路器未断开的判别元件，该判别无件继电器的触点与保护触点配合分别构成单相跳闸和三相跳闸启动失灵回路，加装判别元件就是为了防止保护出口触点卡住不返回，或者误碰、误通电等情况时造成开关失灵保护误启动，进而使失灵保护工作更安全可靠。

断路器失灵保护的基本原理断路器是一种用于保护电路免受过载、短路和地线故障等电气故障影响的电器装置。

它的基本原理是通过感知电路中的异常电流或电压信号，自动切断电路，以防止电路的损坏和安全事故的发生。

断路器失灵保护的基本原理是指断路器在工作过程中失去正常的保护功能，无法及时切断电路。

这种情况可能会导致电路过载、短路和地线故障等故障状态持续存在，从而对电器设备和人身安全造成严重威胁。

断路器的失灵保护通常包括两个方面：失灵检测和失灵切除。

失灵检测是指通过监测断路器的工作状态，判断其是否正常工作。

失灵切除是指在检测到断路器失灵时，通过相应的控制信号将断路器切除，避免继续使用失灵的断路器。

在实际应用中，断路器的失灵保护通常由断路器本身和辅助保护装置两部分组成。

断路器本身具有一定的失灵保护功能。

在电路中，断路器通常由热保护和电磁保护两部分组成。

热保护是通过断路器内部的热继电器来实现的，当电路中的电流超过了设定的额定值时，热继电器会感应到电路的温度上升，从而切断电路。

电磁保护是通过断路器内部的电磁触发机构来实现的，当电路中的电流超过了设定的额定值时，电磁触发机构会感应到电路的电流异常，从而切断电路。

这些内置的保护机构可以有效地保护电路免受过载和短路等故障的影响。

辅助保护装置起到了监测和切除的作用。

辅助保护装置通常由电流互感器、电压互感器、继电器等组成。

电流互感器和电压互感器负责监测电路中的电流和电压信号，当电流或电压异常时，互感器会将信号传递给继电器。

继电器根据接收到的信号，判断断路器是否失灵，若失灵则发出切除信号，将断路器切除，保护电路的安全。

在实际应用中，为了提高失灵保护的可靠性和灵敏度，还可以采用其他辅助装置。

例如，可以利用电流差动保护装置来监测电路中的电流差异，当电流差异超过设定值时，差动保护装置会发出切除信号，切断电路。

此外，还可以采用过电压保护装置、接地保护装置等来提供额外的保护。

断路器失灵保护的基本原理是通过感知电路中的异常信号，自动切除电路，以防止电路的损坏和安全事故的发生。

浅析断路器失灵保护原理及出口配置随着国民经济的发展和人民生活水平的不断提高，对电力系统的可靠性要求越来越高，其继电保护的拒动与误动一旦发生，会对电力系统造成重大的危害。

失灵保护作为近后备保护中的最后一道防线，动作后将跳开母线上的各断路器，动作面积相对较大，因此要求失灵保护具有极高的可靠性，减小其拒动或误动的可能性。

關键词：断路器;失灵;原理;出口1 失灵保护简介断路器失灵保护是指当输电线路、变压器、母线或其他主设备发生故障，保护装置动作并发出了跳闸指令，但故障设备的断路器拒绝动作时，利用故障设备的保护动作信息与拒动断路器的电流信息构成对断路器失灵的判别，能够以较短的时限切除同一厂站内其他有关的断路器，使停电范围限制在最小，从而保证整个电网的稳定运行，避免造成发电机、变压器等故障元件的严重烧损和电网的崩溃瓦解事故，是断路器保护配置中重要的组成部分。

断路器操作机构发生故障、气压或液压降低、直流电源消失、跳闸线圈断线、操作回路故障等等都是断路器失灵的原因，其中最多发生的是气压或液压降低、直流电源消失及操作回路故障。

断路器失灵而没有采取措施，将会造成严重的后果如停电范围的扩大，持续的故障电流将严重损坏故障设备，甚至可能使电力系统瓦解。

2 实现方式断路器失灵保护由启动部分、时间元件及出口元件组成，为了保证断路器失灵保护动作的可靠性，保护必须具备下列两个条件才能启动：故障元件的保护出口继电器动作后不返回;在故障元件保护的保护范围内依然存在着短路，失灵判别元件启动。

失灵判别元件可采用检查母线电压的低电压继电器，或者采用检查故障元件的电流继电器作为失灵判别元件。

失灵判别元件的动作值应按照该元件末端短路时保护有足够的灵敏系数整定。

为了保证断路器失灵保护动作的可靠性，断路器失灵保护的时间元件在故障元件的保护动作后开始计时，因此，整定断路器失灵保护的动作时间时，应按照躲过断路器的跳闸时间与保护的返回时间之和整定即可。
