常用塑料的注塑工艺参数一、高密度聚乙烯（HDPE）料筒温度喂料区30～50℃（50℃）区1 160～250℃（200℃）区2 200～300℃（210℃）区3 220～300℃（230℃）区4 220～300℃（240℃）区5 220～300℃（240℃）喷嘴220～300℃（240℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度220～280℃料筒恒温220℃模具温度20～60℃注射压力具有很好的流动性能，避免采用过高的注射压力80～140MPa（800～1400bar）；一些薄壁包装容器除外可达到180MPa (1800bar)保压压力收缩程度较高，需要长时间对制品进行保压，尺寸精度是关键因素，约为注射压力的30％～60％背压5～20MPa（50～200bar）；背压太低的地方易造成制品重量和色散不均注射速度对薄壁包装容器需要高注射速度，中等注射速度往往比较适用于其它类的塑料制品螺杆转速高螺杆转速（线速度为1.3m/s）是允许的，只要满足冷却时间结束前就完成塑化过程就可以；螺杆的扭矩要求为低计量行程0.5～4D（最小值～最大值）；4D的计量行程为熔料提供足够长的驻留时间是很重要的残料量2～8mm，取决于计量行程和螺杆直径预烘干不需要；如果贮藏条件不好，在80℃的温度下烘干1h就可以回收率可达到100％回收收缩率 1.2～2.5％；容易扭曲；收缩程度高；24h后不会再收缩（成型后收缩）浇口系统点式浇口；加热式热流道，保温式热流道，内浇套；横截面面积相对小，对薄截面制品已足够机器停工时段无需用其它材料进行专门的清洗工作；PE耐温升料筒设备标准螺杆，标准使用的三段式螺杆；对包装容器类制品，混合段和切变段几何外形特殊（L：D＝25：1），直通喷嘴，止逆阀二、聚丙烯（PP）料筒温度喂料区30～50℃（50℃）区1 160～250℃（200℃）区2 200～300℃（220℃）区3 220～300℃（240℃）区4 220～300℃（240℃）区5 220～300℃（240℃）喷嘴220～300℃（240℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度220～280℃料筒恒温220℃模具温度20～70℃注射压力具有很好的流动性能，避免采用过高的注射压力80～140MPa（800～1400bar）；一些薄壁包装容器除外可达到180MPa (1800bar)保压压力避免制品产生缩壁，需要很长时间对制品进行保压（约为循环时间的30％）；约为注射压力的30％～60％背压5～20MPa（50～200bar）注射速度对薄壁包装容器需要高的注射速度（带蓄能器）；中等注射速度往往比较适用于其它类的塑料制品螺杆转速高螺杆转速（线速度为1.3m/s）是允许的，只要满足冷却时间结束前完成塑化过程就可以计量行程0.5～4D（最小值～最大值）；4D的计量行程为熔料提供足够长的驻留时间是很重要的残料量2～8mm，取决于计量行程和螺杆转速预烘干不需要；如果贮藏条件不好，在80℃的温度下烘干1h就可以回收率可达到100％回收收缩率 1.2～2.5％；收缩程度高；24h后不会再收缩（成型后收缩）浇口系统点式浇口或多点浇口；加热式热流道，保温式热流道，内浇套；浇口位置在制品最厚点，否则易发生大的缩水机器停工时段无需用其它材料进行专门的清洗工作；PP耐温升料筒设备标准螺杆，标准使用的三段式螺杆；对包装容器类制品，混合段和切变段几何外形特殊（L：D＝25：1），直通喷嘴，止逆阀三、聚苯乙烯（PS）料筒温度喂料区30～50℃（50℃）区1 160～250℃（200℃）区2 200～300℃（210℃）区3 220～300℃（230℃）区4 220～300℃（230℃）区5 220～300℃（230℃）喷嘴220～300℃（230℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度220～280℃料筒恒温220℃模具温度15～50℃注射压力具有很好的流动性能，避免采用过高的注射压力80～140MPa（800～1400bar）保压压力注射压力的30％～60％；相对较短的保压时间背压5～10MPa（50～100bar）；在背压太低的地方，熔料中易产生气泡（制品中有灰黑纹路）注射速度普遍较快，多级注射以制品形状为依据；对薄壁的包装容器应该尽可能快，必要时使用蓄能器螺杆转速高螺杆转速（最大线速度为1.3m/s）是允许的；但为取得好的效果，塑化过程应该缓慢同冷却时间一样计量行程0.5～4D（最小值～最大值）；4D的计量行程为熔料提供足够长的驻留时间是很重要的残料量2～8mm，取决于计量行程和螺杆转速预烘干不需要；如果贮藏条件不好，在80℃的温度下烘干1h就可以回收率可达到100％回收收缩率0.3％～0.6％浇口系统点式浇口；加热式热流道，保温式热流道，内浇套；相对较小的横截面为足够机器停工时段无需用其它材料进行专门的清洗工作；PS耐温升料筒设备标准螺杆，直通喷嘴，止逆阀四、聚氯乙烯－未增塑（PVC－U）料筒温度喂料区30～50℃（50℃）区1 140～160℃（150℃）区2 165～180℃（170℃）区3 180～210℃（190℃）区4 180～210℃（200℃）区5 180～210℃（200℃）喷嘴180～210℃（200℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度210～220℃料筒恒温120℃模具温度30～60℃注射压力80～160MPa（800～1600bar）保压压力不可设置太高，注射压力的40～60％，以模件和浇口为依据背压鉴于它的热敏感性，正确设置背压是很关键的；螺杆转动摩擦产生的热量（关闭热量输入控制）比从料筒加热圈产生的热量更好；背压不超过30MPa（300bar）注射速度不要设置太高并小心物料产生剪切效应；制品易产生变性或锐边的地方，应绝对需要多级注射速度螺杆转速使用允许的最低设置，最大速度折合线速度为0.2m/s；如果必要，延迟塑化以确保在冷却时间长的情况下，计量操作在低螺杆转速时能在冷却时间结束前完成；需要高扭矩并保持均匀计量行程 1.0～3.5D残料量应较小：1～5mm，取决于计量行程和螺杆直径；螺杆在安装料筒时确保最小配合预烘干如果贮藏条件不好，在70℃的温度下烘干1h就可回收率允许在材料没有热分解的状态下再生利用收缩率0.5％～0.7％浇口系统直浇口，片式浇口或圆片式浇口较好，对小的制品也可采用点式浇口；浇口朝着制品的方向应有圆弧过渡机器停工时段关闭加热，无背压塑化，允许熔料驻流2～3mm，然后像挤出机那样缓慢操作机器；重复操作直到料筒温度降到160℃，然后挤出余料，清空料筒料筒设备硬质PVC螺杆；有些需要料筒有加热圈和冷空气吹气装置；螺杆头有螺槽或没有螺槽，直通喷嘴五、增塑聚氯乙烯（P－PVC）料筒温度喂料区30～50℃（50℃）区1 140～160℃（150℃）区2 150～180℃（165℃）区3 160～220℃（180℃）区4 160～220℃（190℃）区5 160～220℃（190℃）喷嘴160～220℃（200℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度200～220℃料筒恒温120℃模具温度30～50℃注射压力80～120MPa（800～1200bar）保压压力注射压力的30％～60％背压5～10MPa（50～100bar）注射速度为了获得好的表面质量，注射不应该太快（如果必要，采用多级注射）螺杆转速设置中等螺杆转速，最大折合线速度为0.5m/s计量行程 1.0～3.5D残料量2～6mm，取决于计量行程和螺杆直径预烘干不需要；只有在贮藏条件不好，在70℃的温度下烘干1h就可回收率允许在材料没有热分解的状态下再生利用收缩率1％～2.5％浇口系统对小的制品可采用点式浇口；浇口朝着制品的方向应有圆弧过渡机器停工时段关闭加热，无背压塑化，操作几次挤出循环料筒设备标准螺杆，止逆环，直通喷嘴六、尼龙6（PA6）料筒温度喂料区60～90℃（70℃）区1 230～240℃（240℃）区2 230～240℃（240℃）区3 240～250℃（250℃）区4 240～250℃（250℃）区5 240～250℃（250℃）喷嘴230～240℃（250℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1喂料区和区1的温度是直接影响喂料效率，提高这些温度可使喂料更平均熔料温度240～250℃料筒恒温220℃模具温度60～100℃注射压力100～160MPa（1000～1600bar），如果是加工薄截面长流道制品（如电线扎带），则需要达到180MPa（1800bar）保压压力注射压力的50％；由于材料凝结相对较快，短的保压时间已足够。
橡胶硫化前后收缩率
（原创版）
目录
1.橡胶硫化简介
2.橡胶硫化对收缩率的影响
3.橡胶硫化前后的性能对比
4.橡胶硫化的应用及发展
正文
一、橡胶硫化简介
橡胶硫化是一种改善橡胶性能的重要工艺，通过加入各种助剂并在一定条件下进行硫化处理，使橡胶分子间相互交联，从而增强其弹性、耐热性、拉伸强度等性能。
橡胶硫化后，分子间的作用力增大，可以有效防止塑性流动，提高橡胶制品的耐用性和稳定性。
二、橡胶硫化对收缩率的影响
橡胶硫化前后，其收缩率会发生明显变化。
一般来说，橡胶硫化后收缩率会降低，这是因为硫化过程中，橡胶分子间形成空间立体结构，这种结构具有较强的稳定性，使得橡胶在受力时更容易发生变形，从而降低了收缩率。
三、橡胶硫化前后的性能对比
1.弹性：橡胶硫化后，其弹性会显著提高，可以更好地承受外力并迅速恢复原状。
2.耐热性：橡胶硫化后，其耐热性会明显增强，可以在较高温度下保持良好的性能。
3.拉伸强度：橡胶硫化后，其拉伸强度会显著提高，可以更好地承受
拉伸应力。
4.耐溶剂性：橡胶硫化后，其耐溶剂性会得到改善，不易溶于有机溶剂。
5.老化性能：橡胶硫化后，其老化性能会减缓，可以延长橡胶制品的使用寿命。
四、橡胶硫化的应用及发展
橡胶硫化技术在橡胶制品生产中具有重要地位，如轮胎、胶带、胶管等各类橡胶制品，均需要经过硫化处理才能获得优良的性能。
随着科学技术的不断发展，橡胶硫化技术也在不断进步，硫化条件和硫化剂种类不断优化，为橡胶制品性能的提高提供了有力保障。
总之，橡胶硫化对收缩率的影响是显著的，可以降低橡胶制品的收缩率，同时提高其弹性、耐热性、拉伸强度等性能。
一般通用型橡胶收缩率在1%～2%，特种合成橡胶最高达到3%～4%。
影响因素：
1．硫化温度
温度越高，收缩率越大
2．硫黄用量(交联密度)
硫黄用量3%左右时，胶料的收缩率约1.5～2%，当硫黄用量在15%时，收缩率可达4%，再增加的话，收缩率也几乎不再增大。
3．含胶率
含胶率越高，收缩率越大。
4．胶料的硬度
胶料的硬度越低，收缩率越大
K=2.8-0.02A K---胶料的收缩率% A---胶料的邵氏硬度
此外还有胶料的种类、制品形状与结构都会影响产品的收缩率
不同硬度天然的收缩率
硬度(邵氏A)3540455565
线性收缩率% 2.8 2.0 1.8 1.7 1.5
硬度(邵氏A)3852606690
径向收缩率%2～2.2 1.8～2 1.5～1.7 1.5～1.7 1.4～1.6

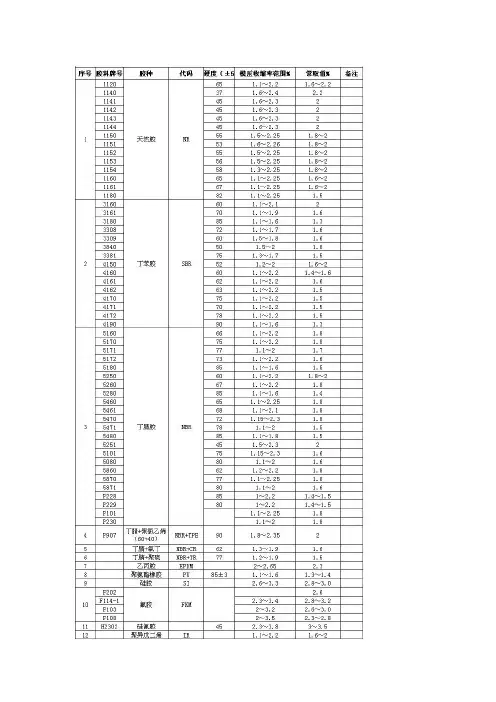

其它几种胶的收缩率（线性收缩率%）
硅胶3～5硬度胶1～1.5氟胶 2.5～3
夹1层纺织物胶料1～1.2夹2～3层纺织物胶料0.5～0.6。
