英文缩写中文简称规格比重收缩率% 模具温度℃料筒温度℃
ABS 丙烯腈-丁二烯-苯乙烯高抗冲 1.01-1.04 0.4-0.7 40-90 210-240 ABS 丙烯腈-丁二烯-苯乙烯高耐热 1.05-1.08 0.4-0.7 40-90 220-250 ABS 丙烯腈-丁二烯-苯乙烯阻燃 1.16-1.21 0.4-0.8 40-90 210-240 ABS 丙烯腈-丁二烯-苯乙烯增强 1.28-1.36 0.1-0.2 40-90 210-240 ABS 丙烯腈-丁二烯-苯乙烯透明 1.07 0.6-0.8 40-90 210-240 AAS 丙烯腈-丙烯酸酯-苯乙烯 - 1.08-1.09 0.4-0.7 50-85 210-240 PS 聚苯乙烯耐热 1.04-1.1 0.1-0.8 60-80 200-
PS 聚苯乙烯抗冲击 1.1 0.2-0.6 60-80 200-
PS 聚苯乙烯阻燃 1.08 0.2-0.6 60-80 200-
PS 聚苯乙烯增强 1.2-133 0.1-0.3 60-80 200-
AS(SAN) 丙烯腈-苯乙烯 - 1.075-1.1 0.2-0.7 65-75 180-270 AS(SAN) 丙烯腈-苯乙烯增强 1.2-1.46 0.1-0.2 65-75 180-270 BS 丁二烯-苯乙烯 - 1.04-1.05 0.4-0.5 65-75 180-270 PE 聚乙烯低密度LD 0.91-0.925 1.5-5 50-70 180-250 PE 聚乙烯中密度MD 0.926-0.94 1.5-5 50-70 180-250 PE 聚乙烯高密度HD 0.941-0.965 2-5 35-65 180-240 PE 聚乙烯交联XL 0.93-0.939 2-5 35-65 180-240
EEA 乙烯-丙烯酸乙酯共聚物 - 0.93 0.15-0.35 <60 205-315
EVA 乙烯-醋酸乙烯酯 - 0.943 0.7-1.2 24-40 120-180
PP 聚丙烯未改性 0.902-0.91 1-2.5 40-60 190-240
PP 聚丙烯共聚 0.89-0.905 1-2.5 40-60 190-240
PP 聚丙烯惰性料 1.0-1.3 0.5-1.5 40-60 190-240
PP 聚丙烯玻纤 1.05-1.24 0.2-0.8 40-60 200-240
PP 聚丙烯抗冲击 0.89-0.91 1-2.5 40-60 180-230

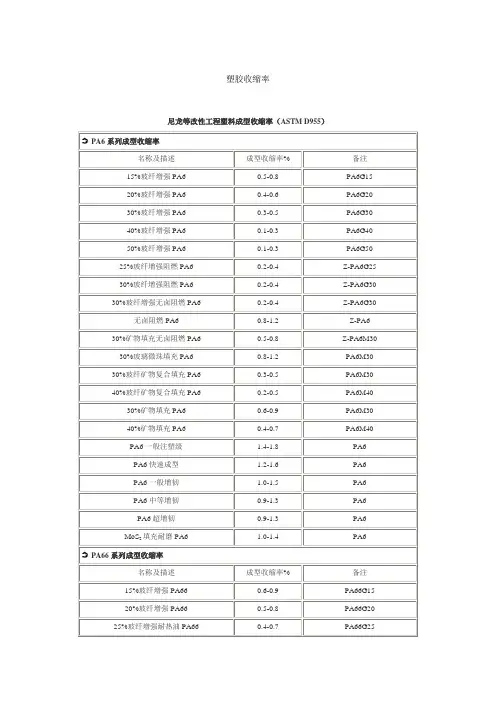

PA 聚酰胺(尼龙) PA66 1.13-1.15 0.8-1.5 20-95 315-370
PA 聚酰胺(尼龙) PA66GF30 1.38 0.5 30-85 260-310
PA 聚酰胺(尼龙) PA6 1.12-1.14 0.8-1.5 20-95 250-310
PA 聚酰胺(尼龙) PA6GF30 1.35-1.42 0.4-0.6 30-85 260-310
PA 聚酰胺(尼龙) PA66/PA6 1.08-1.14 0.5-1.5 35-80 250-310
PA 聚酰胺(尼龙) PA6/PA12 1.06-1.08 1.1 30-80 250-310
PA 聚酰胺(尼龙) PA6/PA12GF30 1.31-1.38 0.3 30-85 260-310
PA 聚酰胺(尼龙) PA6/PA9 1.08-1.1 1-1.5 30-85 250-310 PA 聚酰胺(尼龙) PA6/PA10 1.07-1.09 1.2 30-85 250-310 PA 聚酰胺(尼龙) PA6/PA10GF30 1.31-1.38 0.4 30-85 260-310 PA 聚酰胺(尼龙) PA11 1.03-1.05 1.2 30-85 250-310 PA 聚酰胺(尼龙) PA11GF30 1.26 0.3 30-85 260-310
PA 聚酰胺(尼龙) PA12 1.01-1.02 0.3-1.5 40 190-260
PA 聚酰胺(尼龙) PA12GF30 1.23 0.3 40-50 200-260
PA 聚酰胺(尼龙) PA610 1.06-1.08 1.2-1.8 60-90 230-260
PA 聚酰胺(尼龙) PA610GF30 1.25 0.4 60-80 230-280
PA 聚酰胺(尼龙) PA612 1.06-1.08 1.1 60-80 230-270
PA 聚酰胺(尼龙) PA613 1.04 1-1.3 60-80 230-270
PA 聚酰胺(尼龙) PA1313 1.01 1.5-2 20-80 250-300
PA 聚酰胺(尼龙) PA1010 1.05 1.1-1.5 50-60 190-210
PA 聚酰胺(尼龙) PA1010GF30 1.25 0.4 50-60 200-270
ACS 丙烯腈-氯化聚乙烯-苯乙烯 - 1.07 0.5-0.6 50-60 <200
MBS 甲基丙烯酸甲酯-丁二烯-苯乙烯 - 1.042 0.5-0.6 <80 200-220
TPX 聚4-甲基戊烯-1 透明 0.83 1.5-3 70 260-300
TPX 聚4-甲基戊烯-1 不透明 1.09 1.5-3 70 260-300
PM 聚降冰片烯 - 1.07 0.4-0.5 60-80 250-270
PVC 聚氯乙烯硬质 1.35-1.45 0.1-0.5 40-50 160-190
PVC 聚氯乙烯软质 1.16-1.35 1-5 40-50 160-180
CPVC 氯化聚氯乙烯 - 1.35-1.5 0.1-0.5 90-100 200-
PMMA 聚甲基丙烯酸甲酯 - 0.94 0.3-0.4 30-40 220-270
POM 聚甲醛均聚 1.42 2-2.5 60-80 205-220
POM 聚甲醛均聚增强 1.5 1.3-2.8 60-80 210-230
POM 聚甲醛共聚 1.41 2 60-80 205-220
POM 聚甲醛共聚增强 1.5 0.2-0.6 60-80 210-230
PC 聚碳酸酯无填料 1.2 0.5-0.7 80-110 250-340
PC 聚碳酸酯增强10% 1.25 0.2-0.5 90-120 250-320
PC 聚碳酸酯增强30% 1.24-1.52 0.1-0.2 -120 240-320
PC 聚碳酸酯 PC/ABS 1.1-1.2 0.5-0.9 90-120 250-320
PPO 聚苯醚未增强 1.06-1.1 0.07-0.09 120-150 340-
PPO 聚苯醚增强30% 1.21-1.36 0.03-0.04 120-150 350-
