大型水力发电机组的动平衡

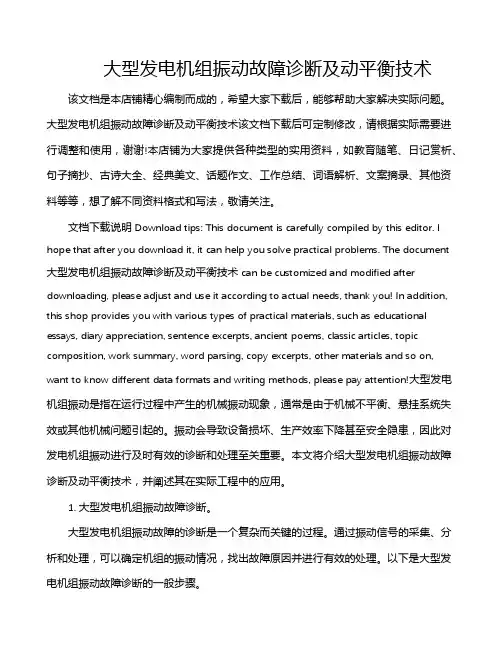

大型发电机组振动故障诊断及动平衡技术该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

大型发电机组振动故障诊断及动平衡技术该文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注。

文档下载说明Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document 大型发电机组振动故障诊断及动平衡技术can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!大型发电机组振动是指在运行过程中产生的机械振动现象，通常是由于机械不平衡、悬挂系统失效或其他机械问题引起的。

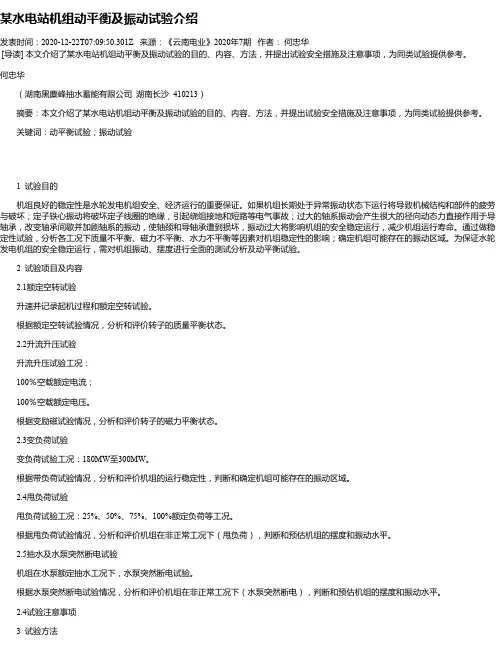

某水电站机组动平衡及振动试验介绍发表时间：2020-12-22T07:09:50.301Z 来源：《云南电业》2020年7期作者：何忠华[导读] 本文介绍了某水电站机组动平衡及振动试验的目的、内容、方法，并提出试验安全措施及注意事项，为同类试验提供参考。

何忠华（湖南黑麋峰抽水蓄能有限公司湖南长沙 410213）摘要：本文介绍了某水电站机组动平衡及振动试验的目的、内容、方法，并提出试验安全措施及注意事项，为同类试验提供参考。

关键词：动平衡试验；振动试验1 试验目的机组良好的稳定性是水轮发电机组安全、经济运行的重要保证。

如果机组长期处于异常振动状态下运行将导致机械结构和部件的疲劳与破坏；定子铁心振动将破坏定子线圈的绝缘，引起绕组接地和短路等电气事故；过大的轴系振动会产生很大的径向动态力直接作用于导轴承，改变轴承间歇并加剧轴系的振动，使轴颈和导轴承遭到损坏，振动过大将影响机组的安全稳定运行，减少机组运行寿命。

通过做稳定性试验，分析各工况下质量不平衡、磁力不平衡、水力不平衡等因素对机组稳定性的影响；确定机组可能存在的振动区域。

为保证水轮发电机组的安全稳定运行，需对机组振动、摆度进行全面的测试分析及动平衡试验。

2 试验项目及内容 2.1额定空转试验升速并记录起机过程和额定空转试验。

根据额定空转试验情况，分析和评价转子的质量平衡状态。

2.2升流升压试验升流升压试验工况： 100％空载额定电流； 100％空载额定电压。

根据变励磁试验情况，分析和评价转子的磁力平衡状态。

2.3变负荷试验变负荷试验工况：180MW至300MW。

根据带负荷试验情况，分析和评价机组的运行稳定性，判断和确定机组可能存在的振动区域。

2.4甩负荷试验甩负荷试验工况：25%、50%、75%、100%额定负荷等工况。

根据甩负荷试验情况，分析和评价机组在非正常工况下（甩负荷），判断和预估机组的摆度和振动水平。

2.5抽水及水泵突然断电试验机组在水泵额定抽水工况下，水泵突然断电试验。

水轮发电机转子动平衡试验摘要：水轮发电机组的有些振动是由转子质量不平衡引起的，因此动平衡试验是解决水轮发电机组振动的重要环节。

本文介绍的动平衡测试的技术，分析添加不同转子端重量平衡的影响时，提出了不同的速度和转子的动平衡测试不同尺寸重量计算。

然后在宝瓶电站2号机组的动平衡试验，准确找到不平衡阶段，通过试验确定最终权重分配权重，有效提高了机组的振动和摆动问题。

关键词：水轮发电机组;动平衡试验;振动;摆度;相位1引言水轮发电机组的振动是机组运行中的一种非常不利的现象。

它严重威胁着供电质量、机组的使用寿命和安全经济运行。

造成振动的因素很多，包括机械振动、水力振动和电磁振动3种原因，其中包括机械振动引起的转动部分质量不平衡、轴调节不好、导轴承间隙不当。

水轮发电机组的振动，很多都是由于发电机转子质量不平衡造成的，不平衡转子在支承上造成的动载荷，引起整个旋转机械的振动，产生噪音; 加速轴承磨损，造成转子部分高频疲劳破坏和支承部分的某些部件强迫振动损坏，降低旋转机械的寿命; 甚至使整个机器控制失灵，发生严重事故。

大中型水轮发电机组的转子直径和重量很大，在机组运行中很容易出现由于转子的高质量的不均匀分布不平衡力。

目前，解决转子质量不平衡问题最有效的方法是对转子进行动平衡试验，通过配重消除转子质量不平衡造成的不平衡力。

本文介绍了水轮机转子动平衡试验的基本方法，通过有限元分析，比较了转子动平衡试验时配重块在转子上、下端面的区别，指出了不同转速、不同尺寸的转子适合的配重方案。

然后在宝瓶电站2号机组的动平衡试验，结合动态振动信号和键号准确地找到不平衡转子相法和试验，最终大大减小了机组的振动和摆动，为机组的长期稳定运行打下了良好的基础。

2水轮发电机组转子动平衡试验方法三元平衡法是一种通过作图找出不平衡点位置和质量的简单实用的动平衡试验方法。

在发电机转子表面（或其他部位）均匀取三点，每点相差120°，作好标志，如1、2、3三点。

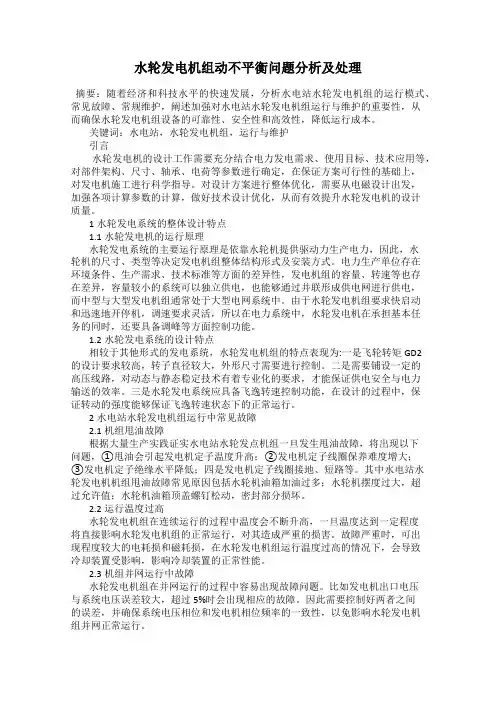

水轮发电机组动不平衡问题分析及处理摘要：随着经济和科技水平的快速发展，分析水电站水轮发电机组的运行模式、常见故障、常规维护，阐述加强对水电站水轮发电机组运行与维护的重要性，从而确保水轮发电机组设备的可靠性、安全性和高效性，降低运行成本。

关键词：水电站，水轮发电机组，运行与维护引言水轮发电机的设计工作需要充分结合电力发电需求、使用目标、技术应用等，对部件架构、尺寸、轴承、电荷等参数进行确定，在保证方案可行性的基础上，对发电机施工进行科学指导。

对设计方案进行整体优化，需要从电磁设计出发，加强各项计算参数的计算，做好技术设计优化，从而有效提升水轮发电机的设计质量。

1水轮发电系统的整体设计特点1.1水轮发电机的运行原理水轮发电系统的主要运行原理是依靠水轮机提供驱动力生产电力，因此，水轮机的尺寸、类型等决定发电机组整体结构形式及安装方式。

电力生产单位存在环境条件、生产需求、技术标准等方面的差异性，发电机组的容量、转速等也存在差异，容量较小的系统可以独立供电，也能够通过并联形成供电网进行供电，而中型与大型发电机组通常处于大型电网系统中。

由于水轮发电机组要求快启动和迅速地开停机，调速要求灵活，所以在电力系统中，水轮发电机在承担基本任务的同时，还要具备调峰等方面控制功能。

1.2水轮发电系统的设计特点相较于其他形式的发电系统，水轮发电机组的特点表现为:一是飞轮转矩GD2的设计要求较高，转子直径较大，外形尺寸需要进行控制。

二是需要铺设一定的高压线路，对动态与静态稳定技术有着专业化的要求，才能保证供电安全与电力输送的效率。

三是水轮发电系统应具备飞逸转速控制功能，在设计的过程中，保证转动的强度能够保证飞逸转速状态下的正常运行。

2水电站水轮发电机组运行中常见故障2.1机组甩油故障根据大量生产实践证实水电站水轮发点机组一旦发生甩油故障，将出现以下问题，①甩油会引起发电机定子温度升高；②发电机定子线圈保养难度增大；③发电机定子绝缘水平降低；四是发电机定子线圈接地、短路等。

浅析李家峡水电站1号机组动平衡试验发表时间：2020-12-03T14:58:51.803Z 来源：《中国电业》2020年20期作者：罗海生[导读] 水轮发电机组振动是机组运行中一种非常有害的现象，严重威胁着机组的安全运行。

现以李家峡水电站1号机组为例，罗海生国家电投集团青海黄河电力技术有限责任公司青海西宁 810000摘要：水轮发电机组振动是机组运行中一种非常有害的现象，严重威胁着机组的安全运行。

现以李家峡水电站1号机组为例，进行动平衡试验，查找不平衡点，进行加试重块配重，以改善机组振动和摆度过大的问题。

引言：李家峡水电站1号机组B修结束后，对机组进行动平衡试验，对发电机转子是否存在动平衡故障进行测试，如机组存在转子动平衡则对机组进行配重。

1水电站发电机组1.1机组参数1.2测点布置表1.3引用标准1.3.1报告中依据的标准均采用现场现行标准。

1.3.2在现场无现行标准时，依据下列国家标准或行业标准：a)振摆压力测试标准GB/T 17189：《水力机械振动和脉动现场测试规程》；b)振动评价标准GB/T 6075.5：《在非旋转部件上测量和评价机器的机械振动》第5部分：水力发电厂和泵站机组c)大轴摆度评价标准GB/T 11348.5-200：《旋转机械转轴径向振动的测量和评定》第5部分：水力发电厂和泵站机组1.3.3《GBT 8564 水轮发电机组安装技术规范》1.4试验时间本次报告引用数据的时间段为2018年12月23日。

2试验概述2.1试验目的对1号机B修后的振摆数据进行评价，查看振摆是否超标，若超标由质量不平衡引起，则需对机组进行配重。

2.2试验内容试验分为两大部分内容：变转速试验和变励磁试验。

2.3试验工况2.3.1变转速试验：机组自动开机至机组空转，手动调节调速器改变机组转速，试验工况分别为100%Ne、90%Ne、80%Ne、70%Ne、60%Ne、50% Ne，每个工况点停留3~5分钟，录取试验数据；机组从50%Ne手动调节至机组空转，自动停机。

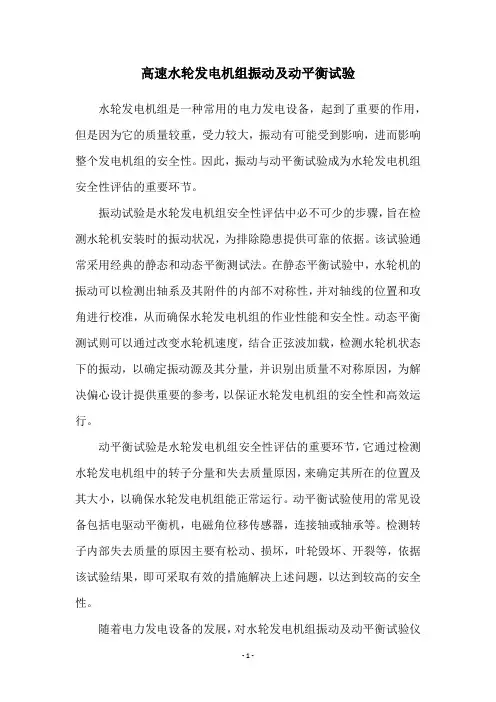

高速水轮发电机组振动及动平衡试验水轮发电机组是一种常用的电力发电设备，起到了重要的作用，但是因为它的质量较重，受力较大，振动有可能受到影响，进而影响整个发电机组的安全性。

因此，振动与动平衡试验成为水轮发电机组安全性评估的重要环节。

振动试验是水轮发电机组安全性评估中必不可少的步骤，旨在检测水轮机安装时的振动状况，为排除隐患提供可靠的依据。

该试验通常采用经典的静态和动态平衡测试法。

在静态平衡试验中，水轮机的振动可以检测出轴系及其附件的内部不对称性，并对轴线的位置和攻角进行校准，从而确保水轮发电机组的作业性能和安全性。

动态平衡测试则可以通过改变水轮机速度，结合正弦波加载，检测水轮机状态下的振动，以确定振动源及其分量，并识别出质量不对称原因，为解决偏心设计提供重要的参考，以保证水轮发电机组的安全性和高效运行。

动平衡试验是水轮发电机组安全性评估的重要环节，它通过检测水轮发电机组中的转子分量和失去质量原因，来确定其所在的位置及其大小，以确保水轮发电机组能正常运行。

动平衡试验使用的常见设备包括电驱动平衡机，电磁角位移传感器，连接轴或轴承等。

检测转子内部失去质量的原因主要有松动、损坏，叶轮毁坏、开裂等，依据该试验结果，即可采取有效的措施解决上述问题，以达到较高的安全性。

随着电力发电设备的发展，对水轮发电机组振动及动平衡试验仪器设备的要求也越来越高。

近年来，微机控制技术在水轮发电机组振动及动平衡试验仪器设备中的应用发挥了重要作用，大大提高了设备的精确度和可靠性，满足了水轮发电机组振动及动平衡试验的试验要求。

综上所述，水轮发电机组的振动及动平衡试验对于水轮发电机组的安全性有着重要的意义，而振动及动平衡试验仪器也是实施该试验的重要前提。

因此，在水轮发电机组的施工、调试及运行维护过程中，应重视振动及动平衡试验仪器的应用，保障无损检测与试验技术的实施，及时排查故障，确保水轮发电机组安全、稳定、高效运行。

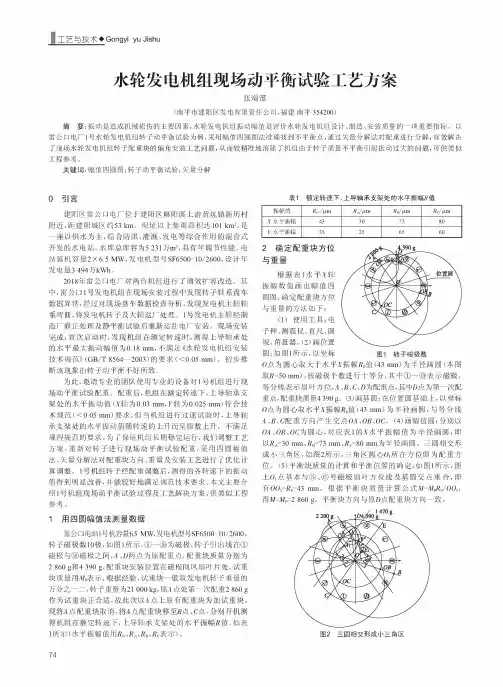

工艺#技术・Go#gyi yu Jishu水轮发电机组现场动平衡试验工艺方案张端潭(南平市建阳区发电有限责任公司，福建南平354200)摘要:振动是造成机械损伤的主要因素,水轮发电机组振动幅值是评价水轮发电机组设计、制造、安装质量的一项重要指标。

以雷公口电厂1号水轮发电机组转子动平衡试验为例,釆用幅值四圆图法准确找到不平衡点，通过矢量分解法对配重进行分解，有解决水轮发电机组转子配重的安装，准地消除了机组由于转子质量不平衡引起振动过大的，可关键词：幅值四圆图；转子动平衡试验;矢量分解0引言建阳区雷公口电厂位于建阳区阳溪上附近,距建阳城区约53km。

坝址以上集雨面积达101km2,是一以水为主，、、发电用的发的水电。

水为5231m3,有。

电站装机容量2!6.5MW,发电机型号SF6500T0/2600,设计年发电量3494万kWh。

2018年雷口电厂对机组进行造。

其中，雷口1发电组安装过发转子,过对，发发电主发电转子厂。

1发电机主 制造厂平衡试验重电厂安装。

安装成，动，发组转速，测得上导承的水平最振动幅值为0.18mm,不满足《水轮发电机组安装技术规范》(GB/T8564—2003)的要求(<0.05mm)。

初步推断该象由转子动平衡不好所致。

为此,邀请专业的团队使用专业的设备对1组进行动平衡试验配重。

配重，组转速下，上导承支架的水平振动值(X轴为0.03mm,#为0.025mm)符技术规范(80.05mm)要求，但当机组进行过速试验时，上导承支架的水平振动值随转速的上升呈指升，不满足规规范的要求。

为了保证机组长期稳行，我们调整方案，重新对转子进行动平衡试验配重，采用四圆幅值法、矢量解法对配重方向、重量安装进行了优化计算整。

1组转子配重整，测得的各转速下的振动值得到明显善，并好满足规范技术要求。

本文主要介绍1组动平衡试验过解方案参考。

1用四圆幅值法测量数据雷公口电站1号机容量65MW,发电机型号SF6500-10/2600,转子磁极10极，如图1所示,①〜⑩为磁极，转子引出线①磁极与⑩磁极之间,$、％两点为原配重点，配重质量别为2860g和4390g,配重块安装置在磁极间风扇叶片。

高速水轮发电机组振动及动平衡试验
水轮发电机组是一种重要的发电设备，在很多发电厂里，都有其广泛的应用。

水轮发电厂的水轮发电机组高速运行，其上的振动和冲击很容易造成机组的损坏。

因此，在组装机组的前期，必须做好振动和动平衡试验，以确保机组的安全性和可靠性。

高速水轮发电机组振动及动平衡试验，其目的是对水轮发电机组进行综合性检查，将水轮发电机组中的轴承、轮子、螺栓等都要进行动平衡试验。

首先，在安装完成之后，可以检查水轮发电机组的安装情况，以确保主轴、轮等零部件之间的清洁度、准确度、强度及油体积等指标达到设计要求。

接着，可以进行动平衡试验，通过动平衡试验对水轮发电机组进行完整性检查，确认水轮发电机组的重心，将重心与理论重心进行比较，以评估水轮发电机组的重心位置是否符合要求，同时也可以查看其中的发动机是否安装正确，有无损坏等。

接下来就是振动测试，振动测试有其特定的技术要求：必须对振动测试的要素进行设定，即测量的振动的维度、频率以及振动幅度等；在振动测量中，必须使用适当的振动探头来测量机械设备；在振动测试过程中，还要检查机械设备的密封和润滑情况；严格控制测试时间，保证测试结果的有效性；根据振动结果，能够准确判定机械设备的状态和可靠性。

在进行上述振动及动平衡试验之后，必须经过一定的验收，通过验收可以保证机组的质量，避免发生故障。

只有通过验收，才能使水轮发电机组的振动及动平衡达到良好的水平，以确保水轮发电机组的
可靠性。

总而言之，高速水轮发电机组振动及动平衡试验，是一个严谨而复杂的工作，只有精心准备，细心检查，才能确保水轮发电机组的安全性和可靠性。

基于离心力方程的大型水电机组动平衡水电机组是一种常见的能源发电设备，但在长时间运行后，往往会出现一些不平衡现象，导致设备的振动、噪音等问题。

为了解决这些问题，需要进行水电机组的动平衡。

本文将介绍一种基于离心力方程的大型水电机组动平衡方法。

首先，我们需要了解离心力的概念。

离心力是指在物体在旋转时由于离心力产生的向外的力，其大小与旋转半径和旋转速度有关。

在水电机组中，由于叶轮的旋转，会产生大量的离心力，如果叶轮不平衡，离心力会更加的不平衡，从而导致机组的振动和噪音。

为了解决这个问题，我们可以利用离心力方程来进行动平衡。

离心力方程可以写成F=mω^2r，其中F表示离心力，m表示物体的质量，ω表示旋转角速度，r表示旋转半径。

根据这个方程，我们可以计算出叶轮离心力的大小。

在进行动平衡时，我们需要先将叶轮分成若干个小块，然后将每个小块进行称重，计算出每个小块的质量。

接下来，我们需要将每个小块放置在一个平衡机上，通过旋转平衡机，计算出每个小块的旋转半径和旋转速度。

这样，我们就可以利用离心力方程计算出每个小块的离心力大小。

在计算出每个小块的离心力后，我们需要将每个小块进行重新排列，使得整个叶轮的离心力尽可能平衡。

通常，我们可以采用试重法，即在叶轮上添加重物，直到叶轮的振动和噪音达到最小。

通过以上的动平衡方法，我们可以保证水电机组的正常运行，并且减少机组的振动和噪音。

同时，这种方法也适用于其他类型的旋转设备的动平衡。

关于水轮发电机组的动平衡分析作者：曹建明来源：《决策探索·收藏天下（中旬刊）》 2018年第12期摘要：文章针对水轮发电机组的动平衡试验，在介绍综合平衡基本原理的基础上，对其流程步骤进行深入分析，并提出包含平移法、上下扶正法等在内的姿态调整方法，以此为机组动平衡试验工作提供技术参考，保证动平衡结果的准确性与真实性。

关键词：水轮发电机组：转子动平衡：综合平衡水轮发电机组完成整体安装作业后，应开展动平衡试验，以此对机组安装情况和质量进行检查，确认是否要进行适当调整。

而传统的平衡方法已经无法满足实际要求，需要重视并积极推广应用综合平衡。

一、综合平衡法基本原理（一）转子运动和卧式机组有所不同，对立式机组而言，其轴在轴承中的具体位置不固定，主要是在导轴承的间隙当中在轴承面上持续运动。

在这种情况下，即便转子没有不平衡力，同样会产生径向轴的振动，也就是大轴摆度。

导轴承中，转子主要有以下两种运动方式：其一，转子围绕轴线进行旋转，也就是自转；其二，转子轴线围绕导轴承上的几何中心进行旋转，也就是公转。

以上运动方式只有在立式机组中才可以见到，同时也是径向振动主要方式。

对于轴摆度值，可用导轴承间隙来表示。

（二）轴线姿态轴线姿态即转子弓状回旋对应的姿态，主要有以下两个含义其一，轴线表现出的动态形状，也就是运转时轴线形状：其二，瞬时轴线在不同轴承当中的具体位置。

根据轴线的具体形状及位置，对瞬间轴线所处特征形态进行确定。

这一姿态主要有两种图示方式：第一种为立面图，第二种为顶视图（图1）。

在图1中，箭头的方向就是瞬间摆度具体方向，线长和摆幅为正比关系，上部椭圆为上导轴承位置摆度对应的轴心轨迹；中部椭圆为下导轴承位置摆度对应的轴心轨迹；下部椭圆为水导轴承位置摆度对应的轴心轨迹。

折线表示轴线表现出的动态形状。

在100%转速工况下，动态轴线姿态将变为图2。

（三）影响因素对于轴线表现出的动态形状，主要有两个影响因素：其一，轴线在静态时的形状，可由盘车获得；其二，受外力作用后，转子轴线产生的弹性变形，取决于转子自身不平衡力。

向家坝电站800MW水轮发电机组动平衡试验徐波;徐娅玲;尹永珍;徐铬【摘要】水轮发电机组的振动、摆度多数情况是由于转子质量不平衡造成的,开展动平衡试验是水轮发电机组启动试验的一项重要内容.向家坝水电站800MW水轮发电机组是目前世界上单机容量最大的巨型机组,本文结合向家坝电站机组动平衡试验详细介绍了试验方法和关键技术,重点在于配重相位的选择和配重质量计算.【期刊名称】《大电机技术》【年(卷),期】2016(000)001【总页数】4页(P35-38)【关键词】向家坝;动平衡;配重【作者】徐波;徐娅玲;尹永珍;徐铬【作者单位】长江电力股份有限公司技术研究中心,湖北宜昌443002;湖北清江水电开发有限责任公司,湖北宜昌443000;长江电力股份有限公司技术研究中心,湖北宜昌443002;长江电力股份有限公司技术研究中心,湖北宜昌443002【正文语种】中文【中图分类】TK733+.1;TV734.4向家坝电站总装机容量为6400MW，在世界已建和在建的水电站中排第8位，在国内仅次于三峡电站和溪洛渡电站。

向家坝左岸电站和右岸地下电站各布置4台单机容量800MW的混流式水轮发电机组，单机容量世界第一。

众所周知，水轮发电机组在制造和安装过程中引起的质量不平衡会造成机组的振动增大，严重影响机组安全运行。

对于向家坝电站这样的巨型机组来说，开展动平衡试验是水轮发电机组启动试验的一项重要内容。

本文以向家坝左岸电站机组为例介绍水轮发电机组动平衡试验方法和关键技术。

机组基本参数见表1。

根据转子的工作状态和力学特性，常把转子分成刚性转子和挠性转子。

通常情况下，水轮发电机组工作转速远低于其发电机转子的一阶弯曲临界转速，因此水轮发电机组的动平衡一般视为刚性转子的平衡。

目前，水轮发电机转子动平衡试验方法主要包括：三次试重法、时-频分析法、影响系数法、改进影响系数法。

向家坝电站机组动平衡试验采用的是较为常用的时-频方法。

该方法通过采用时域和频域分析相结合的方式来确定不平衡力的方向和大小。

水轮发电机组动平衡试验探讨水轮发电机组动平衡试验通常包括两个阶段：初步平衡试验和精度平衡试验。

初步平衡试验是在水轮机装配完成后进行的试验，其目的是消除装配和制造过程中的静、动不平衡。

精度平衡试验是在初步平衡试验基础上进行的试验，其目的是进一步提高机组的平衡性能，使机组在运行过程中的振动和声音降到最低。

水轮发电机组动平衡试验的主要内容包括测定水轮机转子的质量和重心位置、测定转子的振动值和相位、评估转子的动力平衡性能等。

试验过程中需要使用一些专用的平衡设备来完成试验任务，如平衡台、振动传感器、光电编码器等。

在进行水轮发电机组动平衡试验时，需要注意以下几个关键问题：1.试验设备的选择和校准：选择适用于水轮机转子动平衡试验的设备，并确保其准确可靠。

同时需要对试验设备进行定期校准，以确保试验结果的准确性。

2.试验过程中的测量方法：采用合适的测量方法对转子的质量和重心位置进行测定，如动态平衡法、静态平衡法等。

同时，还需要合理选择振动传感器和光电编码器等测量装置，以获取准确的振动和相位数据。

3.试验过程中的数据处理和分析：对试验过程中获取的数据进行合理的处理和分析，以评估机组的平衡性能。

常见的数据处理方法包括谐波分析法、相位图法等。

4.试验结果的评估标准：根据水轮机的工作条件和设计要求，确定合理的评估标准。

通常，振动和相位的限制值应符合相关标准或技术要求。

然而，水轮发电机组动平衡试验也存在一定的局限性。

首先，试验过程中需要专业的设备和人员，试验成本较高。

其次，试验过程可能对机组运行产生一定的影响，需要在停机期间进行试验。

此外，试验结果还可能受到环境条件和测试方法等因素的影响，需要综合考虑。

综上所述，水轮发电机组动平衡试验是保证机组稳定性和安全性的重要手段。

通过合理选择试验设备、采用准确的测量方法和数据处理方法，可以获得准确的试验结果，并及时发现和消除机组的平衡问题，提高机组的工作效率和寿命。

大\中型水轮发电机动平衡指标和动平衡试验摘要：本文对根据已有旋转机械转子平衡标准，结合对大中型电站水轮发电机组动平衡校正经验和对照有关规程相关指标，提出对应我国大中型水轮发电机转子动平衡品质可定在G16级，进行了论证分析，并对动平衡技术方法进行了论述。

关键词：大、中型水轮发电机组动平衡指标动平衡试验1.概述水轮发电机转子的动平衡是指将转子动不平衡量减少至零或达到可接受的水平。

引起水轮发电机组机械不平衡力的原因很多，主要有：水轮机质量失衡、发电机质量失衡、机组安装水平差、大轴轴线不正、三导轴承不同心等。

实践证明，水轮发电机组的振动多数是由于发电机转子的质量不平衡造成。

因此，在机组运行中极易发生因转子质量分布不均而产生的较大不平衡力，这种不平衡力的主要特征是：（1）机组在空转（空载、无励磁）工况下造成导轴承机架水平振动；（2）振动幅值随转速增加而增大，且与转速平方成直线关系；（3）振动频率为转速频率。

由于转子重量较大，不能进行静平衡效验，只能在机组投运后，通过现场动平衡试验解决。

2.水轮发电机转子平衡指标2.1水轮发电机组动平衡指标目前水轮发电机组动平衡指标是：《水轮发电机组启动试验规程》DL/T507-2002，对机组振动提出的标准，见表2.1。

其中，发电机导轴承支架水平振动指标与发电机转子平衡指标间接相关。

2.2转子不平衡量的评定用什么尺度来衡量一个转子的平衡品质是一个重要问题，一个转子经过动平衡后，不可能把不平衡量完全消除，只能把它降低到许可的程度。

转子经平衡校正后剩下的不平衡量称为剩余不平衡量，它的许可值称为允许剩余不平衡量。

假定发电机转子大小为G的不平衡质量存在于半径为r、圆周参考角度为α的部位那么他所产生的离心力为：F=Grω2式中ω为旋转角速度。

离心力F随着ω的平方而增大，而G和r的乘积称为不平衡量：U=Gr不平衡量是有方向的属于矢量，通常表示为：U=∣U∣∠α为了排除转子质量的因素，工程上也用不平衡度来表示：е=U/Mе的物理意义为：转子重心偏离旋转轴线的距离，又称为不平衡偏心距。

大型水轮发电机组动平衡
丁永胜
【期刊名称】《云南电力技术》
【年(卷),期】2010(038)001
【摘要】介绍通过动平衡试验降低机组的振动摆度的方法.
【总页数】2页(P29,40)
【作者】丁永胜
【作者单位】云南电力试验研究院(集团)有限公司电力研究院,云南,昆明,650217【正文语种】中文
【中图分类】TK26
【相关文献】
1.利用现场动平衡仪对水轮发电机组进行现场动平衡校正 [J], 林建安

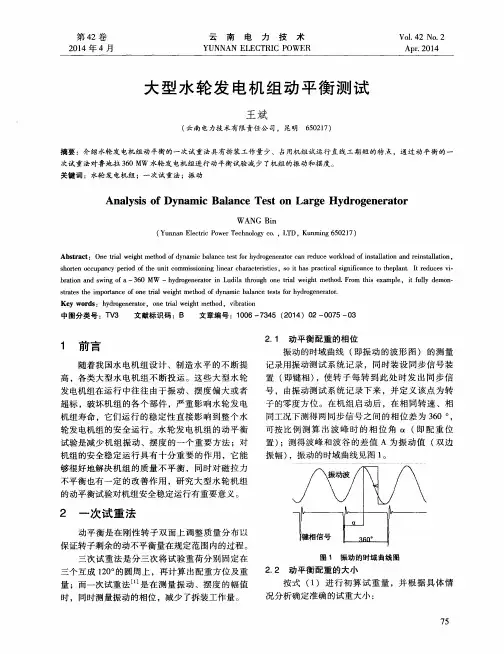

2.大型水轮发电机组动平衡测试 [J], 王斌
3.水轮发电机组现场动平衡试验工艺方案 [J], 张端潭
4.水轮发电机组动平衡分析与案例处理 [J], 李林峰;黄学然;田小波
5.水轮发电机组动平衡分析与案例处理 [J], 李林峰;黄学然;田小波
因版权原因，仅展示原文概要，查看原文内容请购买。
