小型水力发电机原理一、介绍水力发电是一种利用水能转化为电能的可再生能源技术。
小型水力发电机是水力发电的一种形式，相比于大型水电站，它体积小、投资低、适用于山区等水资源较为丰富但电网覆盖较差的地区。
本文将详细介绍小型水力发电机的原理和工作方式。
二、小型水力发电机的分类小型水力发电机根据其启闭方式和转子结构可分为多种类型，其中常见的有直径轮式、斗轮式和斜流轮式。
下面分别介绍这些类型的原理和特点。
2.1 直径轮式直径轮式水力发电机的特点是直径较大，通常安装在较大的水流下。
它的转子叶片通常为射流叶片，水从叶片中穿过，叶片之间的喷嘴作用于水上带来离心力，驱动发电机转子旋转。
直径轮式水力发电机适用于大型水流较平稳的地区，但由于体积较大，不适用于小型水流或波浪较大的地区。
2.2 斗轮式斗轮式水力发电机是一种常见的小型水力发电机。
它的转子结构类似一个圆环，环上装有多个斗轮叶片。
水流从叶片中通过并在叶片的作用下产生离心力，推动转子旋转。
斗轮式水力发电机适用于水流量较小的地区，但对水流的流速要求较高。
2.3 斜流轮式斜流轮式水力发电机与斗轮式类似，但其叶片结构不同。
斜流轮叶片在水流作用下既能产生离心力，又能产生切向力，使转子更加高效地转动。
斜流轮式水力发电机适用于中小型水流和波浪较大的地区。
三、小型水力发电机的工作原理小型水力发电机的工作过程可分为水轮机和发电机两部分。
水轮机将水能转化为机械能，而发电机则将机械能转化为电能。
3.1 水轮机的工作原理水轮机是小型水力发电机的核心部分，它将水能转化为机械能。
水流经过水轮机的转子叶片，产生离心力和切向力，驱动转子旋转。
转子与发电机之间通过轴连接。
水轮机的效率取决于水流量、水头和转子的设计。
3.2 发电机的工作原理发电机是将机械能转化为电能的设备。
当水轮机转动时，通过轴带动发电机的转子旋转。
转子上的导线在磁场中运动，产生感应电动势。
通过引出线路将感应电动势导出，经过整流和调压等装置后输出稳定的电能。
水力发电机课件水轮发电机基本结构及检修技术讲义各位新同事学员：大家好！今天我们有幸在一起探讨水轮发电机的检修维护，有讲的不周到的地方请大家指正！水轮发电机基本知识一、水轮发电机原理首先我们要知道什么是发电机，是如何进行能量转换，水电厂的发电机都为同步电机，它能把原动机（水轮机）的机械能转变成电能，通过输电线路等设备送往用户。
我们知道，导线切割磁力线能产生感应电动势，将导线连成闭合回路，就有电流通过，同步发电机就是利用电磁感应原理将机械能转变为电能的。
导线放在空心圆桶铁心槽里，铁心是固定不动的，称为定子。
磁力线是由磁极产生的，磁极是转动的，称为转子。
定子和转子是发电机最基本的部分。
为了得到三相交流电，沿定子铁芯内圆每相隔120度分别放三相绕组A-X,B-Y,C-Z，转子上有励磁绕组（又称转子绕组）。
通过电刷和滑环的滑动接触，将励磁系统产生的直流电引入转子励磁绕组，产生恒定的磁场。
当转子被原动机拖动旋转时，定子绕组不断切割磁力线，就在其中感应出电动势。
导线切割磁力线能产生感应电动势，将导线连成闭合回路，就有电流通过，同步发电机就是利用电磁感应原理将机械能转变为电能的。
导线放在空心圆桶铁心槽里，铁心是固定不动的，称为定子。
磁力线是由磁极产生的，磁极是转动的，称为转子。
定子和转子是发电机最基本的部分。
为了得到三相交流电，沿定子铁芯内圆每相隔120度分别放三相绕组A-X,B-Y,C-Z，转子上有励磁绕组（又称转子绕组）。
通过电刷和滑环的滑动接触，将励磁系统产生的直流电引入转子励磁绕组，产生恒定的磁场。
当转子被原动机拖动旋转时，定子绕组不断切割磁力线，就在其中感应出电动势将机械能转变成电能的电机。
通常由汽轮机、水轮机或内燃机驱动。
小型发电机也有用风车或其他机械经齿轮或皮带驱动的。
发电机分为直流发电机和交流发电机两大类。
后者又可分为同步发电机和异步发电机两种。
现代发电站中最常用的是同步发电机。
这种发电机的特点是由直流电流励磁,既能提供有功功率，也能提供无功功率,可满足各种负载的需要。
水轮发电机参数表（原创实用版）目录一、水轮发电机的基本概念与原理二、水轮发电机的主要参数1.额定功率与效率2.额定电压3.容量与功率因数三、水轮发电机的型号与参数四、水轮发电机的保护措施五、总结正文一、水轮发电机的基本概念与原理水轮发电机是一种将水能转化为电能的设备，主要由水轮机和发电机组成。
当水流经水轮机时，将水能转换成机械能，水轮机的转轴带动发电机的转子，将机械能转换成电能并输出。
水轮发电机是水电站生产电能的主要动力设备。
二、水轮发电机的主要参数1.额定功率与效率额定功率是指水轮发电机在额定条件下能够输出的功率。
效率是指水轮发电机将水能转化为电能的效果。
额定功率除以效率不应大于水轮机的最大轴出力。
2.额定电压水轮发电机的额定电压需经技术经济比较会同制造厂决定，当前水轮发电机的电压从 6.3kv 到 18.0kv。
容量越大则额定电压越高。
3.容量与功率因数容量是指水轮发电机在额定条件下能够输出的电能。
功率因数是发电机的额定有功功率与额定视在功率之比，用 cosn 表示。
远离负荷中心的水电站常采用较高的功率因数，功率因数增大则电机的造价可略降低。
三、水轮发电机的型号与参数具体的水轮发电机型号与参数需要根据电站的具体条件来确定，例如水头、流量和机组的数量等。
四、水轮发电机的保护措施为了保证水轮发电机的正常运行和延长使用寿命，需要采取一定的保护措施。
常见的保护措施包括过载保护、短路保护、过热保护等。
五、总结水轮发电机是一种重要的水电设备，其参数和型号需要根据具体条件来确定。
水力发电机介绍及应用1. 介绍水力发电机是一种利用水流通过涡轮旋转产生机械能，驱动发电机发电的设备。
它是一种清洁、可再生的能源发电方式，被广泛应用于全球各地。
2. 工作原理水力发电机的工作原理基于水的重力势能转化为机械能，然后再转化为电能。
主要包括以下几个步骤：1. 水流被引导到涡轮上，涡轮叶片受水流的冲击旋转。
2. 涡轮旋转带动发电机转子转速增加。
3. 发电机通过磁场和线圈的相互作用产生电流。
4. 电流经过变压器升高电压，最终输送到电网中。
3. 应用水力发电机在各个领域都有广泛的应用。
以下是一些常见的应用领域：1. 水电站：水力发电机是水电站的核心设备，通过将水流引导到涡轮上，将水的能量转化为电能，为电网供电。
2. 农村电化：在水资源丰富的农村地区，可以利用小型水力发电机为农户提供电力，实现农村电网的建设。
3. 乡村旅游：在风景秀丽的乡村旅游景区，可以利用小型水力发电机发展微型水电站，为景区提供绿色电力。
4. 农业灌溉：利用水力发电机为农业灌溉系统提供能源，减少对传统能源的依赖，节约能源成本。
4. 环保优势水力发电机作为一种清洁能源发电方式，具有以下环保优势：1. 无污染：水力发电不产生废气、废水和固体废物，对环境不会造成污染。
2. 低碳排放：水力发电不燃烧燃料，几乎不产生二氧化碳等温室气体的排放。
3. 可再生：水力发电依赖于水循环，水资源可再生，不会造成能源枯竭。
5. 潜力和发展趋势由于水力发电机的环保性和可再生性，其在未来的能源发展中具有巨大的潜力和发展空间。
随着技术的不断进步，水力发电机的效率和可靠性将不断提高，更加适应各种地理条件的利用。
6. 结论水力发电机作为一种清洁、可再生的能源发电设备，在全球范围内得到广泛应用。
它不仅具有环保优势，而且潜力巨大，有望在未来的能源发展中发挥更重要的作用。
轴流式小型水力发电机说明书轴流式小型水力发电机说明书一、水力发电原理：在有水位差的地方，水从高处往低处流，水有一定的流动速度，因此水带有动能；因为水位差，水在高处被地球的引力吸引往低处，从而水带有重力势能，水的动能和水的势能总和就是水的能量，水位差越高，水流量越大，水的能量就越大。
水的能量作用在水轮机上，使得水轮机转动，带动发电机发电。
也就是水的能量转变成电能的过程，就是水力发电。
水位差，或者说水流落差，即进水处和出水处之间的垂直距离，我们简称为水头。
水流量和水头就可以决定安装发电机组的功率。
水流量一般是指一秒钟内流出的水的体积。
以立方米/秒为单位。
理想理论上安装功率的计算公式为：水头(m)×流量(m3/s)×9.8＝功率(KW)。
实际上机组的效率并不是100%，因此要把机组的效率算上。
一般水头我们以H 来表示，流量以Q来表示，机组效率为η来表示，一般η取0.7左右。
g表示重力加速度，功率以P来表示，那么安装功率的计算公式为：P ＝HQηg例如：水流量为0.08m3/s，水头为2米高，那么可以安装的功率为：0.08×2×9.8×0.7 ＝1.0976(KW)，即实际可以安装功率为：1千瓦。
流量比较难测量一般以估算法来测。
首先估算出水的流速，然后再估算出水流的横截面积大小，即可算出水流量大小。
流量(m3) Q = Sv 其中S为横段面积（m2），v为流速（m/s）①、首先测量得水沟的横截面积S，比如可量得水沟的宽、高粗略算出横截面积S，如要测得更准确，可对水沟的横截面积进行分割细分测得各小块面积，然后再相加得出总面积。
②、水流速的测法，可直接丢一漂浮物在水面上，然后看它在一定时间内漂流过的路程，然后再计算出其1秒内流过的路程，即为水的流速。
③、还可以用一个比较大的水桶来直接接水，然后计算出流量。
估测流量时，要多次测量取平均值，还要考虑到每个季节的水量变化情况。
水力发电机组的说明书一、产品概述水力发电机组是一种将水能转化为电能的设备，利用水流的动力驱动涡轮旋转，并通过发电机将旋转动能转化为电能。
本说明书旨在详细介绍水力发电机组的组成部分、工作原理、安装调试、使用注意事项等相关内容，以便用户正确了解和操作本产品。
二、产品组成1. 转轮和涡轮水力发电机组的核心组成部分为转轮和涡轮。
转轮是连接水轮机和发电机的齿轮，通过水力驱动旋转产生动力；涡轮则是转轮的主要构成部分，其叶片设计使得水流能够以较高的速度通过，从而带动转轮旋转。
2. 发电机发电机是将涡轮旋转动能转换为电能的设备。
其内部通过电磁感应原理，通过转子和定子之间的电磁场相互作用，将旋转的动能转化为电能输出。
3. 控制系统水力发电机组的控制系统包括自动控制装置、监测装置和保护装置。
自动控制装置用于控制发电机的启动、停止和调节；监测装置用于实时监测发电机组的运行状态，包括转速、电流、电压等参数；保护装置用于检测并保护发电机组在异常情况下的安全运行，如过载、短路等。
4. 辅助设备水力发电机组还包括一些辅助设备，如调速器、水闸、冷却装置等。
调速器用于调整发电机组的输出功率，保持电压、频率的稳定；水闸用于控制水流的流量和压力，以保证转轮的正常运转；冷却装置用于降低发电机组的温度，保证设备的正常工作。
三、工作原理水力发电机组的工作原理主要包括水能转动、动能转换和电能输出三个过程。
1. 水能转动水流通过涡轮的叶片进入涡轮内部，水流的动力将涡轮推动产生旋转。
涡轮与转轮相连接，旋转的动能通过转轮传递给发电机。
2. 动能转换水流带动涡轮旋转的动能被转换为转轮的旋转动能。
转轮与涡轮通过齿轮相连，涡轮的旋转将通过齿轮传递给转轮，转轮的旋转速度与涡轮成正比。
3. 电能输出转轮将旋转动能传递给发电机，发电机通过电磁感应原理将旋转动能转化为电能。
电能输出可以通过电缆等设备传输到电网，供用户使用。
四、安装调试1. 安装前准备在安装水力发电机组之前，需要检查设备的各个部件是否完好，确保无损坏。

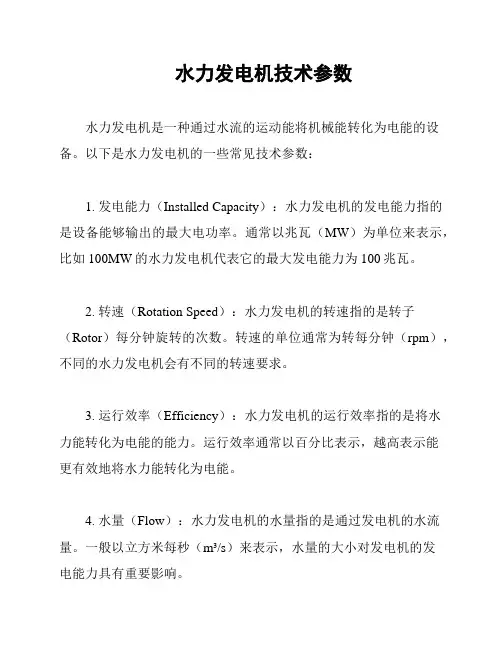

水力发电机技术参数
水力发电机是一种通过水流的运动能将机械能转化为电能的设备。
以下是水力发电机的一些常见技术参数：
1. 发电能力（Installed Capacity）：水力发电机的发电能力指的是设备能够输出的最大电功率。
通常以兆瓦（MW）为单位来表示，比如100MW的水力发电机代表它的最大发电能力为100兆瓦。
2. 转速（Rotation Speed）：水力发电机的转速指的是转子（Rotor）每分钟旋转的次数。
转速的单位通常为转每分钟（rpm），不同的水力发电机会有不同的转速要求。
3. 运行效率（Efficiency）：水力发电机的运行效率指的是将水力能转化为电能的能力。
运行效率通常以百分比表示，越高表示能
更有效地将水力能转化为电能。
4. 水量（Flow）：水力发电机的水量指的是通过发电机的水流量。
一般以立方米每秒（m³/s）来表示，水量的大小对发电机的发
电能力具有重要影响。
5. 净降（Head）：净降指的是水从发电机的进口到出口的高度差。
净降的大小对发电机的发电能力和效率都有影响。
以上是关于水力发电机的一些主要技术参数，可以根据具体的实际需求来选择适合的水力发电机。
请注意，不同的发电机型号和厂商可能会有不同的技术参数要求，请在购买前仔细了解并选择最合适的水力发电机设备。
水力发电机使用说明书1. 引言水力发电机是一种利用水能转换为电能的装置。
本使用说明书将详细介绍水力发电机的结构、工作原理、使用方法和注意事项，帮助用户正确操作和维护水力发电机，确保其安全有效运行。
2. 结构说明2.1 主体结构水力发电机主要由水轮机、发电机和控制系统组成。
水轮机将水能转化为机械能，传递给发电机，而发电机则将机械能转换为电能。
控制系统用于监测和调节水力发电机的运行状态。
2.2 水轮机水轮机通常由叶轮、转轴、导叶等组件构成。
叶轮的叶片采用特殊材料制成，以确保叶片在水流冲击下具有较高的强度和耐磨性。
转轴是水轮机的核心部件，承受着水轮机产生的转矩。
导叶可调节水流进入叶轮的角度，以达到最佳发电效果。
2.3 发电机发电机是将水轮机传递过来的机械能转换为电能的装置。
它由转子和定子组成，通过电磁感应原理实现电能的产生。
发电机还配备了冷却系统，以保持其在运行过程中的正常温度。
2.4 控制系统控制系统由监测设备、调节装置和保护机制组成。
监测设备用于实时监测水力发电机的运行情况，包括水轮机和发电机的温度、转速等参数。
调节装置可以根据需要调整水轮机和导叶的工作状态，以优化发电效率。
保护机制用于监控发电机的运行状态，一旦发现异常情况，将及时采取保护措施，以防止损坏。
3. 工作原理水力发电机利用水能转换为电能的基本原理是通过水流驱动水轮机转动，再由水轮机驱动发电机发电。
水力发电机的工作原理可简要描述如下：3.1 水流进入水轮机并击打叶轮。
3.2 受水流冲击，叶轮开始旋转。
3.3 旋转的叶轮带动转轴旋转。
3.4 转轴通过联轴器与发电机连接，传递旋转动力。
3.5 发电机根据转轴的动力产生电能。
4. 使用方法4.1 准备工作在使用水力发电机之前，必须确保供水源的稳定和充足。
同时，应对水力发电机进行必要的检查和维护，确保各部件的正常运行。
4.2 正常运行将水力发电机正确连接至水源，并根据实际需要调整水轮机和导叶的工作状态，使其能够达到最佳发电效果。
水力发电机工作原理水力发电机，也被称为水力涡轮机，是一种通过水流能量转换为机械能进而产生电能的装置。
它是利用水坝拦截河流水流从而创造一个水头，通过控制水流的流速和流量，以驱动涡轮转动，进而带动发电机发电。
本文将详细介绍水力发电机的工作原理。
一、水流受力水力发电机的工作原理基于水流的受力。
通常情况下，水流受到重力和压力的作用力。
重力使得河水向下流动，而施加在水流上的压力则会产生水压力。
在水力发电机中，关键是利用这两种受力方式来驱动涡轮转动。
二、水轮机转动水力发电机中的关键组件是水轮机，它是通过压缩水流的能量来旋转。
最常见的水轮机类型是水轮涡轮机和水轮蜗轮机。
当水流通过水轮机的转轮时，水流向外倾斜，水流的反作用力使转轮旋转。
水轮机的叶片形状和数量会影响转轮的转速和转动方向。
三、发电机发电水力发电机中的发电机部分将水轮机的旋转运动转化为电能。
当水轮机转动时，通过轴将其与发电机连接。
转轮的旋转将机械能传递给发电机，进而驱动发电机产生电能。
四、调节水流水能发电系统中的一个重要组成部分是调节水流的设备。
通过控制闸门或调速器来控制水流的流量和速度。
这样可以根据需求来调节发电机的输出功率。
调节闸门的高度可以控制水流的流量，而调速器则可以调节转轮的转速。
五、输电系统水力发电机产生的电能通常通过输电系统传输到目标地点。
输电系统由各种电力设备组成，包括变压器、电缆、绝缘子等。
这些设备将发电机产生的电能转换为适用于输送和使用的电能，并将其输送到电网或其他电力设施。
六、优点和局限性水力发电机作为一种可再生能源的发电方式，具有许多优点。
首先，水资源是可再生的，因此水力发电机可以持续产生电能。
其次，水力发电机不会直接产生废气和污染物，对环境影响较小。
此外，水力发电机还具有较高的效率和稳定性。
然而，水力发电机也存在一些局限性。
首先，它对自然条件有一定的要求，需要有足够的水资源和水位差。
其次，水力发电机会对生态环境产生一定的影响，例如影响水域中的鱼类迁徙和繁殖。
