水电厂机械设备经典
- 格式:pps
- 大小:4.47 MB
- 文档页数:76

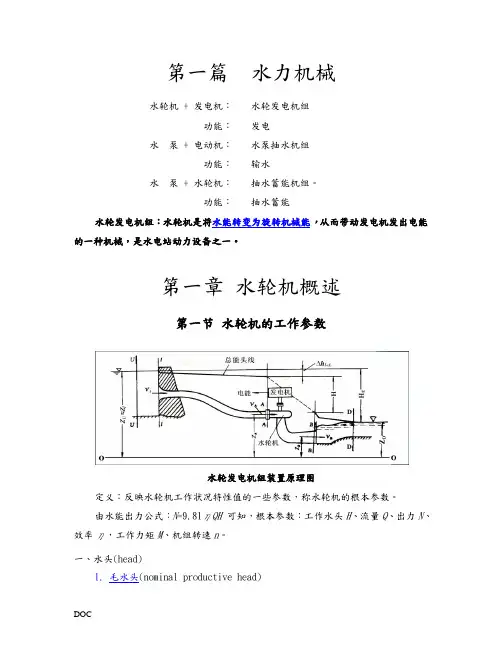

第一篇水力机械水轮机 + 发电机:水轮发电机组功能:发电水泵 + 电动机:水泵抽水机组功能:输水水泵 + 水轮机:抽水蓄能机组。
功能:抽水蓄能水轮发电机组:水轮机是将水能转变为旋转机械能,从而带动发电机发出电能的一种机械,是水电站动力设备之一。
第一章水轮机概述第一节水轮机的工作参数水轮发电机组装置原理图定义:反映水轮机工作状况特性值的一些参数,称水轮机的根本参数。
由水能出力公式:N=9.81ηQH可知,根本参数:工作水头H、流量Q、出力N、效率η,工作力矩M、机组转速n。
一、水头(head)1. 毛水头(nominal productive head)H M =E U -E D =Z U -Z D2. 还击式水轮机的工作水头毛水头 - 水头损失=净水头H G =E A - E B =H M - h I -A3. 冲击式水轮机的水头H G =Z U - Z Z - h I-A其中Z U 和Z Z 分别为上游和水轮机喷嘴处的水位。
4.特征水头(characteristic head)表示水轮机的运行X 围和运行工况的几个典型水头。
最大工作水头: H max =Z 正-Z 下min -h I-A最小工作水头: H min =Z 死-Z 下max -h I-A设计水头(计算水头) H r :水轮机发额定出力时的最小水头。
平均水头: H av =Z 上av -Z 下av二、流量(m 3/s)(flow quantity)单位时间内通过水轮机的水量Q 。
Q 随H 、N 的变化:H 、N 一定时, Q 也一定;当H =H r 、N =N 额时,Q 为最大。
在H r 、n r 、N r 运行时,所需流量Q 最大,称为设计流量Q r三、出力与效率(output and efficiency)1. 出力(水轮机的输出功率)N :指水轮机轴传给发电机轴的功率。
水轮机的输入功率 (水流传给水轮机的能量)为:QH QH N w 81.9==γ 水轮机的输出功率:ηηQH N N w 81.9==2. 效率:η=N /N w ,一般η=80%~95%四、工作力矩和转速水轮机的出力可以用旋转机械运动公式来表达QH n M M N ηπϖ81.9602=== 式中M ——主轴力矩;ω——水轮机旋转角速度,n ——转速,n =3000/p ; p ——发电机磁极对。
水利工程中常见的机电设备基本知识范本一、水轮机水轮机是一种将水能转换成机械能的装置。
它利用水流的动能和位能来驱动机械设备,是水利工程中常用的机电设备之一。
水轮机包括水轮发电机和透平发电机两大类。
1. 水轮发电机水轮发电机是将水流的动能转换成机械能的装置,通过转换装置将机械能转化为电能。
主要由水轮机、发电机、调速装置等组成。
根据水流的不同特点和发电要求,水轮发电机可以分为混流式、轴流式和离心式。
- 混流式水轮发电机:适用于水头较小、流量大的水利工程。
其特点是水流入口向水轮机轴线的垂直方向流动,水力利用率高,但水轮机结构复杂、体积大。
- 轴流式水轮发电机:适用于大水头、小流量的水利工程。
水流入口和出口都与轴线平行,并且通过导叶的调节来改变进水的流速和流量。
结构简单,但效率相对较低。
- 离心式水轮发电机:适用于水头较大、流量小的水利工程。
通过离心力将水流引入水轮机并转动。
结构简单,但效率较低。
2. 透平发电机透平发电机是利用水流的动能来旋转透平叶片驱动发电机发电的机械装置。
透平发电机主要包括动叶片、静叶片、转子、定子和发电机等部件。
根据叶片的工作方式,透平发电机可以分为常压透平和过压透平两种。
- 常压透平:水流进入透平叶片后,在透平的作用下加速,并通过叶型的转动驱动发电机发电。
适用于水头较小的水利工程。
- 过压透平:在常压的基础上增加水头,以提高发电效率。
适用于水头较大的水利工程。
二、水泵水泵是一种将原始水源或处理后的水流输送到指定地点的机械设备。
水泵利用机械能来增加水流的动能和压力,以便使水流能够流到更高的地方或长距离输送。
1. 根据水泵的工作方式,水泵可以分为离心泵和排污泵两大类。
- 离心泵:水泵内部有一个旋转叶轮,通过转动将水流的动能转化为水流的压力,以便将水流输送至更高的地方。
离心泵适用于输送清水和薄液体。
- 排污泵:排污泵主要用于排放污水或含有固体颗粒的水。
它是通过叶轮的旋转来将污水或含有固体颗粒的水体推送至指定位置。

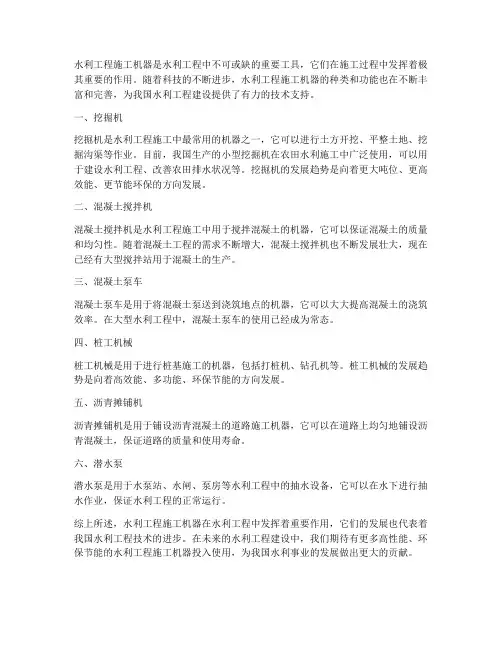

水利工程施工机器是水利工程中不可或缺的重要工具,它们在施工过程中发挥着极其重要的作用。
随着科技的不断进步,水利工程施工机器的种类和功能也在不断丰富和完善,为我国水利工程建设提供了有力的技术支持。
一、挖掘机
挖掘机是水利工程施工中最常用的机器之一,它可以进行土方开挖、平整土地、挖掘沟渠等作业。
目前,我国生产的小型挖掘机在农田水利施工中广泛使用,可以用于建设水利工程、改善农田排水状况等。
挖掘机的发展趋势是向着更大吨位、更高效能、更节能环保的方向发展。
二、混凝土搅拌机
混凝土搅拌机是水利工程施工中用于搅拌混凝土的机器,它可以保证混凝土的质量和均匀性。
随着混凝土工程的需求不断增大,混凝土搅拌机也不断发展壮大,现在已经有大型搅拌站用于混凝土的生产。
三、混凝土泵车
混凝土泵车是用于将混凝土泵送到浇筑地点的机器,它可以大大提高混凝土的浇筑效率。
在大型水利工程中,混凝土泵车的使用已经成为常态。
四、桩工机械
桩工机械是用于进行桩基施工的机器,包括打桩机、钻孔机等。
桩工机械的发展趋势是向着高效能、多功能、环保节能的方向发展。
五、沥青摊铺机
沥青摊铺机是用于铺设沥青混凝土的道路施工机器,它可以在道路上均匀地铺设沥青混凝土,保证道路的质量和使用寿命。
六、潜水泵
潜水泵是用于水泵站、水闸、泵房等水利工程中的抽水设备,它可以在水下进行抽水作业,保证水利工程的正常运行。
综上所述,水利工程施工机器在水利工程中发挥着重要作用,它们的发展也代表着我国水利工程技术的进步。
在未来的水利工程建设中,我们期待有更多高性能、环保节能的水利工程施工机器投入使用,为我国水利事业的发展做出更大的贡献。
水电站大坝工程投入施工主要机械设备表
1.推土机:负责清理工地上的杂物和垃圾,为后续施工做好准备。
2.挖掘机:用于挖掘大坝基础的土壤和岩石,确保基础牢固。
3.压路机:用于对大坝基础进行压实,确保基础的牢固性和稳定性。
4.混凝土搅拌车:负责将水泥、砂、石料等原材料混合制成混凝土,为浇筑大坝提供原料。
5.起重机:用于吊装大坝建筑中所需的各种材料和设备。
6.塔吊:主要用于大坝建筑中的高空作业,如浇筑混凝土、安装钢筋等。
7.砼泵车:将混凝土通过输送管道直接泵送到大坝建筑现场进行浇筑,提高施工效率。
8.钢筋加工设备:包括钢筋切断机、钢筋弯曲机等,用于加工大坝建筑所需的钢筋。
9.振动压路机:用于对混凝土进行振动压实,确保混凝土的密实性和均匀性。
10.起重钢架:用于在大坝建筑中悬吊和支撑施工所需的模板
和钢筋,保障施工安全。
以上这些机械设备是水电站大坝工程施工中不可或缺的重要设备,在施工过程中发挥着关键作用。
通过合理使用和管理这些机械设备,可以保障大坝工程施工的高效、安全和顺利进行。

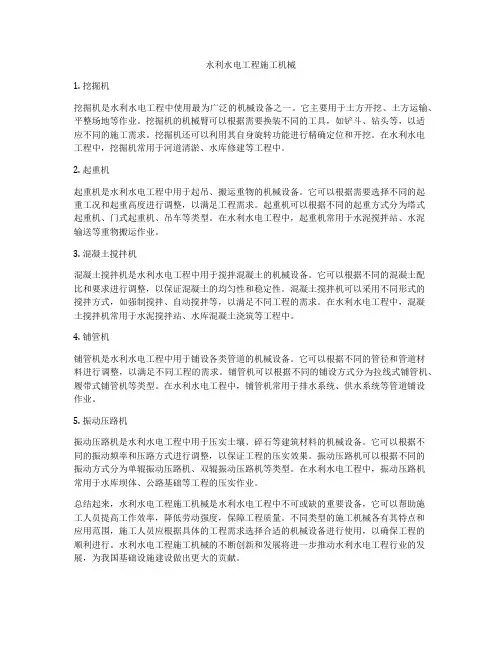

水利水电工程施工机械1. 挖掘机挖掘机是水利水电工程中使用最为广泛的机械设备之一。
它主要用于土方开挖、土方运输、平整场地等作业。
挖掘机的机械臂可以根据需要换装不同的工具,如铲斗、钻头等,以适应不同的施工需求。
挖掘机还可以利用其自身旋转功能进行精确定位和开挖。
在水利水电工程中,挖掘机常用于河道清淤、水库修建等工程中。
2. 起重机起重机是水利水电工程中用于起吊、搬运重物的机械设备。
它可以根据需要选择不同的起重工况和起重高度进行调整,以满足工程需求。
起重机可以根据不同的起重方式分为塔式起重机、门式起重机、吊车等类型。
在水利水电工程中,起重机常用于水泥搅拌站、水泥输送等重物搬运作业。
3. 混凝土搅拌机混凝土搅拌机是水利水电工程中用于搅拌混凝土的机械设备。
它可以根据不同的混凝土配比和要求进行调整,以保证混凝土的均匀性和稳定性。
混凝土搅拌机可以采用不同形式的搅拌方式,如强制搅拌、自动搅拌等,以满足不同工程的需求。
在水利水电工程中,混凝土搅拌机常用于水泥搅拌站、水库混凝土浇筑等工程中。
4. 铺管机铺管机是水利水电工程中用于铺设各类管道的机械设备。
它可以根据不同的管径和管道材料进行调整,以满足不同工程的需求。
铺管机可以根据不同的铺设方式分为拉线式铺管机、履带式铺管机等类型。
在水利水电工程中,铺管机常用于排水系统、供水系统等管道铺设作业。
5. 振动压路机振动压路机是水利水电工程中用于压实土壤、碎石等建筑材料的机械设备。
它可以根据不同的振动频率和压路方式进行调整,以保证工程的压实效果。
振动压路机可以根据不同的振动方式分为单辊振动压路机、双辊振动压路机等类型。
在水利水电工程中,振动压路机常用于水库坝体、公路基础等工程的压实作业。
总结起来,水利水电工程施工机械是水利水电工程中不可或缺的重要设备,它可以帮助施工人员提高工作效率,降低劳动强度,保障工程质量。
不同类型的施工机械各有其特点和应用范围,施工人员应根据具体的工程需求选择合适的机械设备进行使用,以确保工程的顺利进行。

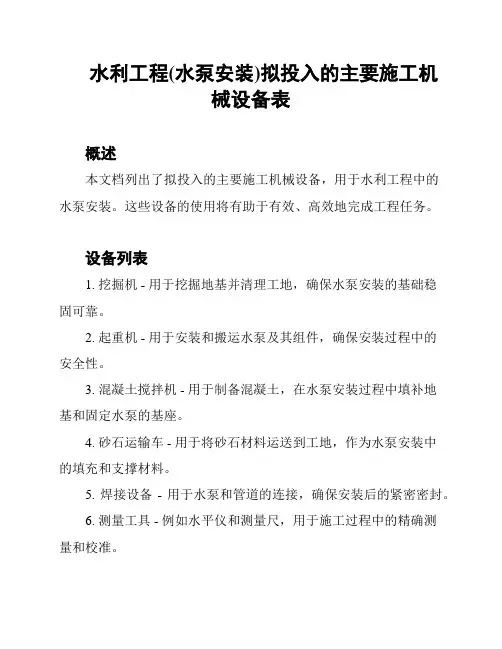

水利工程(水泵安装)拟投入的主要施工机
械设备表
概述
本文档列出了拟投入的主要施工机械设备,用于水利工程中的
水泵安装。
这些设备的使用将有助于有效、高效地完成工程任务。
设备列表
1. 挖掘机 - 用于挖掘地基并清理工地,确保水泵安装的基础稳
固可靠。
2. 起重机 - 用于安装和搬运水泵及其组件,确保安装过程中的
安全性。
3. 混凝土搅拌机 - 用于制备混凝土,在水泵安装过程中填补地
基和固定水泵的基座。
4. 砂石运输车 - 用于将砂石材料运送到工地,作为水泵安装中
的填充和支撑材料。
5. 焊接设备- 用于水泵和管道的连接,确保安装后的紧密密封。
6. 测量工具 - 例如水平仪和测量尺,用于施工过程中的精确测
量和校准。
补充说明
以上列出的机械设备仅为主要设备,根据实际工程需要,可能需要额外的设备和工具。
在使用这些设备时,一定要按照相关安全规范操作,确保施工人员的安全,并且设备可以正常运行。
以上信息仅提供了一份初步的机械设备列表,具体的设备配置和数量应根据实际工程要求进行详细规划和确定。
根据请求提供的要求,本文档以简洁明了的方式列出了拟投入的主要施工机械设备,以满足水利工程中水泵安装的需求。
1. 挖掘机械:挖掘机械是水利工程中最常用的设备之一,主要包括挖掘机、装载机和挖掘装载机等。
挖掘机主要用于挖掘、装载、运输土石方等物料,装载机则用于将挖掘机挖掘的物料装载到运输车辆上,挖掘装载机则集挖掘和装载功能于一体。
2. 混凝土搅拌运输车:混凝土搅拌运输车是水利工程中混凝土浇筑的关键设备。
它能够将搅拌好的混凝土运输到施工现场,确保混凝土的浇筑质量。
混凝土搅拌运输车具有搅拌均匀、运输距离远、效率高等特点。
3. 混凝土泵车:混凝土泵车是一种将混凝土直接泵送至浇筑点的设备,适用于大型水利工程的混凝土浇筑。
泵车具有输送能力强、输送距离远、操作简便等特点,可有效提高混凝土浇筑效率。
4. 压路机:压路机是水利工程中用于压实路基、路面等土石方的基础设施。
常见的压路机有振动压路机和静力压路机两种。
压路机能够提高路基的密实度,保证工程的稳定性和耐久性。
5. 土方机械:土方机械主要用于土石方的挖掘、运输和填筑等作业。
常见的土方机械有推土机、铲车、挖掘装载机等。
这些设备在水利工程中发挥着重要作用,能够有效提高施工效率。
6. 桥梁施工机械:桥梁施工机械主要用于桥梁的建造,包括预制构件的运输、安装等。
常见的桥梁施工机械有架桥机、吊车、卷扬机等。
7. 水工机械:水工机械主要用于水利工程的施工和维护,包括泵、阀门、拦污栅等。
这些设备在水利工程中发挥着调节水流、排放泥沙、防止淤积等作用。
8. 测量仪器:测量仪器是水利工程中用于施工放样、控制施工精度的重要设备。
常见的测量仪器有全站仪、水准仪、经纬仪等。
9. 通信设备:通信设备在水利工程中发挥着重要作用,包括电话、对讲机、无线网络等。
这些设备能够保证施工现场的通信畅通,提高施工效率。
10. 安全防护设备:安全防护设备是确保施工现场人员安全的重要保障,包括安全帽、安全带、防护眼镜、防尘口罩等。
总之,水利工程基本施工机械在工程建设中扮演着重要角色。
了解和掌握这些机械的性能、操作规程及维护保养方法,对于提高施工效率、保证工程质量、确保施工安全具有重要意义。
水电站大坝工程投入施工主要机械设备表设备名称用途钻机用于岩石钻孔,便于爆破和边坡加固等工作掘进机用于开挖和地下巷道的施工推土机用于对土石方进行推平和压实挖掘机用于土方的挖掘和搬运起重机用于吊装重量较大的设备和材料混凝土搅拌运输车用于将混凝土从搅拌站运输到施工现场混凝土泵车用于将混凝土通过泵送到施工现场,提高施工效率混凝土搅拌站用于混合水泥、沙子、石子和水,生产混凝土盾构机用于隧道的施工,提高施工效率压路机用于道路、边坡等的压实铲运机用于土石方搬运水泵组用于排水、供水等工作引水机用于引水至施工现场建筑起重机用于施工现场的吊装和搬运工作预应力张拉液压泵用于对预应力钢筋进行张拉预应力张拉设备用于预应力钢筋的张拉和固定预拌混凝土生产线用于生产预拌混凝土泄洪设备用于调节水库水位,防止洪水发生导航雷达用于导航施工船只,确保施工的精确性桩工机用于桩基础的施工,包括桩钻和桩机锚杆机用于河床的疏浚,保护大坝的稳定电焊机用于焊接工作喷淋设备用于浇灌和抗冻工作以上是水电站大坝工程投入施工中常用的主要机械设备表。
这些设备在施工过程中起着重要的作用,可以提高施工效率和质量,保证工程的顺利进行。
同时,在使用这些机械设备时,需要严格按照安全操作规程进行操作,确保工作人员的安全。
在投入施工之前,工程方会根据工程的具体情况和需要,选取合适的机械设备,并组织人员进行培训,提高操作人员的技术水平和安全意识。
此外,对于机械设备的维护和保养也是非常重要的,定期进行检查和维修,确保设备的正常运行,延长设备的使用寿命。
总而言之,水电站大坝工程投入施工主要机械设备的选择和使用,对工程的顺利进行和工程质量的保证起着至关重要的作用。
合理的选择和使用机械设备,将极大地提高工程效率,保证工程的安全和质量。
文档结束。
水利工程中常见的机电设备基本知识水利工程中常见的机电设备包括水泵、发电机、水轮机、阀门等。
以下是关于这些设备的基本知识。
1. 水泵:水泵是水利工程中最常见的机电设备之一,它的作用是将水从低水位抬高到高水位或者将水从一个地方输送到另一个地方。
常见的水泵有离心泵、轴流泵和混流泵等。
水泵由电机和泵体组成,电机提供动力,泵体负责将水抽出或注入。
水泵的型号和性能需根据工程需求进行选择。
2. 发电机:发电机是将机械能转化为电能的设备。
水利工程中常见的发电机有水轮发电机和涡轮发电机等。
水轮发电机利用水流的动能来带动水轮转动,进而带动发电机发电;涡轮发电机则通过涡轮的旋转来产生电能。
发电机的容量要根据可利用的水资源和电力需求进行选择。
3. 水轮机:水轮机是利用水能转化为机械能的设备,广泛应用于水力发电、灌溉和供水等工程中。
水轮机分为垂直轴和水平轴两种,其中水轮机中的叶片又分为多种形式,如斜流式、混流式和轴流式。
水轮机通过水流的冲击力或动能转化作用,将水能转化为机械能,进而驱动发电机等设备发电或提供工作能量。
4. 阀门:阀门在水利工程中起到控制和调节水流的作用。
常见的阀门有闸阀、截止阀、球阀和蝶阀等。
阀门可以控制水流的开启和关闭,也能调节水流的量和压力。
阀门的选取需根据工程的要求,如流量、压力和介质性质等。
5. 泵站:泵站是用于提水和水流输送的设施,一般由多台水泵、配套阀门和管道等组成。
泵站可用于农田灌溉、城市供水、给排水和工业用水等。
泵站的设计和运行需考虑电网负荷、水泵性能、供水需求和水源条件等因素。
6. 水力发电站:水力发电站是利用水资源来发电的工程设施。
它一般由水库(或引水渠)、堰坝、水轮机和发电机等组成。
水库储存水源并调节流量,堰坝用于建立落差,水轮机和发电机负责将水能转化为机械能并最终转化为电能。
7. 溢流堰:溢流堰是为了调节水位、调节洪峰流量和防止洪水侵蚀而设计的结构。
溢流堰的设计需考虑流量、水压和坡度等因素。
第1篇一、挖掘机挖掘机是电力工程土建施工中常用的设备,主要用于挖掘、装卸、平整土地等工作。
常见的挖掘机型号有:小松、卡特彼勒等。
挖掘机具有机动性强、作业效率高、适应性强等特点。
二、自卸车自卸车是电力工程土建施工中用于运输土方、砂石、水泥等建筑材料的设备。
常见的自卸车型号有:解放、东风等。
自卸车具有装载量大、运输速度快、操作简便等特点。
三、吊车吊车是电力工程中用于吊装、运输大型设备、构件的设备。
常见的吊车型号有:徐工、三一、中联等。
吊车具有起重量大、起升高度高、作业范围广等特点。
四、货车货车是电力工程中用于运输建筑材料、设备、工具等物资的设备。
常见的货车型号有:解放、东风、长安等。
货车具有载重量大、运输速度快、适应性强等特点。
五、真空泵真空泵是电力工程混凝土施工中用于排除混凝土中的气泡,提高混凝土密实度的设备。
常见的真空泵型号有:ZX-70、ZX-100等。
真空泵具有抽气速度快、性能稳定、使用寿命长等特点。
六、震捣器震捣器是电力工程混凝土施工中用于消除混凝土内部气泡、提高混凝土密实度的设备。
常见的震捣器型号有:VAF36-125、VAF50-200等。
震捣器具有作业效率高、操作简便、使用寿命长等特点。
七、电焊机电焊机是电力工程焊接施工中用于连接金属构件的设备。
常见的电焊机型号有:BX6-250D、BX6-400D等。
电焊机具有焊接速度快、焊接质量高、操作简便等特点。
八、台钻台钻是电力工程电气施工中用于钻孔、扩孔、攻丝等工作的设备。
常见的台钻型号有:ZQ4125、ZQ630等。
台钻具有钻孔精度高、钻孔速度快、操作简便等特点。
九、液压机液压机是电力工程电气施工中用于压制、弯曲、切断等工作的设备。
常见的液压机型号有:200t、300t等。
液压机具有压力大、操作简便、使用寿命长等特点。
十、液压钳液压钳是电力工程电气施工中用于剪切、弯曲、扳手等工作的设备。
常见的液压钳型号有:5吨、10吨等。
液压钳具有剪切力大、操作简便、使用寿命长等特点。
史上最全电厂设备汇总,一次看个够!或许你是刚入职的“小白”,或许你是一个有着多年工作经历的“老司机”,可是那些经常和我们见面的火电厂设备你都认识吗?它叫什么名字,安装在什么位置,属于哪个系统,起什么作用,工作原理是什么,这些你都清楚吗?今天,小编就带你一起涨涨知识…间接冷却塔管束工作原理及作用:汽动给水泵的排汽进入主机表凝式间接空冷系统统一进行冷却,循环水泵布置在空冷塔附近,每台机组配置2×50%变频循环水泵,空冷散热器塔外垂直布置,每座塔内两台机组的散热器扇共12段交叉布置,对汽机房循环水进行冷却。
闭式水泵工作原理及作用:闭式水泵对闭式循环水起加压循环的作用,闭冷水系统一般供给电泵、给水泵密封冷却水、凝泵密封水、发电机氢冷器等要求水质好的系统。
最终通过闭式循环水将热量通过闭冷水热交换器传递给开式水,达到冷却效果。
高压加热器工作原理及作用:高压加热器,是利用汽轮机的部分抽气对给水进行加热的装置。
主要应用于大型火电机组回热系统,其传热性能的优劣直接影响机组的经济性与安全性。
因此提高高压加热器的传热效率,减小热量传递过程中的不可逆损失,成为解决能源高效利用的重要措施之一。
煤化工联盟公众号:资料共享|视频号:招聘发布15篇原创内容公众号抽真空泵工作原理及作用:真空泵是在某一封闭空间中改善、产生和维持真空的装置。
在吸气过程中,吸气腔体积增大,真空度降低,将容器内气体吸入泵腔;在排气过程中,体积变小,压强增大,最终通过油封将吸入的气体排出泵外,实现抽真空作业。
密封风机工作原理及作用:密封风机是专供正压直吹式系统的磨煤机、给煤机的密封空气的风机,用于防止带有煤粉的气粉混合物漏出设备外污染环境或进入弹簧加载装置磨辊轴承而造成轴承故障。
从磨机机架内壁密封空气通过一个机动的空气管道进入中心套,再通过中心套上的沟槽和轴颈到达磨辊的空气密封处。
这些密封围绕轴密封形成迷宫环式(多个密封空气室)密封,密封空气室密封压力超过磨辊风室的压力,因此阻止了原料进入轴端密封以造成损伤。
