sr405r旋挖钻机技术规格书
以下是sr405r旋挖钻机的技术规格书的一些重要内容：
1. 主要参数：
- 最大钻孔直径：4.5米
- 最大钻孔深度：60米
- 最大钻杆提升力矩：405 kNm
- 最大回转力矩：240 kNm
- 整机总重量：约40吨
- 发动机功率：约300 kW
2. 钻进参数：
- 钻机型式：旋挖钻机
- 钻具型式：连续螺旋输送器（CFA）
- 钻具尺寸：Ф450/ 20米长
- 进给力矩：405 kNm
- 进给速度：（可根据具体需求调整）
3. 回转参数：
- 回转力矩：240 kNm
- 回转速度：（可根据具体需求调整）
4. 运行性能：
- 最大行走速度：约2.5 km/h
- 最大坡度：30°
- 最大爬坡能力：30%
5. 液压系统：
- 主泵流量：约600 L/min
- 主泵压力：约34 MPa
- 配备液压系统的过滤器和冷却器
以上仅为sr405r旋挖钻机技术规格书的一些要点，具体规格书内容可能会有更详细的参数和说明。
随着国家经济的持续发展，工程建设行业也不断发展着。
在工程建设中地勘钻机的地位也是十分重要的，地勘钻机型号如何选择呢？在众多型号的地勘钻机中，本文为大家介绍一下南探牌XY-200(YJ)型钻机的具体参数，可供选择参考。
1、基本参数钻孔深度：200、150、100m；终孔直径：75、91、110mm；最大开孔直径：300 mm钻杆直径：42,50 mm，钻孔倾角：90-75°钻机外廓尺寸（L×B×H)：1660×780×1560 mm，钻机重量(不包括动力机): 650kg2、回转器主动钻杆：六方带槽46*Φ51*4300mm,主机杆夹持方式：手动球卡式立轴转速(四档)：1010,505,236,118 r/min，立轴行程：450 mm立轴空载向上最大移动速度：3 m/s ，立轴空载向下最大移动速度：4 m/s立轴最大给进力：15 KN，立轴最大起重力：25 KN3、卷扬机最大起重量(单绳)：17 KN，卷筒转速：121,76,36 r/min卷筒圆周线速度(二层)：1.05,0.66,0.31 m/s，卷筒直径：140 mm 钢丝绳直径：10 mm，钢丝绳容量：35 m，抱闸直径：252 mm，闸带宽度：50 mm4、油泵 型号：YBC-20/125，额定压力：12.5 Mpa 流量：16 ml/r 额定转速；1500 r/min5、移动装置 移动油缸行程：450mm ，钻机离开孔口距离：300mm6、动力装置电动机型号：Y160L-4，额定功率：15 KW ，额定转速：1460 r/min柴油机型号：S1115，额定功率：16.2KW ，额定转速：2200 r/min 注:.本钻机动力标准配备柴油机,也可配备电动机,需由用户订货时提出。
建议选配钻机底座及钻塔(根据需求选择一项）：1、T-SJ-3型三角架钻塔；2、T2-SJ-3型两轮拖挂三角架钻塔；3、T-SJ-4型整体底座及四角架钻塔；4、T4-SJ-4型四轮拖挂底座及四角架钻塔；5、LP-4T-01-A 型履带底盘及四角架钻塔；6、LP-4T-01-B 型履带底盘及四角架钻塔；7、LP-4T-02-B 型履带底盘及井字形液压起落钻塔；8、LP-4T-02--B-STRZT 型履带底盘及人字形全液压起落钻塔；9、LP-4T-02-B-STZDT 型履带底盘及双塔架折叠式液压钻塔；10、LP-4T-02-B-SST 型履带底盘及全液压伸缩式钻塔（高度可调）。
混凝土双筒旋挖钻机规格一、概述混凝土双筒旋挖钻机是一种专业用于钻孔的工程车辆，广泛应用于桥梁、地铁、隧道、高速公路等基础工程中。
它的主要特点是可以钻入深度较大的岩石或土壤，并可以在钻孔过程中进行土壤取心、土样采集和水平定位等操作。
本规格将详细介绍混凝土双筒旋挖钻机的技术参数和性能指标，以及其适用范围和使用注意事项。
二、技术参数1. 钻孔直径：Φ1000mm～Φ3000mm2. 钻孔深度：60m～80m3. 钻进速度：0～30m/min4. 钻进转矩：160kN·m～360kN·m5. 主机功率：315kW～500kW6. 工作重量：≥80t7. 冷却方式：水冷8. 工作温度：-10℃～45℃9. 外形尺寸：长×宽×高=18000mm×5000mm×6000mm三、性能指标1. 钻进精度：垂直度≤1/1000，水平度≤1/20002. 钻孔质量：孔壁光滑、无松散、无死角3. 钻进效率：单孔平均日进尺≥20m4. 环保性：排放符合国家标准，噪音≤105dB(A)5. 安全性：符合国家安全标准，具备过载保护、断电保护、防滑保护等多项安全保障措施四、适用范围混凝土双筒旋挖钻机适用于以下工程：1. 桥梁基础工程：主要用于桥梁墩台的孔洞钻取、爆破凿岩、孔壁加固等工作。
2. 地铁、隧道工程：主要用于地铁车站、隧道出入口等地的地基处理、桩基施工等工作。
3. 高速公路工程：主要用于高速公路桥梁、隧道等工程的基础施工。
4. 水利工程：主要用于水利大坝、水闸等工程的基础施工。
五、使用注意事项1. 在使用混凝土双筒旋挖钻机时，必须按照操作手册的规定进行操作，严禁超负荷使用。
2. 钻机在工作过程中必须保持稳定，严禁在坡度较大的地方操作。
3. 钻机在运输过程中必须注意避免碰撞和颠簸，保证机身不受损坏。
4. 钻机工作时必须有专人负责监控设备运行情况，及时排除故障。
5. 钻机在进行钻孔作业前，必须对工作环境进行勘察，确保安全。

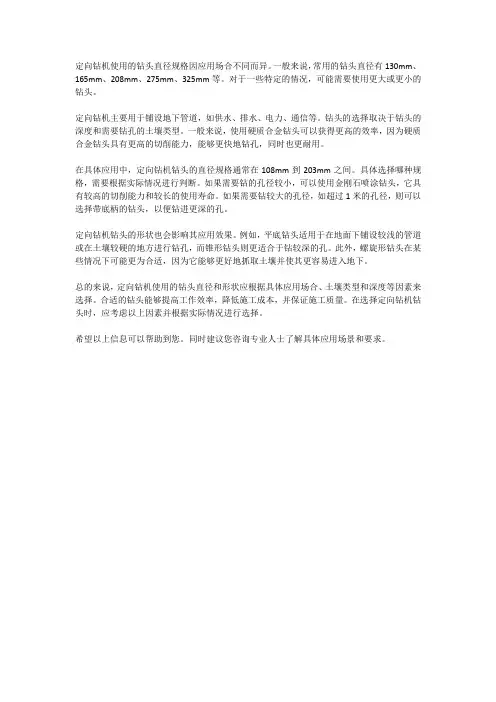

定向钻机使用的钻头直径规格因应用场合不同而异。
一般来说，常用的钻头直径有130mm、165mm、208mm、275mm、325mm等。
对于一些特定的情况，可能需要使用更大或更小的钻头。
定向钻机主要用于铺设地下管道，如供水、排水、电力、通信等。
钻头的选择取决于钻头的深度和需要钻孔的土壤类型。
一般来说，使用硬质合金钻头可以获得更高的效率，因为硬质合金钻头具有更高的切削能力，能够更快地钻孔，同时也更耐用。
在具体应用中，定向钻机钻头的直径规格通常在108mm到203mm之间。
具体选择哪种规格，需要根据实际情况进行判断。
如果需要钻的孔径较小，可以使用金刚石喷涂钻头，它具有较高的切削能力和较长的使用寿命。
如果需要钻较大的孔径，如超过1米的孔径，则可以选择带底柄的钻头，以便钻进更深的孔。
定向钻机钻头的形状也会影响其应用效果。
例如，平底钻头适用于在地面下铺设较浅的管道或在土壤较硬的地方进行钻孔，而锥形钻头则更适合于钻较深的孔。
此外，螺旋形钻头在某些情况下可能更为合适，因为它能够更好地抓取土壤并使其更容易进入地下。
总的来说，定向钻机使用的钻头直径和形状应根据具体应用场合、土壤类型和深度等因素来选择。
合适的钻头能够提高工作效率，降低施工成本，并保证施工质量。
在选择定向钻机钻头时，应考虑以上因素并根据实际情况进行选择。
希望以上信息可以帮助到您。
同时建议您咨询专业人士了解具体应用场景和要求。
混凝土钻机规格型号一、产品概述混凝土钻机是一种专业用于钻孔混凝土、墙体、石材等硬质材料的工具，广泛应用于建筑、道路、桥梁、隧道、水电等领域。
本规格型号的混凝土钻机具有高效、精准、可靠、安全等特点，适用于各种大小工程的施工。
二、外观规格1.外观尺寸：L*W*H=450mm*250mm*150mm2.机器重量：10kg3.颜色：黄色三、电动机规格1.电压：220V2.额定功率：2600W3.额定电流：12A4.空载转速：0-800转/分钟5.最大扭矩：400N*m四、钻头规格1.钻头类型：干式钻头、水钻头2.钻头直径：Φ6mm-Φ200mm3.钻头长度：150mm、300mm、450mm、600mm等4.适用材料：混凝土、石材、砖墙、岩石等硬质材料五、操作规格1.手持式操作：提供手柄和侧柄，方便单人操作2.固定式操作：可固定在钻孔位置，提供踏板、手柄等操作方式3.操作方式：正转、反转、停止，可实现连续钻孔和单孔钻孔4.安全装置：电机过载保护、电机过热保护、机器自动断电等安全装置六、附加配件1.电缆：提供5米长电缆2.钻头：提供不同直径和长度的钻头3.水箱：提供水箱和水管，可实现水钻孔4.机箱：提供机箱，方便携带和存储七、售后服务1.保修期：一年2.售后服务：提供电话咨询和上门维修服务3.配件供应：提供配件供应，保证及时更换八、使用注意事项1.使用时，请戴好安全帽、护目镜、防噪耳塞等防护装备2.使用前，请仔细阅读说明书，熟悉机器操作方式和安全操作规范3.使用时，请保持机器和工作区域干燥，避免水和灰尘进入机器内部4.使用后，请及时清理机器，保持机器干净，延长机器寿命5.长时间不使用时，请存放在干燥通风的地方，避免机器受潮生锈。

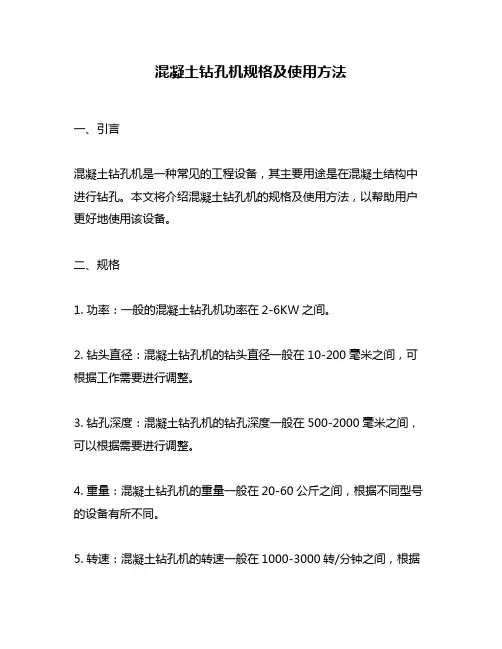

混凝土钻孔机规格及使用方法一、引言混凝土钻孔机是一种常见的工程设备，其主要用途是在混凝土结构中进行钻孔。
本文将介绍混凝土钻孔机的规格及使用方法，以帮助用户更好地使用该设备。
二、规格1. 功率：一般的混凝土钻孔机功率在2-6KW之间。
2. 钻头直径：混凝土钻孔机的钻头直径一般在10-200毫米之间，可根据工作需要进行调整。
3. 钻孔深度：混凝土钻孔机的钻孔深度一般在500-2000毫米之间，可以根据需要进行调整。
4. 重量：混凝土钻孔机的重量一般在20-60公斤之间，根据不同型号的设备有所不同。
5. 转速：混凝土钻孔机的转速一般在1000-3000转/分钟之间，根据不同型号的设备有所不同。
6. 电压：混凝土钻孔机的电压一般为220V或380V，根据不同型号的设备有所不同。
7. 其他特性：混凝土钻孔机还有一些其他特性，如防护罩、防震设计等，可根据需要进行选择。
三、使用方法1. 安装：在使用混凝土钻孔机之前，需要先将其安装好。
首先将设备的底座固定在钻孔位置上，然后将钻头安装在设备上，接上电源即可。
2. 调整：在使用混凝土钻孔机之前，需要先调整好其钻头的深度和位置。
可以根据需要调整钻头的深度，也可以调整钻头的位置，以确保钻孔的精度和准确度。
3. 操作：在使用混凝土钻孔机时，需要注意一些操作细节。
首先需要启动设备，并调整好转速和钻头的位置。
然后将钻头缓慢地向混凝土中进入，直到达到预定的深度。
当钻孔过程中出现阻力时，需要停止钻孔，检查钻头的状态，并及时清理钻孔孔道。
4. 维护：混凝土钻孔机在使用过程中还需要进行定期的维护工作。
首先需要清洁钻头和设备表面，以保持设备的清洁和卫生。
另外还需要检查设备的各个部件是否正常运转，如果出现故障需要及时修理。
四、注意事项1. 在使用混凝土钻孔机时，需要注意安全。
首先要保证设备的稳定性，以免出现危险。
另外还需要戴上安全帽和防护手套等个人防护装备。
2. 在使用混凝土钻孔机时，需要注意防止钻头过热。

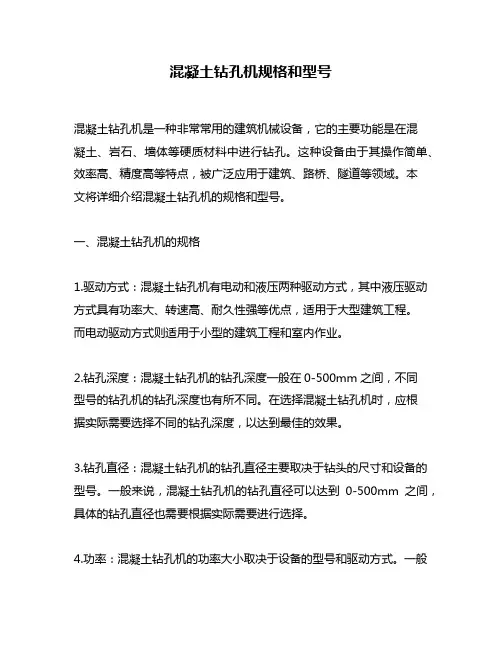

混凝土钻孔机规格和型号混凝土钻孔机是一种非常常用的建筑机械设备，它的主要功能是在混凝土、岩石、墙体等硬质材料中进行钻孔。
这种设备由于其操作简单、效率高、精度高等特点，被广泛应用于建筑、路桥、隧道等领域。
本文将详细介绍混凝土钻孔机的规格和型号。
一、混凝土钻孔机的规格1.驱动方式：混凝土钻孔机有电动和液压两种驱动方式，其中液压驱动方式具有功率大、转速高、耐久性强等优点，适用于大型建筑工程。
而电动驱动方式则适用于小型的建筑工程和室内作业。
2.钻孔深度：混凝土钻孔机的钻孔深度一般在0-500mm之间，不同型号的钻孔机的钻孔深度也有所不同。
在选择混凝土钻孔机时，应根据实际需要选择不同的钻孔深度，以达到最佳的效果。
3.钻孔直径：混凝土钻孔机的钻孔直径主要取决于钻头的尺寸和设备的型号。
一般来说，混凝土钻孔机的钻孔直径可以达到0-500mm之间，具体的钻孔直径也需要根据实际需要进行选择。
4.功率：混凝土钻孔机的功率大小取决于设备的型号和驱动方式。
一般来说，混凝土钻孔机的功率大小在1KW-10KW之间，功率越大，钻孔深度和钻孔直径也越大。
5.转速：混凝土钻孔机的转速一般在0-1500r/min之间，不同型号的混凝土钻孔机的转速也有所不同。
在选择混凝土钻孔机时，应根据实际需要选择不同的转速，以达到最佳的效果。
6.重量：混凝土钻孔机的重量一般在10kg-100kg之间，不同型号的混凝土钻孔机的重量也有所不同。
在选择混凝土钻孔机时，应根据实际需要选择适合的重量，以达到最佳的效果。
7.耗电量：混凝土钻孔机的耗电量主要取决于设备的功率大小和驱动方式。
一般来说，混凝土钻孔机的耗电量在1KW-10KW之间，耗电量越大，钻孔深度和钻孔直径也越大。
8.防护等级：混凝土钻孔机的防护等级一般为IP68，可以有效防止水和灰尘的侵入，保障设备的使用寿命。
二、混凝土钻孔机的型号1.手持式混凝土钻孔机：手持式混凝土钻孔机是一种小型的混凝土钻孔机，适用于室内、室外的小型建筑工程和家庭装修等场合。
长螺旋钻机参数长螺旋钻机参数是指螺旋钻机在工作过程中的各项技术性能指标和参数。
作为一种常用的地质钻机，长螺旋钻机在矿山、隧道、地基工程等领域有着广泛的应用。
下面将从几个方面介绍长螺旋钻机的参数。
一、动力参数：1. 驱动方式：长螺旋钻机一般采用电动驱动，也可以选择柴油机驱动。
2. 功率：长螺旋钻机的功率通常在几千瓦到几十万瓦之间，不同规格的钻机功率也不同。
3. 转速：螺旋钻机的转速通常在几十转每分钟到几百转每分钟之间，不同的工作需求需要不同转速的钻机。
二、钻探参数：1. 钻孔直径：长螺旋钻机可以钻探的孔径范围较大，从几毫米到几米不等，可以根据实际工程需求进行选择。
2. 钻孔深度：螺旋钻机的钻孔深度也有一定的限制，一般在几十米到几百米之间，深度越大对钻机的要求也越高。
3. 钻进速度：螺旋钻机的钻进速度通常在几米到几十米每小时之间，速度越快效率越高。
4. 钻进压力：钻机在钻进过程中需要施加一定的钻进压力，以克服地层的抵抗，不同的地质条件需要不同的钻进压力。
三、结构参数：1. 机身尺寸：螺旋钻机的机身尺寸通常较大，需要根据工程要求选择合适的尺寸。
2. 重量：长螺旋钻机的重量通常在几吨到几十吨之间，不同规格的钻机重量也不同。
3. 机身材质：螺旋钻机的机身通常采用高强度钢材制成，以保证机身的稳定性和耐久性。
四、其他参数：1. 工作环境要求：螺旋钻机在使用时需要考虑工作环境的要求，如温度、湿度等。
2. 操作方式：螺旋钻机的操作方式通常有手动和自动两种，可以根据实际需求选择合适的方式。
3. 故障率：螺旋钻机的故障率也是一个重要的参数，需要选择可靠性较高的钻机。
长螺旋钻机的参数涉及到动力、钻探、结构和其他方面的指标，不同的参数对应不同的工程需求，需要根据实际情况进行选择。
通过合理的参数配置，可以提高钻机的工作效率和安全性，为各类工程提供可靠的支持。
钻机规格ZJ90DBS 3,000 HP 钻机编号设计或制造规范生产厂家数量单位第01节——提升系统设备01-01节01-001.01 井架井架主体“宏华”宏华1套●符合API Spec, 4F 规范，打API标识；●最大静钩载6750KN●有效高度48m●顶宽（正面x侧面）：2.5m x 2.3m●底宽（正面x侧面）：10mx2.8m●二层台容量（5”钻杆-28m 立根）：250柱，9”钻铤2柱，8”钻铤6柱●二层台高度：24.5m，25.5m，26.5m●重量：160吨●K型井架，前开口式井架，无绷索●井架包括井架主体，二层台，套管扶正台，提升设备和井架辅助设备●前开口式井架，由左右片架，后横梁和拉杆支架组成，整体由销子连接●井架为低位安装，并由绞车提供的动力起升或放低。
●井架起升部件包括人字架，滑轮，起重大绳和液压缓冲器●所有滑轮组均配备有安全索井架辅助设备“宏华”●井架梯（左右各一套）●登梯助力装置●立管控制台●死绳稳定器●吊钳滑轮●液压大钳滑轮宏华1套2套2套1套3套2套2套二层台“宏华”●一套二层台，包括折压式舌板和桁架●所有桁架配备有安全链，所有舌板配备有安全索●二层台内部设有栏杆，外部设有抗风墙，紧急逃生出口●包括安装座，气动绞车滑轮●包括悬挂柱和防坠落装置，逃生装置宏华1套套管扶正台“宏华”●可调节套管扶正台，装于井架下体左方●液压（或气动）绞车可升降操控台，包括防坠落保护装置1套底座底座主体“宏华”●符合API Spec, 4F规范，打API标识●最大静钩载：6,750 kN●最大立根盒负载：3,250 kN●总立根负载及最大静钩载：10,000 kN●钻台高度：12m●钻台面积：12m x13m●钻盘梁下净空高：10m●立根盒容量：5”钻杆-28m 立根）340柱，9”钻铤2柱，8”钻铤6柱●重量：240吨●底座为螺旋提升类型，包括上部分，下部分，提升/下放装置。
底座整体由销子连接●井架井架为低位安装，并由绞车提供的动力提升或下放。
●宏华1套底座辅助设备“宏华”●大钳尾绳桩●液压动力装置●逃生滑板●坡道●钻台梯子，一架由正面至地面，一架由后面通向地面，一架由钻台右侧至泥浆振动筛●转盘的泥浆回收盘●BOP 移动滑轨●偏房支架宏华1套2件1套1套1套3套防喷器吊装装置●最大提升载荷：2 x 250kN●提升速度：0-3.6m/min●提升距离：3m●水平滚动速度：0-4.2m/min●液压系统额定压力：16 MPa1套液压钻杆自动提升设备●最大提升钻杆载荷：5,000kg●最大提升钻杆长度：14.5m●最大提升钻杆直径：ø 400mm1套●远程操控最大直径：100m●适用钻井高度：12m●电气装置总功率：60kW●电源：交流电380V/50Hz●主液压泵额定容量：206L/min●主液压泵额定压力：35 Mpa●主液压泵电动机功率：55 kW●重量：25吨●风冷●遥控+PLC+传感器●钻杆自动提升装置的主要功能是在钻井作业中将钻杆，钻铤，钻送，套管，及其他钻管提升至钻井平台●整个装置由多个结构性部分，电气和控制系统组成。
绞车1套绞车主体“宏华”●额定输入功率：3,200kW（4290 HP）●最大快绳拉力：643kN●钢丝绳直径：ø 45mm●档数：2档无级调速●滚筒（直径x长度）：ø980mmx1840mm●绞车速度和功能调控交流变频调控+刹车●安全擎，送钻：液压盘式刹车●低位档数：0~0.7m/s （14绳）●高位档数：0~1.7m/s （14绳）●自动送钻速度：0~40m/h （采用辅助驱动设置）●外形尺寸（长度x宽度x高度）：0~200m/h（采用主电机装置）●重量：12,100mm x 3,280mm x 3,200 mm●重量：64 吨●绞车由VFD驱动. 包括绞车架，滚子，齿轮减速箱，液压盘式刹车，主电机，和辅助驱动装置●2台1,600 kW 交流变频电机，通过两级齿轮减速箱驱动绞车.辅助驱动为一台45kW交流变频电机。
●绞车，提升和下放速度由变频调速系统控制●绞车控制，速度控制，大钩位置，作业保护装置，自动送钻装置，和其他功能，通过电气驱动系统使用数字控制●辅助驱动系统适应独立VFD驱动，可自动送钻及紧急提升。
●齿轮箱为全密封结构，由油润滑●滚筒全侧有回复轮●液压盘式刹车总成，使用停机制动和紧急刹车●适用快绳滑轮●绞车配备有天车防碰装置（司钻控制台集成数字位置展示和天车防碰装置液压盘式刹车制动盘闭式爪开式爪●刹车盘直径：ø1,600 mm●额定刹车正压力：90kN●额定刹车液压操作系统压力：7.5MPa●刹车盘冷却类型：空气冷却●液压盘式刹车动力源由HPU提供绞车驱动交流变频电机●型号：YJ31●基频功率：1,600kW●基频电压：600V●基频电流：1,784 A●元波因子：0.89●基频转速：763 rpm●基频扭矩：20,035 Nm●绝缘等级：200●定子线圈连接类型：6●冷却类型：Y●作业系统：强制冷却系统（自带鼓风机）●IP54，正压力防爆绞车辅助驱动电机“ABB”1套2 Ea 2 Ea 6 Ea2套●型号M2JA225M4A-W●基频功率：45kW●基频电压：380V●基频扭矩：290 Nm●基频：50 Hz●元波因子：0.89●基频转速：1,480 rpm●最大频率：100 Hz●冷却类型：强制冷却●IP55，防爆辅助驱动装置●额定功率：54 kW●送钻范围：0-40/hr●辅助驱动交流变频电机电力输送进斜齿轮和锥形齿轮减速器输送电力后进入主齿轮箱，再驱动绞车滚筒轴●VDF 驱动系统确保高准确度送钻●拥有快速的传送比，辅助驱动电机可输出大扭矩，提升最大钻柱重量，并可在主系统无法运作时执行紧急提升。
ABB 2套2套1套天车天车TC 675●符合API Spec. 8A/4F规范●最大静负载：6,750 kN●滑轮数量：7+1●主滑轮外直径：ø 1,524 mm●钢丝绳直径：ø45mm●重量：9,255 kg●天车配备有主滑轮和快绳稳定器，主滑轮配有防护装置●有缓冲木，安全网和安全链，横梁上有栏杆●天车配备有顶部驱动导杆悬挂眼板，还有用于游车系统的钢丝绳后部的眼板●所有滑轮轴承均由轴一端的润滑油杯润滑●有2套5T 气动绞车滑轮，1套钻井滑轮，所有滑轮均有安全绳1套游车游车w/大钩YC 675●符合API Spec 8A，打API标识●最大静负载：6,750 kN●滑轮数量：7●滑轮外直径：ø 45mm●滑轮带重负载双排锥形滚子轴承●强劲的吊卡提环，大钩顶部配有后部钢丝绳的吊环宏华1套大钩DG 675大钩DG 675“宏华”●符合API Spec 8A，打API标识●最大恒载：6,750 kN●弹簧冲程：200mm●主钩爪直径：228 mm●子钩爪直径：152 mm●外直径：3,541 x1,075 x1，100 mm●重量：5,341 kg●大钩主体由旋转锁设置，钩口集成装置锁死绳固定器死绳固定器JZG720●类型：水平●传感器类型：牵引式●传感器输出压力：9MPa●最大死绳拉力：720kN●钢丝绳直径：45mm●死绳固定器和传感器制造符合API 8A Spec1套钻井钢丝绳钻井钢丝绳●符合API 9A Spec●类型： 6 x 19S +IWRC EIPS（左旋）●直径：ø45 mm●长度：2,000 m1套倒绳机倒绳机最大滑轮直径：2,000mm最大滑轮宽度：1,500mm滑轮额定速度：9.5 rpm额定输出扭矩：8,000 N.m电机：8.63kW钢丝绳能力：2,000m （ø 45mm 绳）最大承载：16,000 kg1套01-010节01-010.01 链子DH750●符合API 8A Spec, 打API标识●最大负载：6,750 kN●长度：3,660mm（144’’）链子DH500符合API 8A Spec, 打API标识●最大负载：4,500 kN●长度：3,660mm（144’’）1套1套第02节——转盘系统转盘&独立驱动装置转盘ZP495●符合API Spec 7K●最大静负荷：6,750kN●传动直径：ø1,258 mm（49-1/2’’）●最大倒转：220 rpm●传动比：9.85●外部尺寸：3,693 x 2,314 x 857 mm1套●重量：16,600kg●转盘独立驱动装置1套●连续工作扭矩：75,000 N.m●短时最大工作扭矩：100,000 N.m●调速范围：0~220 rpm●惯性刹车型号：LT500/250T●制动功率（0.7 MPa）: 26,900 N.M●重量（带转盘）：22,500 kg●交流变频电机通过万向轴驱动ZP495 转盘●配有旋转惯性刹车，带气胎离合器●转盘驱动可实现超扭矩，反向旋转，断电保护等功能转盘驱动电机宏华1套●型号YJ13“宏华”●基频功率：800kW●基频电压：600 V●基频电流：945 A●基频功率因素：0.85●基频转速：740 rpm●基频转矩：10,324 N.m●绝缘等级：200●等级编号：6●定子连接类型：Y●冷却方式：强制空气冷却（自带鼓风机）●接线盒保护等级：IP54，正压力防爆●重量：3,100 kg1套转盘补心●主补心●5-1/4’’滚子方补心，四销驱动●3-1/2’’滚子补心，四销驱动●2-3/8’’-8-5/8’’补心（用于钻井）●9-5/8’’-10-3/4’’补心（用于9-5/8’’套管）●11-3/8’’ -13-3/8’’补心（用于13-3/8’’套管）●20’’补心（用于20’’套管）●补心提升装置水龙头●水龙头A7501套●最大静负载：6,75 0 kN●最大动载荷（API轴承负载）：300 rpm●最大工作压力：7,200 psi●主杆内径：102 mm●连接中心管方钻内径：API 6-5/8’’ Reg. LH●鹅颈管及水龙带连接螺纹：LP 4’’, 8teeth/inch AP Std 5B●重量：4,910 kg●冲洗管和包装装置和箱类型，转换简便顶部驱动“V arco”●型号TDS-8SA●电机类型：双转子变流电机●额定功率：1,200 HP●传送：8:5:1●钻速范围：0-270 rpm●最大恒定转矩：80,000 ft lbs●最大间断扭矩：7,500 psi●卸扣扭矩：52,300 ft lbs●钻管范围：3-1/2’’至5’’●IBOP 额定压力：15,000psi●IBOP上部（遥控）：7-5/8” API Reg. RH. Boxand Pin●IBOP下部（人工）：7-5/8” API Reg. RH. Boxand Pin●重量：38,750 lbs●变流电机驱动●机载液压系统无需单机液压动力装置和液体输送环●内嵌水龙头，新的升降式技术缩减下放时间，提供当今市场上现有的最简洁及便携式钻井设备●使用螺旋齿轮传动减少噪音V arcoTDS-85A1套Section 03-001 抽泥泵系统03-001.01 抽泥泵宏华HHF1600 宏华4套●单功能三缸活塞型●最大衬垫直径*冲程：180*305mm●额定冲程：每分钟120次（spm=stock permin）●额定功率：1176千瓦（1600大功率）（HP=high power）●齿轮速率比：4.206●活塞冲程：305毫米●阀门：API7●最大衬垫里衬直径：180毫米●最大工作压强：34.3兆帕●最大排水量：每秒50.42升●排气管直径：127毫米（5英寸）●吸入管直径：304毫米（12英寸）●尺寸（长*宽*高）：4426*2413*2688毫米●重量：25570千克Section 03-002 抽泥泵传动设备4套03-002.01 ●抽泥泵传动设备●额定功率：1200千瓦●传动类型：V型精密皮带耦合传动●皮带型号：4*8V-3350●传动速率比：1.981●尺寸（长*宽*高）：7600*3016*2853毫米●重量：38吨●每台泵都是在交流变频电机、精密V型皮带、传动设备、传动座、主座和防护装置驱动下运作。
