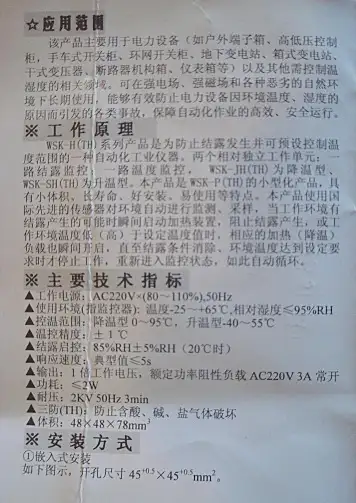

WSK1-2A温湿度控制器使用说明书>> 用途与概述在电力控制设备中，当环境温度变化时，会引起设备动作的不可靠或失效从而引发事故；同时湿度过高也会引起电器绝缘水平降低而导致短路及操作时拒动而造成事故。
该产品适用于高低压电器成套开关柜、箱式变电站、断路器机构箱、干式变压器、中置柜、端子箱、电子电信设备的防凝露、控温，可以对加热器（或风扇）断线监测，确保设备工作安全可靠。
>> 引用标准：GB14536.10-96<<温度敏感控制的特殊要求>> GB14536.15-96<<湿度敏感控制的特殊要求>>GB/T15309-94<<温湿度仪技术要求及试验方法>> 可靠安全性符合IEC834-1要求>> 型号说明：W：为传感器断线报警Q：为负载断线报警J：为降温度型、S：为双向控制型、无标注为升温型设定方式：A为内置固化设定B为机械温度设定、C为机械湿度设定D为数字温湿度设定控制路数1~3产品设计及机壳序号：1为48×48机壳2为72×72机壳控制器W：为温度控制型、S：为湿度控制型WS：温湿度控制型>> 通用技术条件：使用环境温度：-25℃～+70℃；使用环境相对湿度：不大于95%RH，使用环境周围介质中无爆炸危险；不含腐蚀气体，所含导电尘埃的浓度不应使绝缘水平严重降低。
>> 主要技术指标：>> 产品接线示意图：1、电源：AC220V±10% 50Hz2、湿度启控：≥ 85%RH时驱动闭合，≤ 75%RH时复位3、温度启控：≤ 5℃时驱动闭合，≥ 15℃时复位(可由用户指定)4、控温精度：温度：±1℃湿度：±3%RH5、输出：双路输出，阻性AC220V 5A（有源）6、外形尺寸：48×48×91（mm）开孔尺寸：45.5×45.5（mm）>> 产品测试方式：用口近距离连续吹传感器或者用一杯热水接近传感器1、传感器2的下方，控制器对应的动作指示灯应亮，加热器1、加热器2应分别能正常工作。
030温湿度控制器安装使用说明书V2.0申明版权所有，未经本公司之书面许可，此手册中任何段落，章节内容均不得被摘抄、拷贝或以任何形式复制、传播，否则一切后果由违者自负。
本公司保留一切法律权利。
本公司保留对手册所描述之产品规格进行修改的权利，恕不另行通知。
订货前，请垂询当地代理商以获悉本产品的最新规格。
江苏安科瑞电器制造有限公司吴磊磊提供135********目录前言 (1)1概述 (1)2工作原理 (1)一WH系列普通型温湿度控制器 (1)1型号说明 (1)2技术指标 (2)3产品规格及功能 (2)4接线方式 (4)二WHD系列智能型温湿度控制器 (5)1型号说明 (5)2技术指标 (5)3产品规格及功能 (6)4接线方式 (6)5产品操作指南 (8)6通讯指南 (11)三传感器 (15)1概述 (15)2型号说明 (15)前言：温湿度控制器简介1概述温湿度控制器产品主要用于中高压开关柜、端子箱、环网柜、箱变等设备内部温度和湿度的调节控制。
可有效防止因低温、高温造成的设备故障以及受潮或结露引起的爬电、闪络事故的发生。
产品分为WH普通型系列和WHD智能型系列。
产品符合国标GB/T15309-1994。
2工作原理温湿度控制器主要由传感器、控制器、加热器（或风扇等）三部分组成，其工作原理如下图所示：传感器检测箱内温湿度信息，并传递到控制器由控制器分析处理：当箱内的温度、湿度达到或超过预先设定的值时，控制器中的继电器触点闭合，加热器（或风扇）接通电源开始工作，对箱内进行加热或鼓风等；一段时间后，箱内温度或湿度远离设定值，控制器中的继电器触点断开，加热或鼓风停止。
除基本功能外不同型号还带有断线报警输出、变送输出、通信、强制加热鼓风等辅助功能。
一.WH系列普通型温湿度控制器1型号说明注：1.“组合外接”即同时有温度、湿度控制时，传感器置于同一外壳，由同一点采集温度、湿度信息。
2.传感器与控制器之间的连接线长度建议不要超过20米。
第1页THC92系列可编程温湿度控制器二 输入规格温度输入: NTC （-40~110.0℃）;湿度输入: 固态湿度电容(抗结露)（0~100%）;四 仪表尺寸系列说明:W 表示宽度 H 表示高度 D 表示深度THC92高精度温湿度控制器采用进口固态湿度芯片,是一种真正高精度湿度测量器件。
湿度测量精度±3%,温度±0.5。
仪表支持RS485通讯模式，可通过计算机，PLC ，组态软件与之相连。
实现远程温湿度监控,温湿度报警等。
仪表具有加热，制冷，加湿，除湿四个控制输出。
仪表具备8段可编程时间湿度时间设置功能，可随意各个时间段的温湿度值。
℃一 产品简介三 技术指标工作电源: AC85V AC240V 或DC12V 30V 采样速度: 0.25秒/次调节方式: 加热PID 调节（或上下限均可） ,制冷，除湿，加湿为上下限控制;输出方式: 继电器，固态继电器可选仪表使用环境温度: -10~50.0℃通讯接口: RS 485或RS232湿度精度: ;温度精度: ℃;通讯协议通讯~~或AC110V~380V ±3%RH ±0.3: Modbus Rtu第2页五 安装说明① 按照盘面开孔尺寸在盘面上打出用来安装仪器的矩形孔;② 将仪器嵌入盘面开孔内;③ 在仪器安装槽内插入安装支架;④ 推紧安装支架，使用螺钉使仪器和盘面结合牢固;⑤ 使用螺钉同样能将仪器定在盘面上;六 产品选型THC9 ①②③④⑤⑥⑦⑧主体功能①产品尺寸②附控输出④加热输出③通讯接口 ⑤ ⑥THC9□ □ □ □ □ □ □1C1标准控制器160x 80尺寸加热电流输出制冷除湿加湿为固态输出空表示默为空表示默为空表示默为N 00选型示例七 产品接线THC801系列THC803系列THC802系列第3页模拟量输出接线()4-2mA、1-5V、0-10v输出接线继电器输出接线OUT1开关量输出接线报警接线计算机通讯布线表示风鸣器、声光报警器、报警灯等表示保险丝ALM1与ALM2原理相同,不再给出图例表示风机或电机等需要调速负载表示电加热丝,电炉，空调等加热设备中间继电器可以是交流接触器注2单相与三相相似,不再给出三相的图纸注3不同输出接线方式不同，请以型号为准注4改进过的接线以仪表附带的接线图为准注5固态继电器输出接线第4页八 基本操作① 湿度传感器不接时显示0② 温度传感器不接时显示"HH "③ 自整定时AT 灯亮④ 主控输出指示灯⑤ 加热输出时加热指示灯亮⑥ 加湿输出时加湿指示灯亮⑦ 减数键⑧ 加数键九 菜单流程图第5页输出值与偏差值(设定值-测量值)的比例关系被定义为比例动作,当P 值越大,输出作用越强,输出响应越快,同时也将带来振荡.P 值越小,振荡越小，但会引起滞后,P =0时为上下限控制,参数适用于温度PID 控制。
