专题29 力臂及其作图(解析板)

力臂的画法一．填空题（共15小题）1．如图是一种抽水马桶的水箱自动上水装置示意图．当水箱内的水达到一定深度时，浮标带动杠杆压住入水口，停止上水．请在图中作出F1、F2的力臂L1、L2，O为支点.2．如图所示，用轻质杆将一电灯吊起，O点是支点．请画出动力F1的力臂L1和阻力F2的示意图.3．如图是一个杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，杠杆OBA可绕O点转动．在图上画出动力臂L1和阻力臂L2.4．如图所示，轻质杠杆可绕O点转动，杠杆上吊一重物G，在动力F作用下，杠杆静止在水平位置．图中的L为动力F的力臂，请作出动力F的示意图（温馨提示：注意标明力F的方向和作用点）.5．如图（甲）是果农用剪子修剪树枝的情景，乙图是甲图的简化图，A点是杠杆动力的作用点，O点是支点，F2是杠杆受到的阻力．请画出阻力臂和最小动力F1的示意图.6．作图题（1）请作出如图1杠杆所受拉力F的力臂.（2）螺线管通电后，请在图2标出螺线管的N、S极．7．如图所示是铁路建设中使用道钉撬撬道钉的示意图．请在图中画出动力F1的力臂L1；8．图中杠杆OA可以绕O点转动，使杠杆在图示位置平衡，画出阻力臂和最省力时作用力的方向．9．如图所示，o点为杠杆的支点，则图中线段是力F的力臂.10．（1）如图1是静止在水平地面上的拉杆旅行箱的示意图，O是轮子的转轴，O′是箱体的重心．以O 为支点，画出力F的力臂和箱体所受重力的示意图.（2）如图2所示，如闭合开关，请用箭头符号标出小磁针N极的偏转方向．11．如图所示是液压汽车起重机的示意图．请分别画出作用在吊臂上的动力F的力臂和重物A受到的拉力.12．小芳探索人体内的杠杆，发现脖子里有一根杠杆，将脑袋往后仰时，颈关节相当于杠杆的支点，图1是她画的简化图，帮助人把脑袋往后仰的输出力、脖子后面的肌肉提供的输入力如图所示.（1）请在图1中画出输入力的力臂；（2）小明认为：杠杆在小芳画的输入力和输出力的作用下，该杠杆不能平衡．若要平衡，输出力必须如图2所示那样换为杠杆受到的阻力．你觉得（选填“小芳”或“小明”）的杠杆在如图所示两个力作用下能平衡；（3）在上述正确的杠杆平衡图中，根据公式，可判断输入力输出力（选填“大于”、“等于”、“小于”）.13．如图所示，以B为支点，重10N的匀质木棒AB在细绳拉力作用下保持静止，请画出木棒所受拉力的力臂以及所受重力的示意图.14．请在图中画出F1的力臂（o是支点）.15．画出图中杠杆的动力F的力臂l.二．解答题（共12小题）16．如图所示，将边长为10cm的正方体合金块，用细绳挂在轻质杠杆的A点处，在B点施加力F1=30N 时，杠杆在水平位置平衡，合金块对水平地面的压强恰好为0．撤去F1，在B点施加F2时，合金块对地面的压强为1.2×103Pa．（OB=3OA，g取10N/kg）（1）画出F2的力臂.（2）求合金块的质量.（3）求F2的大小.17．如图是一种健身器械，AOB可视为杠杆．图中小明同学用力竖直向下拉杠杆，重物被抬起，此时阻力臂（选填“大于”、“小于”或“等于”）动力臂．小明同学想通过增大向下拉力来加大训练强度，请你利用杠杆平衡条件，给小明提出一条合理的建议：.18．胶棉拖把的主要结构如图甲所示，使用时先将棉头浸泡于水中吸水，再拉动拉手，使之绕O点转动，胶棉夹将棉头中多余水挤出后便可清理地板，请在图乙示意图中画出：（1）动力F1的力臂l1；（2）作用在B点的阻力F2.19．杠杆OA可绕O点转动，受力情况如图所示．请作出力F的力臂L.20．如图中活塞抽水机的柄是一根弯曲的杠杆，请画出动力F的力臂L.21．图中OA为轻质杠杆，可绕O点转动，在点B处用细绳悬挂一重物，在A端施加动力F1，使杠杆在水平位置平衡．请画出杠杆受到的阻力F2及动力臂L1.22．如图甲所示，当用指甲剪剪指甲时，指甲剪可以看成是多个杠杆的组合．乙中画出剪指甲时其中一个杠杆DBE的动力臂L1和阻力F2.23．（1）在“探究杠杆的平衡条件”实验中，用弹簧测力计沿BC方向拉杠杆，使杠杆平衡，如图1所示．请画出：①弹簧测力计对杠杆拉力F的示意图；②F的力臂.（2）如图2所示，开关闭合．①请在图中标出通电螺线管的N、S极；②用箭头标出图中磁感线的方向．24．如图是用钓鱼竿钓鱼的情景，其中动力为F1，阻力为F2，请在图中作出阻力F2的力臂2.25．图中，杠杆OBA在图示位置静止，请画出作用在A点的力F的力臂l.26．如图1所示的钢丝钳，其中A是剪钢丝处，B为手的用力点，O为转动轴（支点），图2为单侧钳柄及相连部分示意图．请在图2中画出钢丝钳剪钢丝时的动力臂L1和阻力F2.27．如图所示，利用动滑轮来提升一个物体，拉力F竖直向上．动滑轮其实就是一个变形的杠杆，请在图中标出它的支点O，并画出F的力臂L.力臂的画法参考答案与试题解析一．填空题（共15小题）1．如图是一种抽水马桶的水箱自动上水装置示意图．当水箱内的水达到一定深度时，浮标带动杠杆压住入水口，停止上水．请在图中作出F1、F2的力臂L1、L2，O为支点.考点：力臂的画法．专题：简单机械．分析：力臂是指支点到力的作用线的距离．已知支点、动力和阻力的方向，过支点作力的作用线的垂线段即可．解答：解：过支点O分别作动力作用线和阻力作用线的垂线段（即动力臂L1和阻力臂L2）．如图所示：．点评：要能找出杠杆的五要素，并且会根据力臂的画法画出正确的作用力或力臂．2．如图所示，用轻质杆将一电灯吊起，O点是支点．请画出动力F1的力臂L1和阻力F2的示意图.考点：力臂的画法．专题：简单机械．分析：力臂是从支点到力的作用线的垂直距离，从支点向动力作用线和阻力作用线引垂线段，线段的长度即为动力臂和阻力臂．解答：解：从支点作动力F1作用线的垂线段，线段的长度即为动力臂；电灯对杠杆的拉力是阻力，方向竖直向下，由此画出阻力的示意图．如图所示：点评：明确力臂的概念，从支点向力的作用线画垂线，即可找出力臂的位置，阻力是阻碍杠杆转动的力，明确了这些基本概念便不难解决．3．如图是一个杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，杠杆OBA可绕O点转动．在图上画出动力臂L1和阻力臂L2.考点：力臂的画法．专题：作图题．分析：此杠杆支点在O点，根据动力臂为支点到动力作用线的距离，阻力臂为支点到阻力作用线的距离，分别作出动力臂L1和阻力臂L2．解答：解：从支点向动力作用线引垂线，作出动力臂，用大括号标出，标上字母L1；从支点向阻力作用线引垂线，作出阻力臂，用大括号标出，标上字母L2；如图：点评：作力臂要先找到支点和力的作用线，再从支点向力的作用线引垂线，支点到垂足之间的距离为力臂的大小．4．如图所示，轻质杠杆可绕O点转动，杠杆上吊一重物G，在动力F作用下，杠杆静止在水平位置．图中的L为动力F的力臂，请作出动力F的示意图（温馨提示：注意标明力F的方向和作用点）.考点：力臂的画法；力的示意图．专题：简单机械．分析：支点O、力臂L已知，根据力臂的作法：从支点向力的作用线作垂线段，作出动力F的示意图．解答：解：做出力臂L的垂线，与杠杆相交于一点，即F的作用点，由于G使杠杆沿顺时针方向转动，所以F方向应使杠杆沿逆时针方向转动，作用点在A点．如图所示：点评：此类题的关键是掌握杠杆五要素，然后根据杠杆的五要素作出相应的作用力或力臂，并且作图要求规范．5．如图（甲）是果农用剪子修剪树枝的情景，乙图是甲图的简化图，A点是杠杆动力的作用点，O点是支点，F2是杠杆受到的阻力．请画出阻力臂和最小动力F1的示意图.考点：力臂的画法；杠杆中最小力的问题．专题：图像综合题．分析：根据力臂是指从支点到力的作用线的距离作出阻力臂；根据杠杆平衡的条件，F1×L1=F2×L2，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长．而在通常情况下，连接杠杆中支点和动力作用点这两点所得到的线段最长，据此可解决此题．解答：解：已知支点为O，过支点做阻力作用线的垂线段，用L2表示，即为阻力臂的示意图：已知动力的作用点为A，OA就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向向左，据此可画出最小的动力．如图所示：点评：本题考查了最小动力和力臂的作法．作力臂关键是要画出支点到力的作用线的垂线段．要知道力和力臂成反比的关系．6．作图题（1）请作出如图1杠杆所受拉力F的力臂.（2）螺线管通电后，请在图2标出螺线管的N、S极.考点：力臂的画法；通电螺线管的磁场．专题：磁现象、电生磁；简单机械．分析：（1）力臂是指从支点到力的作用线的距离，过支点O作F作用线的垂线段即可．（2）根据螺线管的线圈绕向和电流方向，利用安培定则可以确定螺线管的N、S极．解答：解：（1）反向延长力的作用线，然后过支点做力的作用线的垂线段，即为其力臂L，如图所示：（2）由图可知，电流从螺线管的右端流入、左端流出，结合线圈的绕向，利用安培定则可以确定螺线管的左端为N极，右端为S极．如图所示：点评：（1）力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点．②确定力的作用点和力的方向，画出力的作用线．③从支点向力的作用线作垂线，支点到垂足的距离就是力臂．（2）安培定则涉及三个方向：磁场方向；电流方向；线圈绕向．告诉其中的两个方向可以确定第三个方向．7．如图所示是铁路建设中使用道钉撬撬道钉的示意图．请在图中画出动力F1的力臂L1；考点：力臂的画法．专题：简单机械．分析：根据力臂是指从支点到力的作用线的距离画出力臂即可．解答：解：延长动力的作用线，然后过支点做力的作用线的垂线段，用L1表示，如图所示：点评：力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点．②确定力的作用点和力的方向，画出力的作用线．③从支点向力的作用线作垂线，支点到垂足的距离就是力臂．8．图中杠杆OA可以绕O点转动，使杠杆在图示位置平衡，画出阻力臂和最省力时作用力的方向．考点：力臂的画法；力的示意图．专题：图像综合题．分析：由图可知，杠杆的阻力就是重物对杠杆的拉力，作用点在绳与杠杆的接触点上，方向竖直向下，按照力的示意图的画法画出阻力，然后按照力臂的画法画出其力臂；根据杠杆平衡的条件可知，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长．而在通常情况下，连接杠杆中支点和动力作用点这两点所得到的线段最长，据此可解决此题．解答：解：过阻力的作用点，沿竖直向下的方向画一条有向线段，用F2表示，然后反向延长阻力的作用线．从支点向阻力的作用线引垂线段，即为其力臂L2，连接OA，OA就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向向上，根据动力与垂直于力臂画出最小的动力；如下图所示：点评：此题考查力的示意图和力臂的画法，力臂是支点到力的作用线的距离，若支点与力的作用点的连线成为力臂，此时的力臂最大．9．如图所示，o点为杠杆的支点，则图中线段 OA 是力F的力臂.考点：力臂的画法．专题：简单机械．分析：要解决此题需要掌握力臂的概念，知道力臂是从支点到力的作用线的距离．解答：解：图中OA是从支点到力的作用线F的距离，所以，OA是F的力臂．OB不是从支点到力的作用线F的距离，所以，不是F的力臂．故答案为：OA．点评：考查学生对力臂的概念的理解，关键是知道力臂是从支点到力的作用线的距离，基础题目．10．（1）如图1是静止在水平地面上的拉杆旅行箱的示意图，O是轮子的转轴，O′是箱体的重心．以O 为支点，画出力F的力臂和箱体所受重力的示意图.（2）如图2所示，如闭合开关，请用箭头符号标出小磁针N极的偏转方向．考点：力臂的画法；重力示意图；通电螺线管的磁场．专题：磁现象、电生磁；重力、弹力、摩擦力；简单机械．分析：（1）根据支点是轮子轴心点O，力臂L是支点到力F的作用线的距离．重力的方向总是向下的，来解答此题．（2）根据电源的正负极可以确定线圈中的电流方向，再结合线圈的绕向，可以安培定则可以确定螺线管的NS极，进而利用磁极间的作用规律可以确定小磁针的转动方向．解答：解：（1）过O点作F的垂线即为F的力臂；过O′作竖直向下的作用力G即为箱体所受重力．如下图所示：（2）根据电源的正负极，可以确定电流从螺线管的右端流入，左端流出，结合线圈的绕向，可以确定螺线管的左端为S极，右端为N极；由于异名磁极相互吸引，同名磁极相互排斥，所以小磁针的N极将靠近螺线管的S极，小磁针的S极将远离螺线管的S极，而像右转动．答案如下图所示：点评：（1）本题考查了力的示意图和力臂的画法．作力臂关键是要画出支点到力的作用线的垂线段．（2）安培定则共涉及三个方向：电流方向、磁场方向、线圈绕向，告诉其中的两个方向可以确定其中的另一个方向．11．如图所示是液压汽车起重机的示意图．请分别画出作用在吊臂上的动力F的力臂和重物A受到的拉力.考点：力臂的画法；力的示意图．专题：图像综合题．分析：力臂的概念：力臂是指从支点到力的作用线的距离；物体A受到绳子的拉力竖直向上，根据力的示意图的做法，作出拉力的示意图．解答：解：从支点O向动力F的作用线作垂线段，即动力臂；A受到重力和绳子的拉力的作用，重力方向竖直向下，拉力沿绳子竖直向上，作用点在物体A上表面．如图所示：点评：本题考查了作力臂及力的示意图，是一道基础题，应注意作图的规范，总结作图方法．力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点．②确定力的作用点和力的方向，画出力的作用线．③从支点向力的作用线作垂线，支点到垂足的距离就是力臂．12．小芳探索人体内的杠杆，发现脖子里有一根杠杆，将脑袋往后仰时，颈关节相当于杠杆的支点，图1是她画的简化图，帮助人把脑袋往后仰的输出力、脖子后面的肌肉提供的输入力如图所示.（1）请在图1中画出输入力的力臂；（2）小明认为：杠杆在小芳画的输入力和输出力的作用下，该杠杆不能平衡．若要平衡，输出力必须如图2所示那样换为杠杆受到的阻力．你觉得小明（选填“小芳”或“小明”）的杠杆在如图所示两个力作用下能平衡；（3）在上述正确的杠杆平衡图中，根据公式 F1L1=F2L2，可判断输入力大于输出力（选填“大于”、“等于”、“小于”）.考点：力臂的画法；杠杆的平衡条件．专题：简单机械．分析：（1）力臂是支点到力的作用线的距离；（2）阻力是阻碍杠杆运动的力；（3）杠杆平衡条件F1L1=F2L2分析．解答：解：（1）过支点O作垂直于输入力的作用线的垂线，即为力臂；如图所示：（2）由图可知，输入了方向向下，则输出力一段向上翘，为了杠杆平衡，阻力的方向应该是斜向下的，所以小明的杠杆在如图所示两个力作用下能平衡；（3）由图可知，输入力的力臂小于输出力的力臂，根据杠杆平衡条件F1L1=F2L2可知，输入力大于输出力．故答案为：（1）见下图：（2）小明；（3）F1L1=F2L2；大于．点评：本题考查了力臂的作法，关键是要作出支点到力的作用线的垂线段，本题中阻力的方向是斜向下的，力臂正好是支点到力的作用点的垂直距离．13．如图所示，以B为支点，重10N的匀质木棒AB在细绳拉力作用下保持静止，请画出木棒所受拉力的力臂以及所受重力的示意图.考点：力臂的画法；重力示意图．专题：重力、弹力、摩擦力；简单机械．分析：拉力作用在A点竖直向上，已知支点和拉力的方向，根据力臂的画法，过支点作垂直于动力作用线的垂线段，即为力臂；过杠杠的重心作竖直向下的力，即重力．解答：解：①由于木棒质地均匀，所以重心在其几何中心，过重心做竖直向下的带箭头的线段，即可表示出重力，大小为10N；②图中的杠杆以B点为支点，拉力F方向竖直向上，过B点做力F的垂线，那么所得垂线段即为力F的力臂L．点评：会画重力的示意图，会根据力臂的画法，准确画出力臂．14．请在图中画出F1的力臂（o是支点）.考点：力臂的画法．专题：简单机械．分析：力臂是从支点到力的作用线的距离，确定支点O和F1的作用线，从支点到作用线的距离即为F1的力臂．解答：解：已知支点为O，延长F1的作用线，做出从支点O到力F1的作用线的垂线段，即为其力臂L1．如图所示：点评：力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点．②确定力的作用点和力的方向，画出力的作用线．③从支点向力的作用线作垂线，支点到垂足的距离就是力臂．④用字母L1或l2标出．15．画出图中杠杆的动力F的力臂l.考点：力臂的画法．专题：图像综合题．分析：根据力臂是从支点到力的作用线的距离作图即可．解答：解：由支点O向F的作用线做垂线，垂线段L即为F的力臂，如下图所示：点评：此题主要考查了有关力臂的画法，首先要掌握力臂的概念，找出支点和力的作用线，从而正确地画出力臂．二．解答题（共12小题）16．如图所示，将边长为10cm的正方体合金块，用细绳挂在轻质杠杆的A点处，在B点施加力F1=30N 时，杠杆在水平位置平衡，合金块对水平地面的压强恰好为0．撤去F1，在B点施加F2时，合金块对地面的压强为1.2×103Pa．（OB=3OA，g取10N/kg）（1）画出F2的力臂.（2）求合金块的质量．（3）求F2的大小.考点：力臂的画法；杠杆的平衡条件；压强的大小及其计算．专题：压强、液体的压强；简单机械．分析：（1）力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点．②确定力的作用点和力的方向，画出力的作用线．③从支点向力的作用线作垂线，支点到垂足的距离就是力臂．（2）根据杠杆平衡条件：F1L1=F2L2，求出A点对杠杆的拉力，即为合金块的重力，再利用G=mg求解质量；（3）根据直角三角形30°角对应的直角边等于斜边的一半（即杠杆OB长度的一半）；分析物体合金块所受的力，画出示意图，合金块受重力、绳子向上的拉力及地面对它的支持力，在这几个力的作用下处于静止状态；根据合金块对地面的压强，可求出其对地面的压力，则等于地面对物体的支持力，从而根据示意图列出各力之间的关系，代入数据便可求出拉力的大小；再根据杠杆平衡条件：F1L1=F2L2，将已知数据代入，便可求出F2的大小．解答：解：（1）延长力F2的作用线，然后过支点O向力的作用线引垂线段OC，即为其力臂L2，如图所示：（2）在B点施加力F1=30N时，杠杆在水平位置平衡，合金块对水平地面的压强恰好为0．对合金块进行受力分析可知，此时合金块受到竖直向下的重力和细绳对它竖直向上的拉力，并且这两个力是一对平衡力，根据杠杆平衡条件：F1L1=F2L2可得，G•OA=F1OB，即G•OA=30N•3OA，解得G=90N，合金块的质量m===9kg；（3）从图中可以看出，OBC为直角三角形，而直角三角形30°角对应的直角边等于斜边的一半，故拉力F2的力臂为L2=OB，撤去F1，在B点施加F2时，合金块对地面的压强为1.2×103Pa，对合金块进行受力分析可知，此时合金块受重力、绳子向上的拉力及地面对它的支持力，如图所示：F N=pS=1.2×103Pa×0.1m×0.1m=12NF A+F N=GF A=G﹣F N=90N﹣12N=78N，根据杠杆平衡条件：F2L2=F A OA，即F2•OB=78N•OB，解得F2=52N．答：（1）见解答图．（2）合金块的质量为9kg．（3）F2的大小为52N．点评：此题考查了对物体的受力分析、力臂的画法、力的合成，同时考查了有关压强公式的应用及杠杆平衡条件的应用，是一道综合性题目．同时还要求具备一定的数学能力，对学生来说有一定的拔高难度，属于难题．17．如图是一种健身器械，AOB可视为杠杆．图中小明同学用力竖直向下拉杠杆，重物被抬起，此时阻力臂小于（选填“大于”、“小于”或“等于”）动力臂．小明同学想通过增大向下拉力来加大训练强度，请你利用杠杆平衡条件，给小明提出一条合理的建议：增大物重 .考点：力臂的画法；杠杆的平衡条件．专题：简单机械．分析：从支点到力的作用线的垂线段叫力臂；从动力臂和阻力、阻力臂的大小关系分析，动力臂越小越费力，阻力或阻力臂越大越费力．解答：解：由图知，重物对杠杆的拉力方向竖直向下，OA为阻力臂；人的拉力竖直向下，从O点到人的拉力作用线的距离是动力臂，比较知，阻力臂小于动力臂；由杠杆平衡条件F1L1=F2L2可以看出：要达到增大训练强度，使人的拉力F1增大，在阻力臂一定的情况下，可以采取增大物重（阻力），减小动力臂（向左拉或向右拉）的措施．故答案为：小于；增大物重．点评：杠杆可分为：省力杠杆、费力杠杆和等臂杠杆，省力杠杆省力但费距离，费力杠杆费力省距离，等臂杠杆既不省力也不费力．18．胶棉拖把的主要结构如图甲所示，使用时先将棉头浸泡于水中吸水，再拉动拉手，使之绕O点转动，胶棉夹将棉头中多余水挤出后便可清理地板，请在图乙示意图中画出：（1）动力F1的力臂l1；（2）作用在B点的阻力F2．考点：力臂的画法．专题：简单机械．分析：（1）根据力臂的概念画出F1的力臂L1．（2）阻力是阻碍杠杆转动的力．解答：解：（1）反向延长F1的作用线，标出从支点O到动力F1作用线的距离，即为动力臂L1；（2）动力F1的作用是使杠杆沿逆时针方向转动，而阻力F2的作用是阻碍其转动，所以F2的方向垂直于杆向下，如图所示：点评：画力臂，关键是确定支点和力的作用线，从支点向力的作用线引垂线，垂线段的长度即为力臂，只要细心，不会出错．19．杠杆OA可绕O点转动，受力情况如图所示．请作出力F的力臂L.考点：力臂的画法．专题：简单机械．分析：力臂即支点到力的作用线的距离．找到支点向力的作用线作垂线即可．解答：解：从支点O向F的作用线作垂线，并标出力臂L．如图所示：．点评：本题考查了力臂的作法，属于基本技能的考查．关键是要作出支点到力所在的直线的垂线段．20．如图中活塞抽水机的柄是一根弯曲的杠杆，请画出动力F的力臂L.考点：力臂的画法．专题：简单机械．分析：力臂是支点到力的作用线的距离．根据力臂的概念画出F的力臂L．解答：解：反向延长F的作用线，标出从支点到动力作用线的距离，即为力臂L．如图所示：点评：画力臂，关键是确定支点和力的作用线，从支点向力的作用线引垂线，垂线段的长度即为力臂，只要细心，不会出错．21．图中OA为轻质杠杆，可绕O点转动，在点B处用细绳悬挂一重物，在A端施加动力F1，使杠杆在水平位置平衡．请画出杠杆受到的阻力F2及动力臂L1.考点：力臂的画法．专题：简单机械．分析：作用在杠杆上的动力是绳子拉杠杆的力，方向沿绳子向上；阻力是物重对杠杆的力，方向竖直向下；已知支点、动力和阻力的方向，根据力臂的画法，过支点作动力作用线和阻力作用线的垂线段，即动力臂和阻力臂．解答：解：由图F1为动力，过支点O做动力F1的垂线段，即为动力臂L1．点B处用细绳悬挂一重物，重物对杠杆的竖直向下的拉力为阻力，作用点在B点．如图所示：点评：会判断作用在杠杆上的动力和阻力，会根据力臂的画法，准确作出动力臂和阻力臂．。

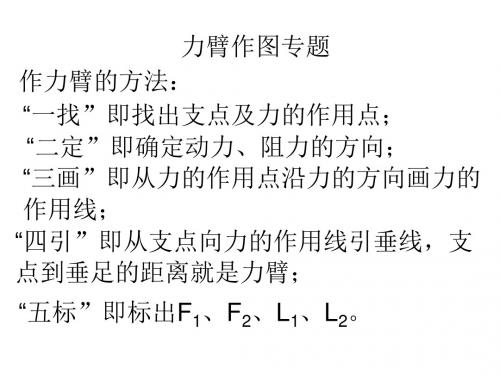

力臂作图1、杠杆力臂的作法:（1）杠杆的支点、动力作用点和阻力作用点都必须在杠杆上，力臂和力的作用线必须垂直，千万不能把支点到力的作用点的距离当做力臂.（2）力臂的画法一般分如下几步：①首先根据题意确定支点O；②画好动力作用线和阻力作用线，必要的时候要用虚线将力的作用线延长；③从支点O向力的作用线引垂线，画出垂足，则从支点到力的作用线的垂直距离就是力臂，力臂用虚线或实线表示，并用大括号标出力臂的长短，在旁边标上字母l1和l2分别表示动力臂和阻力臂. 总之，力臂的画法可以用以下顺口溜记住：一找点，二画线，三作垂线段，四标符号.2、最大动力臂和最小动力的作法：（1）寻找最大动力臂的方法：①动力的作用点确定了的时候，则支点到动力作用点之间的线段长即为最大动力臂；②动力的作用点没有确定时，应观察杠杆上哪一点离支点最远，则这一点到支点的距离即为最大动力臂.（2）作最小动力的方法：①找出最大动力臂后过动力作用点作动力臂的垂线；②根据杠杆平衡的实际情况确定动力的方向，最后标上箭头和字母F或F1.典型例题如图所示是汽车液压刹车装置的一部分.该装置中AOB实为一个杠杆，O是杠杆的支点，请画出刹车时它所受的动力F1、和动力臂L1.解析：汽车液压刹车利用了杠杆AOB，脚对刹车的压力是动力，液体对活塞的作用力为阻力。

动力臂是从支点到动力作用线的垂直距离，在确定杠杆和力的作用线后，从支点作动力作用线的垂线，支点到垂足间的距离就是动力臂。

答案针对练习1 在如图所示中，画出螺丝刀撬图钉的力F1的力臂。

针对练习2许多居民楼墙外用铁三角架搁放空调主机（如图所示），要使铁架较为牢固、安全，应把主机放在A处还是B处：。

请你在选择的主机上画出它的重力示意图和重力对O点的力臂．针对练习3在下图中画出力F对支点O的力臂L。

1、如图是电工师傅们挖的埋水泥电线杆的坑（坑的宽度仅比电线杆的粗端直径稍大一点），电工师傅们准备将电线杆埋入坑中。

水泥电线杆的重心为O，请在图中画出，刚抬起电线杆的最小动力和重力的示意图，并在图乙中画出动力臂l1和阻力臂l2。
