1．如图所示，画出杠杆所受动力F 的力臂。
2．如图所示，用螺丝刀撬图钉，O 为支点，请画出动力F 1的力臂l 1．（保留作图痕迹）
3、如图是用开瓶扳手打开瓶盖的示意图，O 为支点，画出动力F 1的力臂（l 1）和阻力（F 2）的示意图．
4、如图，杠杆OB 可绕O 点转动，在力F 的作用下在水平位置平衡，画出力F 的力臂L 。
5、如图所示，请画出力F 的力臂l 0
6、在图中：①标出支点O 的位置；②画出作用在撬棍上的力F1的力臂。
F O F 1 F
F
7、如图所示，粗细均匀的棒一端搁在地上，另一端与支点O连接。
试作出地面对棒的支持力的力臂L和棒所受重力G的示意图。
8、如图所示，用裁纸刀裁纸。
加在裁纸刀上的动力为F，支点在O点，请在图中画出其对应的动力臂L。
9、在图中画出力F1的力臂l1。
10、在图中，O为支点，画出使杠杆保持平衡的最小力F（保留作图痕迹）。
F 2 F 1

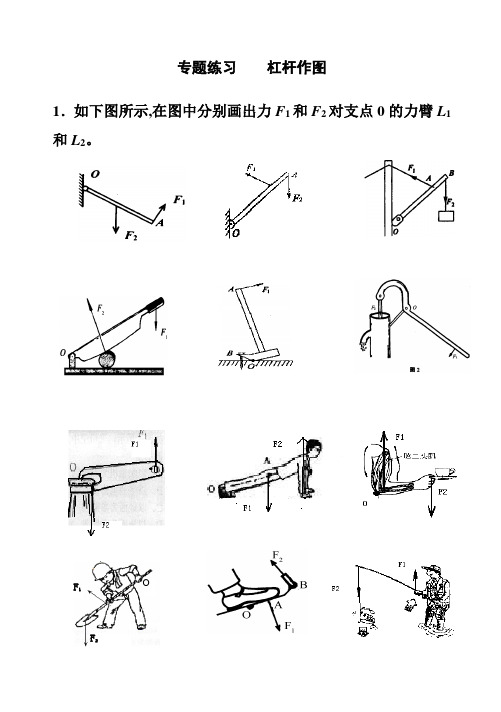

O 专题练习 杠杆作图
1．如下图所示,在图中分别画出力F 1和F 2对支点0的力臂L 1和L 2。
F 2 F 1
O 2．如下图所示，杠杆OA 处于平衡状态，在图中分别画出力F 1和F 2对支点哦的力臂L 1和L 2。
3． （1）右图是一台简易吊车的示意图，请画出F 1、F 2的力臂L 1、L 2。
（2）如左图中ABO 可看成杠杆，O 为支点，请在图中画出该杠杆的动力臂和所受阻力的示意图。
4．生活中有许多的器械利用杠杆原理来工作的：
（1）如左图是自行车的刹车手柄示意图，请画出动力和阻力的力臂。
（2）抽水机如右下图所示，O 为支点，请画出力F 1和F 2的力臂．
（3）铁锹是一种杠杆，请在右图中画出F 1和F 2的力臂L 1和L 2。
F 1 F 2
5．如下左图，杠杆OA在力F1、F2的作用下处于静止状态，l2是F2的力臂，画出F1的力臂和力F2
6．如右图所示，使用羊角锤拔钉子，动力作用在锤柄上A点. 请作出拔钉子时所用最小动力F的示意图. (注意：请在图上保留为确保作图准确所画的辅助线)。
杠杆作图专题答案和解析【答案】1. 解：沿力F1的方向作出F1的作用线，由支点O向F1的作用线做垂线，垂线段的长度就为F1的力臂L1.如下图：．2. 解：延长F1的作用线，然后过支点分别作动力F1和阻力F2的垂线段，并分别用L1和L2表示.如下图：3. 解：过支点O作F1作用线的垂线段(即动力臂L1).拉力的作用点在鱼线与鱼竿的接触点上，方向竖直向下，过拉力作用点作竖直向下的拉力F2；如下图：4. 解：延长力F作出力的作用线，从支点O作力F的作用线的垂线，垂线段的长就是力F的力臂L.如下图：5. 解：(1)延长动力的作用线(用虚线)．(2)由支点向动力的作用线做垂线(用虚线)．(3)画出大括号，标出L1.如图．第 1 页故答案为：6. 解：由图知，O点为支点，连接OA就是最长的动力臂，根据杠杆平衡条件可知此时所用的动力最小；左图中，支点在最左端，要使杠杆平衡，动力方向应垂直于OA向上；右图中，支点在杠杆的中间位置，要使杠杆平衡，动力方向应垂直于OA向下；据此可画出最小的动力，如下图：7. 解：①过支点O向阻力F2画垂线，就得到阻力臂L2，如下图：②作用在A点的最小动力应为图中的力F1，它与杠杆垂直，此时的动力臂为OA，如下图：8. 解：过力臂L2的右端，作垂直于L2的直线，与杠杆OA的交点为力F2的作用点，方向斜向右上方，即为力F2的示意图；作F1的反向延长线，过支点O作F1作用线的垂线段，即为F1的力臂L1，如下图：9. 解：重力作用点的重心B，从B点竖直向下画一带箭头的线段表示重力G；为使翻开壶盖的力最小，根据杠杆平衡条件可知，动力臂要最长；壶盖上O点为支点，OA为最长的动力臂，过A点作垂直于OA斜向上的动力F；如下图：。
10. 解：重力的方向是竖直向下的，过物体重心画一条带箭头的竖直向下的有向线段，用G表示；由杠杆平衡条件F1L1=F2L2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OA作为动力臂最长，由图知动力的方向应该向上，如下列图所示：11. 解：(1)重力方向竖直向下，过均匀木棒的中心，即木棒的重心，沿竖直向下的方向画一条有向线段，用G表示，即为重力的示意图；(2)沿力F的方向画出作用线，从O点向力F的作用线作垂线段L就是力F的力臂，如下图：12. 解：重力的方向是竖直向下的，过重心画一条带箭头的竖直向下的有向线段，用G 表示，大小为3N；由杠杆平衡条件F1l1=F2l2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OC作为动力臂最长，过C作垂直于OC的力，由图知动力的方向应该向下，如下列图所示：13. 解：由图可知，杠杆的支点为O，过支点O向动力F1作用线引垂线段，即为其力臂L1，阻力是灯对杠杆A点的拉力，过A点沿竖直向下的方向画一条有向线段，用F2表示，即为阻第 3 页力的示意图.如下图：14. 解：过O点做垂直F1的垂线即为动力的力臂L1；手握钳子把向上运动，钳子刀口将向下运动，因此阻力向上，与钳子刀口垂直，如下列图所示：15. 解：延长动力F1和反向延长阻力F2的作用线，从支点分别向这两条力的作用线作垂线，就是动力臂L1和阻力臂L2，如下图：．16. 解：(1)石头的重心在球心，过球心沿竖直向下的方向画一条带箭头的线段，并用标出符号G；(2)过支点分别作垂直于阻力作用线和动力作用线的垂线段(即动力臂l1和阻力臂l2)，如下图：17. 解：图中O为支点，从支点O作力F的作用线的垂线段，垂线段即为力F的力臂L，如下图：．18.19. (1)(2)(3)20.21. (1)(2)(3)22. (1)(2) 23.第 5 页24.25. 如图：26.27.【解析】1. 力臂是从支点到力的作用线的间隔.由支点向力的作用线做垂线，垂线段的长度即为力臂．此题主要考察了力臂的画法，首先要理解力臂的概念，正确找出支点和力的作用线，从而画出力臂．2. 支点，根据力臂是指从支点到力的作用线的间隔作图即可．力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点.②确定力的作用点和力的方向，画出力的作用线.③从支点向力的作用线作垂线，支点到垂足的间隔就是力臂．3. (1)拉力F2的作用点为鱼线与杆的交点，阻力的方向沿绳子向下，过拉力F2的作用点表示出拉力的方向；(2)支点和动力的方向，根据力臂的定义过支点作力的作用线的垂线段．此题考察力的示意图以及力臂画法的掌握情况；确定力的作用点和方向，是正确画出力的示意图的前提．4. 过杠杆的支点作出垂直于力作用线的垂线段，即为力F的力臂L．画杠杆的力臂一是要找准支点，二是要准确画出力的作用线，然后才是从支点作力的作用线的垂线，最后还应该用字母将其标出来．5. 力臂的画法：首先确定支点0；然后延长动力的作用线和阻力的作用线(用虚线)；再由支点向动力作用线做垂线(用虚线)；最后画上大括号，标出L1．(1)掌握杠杆的五要素，会画力臂，会根据力臂画出力．(2)延长力的作用线和由支点向力的作用线做垂线都用虚线．6. 根据杠杆平衡的条件，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长。
初中物理杠杆作图题练习(含答案)1.请在图中标出杠杆的支点，并画出加在杠杆上的动力F 的力臂。
2.请画出图XXXF1和F2的力臂，并用G1和G2分别标明。
3.请画出图中各力的力臂。
4.如图所示，均匀直棒OA可绕O点转动，请分别画出水平拉力F和重力G的力臂。
5.如图所示，表示杆的支点O位置和手作用在起子上力的力臂，用于开汽水瓶盖。
6.请在图中画出F1和F2的力臂。
7.在右图中，请画出力F对支点O的力臂，并用字母G 表示。
8.下图中的铡刀属于杠杆，请画出它的动力臂和阻力臂。
9.请画出并标明图中F、G对支点O的力臂。
10.请画出图中各力的力臂。
11.请画出图中F1和F2的力臂G1和G2.12.请画出图中杠杆所受各力对于点O的力臂（不计杠杆所受的重力）。
13.请画出图中杠杆所受的重力G和拉力F的力臂。
14.请在图中画出汽车刹车踏板上动力F1的力臂G1和阻力F2的力臂G2.15.请标明图中杠杆的支点。
16.如图所示，请画出杠杆OA所受力的力臂（OA杆的质量忽略不计）。
17.如图所示，均匀直棒AB可绕A点转动，在B端加一竖直向上的40XXX的力F，整个装置处于静止状态，请作出该棒所受重力的图示及重力的力臂。
18.用图所示的杠杆提起重物。
O是杠杆的支点，在A点用力，请在图中画出力F的力臂，并用字母G表示。
19.请画出图中杠杆所受各力对于支点O的力臂（不计杠杆所受重力）。
20.在图所示的各杠杆中，O是支点，请分别画出F1、F2的力臂G1、G2.21.下列所示的杠杆中，O是支点，请在图上画出F1、F2的力臂，并且用G1、G2表示它们。
22.请画出下列各力的力臂（如图）。
23.请画出下列各力的力臂（如图）。
24.如图所示，点O是杠杆的支点，请画出力F1和F2的力臂，并用字母G1和G2标明。
25.请画出图中F1和F2的力臂。
26.如图所示，请画出力F1和F2对杠杆支点O的力臂，并分别用G1和G2表示。
27.如图所示，一木杆可绕固定轴O自由转动，木杆在水平拉力F的作用下处于平衡状态，请在图上画出拉力F和木杆重力G对O点的力臂。

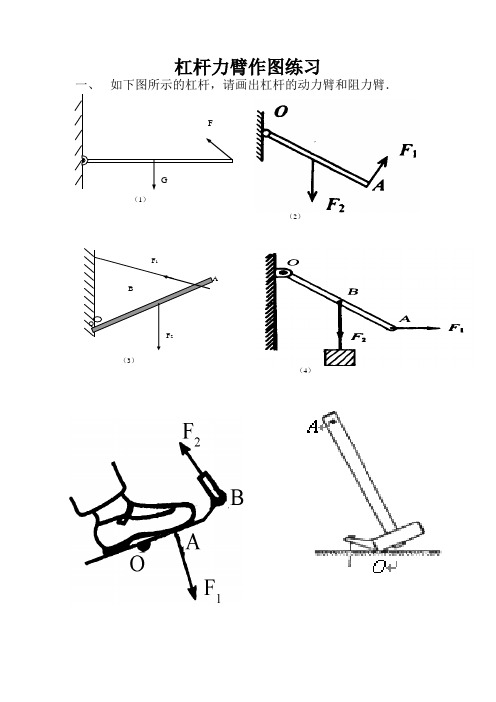

杠杆力臂作图练习
一、如下图所示的杠杆，请画出杠杆的动力臂和阻力臂．
（1）
（2）
（3）
（4）
二．画出动力F1的力臂和阻力F2的示意图, 以及阻力臂
三．最小力的力臂作图
1.如图，杠杆平衡，画
出小球所受重力的
示意图和作用在B
点最小力的方向及
力臂。
2.在图中画出使轻质杠杆保持平衡的最小力F的示意图。
3.如图，为人们生活中常用的铁锨的示意图，若阻力为F2，请
画出人所用最小力力F1的方向和阻力臂L2。
4.如图，选择合适的支点，使在D点撬起石块1所用力最小。
5.如下图，在水平位置的衣架上搭一条毛巾后，要使其仍然平
衡，在A点画出应施加的最小力F及力臂L。
杠杆力臂图提高训练
班级姓名
一、画出下列杠杆中的两个力臂
二、画出下列杠杆中动力F 1力臂L 1，并画出阻力F 2的示意图
三、下图为塔吊结构示
意图，OA 为塔吊起重臂，
请画出作用在起重臂
（自重忽略不计）上的
动力F 1、阻力F 2以及它
们的力臂L 1和L 2。
F 2
F 1
四、画出下图中使杠杆平衡的最小动力F1
五、在A点施加一个最小的动力使杠杆平衡．请画出最小的动力F1和它的动力臂L1以及杠杆受到的阻力F2．
六、A为质地均匀的圆柱体的重心，现欲将该圆柱体推上一个台阶，请在右上图中画出需要的最小推力。
七、如下图，杠杆在力F1、F2的作用下处于静止状态，L1是F2的力臂，请画出F2的力臂和力F1。
杠杆作图题1．在图15中，画出作用在“开瓶起子”上动力F 1的力臂和阻力F 2的示意图． 2．使用羊角锤拔钉子，动力作用在锤柄上A 点. 请作出拔钉子时所用最小动力F 的示意图. 3．如图所示，O 是杠杆OA 的支点．在图中画出拉力F 1和F 2的力臂l 1和l 2. 4.（05盐城）如图所示，曲杆AOBC 自重不计，O 为支点，AO=60cm ，OB=40cm ，BC=30cm ，要使曲杆在图示位置平衡，请作出最小的力F 的示意图及其力臂L 。
5.作出图6的闸刀使用中的两个力臂，并标明L 1和L 2。
6．画出图10中动力F 1的力臂。
7. 图8是安装在安全文明小区进出口的栏杆(栏杆是一根粗细均匀的圆木杆)示意图，当在 A 处施加一个压力F 时，可将栏杆拉到如图所示位置，请在图中画出此时压力F 的力臂L 1，和重力G 的力臂L 2。
8．在图9中作出F 的力臂。
9．在图12中画出小锤所受阻力F 2以及动力F 1的力臂．10．如图是列车上售食品的手推车，当前轮遇到障碍物时，售货员向下按扶把，使手推车前轮向上翘起，请画出售货员所用的最小动力及其力臂．11．如图15所示杠杆，铁球重20N ，力F 作用在杠杆的B 端使杠杆水下平衡，则力F=_____N ；画出铁球重力G 的图示和力F 的力臂L 。
第2题 O A 图9图12第3题 第4题 第4题 第6题第4题第7题 第4题 第8题 第4题 第9题第4题第10题 第4题12．如图12所示，用力F 踩汽车刹车踏板，请画出此力对支点D 的力臂。
13．如图12，试画出缝纫机脚踏板所受动力、阻力的力臂。
14．在图5—6中，AB 是一根自重为100N 的均匀木棒，B 端着地，在A 端用最小的力F 时，恰好在如图位置处于平衡状态，请画出力F 的图示。
16．如图，在杠杆AB 上挂了一个重为G 的物体。
为使杠杆在图中的位置静止．请在杠杆上画出最小的动力F 和它的方向。
初中物理杠杆力臂画法专题北方课堂初中物理杠杆力臂画法专题北方老师原创1．如图所示，举着哑铃的前臂骨骼可看成杠杆，请画出图中阻力F2的力臂l2及肱二头肌作用在A点的动力F1的示意图。
【解答】当手握哑铃向上曲肘时，若把前臂看成杠杆，支点在肘关节的O位置，肱二头肌收缩抬起前臂是动力F1，作用点在A点，方向斜向上；哑铃作用在手上产生的力是阻力，从支点向F2做垂线段，得到F2的力臂L2．如图所示：2．一根质量忽略不计的杠杆，支点为O，在A点悬挂一重为20N 的物体G．为使杠杆在水平位置保持平衡，还要给杠杆施加一个大小为12N的拉力F2，请在图中画出：（1）拉力F1的力臂L1；（2）拉力F2的示意图。
（图中杠杆所标每小格刻度均匀）【解答】（1）在A点悬挂物体G，则物体对杠杆的拉力F1是竖直向下的，过支点O作力F1作用线的垂线段，即为F1的力臂L1；（2）设杠杆上一个小格的长为L，拉力F2作用在n格处，根据杠杆平衡条件可得：F1×3L＝F2×nL，即：20N×3L＝12N×nL，则n＝＝5，因为拉力F1的方向竖直向下，已知拉力F2的方向竖直向上，所以为了使杠杆平衡，则F2与F1应作用在支点的同侧（即F2作用在O点左侧5格处），过F2的作用点沿竖直向上的方向画一条带箭头的线段，并标出力的大小，如图所示：3．按题目要求作图：在图甲中，画出该滑轮的动力臂和阻力臂。
【解答】动滑轮的支点O在绳与轮最左边的接触点；F为动力，支点到动力作用线的距离为动力臂L1；物体对滑轮的拉力为阻力，支点到阻力作用线的距离为阻力臂L2；如图所示：4．赛艇的船桨是费力杠杆，请在图中画出运动员把船桨从位置①拉到位置②时作用在桨柄A处的动力F1和桨叶B处受到的阻力F2及阻力臂l2。
【解答】从位置①拉到位置②时，A处受到的力F1方向向上，作用点在A处；B处受到的阻力F2方向向上，作用点在B处，过支点O 向力F2的作用线作垂线，该垂线段即为阻力F2的力臂l2．如图所示：5．请按照题目要求作图请画出拉力F1的力臂。
超好的杠杆画图题大全(总6页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--1、如下左图所示，一轻质杠杆在力F1、F2的作用下处于静止状态．L1是力F1的力臂，请在图中画出F2的力臂l2和力F1的示意图．2、画出图6杠杆示意图中F ，F 的力臂3、生活中有许多器械是利用杠杆原理来工作的，如图所示的剪刀就是杠杆。
请画出这把剪刀的动力F的力臂和这根杠杆上B点所受阻力的大致方向。
4、图9是工人用撬棍撬石头的示意图。
请画出动力F1的力臂；并画出石头对撬棍压力的示意图。
5、如图所示，用一根硬棒撬一块石头，棒的上端A是动力作用点。
（1）在图上标出：当动力方向向上时，杠杆的支点a ；当动力方向向下时，杠杆的支点b。
（2）在杠杆上画出撬动石头动力F为最小时的方向。
6、（10·河南）如图11所示，在课桌的C点用最小的力把桌腿B抬离地面，在抬起时桌腿A没有滑动，请在C点画出这个力的示意图，并标出它的力臂l。
7、(10·德州)如图所示，轻质杠杆可绕O转动，杠杆上吊一重物G，在力F作用下杠杆静止在水平位置，l为F的力臂，请在图中作出力F的示意图及重物G所受重力的示意图。
8、（10·乌鲁木齐）轻杆A端挂重物，OA在绳子拉力作用下保持平衡，画出绳对A点的拉力及力臂。
9、如图所示，O为杠杆AC的支点，在O处挂一小球，AO=OB=BC，为使杠杆在水平位置平衡，画出施加在杠杆上最小动力F1的力臂L1：，并标出F1的方向。
10、如下图甲所示的钢丝钳，其中A为剪钢丝处，B为手的用力点，O为转动轴，图乙为单侧钳柄及相连部分示意图，请在图乙中画出剪钢丝时的动力F1、阻力F2、动力l1、阻力臂l2 。
11、如下图甲所示，杠杆OA在力F1、F2的作用下处于静止状态，L2是力F2的力臂．在图中画出力F1的力臂L1和力F2．12、如图所示杠杆OA在力F1、F2的作用下处于静止状态，L2是力F2的力臂，在图中画出力F1的力臂和力F2。
