杠杆力臂作图课件

杠杆力臂作图课件

复杂杠杆力臂作图
总结词
复杂杠杆力臂作图涉及到多个杠杆和复杂的力臂长度，需要更高的作图技巧和计算能力 。
详细描述
复杂杠杆力臂作图涉及到多个杠杆和复杂的力臂长度，需要更高的作图技巧和计算能力 。在作图时，需要仔细分析每个杠杆的作用，确定支点、力和力臂，并使用适当的比例 尺来表示长度。此外，还需要考虑力的方向和平衡条件，以确保作图的准确性和完整性
简单杠杆力臂作图
总结词
简单杠杆力臂作图是杠杆力臂作图的基础，主要涉及单个杠杆和简单的力臂长度。
详细描述
简单杠杆力臂作图主要涉及单个杠杆和简单的力臂长度。在作图时，需要确定支点、力和力臂，并使用适当的比 例尺来表示长度。通过这种方式，可以直观地表示出力的作用点和方向，以及力臂的长度，从而帮助理解杠杆的 工作原理。
02 力臂的概念
CHAPTER
力臂的定义
01
力臂是指从支点到力的垂直距离 ，是描述杠杆转动效果的物理量 。
02
在杠杆上，力臂的长度决定了力 矩的大小，进而影响杠杆的平衡 状态。
力臂的表示方法
力臂通常用实线段表示，并标注在相 应的杠杆上。
力臂的起点是支点，终点是力的作用 点，方向垂直于力的作用线。
杠杆力臂作图课件
目录
CONTENTS
• 杠杆原理介绍 • 力臂的概念 • 杠杆力臂作图步骤 • 杠杆力臂作图实例 • 杠杆力臂作图的注意事项
01 杠杆原理介绍
CHAPTER
杠杆的定义
杠杆
理想杠杆
一个硬棒，在力的作用下能绕固定点 转动。
无摩擦、无质量、无惯性的理想化杠 杆。
杠杆五要素
支点、动力、阻力、动力臂、阻力臂 。
谢谢
THANKS

人教版八年级物理12.《杠杆力臂和最小力的作图》专题训练课件19张(ppt版)

人教版八年级物理12.《杠杆力臂和最小力的作图》专题训练课件19张(ppt版)

和杠杆受到的阻力F2。
如图所示
图7－ZT－15
专题训练(七)杠杆力臂与最小力的作图

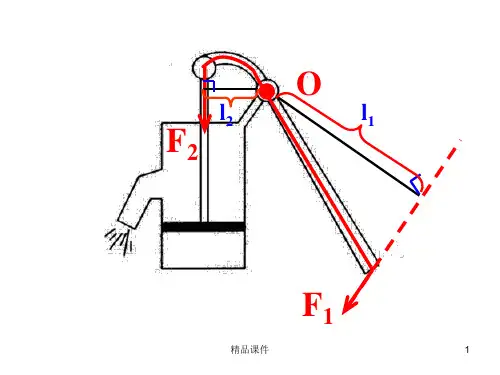

16．如图7－ZT－16所示，活塞式抽水机AOB部分可视为杠杆，O 为支点，当与连杆相连的B点向上运动时，画出作用在手柄上A 点的最小动力F1及动力臂l1和B点所受的阻力F2。
如图所示
图7－ZT－16
专题训练(七)杠杆力臂与最小力的作图
头浸泡于水中吸水，再拉动拉手，使之绕O点转动，胶棉夹将棉
头中多余水分挤出后便可清理地板。请在图乙中画出动力F1的力
臂l1和作用在B点的阻力F2。
如图所示
图7－ZT－12
专题训练(七)杠杆力臂与最小力的作图
►类型二 最小力作图
13．如图7－ZT－13所示，杠杆OBA在图示位置静止，请画出作 用在A点的最小力F及其力臂l。
图乙所示的示意图中画出阻力臂l2，并画出施加在A点的最小动
力F1及其力臂l1。
如图所示
图7－ZT－9
专题训练(七)杠杆力臂与最小力的作图
10．如图7－ZT－10甲所示为小华用笤帚扫地的情景。其中O为
支点，作用在A点的动力为F1。请在图乙中画出作用在B点的阻力
F2的示意图及其力臂l2。
如图所示
图7－ZT－10
第十二章 简单机械
杠杆力臂与最小力的作图
专题训练(七)杠杆力臂与最小力的作图
►类型一 杠杆力臂作图
1．如图7－ZT－1所示，用杠杆将物体A吊起，O点为支点，请 画出拉力F1的力臂l1和物体A所受重力G的示意图。
如图所示
图7－ZT－1
专题训练(七)杠杆力臂与最小力的作图
2．用一个杠杆提一个重物，如图7－ZT－2所示，请画出图中力F
如图所示

杠杆力臂作图分解课件

杠杆力臂作图分解课件

在日常生活中的应用
车辆维修
在车辆维修中，杠杆力臂作图可以帮助维修人员理解车辆的受力情况，正确地调整和维 修车辆部件。
家居装修
在装修时，利用杠杆力臂作图可以合理地规划家具的布局和承重，确保家居安全和稳定 性。
05
杠杆力臂作图的注意事项
力臂的长度与力的方向和大小的关系
总结词
力臂的长度与力的方向和大小密切相关，力 臂越长，力对杠杆的作用效果越明显。
实际应用中的杠杆力臂作图
总结词：实际操作
详细描述：在实际应用中，杠杆力臂的作图通常需要考虑更多因素，如摩擦、重力、弹性等。这些因 素可能会影响杠杆的平衡状态，因此在作图时需要特别注意。
04
杠杆力臂作图的应用
在物理学中的应用
理解力学原理
杠杆力臂作图是理解力学原理的重要工具，通过作图可以直 观地展示力与力臂之间的关系，帮助学生更好地掌握力学知 识。
详细描述
在杠杆力臂作图中，力臂的长度表示力作用 点到支点的距离。根据杠杆平衡条件，力臂 的长度与力的方向和大小直接相关。当力的 大小不变时，力臂越长，力对杠杆的作用效 果越明显，反之则越不明显。因此，在作图 时需要准确测量力臂的长度，并根据实际情 况调整力的方向和大小。
支点的选择对力臂的影响
总结词
画出力臂
总结词
画出力臂是完成杠杆力臂作图的最后步 骤。
VS
详细描述
在确定了支点、力的方向和大小以及力臂 的长度之后，最后一步是画出力臂。画出 力臂可以帮助我们更直观地理解杠杆的工 作原理和运动状态，同时也有助于我们分 析和计算力矩的大小。在画力臂时，需要 注意力的方向和力臂的垂直关系，以确保 力臂的长度测量准确。
要点一
总结词
力臂作图需要满足一定的精度要求，以确保作图的准确性 和可靠性。

1杠杆PPT课件(人教版)

1杠杆PPT课件(人教版)
1
2
3
动力臂 l1/cm
阻力 阻力臂
F2/N l2/cm
杠杆的平衡条件：
动力 X 动力臂＝阻力 X 阻力臂
用字母表示为: F1L1=F2L2 或
4、杠杆的分类
• （1）省力杠杆：L1>L2，则F1<F2，使用这 类杠杆，可以省力，但费距离。
• （2）费力杠杆：L1<L2，则F1>F2，使用这 类杠杆，虽然费力，但可以省距离。
3、
思考与讨论
杠杆两端装置两只可调节的螺母，能 起什么作用?
※ 为什么要求杠杆静止时，在 水平位置呢?
归 作用是调节杠杆自身的平衡
纳
结 论
※因为这样力臂的数值在杠杆 上就能直接读出或量出。
L1 O L2
F1
F2
思考：F1L1与F2L2之间有什么样的关系呢？
进行实验与收集证据
实验 动力 次数 F1/N
要用虚线。
F1
2、力臂的表示用虚线带大括号。
提问：什么是力臂？ 想 一 想?
回答：力臂是支点到力的作用线的 垂直距离。
思考讨论：
1 力臂是一定在杠杆上吗？ 答：不是
2 杠杆是否都是直的？
答：杠杆可以是直的，也 可以是弯的
3 若一力作用在杠杆上，作用点不变，但 作用方向改变，力臂是否改变？
答：要改变
求 ：L1=? 解 ：根据L1＋L2＝1.8m得出
L2=1.8m－L1－－－－－（1） 根据杠杆的平衡条件：
F1L1＝F2L2 将（1）代入得 600N X L1＝200N X (1.8m－L1） 解之得：L1=0.45m 答 ：人肩应挑在离前端0.45m处才能使扁 担平衡。
如图所示，重物G=400N，AB=20cm，BC=60cm， CD=60cm，求将重物G提起时所用的最小动力 （图中装置可绕A点转动）。

杠杆力臂作图分解课件

杠杆力臂作图分解课件

详细描述
简单杠杆装置通常由支点、力和力臂组成。 力臂是指从支点到力的垂直距离，力臂作图 可以帮助我们直观地分析杠杆的平衡状态。 以一个等臂杠杆为例，当两个力大小相等且 方向相反时，杠杆处于平衡状态，此时力臂 长度相等。若两个力大小相等但方向相反， 则力臂长度不相等，杠杆无法处于平衡状态
。
实例二：复杂杠杆装置
03
固定点
支撑点，杠杆旋转的支点。
杠杆的分类
01
02
03
第一类杠杆
第二类杠杆
第三类杠杆
支点在动力和阻力之间的杠杆。这类杠杆 的动力臂和阻力臂长度相等，平衡条件为 动力×动力臂=阻力×阻力臂。例如天平 。
动力作用在支点上，阻力作用在远离支点 的一段上。这类杠杆的动力臂大于阻力臂 ，平衡条件为动力×动力臂=阻力×阻力 臂。例如镊子。
条件
力矩平衡条件是所有作用在杠杆上的力对支点产生的力矩代数和等 于零。
单位
无单位。
03
杠杆力臂作图的基本步骤
确定支点
01
02
确定支点的位置，通常选择杠杆的固定点或者与杠杆直接相连的固定 物体作为支点。
使用实心圆点或者字母标记支点，以示区别。
确定作用力与反作用力
确定杠杆所受到的力，包括作用力和反作用力。 分别标记每个力的作用点和方向，以便后续作图。 对于反作用力，使用箭头符号标注其方向。
06
杠杆力臂作图的应用与拓 展
在工程设计中的应用
1 2
简化和优化结构设计
力臂作图可以帮助工程师更好地理解杠杆结构， 通过合理布局和优化结构设计来降低成本、减少 能耗。
提高稳定性
通过合理分配载荷和支撑，力臂作图可以增强结 构的稳定性，提高其使用寿命和安全性。

杠杆力臂的画法PPT课件

杠杆力臂的画法PPT课件

L2
O
F2
.
L1 F1
28
三、杠杆的分类
省力杠杆
L1 > L2
F1 < F2
费力杠杆
L1 < L2
F1 > F2
等臂杠杆
L1 = L2
F1 = F2
L2
O
L1
F2
.
F1
29
讨论：
（1）若：L1 > L2 ，则：F1 < F2
（2）若：L1 < L2 ，则：F1 > F2
（3）若：L1 = L2 ，则：F1 = F2
A．10 g B．400 g C．1000 g D．4000 g
.
33
1.杠杆的五要素 2.杠杆的平衡： F1 ·L1=F2 ·L2 3.杠杆的分类
.
34
作业布置
.
35
双沟完 全. 中学
纪莉
1
.
2
今天我们用 塔吊建成现 代同点
.
4
一、杠杆
定义： 在力的作用下能绕固定点转 动的硬棒。
注意：硬棒可以是直,也可以 是弯曲的,但必须是硬.
一根硬棒成为杠杆的条件
1，要有力的作用
.
5
2，能绕某固定点转动
议一议:
• 现实生活中，你还能举出哪 些杠杆的实例呢？
L2
L1
F2
.
12
杠杆示意图的作法
F1
l1
Ｏ F2 l2
.
13
杠杆示意图的作法
O
l1
l2
F2
F1
.
14
杠杆示意图的作法
O l1
F2 F1
.

杠杆作图ppt课件


服务特 权
共享文档下载特权
VIP用户有效期内可使用共享文档下载特权下载任意下载券标价的文档（不含付费文档和VIP专享文档），每下载一篇共享文
档消耗一个共享文档下载特权。
年VIP
月VIP
连续包月VIP
享受100次共ቤተ መጻሕፍቲ ባይዱ文档下载特权，一次 发放，全年内有效
赠每的送次VI的发P类共放型的享决特文定权档。有下效载期特为权1自个V月IP，生发效放起数每量月由发您放购一买次，赠 V不 我I送 清 的P生每 零 设效月 。 置起1自 随5每动 时次月续 取共发费 消享放， 。文一前档次往下，我载持的特续账权有号，效-自
包权
人书友圈7.三端同步
0下载券文档一键搜索 VIP用户可在搜索时使用专有高级功能：一键搜索0下载券文档，下载券不够用不再有压力！
内容特 无限次复制特权 权 文档格式转换
知识影响格局，格局决定命运！ VIP有效期内可以无限次复制文档内容，不用下载即可获取文档内容
VIP有效期内可以将PDF文档转换成word或ppt格式，一键转换，轻松编辑！
其他特 VIP专享精彩活动
权
VIP专属身份标识
开通VIP后可以享受不定期的VIP随时随地彰显尊贵身份。
专属客服
VIP专属客服，第一时间解决你的问题。专属客服Q全部权益：1.海量精选书免费读2.热门好书抢先看3.独家精品资源4.VIP专属身份标识5.全站去广告6.名
杠杆作图专题训练
一、作力臂 1．如下图所示,在图中分别画出力F1和F2和力臂L1和L2。
． 2 如下图所示,在图中分别画出力F1和F2和力臂L1和L2。
3．如下图所示,在图中分别画出力F1和F2和力臂L1和L2。
特权福利

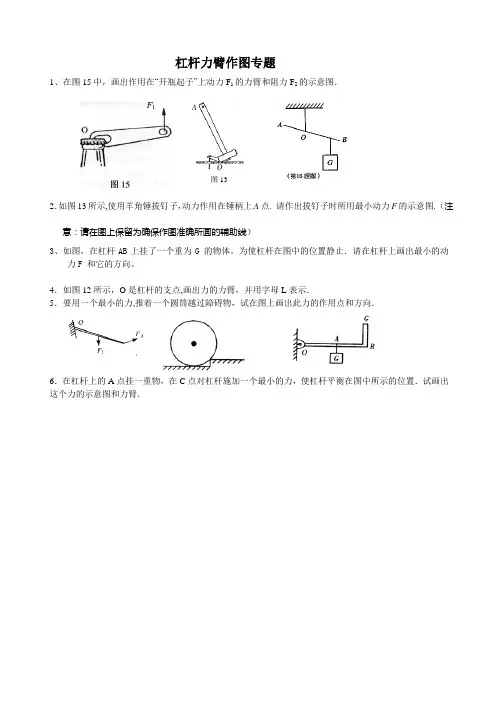

杠杆力臂作图专题

杠杆力臂作图专题
1、在图15中，画出作用在“开瓶起子”上动力F1的力臂和阻力F2的示意图．
A
O
图13
2．如图13所示,使用羊角锤拔钉子，动力作用在锤柄上A点. 请作出拔钉子时所用最小动力F的示意图. （注意：请在图上保留为确保作图准确所画的辅助线）
3、如图，在杠杆AB上挂了一个重为G 的物体。

为使杠杆在图中的位置静止．请在杠杆上画出最小的动
力F 和它的方向。

4．如图12所示，O是杠杆的支点,画出力的力臂，并用字母L表示．
5．要用一个最小的力,推着一个圆筒越过障碍物，试在图上画出此力的作用点和方向．
6．在杠杆上的A点挂一重物，在C点对杠杆施加一个最小的力，使杠杆平衡在图中所示的位置．试画出这个力的示意图和力臂．。

10余种杠杆力臂画法杠杆图全ppt课件

l2
F2
O
l1
F1
精品课件
1
F1
l1 F2 l2
精品课件
2
F1
l1
F2 l2
精品课件
3
l1
l2 F1
F2
精品课件
4
F1
l2
l1
F2
精品课件
5
l2 F2
l1 F1
精品课件
6
F2
F1
l1 l2
精品课件
7
F1 l2
F2
l1
精品课件
8
F1 F2
l2
l1
精品课件
9
B
F
l1
F1
A
O
l2
G
F2
精品课件
精品课件
11
精品课件
12
理发剪刀
剪铁皮的剪刀
精品课件
13
精品课件
14
精品课件
15
精品课件
16
感谢亲观看此幻灯片，此课件部分内容来源于网络， 如有侵权请及时联系我们删除，谢谢配合！
感谢亲观看此幻灯片，此课件部分内容来源于网络， 如有侵权请及时联系我们删除，谢谢配合！
10
分类
省力 杠杆
费力 杠2 l1< l2
撬棒、羊角锤、剪铁钳子、 省力，但费 独轮车、抽水机的柄、扳子、 距离 自行车的车把、起子、动滑 轮、铡刀
船浆、钓鱼杆、笤帚、筷子、 费力，但省 人前臂、镊子,起重机的吊臂 距离
等臂 l1=l2 天平、定滑轮 杠杆
不省力，也 不省距离

新人教——八年级物理下册 简单机械 专题杠杆的五要素作图PPT课件

L1
L2
第3页/共15页
3．如下图所示,在图中分别画出力F1和F2对支点0的力臂L1和L2。
L2 L1
第4页/共15页
4．如下图所示,在图中分别画出力F1和F2对支点0的力臂L1和L2。
L1 F L2 2 第5页/共15页
5．如下图所示,在图中分别画出力F1和F2对支点0的力臂L1和L2。
L1 L2
12．如下图所示,在图中分别画出力F1和F2对支点0的力臂L1和L2。
L F2
2
L F1
1
第13页/共15页
13．如下左图，杠杆OA在力F1、F2的作用下处于静止状态，L2
是F2的力臂，画出F1的力臂L1和力F2
F2
L2
L1
第14页/共15页
谢谢您的观看！
第15页/共15页
第6页/共15页
6．如下图所示,在图中分别画出力F1和F2对支点0的力臂L1和L2。
L2 L1
第7页/共15页
7．如下图所示,在图中分别画出力F1和F2对支点0的力臂L1和L2。
F1
L1
L2
F2
第8页/共15页

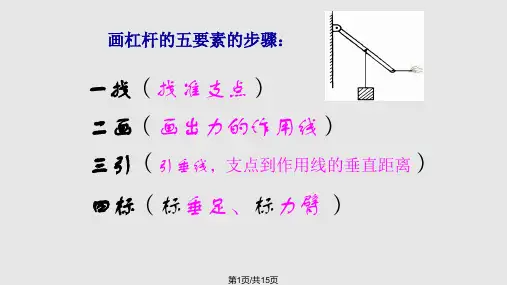

8．如下图所示,在图中分别画出力F1和F2对支点0的力臂L1和L2。五要素的步骤：
一找（找准支点） 二画（画出力的作用线） 三引（引垂线，支点到作用线的垂直距离） 四标（标垂足、标力臂 ）
第1页/共15页
1．如下图所示,在图中分别画出力F1和F2对支点0的力臂L1和L2。
L2
L1
第2页/共15页
2．如下图所示,在图中分别画出力F1和F2对支点0的力臂L1和L2。
9．如下图所示,在图中分别画出力F1和F2对支点0的力臂L1和L2。
L2
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

▲1、画出下图中各杠杆上力F、G对O点 的力臂。
L1
L2 F1
L1
L2
L1 L2
▲
2、小明利用课余时间做好人好事，有 一次帮助建筑工人推砖，如图。请你 在图中画出他对翻斗车的力以及它的 力臂。
F
O L1
▲3、如图所示，杠杆在力F的作用下处 于平衡状态，请在图中画出力F的力臂 L。
L
▲4、如下图所示，是用螺丝坩撬图钉的 示意图，画出动力F1的力臂L1 和阻力 F2的示意图；
O
★17.、如图所示是一侧带有书柜的办公 桌，现在要用一个最小的力将其一端 稍抬离地面。请画出这个力的方向 （保留作图痕迹），并用“O”标明这 个“杠杆”的支点F1。
L1
O
★18.、许多居民楼墙外用铁三角架搁放 空调主机，如图3所示，要使铁架较为 牢固、安全.（1）应把主机放在A处还 是B处？并简要说明理由；（2）请你 在选择的主机上画出它的重力示意图 和重力对O点的力臂。
L1
L2
F2
▲5、如下左图所示，F1是作用在抽水机 手柄A点处的动力，O为支点。请画出 动力F1的力臂L1。
L1
▲6.、如图l4，画出人对杠杆作用力F的 力臂L和物体A所受重力G的示意图。
L G
▲7.、画出图杠杆示意图中F1 ，F 2的力 臂
L2 L1
▲8.、如图所示，是一个杠杆示意图， 图中O是支点，F1为动力，L1为动力臂， F2为阻力。请画出阻力臂L2。
L1
L2
●
15.、利用钓鱼竿钓鱼的示意图如图所 示，O为支点，F1是手对鱼竿的作用力， 请画出： (1)鱼线对钓鱼竿拉力F2的示意图；（2） F1的力臂。
L1 L2
F2
★
16.、请按要求完成以下作图，下图中 AB是用软绳悬挂的杠杆，请在A点画
出能使杠杆在图示位置平衡的最小拉 力的示意图。
L1
F1
L2
▲9.、如图所示是安装在小区进出口的 栏杆示意图， O为栏杆的转动轴，请 在图中画出此时压力F的力臂Ll和栏杆 重力G的力臂L2
L1 L2
●10.、生活中有许多器械是利用杠杆原 理来工作的，如图所示的剪刀就是杠 杆。请画出这把剪刀的动力F的力臂和 这根杠杆上B点所受阻力的大致方向。
F2
L1
●11.、图是用“瓶起子”起瓶盖的示意 图。请画出动力F1对支点0的力臂，并 画出阻力的示意图。
33、下列工具或仪器中属于省力杠杆 的是：
34、如图3所示，使用中属于费力杠杆 的工具是
35、如图3所示是一个指甲刀的示意图；它由 三个杠杆ABC、OCD和OED组成，用指甲刀 剪指甲时，下面说法正确的是（ ）
A、三个杠杆都是省力杠杆； B、三个杠杆都是费力杠杆； C、ABC是省力杠杆， OCD、OED是费力杠杆； D、ABC是费力杠杆， OCD、OED是省力杠杆。
F
L1 L2
G
30、夹子是生活中常见的器具，对此
小明进行了探究：①小明用力将夹子
张开（如图甲），此时夹子属
于
(省力/费力)杠杆；②用
夹子夹住物体时（如图乙），画出动
力臂和阻力。
31下图中，属于费力杠杆的是
A．开啤酒瓶盖的开瓶器； B．剥核桃壳的核桃钳； C．钩鱼者手中的鱼杆； D．撬钉子的钉锤
32、如图所示，下列器件中属于省力 杠杆的是
杠杆 力臂作图
知识回顾
1、什么是杠杆？
在力的作用下，能绕固定点转动的硬棒，叫做杠杆。
2、什么是动力臂? 从支点O 到动力F1作用线的距离l1
3、什么是阻力臂？ 从支点O 到阻力F2作用线的距离l2
4、杠杆的种类
省力杠杆 费力杠杆 等臂杠杆
杠杆的画法：
（1）确定支点O，假设杠杆转动，找杠杆 上相对静止的点即为支点 （2）确定动力和阻力作用点，过动力、阻 力作用点沿力的方向画动力、阻力示意图。 （3）作力臂：从支点向力的作用线作垂线， 支点到垂足间的距离为力臂。
O L1 F1
★19.、如上右图所示，轻质杠杆的A点 挂一重物G，绳受的拉力为F2，O为杠 杆的支点。请在杠杆的端点B处画出使 杠杆保持静止的最小的力Fl的示意图， 并作出Fl和F2的力臂l1和l2。
F1 L1
★20.、如图是列车上售食品的手推车， 当前轮遇到障碍物时，售货员向下按 扶把，使手推车前轮向上翘起，请画 出售货员所用的最小动力及其力臂。
L1
F2
●12.、作出图中的铡刀使用时的两个力 臂，并标明L1和L2。
L2
L1
●13.、筷子是我国传统的用餐工具，它 应用了杠杆的原理，如图所示，请你
在右图中标出这根筷子使用时的支点 O，并画出动力F1和阻力臂L2。
L2
O
L1
F1
●14.、图是吊车吊起重物的情景，点O 是起重臂OB的支点。请在图中作出F1、 F2的力臂L 1、L2
L2 b
F
★25、如图所示，曲杠杆AOBC自重不计， O为支点，要使杠杆在图示位置平衡， 请作出作用在C点最小的力F的示意图 及其力臂L1．
L1
F
◆26、如图所示，轻质杠杆可绕O转动， 杠杆上吊一重物G，在力F作用下杠杆 静止在水平位置， l为F的力臂，请在 图中作出力F的示意图及重物G所受重 力的示意图。F
L1 O
F1
★21.、在下图中，O点表示杠杆OA 的支点，画出在A点抬起杠杆自重 所施最小力F的方向。
F1 L1
★22.、下图中，为使杠杆OA保持静 止，画出在A点所加最小力F1的示3.、如图所示的茶壶在倒茶时相当于 一个杠杆，现以O为支点提壶把向杯 中倒水，请画出作用在A点上的最小 的动力F
G
◆27、如图所示，杠杆OA在力F1、F2的
作用下处于静止状态，L2是力F2的力
臂．在图中画出力F1的力臂L1和力F2
F1
F2
L1
◆28如图所示，画出使杠杆平衡的最小 力的示意图（要求保留作图痕迹）
F
L1
O
◆
29某同学在做俯卧撑运动时（如图）， 可将他视为一个杠杆，支点为O， 他的重心在A点，支撑力为F，请 画出重力和支撑力F的力臂．
F
L
★24.、如图所示，用一根硬棒撬一块石
头，棒的上端A是动力作用点。 （1）
在图上标出：当动力方向向上时，杠
杆的支点a ；当动力方向向下时，杠杆
的支点b。
F
（2）在杠杆上画出撬动石头动力F为
最小时的方向。
L
a
★24.、如图所示，用一根硬棒撬一块石 头，棒的上端A是动力作用点。 （1） 在图上标出：当动力方向向上时，杠 杆的支点a ；当动力方向向下时，杠杆 的支点b。 （2）在杠杆上画出撬动石头动力F为 最小时的方向。
