单片机与蓝牙模块接口设计要点

单片机蓝牙模块课程设计一、课程目标知识目标：1. 让学生理解单片机蓝牙模块的基本原理，掌握其硬件结构和功能。

2. 使学生掌握蓝牙模块与单片机之间的通信协议，了解数据传输过程。

3. 帮助学生了解蓝牙技术在物联网领域的应用及发展趋势。

技能目标：1. 培养学生运用单片机编程实现蓝牙模块数据收发的实际操作能力。

2. 使学生能够独立完成蓝牙模块与单片机的连接和调试，解决常见问题。

3. 提高学生团队协作和沟通能力，培养他们在项目实践中的问题分析和解决能力。

情感态度价值观目标：1. 培养学生对单片机及蓝牙技术的兴趣，激发他们的求知欲和探索精神。

2. 培养学生严谨、务实的学习态度，养成良好的实验操作习惯。

3. 增强学生的创新意识，鼓励他们敢于尝试、勇于实践，将所学知识应用于实际生活中。

本课程针对高中年级学生，结合学科特点，注重理论知识与实践操作的相结合。

在分析课程性质、学生特点和教学要求的基础上，明确课程目标，并将目标分解为具体的学习成果，以便于后续的教学设计和评估。

通过本课程的学习，旨在提高学生的单片机应用能力和实践技能，为培养具备创新精神和实际操作能力的优秀人才奠定基础。

二、教学内容1. 单片机基础：回顾单片机的基本原理、硬件结构和编程方法，重点掌握AT89C51单片机的使用。

- 教材章节：第1章 单片机概述，第2章 单片机硬件结构。

2. 蓝牙技术原理：讲解蓝牙技术的起源、发展，介绍蓝牙模块的原理和功能。

- 教材章节：第3章 蓝牙技术基础。

3. 蓝牙模块与单片机连接：讲解蓝牙模块与单片机的硬件连接和软件配置，实现数据传输。

- 教材章节：第4章 蓝牙模块与单片机的接口技术。

4. 蓝牙模块编程与调试：学习使用单片机编程实现蓝牙模块的数据收发，掌握调试方法。

- 教材章节：第5章 单片机与蓝牙模块编程，第6章 调试与优化。

5. 实践项目：设计并实现一个基于单片机与蓝牙模块的远程控制项目，如智能家居控制系统。

- 教材章节：第7章 实践项目。

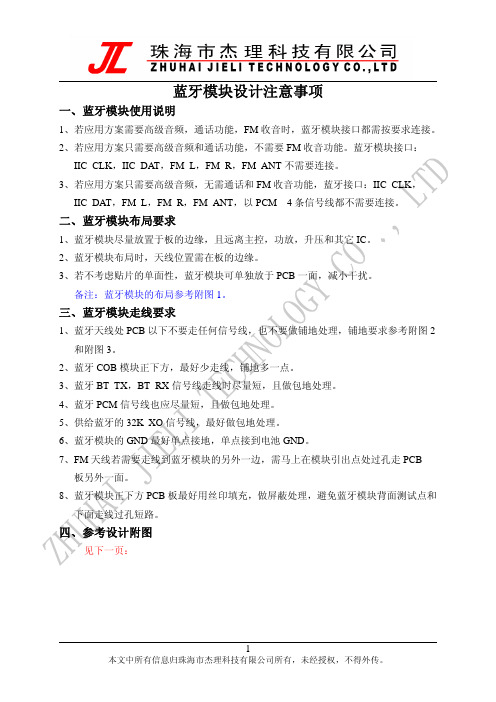

蓝牙模块设计注意事项一、蓝牙模块使用说明1、若应用方案需要高级音频，通话功能，FM收音时，蓝牙模块接口都需按要求连接。

2、若应用方案只需要高级音频和通话功能，不需要FM收音功能。

蓝牙模块接口：IIC_CLK，IIC_DAT，FM_L，FM_R，FM_ANT不需要连接。

3、若应用方案只需要高级音频，无需通话和FM收音功能，蓝牙接口：IIC_CLK，IIC_DAT，FM_L，FM_R，FM_ANT，以PCM4条信号线都不需要连接。

二、蓝牙模块布局要求1、蓝牙模块尽量放置于板的边缘，且远离主控，功放，升压和其它IC。

2、蓝牙模块布局时，天线位置需在板的边缘。

3、若不考虑贴片的单面性，蓝牙模块可单独放于PCB一面，减小干扰。

备注：蓝牙模块的布局参考附图1。

三、蓝牙模块走线要求1、蓝牙天线处PCB以下不要走任何信号线，也不要做铺地处理，铺地要求参考附图2和附图3。

2、蓝牙COB模块正下方，最好少走线，铺地多一点。

3、蓝牙BT_TX，BT_RX信号线走线时尽量短，且做包地处理。

4、蓝牙PCM信号线也应尽量短，且做包地处理。

5、供给蓝牙的32K_XO信号线，最好做包地处理。

6、蓝牙模块的GND最好单点接地，单点接到电池GND。

7、FM天线若需要走线到蓝牙模块的另外一边，需马上在模块引出点处过孔走PCB板另外一面。

8、蓝牙模块正下方PCB板最好用丝印填充，做屏蔽处理，避免蓝牙模块背面测试点和下面走线过孔短路。

四、参考设计附图见下一页：1、蓝牙模块布局参考—附图1：2、蓝牙模块铺地处理参考—附图2：3、蓝牙模块铺地处理参考—附图3：珠海市杰理科技有限公司2013年9月15日。

单片机与蓝牙模块的接口技术及通信原理单片机与蓝牙模块的接口技术及通信原理是现代无线通信领域中的重要部分。

随着物联网的发展，人们对无线通信技术的需求越来越高。

单片机作为一种微型计算机芯片，被广泛应用于各种电子设备中。

而蓝牙技术则提供了一种方便快捷的无线通信方式，使得设备之间可以进行无线数据传输和通信。

本文将详细介绍单片机与蓝牙模块的接口技术及通信原理。

首先，我们需要了解单片机和蓝牙模块的基本原理和功能。

单片机是一种微型计算机，通常包括中央处理器（CPU）、存储器（RAM和ROM）、输入输出端口（I/O口）等基本部件。

它可以完成各种逻辑运算和控制任务，广泛应用于计算机设备、家用电器、汽车电子系统等领域。

蓝牙模块是一个具有蓝牙通信功能的硬件设备。

它能够实现无线通信和数据传输，使得设备之间能够互相交换信息。

蓝牙模块通常由射频收发器和微控制器组成，在通信过程中，它可以扮演主设备或从设备的角色。

了解了单片机和蓝牙模块的基本原理后，我们来讨论它们之间的接口技术。

在单片机与蓝牙模块之间实现通信，主要需要考虑的两个方面是硬件接口和软件协议。

硬件接口主要包括电气特性和物理接口。

电气特性方面，单片机和蓝牙模块需要保持相同的工作电平，以保证信号的正常传输。

物理接口方面，常用的接口方式有串口、SPI（串行外设接口）和I2C（串行总线接口）。

串口是单片机与蓝牙模块之间最常用的接口方式之一。

它通过串行通信传输方式将数据一位一位地传输，分为异步串口和同步串口。

异步串口适用于相对简单的通信需求，而同步串口适用于高速数据传输。

SPI接口是一种串行外设接口，它以主从模式进行通信，适用于高速数据传输。

SPI接口需要使用多个引脚来进行通信，包括时钟线、数据线和控制线。

SPI接口的主设备负责发起数据传输，而从设备负责接收和响应数据。

I2C接口是一种串行总线接口，它使用两根线路进行通信：数据线和时钟线。

I2C接口具有两个设备地址线，可以连接多个设备进行通信，适用于连接多个外部设备的场景。

单片机与蓝牙模块的接口设计与应用实践随着科技的发展和智能设备的普及，蓝牙技术在各个领域得到了广泛的应用。

作为单片机的重要组成部分，单片机与蓝牙模块的接口设计至关重要。

本文将讨论单片机与蓝牙模块的接口设计原理及应用实践。

一、接口设计原理单片机与蓝牙模块之间的通信是通过串口实现的。

一般来说，蓝牙模块包括蓝牙芯片和天线，通过串口与单片机相连。

单片机通过串口发送指令给蓝牙模块，蓝牙模块将指令进行解析并发送给目标设备，实现数据的传输和通信。

在接口设计过程中，需要考虑串口通信的波特率、数据位、停止位和校验位等参数的设置。

波特率是串口通信的速度，通常设置为9600或115200，数据位指定发送数据的位数，停止位指定数据的停止位数，校验位用于确认数据的正确性。

合理设置这些参数能够保证单片机与蓝牙模块之间的稳定通信。

二、接口设计流程接口设计流程包括硬件连线和软件开发两个方面。

在硬件连线上，首先将单片机和蓝牙模块的串口进行连接，确保接线正确无误。

接着在软件开发上，需要编写单片机的程序来实现与蓝牙模块的通信。

在软件开发中，首先需要初始化串口参数，包括波特率、数据位、停止位和校验位等参数的设置。

然后编写发送和接收数据的函数，通过串口发送指令给蓝牙模块，并接收蓝牙模块返回的数据。

最后，在单片机程序中实现与蓝牙模块的数据交互和通信。

三、应用实践单片机与蓝牙模块的接口设计可以应用于各种智能设备中，如智能家居、智能穿戴设备和智能车联网等领域。

以智能家居为例，通过单片机与蓝牙模块的接口设计，可以实现手机与家庭电器的远程控制和监控，提高家居的智能化水平。

在智能穿戴设备中，单片机与蓝牙模块的接口设计可以实现智能手环与手机之间的数据同步和通信，监测用户的健康数据并实现健康管理。

而在智能车联网领域，单片机与蓝牙模块的接口设计可以实现车载设备与手机的互联互通，提高驾驶体验和行车安全性。

总之，单片机与蓝牙模块的接口设计是实现智能设备互联互通的基础，通过合理的设计和应用实践，可以为智能设备的发展和普及提供有力支持。

基于单片机的蓝牙接口设计及数据传输的实现一、引言随着信息技术的快速进步，无线通信技术也进入了一个飞速进步的时代。

蓝牙技术作为一种现代无线通信技术，具有低功耗、低成本和短距离通信的特性，被广泛应用于各个领域。

本文旨在介绍基于单片机的蓝牙接口设计和在单片机中实现数据传输的方法。

二、蓝牙接口设计为了实现蓝牙通信，我们起首需要设计蓝牙接口，使其能够与单片机进行联通。

传统上，蓝牙接口通常接受串口通信方式，将单片机和蓝牙模块相连。

而本文中将介绍一种基于UART（通用异步收发器）的蓝牙接口设计。

1. 蓝牙模块选择目前市面上有多种蓝牙模块可供选择，例如常见的HC-05和HC-06等。

这些模块都支持UART通信，不仅能够实现蓝牙与单片机之间的无线通信，还支持蓝牙SPP（串口配置文件）协议，便利与其他设备进行数据交互。

2. 硬件毗连将选定的蓝牙模块与单片机相连，一般使用杜邦线或焊接技术进行毗连。

其中，蓝牙模块的RX（接收）引脚毗连至单片机的TX（发送）引脚，而蓝牙模块的TX（发送）引脚毗连至单片机的RX（接收）引脚。

此外，还需毗连共地线以实现电气毗连。

3. 软件配置在单片机上编写程序，对UART进行初始化和配置。

依据单片机型号和开发环境的不同，配置步骤会有所差异。

但一般需要设置波特率、数据位、停止位和奇偶校验等参数。

另外，还需配置相应的中断函数以实现数据的接收和发送。

三、数据传输的实现完成蓝牙接口设计后，接下来我们需要在单片机中实现数据的传输。

本文将介绍两种常见的方式：蓝牙透传模式和命令触发模式。

1. 蓝牙透传模式蓝牙透传模式是指单片机将接收到的数据通过蓝牙模块直接发送给与蓝牙毗连的设备，或者将蓝牙接收到的数据直接发送给单片机。

在这种模式下，可以实现双向的数据传输。

单片机通过串口接收到的数据可以直接通过蓝牙模块发送出去，而蓝牙模块接收到的数据也可以直接发送给单片机进行后续处理。

2. 命令触发模式命令触发模式是指单片机通过蓝牙接收到的数据进行解析和处理，依据需要进行相应的操作。

基于单片机的蓝牙接口设计及数据传输的实现引言：蓝牙技术是一种短距离无线通信技术，可以实现不同设备之间的数据传输。

在基于单片机的蓝牙接口设计中，我们可以利用蓝牙模块与单片机进行通信，并通过单片机控制和处理接收到的数据。

这篇文章将介绍基于单片机的蓝牙接口设计的实现方法以及数据传输的实现。

一、基于单片机的蓝牙接口设计1. 硬件准备：我们需要准备一个蓝牙模块和一个单片机。

蓝牙模块可以选择常见的HC-05或HC-06等模块，而单片机可以选择常见的51单片机或者Arduino等开发板。

2.连接蓝牙模块：将蓝牙模块的TXD引脚连接到单片机的RXD引脚，将蓝牙模块的RXD引脚连接到单片机的TXD引脚。

同时，将蓝牙模块的VCC引脚连接到单片机的5V引脚，将蓝牙模块的GND引脚连接到单片机的GND引脚。

3. 编写程序：使用单片机开发环境如Keil或Arduino IDE等，编写程序进行蓝牙模块的初始化和数据的接收与发送。

具体编程方法取决于使用的单片机和蓝牙模块型号。

1.数据的发送与接收：使用单片机程序控制蓝牙模块实现数据的发送与接收。

对于数据的发送，我们可以通过单片机的串口功能将数据发送给蓝牙模块。

对于数据的接收，我们可以编写程序监听蓝牙模块的串口接收中断，并在接收到数据时进行处理。

2.数据的解析与处理：接收到的数据可能是二进制数据或者字符数据，需要进行解析和处理。

对于二进制数据，我们可以使用位运算将其解析为具体的数字或者状态。

对于字符数据，我们可以使用字符串处理函数将其解析为具体的命令或者参数。

3.数据的反馈与应答：接收到的数据可能需要反馈或者应答给发送端。

通过设置相应的单片机输出引脚，我们可以控制相关的外设如LED灯或者继电器进行响应。

同时，我们也可以通过蓝牙模块将数据发送回给发送端，进行进一步的交互或者控制。

三、应用实例基于单片机的蓝牙接口设计可以应用于各种领域，如智能家居、车载设备等。

以智能家居为例，我们可以利用单片机和蓝牙模块控制家中的灯光、温度、浇花等设备。

单片机与无线通信模块的接口设计与应用一、引言在现代的物联网时代，无线通信技术的应用日益广泛，而单片机作为控制核心在各种智能设备中发挥着至关重要的作用。

本文将探讨单片机与无线通信模块之间的接口设计与应用，旨在帮助开发人员更好地理解和应用这两者之间的关联。

二、硬件接口设计1. 选择合适的无线通信模块在设计接口之前，首先需要选择适用于项目的无线通信模块。

常见的无线通信模块有蓝牙、Wi-Fi、LoRa等，根据项目需求选择合适的模块进行接口设计。

2. 定义通信接口根据选定的无线通信模块规格书，定义单片机和通信模块之间的硬件通信接口，包括引脚连接、通信协议等。

3. 添加必要的外围电路在接口设计中，可能需要添加一些外围电路，如电平转换器、电源管理电路等，以确保单片机和无线通信模块能够正常工作。

三、软件接口设计1. 熟悉通信协议在进行软件接口设计前，需要深入了解选定无线通信模块的通信协议，包括数据帧格式、通信速率等。

2. 设计通信协议封装根据通信协议的要求，设计单片机端的通信协议封装程序，实现数据的封装和解析，确保数据的可靠传输。

3. 搭建通信测试平台在软件接口设计完成后，搭建单片机与无线通信模块的通信测试平台，验证通信功能是否正常。

四、应用实例以智能家居为例，单片机与Wi-Fi模块的接口设计与应用如下：1. 硬件接口设计：选择Wi-Fi模块作为通信模块，定义单片机与Wi-Fi模块的引脚连接和通信协议。

2. 软件接口设计：了解Wi-Fi模块的通信协议，设计单片机端的Wi-Fi通信封装程序。

3. 测试与应用：搭建智能家居系统，实现单片机通过Wi-Fi模块与手机App通信，控制灯光、温度等设备。

五、总结单片机与无线通信模块的接口设计与应用对于物联网设备的开发至关重要，通过合理设计硬件接口和软件接口，可以实现单片机与无线通信模块的稳定通信，为智能设备的功能实现提供技术支持。

希望本文的内容能帮助读者更好地应用单片机与无线通信模块，实现更多智能化场景的应用。

基于CC2541蓝牙模块与单片机的串口通信摘要蓝牙技术作为一种无线数据与语音通信的开放性全球规范，可提供低功耗、短距离的无线空中接口，在各种固定与移动设备之间实现无线通信。

在移动通信、无线数据采集、无线遥控与遥测、计算机网络及自动控制等多种领域，蓝牙技术都有着广泛的应用。

蓝牙协议规范具有多个层次，完整的蓝牙协议栈的开发是一项很复杂的工程，而在大多数嵌入式应用中，只是需要实现基本的无线数据传输功能，并不需要实现全部的蓝牙协议栈。

针对此类应用，若是能提供一套实用的蓝牙无线接口、实现一个通用的无线数据传输模块，就可以比较有效地缩短开发周期，降低开发成本。

蓝牙通讯最初设计初衷是方便移动电话（手机）与配件之间进行低成本、低功耗无线通信连接，现在已经成为IEEE802.15标准，得到全球上万家厂商支持。

本文通过对美国德州仪器半导体公司（TI）开发的CC2541蓝牙模块与51单片机搭建电路实现无线通信技术。

BLE（Bluetooth Low Energy），蓝牙 4.0 标准里的一个子集，蓝牙 4.0 分为两部分，一个是能够兼容传统蓝牙的高速部分，另外就是这里的BLE，的两大显著特点：BLE功耗低，速率低。

所以你就别打算用BLE 来做音频传输或者文件传输了，目前BLE最大的传输速率只能达到4~5K 字节/每秒。

BLE 协议栈，蓝牙4.0 里的BLE，只是一个协议规范，而BLE 协议栈则是该协议的代码实现。

蓝牙组织SIG，只负责制定协议，而协议如何实现，则需要各个芯片公司完成。

可以这样理解，BLE 协议栈是芯片公司预先编好的源码或者库。

关键词：蓝牙单片机通信BLE4.0一．绪论1.背景介绍蓝牙技术的最初倡导者是五家世界著名的计算机和通信公司：爱立信Ericsson、国际商用机器IBM、英特尔Intel、诺基亚NoMa和东芝Toshiba。

1998年5月，以爱立信为首，此五家IT巨人共同提出了一种近距离无线数字通信的技术标准，目标是实现最高传输速率可达1Mb／s(有效传输速率为720Kb／s)，最大传输距离为10m的无线通信技术，即蓝牙技术，并成立了国际化组织蓝牙SIG(SpecialInterest Group)，致力于蓝牙规范的制定和蓝牙技术在全球范围内的推广。

单片机与外部设备的接口设计与应用一、接口设计的基本原则在单片机与外部设备进行接口设计时，需要遵循以下基本原则：首先，要考虑接口的稳定性和可靠性，确保数据传输的准确性和稳定性；其次，要考虑接口的扩展性和灵活性，以便后续对外部设备的功能进行扩展和升级；最后，要考虑接口的易用性和便捷性，方便用户使用和维护。

二、串口接口设计与应用串口接口是单片机常用的一种接口设计方式，通过串口可以实现单片机与外部设备的数据通信。

在串口接口设计中，需要考虑波特率、数据位、校验位等参数的设置，以确保数据的正确传输。

同时，还需要考虑数据的收发方式，可以选择轮询、中断或DMA等方式来进行数据传输。

串口接口广泛应用于通信、控制等领域，实现了单片机与外部设备之间的数据交互。

三、并口接口设计与应用并口接口是另一种常见的接口设计方式，通过并口可以实现并行数据的传输。

在并口接口设计中，需要考虑数据线的数量和数据传输的速度，以满足数据传输的要求。

同时，还需要考虑地址线和控制线的设置，以实现对外部设备的控制。

并口接口适用于高速数据传输和大容量数据处理，广泛应用于打印、图像处理等领域。

四、模拟信号接口设计与应用除了数字接口外，模拟信号接口也是单片机与外部设备连接的重要方式。

在模拟信号接口设计中，需要考虑信号的采集、处理和输出，以满足外部设备对模拟信号的需求。

同时，还需要考虑信号的精度、稳定性和抗干扰能力，保证模拟信号的准确性和稳定性。

模拟信号接口广泛应用于传感器、电机控制等领域，实现了单片机对外部环境的感知和控制。

五、总线接口设计与应用总线接口是多种接口方式的集合体，通过总线可以实现多个外部设备与单片机之间的数据传输和通信。

在总线接口设计中，需要考虑总线的类型、速度和带宽，以满足多个外部设备之间的数据交互。

同时，还需要考虑总线控制和协议的设计，以实现多设备之间的数据同步和共享。

总线接口适用于多设备共享资源、数据交换等场景，极大地提高了系统的灵活性和扩展性。

《基于单片机的蓝牙接口设计及数据传输的实现》篇一一、引言随着无线通信技术的快速发展，蓝牙技术因其低功耗、低成本和广泛兼容性，在各种电子设备中得到了广泛应用。

本文将详细介绍基于单片机的蓝牙接口设计及其数据传输的实现方法。

通过单片机与蓝牙模块的组合，构建一个稳定、高效的数据传输系统，满足不同应用场景的需求。

二、系统概述本系统主要由单片机、蓝牙模块以及上位机软件三部分组成。

单片机作为核心控制器，负责数据的处理和传输；蓝牙模块则实现与外部设备的无线通信；上位机软件则用于与蓝牙模块进行数据交互，并展示接收到的数据。

三、硬件设计1. 单片机选择：选择一款性能稳定、功能强大的单片机作为核心控制器。

本系统选用的是STC12C5A60S2系列单片机，其具有高速、低功耗的特点，适用于本系统的需求。

2. 蓝牙模块选择：选用一款兼容性好、传输速率高的蓝牙模块。

本系统选用的是HC-06蓝牙模块，其支持与各种设备进行无线通信，具有体积小、价格低廉的优点。

3. 接口设计：将单片机与蓝牙模块进行连接，实现数据的传输和控制。

具体连接方式包括电源接口、串口通信接口等。

四、软件设计1. 单片机程序设计：使用C语言编写单片机程序，实现数据的处理和传输。

程序主要包括初始化程序、数据接收程序、数据处理程序和数据发送程序等。

2. 蓝牙模块配置：通过AT指令对蓝牙模块进行配置，设置其工作模式、通信参数等。

3. 数据传输实现：单片机通过串口通信与蓝牙模块进行数据交互，实现数据的发送和接收。

在数据传输过程中，需要保证数据的稳定性和可靠性。

五、数据传输实现1. 数据发送：单片机将待发送的数据通过串口发送给蓝牙模块，蓝牙模块将数据打包成蓝牙数据包并发送出去。

2. 数据接收：外部设备通过蓝牙与本系统进行连接，接收蓝牙数据包并将其解包成原始数据。

然后，通过串口将数据发送给单片机，单片机对数据进行处理后存储或展示。

3. 数据处理：单片机对接收到的数据进行处理，包括数据的解析、格式转换、存储等操作。
