基于51单片机蓝牙模块传输数据毕业设计作品
基于51单片机蓝牙模块传输数据毕业设计作品在本论文中，我们基于51单片机和蓝牙模块设计了一个数据传输的毕业设计作品。
蓝牙是一种无线通信技术，广泛应用于各种设备之间的数据传输。
本设计作品旨在通过蓝牙模块实现51单片机与其他设备之间的数据交互和传输。
首先，我们介绍了设计的背景和意义。
随着科技的不断进步和物联网的兴起，各种设备之间的互联互通已成为一种趋势，这对数据传输的可靠性和灵活性提出了更高的要求。
因此，设计一个基于51单片机和蓝牙模块的数据传输系统，以提高数据传输的效率和便利性，具有重要意义。
接下来，我们详细介绍了设计方案和实现方法。
首先，我们选择了51单片机作为硬件平台，因为它具有广泛的应用基础和丰富的资源。
然后，我们选择了蓝牙模块作为无线通信模块，因为它能够提供稳定可靠的数据传输通道。
蓝牙模块与51单片机通过串口进行连接，通过串口通信实现数据的发送和接收。
在软件设计方面，我们采用了嵌入式C语言编程。
首先，我们通过51单片机的GPIO口和中断机制实现了对蓝牙模块的控制和数据传输。
然后，我们设计了相应的数据传输协议，以实现数据的可靠传输和解析。
最后，我们开发了用户界面，使用户能够方便地操作和管理数据传输。
在实验和测试中，我们对设计的功能和性能进行了验证。
首先，我们测试了数据传输的可靠性和稳定性，并通过数据验证和传输速度测试得到了令人满意的结果。
然后，我们对系统的功耗和实时性进行了测试，并对数据的完整性和安全性进行了评估。
最后，我们与其他类似的作品进行了比较，证明了该设计在功能和性能上的优势。
在论文的最后部分，我们总结了论文的主要内容和贡献，并对未来的研究方向进行了展望。
总体而言，本设计作品基于51单片机和蓝牙模块实现了数据传输的毕业设计，具有一定的理论和实践意义。
通过该设计，我们能够实现设备之间的数据交互和传输，提高数据传输的效率和便利性，为相关领域的研究和应用提供有益的参考。
基于STC89C52单片机的无线智能灯控系统设计
• 159•基于STC89C52单片机的无线智能灯控系统设计山东劳动职业技术学院 徐国钰 卢萌萌【摘要】系统基于AT89C52单片机设计，拥有自动与手动两种模式，自动模式下可以通过热释红外传感器检测是否有人，采用光敏电阻构成的电路检测环境光的强度，从而自动实现灯的自动开启和关闭；手动模式下可以使用蓝牙连接手机，通过手机app手动控制灯的开启和关闭。
系统简单易行、控制方便，可用于传统照明的节能改造。
【关键词】智能灯光控制；蓝牙模块；安卓Abstract：The system is based on the design of AT89C52.It has two modes of automatic and manual operation.Under automatic mode，it can detect people by thermoluminescence infrared sensor.The circuit of photosensitive resistance is used to detect the intensity of ambient light，thus automatically opening and closing the lamp；Bluetooth connection can be used in manual mode. The mo-bile phone manually controls the opening and closing of the lamp through the mobile phone app.The system is simple and easy to control，and can be used for energy saving transformation of traditional lighting.Keywords：Intelligent light control；Bluetooth module；Android1.概述随着社会经济的快速发展，能源短缺成为了社会不容忽视的问题，写字楼、政府机关、高校教室等企事业单位存在的“长明灯”现象，已成为电能消耗中的重要一环。
基于51单片机及蓝牙模块通信的动态密码锁设计
基于51单片机及蓝牙模块通信的动态密码锁设计在当今信息安全日益受到重视的社会背景下，动态密码锁成为了一种备受青睐的安全设备。
本文将探讨。
一、引言随着信息技术的不断发展和普及，人们对于信息安全的重视程度越来越高。
在日常生活中，密码锁被广泛应用于各种安全领域，从手机解锁到电子银行密码，密码锁无处不在。
然而，传统的固定密码方式存在着易被猜解、被盗用的风险。
为了提高信息安全性，动态密码锁技术应运而生。
基于51单片机及蓝牙模块通信的动态密码锁设计就是其中一种应用。
二、动态密码锁的发展历程动态密码锁起源于传统密码锁的不足之处。
传统密码锁存在密码易被盗用、无法实现远程授权等问题，这些问题催生了动态密码锁技术的发展。
最早的动态密码锁是基于时间同步算法生成密码，用户需要在规定的时间内输入密码才能解锁。
随着技术的发展，越来越多的动态密码锁采用了基于51单片机及蓝牙模块通信的设计，实现了更加安全、便捷的密码动态生成和验证。
三、基于51单片机及蓝牙模块通信的动态密码锁设计原理基于51单片机及蓝牙模块通信的动态密码锁设计主要包括硬件和软件两个方面。
在硬件方面，动态密码锁需要使用51单片机作为控制核心，通过蓝牙模块实现与手机的通信。
在软件方面，需要编写相应的密码生成算法和验证算法，实现密码的动态生成和验证。
四、51单片机在动态密码锁设计中的应用51单片机作为一种常用的嵌入式开发平台，被广泛应用于动态密码锁设计中。
其低成本、易编程、稳定性好等特点使其成为动态密码锁设计的理想选择。
在动态密码锁设计中，51单片机负责控制密码生成和验证的整个流程，保障密码的安全性和可靠性。
五、蓝牙模块在动态密码锁设计中的作用蓝牙模块作为无线通信模块，在动态密码锁设计中起到了至关重要的作用。
通过蓝牙模块，动态密码锁可以与手机进行通信，实现远程授权、密码传输等功能。
同时，蓝牙模块还可以提供数据加密传输的功能，保障密码在传输过程中的安全性。
六、动态密码生成算法的设计动态密码生成算法是动态密码锁设计中的核心部分。
基于AT89C52单片机的蓝牙调速循迹小车
• 139•伴随着制造业升级，工业智能化，在既定路线自动导引行驶的小车得到广泛应用。
本文基于AT89C52单片机为核心控制器件，提供了一种控制模块设计、电机驱动模块设计、循迹模块设计、蓝牙模块设计及其程序设计的蓝牙调速智能循迹小车设计思路，可以为工业自动引导装置车载设计提供一定参考。
1 多种模块的硬件电路设计本文设计的蓝牙调速小车主要包括单片机核心控制模块、电机驱动模块、红外循迹模块、蓝牙模块以及电源模块。
整个小车各模块在单片机控制模块下相互协调工作，各模块关系如图1所示：图1 小车各模块关系框图1.1 以单片机为核心的最小系统本文比较了市场上常用的单片机控制芯片，最后选择了更经典，更具成本效益的ATC89 C52微控制器。
它具有低电压，高性能和抗干扰的特点。
时钟电路和复位电路建立在所选单片机的基础上，构成单片机的最小系统。
通过单片机的部分I/O 接口与其他模块相连接，形成了以单片机为核心的智能小车控制电路，如图2所示。
图2 MCU最小系统控制电路图1.2 电机驱动模块本文采用L298N 双H 桥直流电机驱动芯片，驱动能力强，发热基于AT89C52单片机的蓝牙调速循迹小车东北石油大学机械科学与工程学院 曹海洋量低。
抗干扰能力强，可靠性高，工作电压高，输出电流大。
（谢富珍，戈林发，基于51单片机的智能小车设计：新余学院学报，2015）由于该模块是双向H 桥驱动器，因此可以同时驱动两个直流电机，L298N 电机驱动模块原理图如图3所示。
P2.6、P2.7产生PWM波后，启用了ENA 和ENB ，可以控制IN1和IN2输入高低电平，以确定电机1输出正向，反向和停止。
另外一个电机也同理控制。
图3 L298N电机驱动模块原理图1.3 红外循迹模块循迹模块选用TCRT5000传感器，该传感器模块对环境光线适应能力强，性能可靠，探测高度为10MM 到15MM 。
该传感器是一种基于红外光学反射原理的传感器，即将光信号转化成电信号，以便单片机识别处理。
基于蓝牙技术的空调遥控系统的设计与实现

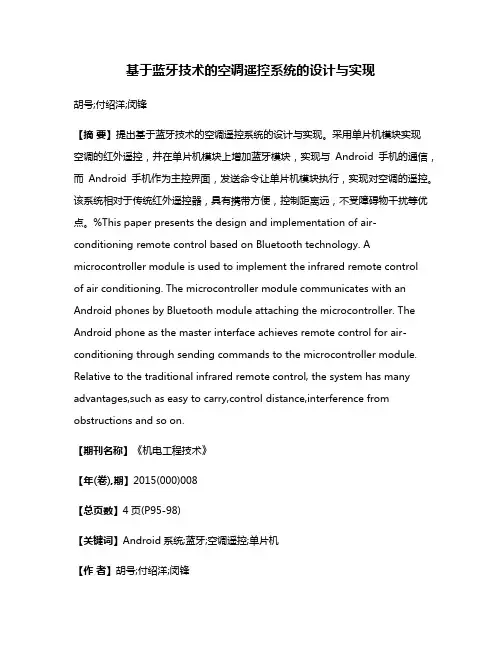

基于蓝牙技术的空调遥控系统的设计与实现胡号;付绍洋;闵锋【摘要】提出基于蓝牙技术的空调遥控系统的设计与实现。
采用单片机模块实现空调的红外遥控，并在单片机模块上增加蓝牙模块，实现与Android手机的通信，而Android手机作为主控界面，发送命令让单片机模块执行，实现对空调的遥控。
该系统相对于传统红外遥控器，具有携带方便，控制距离远，不受障碍物干扰等优点。
%This paper presents the design and implementation of air-conditioning remote control based on Bluetooth technology. A microcontroller module is used to implement the infrared remote controlof air conditioning. The microcontroller module communicates with an Android phones by Bluetooth module attaching the microcontroller. The Android phone as the master interface achieves remote control for air-conditioning through sending commands to the microcontroller module. Relative to the traditional infrared remote control, the system has many advantages,such as easy to carry,control distance,interference from obstructions and so on.【期刊名称】《机电工程技术》【年(卷),期】2015(000)008【总页数】4页(P95-98)【关键词】Android系统;蓝牙;空调遥控;单片机【作者】胡号;付绍洋;闵锋【作者单位】武汉工程大学智能机器人湖北省重点实验室，湖北武汉 430074;武汉工程大学智能机器人湖北省重点实验室，湖北武汉 430074;武汉工程大学智能机器人湖北省重点实验室，湖北武汉 430074【正文语种】中文【中图分类】TN919*武汉工程大学校长基金随着人们生活水平的提高，空调已成为生活中必不可少的家用电器。
基于单片机的蓝牙接口设计及数据传输的实现
基于单片机的蓝牙接口设计及数据传输的实现引言：蓝牙技术是一种短距离无线通信技术，可以实现不同设备之间的数据传输。
在基于单片机的蓝牙接口设计中，我们可以利用蓝牙模块与单片机进行通信，并通过单片机控制和处理接收到的数据。
这篇文章将介绍基于单片机的蓝牙接口设计的实现方法以及数据传输的实现。
一、基于单片机的蓝牙接口设计1. 硬件准备：我们需要准备一个蓝牙模块和一个单片机。
蓝牙模块可以选择常见的HC-05或HC-06等模块，而单片机可以选择常见的51单片机或者Arduino等开发板。
2.连接蓝牙模块：将蓝牙模块的TXD引脚连接到单片机的RXD引脚，将蓝牙模块的RXD引脚连接到单片机的TXD引脚。
同时，将蓝牙模块的VCC引脚连接到单片机的5V引脚，将蓝牙模块的GND引脚连接到单片机的GND引脚。
3. 编写程序：使用单片机开发环境如Keil或Arduino IDE等，编写程序进行蓝牙模块的初始化和数据的接收与发送。
具体编程方法取决于使用的单片机和蓝牙模块型号。
1.数据的发送与接收：使用单片机程序控制蓝牙模块实现数据的发送与接收。
对于数据的发送，我们可以通过单片机的串口功能将数据发送给蓝牙模块。
对于数据的接收，我们可以编写程序监听蓝牙模块的串口接收中断，并在接收到数据时进行处理。
2.数据的解析与处理：接收到的数据可能是二进制数据或者字符数据，需要进行解析和处理。
对于二进制数据，我们可以使用位运算将其解析为具体的数字或者状态。
对于字符数据，我们可以使用字符串处理函数将其解析为具体的命令或者参数。
3.数据的反馈与应答：接收到的数据可能需要反馈或者应答给发送端。
通过设置相应的单片机输出引脚，我们可以控制相关的外设如LED灯或者继电器进行响应。
同时，我们也可以通过蓝牙模块将数据发送回给发送端，进行进一步的交互或者控制。
三、应用实例基于单片机的蓝牙接口设计可以应用于各种领域，如智能家居、车载设备等。
以智能家居为例，我们可以利用单片机和蓝牙模块控制家中的灯光、温度、浇花等设备。
《2024年基于单片机的蓝牙接口设计及数据传输的实现》范文
《基于单片机的蓝牙接口设计及数据传输的实现》篇一一、引言随着科技的快速发展，无线通信技术已成为现代电子产品的重要组成部分。
蓝牙技术以其低成本、低功耗和高度兼容性，在无线通信领域中占据了重要地位。
本文将探讨基于单片机的蓝牙接口设计及数据传输的实现，重点介绍设计原理、实现方法和应用场景。
二、设计原理1. 硬件组成基于单片机的蓝牙接口设计主要由单片机、蓝牙模块和其他必要的外围电路组成。
其中，单片机作为核心控制器，负责处理数据和协调各部分的工作；蓝牙模块则负责无线通信，实现数据的收发。
2. 通信协议蓝牙通信采用低功耗蓝牙（BLE）技术，通过蓝牙模块与单片机之间建立无线连接，实现数据的传输。
在数据传输过程中，遵循蓝牙通信协议，确保数据的可靠性和稳定性。
三、接口设计1. 接口类型根据应用需求，设计合适的接口类型。
常见的接口类型包括串口、SPI、I2C等。
在本设计中，采用串口作为主要的数据传输接口，实现单片机与蓝牙模块之间的通信。
2. 接口电路设计接口电路设计是蓝牙接口设计的关键部分。
在电路设计中，需要考虑到信号的稳定性、抗干扰性和传输速率等因素。
通过合理的电路设计和布局，确保接口的可靠性和稳定性。
四、数据传输实现1. 数据发送单片机通过串口将待发送的数据传输至蓝牙模块。
蓝牙模块接收到数据后，按照蓝牙通信协议进行封装，并通过无线方式发送至目标设备。
2. 数据接收目标设备接收到蓝牙模块发送的数据后，按照蓝牙通信协议进行解封装，并将数据通过串口传输至单片机。
单片机对接收到的数据进行处理和存储。
五、实现方法及步骤1. 硬件选型与采购根据设计需求，选择合适的单片机和蓝牙模块。
确保所选硬件具有良好的性能和稳定性，以满足实际应用的需求。
2. 电路设计与制作根据接口电路设计，制作电路板。
在制作过程中，需要注意电路的布局和抗干扰措施，以确保电路的可靠性。
3. 程序设计与调试编写单片机和蓝牙模块的程序，实现数据的收发和处理。
在程序调试过程中，需要确保数据的准确性和可靠性，以及对异常情况的处理能力。
单片机与蓝牙模块通信技术研究与案例分析
单片机与蓝牙模块通信技术研究与案例分析技术的快速发展使得蓝牙模块在单片机中的应用变得越来越广泛。
蓝牙作为一种无线通信技术，具有低功耗、短距离、高传输速率等特点，非常适合于单片机与外部设备进行通信。
本文将对单片机与蓝牙模块通信技术进行研究，并通过具体的案例分析展示其应用。
一、单片机与蓝牙模块通信原理单片机与蓝牙模块通信主要是通过串口通信来实现的。
现场可编程门阵列（FPGA）是一种半导体器件，可根据用户的需求进行编程，并实现特定的功能。
FPGA中的硬件描述语言可以对芯片内部的逻辑电路进行编程，实现与单片机的通信。
通过在单片机中编写相应的代码，我们可以实现与FPGA的通信，并通过蓝牙模块将数据传输到远程设备。
二、单片机与蓝牙模块通信技术的研究1. 通信协议在单片机与蓝牙模块之间进行通信时，需要选择合适的通信协议。
常用的通信协议有UART、SPI和I2C等。
UART通信协议是最常见的一种，其发送和接收数据的速度可以通过波特率进行调整。
SPI通信协议用于通信速度要求较高的场景，它需要使用多个引脚进行通信。
I2C通信协议适用于通信双方芯片引脚有限的情况，可以通过两根线进行数据传输。
2. 蓝牙模块选择不同的项目需要选择合适的蓝牙模块。
蓝牙模块有很多种类型，包括经典蓝牙模块和低功耗蓝牙模块。
经典蓝牙模块适用于音频传输、数据传输等场景，而低功耗蓝牙模块适用于需要长时间待机的场景。
根据项目需求，选择合适的蓝牙模块很重要。
3. 通信距离蓝牙模块的通信距离决定了单片机与外部设备之间的数据传输范围。
一般来说，蓝牙模块的通信距离在几十米以内，如果需要更远的通信距离，可以采用信号增强器或者选择其他的通信方式。
三、单片机与蓝牙模块通信案例分析以智能家居系统为例，进行单片机与蓝牙模块通信的案例分析。
在智能家居系统中，单片机通过蓝牙模块与用户的手机进行通信，实现对家居电器的远程控制。
首先，将蓝牙模块与单片机连接，并进行相应的配置。
52模块-STC89C52单片机介绍
STC89C52是一种带8K字节闪烁可编程可檫除只读存储器（FPEROM-Flash Programable and Erasable Read Only Memory ）的低电压，高性能COMOS8的微处理器，俗称单片机。
该器件采用ATMEL搞密度非易失存储器制造技术制造，与工业标准的MCS-51指令集和输出管脚相兼容。
单片机总控制电路如下图4—1：图4—1单片机总控制电路1.时钟电路STC89C52内部有一个用于构成振荡器的高增益反相放大器，引脚RXD 和TXD分别是此放大器的输入端和输出端。
时钟可以由内部方式产生或外部方式产生。
内部方式的时钟电路如图4—2(a) 所示，在RXD和TXD引脚上外接定时元件，内部振荡器就产生自激振荡。
定时元件通常采用石英晶体和电容组成的并联谐振回路。
晶体振荡频率可以在1.2～12MHz之间选择，电容值在5～30pF之间选择，电容值的大小可对频率起微调的作用。
外部方式的时钟电路如图4—2（b）所示，RXD接地，TXD接外部振荡器。
对外部振荡信号无特殊要求，只要求保证脉冲宽度，一般采用频率低于12MHz 的方波信号。
片内时钟发生器把振荡频率两分频，产生一个两相时钟P1和P2，供单片机使用。
示，RXD接地，TXD接外部振荡器。
对外部振荡信号无特殊要求，只要求保证脉冲宽度，一般采用频率低于12MHz的方波信号。
片内时钟发生器把振荡频率两分频，产生一个两相时钟P1和P2，供单片机使用。
RXD接地，TXD接外部振荡器。
对外部振荡信号无特殊要求，只要求保证脉冲宽度，一般采用频率低于12MHz的方波信号。
片内时钟发生器把振荡频率两分频，产生一个两相时钟P1和P2，供单片机使用。
（a）内部方式时钟电路（b）外部方式时钟电路图4—2时钟电路2.复位及复位电路（1）复位操作复位是单片机的初始化操作。
其主要功能是把PC初始化为0000H，使单片机从0000H单元开始执行程序。
除了进入系统的正常初始化之外，当由于程序运行出错或操作错误使系统处于死锁状态时，为摆脱困境，也需按复位键重新启动。
基于单片机无线控制智能台灯设计
28 | 电子制作 2018年10月信息反馈到单片机进行检测，人体检测以及距离测距模块检测人体信号、人与灯距离信号，并反馈到单片机进行采样控制，当黑暗以及人体靠近时，单片机输出控制信号，使得LED 灯点亮，当人不在设定的距离，就算是天暗，灯光也不会进行点亮，这个有效的提高灯的使用寿命以及减少电能的浪费。
此外，该系统可以手机蓝牙APP 进行控制灯的亮灭以及灯光强弱的控制，进一步提高智能。
1 系统主要功能及硬件配置实现无线蓝牙远程操作调光、自动识别光线光亮程度调节灯亮灭等多种功能。
具体包括自动检测光线强度及人灯距离，当人体靠近时灯亮，如距离太近，则触发蜂鸣器鸣叫警报，这种情况持续一定时间，台灯会自动灭掉；当人体远离，台灯周边检测不到人体信号时，灯自动熄灭；使用蓝牙控制灯光的强弱以及亮灭，在灯亮的情况下，通过蓝牙发送指令使得灯会在“较亮”、“很亮”切换；发送灯灭指令，使得灯灭。
根据功能要求，我们对市面主流的主控芯片、AD 采样芯片、无线控制、报警电路、光线检测、距离检测等器件进行筛选，采用功能齐全、性格比高的器件构建本系统,各电子元件情况见表1。
表1 系统电子元件情况表电子元件类型简要描述主控芯片STC89C52单片机定时器数目较多，能够实现多种中断方式，在日常生活生活电子产品都有广泛的应用。
AD芯片PCF8591采样芯片输入电压范围广，待机功耗小，体积小，价格便宜，控制方便，是常用的一种ADC 采样芯片。
无线遥控蓝牙BT06无线能够实现手机APP远程监控等功能，广泛应用于航空航天、智能家居、智能检测、工业监控等领域。
2 系统设计本系统以蓝牙模块电路、人体热释红外感器电路、红外避障传感器电路、光照检测电路等外围电路组成。
系统框架如图1所示。
图1 系统总框架图■2.1 主控电路的设计主控电路采用40PIC 直插式封装STC89C52八位单片机，其供电电压范围宽（5.5V~3.3V），采用USB 接口线5V 电源供电：充电宝、电脑USB 接口等均能满足设计电源的需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

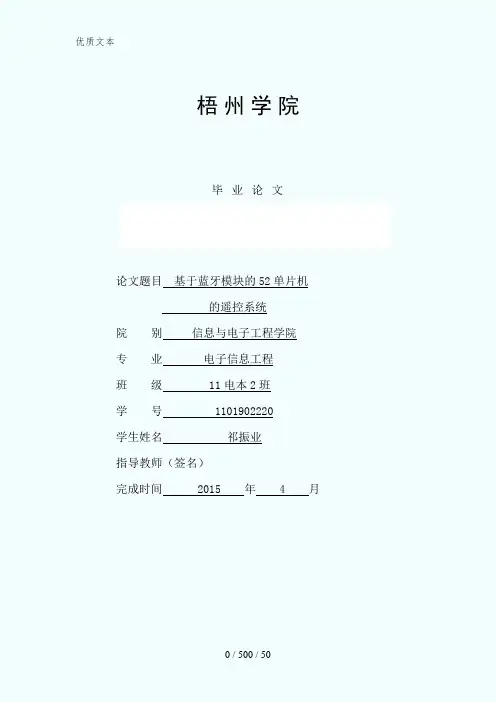

梧州学院毕业论文论文题目基于蓝牙模块的52单片机的遥控系统院别信息与电子工程学院专业电子信息工程班级 11电本2班学号 1101902220 学生姓名祁振业指导教师（签名）完成时间 2015 年 4 月梧州学院学士学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。
除了文中特别加以标注引用的内容之外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。
对本文的研究内容做出重要贡献的个人和集体，均已在文中以明确方式表明。
本人完全意识到本声明的后果由本人承担。
论文作者签名：（手写）日期：（手写）摘要蓝牙属于短距离内进行无线控制和收发的通信技术，伴随着科技的飞跃性发展，也让蓝牙找到了发展的空间，它可以代替和取代落后的数字化硬件设备之间繁琐的电缆连接。
在蓝牙创造的初期，没有人预料到蓝牙会有如此大的潜力和前景，而现在的发展也是完全超出了我们的预期，因为蓝牙的安全性高，制造成本低廉和所消耗的功率也是同类产品中最低的，所以被很多人使用，越来越受到了广大消费者的欢迎，基于蓝牙技术的产品也在不断的更新和投入市场。
由于蓝牙工作频率与无线使用Wi-Fi，在未授权的2.4GHz ISM频段重叠无绳电话和微波，在家庭环境中使用蓝牙遥控装置可能会缩短通信时间延迟和电池寿命的问题，因为它采用了跳频扩频是易受干扰避免机制。
我的毕业设计是以89C52单片机为主控芯片，毕业设计的系统是简易蓝牙遥控系统，要在有效范围内（最少5米）实现无线蓝牙的接收和发送，遥控对象为4个（LED），使用11.O592MHz的晶振，LD3320语音模块以及89C51单片机进行程序的控制，本设计主要有两部分组成，一个是接收部分，另一个是发送部分，所设计的两部分电路完全一样，自行选择分配。
关键词：AT89C52单片机；晶体振荡器； AC1117T3.3；LD3320语音模块Remote control system based on 52single chip BluetoothmoduleAbstractBluetooth is a short distance communication technology for wireless control and transceiver, accompanied by rapid development of science and technology, also let the Bluetooth to find space for development, it can replace and replace the complicated cable connection between digital equipment and backward. In the early days of the Bluetooth creation, nobody expected that Bluetooth has potential and prospects of so much, and now the development is completely beyond our expectations, because the security of Bluetooth's high, low manufacturing cost and power consumption are similar products in the lowest, so many people use, more and more. The majority of consumers, Bluetooth products are constantly updated and put into the market based on.Because Bluetooth and Wi-Fi wireless frequency overlap, cordless phones and microwave in the unlicensed 2.4GHz band ISM, Bluetooth remote control device used in the home environment may reduce the communication time delay and battery life, because it uses a frequency hopping spread spectrum is susceptible to interference avoidance mechanism.I graduated from the design is based on 89C52 single chip microcomputer as the main control chip, the system design of Bluetooth remote control system is simple, to be effective in the range (at least 5 meters) can receive and transmit wireless Bluetooth remote control, the object is 4 (LED), using 11.O592MHz crystal, to control the LD3320 voice module and 89C51 microcontroller program in this design, is mainly composed of two parts, one is the receiving part, another part is sent, the two part of the circuit is exactly the same, to choose their own distribution.Keywords: AT89C52; crystal oscillator; AC1117T3.3; LD3320 voice module目录第一章前言 (1)1.1研究背景 (1)1.2研究现状 (1)1.3本课题研究的意义 (1)第二章设计原理与方案论证 (2)2.1 主控芯片的方案论证与选择 (2)2.2蓝牙模块的方案论证与选择 (2)第三章系统的硬件设计 (4)3.1 总体方案设计思想 (4)3.2 主控器处理模块 (4)3.2.1处理执行元件 (5)3.2.2.降压模块 (9)3.2.3.复位电路 (10)3.2.4.晶振电路 (11)3.2.5.LD3320语音模块 (12)第四章系统软件设计 (15)4.1 系统程序设计流程 (15)第五章系统的调试 (16)5.1 系统设计的过程 (16)5.2 系统模块的调试 (17)5.3 结论 (17)第六章结束语 (18)参考文献 (19)附录 (20)附录二：实物效果图 (22)附录三：电路元件清单 (23)致谢 (20)第一章前言1.1研究背景蓝牙技术是近年来出现的新技术是一种短距离无线通信和信息传输的新型通讯科技，它使数据线的硬件设备接收更方便快捷。
它可以广泛应用于世界各地，是一个蓝牙设置一个通用的范围，频率调制技术的使用，以防止外部干扰和多一些。
低成本，低功耗和小辐射，和加密设置，让蓝牙的安全性更高；应用范围广，这些特点使得蓝牙技术被广泛的应用在我们日常生活中的蓝牙也支持一对一和一对多传输的通信连接，和多个蓝牙成为微网，也有网络的特点。
1.2研究现状1998年蓝牙技术提出来以后，它的发展如雨后春笋。
蓝牙是一种在短距离内进行无线通讯的技术。
世界各地的投资人们对蓝牙技术有了很大的兴趣。
世界蓝牙组织BluetoothSIG就在这种大的社会环境下应运而生,也得到了很多有影响力的个人和组织的支援和维护，有数千家生产商和科技公司都注册成为了蓝牙组织的会员，最近几年，随着技术的不断飞跃与发展，更多的企业和企业都加入了进来，进一步推动了蓝牙技术的发展。
很多国家和企业都制定了自己的标准和规范，来完善和改进蓝牙技术。
在中国，在有很多个人和团体组织成立了中国蓝牙技术发展和对蓝牙使用和研究的网络团体，让更多对这项技术感兴趣的人都参与了进来。
此外，中国和国际蓝牙组织SIG合作，并达成共识，这也让蓝牙技术在国内得到了长久的发展。
1.3本课题研究的意义因为无线技术的广泛使用，我们在研究无线和有线通信技术的方法中了解到蓝牙系统的小区域性有很大的技术突破，在国际上也得到了广泛的采纳，在市场上也有很大的需求。
这也使蓝牙技术的发展成为了趋势之一，蓝牙可以发送和接受语音和数据，满足了大多数人的需求，它也融合了其他相关产品的特点，也是这样技术变得更多样性。
然而，蓝牙的安全性不足，而且在小区域范围内的一点对多点的通信受到了很大的限制，这些都是其本身需要改进和完善的。
第二章设计原理与方案论证2.1 主控芯片的方案论证与选择方案一：使用AT89S51单片机。
通常都是自带有4K大小的Flash存储器，它的实用寿命也是很长的，也可以反复的读写和擦除达到1000次左右，也可以充分的实现了价值。
AT89S51单片机外部引脚共有40个，可以通过各个引脚的不同功能来进行外部电路的设计。
在编程时，可选择常规编程和在线编程两种方法，AT89S51单片机的存储器和位处理器是结合到一起的，可以很多次的读写和擦除，让我们减少了学习中的金钱投入方案二：采用ATmega16单片机。
它的内部系统可达到16个字节，而且功能强大，但是在工作时消耗的功是很低的，主要因为它的控制器是CMOS的，本身也有16K的内部Flash和512个字节的EEPROM；总共有32个I\O口，可以单独的设定为不同的功能。
与AT89S52和AT89S5相比，它的最大的优点就是运行速度快，可以进行编程的内存大小是盏亮着的两倍，它的I\O口也比前两者灵活和强大，但是造假方案三：AT89C52单片机，它是同类单片机中集成度最高的一种。
它是由ATMEL生产的一种功能很强大的单片机，工作状态下所需要的功也是很小的，相比前两个方案中的单片机， AT89S52单片机只需要少量的外部设备就可以组成一个最小系统。
使用是稳定且可靠，有很高的实用性。
相对于同类型的产品，他的缺点就是输入指令后，指令周期长，运行速度会比较慢。
三个方案比较和总结后，我觉得 AT89S52单片机更适合我的设计，他就是我所需要的主控芯片，虽然指令收起相对比较慢，但也是在可接收范围内的，内部存储器也不会太小，比 AT89S51功能强大，比ATmega16造价低廉，所以我选择了 AT89S52。
