光学实验题、作图题复习总结

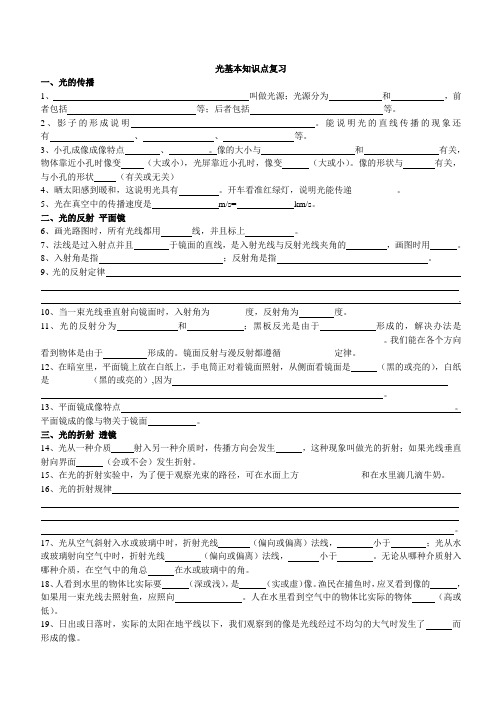

光基本知识点复习一、光的传播1、叫做光源；光源分为和，前者包括等；后者包括等。

2、影子的形成说明。

能说明光的直线传播的现象还有、、等。

3、小孔成像成像特点、。

像的大小与和有关，物体靠近小孔时像变（大或小），光屏靠近小孔时，像变（大或小）。

像的形状与有关，与小孔的形状（有关或无关）4、晒太阳感到暖和，这说明光具有。

开车看准红绿灯，说明光能传递____ ____。

5、光在真空中的传播速度是m/s= km/s。

二、光的反射平面镜6、画光路图时，所有光线都用线，并且标上。

7、法线是过入射点并且于镜面的直线，是入射光线与反射光线夹角的，画图时用。

8、入射角是指；反射角是指。

9、光的反射定律____ ______________________________________________________________________________________________ ______________________________________________________________________________________________.10、当一束光线垂直射向镜面时，入射角为________度，反射角为度。

11、光的反射分为和；黑板反光是由于形成的，解决办法是_____________________________________________________________________________。

我们能在各个方向看到物体是由于形成的。

镜面反射与漫反射都遵循____________定律。

12、在暗室里，平面镜上放在白纸上，手电筒正对着镜面照射，从侧面看镜面是（黑的或亮的），白纸是_________（黑的或亮的）,因为。

13、平面镜成像特点。

平面镜成的像与物关于镜面。

三、光的折射透镜14、光从一种介质射入另一种介质时，传播方向会发生，这种现象叫做光的折射；如果光线垂直射向界面（会或不会）发生折射。

图1 图 2图3图4 图5图6 图7图8 第二部分 热点题型突破题型一 作图题一 光学作图题(一)根据光的直线传播作图1.如图1所示，在地面上竖直立一长杆AB ，图中带箭头的线是一条照到地面的太阳光线，请你作出长杆在地面上的影长。

2.如图2所示，某人站在路灯下，请画出此人在地面上形成影子的光路，并标出影子的位置。

(二)根据光的反射定律作图1.根据给定的反射光线，在图3画出由空气斜射到水面的入射光线。

2.画出图4中放置平面镜的位置。

3.如图5所示，一束与水平面成60°角的太阳光，要想把这束光线射到井底，请你通过作图标出平面镜的位置和镜面与水平面所成的夹角。

(三)根据平面镜成像特点作图1.如图6所示，A ′O ′是AO 在平面镜中成的像，请画出平面镜的位置。

2.如图7所示，从光源S 发出的光线经平面镜MN 反射后，经过点A ，请在图中完成光路图。

3.在图4中画出发光点S 发出的光线经平面镜反射后过图中P 点的光路图。

(三)根据光的折射定律作图1.一束光线从空气斜射到平静的水面上，请在图9中画出该入射光线的折射光线大致方向。

图9 图10图15图11图12图16图13图17图142.如图10所示，是光从水中斜射入空气中时，入射光线的光路情况。

请在图中适当位置画出该入射光线对应的折射光线。

3.请在图11中画出光线进入玻璃和穿过玻璃后的光路图。

4.请在图12中画出通过透镜后的折射光线。

5.请在如图13方框中画出合适的透镜。

6.图14所示为眼的成因光路图，请在图中方框内．．．画出可以矫正视力的透镜。

7.点燃的蜡烛通过凸透镜后在光屏上成实像，如图15所示，请画出A、B、C三条光线经凸透镜折射后的折射光线。

8.如图16所示，一束光射向三棱镜，画出这束光两次折射的大致光路9.图17中L为凸透镜，MN为其主光轴，O为光心。

若物体AB经凸透镜成的实像为A′B′,试用作图的方法确定凸透镜的一个焦点F，并在图中标出F的位置。

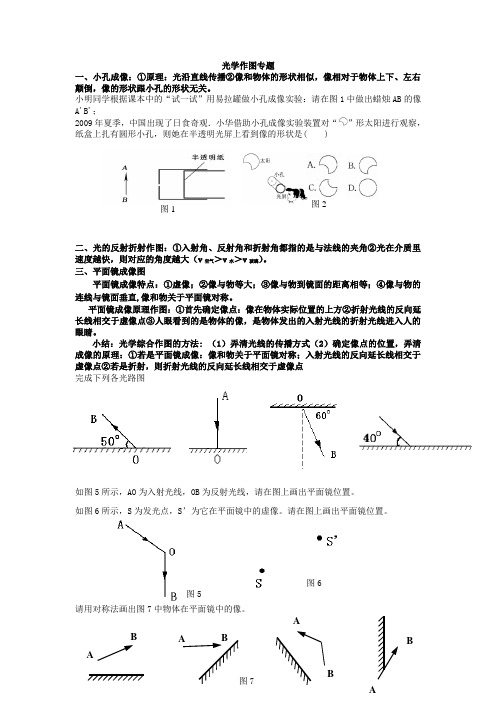

图 1 图2 光学作图专题一、小孔成像：①原理：光沿直线传播②像和物体的形状相似，像相对于物体上下、左右颠倒，像的形状跟小孔的形状无关。

小明同学根据课本中的“试一试”用易拉罐做小孔成像实验：请在图1中做出蜡烛AB 的像A'B'；2009年夏季，中国出现了日食奇观．小华借助小孔成像实验装置对“”形太阳进行观察，纸盒上扎有圆形小孔，则她在半透明光屏上看到像的形状是( )二、光的反射折射作图：①入射角、反射角和折射角都指的是与法线的夹角②光在介质里速度越快，则对应的角度越大（v 空气＞v 水＞v 玻璃）。

三、平面镜成像图平面镜成像特点：①虚像；②像与物等大；③像与物到镜面的距离相等；④像与物的连线与镜面垂直,像和物关于平面镜对称。

平面镜成像原理作图：①首先确定像点：像在物体实际位置的上方②折射光线的反向延长线相交于虚像点③人眼看到的是物体的像，是物体发出的入射光线的折射光线进入人的眼睛。

小结：光学综合作图的方法: （1）弄清光线的传播方式（2）确定像点的位置，弄清成像的原理：①若是平面镜成像：像和物关于平面镜对称；入射光线的反向延长线相交于虚像点②若是折射，则折射光线的反向延长线相交于虚像点 完成下列各光路图如图5所示，AO 为入射光线，OB 为反射光线，请在图上画出平面镜位置。

如图6所示，S 为发光点，S ’为它在平面镜中的虚像。

请在图上画出平面镜位置。

请用对称法画出图7中物体在平面镜中的像。

图5图6ABABABAB图7如图8所示，AB是由点光源S发出的一个入射光线，CD是由S发出的另一条入射光线的反射光线，请在图中画出点光源S点的位置。

如图9所示，S是平面镜前一点光源，请在图中画出能在平面镜中看到S点的像的范围。

如图10所示，太阳光与水平面成60°角，要利用平面镜使太阳光沿竖直方向照亮井底，请通过作图确定平面镜的位置，镜面与水平面所成角的度数应等于____。

图8 图9 图10 图11如图11所示，S是平面镜前一发光点，A是平面镜前的一点，求作一条从S点发出经平面镜反射后刚好通过A点的光线。

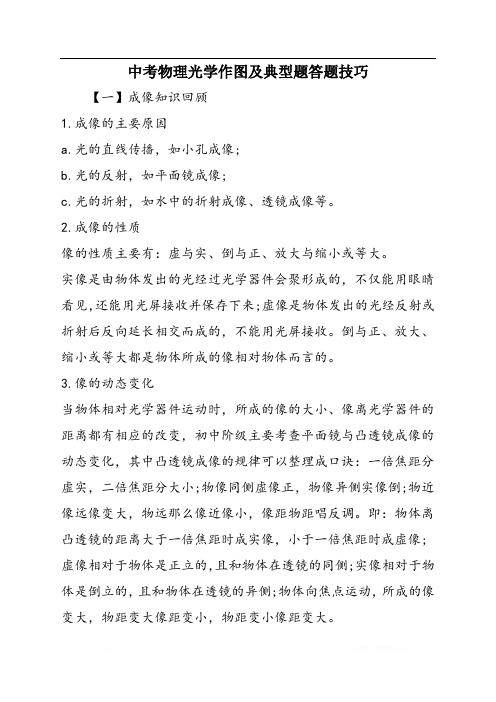

中考物理光学作图及典型题答题技巧【一】成像知识回顾1.成像的主要原因a.光的直线传播，如小孔成像;b.光的反射，如平面镜成像;c.光的折射，如水中的折射成像、透镜成像等。

2.成像的性质像的性质主要有：虚与实、倒与正、放大与缩小或等大。

实像是由物体发出的光经过光学器件会聚形成的，不仅能用眼睛看见，还能用光屏接收并保存下来;虚像是物体发出的光经反射或折射后反向延长相交而成的，不能用光屏接收。

倒与正、放大、缩小或等大都是物体所成的像相对物体而言的。

3.像的动态变化当物体相对光学器件运动时，所成的像的大小、像离光学器件的距离都有相应的改变，初中阶级主要考查平面镜与凸透镜成像的动态变化，其中凸透镜成像的规律可以整理成口诀：一倍焦距分虚实，二倍焦距分大小;物像同侧虚像正，物像异侧实像倒;物近像远像变大，物远那么像近像小，像距物距唱反调。

即：物体离凸透镜的距离大于一倍焦距时成实像，小于一倍焦距时成虚像;虚像相对于物体是正立的，且和物体在透镜的同侧;实像相对于物体是倒立的，且和物体在透镜的异侧;物体向焦点运动，所成的像变大，物距变大像距变小，物距变小像距变大。

【二】作图要点1.光的反射作图要点：a.物、像关于平面镜对称;b.平面镜是物点和像点连线的垂直平分线;c.反射角等于入射角，法线是反射光线和入射光线夹角的角平分线，且法线与镜面垂直，平面镜成像时，所有反射光线的反向延长线一定经过镜后的像。

2.光的折射作图要点：a.凸透镜对光起会聚作用，有三条特殊光线。

凹透镜对光起发散作用，有三条特殊光线。

b.当光从空气斜射入玻璃或水等其它介质时，折射角小于入射角;反之那么折射角大于入射角。

3.作图本卷须知：(1)要借助工具作图，作图一定要规范。

(2)是实际光线画实线，不是实际光线画虚线。

(3)光线要带箭头，光线与光线之间要连接好，不要断开。

(4)作光的反射或折射光路图时，应先在入射点作出法线(虚线)，然后根据反射角与入射角或折射角与入射角的关系作出光线。

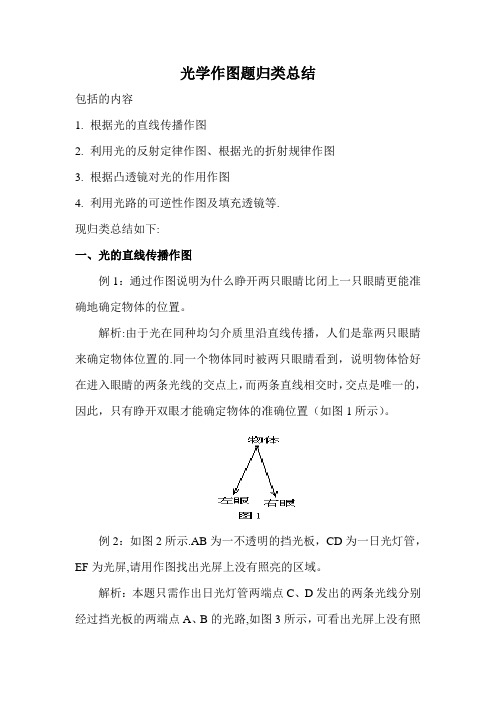

光学作图题归类总结包括的内容1.根据光的直线传播作图2.利用光的反射定律作图、根据光的折射规律作图3.根据凸透镜对光的作用作图4.利用光路的可逆性作图及填充透镜等.现归类总结如下:一、光的直线传播作图例1：通过作图说明为什么睁开两只眼睛比闭上一只眼睛更能准确地确定物体的位置。

解析:由于光在同种均匀介质里沿直线传播，人们是靠两只眼睛来确定物体位置的.同一个物体同时被两只眼睛看到，说明物体恰好在进入眼睛的两条光线的交点上，而两条直线相交时，交点是唯一的，因此，只有睁开双眼才能确定物体的准确位置（如图1所示）。

例2：如图2所示.AB为一不透明的挡光板，CD为一日光灯管，EF为光屏,请用作图找出光屏上没有照亮的区域。

解析：本题只需作出日光灯管两端点C、D发出的两条光线分别经过挡光板的两端点A、B的光路,如图3所示，可看出光屏上没有照亮的区域为ABHG。

二、直接用光的反射定律作图例3:通过作图表示一束太阳光沿与水平面成45°射到水平地面上，并作出其中的一条光线的反射光线。

解析：用光线表示光的传播情况，太阳光可以看成是平行光。

先画出水平面，再沿与水平成45°角画出三条入射光线表示一组平行光，即太阳光，如图4所示.作反射光线的方法是，先过入射点作垂直反射面的法线（注:法线不是光线，应用虚线表示)，再根据反射角等于入射角在法线的另一侧画反射光线（注:反射光线一定要用箭头表示光线离开反射面）。

三、确定平面镜的位置作图例4：一条与水平地面成60°角的入射光线如图5，若使它的反射光线与地面平行,应该怎样放置平面镜?解析:从题目的条件可知，入射光线与反射光线的夹角应是60°或120°,因法线是入射光线与反射光线所成夹角的平分线，若法线的位置一经确定镜面的位置就可以找到了.现过O点做反射光线OB，如图6所示，使∠AOB=120°，O为入射点。

再作∠AOB的平分线ON,ON 为法线.最后根据法线与镜面垂直,因此过O点作ON的垂线MM'，MM’就是平面镜的位置.题中只要求光线“水平"射出，所以此题的作图应有两种.一种水平向右,另一种水平向左，所以，平面镜与水平面成30°角也不是唯一的，第二种作图请同学们自己完成。

光学实验题归纳总结在光学领域中，实验是一种重要的手段，通过实验可以验证光学理论，探索光学现象，深化对光学原理的理解。

本文将对几个光学实验题进行归纳总结，旨在帮助读者更好地理解光学实验的原理和方法。

一、干涉实验干涉实验是光学实验中经典且重要的一种实验方法，用于研究光的干涉现象。

其中，杨氏双缝干涉实验和劈尖实验是常见的两种干涉实验。

1. 杨氏双缝干涉实验杨氏双缝干涉实验利用一条单色光源照射到两个相距较近且相干的狭缝上，观察光的干涉现象。

实验中，调整狭缝间距、光源波长等参数，可以获得不同的干涉条纹。

2. 劈尖实验劈尖实验是一种用于观察光的干涉现象的实验方法。

实验中，将一束单色光通过一个劈尖（由两个平面反射镜组成），观察光的干涉现象。

通过调整劈尖的夹角、光源波长等参数，可以观察到不同形状和颜色的干涉图样。

二、衍射实验衍射是光经过障碍物边缘传播时发生的现象，衍射实验可以帮助我们了解和研究光的衍射规律。

下面介绍两个典型的衍射实验。

1. 单缝衍射实验单缝衍射实验利用一个狭缝作为光的障碍物，观察光经过狭缝后发生的衍射现象。

实验中，改变狭缝宽度、光源波长等参数，可以观察到不同的衍射图样。

2. 双缝衍射实验双缝衍射实验是一种经典的光学实验，通过两个狭缝来模拟光的衍射现象。

实验中，调整狭缝间距、狭缝宽度等参数，可以观察到干涉和衍射共同作用的图样，如干涉条纹和衍射环等。

三、偏振实验偏振实验用于研究和实现光的偏振现象，其中干涉滤光片实验和马吕斯交叉实验是两个常见的偏振实验。

1. 干涉滤光片实验干涉滤光片实验是一种通过干涉获得特定偏振光的实验方法。

实验中，两片采用不同材料制成的滤光片相叠并旋转一定角度，通过干涉现象可以获得偏振光。

这种方法常用于实现特定波长的偏振光。

2. 马吕斯交叉实验马吕斯交叉实验利用两片偏振片交叉叠放，并旋转其中一片，观察光通过时是否出现交叉暗纹。

通过调整偏振片的角度，可以研究和解释光的偏振现象。

总结：光学实验是研究光学的重要手段之一，通过实验可以验证和探索光学理论。

1．如图，小明给两个空罐的底部中央分别打上一个小圆孔和一个小方孔，再用两片半透明的塑料膜蒙在空罐的口上，然后分别将小孔对着烛焰和灯丝，可以看到烛焰和灯丝通过小孔所成的像。

（1）通过实验，可以看到烛焰和灯丝在塑料膜上成的都是倒立（选填“正立”或“倒立”）的实像。

该实验的成像原理和树荫下的圆形光斑的原理相同（选填“相同”或“不同”）。

（2）如果小孔变大，则它在薄膜上的像将变模糊（填“清晰”或“模糊”）（3）比较甲、乙两图，可以得出结论：小孔所成的像的形状和孔的形状无关。

【解答】解：（1）观察三次成像可知：所成的像是倒立的实像，成像的原理是小孔成像；而树萌下的圆形光斑的原理（太阳是光源，树叶相当于小孔）也是小孔成像，该实验的成像原理和树萌下的圆形光斑的原理相同；（2）如果小孔变大，则相当于在光屏上有很多的小孔同时成像，且小孔的位置不同，所以蜡烛所成的像亮度增大，像变模糊；（3）比较甲、乙两图，可以得出结论：小孔成像的形状和孔的形状无关。

2．如图所示，找一个空的易拉罐，用钉子在易拉罐底部的中央敲一个小孔，将易拉罐的顶部剪去后，蒙上一层塑料薄膜，这样就制成了一个针孔照相机，其实就是小孔成像的实验装置．将点燃的蜡烛置于小孔前的适当位置，观察并研究小孔成像的特点：（1）烛焰在塑料薄膜上所成的像是实像（填“实像”或“虚像”）；其成像的原理是光的直线传播；（2）如果易拉罐底部小孔是三角形，则他在半透明纸上看到的像是DA.三角形光斑B.圆形光斑C.烛焰的正立像D.烛焰的倒立像（3）从右侧眼睛看过去，将蜡烛在孔前绕顺时针旋转，则人眼看到的塑料薄膜上的像是顺（选填“顺”或“逆”）时针旋转的；（4）为了增大烛焰所成的像，可采取的办法是：减小物距；（5）晴天太阳透过树叶缝隙形成的圆形光斑与上述原理相同，其圆形光斑大小不一的原因是树叶缝隙离地面的距离不同。

（6）薄膜上一直没有观察到像的原因是环境亮。

【解答】解：（1）蜡烛在塑料薄膜上所成的像是倒立的实像，其成像的原理是光的直线传播；（2）蜡烛经小孔成倒立的实像，像的形状与蜡烛形状相同，像与小孔的形状无关，即蜡烛在塑料薄膜上成的像是蜡烛的倒立像，选D；（3）将蜡烛在孔前绕顺时针旋转，烛焰所成实像上下左右与烛焰相反。

平面镜作图题解法分析考点1、平面镜成像作图（一）作图依据的原理1. 光的反射定律：（1）反射光线与入射光线、法线在同一平面上；（2）反射光线和入射光线分居在法线的两侧；（3）反射角等于入射角。

2. 平面镜成像的特点：（1）平面镜所成的像和物体到镜面的距离相等；（2）像与物体的大小相等；（3）像与物体的连线与镜面垂直。

实际中总概况的话就是平面镜所成的像和物关于平面镜对称（二）作图的规范化要求1. 平面镜的反射面和非反射面不能混淆，平面镜的非反射面要画上短斜线。

2. 实际光线（入射光线和反射光线）要画成实线，并用箭头表示光行进的方向，实物用实线表示。

3. 虚像、法线和光的反向延长线要用虚线表示。

4. 为了表示实物和虚像的对称点，实物和虚像都要标上箭头或字母。

（三）平面镜作图题的类型和解法1. 确定平面镜的位置（1）根据入射光线和反射光线位置确定平面镜的位置，解这类题的一般程序：①找到入射光线和反射光线及其交点．②此时的入射光线和折射光线之间的夹角为两倍的入射角或者两倍的反射角大小根据光的反射定律知，反射角等于入射角，所以反射光线与入射光线的角平分线即为法线．③画平面镜．平面镜与法线垂直．例1.在图1中根据入射光线AO和反射光线OB，画出法线和平面镜。

图1点拨：此时AO，OB分别为入射光线和反射光线，此时两线之间的夹角为2倍的入射角大小，所以过入射点O作角AOB的平分线即为法线，注意法线要用虚线，根据法线和平面镜垂直即可作出平面镜。

正确区分平面镜规律作图和平面镜成像原理作图例 2.在图2中，S'为发光点S在平面镜中的像点，在图中根据平面镜成像规律画出S像的位置．图a点拨：根据平面镜成像规律中“像和物的连线跟镜面垂直，它们到镜面的距离相等”这一特点，S'和S 的连线的垂直平分线即为平面镜镜面位置（物和像关于平面镜对称）。

点拨：平面镜的成像原理是反射光线的延长线交于光源的像点。

过点S作任意两条入射光线，在作其法线，作它的反射光线使反射光线的反向延长线交于点S′例3.小明用平面镜将一束太阳光反射到竖井中，如图3所示。

初中光学作图专题（含答案解析）一、作图题（本大题共40小题）1.如图所示，根据光的反射定律画出入射光线AO的反射光线OB，并标出反射角的度数．2.如图所示，平面镜前有一点光源S发出的一束光线被平面镜反射后经过A点，请作出该光线的光路图。

3.在如图中，画出入射光线AO的反射光线．4.画出图中入射光线AO的反射光线并标出反射角的大小。

第1页，共28页5.按要求作图：按要求作图： 画出图1中入射光线AO的反射光线，并标出反射角大小．的反射光线，并标出反射角大小． 根据平面镜成像特点，作出图2中物体在平面镜中所成的像．中物体在平面镜中所成的像．6.如图所示，平面镜前一个发光点S和它的两条光线，请在图中作出S在平面镜中的像，并作出这两条光线的反射光线．光线的反射光线．7.完成如图的光路图：请用铅笔、直尺完成如图的光路图： 请用铅笔、直尺8.图中AO是一条与平面镜成 的光线，请在图中画出反射光线并标出反射角度数．的光线，请在图中画出反射光线并标出反射角度数．9.如图所示，请在图中作出AB的像的像 ．10.如图所示，平面镜上方有一竖直挡板P，在AB和CD之间的区域内可以看见挡板左侧如图所示，平面镜上方有一竖直挡板在图中找出挡板左侧这个发光点的位置． 的一个发光点S在平面镜中的像在平面镜中的像 在图中找出挡板左侧这个发光点的位置．11. 光与平面镜成 角射在平面镜上，如图1所示，请根据光的反射定律画出它的反射光线，并标明反射角的大小．小． 画出图2物体AB 在平面镜M 中所成的像．中所成的像．12. 在图中作出物体AB 在平面镜中所成的虚像在平面镜中所成的虚像 ．13. 如下图所示，发光点S 在平面镜中成的像为在平面镜中成的像为 ，发出的某一条光线经过平面镜反射后经过点 请你用平面镜成像特点找到像请你用平面镜成像特点找到像 ，并做出经过A 点的反射光线的完整光路图整光路图 保留作图痕迹保留作图痕迹14.画出图中S发出的光线经平面镜反射后过P点的光路．点的光路．15. 画出图1中入射光线AO经平面镜反射后的光线；经平面镜反射后的光线； 在图2中，根据平面镜成像特点，画出物体MN的像的像 ．16.如图所示为发光点S所发出的两条光线经平面镜反射后的光线，请作出发光点S及其像的位置 保及其像 的位置留作图痕迹留作图痕迹17.完成光线经玻璃方砖后的光路．完成光线经玻璃方砖后的光路．18.如图所示，一束光从空气斜射到水面上，请画出折射光线．如图所示，一束光从空气斜射到水面上，请画出折射光线．19.如图所示，一束光从空气斜射到三棱镜上，请画出三棱镜内的折射光线大致方向 ．如图所示，一束光从空气斜射到三棱镜上，请画出三棱镜内的折射光线 大致方向20.如图所示，一束光从水中斜射向空气，入射光线已画出如图所示，一束光从水中斜射向空气，入射光线已画出 请做出这条入射光线的折射光线．请做出这条入射光线的折射光线．21.如图，是在探究凸透镜成像规律实验时，光屏上所得到的像的位置 请你在图中画出其所对应的物体AB的如图， 是在探究凸透镜成像规律实验时，光屏上所得到的像的位置大致位置．大致位置．22. 一束光从空气射向水面，请在图 中画出反射光线的方向及折射光线的大致方向．中画出反射光线的方向及折射光线的大致方向． 请在图 中画出两束光线经过凸透镜折射后的大致传播方向．中画出两束光线经过凸透镜折射后的大致传播方向．23. 一束白光射向三棱镜，它经三棱镜后在光屏上会得到彩色光带，请在如图中画出红光和紫光通过三棱镜后的光路图光通过三棱镜后的光路图 并标注在光屏上．并标注在光屏上．24. 一束白光斜射入三棱镜后会分解成七种色光，如图所示一束白光斜射入三棱镜后会分解成七种色光，如图所示 图中画出了在三棱镜中七色光的大致传播路径，最上方的是红光，最下方的是紫光的大致传播路径，最上方的是红光，最下方的是紫光 ，请您根据所学的光知识大致画出绿光的折射光线．出绿光的折射光线．25.如图所示，完成下面的光路图．如图所示，完成下面的光路图．26.请画出如图光线经过透镜的光路图．请画出如图光线经过透镜的光路图．27.如图所示，请画出由烛焰S点发出的光经过凸透镜折射后的两条折射光线，并确定发光点S的像点的位置。

光的直线传播1、在图中画出小孔成像光路图。

2、下图中，S是光源，A是不透明的物体，L是竖直墙面，试画出光源S 照不到墙面的范围3、室内一盏电灯通过木板隔墙上的两个小洞，透出两条细小光束（如图所示）。

请根据这两条光束的方向确定室内电灯的位置。

光的反射作图1、如图所示，考古人员需要对一口古井进行清理，为了解决照明问题，请你帮他们把太阳光反射到井里，并能垂直照亮井底。

2、如图所示，小聪通过一平面镜看到小猫要偷吃小鱼。

图中画出了入射光线和反射光线，但未标出光的传播方向。

请你在图中用箭头标出小聪看到小猫偷鱼吃时的光的传播方向，并根据光的反射规律画出平面镜。

3、如图甲所示，我们能看见不发光的物体，是因为物体反射的光进入了我们的眼睛。

请根据光的反射定律在图乙中画出通过A点的反射光线、入射光线和法线。

4、如图4所示，一束光与平面镜成45°角射到平面镜上，请根据光的反射定律画出它的反射光线，并标明反射角的大小。

12、根据光的传播方向，请在图中填上平面镜。

5、（09四川自贡）如图所示，两面平面镜互相垂直，一束光线斜射到平面镜上，请在图乙中完成光路图。

平面镜成像作图1.如图是一条入射光线及其经过平面镜反射后的反射光线，试分别做出平面镜的位置。

2.平面镜前有一点光源s，做出一条从光源s射出的光线，使它经平面镜反射后，恰好经过A点。

SA3.如图S是发光点，S ’是S在平面镜中的像，l 是射向平面镜的一条入射光线，在图中画出平面镜的位置和l 的反射光线。

S4.如图所示的两条反射光线是同一发光点S发出的光经平面镜反射后形成的，请你画出发光点S的位置。

5.如图所示，发光点S在平面镜MN中的像为S1，当平面镜转过一定角度后，它的像为S2，请你画出转动后平面镜的大致位置。

S 1S 26.画出物体AB 在平面镜中所成的像。

AB7.用对称法画出物体ABC 在平面镜中所成的像。

AB C8.下图中A ’B ’是物体AB 在平面镜中所成的像，请在图中画出平面镜的位置。
