(河北专版)2017届中考物理总复习专项突破一光学作图试题

2017中考物理专题训练作图题一、光学部分1物体AB 放在平而镜前，AB 的像.2. 如图是某同学作的光路图，他只画了一条入射光线和另一条反射光线，请你帮他画出发光点S 和像点S,4、如图，由发光点S 发出的光射到水面上，同时发生反射和折射，反射光线经过A 点，试在图屮画出入射光线、反射 光线和折射光线SA• 空气水5、完成下列图中的光路图。

7.图中S 为发光点，从它发出的两条光线经平面镜反射后的两条反射光线分别与谑线a 、b 重合，根据平面镜成像规 律在图中画出平面镜，并找出S 在平面镜里的像V •8)在“观察凸透镜所成的像”的实验中，保持凸透镜的位置不变，先后把烛焰放在.a 、b 、c 、d 和e 点，如图所示， 同时调整光屏的位置，那么(1) 把烛焰放在 _____ 点，图上出现的像最小；(2) 把烛焰放在 _____ 点，屏上出现的像最人；(3) 把烛焰放在 _____ 点，屏上不出现烛焰的像；⑷如果把烛焰从3点移到d 点，像到凸透镜的距离 ______ ,像的大小 _______ ・(填“变大”“变小”或“不变”)二、力学部分1沿斜面用50 N 的力拉重为100 N 的小车，用力的图示法表示所受的拉力和重力.3—个质量为2腹的木球漂浮在水面上，川力的图示法iffli 出木球静止时的受力情况.@=10 N/kg)2如图所示，0是杠杆的支点，应出力的力臂，并用字母I ，表示.6.)利用三种不同的光学透镜改变光线0A 的方向，在图中画出合适的光学元件.4重15 N 的小球，用细绳拴在墙上，已知球对•墙而的压力为6 N,用力的图示法画出小球受到的重力和墙受的压力. 5小强想把--货物吊到楼上去，已知货物重1000 N,小强最大的拉力为300 N,如果使用滑轮组，至少需要儿个滑轮？ 如何装配？6要想用一个授小的力，推着一个圆筒越过障碍物，试在图上画出此力的作用点和方向.7在杠杆上的八点挂一重物，在C 点对杠杆施加一个最小的力，使杠杆平衡在图屮所示的位置•试画出这个力的示 8如图13所示，某人站在A 处用一根绳了和两个滑轮提起物体B,画出最省力的绕线。

2017中考物理光学作图题专题训练一、基础知识题1．作出下列各图的入射光线（或反射光线、镜面、折射光线）空气空气玻璃2．在各图的方框内填上适当的光学元件水3．完成下列各透镜的光路F F F F F F F F2f F F2fF F F F F F F F F F二、综合应用题1．两平面镜相互垂直，入射光线如图所示，请依次画出经两个平面镜反射后的光线。

2．根据平面镜成像特点画出镜前的物体。

3．如图是光源S经平面镜反射的两条光线，请画图确定光源位置，并完成光路图．A’B’‘4．画出发光点S发出的光线经平面镜反射后过图中P点的光路图。

5．如图所示，S’为点光源S在平面镜MN中的像，SA为光源S发出的一条光线，请画出平面镜MN，并完成光线SA的光路。

，6．小明用平面镜将一束太阳光反射到竖井底（如图所示）请在图上作出平面镜的位置。

7．如图所示，小星通过一平面镜看到了桌子下面的小球．图中画出了入射光线和反射光线，但未标出光的传播方向，在图中用箭头标出光的传播方向．并根据光的反射定律画出平面镜．8．如图所示，玻璃水缸底部C点处有一块小雨花石，人眼在A点看到雨花石在B点，要使从A点射出来的一束极细的激光能照到缸底的雨花石上，请画出光路图。

9．将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中行进最后射出水面的光路图。

10．如图所示，—束光射向三棱镜，画出这束光两次折射的大致光路。

11．如图所示，一束光线斜射向一块玻璃砖的侧面。

请画出光线进入玻璃砖的折射光线和从玻璃砖的另一侧面射出时的折射光线。

12．下图中A’B’是物体AB在平面镜中所成的像，请在图中画出平面镜的位置。

13.如下图所示，光线A、B是点光源S发出的两条光线经平面镜反射后的反射光线，请在图中作出平面镜的位置，并完成光路图。

BA14.发光点S发出一束光投射到水面上，其中一条光线反射后经过A A'B'点，请作出入射光线、反射光线和大致的折射光线。

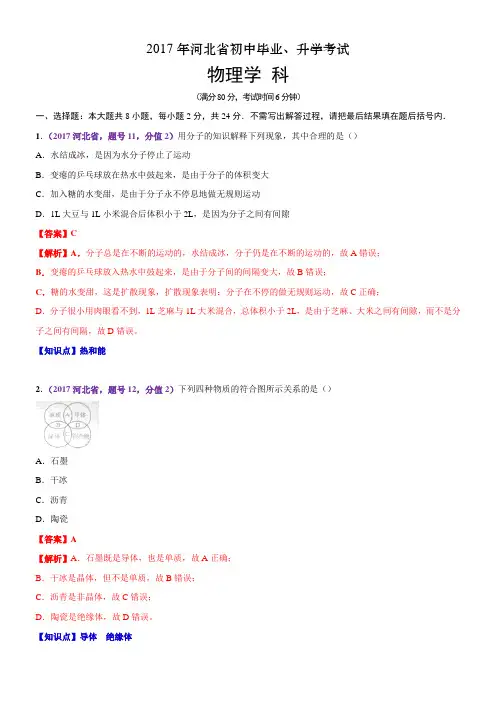

2017年河北省初中毕业、升学考试物理学科（满分80分，考试时间6分钟）一、选择题：本大题共8小题，每小题2分，共24分．不需写出解答过程，请把最后结果填在题后括号内．1．（2017河北省，题号11，分值2）用分子的知识解释下列现象，其中合理的是（）A．水结成冰，是因为水分子停止了运动B．变瘪的乒乓球放在热水中鼓起来，是由于分子的体积变大C．加入糖的水变甜，是由于分子永不停息地做无规则运动D．1L大豆与1L小米混合后体积小于2L，是因为分子之间有间隙【答案】C【解析】A．分子总是在不断的运动的，水结成冰，分子仍是在不断的运动的，故A错误；B．变瘪的乒乓球放入热水中鼓起来，是由于分子间的间隔变大，故B错误；C．糖的水变甜，这是扩散现象，扩散现象表明：分子在不停的做无规则运动，故C正确；D．分子很小用肉眼看不到，1L芝麻与1L大米混合，总体积小于2L，是由于芝麻、大米之间有间隙，而不是分子之间有间隔，故D错误。

【知识点】热和能2．（2017河北省，题号12，分值2）下列四种物质的符合图所示关系的是（）A．石墨B．干冰C．沥青D．陶瓷【答案】A【解析】A．石墨既是导体，也是单质，故A正确；B．干冰是晶体，但不是单质，故B错误；C．沥青是非晶体，故C错误；D．陶瓷是绝缘体，故D错误。

【知识点】导体绝缘体3．（2017河北省，题号15，分值2）下列估测最接近实际的是（）A．乒乓球台高约为760cmB．一元硬币的质量约为50gC．成年人正常行走1.2米用时约1sD．近几年石家庄冬季平均气温约10℃【答案】C【解析】A．乒乓球台的高度约为80cm，故A不符合实际情况；B．一枚一元硬币的质量大约5g，故B不符合实际情况；C．成年人正常行走速度1.2m/s，即1.2米用时约1s，故C符合实际情况；D．石家庄冬季平均气温低于0℃，故D不符合实际。

【知识点】机械运动质量和密度物态变化4．（2017河北省，题号16，分值2）如图所示，甲、乙、丙、丁是是四幅实验图，下列说法正确的是A．甲实验说明同名磁极相互吸引，异名磁极相互排斥B．乙实验说明闭合电路中的部分导体在磁场中做切割磁感线运动时，导体中就会产生电流C．丙实验说明利用磁场可以产生电流D．丁实验说明机械能可以转化为电能【答案】B【解析】A．甲实验说明同名磁极相互排斥，异名磁极相互吸引，故A错误；B．乙图实验闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流，故B正确；C．丙实验说明通电导体周围存在磁场，故C错误；D．丁实验是磁场对电流的作用，是电能可以转化为机械能，故D错误。

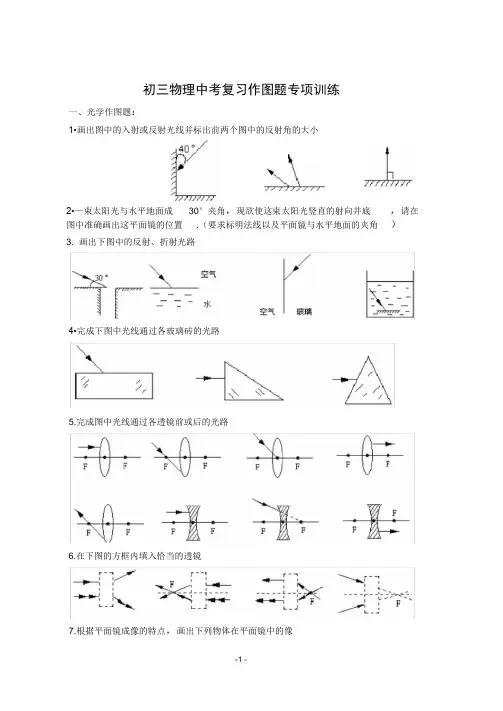

初三物理中考复习作图题专项训练一、光学作图题：1•画出图中的入射或反射光线并标出前两个图中的反射角的大小2•—束太阳光与水平地面成 30°夹角，现欲使这束太阳光竖直的射向井底，请在图中准确画出这平面镜的位置 .（要求标明法线以及平面镜与水平地面的夹角 ）3. 画出下图中的反射、折射光路4•完成下图中光线通过各玻璃砖的光路5.完成图中光线通过各透镜前或后的光路6.在下图的方框内填入恰当的透镜7.根据平面镜成像的特点，画出下列物体在平面镜中的像5. 物体A 重20N,静止放在斜面上，它对斜面的压力为15N ・用力的图示法把物体的 重力和物体对斜面的压力表示出来 •6. 在图中用力的图示法画出在斜面上滚动的重为5N 的小球受到的重力•7・用力的图示法作出重为 10N 的物体放在水平桌面上的受力图•8•重为10N 的物体在大小为20N 的力F 作用下，紧贴在竖直的墙壁上不动•在图中作出8•如图,有一光源S 放在平面镜前，经平面镜得到两条反射光 线,请用作图法找出光源 S 的位置，并作出它的像S ' • 9•如下图一，发光点S 射向平面镜的光线中有两条光线的 反射光线是AB 和CD,请在图中画出平面镜的位置 •10. 如上图二,S 为平面镜MN 前的一个点光源，请画出通过A 点的反射光线•11.如上图三,S 是一发光点，S '是它在平面镜中的像,SA 是S 发出的一条光线，请 画出平面镜，并作出SA 经平面镜的反射光线•12. 如图，AB 物体在平面镜中成像后，眼位于镜前E 处， 作图说明要使眼睛看不到平面镜中的像，应该把镜的哪 一部分挡住• 二、作力的图示：1. 如图，拉力F=15N,画出物体A 受到的重力G 的图示•（滑轮重及摩擦不计）2. 小车重6N,受到跟水平方向成 30°角斜向右上方的拉力 F = 4N 的作用，画出此 二力的图示•3.—个重为20N 的气球，在空中匀速下降.请在图中画出气球所受重力的图示 •4.在水中上浮的小球重为 10N,受到的浮力为15N,在图中用力的图示法把这两个 力都表示出来•c物体所受重力的图示和物体对墙壁压力的图示9.用5N 的力把一个0.4kg 的物体托起紧贴在天花板上 .试画出这个物体对天花板 的压力的图示.(g 取10N/kg) 10. 用细线悬挂一个质量为0.5kg 的小球，使其在空中摆动.在图中画出小球摆到A点是受到的重力和悬线对它施加的4N 的拉力的图示.11. 我国自行研制成功发射的“长征 3号”火箭起飞推动力为 3X 106N,请在图上按所给的标度画出火箭受到的推力图示12. 有一个重为10N 的小球，用细绳挂在竖直的墙壁上，用力的图示法在图中画出 小球所受到的重力的图示.三、杠杆与滑轮：1. 如图，杠杆OAB 受到两个力的作用，O 为杠杆的支点，在图中画出F 1、F 2的力臂.2.用图中所示的道钉撬撬道钉 ，要使作用在A 点的力最小，那么力F 应沿哪个方向？ 在图中画出力F 及其力臂.3. 要求用一个最小的力 F,使图中的杠杆处于平衡状态，请画出这个力的示意图，并 标明它的力臂.4. 画出图中用起子开汽水瓶盖时的杠杆支点、阻力、阴力臂及动力臂母T 表示.(2)要使作用在C 点的力F 最小，请分别用字母F 、L 表示出F 的方向和 力臂. 7. 如图为一动滑轮.请画出支点0、重力G 和拉力F 的力臂.5. 如图的弯曲杠杆 A 端吊一重物 平衡.试画出此力的方向和力臂.6. 如图ABC 为一弯曲的轻杆可绕 在C 点作用一个力F,使轻杆平衡 A 点转动，重为10N 的物体用绳挂在 AB 杆上. .请在图中画出：⑴绳对杆的拉力的图示 拼用字G.要想在B 端加一最小的力8. 如图，重物G=80N,绳子最多只能承受30N的拉力，为了将重物顺利地提升，在图上画出绳子的正确绕法夏求：省力，見馳改变用力的方向；；；:「■■■■■■■■■■■■-■"J ________「■*」13. 一根绳子最大承受拉力为400N,用这根绳子来提升重1000N的物体•已知所选用的滑轮每个重100N,要求人站在地面上能匀速提升重物，请在方框内画出滑轮组装力.14•用一机械效率为70%的滑轮组，将重2240N的货物提起，所用拉力为800N，则此时至少需要用几个滑轮，请在方框内画出安装图.15.如图，要求省力4/5,试在图中画出绳子的绕法.r1 1 1 1 1 1 1 1 1- ~ ~1| 厂------------------- ----------- -------H 1■|■1* 1| 1■i" 1111 11 1 1 I 1 |11i111|11111xnc9•要用最小的力将汽车拉动，试完成绳子的绕法•10. 按要求作图：11.不计滑轮自重，要想站在地面上用250N的力提升起600N的重物，至少需要用几个滑轮巧青在方框内画出安装图.......... ............... Q…Q12.要用300N的力来提升800N的重物，已知所用的滑轮每个重150N,如何用最少的滑轮来组装滑轮组？请在方框内画出安装图•1I1L ____________ __i11■ ■■■■■A. J」1|1k _ - _5四、电路：1•把图中各元件组成各自独立工作的电路，并各用一个开关来控制•2•如图是给出的电路元件符号，根据下列要求连接电路图(元件位置不动)⑴甲图中L i和L2两灯串联，电流表测串联电路中的电流；⑵乙图中L i和L2两灯并联，开关控制L i,电流表测干路中的电流.3•在虚框内填入适当的电学仪表，并标出电流方向及仪表的正、负接线柱•4•根据标出的电流方向，用电池组、电流表、电压表三个元件符号中的两个元件符号，分别填进电路图的空缺处，填进后要求灯泡L i和L2并联，且都能发光•5•在图中根据标出的电流方向，在1、2、3、4、5中填上适当的器材符号•要求:开关S i控制整个电路，开关S2仅控制电铃，电路中还有一个灯泡•6•将图中的元件连接起来，组成符合下列要求的电路:(i)只闭合开关S i时，红、绿灯都亮；(2)只闭合开关S2时，红、绿灯都不亮；(3)开关S i和S2都闭合时，绿灯不亮、红灯亮•7•把图中的三孔插座、灯泡与控制灯泡的开关接到电路的火线和零线上去•8•如图，有一根导线尚未连接•请用笔线代替导线补上，补上后要求：当滑动变阻器的滑片向左移动时，灯变亮•9•如图漏掉两根应该连接的导线•请用笔画线补上，使灯L i和L2并联，S同时控制L i和L2.11. 按照下图所给实验器材，设计一个测量小灯泡电阻的实验端移时，电流表的示数变小•连接实物图并把相应的电路图画在右边的方框内10.根据图甲所示的电路图,将图乙中的电路元件连成实物图non乙(H)noL2•且要求滑片P向A12. 按要求设计并连接上面的电路•要求:(1)两灯并联；(2)电流表测灯L i的电流；(3)变阻器用来改变灯L2的电流且其滑片向左移动时，灯L2变亮.则把设计好的电路图画在左边方框内，根据左边设计的电路图把右边的实物图连成电路13. 在如图所示的方盒内，有三个阻值均为R的电阻,A、B、C为三根引出线若AB 间的阻值为R, AC间阻值为R/2,试画出方盒内的电阻连接图.14. 有两盏电灯，一个单刀单掷开关S i,—个单刀双掷开⑴)关S2，一个电池组及导线若干•请设计一个电路图，要求当S i断开、S2接“ 1”时,两灯串联；当0闭合,S2接“2”时，两灯并联.15. 某医院病房有A、B、C三张病床，为了方便病人传值班医护人员，在每张病床前各装一个开关，在医护值班室内安装了标有床号的3个指示灯，医护人员可根据不同的指示灯的发亮判别哪位病人需要护理，请你设计一个能够满足以上要求的电路，并画出电路图，标出医护值班室和病房.16. 给你三个同型号的小灯泡、一个铅蓄电池、一个开关、导线若干，要求:开关闭合三灯都亮，开关断开、三灯都熄灭，请你画出可能的各种电路.17. 如下左图，为了便于甲、乙办公室相互传呼，两室内各设有电铃、开关一只，甲室内安置电源，请在图中画出电路，使任何一方闭合开关，对方电铃响.5^2■■:「二18. 如上右图所示，有一个黑匣子的里面有两个灯泡，用导线在匣内将它们接好.A、B、C是三根引出线的接线柱.当开关S接在A点时,只有一盏灯亮；当开关S接在B点时，两盏灯都亮.试在黑匣子内画出这两盏灯的连接图.2•如图标出通电螺线管的 N 、S 极和小磁针的N 、S 极. 3.如图,磁体的S 极与通电螺线管的 A 端相吸，在图中标出通电螺线管的 N 、S 极和电源的正、负极.4. 如图是通电螺线管.请标出螺线管的 N 、S 极和周围磁感线的方向.5. 请在图中标出螺线管的 N 、S 极和电流的方向.6.如图，给出了当开关闭合时，小磁针的转动方向.请在图中标出螺线管的 N 、S 极 和小磁针的N 、S 极.7.由图中静止小磁针的指向和电源的正、负极画出通电螺线管的绕线.8. 小磁针静止时的指向如图，在图中标出磁感应线的方向和磁体的磁极9. 如图，电路通电时电流表正常工作 ，小磁针静止.请标出电源的极性及小磁针的 极性，并画出通电线圈 B 的绕线.10. 在图中画出电磁铁的绕线并连接电路止在图中位置，并在图中标出电磁铁的 11. 如图，根据通电螺线管外小磁针的极性 电源的极性.，使开关闭合后，电磁铁旁的小磁针能静N 、S 极. ，五、电与磁：1.标出图中a 的条形磁铁和小磁针的极性 ；标出b 中磁铁的极性及磁感线的方向12. 根据图中的电流方向和通电螺线管的磁极绕制螺线管(10)NO SN2•到过海洋馆的同学都可以看到玻璃柜中千姿百态、形态各异的海鱼•如图是 某同学看到的一条鱼，请问这条鱼的实际位置在本位置的 _______ (填 上面”下面” 左边” 右边”).并利用光学原理画出看这条鱼的实际位置的光路图. 3•在图中大致作出入射光线 AO 的折射光线，并标出入射角 i 和折射角Y 5.如图人眼在A 处看见河里有一潜水员头上佩带的发光照明灯 B 。

..、如图所示的ABS发出的光经平面镜反射后的两条反射光线，试根据光的反、CD是同一发光点2 射定律用作图方法确定发光点S的位置．14、如图所示，F为凸透镜3、如图所示，光射在水面上，在图中画出反射光线．L的焦点，OO′为凸透镜的主光轴，AB为射向凸透镜且过焦点的光线，在凸透镜的右侧有一平面镜MN和主光轴OO′成45°，请画出经凸透镜折射后和经平面镜反射后的完整光路图．P经平面镜反射后过S发出的一条光线SOMNS4、如图所示，′为发光点S在平面镜中的像，若S点，请在图中找出发光点的位置，并完成光路．（保留作图辅助线）、根据平面镜成像特点，画出图中物体5AB在平面镜中所成的像．15B的光线．、画出图中静止在斜面上的物体A所受的重力G和它对斜面的压力F 的示意图．点出发，经平面镜反射后经过6、画出下图中从A16、图12甲所示是一吊灯悬挂在天花板上，其中O点为灯的重心，请画出吊灯所受的拉力和重力的示意图。

17、一块重为10N的砖被F=50N的压力压在竖直的墙壁上处于静止，如图所示，请你画出这块所受到的力的示意图（压力F除外）．18、如图所示，小球悬浮在水中，请在图中画出小球所受浮力和重力的示意图．19、如图所示，乒乓球漂浮在水面上，请画出乒乓球受到的重力G和浮力F7、如图所示，一束光从空气斜射向水面，请你在图中画出光的实际传播路径．浮的示意图．、作图题：一条光线照射到水面发生反射和折射，这条光线经水面折射后的光线如图所示，请在8图中画出它的入射光线和反射光线的大致方向．21、如图所示为钓鱼竿钓鱼的示意图，O为支点，画F1、F2的力臂L1 和L2．22、如图所示，在杠杆AB 上挂了一个重为G 的物体，为使杠杆在图中的位置静止。

请在杠杆上画出最小的动力 F 和它的方向。

、根据入射光线和折射光线，在图中的虚线框内画出适当的类型的透镜．922、在图中，请根据杠杆的平衡条件作出拔钉子时所用最小动力F的示意图和它的动力臂L1．请你对应画出它们的入射光线和折射如图所示，、10已知凸透镜的一条折射光线和一条入射光线，光线．11F、如图所示，一个凸透镜的主光轴与平静水面重合，为凸透镜的焦点．请画出图中光线在凸透镜左侧的入射光线以及图中光线进入水中的折射光线．23、（1）画出杠杆的动力臂和阻力臂（b、、如图所示，12a2）如图2所示，请在图中作出使杠杆平衡最小的力F经过凹透镜后的折射光线和a分别为一束入射光线和一束出射光线．请画出．与b对应的入射光线．;...极33、将图中的电磁铁连入你设计的电路中（在方框内完成），要求：（1）电路能改变电磁铁磁性的强弱；BAOB24、如图所示，活塞式抽水机部分可视为杠杆，O为支点，当与连杆相连的点向上运动时，（2 ）使小磁针静止时如图．．和A点的最小动力F1及动力臂L1B点所受的阻力F2画出作用在手柄34、如下右图，根据图中通电螺旋管的N和秤极，请标出磁感线的方向和小磁针的N极，并在括号内F125、如图所示是小明使用一杆秤称物体质量的情境．请画出秤砣绳对秤杆拉力的力臂L1标出电源的正、负极。

中考物理《光学作图》专项练习题(附答案)1．图中OA′是入射光线AO的折射光线，请在图中大致画出折射光线OB′的入射光线BO．2．如图所示，一束光线垂直射到玻璃砖的一个面．作出这束光线进入玻璃砖内的径迹和从斜面离开玻璃砖后的大致径迹．要求在斜面处标出法线．3．将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面如图乙所示，请画出这束光线在水中行进最后射出水面的光路图．4．画出图中的BC的入射光线和AO的折射光线____．5．如图所示，在平静的湖边有一盏路灯标记为S，潜水爱好者在水下E处看到路灯的像为S′．请画出水下E处的人看到路灯S的光路图，并根据平面镜成像特点画出路灯S通过水面所成的像A．（）6．如图所示，a、b是镜前一点光源S发出的光线经平面镜反射后的两条反射光线，请在答题卡的图中根据反射光线a、b画出点光源S的位置．7．如图所示，AB、CD是发光点S发出经平面镜反射后的两条光线，请在图中画出光路确定发光点S的位置和它经平面镜所成的像S′。

8．如图所示，请将下列光路图补充完整．( )9．如图所示，水面上方有一发光点A1，水中另有一发光点A2．人在空气中看到A2在水中的位置就是A1在水中的像A的位置，请画出：（1）A1发出的光经水面反射进入人眼的光路图；（2）A2发出的光进入人眼的光路图．10．图中L为凸透镜，MN为其主光轴，D为光心，若物体AB经凸透镜成的实像为A'B’，试用作图的方法确定凸透镜的一个焦点F，并在图中标出F的位置．11．小宇的妈妈喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小宇想让室外太阳光照射到盆中花上的B处，如图．请你在图中把光路补充完整并过A点画出放置的平面镜．12．一条光线照射到水面发生反射和折射，这条光线经水面折射后的光线如图所示．请在图中画出它的入射光线和反射光线的大致方向．( )13．如图所示，暗室内有一盛水的水槽，水槽上方一激光束入射到平面镜（图中未画出）上的O点，光束经平面镜反射后照射到水槽中的B点。

中考物理《光学作图》专项练习题(附答案)1．如图所示，护林员利用一块平面镜使此时的太阳光水平射向山洞中P 点，请你画出平面镜的位置．2．作出蜡烛发出的光通过透镜之后的光线．3．画出图中S点发出的一条入射光线经平面镜反射后过P点的光路。

4．如图所示，点S表示天空中的小鸟，点S′表示游泳者在水下看到的小鸟，请画出游泳者能看到小鸟的一条入射光线和对应的折射光线．（保留作图痕迹）( )5．如图所示，光源Q发出一束光经平面镜反射在墙上显示出一个光点．①画出光源Q在平面镜中的像①画出平面镜发射的光线并标出墙上光点的位置6．在图中画出平面镜的位置，要求保存作图痕迹_______。

7．如图所示，SA、SB是光源S发出的两条光线．其中SA平行于主光轴，SB过左焦点，请画出这两条光线通过凸透镜后的光线．( )8．如图所示，（两透镜焦距相同）根据已知光线画出原先的入射光线和后来的折射光线。

9．如图，MN为凸透镜L的主光轴，A′B′为物体AB通过凸透镜所成的虚像，请通过作图标出凸透镜L和焦点F的位置。

10．请画出入射光线通过透镜后的折射光线．( )11．如图所示，一束水平光线从空气进入玻璃，在交界处同时发生反射和折射现象，在图上作出反射光线和折射光线．( )12．一束光线从空气斜射向水面，在界面处同时发生了反射和折射，如图所示，已知反射光线，请作出入射光线和大致的折射光线13．当光线从水射向空气时，它的反射光线如图所示，画出入射光线和折射光线．14．如图所示，一束光射向三棱镜，画出这束光两次折射的大致光路。

15．如图所示，一凸透镜放置于水中其主光轴与水面重合，现有一束平行于水面的入射光线通过凸透镜后折射入水中，请画出完整的光路．( )16．如图所示，ab是光源S射向平面镜后的一条反射光线，射向凹透镜的焦点F.S′是光源S在平面镜中的像．请画出：(1)光源S的位置；(2)ab的入射光线；(3)ab经凹透镜的折射光线．17．如图所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜(保留作图痕迹)．18．如图所示，AB是由点光源S发出的一个入射光线，CD是由S发出的另一条入射光线的反射光线，请在图中画出点光源S点的位置．19．请在图中画出两条入射光线经过凸透镜后的折射光线．20．如图是人眼看见A′物体在平面镜中的像A′的示意图，请确定物体A的位置并画出入射光线．( )参考答案1．【详解】过P点作水平直线与入射光线相交于o点，OP是反射光线，作入射光线和反射光线之间夹角的角平分线，角平分线就是法线的位置，然后垂直于法线画出平面镜的位置；如图所示：【点睛】】本题是光的反射定律的应用，关键要找出法线是入射光线和反射光线夹角的角平分线，平面镜与法线垂直的关系．2．【详解】根据凸透镜的三条特殊光线作图：与主光轴平行的光线，折射后过焦点；过凸透镜光心的光线，传播方向不变；据此作图如下：【点睛】涉及凸透镜或凹透镜的光路作图，应牢记凸透镜和凹透镜的三条特殊光线，在画图中灵活运用，像这一类的作图即可迎刃而解．3．【详解】首先根据像与物体对称作出S的像S’，如图，再连接S’P，交点平面镜于O点，则OP为反射光线，连接SO为入射光线，如图：【点睛】此类作图依据是平面镜成像的原理，如果根据反射定律是不能一下找准正好经过A点的反射光线的；而平面镜成像时，是反射光线的反向延长线相交形成物体的像，所以找出物体的像后，连接像点到P 点，则OP一定为其中一条反射光线。

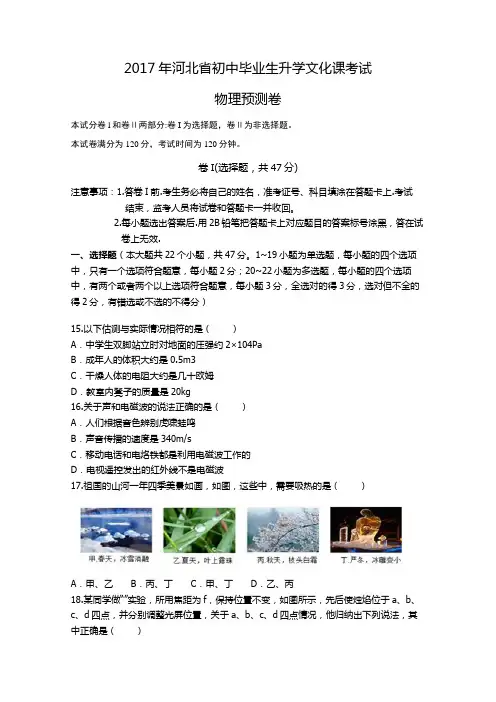

2017年河北省初中毕业生升学文化课考试物理预测卷本试分卷l和卷Ⅱ两部分:卷I为选择题，卷Ⅱ为非选择题。

本试卷满分为120分，考试时间为120分钟。

卷I(选择题，共47分)注意事项：1.答卷I前.考生务必将自己的姓名，准考证号、科目填涂在答题卡上.考试结束，监考人员将试卷和答题卡一并收回。

2.每小题选出答案后.用2B铅笔把答题卡上对应题目的答案标号涂黑，答在试卷上无效.一、选择题（本大题共22个小题，共47分。

1~19小题为单选题，每小题的四个选项中，只有一个选项符合题意，每小题2分；20~22小题为多选题，每小题的四个选项中，有两个或者两个以上选项符合题意，每小题3分，全选对的得3分，选对但不全的得2分，有错选或不选的不得分）15.以下估测与实际情况相符的是（）A．中学生双脚站立时对地面的压强约2×104PaB．成年人的体积大约是0.5m3C．干燥人体的电阻大约是几十欧姆D．教室内凳子的质量是20kg16.关于声和电磁波的说法正确的是（）A．人们根据音色辨别虎啸蛙鸣B．声音传播的速度是340m/sC．移动电话和电烙铁都是利用电磁波工作的D．电视遥控发出的红外线不是电磁波17.祖国的山河一年四季美景如画，如图，这些中，需要吸热的是（）A．甲、乙B．丙、丁C．甲、丁D．乙、丙18.某同学做“”实验，所用焦距为f，保持位置不变，如图所示，先后使烛焰位于a、b、c、d四点，并分别调整光屏位置，关于a、b、c、d四点情况，他归纳出下列说法，其中正确是（）A．烛馅位于a点，屏上出现实像最大B．烛焰位于c点吋，屏上出现实像最大C．烛焰位于b点，屏上出现正立实像D．烛焰位于d点，成倒立放大虚像19.小明学习惯性的知识之后，在探究跳远成绩是否与地球自转有关的研究中，他查了相关资料，发现地球由西向东自转，赤道附近的速度约为460m/s，滨州市城区地面的自转速度约为370m/s．关于跳远成绩与地球自转关系的分析中正确的是（）A．因为人有惯性，地球没有惯性，所以向东跳成绩更好B．因为人的惯性小，地球的惯性大，所以向西跳成绩更好C．因为跳起后，地球会向东自转一段距离，所以向西跳更有利有提高成绩D．因为人和地球都有惯性，且自转速度相同，无论向哪跳对成绩都没有影响20.关于如图所示的电和磁知识描述错误的是（）A．甲图说明同种电荷相互吸引B．乙图说明电流周围存在磁场C．丙图是电动机工作原理示意图D．丁图是有金属外壳的家用电器使用的插座21.下列说法中正确的是（）A．匀速下落过程中的跳伞运动员的机械能减小B．在空中下落的排球，运动得越来越快，是因为排球具有惯性C．汽车受到力的作用，它的运动快慢或运动方向一定发生改变D．小安站在磅秤上，小安对磅秤的压力和磅秤对小安的支持力大小一定相等22．图1所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压为3V 且保持不变，闭合开关S 后，滑片P 从b 端移动到a 端的过程，电压表示数U 与电流表示数I 的关系图象如图2所示，下列判断正确的是（ ）A ． R1的电阻为5ΩB ．滑动变阻器的最大电阻为10ΩC ．电路消耗的最大总功率为1.8WD ．电路消耗的最小总功率为1W二、填空及简答题（本大题共9个小题；第24小题4分，其它小题每空1分，共31分）23．“神舟十号”载人飞船中，宇航员与地面控制中心是通过 _传递信息的。

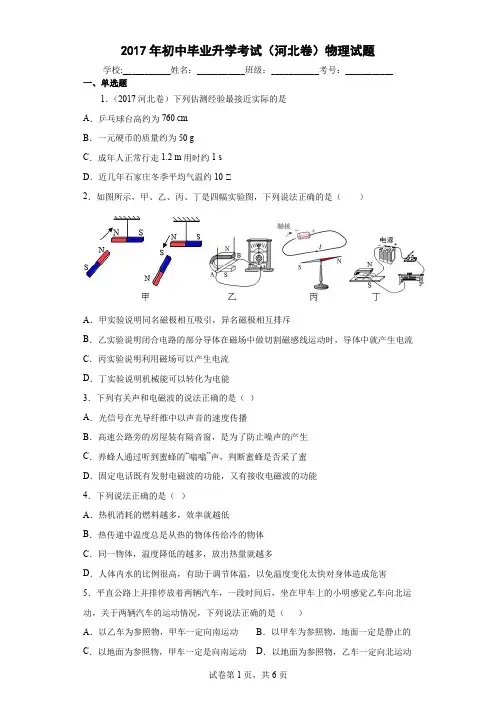

2017年初中毕业升学考试（河北卷）物理试题学校:___________姓名：___________班级：___________考号：___________一、单选题1．（2017河北卷）下列估测经验最接近实际的是A．乒乓球台高约为760 cmB．一元硬币的质量约为50 gC．成年人正常行走1.2 m用时约1 sD．近几年石家庄冬季平均气温约10 ℃2．如图所示，甲、乙、丙、丁是四幅实验图，下列说法正确的是（）A．甲实验说明同名磁极相互吸引，异名磁极相互排斥B．乙实验说明闭合电路的部分导体在磁场中做切割磁感线运动时，导体中就产生电流C．丙实验说明利用磁场可以产生电流D．丁实验说明机械能可以转化为电能3．下列有关声和电磁波的说法正确的是（）A．光信号在光导纤维中以声音的速度传播B．高速公路旁的房屋装有隔音窗，是为了防止噪声的产生C．养蜂人通过听到蜜蜂的“嗡嗡”声，判断蜜蜂是否采了蜜D．固定电话既有发射电磁波的功能，又有接收电磁波的功能4．下列说法正确的是（）A．热机消耗的燃料越多，效率就越低B．热传递中温度总是从热的物体传给冷的物体C．同一物体，温度降低的越多，放出热量就越多D．人体内水的比例很高，有助于调节体温，以免温度变化太快对身体造成危害5．平直公路上并排停放着两辆汽车，一段时间后，坐在甲车上的小明感觉乙车向北运动，关于两辆汽车的运动情况，下列说法正确的是（）A．以乙车为参照物，甲车一定向南运动B．以甲车为参照物，地面一定是静止的C．以地面为参照物，甲车一定是向南运动D．以地面为参照物，乙车一定向北运动二、多选题6．在探究凸透镜成规律的实验中，蜡烛、凸透镜和光屏的位置如图所示，烛焰在光屏上恰好成一清晰的像，下列说法正确的是（）A．凸透镜的焦距可能是8cmB．图中凸透镜成像的特点应用在了照相机上C．保持透镜和光屏位置不同，移动蜡烛，烛焰仍可在光屏上成清晰的像D．保持蜡烛和光屏位置不动，移动凸透镜，光屏上能成放大清晰的烛焰像7．用五个相同质量的滑轮和绳子组成如图所示的甲、乙两个滑轮组，在绳子自由端分别用力将重力为G的物体匀速提升，乙滑轮组的效率为η乙，不计摩擦、绳和木板的重，下列说法正确的是（）A．两个滑轮组的机械效率可能相等B．F1一定大于F2C．每个滑轮重为D．甲、乙将重物提升相同的高度，F1与F2的功率可能相等8．如图所示，电源电压不变，P置于中点，a为电流表或电压表。

中考物理模拟题《光学作图》专项测试题(附参考答案) 学校:___________班级：___________姓名：___________考号：___________一、作图题1．画出小孔成像光路图，作出物体（以带箭头的线段代表）的像。

2．在如图中，画出入射光线AO的反射光线OB，并标出反射角大小。

3．如图所示，从点光源S发出的一条光线射向平面镜，经平面镜反射后射向墙壁上的O点处。

请作出这条入射光线并完成光路图。

4．如图所示，将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，请画出这束光线在水中行进、最后射出水面的光路图．5．根据平面镜成像的规律，作出图中物体AB在平面镜中所成的像。

6．如图是人眼看见A′物体在平面镜中的像A′的示意图，请确定物体A的位置并画出入射光线．7．如图所示，在A点看到水中物体S的像在S′，请你画出一条在A点看到物体像S′的光路图。

8．画出入射光线的反射光线并标出反射角。

9．如图是光源S经平面镜反射的两条光线，请画图确定光源位置，并完成光路图．10．如图所示，一束光由空气斜射向水面。

请画出它经水面的反射光线，并大致画出折射光线。

11．在图中大致画出光从空气进入水中的折射光线．12．如图所示，AO为入射光线，OB为反射光线，请在图上画出平面镜位置．13．如图所示，在平静的湖边上方有一盏路灯，潜水员在水下E处看到了路灯的像．图中A、B两点，其中一点是路灯的发光点，另一点是路灯的像点．请你区分发光点、像点，在图中画出水下E处的潜水员看到路灯的光路图．14．根据要求规范作图：如图所示，请作出入射光线AO射入水中的折射光线OB的大致方向。

15．光线L射到某平面镜上，使其沿水平方向传播，如图所示．请在图中画出所需平面镜的位置。

(要求保留必要的作图痕迹)16．根据平面镜成像原理作出物体AB的像17．古诗词蕴含着很多光学知识，唐代诗人储光羲在《钓鱼湾》中写道“潭清疑水浅”，如图所示A是水底某点，请你完成人眼看到水底A点变浅的光路图。

中考物理高频考点《光学作图》专项练习题-带答案学校:___________班级：___________姓名：___________考号：___________一、作图题1．如图所示，激光笔从A点发出激光，在平面镜上留下一个红色亮点O，请画出激光入射到镜面和离开镜面后的径迹。

2．如图所示，一束光线从空气斜射到水面时发生反射和折射，OB为反射光线，请作出入射光线和大致的折射光线方向。

3．如图所示，请画出入射光线经凹透镜后的折射光线，将光路图补充完整。

4．如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内．请你通过作图画出平面镜并标出反射角的度数．5．如图所示，一束光从水中斜射到水面，请画出反射光线和折射光线的大致方向．6．物理素养挑战赛中，小平被要求用A处的激光手电照亮B处的物体，但两者中间有一位置固定不透光的遮挡物。

于是他找来一个平面镜放在如图所示的位置顺利完成任务，请你画出他用到的光路。

7．请在图中完成光路图。

8．如图，渔民看到水中S′处有一条鱼，为了叉到鱼，他们不是对准图中的S′，而是对准位置更深的S叉去。

因为S才是鱼真实的位置，S′处是鱼的像的位置。

请你在图中作出由S发出经过水面后射入人眼的光线。

9．在图中，应用平面镜成像的特点画出物体AB在平面镜中成的像A'B'。

10．在下图中完成光路图，并标出A点的像A’。

11．一束光从空气斜射到水面上，折射光线如图所示，请画出对应的入射光线和反射光线。

12．一圆形蓄水池装满水，水面与地面相平，在池的中心正上方B处悬挂着一盏灯，一人站在岸边，设A处为人眼，作出灯发出的光经过水面反射后进入人眼的光路图．（保留作图痕迹）13．如图所示，一束光线从水中射向空气，在水面发生了折射，请画出折射光线的大致方向，并标出折射角r．14．在下图中，根据给出的入射光线AO画出反射光线OB，并标出反射角的度数。

15．画出如图中对应的折射光线；16．请完成图中的光路图17．请画出图中物体AB在平面镜中所成的像A'B′。

2017年中考物理光学专题复习精品作图题62道1.如图，请作出凸透镜的入射光线和进入水中的折射光线。

答案：折射光线过焦点，则入射光线平行于主光轴；先过入射点O画出法线，再根据折射角小于入射角画出折射光线，如图所示：2.在图中用平面镜成像特点作出物体AB的像．答案：先作出端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为物体AB的像，如图所示：3.如图1所示，一束光线在空气和水两种介质的介面上同时发生反射和折射，图中已标出反射光线，请画出折射光线的大致方向和入射光线．答案：首先作出法线，然后在空气中法线的左侧，根据反射角等于入射角作出入射光线；再根据折射角小于入射角；在水中法线的另一侧作出折射光线，如图所示：4．如图所示，已知光线在水面反射的光线OB，O为入射点．请作出其入射光线和进入水中的折射光线．答案：5．一束光线从空气斜射向某透明介质表面O点，同时产生反射和折射，已知其反射光线和折射光线垂直，请在图中作出反射光线和折射光线，并在图中标出折射光线与法线的夹角。

6．如图所示，一束光线经凸透镜折射后，射向与凸透镜主光轴平行的平面镜，请你在图中画出：（1）射向凸透镜的入射光线；（2）经平面镜的反射光线；（3）标出反射角的度数7．如图所示，两条入射光线（或延长线）分别过凹透镜的光心O和焦点F，分别画出经过凹透镜折射后的光线。

8．如图所示，凸透镜的主光轴垂直于平面镜，一束平行于主光轴的光先后经凸透镜折射和平面镜反射后，平面镜前的人看到经平面镜反射后的光束好像是从平面镜后的P点射出（P 点在凸透镜的主光轴上）．请你找出凸透镜的一个焦点F，并完成光线α的光路图。

5题图 6题图 7题图 8题图答案：9．请完成图中两条光线经过凸透镜后的传播路径。

答案：10.完成图甲中光路图，在图乙中画出通过透镜后的折射光线。

【答案】11.如图所示，SA、SB是光源S发出的两条光线．其中SA平行于主光轴，SB过左焦点，请画出这两条光线通过凸透镜后出射光线（注意标出箭头方向）。

光学作图专题一、作图题1、如图10中S是发光点， S′经凸透镜所在的虚像。

(1)画出入射光线SA的折射光线的位置。

(2)作图确定此透镜的焦点。

2、（1）如图下左所示，F1、F2为凸透镜焦点。

CF2是经凸透镜折射后的光线，AB为一过焦点且与主光轴垂直的平面镜，请画出CF2进入凸透镜前的入射光线和经平面镜反射后的光线。

(2)如图下右所示，一个人站在河岸上，在B点位置可以看到对岸上发射塔的塔尖A在水中的倒影A′，完成光路图（保留作图痕迹）．3、请你在下图两个虚线框内分别画出一个适当的光学器件，使它能够满足图中改变光路的要求，并补齐光路。

4、平面镜、凸透镜、凹透镜都可以使一细束光的光路发生如图的改变．请在图（A）（B）（C）中分别画出示意图．5.如图所示,是探究凸透镜成像规律实验时,光屏上所得到的像.请你在图上大致画出其所对应的物体.6、如图所示，OO′为凸透镜的主光轴，S′为点光源S经凸透镜成的像，SA为光源S发出的一条光线，请在图中适当的位置画出凸透镜，并完成光线SA通过凸透镜的光路图．7、如图所示，B为发光点A通过凸透镜所成的像，试通过作图画出凸透镜的光心O及两个焦点F的位置；8、体温表上部既是三棱又是圆柱面，并且有一个面涂成乳白色，其中AB为水银柱的直径。

请作图说明其看到的像的光路图。

9、如图，黑箱内有一只焦距为3cm的凸透镜和一只平面镜，请你画出黑箱内的光路图，并标出平面镜上入射角的度数。

10、如图11所示，由发光点A发出的光射到水面上，同时发生反射和折射，反射光线经过S点，试在图中画出入射光线、反射光线和大致的折射光线．11、按照题目要求完成作图：（1）通过细管可以看见水底的物块，但从细管穿过的直铁丝，却碰不上物块。

请在图10中作出通过细管看见物块的入射光线。

12、如图所示为一个等腰直角玻璃砖，一束光线从一个直角边AB垂直入射。

请你画出该光线从AB边折射进入玻璃砖，从斜边AC反射后从另一个直角边BC出射的光路图。

题型复习(二) 作图题题型之一光学作图1．(2016·孝感)如图所示是一种称为“角反射器”的光学装置，有一束激光沿a、b方向入射到平面镜S1上．试在图中作出经平面镜S1、S2反射后的光路(保留必要的作图痕迹)．解：2．(2016·西宁)如图所示的是一条经水面反射后的光线，在图中画出其入射光线的准确方向及对应的折射光线的大致方向．解：3．(2016·威海)如图所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜(保留作图痕迹)．解：4．(2016·盘锦)如图所示，不透明的容器内装有水，为了使从A点发出的光照亮水面上的B点，可以在C点安装一块平面镜．请把安装在C点的平面镜画出来并完成光路图，同时大致画出这束光进入水中的折射光线．解：5．(2016·河南)如图所示，在某房间的天花板上装有平面镜M，S为一灯泡， P为不透明的墙．请画出灯泡发出的光经平面镜反射后，能够照亮P墙右侧最大区域的光路图．解：6．(2016·常州)平静水面以上的小鸟和水中的小鱼，某时刻的实际位置如图所示，水面一侧C点的人眼恰好看到它们在水中的像重合，以小鸟眼睛A点代表小鸟，以小鱼眼睛B点代表小鱼，请画出小鸟在水中像的位置以及人眼看到小鱼的光路图．(保留作图痕迹)解：7．(2016·湘西)根据入射光线和折射光线，在图中虚线框内画出适当类型的透镜．解：8．(2016·河源)如图所示P是物体的像位置，“O”是透镜光心的位置，请在图中“O”位置画出所需要透镜并完成光路图．解：9．(2016·葫芦岛)如图所示，ab是光源S射向平面镜后的一条反射光线，射向凹透镜的焦点F.S′是光源S 在平面镜中的像．请画出：(1)光源S的位置；(2)ab的入射光线；(3)ab经凹透镜的折射光线．解：题型之二力学作图1．(2016·攀枝花)如图所示，货物A随小车B一起向右做匀速直线运动，请在图中作出货物A所受力的示意图．解：2．(2016·德阳)木块A静止在水面上，作出它受力的示意图．解：3．(2016·达州)如图所示，物体以初速度v沿表面粗糙的固定斜面向上运动，请画出物体沿斜面向上运动过程中所受力的示意图(力的作用点画在物体的重心)．解：4．(2016·永州)如图是小罗同学在今年的体育测试中掷出的实心球在空中飞行时的情形．请在图中画出该实心球在图示位置时所受重力的示意图．解：5．(2016·大连)如图所示，用杠杆将物体A吊起，O点是支点，请画出拉力F1的力臂L1和物体A所受的重力G的示意图．解：6．(2016·泰安)如图所示，一轻质杠杆AC可绕支点O自由转动，在B点挂一重为G的物体．为使杠杆在水平位置保持平衡，画出施加在杠杆上最小力F的示意图．解：7．(2016·丹东)如图所示，活塞式抽水机AOB部分可视为杠杆，O为支点，当与连杆相连的B点向上运动时，画出作用在手柄A点的最小动力F1及动力臂L1和B点所受的阻力F2.解：8．(2016·怀化)用一杠杆提一重物，如图所示，请画出图中力F的力臂．解：9．在图中画出滑轮组最省力的绕绳方法．解：10．2014年6月，台湾农民张文任栽种出一个超级大南瓜．为将南瓜顺利装车，村民们用如图所示的滑轮，用绳子绕制成滑轮组．在20 s时间内，村民们用750 N的拉力将绳端沿竖直方向匀速向下拉动6 m，把南瓜提升1.5 m(g取10 N/kg)．按题意画出滑轮组的绳子绕法．解：11．一根绳子最多能承受300 N的拉力，现要用它吊起820 N的货物，请你据此条件，在图中画出滑轮组的绕线．(不计动滑轮自重和摩擦)解：题型之三电磁学作图1．(2016·北海)请用笔画线代替导线，在图中将两个灯泡、开关连成串联电路．解：2．(2016·湘西)请将滑动变阻器接入电路，要求：滑动变阻器的滑片向左移动时灯泡变亮．解：3．(2016·广安)如图所示，这是“伏安法”测小灯泡的电阻所需的电路图，请在○中填上字母A和V，让它们变成电流表和电压表．解：4．(2016·临夏)请将两个标有“220 V40 W”的灯L1、L2连接在家庭电路中，要求开关S控制两盏灯，S 闭合后两盏灯都能正常发光．解：5．(2016·岳阳)请用笔画线代替导线，将图中三孔插座接入家庭电路中．解：6．(2016·重庆)请在图中的A点用箭头画出条形磁体外部磁感线的方向．解：7．(2016·盘锦)如图，根据放在两个磁极间小磁针的指向，标出两个磁极的名称及a、b两条磁感线的方向．解：8．(2016·桂林)请在图中标出电流方向和通电螺线管的N极．解：9．(2016·兰州)如图所示，请按要求连接电路，使得开关S闭合后，两个通电螺线管相互吸引；标出小磁针静止时的N极．解：10．如图是利用太阳能给LED路灯供电的自动控制电路的原理示意图．其中，R是光敏电阻，光敏电阻的阻值R随光照度的增强而减小．白天，通过太阳能电池板与蓄电池回路将太阳能转化为化学能储存在大容量蓄电池内．傍晚，当光照度小于一定值时，通过蓄电池与LED路灯回路，路灯开始工作．请用笔画线将电路原理图连接完整，使工作电路能正常工作(与触点的接线只能接在静触点上，图中已给出静触点D、E、F、G的四根引线，连线不能交叉)．解：。

光学作图专项练习（一）一、光的直线传播作图：1.“井底之蛙”常用来形容“目光短浅”，如图所示，在枯井底Q 点趴着一只青蛙，用光线画出井底之蛙的视野范围。

2.站在窗口前的一个小孩，那么他看到窗外的范围是什么，请在图中用图来表示出来。

3.如下图所示，小孔前有一物体AB ，请画出AB 经过小孔成像的光路图，并在光屏MN 上标出。

二、光的反射作图：4.请在下图中画出反射光线或入射光线并标出反射角的度数。

5.如图所示，小明通过一平面镜看到了桌子下面的小球．图中画出了入射光线和反射光线，但末 标出光的传播方向．在图中用箭头标出光的传播方向，并根据光的反射定律画出平面镜。

6.为了把竖直照射的太阳光经平面镜反射后，沿水平方向射入涵洞中，请在图中画出平面镜的位 置，并完成光路图。

第1题图第3题图第2题图7.如图所示，一条光线经过平面镜反射后，竖直向下射入井中，请在图中画出平面镜，并标出法线。

三、平面镜成像作图： 8.根据平面镜成像特点画出物体在平面镜中所成的像。

9.下图中A ′B ′是物体AB 在平面镜中所成的像，请在图中画出平面镜的位置。

10.如图S 是发光点，S ′是S 在平面镜中的像，SA 是射向平面镜的一条入射光线，在图中画出平面镜的位置和SA 的反射光线。

11.如图所示的两条反射光线是同一发光点S 发出的光经平面镜反射后形成的，请你画出发光点S 的位置。

12.如图所示，发光点S 在平面镜MN 中的像为S 1，当平面镜转过一定角度后，它的像为S 2，请你画出转动后平面镜的大致位置。

13.平面镜前有一点光源S ，做出一条从光源S 射出的光线，使它经平面镜反射后，恰好经过A 点。

14.小明身高1.7 m ，站在竖直放置的平面镜前lm 处，他在镜中的像高是 m ，他到像的距离是第5题图第6题图第7题图第9题图第11题图第10题图m 。

若将一块木板放在平面镜前，如图所示，请画图说明他能否通过平面镜看到自己的脚尖。
