初中物理中考分类复习：光学作图题

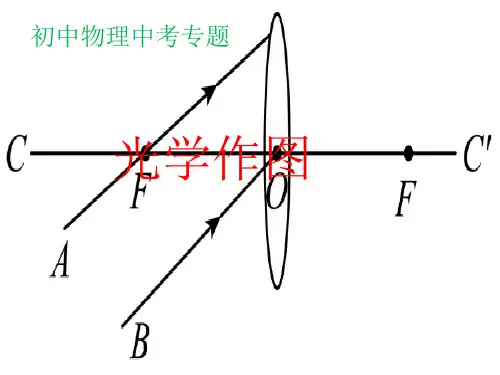

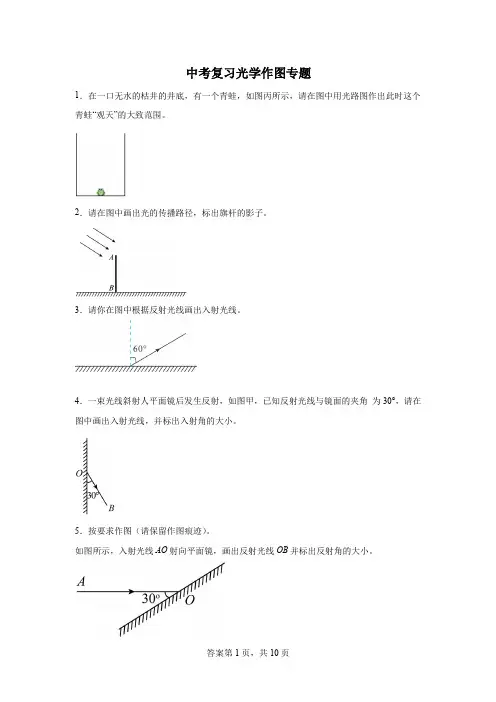

中考复习光学作图专题1．在一口无水的枯井的井底，有一个青蛙，如图丙所示，请在图中用光路图作出此时这个青蛙“观天”的大致范围。

2．请在图中画出光的传播路径，标出旗杆的影子。

3．请你在图中根据反射光线画出入射光线。

4．一束光线斜射人平面镜后发生反射，如图甲，已知反射光线与镜面的夹角为30°，请在图中画出入射光线，并标出入射角的大小。

5．按要求作图（请保留作图痕迹）。

如图所示，入射光线AO射向平面镜，画出反射光线OB并标出反射角的大小。

6．完成光路图，并标出入射角的度数．7．如图所示,一束光水平射入潜望镜镜口后,通过潜望镜进入小明的眼睛．请画出光的传播路径( )8．已知反射光线和入射光线，请确定平面镜的位置。

9．如图，A O''是AO在平面镜中的像。

画出平面镜的位置。

10．小明的乒乓球掉到沙发下，小明同学借助平面镜反射灯光找到了乒乓球。

图中已标示了入射光线与反射光线等，请在图中适当位置画出平面镜，并标出镜面与水平方向的夹角大小。

11．如图所示，平面镜前有一遮挡物，某同学站在平面镜前也能从镜子里的像中看到自己的脚跟，请作出人眼看到自己脚跟的光路图（B点为眼睛处，A点为脚跟）。

( )12．如图：根据水中的折射光线，请在图中画出它的入射光线和反射光线。

13．如图所示，一束光从空气射入玻璃。

请在图中画出光在玻璃中以及由玻璃射出空气的光路图。

14．小丽站在池塘边看见水中A点有一条鱼，试确定鱼大致的实际位置A′，并画出看见A 点的光路图。

参考答案：1．【详解】分别将青蛙与井口左边的端点、井口右边的端点相连成一直线，然后在直线上标出光线射向青蛙的箭头，即可得到两条射向青蛙的光线，这两条光线所夹区域就是青蛙的观察范围。

如图所示：2．【详解】根据光沿直线传播的特点，过A点作光线的平行线，与地面的交点到B点的距离即为影子的长度。

如图所示3．【详解】从图中可知反射角是60°，因为反射角等于入射角，所以入射角也为60°，在法线的左侧画出入射光线即可。

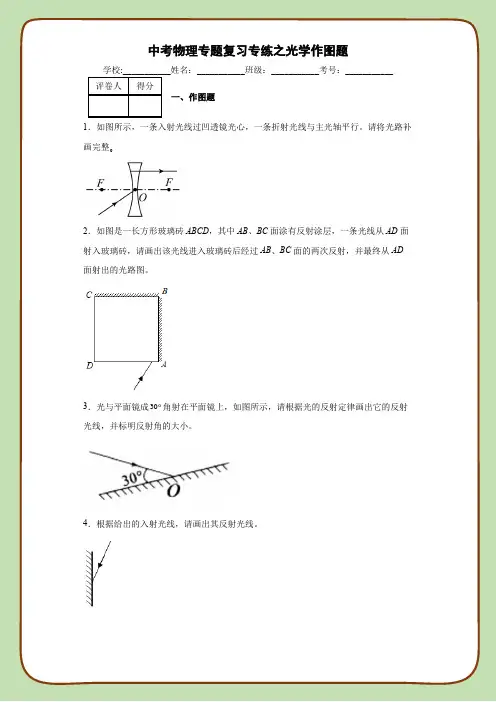

中考物理专题复习专练之光学作图题学校:___________姓名：___________班级：___________考号：___________评卷人得分一、作图题1．如图所示，一条入射光线过凹透镜光心，一条折射光线与主光轴平行。

请将光路补画完整｡2．如图是一长方形玻璃砖ABCD，其中AB、BC面涂有反射涂层，一条光线从AD面射入玻璃砖，请画出该光线进入玻璃砖后经过AB、BC面的两次反射，并最终从AD 面射出的光路图。

3．光与平面镜成30角射在平面镜上，如图所示，请根据光的反射定律画出它的反射光线，并标明反射角的大小。

4．根据给出的入射光线，请画出其反射光线。

5．如图所示，利用一块平面镜使太阳光水平射入隧道内，请你通过作图画出平面镜，并在图中标出反射角的度数。

6．请根据要求作图（保留作图痕迹）。

图中A'B'是物体AB 在平面镜中所成的像，请根据平面镜成像特点作出物体AB 。

7．请在图中画出物体AB 在平面镜中所成的像AB。

8．如图，装有水的烧杯底部有一枚硬币A ，眼睛在B 处看到硬币在C 处。

画出人眼看到硬币的光路图。

9．如图所示，一束光AB 从空气斜射向透明玻璃，请作出这束光的反射光线和大致的折射光线。

（保留作图痕迹）10．如图所示，一束光射向一块玻璃砖．画出这束光线进入玻璃和离开玻璃后的径迹（注意标出法线）．( )11．请在图中画出光线经过凹透镜后的光路图（F为焦点）。

12．图中已给出入射光线和出射光线，请在方框中画出适当的透镜。

13．如图，点光源S位于凸透镜一侧。

在图中画出S发出的两条光线通过凸透镜后的折射光线。

14．如图所示，请补充平面镜的入射光线和透镜的折射光线，完成光路图。

( )15．如图所示，在清水池底水平放置一平面镜，一束光射向水面的A点，经水折射和平面镜一次反射后射向水面的B点，请作出该过程的光路图。

16．如图所示，SC、SD为点燃的蜡烛发出的两条光线，光线SC平行于凸透镜的主光轴，O为凸透镜的光心，F为凸透镜的焦点：光线SD斜射到平面镜上。

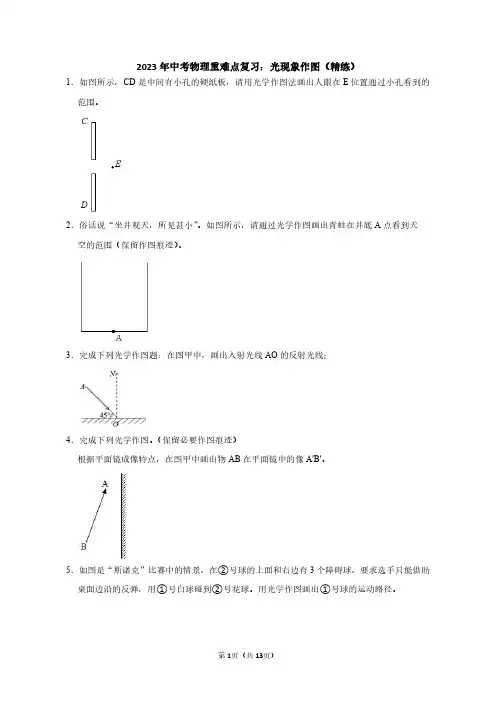

2023年中考物理重难点复习：光现象作图（精练）1．如图所示，CD是中间有小孔的硬纸板，请用光学作图法画出人眼在E位置通过小孔看到的范围。

2．俗话说“坐井观天，所见甚小”。

如图所示，请通过光学作图画出青蛙在井底A点看到天空的范围（保留作图痕迹）。

3．完成下列光学作图题：在图甲中，画出入射光线AO的反射光线；4．完成下列光学作图。

（保留必要作图痕迹）根据平面镜成像特点，在图甲中画出物AB在平面镜中的像A'B'。

5．如图是“斯诺克”比赛中的情景，在②号球的上面和右边有3个障碍球，要求选手只能借助桌面边沿的反弹，用①号白球碰到②号花球。

用光学作图画出①号球的运动路径。

6．如图所示，一束光从空气斜射到水面上将会怎样传播呢，请你按照光学的作图量规完成实际情况下光继续传播的光路图。

7．某校新建成一个喷水池，在池底的中央安装一只射灯，池内无水时，射灯发出的一束光照在池壁上，在S点形成一个亮斑，如图所示，现往池内注水，水面升至b位置时，站在池旁的人看到亮斑的位置在Q点，请你用光学作图找到Q点。

8．如图所示，暗室中A点放一支点燃的蜡烛，墙壁上有一平面镜MN。

暗室中甲、乙、丙、丁四名同学中能通过平面镜看到烛焰的是。

请通过光学作图判断，保留作图痕迹。

9．如图是小林同学在实验室做实验，工作台上光线太暗，小明想利用两块平面镜，利用光的反射将室外的太阳光反射到工作台上，请你通过光学作图帮助小明完成这一构想。

10．小雨暑假在体育馆参加跳水活动，她站在水池上方的跳板上向清澈的池水中观察时发现，原本水平的池底看起来却呈“锅”形，正下方的水最深，四周的水逐渐变浅。

这是什么原因呢？小雨通过光学作图分析，明白了其中的道理。

如图，A为小雨眼睛的位置，B为小雨正下方池底上的某一点，C、D是池底上B点周围的某两点，请用光学作图画出小雨看到池底B、C、D点的光路图，并画出她看到池底的大致形状。

11．如图所示，在一个水塘的表面均匀漂浮些鱼食，一只小鱼正在A处。

2024年中考物理专题训练——光学作图1．做出物体AB在平面镜中所成的像（保留必要的作图痕迹）。

2．画出图中入射光线AO经平面镜反射后的光线．3．如图所示，一束光从水里斜射入空气中，请在图中画出反射光线和大致的折射光线。

4．钱包掉到沙发下。

没有手电筒，小明借助平面镜反射灯光找到了钱包。

图中已标示了反射光线与入射光线，请在图中标出平面镜，并画出法线。

5．如图所示，已知一条入射光线过凸透镜的光心O，一条经过凸透镜折射后的光线与主光轴平行，请分别画出它们对应的出射光线和入射光线．6．请在图中画出光线AO的折射光线和BC的入射光线．7．如图所示，水平地面MN上有一光源S．在光源右侧放置一个不透明的物体A．地面上方有一与地面平行的平面镜PQ，试标出物体A右侧地面被光源S照亮的范围O1O2，并画出光路图．8．如图所示，请画出人眼暗从A点看到物体S在平面镜中的像S′的光路图．9．请在图中画出光线的反射光线和折射光线。

10．有一点光源S，它在平面镜中的像与凸透镜的焦点F重合，S发出的一条光线经平面镜反射后。

反射光线为a、如图所示。

请在图中到画出：⑴凸透镜的焦点F；⑵点光源S的位置；⑶光线a经过凸透镜后的折射光线。

11．如图所示，AO为入射光线，ON为法线．请画出入射光线AO的反射光线．12．如图所示，在某房间的天花板上装有平面镜M，S为一灯泡，P为不透明的墙．请画出灯泡发出的光经平面镜反射后，能够照亮P墙右侧区域的光路图．13．如图所示，A、B是镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中标出点光源S和像点S’的位置，并完成反射光路图。

14．如图所示，S′是点光源S在平面镜中所成的像，S发出的一条光线经平面镜反射后恰好经过凸透镜左侧焦点F。

要求：画出点光源S；补充入射光线；画出反射光线经过凸透镜的折射光线。

15．按题目要求完成．如图，一束光从空气斜射入水中，请画出反射光线和折射光线．16．当光线从水射向空气时，它的反射光线如图所示．画出入射光线和折射光线．17．在该图中，画出光线经凸透镜折射后的光路图．18．如图所示，请作出入射光线AO的反射光线OB和折射光线OC，并标出反射角的度数。

光学作图专练1．如下左图所示，小孔前有一发光点S，利用光的传播规律作出它经过小孔在光屏上的落点。

2．画出如下右图中物体AB在平面镜中所成的虚像A′B′。

AB3．如下左图所示，O′是O在平面镜中成的像，在图中画出平面镜的位置，并画出线段AB 在该平面中成的像。

4．如下右图所示，一平面镜竖直放置，试根据图中的反射光线，画出其对应的入射光线。

O′A BO5．如下左图所示，平面镜与水平面的夹角为30°，一束与水平面平行的光线入射到平面镜上，请画出对应的反射光线，并标出相应的反射角及度数。

6．如下右图所示是一种称为“角反射器”的光学装置，有一束激光沿a、b方向入射到平面镜S1上。

试在图中作出经平面镜S1、S2反射后的光路，并保留必要的作图痕迹。

a b S1S230°7．如下图所示，有一束入射光线AO经平面镜反射后沿OB的方向射出，请在图中适当的位置并画出合适的不同光学元件。

8．如下图所示，发光点S发出的某光线经平面镜反射后，反射光线恰好经过A点，请在图中画出这条光线。

9．在碗底放一枚硬币S，向碗里倒水后，会观察到“硬币”上升，如下右图所示。

请将眼睛看到硬币像S′的光路图补充完整。

10．如下右图所示，光斜射到空气和玻璃的分界面时，发生了反射和折射．在图中标出反射角β并用箭头标出折射光线的传播方向．11．完成如下左图所示的折射光路图。

丙SA空气水12．如下图，一束光线从空气斜射到水面，请画出入射光线的反射光线及折射光线的大致方向。

空气水13．如下图所示，一束光射向玻璃砖，画出这束光进入玻璃砖后的折射光路。

14．如图所示，请画出入射或折射光线，使光路完整。

15．如下左图所示是一束平行主光轴的入射光线，请画出折射光线。

16．如下右图所示，作出光线通过透镜的光路图（保留必要的作图痕迹）。

17．如图所示是烛焰上S 发出的三条特殊光线，其中SA 经过左侧焦点，SB 经过光心，SC 平行于主光轴。

请画出这三条光线经过凸透镜后的折射光线。

2023年中考物理专题复习-光学作图1．在图中，根据给出的入射光线，画出相应的折射光线。

2．如图所示的a、b是两条由点光源S发出后又经平面镜反射的反射光线。

根据平面镜成像特点画出点光源S。

3．如图所示，根据平面镜成像特点画出物体AB所成的像。

4．在图中，补充完整的光路。

5．如图所示请画出这一条光线通过透镜后出射光线（注意标出箭头方向）。

6．画出折射光线或入射光线。

7．如图所示表示两条射向透镜的光线，请在图中画出它们通过透镜后的光路。

8．作出图中物体在平面镜中所成的像。

9．图中F是透镜的焦点，ab是烛焰发出的两条光线，请作出它们通过透镜后的出射光线。

10．书中有这样一个有趣的实验，起初茶碗看起来是空的，但当我们慢慢往茶碗中倒水时，你会发现碗中还藏着一枚硬币。

请画出小华刚看到硬币时的光路。

11．在图中已画出光线通过透镜前、后的光路，请在方框内画出适当的透镜。

12．根据图a、b中给出的入射光线，画出通过透镜后的折射光线。

13．如图所示，从S出来的一束光线射向平面镜后，反射光线经过点P，请你作出光路图。

14．一束光线从空气射入玻璃时，界面MN上的反射光线如图所示，请画出对应的入射光线和大致的折射光线。

15．如图所示，A是烛焰上的一点，B是人眼的位置，请画出经过平面镜看到A点的光路图。

16．如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内。

请你完成光路图。

17．作出下列各图：夜晚，当汽车发出的光照射到自行车尾灯上时，司机看到尾灯反射的光，就能及时避让。

完成图中入射光线的所有反射光线的光路图。

18．如图所示，潜水员的眼睛在水面以下A处，观察岸上的物体。

图中的两个点B1和B2分别是物、像的位置。

请在图中作出潜水员观察物体的光路图。

参考答案：1．2．3．4．5．6．7．8．9．10．11．12．13．14．15．16．17．18．。

2024年中考物理专题训练——光学作图1．根据平面镜成像的特点，在图中画出物体AB在平面镜中所成的像A′B′。

2．如图，一束光从空气斜射入水中，请画出折射光线和反射光线。

3．根据平面镜成像的规律，画出物体AB在平面镜中所成的像4．如图所示，在练功房里，小红同学利用平面镜来帮助矫正舞蹈姿势；画出她的脚上B点的光线经平面镜后进入人眼A点的光路图。

5．如图所示，点光源S在平面镜前，经平面镜生成一个像，且点光源S发出的一条光线经平面镜反射后的反射光线经过A点，试在图中画出像的位置。

6．在图中画出通过透镜的入射光线或者折射光线。

7．如图所示，MM′为平面镜，NO为法线，一束光线OA与镜面夹角成30°射出平面镜，请在图中作出反射光线OA的入射光线BO，并标出入射角的度数。

8．在图中把太阳光反射到井里并能垂直照亮井底，做出平面镜并补全光路。

9．如图，请根据平面镜成像的特点画出物体AB所成的像。

10．根据平面镜成像的特点，在图中画出物体AB在平面镜MN MN中所成的像。

11．在图中画出入射光线AO的反射光线，并标出反射角和入射角的度数。

12．如图所示，根据平面镜成像特点，作出物体AB在平面镜中的像。

13．利用一块平面镜使图中的一束光竖直射入井中，画出光路图并求出反射角的大小。

14．在图甲中的光屏M上画出蜡烛AB经小孔所成的像A'B'。

15．如图，在A点看到水中物体S的像在S'，画出一条在A点看到物体像S'的光路图。

16．完成图中两条光线经过凸透镜后的传播路径。

17．如图，光源S发出的一束光从空气射向水面，在容器壁上点P、Q处出现光点，画出上述现象的入射光线、反射光线、折射光线。

18．如图所示，平面镜前A点处有一个点光源，B是人眼的位置，请画出人眼看到A处点光源的像的光路图。

参考答案：1．【详解】平面镜成像中，像与物关于平面镜对称，用虚线分别过A、B点做平面镜的垂线，再用刻度尺量取AB两点分别到平面镜的距离，根据像距等于物距，取得A的像点A′、B的像点B′，用虚像连接A′B′，在A端打上箭头，即得像A′B′，如图所示：2．【详解】光反射时，反射光线和入射光线在法线两侧、反射角等于入射角；光从空气斜射向水中时，折射光线和入射光线在法线两侧，折射角小于入射角，故作图如下：3．【详解】先作出端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′，并做垂足，如图所示4．【详解】作出点B在平面镜中的像，即B关于平面镜的对称点B′，连接AB′，与镜面的交点即为入射点O，连接BO为入射光线，OA为反射光线。

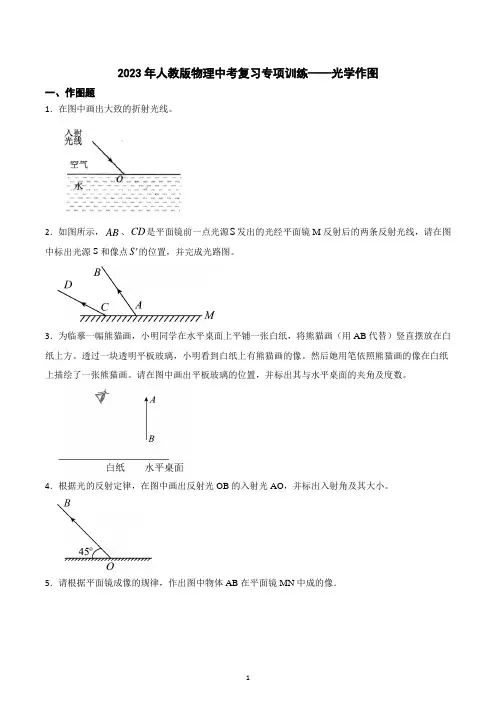

2023年人教版物理中考复习专项训练——光学作图一、作图题1．在图中画出大致的折射光线。

2．如图所示，AB、CD是平面镜前一点光源S发出的光经平面镜M反射后的两条反射光线，请在图中标出光源S和像点S 的位置，并完成光路图。

3．为临摹一幅熊猫画，小明同学在水平桌面上平铺一张白纸，将熊猫画（用AB代替）竖直摆放在白纸上方。

透过一块透明平板玻璃，小明看到白纸上有熊猫画的像。

然后她用笔依照熊猫画的像在白纸上描绘了一张熊猫画。

请在图中画出平板玻璃的位置，并标出其与水平桌面的夹角及度数。

4．根据光的反射定律，在图中画出反射光OB的入射光AO，并标出入射角及其大小。

5．请根据平面镜成像的规律，作出图中物体AB在平面镜MN中成的像．6．如图所示，一束光从空气斜射向水面，请你在图中画出光的实际传播路径．7．利用平面镜成像的特点在图中画出物体AB在平面镜中所成的像。

8．画出图中的反射光线并标出反射角. 一束光从空气进入水中时发生了折射.请在图中大致画出折射光线.9．如图所示，一束光线经平面镜反射后，过凸透镜的焦点F射向凸透镜，请在图中画出射向平面镜的入射光线和经凸透镜后的折射光线，并标出入射角的度数．10．如图所示是人眼看见A物体在平面镜中的像A′的示意图，请确定物体A的位置并画出入射光线。

11．如图，一束光从空气射向玻璃三棱柱，画出光从玻璃砖右表面射出的光线。

12．如图乙所示，光源S发出一条光线射向水面，在水面处发生反射和折射，反射光线经过A点．请画出入射光线、反射光线和折射光线的大致方向．13．图中S 是光源，A 是不透明的物体，L 是竖直墙面，画出光源S 照不到墙面的范围，用大括号表示出来14．将一矩形玻璃砖从中间斜切后，向左右沿水平直线拉开一小段距离，如图所示，一条光从左侧面垂直射入，画出这条光线从右侧玻璃砖射出的折射光路图（保留作图痕迹）．15．按要求完成作图，保留必要的作图痕迹。

“直角反射器”的两个平面镜相互垂直，如图所示。

中考物理高频考点《光学作图》专项练习题-带答案学校:___________班级：___________姓名：___________考号：___________一、作图题1．如图所示，激光笔从A点发出激光，在平面镜上留下一个红色亮点O，请画出激光入射到镜面和离开镜面后的径迹。

2．如图所示，一束光线从空气斜射到水面时发生反射和折射，OB为反射光线，请作出入射光线和大致的折射光线方向。

3．如图所示，请画出入射光线经凹透镜后的折射光线，将光路图补充完整。

4．如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内．请你通过作图画出平面镜并标出反射角的度数．5．如图所示，一束光从水中斜射到水面，请画出反射光线和折射光线的大致方向．6．物理素养挑战赛中，小平被要求用A处的激光手电照亮B处的物体，但两者中间有一位置固定不透光的遮挡物。

于是他找来一个平面镜放在如图所示的位置顺利完成任务，请你画出他用到的光路。

7．请在图中完成光路图。

8．如图，渔民看到水中S′处有一条鱼，为了叉到鱼，他们不是对准图中的S′，而是对准位置更深的S叉去。

因为S才是鱼真实的位置，S′处是鱼的像的位置。

请你在图中作出由S发出经过水面后射入人眼的光线。

9．在图中，应用平面镜成像的特点画出物体AB在平面镜中成的像A'B'。

10．在下图中完成光路图，并标出A点的像A’。

11．一束光从空气斜射到水面上，折射光线如图所示，请画出对应的入射光线和反射光线。

12．一圆形蓄水池装满水，水面与地面相平，在池的中心正上方B处悬挂着一盏灯，一人站在岸边，设A处为人眼，作出灯发出的光经过水面反射后进入人眼的光路图．（保留作图痕迹）13．如图所示，一束光线从水中射向空气，在水面发生了折射，请画出折射光线的大致方向，并标出折射角r．14．在下图中，根据给出的入射光线AO画出反射光线OB，并标出反射角的度数。

15．画出如图中对应的折射光线；16．请完成图中的光路图17．请画出图中物体AB在平面镜中所成的像A'B′。

中考物理总复习《光学作图》专项测试题-附带有答案学校:___________班级：___________姓名：___________考号：___________1．图丙中的入射光线平行于凹透镜主光轴，请画出经凹透镜后的折射光线；( )2．在图中画出与入射光线对应的折射光线．( )3．请在图中作出烛焰发出的光通过透镜之后的光线。

4．现在时刻是下午的2点40分，请在图画出此刻从时钟正对面的镜子里看见的时针和分针的位置。

（说明：①注意分针要比时针长；①时针只要画在对应的区间范围内即可。

）5．请根据图中通过凸透镜后的折射光线画出入射光线。

( )6．在图中，请在图中作出入射光线经凸透镜后的折射光线．7．如图所示，凸透镜的主光轴与水面垂直，其焦点F恰好在水面上．一条光线从水中射向焦点F，折射光线为FA．请画出：（1）FA在水中入射光线的大致方向；（2）水中入射光线经水面反射的光线；（3）光线FA经凸透镜折射的光线( )8．如图所示，一束光沿AO方向从水中射向空气中。

画出它的反射光线和折射光线。

9．小宇的妈妈喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小宇想让室外太阳光照射到盆中花上的B处，如图．请你在图中把光路补充完整并过A点画出放置的平面镜．10．如图所示是点光源S发出的光经平面镜反射后的两条反射光线，请用平面镜成像原理作图确定S的位置和入射光线。

11．在如图中画出光线经过凸透镜后的光路图（o为光心，F为焦点）；在如图中，根据通电螺线管的N、S极，分别标出电源的正负极和两个小磁针静止时的N、S极．12．按要求完成下列作图。

（1）如图甲为小明跳远起跳的一瞬间，请你在乙图中画出此时他受力的示意图。

（不计空气阻力，O点表示小明）( )（2）如图所示，S为蜡烛，S＇为蜡烛通过凸透镜所成的像，请根据凸透镜成像特点，画图确定并标出凸透镜光心O点的位置及两侧焦点F、F＇的位置。

( )13．“猴子捞月”的故事同学们耳熟能详，如图所示，若猴子的眼睛用点A表示，空中的月亮用点B表示，请画出猴子看见水中月亮的光路图，并保留必要的作图痕迹．( )14．如图所示，凸透镜与凹透镜的一个焦点重合，请根据入射光线，画出相应的出射光线。

2024年中考物理复习专题：光学作图光的反射、折射作图1．如图所示，在图中画出入射光线AO的反射光线。

2．请在图中画出与入射光线对应的折射光线的大致位置3．如图所示，渔民看到水中S'处有一条鱼，为了叉到鱼，他们不是对准图乙中的S'，而是对准位置更深的S叉去，因为S才是鱼的像真实的位置，S'处是鱼的像的位置。

请你在乙图中作出一条由S发出，经过水面后射入人眼的光线。

4．画出经图示平面镜组（两镜面互相垂直）反射后的反射光线。

5．当光线从水中射向空气时，它的入射光线如图所示，请画出反射光线和折射光线。

平面镜成像作图6．如图所示，是世界上最大规模的塔式光热发电站，位于我国敦煌。

该发电站通过1.2万面定日镜（通过计算机程序控制的平面镜）把太阳光反射后会聚到吸热塔进行发电。

某时刻光的传播路径如图所示，请在图中画出定日镜的位置。

7．如图所示， A’O’是 AO在平面镜中的像。

请画出平面镜的位置。

8．如图，作出物体AB在平面镜中的像。

9．如图所示，画出发光点S发出的光线经平面镜反射后经过图中P点的光路图，并标出点光源S的像点S′的位置。

透镜作图10．如图所示，请根据图中的入射光线作出对应的折射光线。

11．在图中画出光经凸透镜折射后的径迹。

12．请在图中根据光线的折射规律确定透镜的类型。

13．如图所示，为了矫正视力，请你帮助他们选择配戴眼镜的类型，画在方框中。

14．如图所示，F1代表凸透镜的两个焦点，F2代表凹透镜的两个焦点，请画出光线从凸透镜的左侧焦点射向凸透镜折射后，再射向凹透镜折射后的光路图。

15．如图是投影仪的简化结构图。

请在图中画出入射光线经凸透镜折射及再经平面镜反射后的光路图。

16．如图所示，一光源发出的光经平面镜反射后照射到凹透镜上，光线ab与凹透镜的主光轴平行，其中F 为凹透镜的焦点，O为光心。

请画出其对应的入射光线及通过凹透镜后的折射光线。

参考答案1．2．3．4．5．6．7．8．9．10．11．12．13．14．15．16．。

2024年中考物理专题训练——光学作图1．完成下图通过凸透镜的折射光线。

2．如图所示，S'是点光源S在平面镜中所成的像，S发出的一条光线经平面镜反射后恰好射向凹透镜右侧虚焦点F。

请画出点光源S并补全光路图。

3．如图所示，画出两条经凹透镜折射后的光线。

4．如图所示，一束激光a斜射向半圆形玻璃砖圆心O，结果在屏幕MN上出现两个光斑，请画出形成两个光斑的光路图。

5．一点光源S发出的三束光线，SA平行凹透镜主光轴射向凹透镜，SO经凹透镜的光心，SB射向在主光轴上的平面镜MN，在图中画出SA、SO经凹透镜折射后的光线和SB经平面镜的反射光线。

6．如图所示，MN为凸透镜的主光轴，A为蜡烛，A 为蜡烛在光屏上所成的像，根据凸透镜成像原理确定凸透镜的位置及其焦点，并将它们画出来。

7．请在图中画出入射光线经过透镜后的折射光线。

8．请画出图中的入射光线。

9．在下列虚线框内画出合适的透镜。

10．一束光从水中射向空气，其反射光路如图所示，画出入射光线和大致的折射光线。

11．如图，是光经过水和空气分界面后的折射光线，请大致画出对应的入射光线和入射光的反射光线。

12．如图所示，O为凸透镜的光心，F1、F2为凸透镜的两个焦点。

请在图中画出光源S 经凸透镜所成的像S`。

（保留必要的作图痕迹）13．作出图中的光线从水中射入空气后的折射光线，并标出折射角θ。

14．如图所示，A为发光点，A1为发光点通过凸透镜所成的像。

请完成光路图，确定凸透镜光心O，并画出凸透镜；通过光路图确定凸透镜焦点F的位置。

（只确定一侧焦点即可）15．2022年10月12日“天宫课堂”第三课航天员刘洋在水球变“懒”实验中，成功演示了紫色水球从“活跃”到“懒惰”的过程：刘洋将一个钢球推入紫色的水球中，钢球没有穿透水球，而是被包裹在水球里，用针筒吹气，在相同外力作用下，水球的振动幅度明显减小，称为水球变懒。

如图甲所示。

请在图乙中完成人眼看到钢球A点像的大致光路，A 为钢球上的一点，O为球心。

中考物理总复习《光学作图》专项测试题-带有答案学校:___________班级：___________姓名：___________考号：___________一、作图题1．如图所示，S′为点光源S在平面镜MN中的像，SA为光源S发出的一条光线，请确定平面镜MN的位置，并完成SA的反射光路；2．如图所示，M是苹果上的一点，N是人眼的位置，请画出M点在平面镜中的像M'及人眼看见这个点的光路图。

3．⑴ 如图甲是静止在水平地面上的拉杆旅行箱的示意图，O是轮子的转轴，O’是箱体的重心．以O为支点，画出力F的力臂和箱体所受重力的示意图．⑴ 如图乙所示的是一条经水面反射后的光线，在图中画出其入射光线的准确方向及对应的折射光线的大致方向．4．根据平面镜成像的特点，在如图中画出物体AB在平面镜MN中成的像A′B′．( )5．如图所示，由发光点A发出的光射到水面上，同时发生反射和折射，反射光线经过S点，试在图中画出入射光线、反射光线和大致的折射光线。

6．图中平面镜前有一点光源S，其发出的一条光线经过平面镜反射后经过A点，试完成光路图。

7．利用平面镜成像的特点在图中根据平面镜中的像A B''画出物体AB。

8．如图，光线经凸透镜折射后，折射光线恰好经过凸透镜另一侧焦点F。

再经水平面上的平面镜反射。

请在图中画出入射光线和反射光线。

9．如图所示，已画出了入射光线和法线，标出了入射角i，请根据光的反射定律，使用作图工具规范画出它的反射光线并标出反射角r。

10．如图，凸透镜的主光轴与平静水面重合，F为凸透镜的焦点，入射光线AB平行主光轴，请画出AB经过凸透镜后的折射光线和进入水中后大致的折射光线。

11．在图中，根据给出的反射光线OB画出入射光线AO，并标出入射角的大小。

12．如图所示，入射光线与水面成30°角斜射入水中，请作出其反射光线和折射光线。

13．要使光线发声如图所示的偏折,在方框内适当的画出合适的光学元件(保留作图痕迹)，一种利用光的反射，一种利用光的折射14．如图所示，点光源S发出的光从空气斜射入水中时发生反射和折射，已知反射光线经过C点，折射光线经过D点，分别画出反射光线和折射光线，并用α标出反射角，用β标出折射角。

2024年九年级中考专题作图题光学作图【类型1 光的反射作图】1. 图中MN为平面镜，OB为入射光线AO的反射光线．请在图中画出入射光线AO并标出入射角的度数．2.自行车尾灯的反光原理如图所示．请完成反射光路，并标出反射角度数．【类型2 光的折射作图】3. 如图所示，一条光线从水下斜射入空气，请画出对应折射光线的大致位置．(图中虚线表示法线)4. 如图所示，请画出激光束从三棱镜折射入空气时，法线的位置和折射光线的大致位置．【类型3 光的反射与折射综合作图】5.一条光线照射到水面发生反射和折射，这条光线经水面折射后的光线如图所示。

请在图中画出它的入射光线和反射光线的大致方向。

6.如图所示，一束光从水中射出，请画出光在水中的大致方向．7. 如图，空气中某点光源S发出的一条光线射向水面，在水面发生反射和折射，反射光线经过P点．请在图中作出这条入射光线、对应的反射光线和折射光线的大致方向(保留作图痕迹)．8.如图所示，AO为入射光线，O为入射点，请画出该光线的反射光线及其折射光线，并标出反射角大小。

【类型4平面镜成像作图】9.如图所示，请根据平面镜成像特点画出AB在平面镜中的像。

10.请在图中画出三角形ABC在平面镜MN中所成的像。

【类型5 反射、折射、平面镜综合作图】11.如图所示，一束由A发出的光射到平面镜表面O点，画出物体AB在平面镜中的像，并画出入射光线AO的反射光线。

12. 如图所示，水面下发光点A发出一条入射光线经平面镜反射后通过水面上一点B并射入空气．请画出入射光线、反射光线及折射光线的光路图．【类型6：透镜作图】13.如图，F是凸透镜的两个焦点，一条光线平行主光轴射向凸透镜，请完成光路．14. 如图所示，完成图中光路．15.请完成如图所示的光路图。

16.根据近视眼的形成及矫正方法，在如图所示的虚线框内画出矫正所需的透镜。
